Разновидности и преимущества диэлектрических газовых вставок

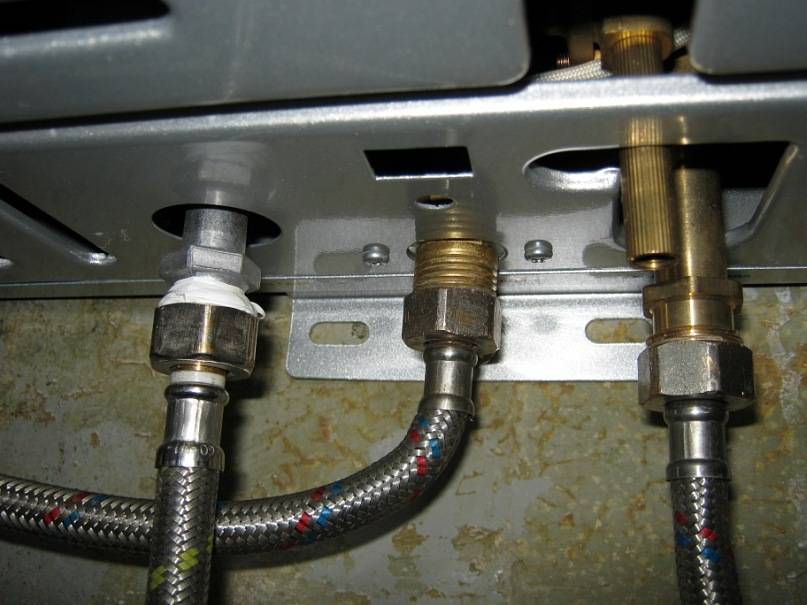

Советы по выбору подводки для воды

При выборе подводного рукава необходимо учитывать следующие факторы:

  • Подводку выбирают с таким расчетом, чтобы ее выходные штуцера обеспечивали резьбовое соединение с подключаемым оборудованием без использования дополнительных переходников. Для этого производитель выпускает шланги с накидными гайками и выходными фитингами различных стандартных диаметров.
  • Рукав должен соответствовать температуре и давлению в системе, в первом случае дополнительную информацию может дать цветовая маркировка на оплетке: синий цвет означает использование только для холодной воды, красный – изделие рассчитано на высокие температуры рабочей жидкости. Многие шланги имеют двухцветную маркировку, говорящую об их способности работать в горячей и холодной воде.
  • Материал оплетки выбирают в зависимости от условий использования – в среде с агрессивными химическими веществами или высокой влажностью лучше отказаться от металлических изделий.
  • Следует выбирать более гибкое изделие, подержав его в горизонтальном положении и сравнив угол наклона с аналогичными видами – помимо удобства подключения, гибкость внутреннего резинового шланга говорит о его высоком качестве.
  • Выходные штуцера должны быть изготовлены из цветных металлов или нержавейки и иметь достаточную толщину, использование дешевого алюминия говорит о низком качестве продукта и может привести к быстрому выходу шланга из строя.

Рис.7 Сильфоны для воды из нержавеющей стали – размеры

  • Определить качество изготовления подводного рукава при отсутствии информации у продавца можно по весу – изделие из дешевого алюминия (силумин) или пластика будет намного легче качественных аналогов.
  • Если рукав используется для подачи питьевой воды, то желательно проверить его на наличие запаха – резкие химические выделения говорят о низком качестве и вредном для здоровья составе резины.
  • При покупке следует отдавать предпочтение маркам, изготовленным известными европейскими производителями (Италия, Испания), некоторые российские фирмы также выпускают качественную продукцию. На строительном рынке хорошо зарекомендовали себя такие бренды, как Акватехника, Монолит, Флексилайн.

Следует избегать приобретения изделий со следующими видимыми глазу дефектами:

  • Слабое или некачественное обжатие оплетки в выходных фитингах.
  • Коррозия или механические повреждения оплетки и штуцеров.
  • Жесткие резиновые прокладки, говорящие о длительном хранении изделия после выпуска.
  • Рукава с оплеткой, изготовленной из оцинкованной стали – она ржавеет в течение года после начала эксплуатации.

Рис. 8 Сильфонные шланги в системе водоснабжения

Газообразные диэлектрики

Основными газообразными диэлектриками, применяющимися в электротехнике, являются: воздух, азот, водород и элегаз (гексафторид серы ).

По сравнению с жидкими и твердыми диэлектриками, газы обладают малыми значениями диэлектрической проницаемости и, высоким удельным сопротивлением и пониженной электрической прочностью.

Свойства газов по отношению к свойствам воздуха (в относительных единицах) приведены в таблице.

Свойства газов по отношению к свойствам воздуха

Азот применяется в качестве изоляции в конденсаторах, высоковольтных кабелях и силовых трансформаторах.

Водород имеет пониженную электрическую прочность по сравнению с азотом и применяется в основном для охлаждения электрических машин. Замена воздуха водородом приводит к значительному улучшению охлаждения, так как удельная теплопроводность водорода значительно выше, чем у воздуха. Кроме того, при применении водорода снижаются потери мощности на трение о газ и вентиляцию. Поэтому водородное охлаждение позволяет повысить как мощность, так и КПД электрической машины.

Наибольшее распространение в герметизированных установках получил элегаз . Он применяется в газонаполненных кабелях, делителях напряжения, конденсаторах, трансформаторах и высоковольтных выключателях.

Преимуществами кабеля, заполненного элегазом, является малая электрическая емкость, то есть пониженные потери, хорошее охлаждение, сравнительно простая конструкция. Такой кабель представляет собой стальную трубу, заполненную элегазом, в которой при помощи электроизоляционных распорок укреплена проводящая жила.

Заполнение элегазом трансформаторов делает их взрывобезопасными.

Элегаз используется в высоковольтных выключателях, – элегазовых выключателях – так как обладает высокими дугогасящими свойствами.

Общие полезные сведения

Место размещения

Если вы планируете хранить газ при отрицательных температурах, то учтите, что следует покупать только пропан-бутановую смесь, которая имеет пометку «зимняя», так как в противном случае он не будет израсходован весь. Еще один плюс установки баллона на улице – нет никаких утечек газа в жилом помещении (если вдруг такое произойдет).

К слову, не допустима установка в непроветриваемых помещениях, а также ниже уровня земли (к примеру, в погребе/подвале). Дело в том, что пропан тяжелее, чем воздух, и поэтому в случае утечки он начнет скапливаться, а при соотношении от 2.35 до 9.55% к воздуху пропан может образовать даже взрывоопасную смесь. Также расстояние от кухонной плиты до баллона с газом должно быть не меньше 1 метра, а также не меньше 1 метра от приборов отопительного характера.

Схема для установки

Для подключения плиты к газу в загородном дачном домике и капитальном строении используются разные схемы. Итак, как выполнить подключение баллона с газом к плите в жилом доме? В таком случае будет рациональным иметь запас в виде нескольких баллонов, которые будут храниться в отдельном шкафу. Последний обязательно должен быть установлен на фундаменте из бетона, высота основания которого будет 25-30 см над уровнем земли. Расстояние от стены строения до шкафа должно быть 50 см., а от плиты до трубы, проходящей сквозь стену не меньше 20 см. Также стоит учесть, что нельзя устанавливать шкаф с баллонами со стороны фасада дома и транспортного проезда.

Как снабдить летнюю кухню газом

Чтобы правильно подключить газовую плиту к баллону на дачу, используйте такую схему:

  1. Печь должна быть установлена не ближе, чем 75 мм от стены – такое расстояние требуется для того, чтобы шланг, который подключен к штуцеру, не перегибался.
  2. Баллон следует установить на расстоянии не меньше 1 метра, а шланг, который будет использован для подключения, должен по размеру быть не меньше 150 см.
  3. Для надежности фиксации в вертикальном положении следует пристегнуть шланг хомутом, который будет вмонтирован в стену.

Разновидности резервуаров для газа

Для того чтобы доставлять газ на место пользования, используют несколько стандартных размеров резервуаров. Для частого использования будет проще купить большой баллон, тогда как для использования на даче можно выбрать емкость меньшего объема. Такой баллон будет удобен в транспортировку и для него будет проще найти место в тесном пространстве. Баллоны обладают рядом характеристик:

Объем (литры)Масса емкости в незаполненном виде (кг)Масса полной емкостиКоличества газа в м3Допустимые границы заправки (литры)
5460.954.25
125.5112.610.1
2714265.3913
502243.21042.5

Обратите внимание, что объем заливаемого газа (пропана) будет меньше, чем сам объем емкости. Это связано с безопасностью баллона, так как газ, заправленный в зимний период времени, начнет расширяться в теплом помещении и даже может порвать баллон, если в нем газа больше, чем положено по нормативам

Выбор подводки и муфты

Сильфонную подводку лучше выбирать с покрытием желтым изолятором. Хозяйкам легче отмывать такую подводку от пыли и кухонной копоти. Одновременно изолятор защитит от протекания тока при касании оголённых клемм приборов под напряжением или токопроводящего корпуса прибора.

Конечно, можно было бы поставить недорогой резиновый шланг. Но резина имеет свойство стареть, терять эластичность, на резиновом шланге появляются микротрещины — места утечки газа.

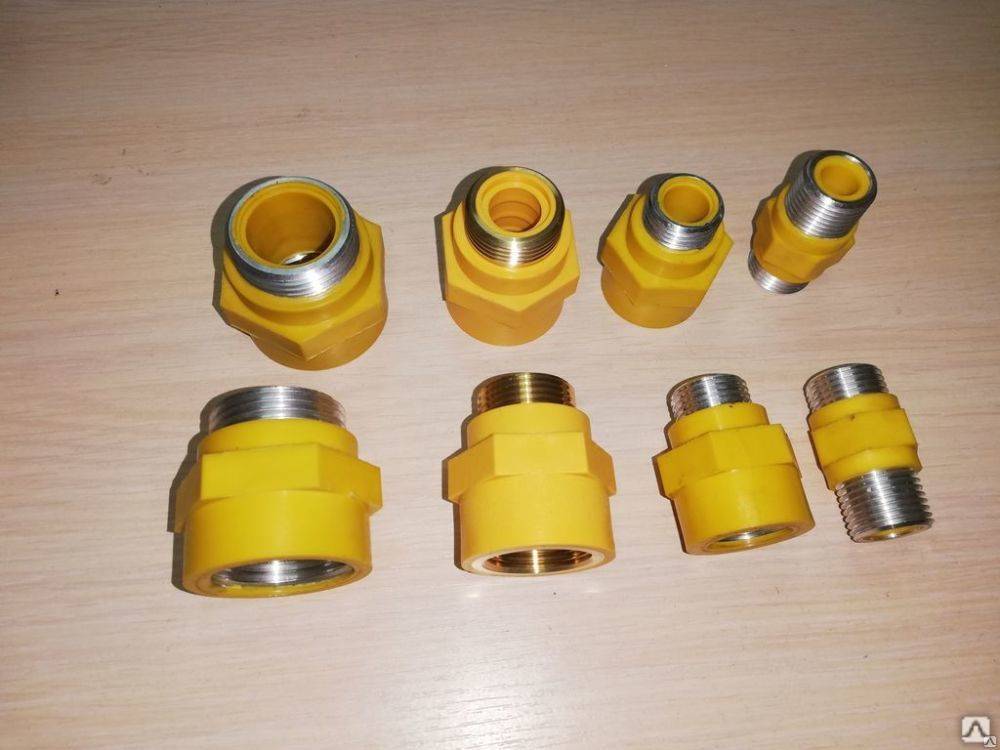

Диэлектрические муфты для газа защитят от протекания тока по любому шлангу. Эти детали проходят проверку на пробой током частотой 50 Герц и напряжением 3,75 кВ в течение 6 и более секунд. При подаче напряжения один киловольт электрическое сопротивление составляет 5 мегаОм. Вставки выдерживают перепад температур от -60 до +100 градусов. Изготовители изолятора гарантируют срок службы не менее 20 лет.

Установив диэлектрическую муфту для газа, уходя из дома по делам или принимая ванну, читатель будет уверен в безопасности жилья, близких людей и соседей. Диэлектрический изолятор — защита от прожига подводки, последующей утечки газа и неизбежного взрыва.

Вставка диэлектрическая (или -неразъемное соединение, препятствующее распространению токов утечки. Диэлектрическая вставка также защищает электронные компоненты (например, блоки управления) и электрические цепи (например, систему электроподжига, подсветку) газопотребляющего оборудования от губительного воздействия блуждающих токов. Вставка устанавливается между газовым краном и газовой подводкой. Безусловно, от блуждающих токов может пострадать и газовый счётчик

И, что немаловажно, вставка изолирующая исключает возможное нагревание и даже искрение металлической подводки для газа в результате скапливания на ней электрического потенциала. Причин возникновения блуждающих токов, или токов утечки, несколько. Главными из них являются: -Повреждение изолятора на газовой магистрали

Главными из них являются: -Повреждение изолятора на газовой магистрали

На стальные трубы магистральных газовых трубопроводов для предотвращения коррозии специально подаётся небольшой электрический потенциал, который должен гаситься на входе в многоквартирный дом или на выходе с газораспределительного узла в непосредственной близости от отвода к индивидуальному дому. Для этих целей используется специальная магистральная вставка диэлектрическая. В случае её разрушения либо отсутствия, электрический потенциал беспрепятственно проникает во внутридомовой и внутриквартирный газопроводы. -Отсутствие электрического заземления, неисправность электропроводки и локальных электрических цепей. Современные приборы-потребители газа (газовые котлы и водонагреватели, плиты, духовые шкафы и т.п.) зачастую напичканы электроникой и локальными электрическими цепями. Это и электронные модули управления, и электроподжиг, и таймеры, и системы подсветки, и т.п. В случае отсутствия необходимого электрического заземления, равно как и при попадании электричества на металлический корпус оборудования по причине неисправности локальных электроцепей (так называемого пробоя на массу), такое оборудование само становится источником возникновения вредоносных токов. -Незаконное заземление электрических приборов на газовые стальные трубы. Часто ваши соседи, поручившие работу по подключению тех или иных электроприборов «умельцам», пребывают в счастливом неведении относительно факта заземления их (соседских) электроприборов на газовую трубу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Присоединительные размеры изолирующей вставки: 1/2″, 3/4″; Вариант исполнения: штуцер-штуцер; Материал металлических частей: латунь CW614N по EN12165, аналог латуни сантехнической ЛС59-1 по ГОСТ 15527; Диэлектрик: Полиамид по ГОСТ 14202-69 с категорией стойкости к горению ПВ-0 по ГОСТ 28157-89; Номинальное давление PN=6 Bar (или около 6 атм). Для справки: согласно СНИП 2.04.08-87, во внутридомовых и внутриквартирных газопроводах нормальным считается давление газа до 0,03 атм; Таблица перевода единиц давления доступна на нашем сайте . Электрическое сопротивление: более 5 МОм при U=1000В; Диапазон рабочих температур: от -60 до +100 град. по Цельсию.

Использование вставки изолирующей регламентировано Письмом МОСГАЗа №01-21/425 от 26.12.2008г: «…При подключении газовых плит на гибкую подводку предусмотреть вставку диэлектрическую.»

Вставка диэлектрическая:

Слоистые изоляционные материалы

К слоистым изоляционным материалам относятся текстолит, стеклотекстолит, и гетинакс.

Текстолит

Текстолит представляет собой слоистый изоляционный материал. Изготовлен методом прессованния при 150°С многослойной х/б ткани, пропитанную резольной смолой. По сравнению с другим изоляционным материалом, гетинаксом имеет более высокую механическую прочность, но худшие некоторые характеристики, такие, как влагостойкость и цена. Выпускается в форме цилиндров, стержней, трубок и листов. Имеет две основные марки: А — которая обладает высокой электрической прочностью, и Б — с лучшими механическими свойствами и хорошей влагостойкостью. Текстолит хорошо механически обрабатывается. Из него изготавливаются каркасы катушек, диэлектрические щиты, платы, штанги, прокладки. Благодаря хорошим износостойким свойствам из него делают шестеренки, вкладыши для подшипников.

Стеклотекстолит

Стеклотекстолит изготовляют та же, как и текстолит, только из стеклоткани, пропитанной теплостойкой смолой. Характеристики стеклотекстолита выше, чем у текстолита и гетинакса. Стеклотекстолит имеет высокую электрическую прочность (20 кВ/мм), большую механическую прочность, нагревостойкость (от 180 до 225° С) и влагостойкостью. Но имеет себестоимость выше текстолита.

Гетинакс

Гетинакс изготовляют из прессованной бумаги, пропитанной бакелитовой смолой. Современная промышленность выпускает в виде листов толщиной от 0,4 до 50 мм. Так же гетинакс выпускается в виде стержней различного диаметра. Гетинакс маркируется А, Б, В, Вс. Диэлектрическая прочность гетинакса составляет 20 – 25 кВ/мм и может работать как на воздухе, так и в масле. Гетинакс превосходно обрабатывается как ручным инструментом, так и станками. Из гетинакса могут изготовляться диэлектрические щиты, штанги, прокладки, платы, каркасы катушек и трансформаторов. К недостаткам можно отнести низкую нагревостойкость. При нагреве поверхность гетинакса обугливается и начинает проводить электрический ток.

Фланцевое соединение газовых труб

Фланцевое соединение – это самый распространенный тип разъемного соединения трубопроводов.

Благодаря простотой конструкции, легкости в разборке и сборке. Но при этом отмечается высокая стоимость работ и небольшая надежность соединения по сравнению со сварным.

И если изменится давление транспортируемой среды, то может произойти утечка газа.

Фланцевое соединение состоит:
— из 2 фланцев;
— крепежных деталей — шпилек, болтов, гаек;
— уплотнительного кольца или прокладки.

Чаще всего применяются прокладки из технической резины, асбестовый картон или листовой паронит.

Газовые трубы могут быть металлическими или пластиковыми

Во время их монтажа особое внимание следует уделить герметизации соединений труб. Герметизация газовых труб должна быть произведена особенно тщательно. Если использовать не предназначенные для данных целей герметики, то в дальнейшем можно столкнуться с протечками газа, которые могут привести к возникновению взрыва

Герметизация резьбовых соединений производится при помощи уплотнителей, а также герметиков

Если использовать не предназначенные для данных целей герметики, то в дальнейшем можно столкнуться с протечками газа, которые могут привести к возникновению взрыва. Герметизация резьбовых соединений производится при помощи уплотнителей, а также герметиков.

Герметики, изготовленные на основе растворителей

Такой герметик для газовых труб представляет собой высыхающую пасту. Часто герметик на основе растворителей применяется вместе со льном. Перед соединением труб герметиком промазывается резьба. Через определенное время состав застывает в резьбовом зазоре и не дает возникать протечкам газа. Такие герметики имеют один серьезный недостаток – если требуется зафиксировать большой резьбовой зазор, то следует иметь в виду, что в данном случае герметик подвергнется усадке. Также такие соединения нуждаются в регулярной подтяжке.

Льняная подмотка

Подмотка для газовых труб используется при герметизации труб вместе со свинцовым суриком на олифе. Заменить свинцовый сурик можно железным. Если использовать в процессе монтажа труб только лишь льняную подмотку, то риск коррозии резьбовых соединений в данном случае увеличится. Льняная подмотка стоит довольно недорого и обеспечивает высокую прочность фиксации и адгезию. Герметизация труб с помощью подмотки осуществляется следующим образом:

1. Снаружи на резьбу можно нанести несколько насечек. Благодаря насечкам подмотка не будет соскальзывать. Насечки наносятся на резьбу при помощи напильника.

2. Затем нужно извлечь из льняной пакли несколько волокон и скрутить из них тонкую веревочку.

3. Эта льняная веревочка наматывается на резьбу, начиная с ее края.

4. Как только все углубления резьбы будут заполнены, сверху на подмотку наносится свинцовый сурик на олифе.

5. Затем соединение необходимо аккуратно закрутить, приглаживая торчащие волокна льна.

Использование для герметизации труб ФУМ ленты

— низкое качество герметизации тех соединений, которые подвергаются вибрации;
— недостаточно высокое качество герметизации резьбовых соединений, превышающих по своему диаметру ¾ дюйма.

ФУМ ленту следует намотать на чистое и сухое соединение, наподобие льняной нити.

Универсальная уплотнительная нить

— доступная стоимость;
— легкость в использовании;
— высокое качество герметизации газовых труб;
— высокая прочность соединения.

Перед намоткой универсальной уплотнительной ленты на резьбу необходимо обязательно сделать на ней насечки. Также эту уплотнительную ленту не рекомендуется использовать для герметизации газовых труб большого диаметра.

Любое резьбовое соединение в отоплении или водоснабжении требует применения различных средств герметизации. Без них резьбовое соединение просто начинает подтекать, что вызывает различные неприятные последствия. В этой статье я расскажу вам о различных способах уплотнения резьбы и их применимости в разных условиях работы. Начнем от простого к сложному.

Осторожно, поддёлка

Основные поставщики подделок китайские изготовители. Как и в других отраслях, объектом фальсификата у них становятся известные европейские торговые марки.

Дело в том, что многие производители размещают заказы на китайских предприятиях. Такая «доставка на дом» технологии и дизайна, вероятно, и спровоцировала жителей Поднебесной.

Справедливости ради необходимо отметить, что шланги китайского производства можно разделить на две группы. Первая — легально сделанные для европейских изготовителей и по их заказу. Ко второй группе следует отнести продукты, выпущенные пиратским способом. Разница в качестве может быть колоссальной, ведь именитые производители жестко следят за исходными материалами и выпускаемой продукцией и отметают брак, который может быть запросто пропущен в случае незаконного производства.

Недолговечный контрафакт может стать причиной утечки газа или воды. Кроме того, он может иметь в своей структуре вредные химические примеси или быть радиоактивным.

Проблемы с местами соединений зачастую вызваны неправильным монтажом, хотя может быть и заводской брак

Специалисты заявляют, что цена как универсальный признак, по которому можно отличить оригинал от фальсификата, в настоящее время исчерпала себя. Кроме того, многие отечественные операторы реализуют свою или импортированную (качественную) продукцию через сеть мелкооптовых продавцов на наших многочисленных рынках.

Чтобы перестраховаться, нужно уделять серьезное внимание визуальному осмотру и по возможности проверке соответствия технических характеристик паспортным. И главный совет — необходимо требовать от продавца хотя бы ксерокопии сертификатов, например гигиенического

И главный совет — необходимо требовать от продавца хотя бы ксерокопии сертификатов, например гигиенического.

Отказ предъявить его покупателю должен настораживать, так как крупные импортеры обязательно снабжают своих дилеров подобными материалами.

Отдавайте предпочтение производителям, сопровождающим свою продукцию максимальным количеством информации, которая может понадобиться и при выборе, и при монтаже

Газовые шланги для газовых плит: какой лучше, главные правила выбора?

Кубометр природного газа (энергетический эквивалент природного газа) → джоуль (дж, международная система (си))

Главное правило при выборе газового шланга – приобретать изделие в сертифицированном магазине. Если продавец не может предоставить сертификат качества и не дает никаких гарантий, покупать изделие в таком месте не стоит. Обычно в торговых точках предоставляется большой выбор размеров газовых шлангов для газовых плит

Важно предварительно выполнить все замеры и купить изделие нужной длины, потому как сращивать между собой два изделия не рекомендуется

Важно предварительно выполнить все замеры и купить изделие нужной длины. Чтобы снизить риск разрыва подводки, не рекомендуют выбирать такую длину, когда после установки шланг будет в постоянном натяжении, поскольку это может негативно сказаться на сроке эксплуатации изделия. Максимальная длина газового шланга для плиты в условиях квартиры не должна превышать 2-2,5 метра, хотя существуют различные варианты размеров, в том числе и 4, и 5 метров

Дополнительно нужно следить, чтобы изделие не только не натягивалось при установке, но и сильно не провисало. Только правильно подобранный по длине шланг гарантирует безопасность подключения и грамотную эксплуатацию

Максимальная длина газового шланга для плиты в условиях квартиры не должна превышать 2-2,5 метра, хотя существуют различные варианты размеров, в том числе и 4, и 5 метров. Дополнительно нужно следить, чтобы изделие не только не натягивалось при установке, но и сильно не провисало. Только правильно подобранный по длине шланг гарантирует безопасность подключения и грамотную эксплуатацию

Чтобы снизить риск разрыва подводки, не рекомендуют выбирать такую длину, когда после установки шланг будет в постоянном натяжении, поскольку это может негативно сказаться на сроке эксплуатации изделия. Максимальная длина газового шланга для плиты в условиях квартиры не должна превышать 2-2,5 метра, хотя существуют различные варианты размеров, в том числе и 4, и 5 метров. Дополнительно нужно следить, чтобы изделие не только не натягивалось при установке, но и сильно не провисало. Только правильно подобранный по длине шланг гарантирует безопасность подключения и грамотную эксплуатацию.

Другим важным показателем считается диаметр сечения шланга. Здесь нужно знать, что минимальный размер, обеспечивающий нормальное поступление газа к прибору, составляет 1 см. При этом на концах изделия должны присутствовать две гайки либо один штуцер и одна гайка. Необходимо учитывать, что гайка отличается наличием внутренней резьбы, в то время как у штуцера резьба наружная. Диаметр сечения нужно подбирать в зависимости от размера выхода на газовом приборе. Для удобства установки существует штуцер-уголок, который упрощает процесс подключения.

Наиболее бюджетным видом шланга считается резинотканевое изделие. Следует учесть, что, выбрав такой вариант, требуется постоянно следить за его целостностью – при необходимости можно использовать мыльный раствор, который позволяет легко обнаружить протечку. При возникновении даже малейшего нарушения целостности изделие требуется заменить. К оптимальным вариантам сочетания цены и качества относят армированные шланги из ПВХ, которые отличаются еще и длительным сроком эксплуатации.

В любом случае наиболее надежным и безопасным считается сильфонный шлаг, который получил официальное одобрение государственных газовых служб на использование в бытовых условиях

При выборе этого вида изделия необходимо в обязательном порядке обратить внимание на тип и качество соединения

Главное правило при выборе газовых шлангов – приобретать изделия в сертифицированных магазинах

Очень важно во время покупки суметь отличить оригинальное изделие от китайской подделки, поэтому и рекомендуют выбирать товар в специализированных магазинах. Для того чтобы не приобрести подделку, шланг следует внимательно осмотреть на предмет брака, а также изучить прилагающийся к изделию паспорт. Следует также ознакомиться с диапазоном цен, чтобы не купить шланг с подозрительно низкой стоимостью

Самое важное – осмотреть изделие на предмет целостности

Следует также ознакомиться с диапазоном цен, чтобы не купить шланг с подозрительно низкой стоимостью

Самое важное – осмотреть изделие на предмет целостности

Диэлектрик на газовую трубу

Мало кто знает, что на трубу, по которой газ поступает к нашему дому, подается положительный электрический потенциал. Сделано это для того, чтобы лежащая в земле труба не корродировала. На входе в дом труба имеет диэлектрическую вставку, и газовые стояки в наших квартирах уже не находятся под потенциалом. Это если входная вставка исправна. А если не совсем?

Идем дальше. Газовая плита, как мы уже знаем, обладает целым набором электрооборудования, от электроподжига до лампы подсветки духовки. По сути, это газоэлектрический аппарат. Хорошо, если электрическая изоляция всех цепей в порядке. А если со временем изоляция потеряла свои диэлектрические свойства и происходит пробой?

В одной из квартир вашего подъезда установили новую стиральную машину. Добросовестный мастер проведет заземление на распределительный щиток, халтурщик «кинет» его куда попало. А вдруг оно попадет на газовый стояк?

Возле дома или в одной из квартир работает сварочный аппарат. Опять же – как обстоит дело с заземлением?

Все перечисленные случаи – не фантазии, а прецеденты из жизни. Нельзя сбрасывать со счетов вероятность того, что по металлическому сильфону или проволочной оплетке резинового рукава, связывающего вашу плиту с газовым стояком, потечет ток. Иными словами, по гибкому шлангу подводки будут выравниваться электрические потенциалы неисправного электрооборудования и газового стояка. Это особенно опасно для рукава в оплетке: сечение проволоки, из которой она сделана, невелико, а значит, плотность тока будет высокой. Специалисты говорят о случаях, когда оплетка шланга разогревалась, как спираль электроплитки. А ведь под ней – резиновый рукав! Газ, вырвавшийся из прогоревшего рукава, – это как минимум пожар, а то и взрыв.

Резинотканевый рукав, как мы уже говорили, ток не проводит и в дополнительных изолирующих вставках не нуждается. Что касается рукавов в металлической оплетке, то иногда на рынке можно встретить модели с диэлектрической вставкой, заделанной под накидную гайку. Специалисты относятся к подобным изделиям, особенно Made in China, с большим сомнением, считая это только видимостью вставки. Испытания показывают, что такие «вставки» с легкостью пробиваются мало-мальски серьезным током.

Поэтому при монтаже гибкой подводки лучше воспользоваться настоящей диэлектрической вставкой.

Рекомендации по выбору

Перед тем как приобрести газовую плиту для дачи с баллоном, необходимо определиться с ее функционалом, а также учесть количество проживающих человек в семье и длительность пребывания за городом. В том случае, когда поездки на дачу будут нечастыми и готовка блюд незначительная, то идеальным выбором станут настольные модели с двумя конфорками.

Так как данный вид техники покупается на долгое время, то избежать ошибок при выборе той или иной модели помогут следующие рекомендации специалистов.

В первую очередь следует обращать внимание на варочную панель изделия. Как правило, все плиты изготовляются с нержавеющим или эмалированным покрытием Первый вариант более практичный, так как панели легко моются, устойчивы к химическому воздействию моющих средств и не подвергаются коррозии

Что же касается второго вида покрытия, то оно дешевле и представлено в огромном цветовом оформлении. Помимо этого, на варочных панелях имеются специальные решетки, предназначенные для установки посуды. Их желательно выбирать из чугуна. Не менее важным станет в выборе и количество конфорок. Если хозяйка собирается на даче много готовить и консервировать, то для нее подойдет модель плиты с четырьмя горелками. Для умеренной готовки можно покупать печки с 2-3 горелками, ну а если дача послужит просто местом для пикников, то хватит плитки с одной конфоркой. Огромное значение играет и вид поджига плиты

Бюджетным вариантом станут модели с ручным поджигом, но более удобным является электрический поджиг

Следует принять во внимание и наличие такой важной опции, как газ-контроль, поскольку от нее будет зависеть безопасность использования устройства. Завершающим параметром в выборе газовой плиты является наличие или отсутствие духовки. На сегодняшний день большинство моделей оснащается электрическими или газовыми жарочными шкафами

На сегодняшний день большинство моделей оснащается электрическими или газовыми жарочными шкафами.

Монтаж плиты к баллону

Как происходит процесс монтажа газовой плиты к баллону? Для этого точно понадобится газовый редуктор, обладающий специальным выходным давлением в 30 мбар, а также шланг газовый из резины или смеси резины и полимера и штуцер с резьбой внутри.

Подключение баллона через газовый редуктор

Для подключения баллона вам понадобится разводной ключ

Последовательность действий следующая:

Штуцер нужно накрутить на входной патрубок плиты (иногда штуцер вложен в комплект плиты). Данная процедура абсолютно безопасна, и претворить в жизнь ее можно своими руками без привлечения специалистов.

Соединение газового шланга с патрубком плиты

При этом нельзя забывать об использовании прокладки, фум-ленты или какого-то специализированного герметика, разновидность которого зависит от применяемого штуцера.

Для надежного соединения используем герметики

Редуктор же надлежит подсоединить к баллону с газом и тут же вновь поставить прокладку.

Подключение редуктора к баллону

Выход редуктора следует объединить с газовым шлангом.

Подключение шланга к редуктору

Рациональнее всего подключить к плите сразу несколько баллонов. Это позволит обеспечить себя запасами газа на весь дачный сезон.

Групповое подключение нескольких баллонов

Сильфонная подводка для газа: что это такое, основные характеристики

Сильфонная гибкая подводка представляет собой металлический гофрированный рукав, для изготовления которого используется качественная нержавеющая сталь. Благодаря этой особенности шланг можно растягивать и увеличивать его длину. На концах устройства обычно присутствуют 2 гайки, которые применяются для подключения газового оборудования к трубе подачи топлива, или гайка и штуцер. При производстве штуцеров также используется нержавеющая сталь, которая не подвержена коррозии и появлению ржавчины.

Чтобы подключить гибкую подводку для газа сильфонного типа к оборудованию и непосредственно к газовой трубе, применяются накидные гайки. В обязательном порядке рекомендуют между входной трубой и изделием установить металлическую прокладку, изготовленную из меди или алюминия – иногда для этой цели используется специальный пластик.

На концах шланга имеются два штуцера, которые изготовлены из нержавеющей стали

Если выбирать шланг для газа сильфонного типа, изготовленный не европейскими, а, например, китайскими или турецкими производителями, то следует учесть, что вместо нержавеющей стали они используют углеродистую сталь, которая является более хрупкой и в большей степени подвержена деструкции. Поэтому при покупке подводки для газа рекомендуется отдавать предпочтение изделиям с такой маркировкой:

  • шлангу из нержавейки: AISI 316;
  • стальному штуцеру: AISI 304 или 303.

Специалисты советуют при выборе шланга в обязательном порядке проверить, чтобы и штуцер, и гофра были изготовлены из одного и того же материала. Это связано с тем, что каждый материал имеет определенную плотность и прочность. Если же между собой сварены разные виды металла, может возникнуть электрохимическая реакция, способная разрушить сварное соединение, что приведет к потере прочности устройства.

Не следует приобретать изделия, где штуцер прикрепляется к гофре с помощью клеевой смеси. Не стоит также покупать шланги, в которых штуцер припаян с применением олова или серебра. В таком случае изделия не будут служить долго, а также под сомнение можно поставить их прочность

Поэтому при покупке следует обращать внимание на то, что цена газового шланга не должна быть подозрительно низкой

Сильфонная подводка способна выдерживать давление до 6 атмосфер

Основные технические характеристики сильфонных шлангов для газа

Как и любое другое изделие, сильфонный газовый шланг отличается специфическими особенностями и параметрами, которые и выделяют его среди других вариантов. Среди основных характеристик стоит отметить следующие:

  1. Изделия можно эксплуатировать в широком диапазоне перепадов температур – от -50 до + 250 °С, причем при любом показателе температуры в этих пределах шланг не теряет своих качеств.
  2. Максимальное давление, на которое рассчитан рукав, – 6 атмосфер. Нужно учитывать, что по нормам максимальное давление, при котором газ может поступать в жилые помещения, составляет 0,03 атм. Из этого можно сделать вывод, что запас прочности изделия – 200%.
  3. Благодаря гофрированной поверхности изделие можно удлинять в 2 раза относительно первоначального размера. Эту способность обеспечивает и использование качественного нержавеющего материала, который прошел предварительный отжиг.
  4. Продолжительный период эксплуатации. Срок службы сильфонного газового шланга составляет 20-25 лет, хотя некоторые производители дают гарантию на 30 лет.

Сильфонные шланги оснащены гофрированной оболочкой, защищающей внутренний рукав от повреждений

Очень важным моментом при выборе металлического газового шланга сильфонного типа является наличие сертификата качества, подтверждающего, что изделие предназначено для работы со взрывоопасными веществами. В паспорте обязательно должен указываться тот факт, что изделие прошло испытания и соответствует всем требованиям безопасности

Необходимо обратить внимание на сроки изготовления и период эксплуатации шланга
