Сборка чугунных труб с заделкой раструбов серой
Заделка раструбов чугунных канализационных труб расширяющимся цементом требует выдержки на схватывание цемента, а следовательно, и больших площадей на монтажных заводах или ЩМ.
В последние годы для заделки раструбов чугунных канализационных труб используют техническую серу. Сера может быть порошковая или ком-ковая. Комковую серу предварительно размельчают на кусочки объемом не более 1 см3.
Стык, заделанный одной серой, очень жесткий и хрупкий, поэтому при транспортировании узлов на объекты строительства герметичность стыков нарушается. Для придания стыковому соединению мягкости в серу добавляют 10—15% от веса молотого каолина.
Перед сборкой канализационных узлов серу вместе с каолином разогревают ванне (рис. 1).
В верхней части ванны имеется отверстие для загрузки серы и отвода паров и газов. Ванна защищена теплоизоляцией.
Бачок для серы смонтирован внутри ванны и омывается нагревательной средой — минеральным маслом, с помощью которого производится нагрев серы.
Подогрев минерального масла до требуемой температуры (но не выше 150 °С) и подогрев сливного крана производится четырьмя электронагревательными элементами 4, установленными внутри ванны.
Сера разогревается до 130—135 °С. При повышении температуры более 135 °С сера становится малоподвижной и при остывании хрупкой. Разогревать серу надо медленно в течение 1,5—2 ч. Расплавленную серу нельзя хранить в бачке более 2 ч.
Заделку раструба производят в следующем порядке.
Раструб устанавливают в вертикальном положении, на гладкий конец трубы или фасонной части наматывают 2—3 витка каната из несмоленой пеньковой пряди, конец трубы вставляют в раструб, пеньковую прядь уплотняют конопаткой до упора раструба, после чего оставшуюся часть раструба заливают серой.
Размеры заделки стыковых соединений показаны в табл. 1.
Таблица 1 Размеры заделки стыковых соединений
Трудоемкость заделки стыков серой по сравнению с расширяющимся цементом снижается на 40%, стоимость заделки на 33%.
При производстве работ с серой необходимо соблюдать следующие правила техники безопасности и охраны труда: – содержание двуокиси серы в рабочей зоне не должно превышать 0,02 мг/л; – установка для разогрева серы должна иметь местную вентиляцию; – вблизи от места разогрева серы не должны находиться легковоспламеняющиеся материалы; – температура подогрева серы не должна превышать 135 °С, так как при более высоких температурах сера загорается на воздухе.
При воспламенении серы необходимо прекратить подогрев ванны и закрыть ее крышкой, загоревшуюся серу потушить песком.
Источник
Особенности резки чугуна
- 1 Резка чугуна: болгаркой, труборезами, газом: оборудование и особенности. Резка чугуна болгаркой Как болгаркой пилить чугунный колосник
- 2 Резка чугуна – как справиться с неприступным материалом? Резка чугуна: болгаркой, труборезами, газом: оборудование и особенности Какими дисками резать чугунные трубы 2.1 Резка чугуна болгаркой
- 2.2 Резка чугунных труб труборезами
3 Резка чугуна болгаркой. Резка чугуна – как справиться с неприступным материалом? Чем лучше пилить чугунную трубу
- 3.1 Способы резки материала
4 Резка чугуна: болгаркой, труборезами, газом: оборудование и особенности. Резка чугуна болгаркой Какими дисками резать чугунные трубы
5 Резак для резки чугуна
При ремонте много людей стараются одним разом заменить все устаревшие коммуникации. Оказывается, что сложнее всего работать с канализационными чугунными трубами, которые нужно демонтировать. Раньше их соединяли с помощью цемента, серы или алюминия.
Получается, что система выполнялась на века. Но вот и подошло окончание века. А вместе с тем начинаются и сложные работы.
На первый взгляд, может показаться, что убрать чугунные трубы – очень легко. Но тут нужно работать с умом. Ведь приложив слишком много сил, можно повредить стояк, который объединяет сразу несколько квартир. В таком случае гнев соседей неминуем. Начнутся затраты, время и много работ.
Перед тем, как начинать демонтаж старой чугунной трубы, нужно ознакомиться с некоторыми правилами:
- выключить подачу воды в доме;
- снять шланг со сливного бачка на унитазе;
- убрать аккуратно унитаз;
- вынести из помещения все устройства и предметы, которые могут помешать выполнению работ;
- чугун – материал хрупкий. Трубы, которые находятся далеко от стояка, можно разбивать молотком;
- удаление труб, которые непосредственно подходят к стояку;
- на раструб устанавливаются манжеты. Сначала раструб очищается от смазочных средств.
Демонтаж труб из чугуна
Так чем же резать чугунные трубы, попробуем разобраться. Если трубы из чугуна раньше соединялись серой, то задача предстоит не из легких. Но и тут есть совет по поводу того, как разобрать чугунные трубы.
Как и любое другое вещество, сера должна разрушаться под воздействием чего-либо. И эти «что-либо» является открытый огонь. Если серу нагревать паяльной лампой, она становится вязкой. Так разбирать трубы очень легко.
Пользоваться открытым огнем нужно осторожно, чтобы не натворить пожара. К тому же при нагревании труб из соединений будет выделяться сернистый газ
Потому нужно применить меры по защите собственного здоровья. Нагревать соединение можно несколько часов. Чтобы не задохнуться за это время, нужно одевать противогаз. Неплохо, если рядом будет стоять ведро воды на случай, если что-то загорится.
Инструкция демонтажа
Лучше всего начинать работу по демонтажу труб, которые расположены удаленно от стояка. Здесь молоток и зубило помогут выполнить работу очень быстро, так как чугун – материал, который является хрупким и не выдерживает ударов.
Важно использовать молоток резиновый или с полимерной насадкой. Стальной молоток будет дробить чугун на мелкие куски, которые могут попасть в стояк
Далее там начнет образовываться затор, который устранить будет очень сложно.
Работа с молотком и зубилом продолжается до тех пор, пока дело не дойдет то тройника, который приводит к стояку. Потом можно попытаться расшатать вручную крестовину. Но можно и вовсе оставить участок крестовины. Однако специалисты рекомендуют по максимуму убирать чугун из дома.
Работа по нагреванию труб выполняется оперативно вдвоем. Один человек может греть лампой трубы, а другой ножом удалять размягченную серу. Когда большое количество серы будет удалено с труб, крестовина спокойно отделится от стояка. Если не удается до конца вырвать тройник, его можно отрезать болгаркой. Главное – не повредить стояк.
Проблемы
Максимально сложно удалить сразу много чугунных труб. Нужно помнить о том, что после удаления старых труб понадобиться соединить чугун и пластик. Труба из чугуна отрезается болгаркой
*ВЧШГ — высокопрочный чугун с шаровидным графитом
Но как же отрезать трубу, если нет болгарки? Берется простая ножовка по металлу и труба отрезается. Отметим, что такие работы займут много времени и к этому нужно быть готовым.
Если не удалось отрезать трубу, то не стоит расстраиваться. Сегодня в строительных магазинах можно найти переходник с пластика на чугун.
Перед соединением пластикового переходника и чугунной трубы, нужно очистить поверхность для соединения. Сера удаляется нагреванием. Работа может занять более часа только на отжиг серы.
Потому стоит запастись терпением. Когда поверхности готовы, можно начинать выполнять соединение.
Стандарт
Действующий поныне стандарт на чугуна был введен в действие в 1977 году; последние изменения внесены в текст совсем недавно, в 2011. Итак, какими должны быть чугунные трубы для водопровода по ГОСТу 9583-95?
Размеры
Стандартом предусмотрены чугунные водопроводные трубы трех классов по толщине стенок — ЛА, А и Б.
| Условный проход, мм | Толщина стенки, мм | ||
| ЛА | А | Б | |
| 65 | 6,7 | 7,4 | 8,0 |
| 80 | 7,2 | 7,9 | 8,6 |
| 100 | 7,5 | 8,3 | 9,0 |
| 125 | 7,9 | 8,7 | 9,5 |
| 150 | 8,3 | 9,2 | 10,0 |
| 200 | 9,2 | 10,1 | 11,0 |
| 250 | 10,0 | 11,0 | 12,0 |
| 300 | 10,8 | 11,9 | 13,0 |
| 350 | 11,7 | 12,8 | 14,0 |
| 400 | 12,5 | 13,8 | 15,0 |
| 500 | 14,2 | 15,6 | 17,0 |
| 600 | 15,8 | 17,4 | 19,0 |
| 700 | 17,5 | 19,3 | 21,0 |
| 800 | 19,2 | 21,1 | 23,0 |
| 900 | 20,6 | 22,3 | 25,0 |
| 1000 | 22,5 | 24,8 | 27,0 |
Масса погонного метра трубы варьируется от 11,3 кг (65 мм, класс ЛА) до 627 кг (1000 мм, класс Б). Стандартом предусмотрено производство раструбных труб мерной длины (2; 3; 4; 5; 6; 7; 8; 9 и 10 метров) и немерной длины от 2 до 10,5 м.
Требования
Переход цилиндра в раструб может быть выполнен с уклоном или в форме уступа.
Размеры чугунных труб для водопровода могут отличаться от номинальных в следующих пределах:
- Длина мерной трубы — +-20 .
- Толщина стенки — -1 + 0,5.
- Наружный диаметр(до 300 мм) — +-(4,5+0,0015D).
- Наружный диаметр (свыше 300 мм) — +(4,0+0,0015D) -(5,0+-0,0015D).
- Внутренний диаметр в раструбе — +(2,5+0,002 D) -(1,5+0,002D).
Овальность не может выводить трубу за нормированные отклонения от номинального размера.Отклонение реальной массы трубы от расчетной не может превышать пяти процентов. Трубы проходят гидравлические испытания давлением, которое определяется их классом и номинальным размером.
Ремонт чугунных труб водопровода возможен лишь при незначительных поперечных или продольных трещинах на удалении от раструба: в этом случае на участок трубопровода накладывается сборный чугунный или стальной хомут с резиновой прокладкой. В прочих случаях (сколы раструбов, продольные трещины значительной протяженности) участок трубопровода заменяется.
Расчеканка чугунной трубы канализации своими руками
Практически все советские постройки укомплектовываются чугунными канализационными коммуникациями, поскольку такие трубы долговечные и стойкие к износу. Но чугунный трубопровод требует правильного подхода к использованию и демонтажу.
В отличие от фановых труб, которые способны простоять десятилетиями, соединения внутри дома могут потребовать замены раньше. Также вмешательства в канализационную систему могут быть вынужденными при работах по установке стиральной техники или перепланировки санузла.
Чтобы сделать по правилам, необязательно вызывать и ждать мастера, все работы может осилить сам хозяин, если он умеет обращаться с элементарными инструментами. Разборка канализации не должна занять много времени, а вот демонтировать старые изделия сложнее.
Давайте разберемся, как правильно производить демонтаж чугунных труб.
Поэтапная расчеканка чугунных труб
В процессе ремонта канализационных коммуникаций своими руками самым сложным моментом может оказаться расчеканка чугунной трубы. Такая манипуляция может потребоваться при ремонте или переустановке стояка. В этом случае необходимо очень аккуратно расчеканить патрубки чугунных труб. Поэтапно эту работу можно сделать так:
Сначала с помощью молотка легонько простучите раструб, при этом действовать необходимо аккуратно, чтобы его не разбить, поскольку неосторожность может привести к необратимым последствиям, например, замена всего стояка. Лучше использовать деревянный молоток.
Если предыдущая закупорка была сделана с помощью каболки, то после простукивания раструб должен свободно шататься и его можно без дополнительных усилий вынуть
В таком случае сделайте следующее:
раскачайте раструб из стороны в сторону;
подденьте отверткой и немного потяните веревку;
зацепите ее плоскогубцами;
не спеша и осторожно вытяните веревку, раскачивая в процессе трубу.
Если после простукивания труба не начала двигаться, значит, предыдущая зачеканка раструбов канализационных труб осуществлялась способом заливки серы. В этом варианте нужно будет избавиться от нее путем выжигания
Для этого поступите следующим образом:
аккуратно прогрейте трубу на стыке по всему диаметру паяльной лампой или горелкой;
легко, стараясь не сломать стенки трубы, дальше простукивайте ее молотком;
если раструб начнет шататься, пробуйте двигать его, используя разводной ключ.
Обратите внимание, что работая с горелкой и серой обязательно, необходимо защитить дыхательные пути маской, чтобы не получить отравление ядовитыми испарениями.
После удачного демонтажа, стенки раструба необходимо хорошо почистить с помощью зубила и стамески. Отдельное внимание уделите седлу раструба, поскольку сюда вы поместите уплотнительную резину.
Предварительно покрыв специальным смазочным средством резиновый уплотнитель, поместите его в раструб.
В резиновое кольцо поместите новый элемент конструкции.
Меры предосторожности в ремонте труб из чугуна
При работе с такими трубами обязательно помните, что чугун при своей выносливости относительно хрупкий материал. Если ударить металлическим молотком резко или слишком сильно, стенка начнет вибрировать, отчего могут появиться трещины. Если это случится, замена поврежденных отрезков будет долгой и дорогостоящей. Поэтому при подготовке к демонтажу запаситесь необходимыми инструментами заранее.
Не стоит работать в одиночку, это небезопасно и трудно. Лучше позовите кого-нибудь на помощь.
Важно знать, что испарения серы могут принести вред здоровью, поэтому используйте противогаз, на крайний случай респиратор и защитные очки. Также позаботьтесь о хорошей циркуляции воздуха в помещении, где проходят ремонтные работы
Вынув трубу из раструба, уделите время и внимание очищению седла этой детали. Так вы обеспечите монтаж уплотнительного материала без дефектов и перекосов
Весь демонтированный материал и мусор сразу пакуйте в строительные мешки, завязывайте и выкидывайте. От старого трубопровода будет исходить неприятный запах.
Если вы производите расчеканку чугунных труб впервые и, прочитав эту статью, все же не поняли, как это сделать, обязательно обратитесь к профессионалу. У опытного мастера процесс демонтажа чугунных труб займет 25-30 минут, тогда как новичок может потратить более 3 часов и с неизвестным результатом.
Чем резать чугунную трубу своими руками (видео)
Наиболее сложным этапом при замене старого трубопровода является демонтаж чугунной трубы, отслужившей свое.
Раньше при сооружении коммуникаций применялись трубы из чугуна, соединение которых происходило цементным раствором, серой или алюминием.
Трубопроводы, собранные с использованием последних двух веществ, поддаются разрушению с большим трудом, поэтому нужно приготовиться к длительным демонтажным работам. А о технологии их осуществления вам расскажет данная статья.
Прокладка новой канализации зачастую начинается с демонтажа старой
Общий ход работ
Сперва может показаться, что разборка устаревших коммуникаций – пустяковое дело, ведь ломать – не строить.
Однако здесь нужен как раз правильный, квалифицированный подход, ведь в противном случае легко повредить стояк, соединяющий сразу несколько квартир.
А это настоящая катастрофа, последствием которой станет необходимость замены общего стояка и, конечно же, безграничное возмущение соседей.
Демонтировать чугунную трубу следует осторожно, придерживаясь такой очередности:
- Отключение подачи в квартиру водопроводной воды.
- Отсоединение с помощью разводного ключа шланга, подающего воду в смывной бачок от унитаза.
- Демонтаж унитаза (необходимо открутить болты, крепящие его к полу).
Санузел после демонтажа унитаза
- Освобождение помещения санузла от посторонних вещей и оборудования, которые могут помешать проведению замены трубопровода (биде, раковина, стиральная машина и т. п.).
- Демонтаж старой системы канализации.
В связи с тем, что чугун характеризуется высокой хрупкостью, трубы, находящиеся на некотором отдалении от стояка, можно легко разбить молотком.
- Удаление труб, подведенных непосредственно к старому стояку.
- Установка манжеты на раструб тройника. Предварительно нужно провести тщательное очищение раструба от старых смазочных веществ, которые препятствуют качественной установке новой канализационной системы.
Разрушение стыков горелкой
Если стыки чугунного трубопровода скреплены серой, это в разы осложняет задачу демонтажа.
Однако у нас есть несколько советов касательно того, как разобрать чугунные трубы канализации в данном случае. Как всякое химическое вещество, сера разрушается при определенных воздействиях, а именно – при длительном нагревании открытым пламенем. Высокие температуры делают ее вязкой и пластичной, благодаря чему удаление вещества с поверхности становится простым.
Разогрев серы газовой горелкой
Чтобы демонтировать трубопровод, соединенный с применением серы, приготовьте молоток и зубило, а также газовую горелку для нагревания. Кстати, горелку можно заменить паяльной лампой.
При нагревании трубопровода лампой или горелкой в окружающее пространство будет выделяться вредный для здоровья газ – сернистый. Кроме того, открытый огонь также представляет опасность.
Поэтому меры по защите жизни, здоровья и окружающей обстановки обязательны.
Операции по нагреванию серы могут длиться несколько часов, чтобы продукты горения не нанесли вреда легким, понадобится противогаз, а для предупреждения случайного возгорания мебели и других элементов интерьера подойдет защитный экран из металла или асбеста.

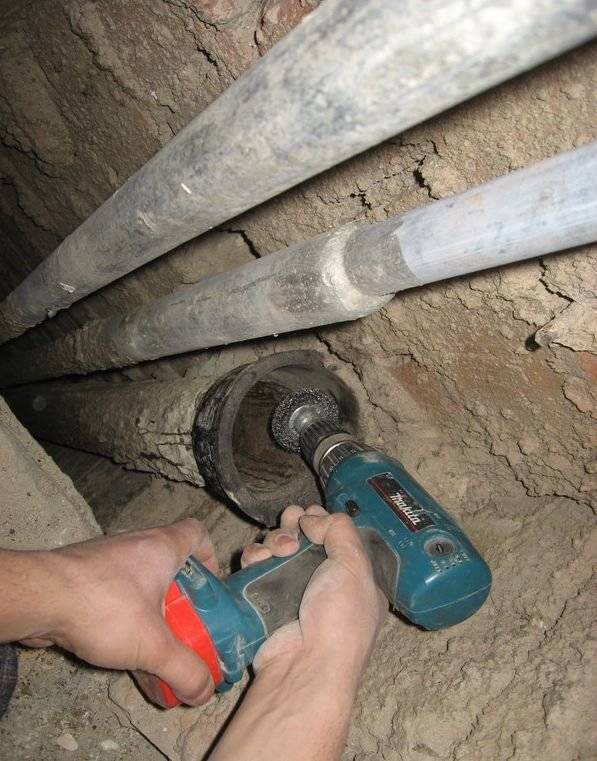

Зачистка стыка отверткой
Возможные проблемы
Демонтаж старого трубопровода нужно осуществлять до максимально возможного предела, так как отрезать чугунную трубу лучше до места перехода его в раструб. Тогда стыкование нового пластикового трубопровода и чугунной трубы займет меньше времени и сил. Не раздумывайте над тем, чем разрезать чугунную трубу, воспользуйтесь болгаркой.
Как распилить чугунную трубу, если у вас нет болгарки? Возьмите ножовку по металлу и приступайте к работе, но это, естественно, увеличит продолжительность демонтажных операций.
Резка чугунной трубы болгаркой
Если попытки демонтажа увенчались неудачей, расстраиваться не стоит: в магазинах продаются переходные муфты, специально предназначенные для соединения чугунных и полимерных труб.
Если труба не поддается извлечению из раструба стояка, и Вы уже не знаете, как вытащить чугунную трубу, сделайте надрезы по кругу вдоль трубы с интервалом примерно 20 мм, доходя до раструба, после чего извлеките ее из стояка.
Перед соединением чугунных труб и полимерных требуется очистить первые от серы, применяя все то же нагревание. После удаления серы трубам дается возможность остыть, как правило, это несколько часов. На завершающем этапе проводится монтаж новой канализационной сети. Лучше всего приобрести трубы из современных материалов: пластика или металлопластика.
Основные правила монтажного процесса
Прежде, чем приступать к выполнению монтажных работ над канализацией, следует ознакомиться с основными требованиями к процессу. Это необходимо для создания оптимальной системы отвода стоков в доме. По этой причине очень необходимо выполнить все правильно и точно.
Размера диаметров и уклонов труб
Так как большинство ситуаций предусматривают создание системы с самотеком, то очень важным становится сделать выбор диаметра и уклона труб правильно. От этого процесса будет зависеть функционирование канализации. На величину габаритов трубы влияет тип приборов сантехники, а также их количество в постройке. Если сказать в общем, то главный фактор – это фото схема установки. Итак, существуют такие рекомендации:
- Вставить в систему умывальника лучше диаметр трубы – 4 см;
- Для ванной и кухни – 5 см;
- Для стояка, который не имеет подключения к унитазу – 8,5 см;
- Для стояка с подключенным унитазом – 10 см
Демонтаж старой разводки
Прежде чем монтировать новую систему, нужно снять элементы старой раскладки. Стоит отметить, что данный процесс может быть достаточно сложной работой, особенно это касается домов старожилов. Для того чтоб ускорить и облегчить процедуру необходимо подумать о демонтаже заранее.
Необходимые инструменты
Для выполнения установки канализации своими руками вам необходимы будут такие инструменты:
- Специальная болгарка либо ножовка;
- Аппарат дрели;
- Шуруповерт.
Все работы правильно начинать с ванной комнаты и самых дальних мест трубопроводов. Прежде чем начинать процесс, необходимо проверить есть ли в наличии все необходимые материалы и инструменты. Кроме этого, советуем выполнить диагностику труб, чтоб определить: нет ли на них деформаций и повреждений.
Подготовительные этапы монтажа
Подготовка к установке включает в себя выполнение комплекса таких действий:
- Выполняем проверку и подгонку всех точек соединений. Отмечаем на трубах глубины вхождений раструбов.
- Далее выполняется чеканка и обрезание труб;
- Точки разрезанных труб правильно проверить на наличие заусениц, так как их присутствие на детали повлияет на герметизацию соединений и приведет к накоплению мусора и засоров. Исправить данную ситуацию нужно напильником.
- Прежде чем собирать систему нужно очистить крайние части труб и резинки уплотнения. Невыполнение данной нормы снизит качество соединения.
- Устройство первой магистрали – линия с наименьшей длиной, которая не должна превышать показатель 1 метра. В данную ветку необходимо чеканить унитаз и другие приборы сантехники в доме.
- Вторая линия включает в себя технику и оборудование ванной комнаты, а именно умывальник, душ, стиральную машинку.
- Третья ветвь – это линия водоотвода с кухни.
Главные линии канализации имеют несколько ветвей, которые отходят к каждому типу сантехники. Каждая магистраль на конце предусматривает установку сифона. Затвор воды – это необходимый элемент любой системы, который образует пробку из воды, что не дает выходить газам из канализации. Такого аппарата в большинстве случаев не бывает в установке стиральной машины, так как в ее системе есть обратный клапан.
Проведение работ
Демонтаж старой канализации включает несколько основных этапов: разборка внутриквартирной трубной разводки, удаление чугунных труб стояка и демонтаж тройника (крестовины).
Удаление внутриквартирной системы.
Схема соединения канализационных труб.
При проведении капитального ремонта целесообразно полностью разобрать и заменить внутриквартирную канализационную разводку (на унитаз, ванну, кухню и другие устройства). Если стыки сделаны очень прочно, то нет смысла тратить время на отсоединение всех элементов. Отвод канализации просто разрезается как можно ближе к раструбу отлива тройника с помощью трубореза или болгарки. Сложности с разборкой могут возникнуть в том случае, если ранее трубы были замаскированы напольными покрытиями – их придется аккуратно снять. Еще хуже, если трубы попали под бетонную напольную стяжку. В этом случае придется поработать перфоратором, долотом (зубилом) и молотком.
Удаление чугунной трубы.
Демонтаж стояка начинается с удаления чугунной трубы, располагающейся между тройником и потолком. Вначале сверху секции делается кольцеобразный зазор. Для этого на расстоянии 12-16 см от потолка с помощью болгарки в трубе делается пропил с остатком стенки порядка 3-5 см. Неполный разрез нужен для исключения заклинивания инструмента при возможной вертикальной подвижке колонны. Затем, отступив 9-13 см вниз, делается аналогичный пропил, параллельный первому. Кольцо между пропилами аккуратно выбивается молотком или с помощью клиньев.
После создания зазора в стойке верхняя труба закрывается полимерной пленкой для исключения протечек.
Следующий шаг – распиливание чугунной секции снизу. Для его осуществления неполный пропил болгаркой производится на высоте 50-70 см от верхнего раструба тройника. Снимаются хомуты, крепящие секцию к стене (их можно просто срезать болгаркой). Труба путем раскачивания или ударов молотком ломается в месте неполного пропила и извлекается из колонны.
Самой ответственной операцией всего демонтажа старой канализации является извлечение тройника из раструба нижней секции стояка
Как отмечалось, есть важное условие: нельзя повреждать этот раструб. Наиболее простые варианты демонтажа применяются при заливке места стыка цементным раствором
Вначале предпринимается попытка разъединения путем расшатывания. В отверстие остатка трубы помещается лом, с его помощью создаются изгибающие усилия в разных направлениях. Чаще всего такое расшатывание разрушает цементную связку, и тройник удается извлечь из нижнего раструба. При разрушении стыка следует устранять попадание крупных цементных кусков внутрь трубы, то есть цемент отверткой или стамеской извлекается из раструба.
Если расшатывание не привело к положительному результату, то придется применить более трудоемкий способ: цементная масса разрушается при помощи стамески и молотка
С учетом хрупкости чугуна, такую процедуру следует проводить очень осторожно, а ударное усилие прикладывать подальше от стенок раструба. Цель – обеспечить зазор между трубой тройника и раструбными стенками
По мере откалывания цементных кусочков они сразу удаляются из зоны стыка.
Самый сложный способ демонтажа приходится использовать при серной заливке стыка. Такой состав очень прочный и не поддается вышеописанным методам разрушения. В этом случае чаще всего применяется разогрев участка соединения с помощью газовой горелки или паяльной лампы. Работы проводят два человека. Один рабочий разогревает стык, а другой – расшатывает тройник.
При расплавлении массы тройник легко извлекается из раструба
Такие работы проходят при выделении очень вредных газов, а значит необходимо соблюдать меры предосторожности (респиратор и защитные очки)
Наконец, могут возникнуть крайние обстоятельства, когда извлечь тройник из нижней секции не удается никаким способом (невозможно использовать разогрев, особо прочная заливка и другие нестандартные ситуации). В этом случае применяется самый нежелательный вариант – тройник срезается на высоте порядка 5-6 см от раструба. Торец остатка трубы тщательно выравнивается, а в последующем при монтаже пластиковых труб придется использовать соединительную муфту.
Если задумана установка новых пластиковых канализационных труб, то невозможно обойтись без достаточно трудоемкого демонтажа старой чугунной канализации. Этот процесс может вызвать ряд сложностей, поэтому следует заранее готовиться к решению возникающих проблем.
Обрезание ненужного участка трубы
Если вы хотите отремонтировать или заменить канализационную или водопроводную трубную систему, то нужно поэтапно осуществлять каждое действие. Ведь данный процесс отличается тем, что в случае неудачи вы можете повредить канализационную систему соседей.
Расчеканка отвода унитаза сложна тем, что, чтобы демонтировать этот элемент сантехники, его придется разбить. Целым снять его не удастся.
Перед тем как начать расчеканку системы канализации, необходимо устранить поврежденный участок. На этот случай есть несколько рекомендаций.
Первый этап расчеканки чугунной канализации:
- Конечную трубу заменить очень просто. Здесь не придется производить никаких особенных работ, кроме самой расчеканки.
- Если вы хотите заменить центральную часть канализационного стояка, то сделать это будет сложнее. Здесь придется производить срез.
- За четыре сантиметра от общей трубы сделайте надрез по кругу. Используйте защитную маску, очки и перчатки.
- Недопиленную часть аккуратно допиливают ножовкой. Молотком бить по трубе не рекомендуется. Дело в том, что хрупкость металла непредсказуема, при ударе вместо поврежденной трубы может лопнуть нужная часть, а в этом случае придется менять и следующий элемент.
- Привязывают большой кусок ветоши к трубе, затем засовываем его в нее. Это нужно для того, чтобы в стояк не попали посторонние предметы.
- Теперь спускаются на некоторое расстояние от среза по поврежденному элементу так, чтобы до места расчеканки оставалось сантиметров 20-30, и делаем новый распил. Аккуратно снимают отрезанный кусок.
- Отверстие в трубе вновь закрывают ветошью.
При распиле трубы все действия нужно производить очень аккуратно. Режьте изделие не заподлицо, так как это увеличивает опасность работы.
Очень удобно такую работу проделывать в паре с товарищем. Тогда один человек сможет придерживать отрезаемый элемент, а другой — резать.
Видео
Предлагаем вашему вниманию видеоролик, посвященный расчеканке фанового тройника.
Главное преимущество чугуна – долговечность, главный его недостаток – хрупкость. Эти две особенности необходимо учитывать при обслуживании и ремонте чугунных напорных труб. Хрупкость чугуна накладывает определенные требования на соединение чугунных труб. Оно должно быть с одной стороны прочным и герметичным, а с другой – в достаточной степени эластичным. Дело в том, что проложенные в земле трубы не лежат неподвижно. Грунтам свойственны и усадки, размытия. При замерзании вода, находящаяся в земле, расширяется. Все это приводит к движению грунта. Труба, как это принято говорить, «гуляет». Традиционно эту проблему решают чеканкой труб
– соединением труб таким образом, чтобы в местах стыка оставался запас по эластичности. Гладкий конец одной трубы вставляют в раструб другой. В месте стыка остается небольшой 3-5-миллиметровый зазор, который на две трети глубины конопатят смоляной прядью (каболкой). Прядь представляет собой тонкий канат, который послойно вводят в зазор. После каждого витка, прядь уплотняют с помощью конопатки – специального инструмента. Такое соединение позволяет соединить трубу герметично, но с сохранением запаса по эластичности. Для повышения прочности стыка, оставшуюся треть зазора цементируют или заплавляют свинцом. Второй вариант надежней и предпочтительней, т.к. в напорных трубах соединения испытывают значительные нагрузки. Обе процедуры достаточно сложные и трудоемкие. Цемент капризно ведет себя при повышенной или пониженной влажности, работа с плавлением свинца требует ловкости и дополнительных приготовлений. В настоящее время применяются более совершенные способы соединения чугунных напорных труб. Например, раструбное c резиновым уплотнительным кольцом и раструбно-винтовое соединения. Но эти соединения начали применяться сравнительно недавно. Напомним, что достоинство чугуна – долговечность. Срок службы чугунных напорных труб более ста лет. А, значит, до сих пор активно эксплуатируются трубопроводы, выполненные по старым технологиям.Чеканку раструбного соединения можно смело назвать самым слабым местом чугунного трубопровода. Под воздействием влаги, перепадов температур и движения почвы в течение десятилетий, чеканка разрушается. Обычно аварии, вызванныеразрушением чеканки , устраняются долго. Процедуразачеканивания трудоемкая, требующая определенной квалификации. Но даже высокая квалификация не гарантирует отсутствие брака. Ликвидация аварии зачастую проводится в сложных условиях: низкие температуры, затрудненный доступ к поврежденному участку, обводненность котлована, влажность, препятствующая затвердеванию раствора. Возня с расплавленным свинцом в таких условиях вообще больше похоже на страшный сон ремонтника. Увы, этот сон часто оказывается явью. Качественно выполнить чеканку при ликвидации сложной аварии практически невозможно. В ассортименте нашей компании есть особый вид арматуры, позволяющий существенно снизить время, необходимое для ликвидации такого типа аварий, и повысить качество ремонтных работ на чугунном трубопроводе. Это доуплотнитель раструбного соединения DZ . С ним все работы сводятся к установке изделия на раструбное соединение и фиксации его с помощью обычного гаечного ключа. Резиновая прокладка надежно уплотняет соединение, не лишая его необходимой эластичности, а сама конструкция прочно фиксирует стык. Работы можно проводить даже не перекрывая полностью давление, а лишь снизив его, чтобы протечка не мешала ремонтной бригаде. Надежность соединения чугунных напорных труб с помощью доуплотнителя раструбного соединения в разы превышает надежность традиционного зачеканивания. А, значит, единожды выполнив работу, проблема будет устранена раз и навсегда.
Поскольку чеканка чугунных труб является весьма трудоемкой работой, о чем вам скажет любой специалист, разумнее проводить профилактические осмотры, чем дожидаться того момента, когда потребуется масштабный ремонт системы канализации
Так как для наружных канализационных сетей до сих пор в основном используется в качестве основного материала для труб чугун, полностью заменить который на современные пластиковые аналоги пока не под силу, следует со всем вниманием относиться к профилактике. В нашей статье речь пойдет о двух видах ремонтных работ – расчеканке и зачеканке труб из чугуна
