Центральные установки кондиционирования воздуха: устройство и разновидности

Устройство и принцип работы обычного кондиционера

Кондиционер работает по замкнутому циклу, основанному на двух функциях:

• переход вещества из газообразного состояния в жидкое при повышении давления (и наоборот);
• выделение тепла при конденсации (переходе из газа в жидкость) и охлаждение при испарении.

Другими словами, для переноса тепла используется компрессор. Он изменяет давление вещества-хладагента. Обычно в этом качестве выступает фреон в различных соединениях, например, “R410”. Как заправить кондиционер фреоном – читайте тут.

Поэтапно фаза цикла выглядят следующим образом:

1. Компрессор (небольшой насос с электродвигателем) нагнетает давление газа, перекачивая его из испарителя (в комнате) в конденсатор (на улице). Из-за повышенного давления газа его температура может возрасти до 90 градусов Цельсия.

При запуске компрессора первые секунды он работает без смазки, так как масло при неработающем двигателе стекает в картер. Поэтому каждый очередной пуск двигателя увеличивает его общий износ. Для двигателя лучше, если он работает непрерывно, но это ведет к большим энергозатратам.

1. В конденсаторе фреон начинает отдавать тепло в окружающую среду, ведь газ в этот момент более горячий, чем воздух. Уличный вентилятор включается и обеспечивает интенсивный обдув теплообменника, что многократно ускоряет процесс.
2. В результате охлаждения газ превращается в жидкость, но давление все еще остается высоким. Температура жидкости то же все еще несколько выше температуры окружающей среды.
3. Далее фреон переходит в капилляр – тонкую трубку из меди, навитую длинной спиралью. Другое название этой детали – дроссель. Так давление жидкого фреона понижается до нескольких атмосфер. Часть жидкости сразу переходит в газообразное состояние.
4. Фреон оказывается в испарителе. Теперь теплообменник из жидкого состояния переходит в газообразное, при этом фреон охлаждается вместе с решеткой теплообменника в комнате. Комнатный вентилятор гонит поток воздуха через охлажденную решетку, быстро забирая холод в комнату.
5. Далее цикл повторяется снова – с 1 по 5 фазы.

Как работает кондиционер при режиме охлаждения, представлено на схеме:

Так как испаритель очень холодный, а влажность в комнате может быть высокой, то на испарителе появляются капли воды – конденсат. Фактически это дистиллированная вода. Капли накапливаются и начинают стекать вниз – по испарителю и ниже. Конечно, внутри помещения вода не нужна, поэтому обычно для отвода конденсата применяют трубку, выведенную на улицу.

Выходящий поток воздуха может быть направлен с помощью специальных плоскостей-жалюзи в нужную сторону, как по горизонтали, так и по вертикали. Обычно такое управление можно осуществлять и с пульта дистанционного управления. Многие модели могут регулярно автоматически поворачивать жалюзи в стороны или вверх-вниз, разгоняя прохладный воздух по большему объему.

Осушитель кондиционера – принцип работы

Это один из элементов системы. Его функция – собирать жидкий фреон, вытекающий из конденсатора и не допускать загрязнения хладагента. Он расположен на трассе движения фреона, после конденсатора и перед дросселем:

Внешне осушитель выглядит как небольшая трубка, расширяющаяся к середине и сужающаяся к концам. Внутри трубки находится сорбирующий влагу минерал «цеолит». На пути движения фреона находятся две сетки:

• Одна на входной стороне с большими отверстиями, чтобы гранулы цеолита не могли попасть в конденсатор.
• Вторая сетка на стороне выпуска. В ней отверстия относительно небольшие, как в чайном ситечке, чтобы не пропустить в компрессор частички цеолита, металлические фрагменты и так далее.

В осушителе обычно сделано еще одно дополнительное отверстие. Его используют при сборке и ремонте агрегата, чтобы быстрее создать вакуум в системе. Иначе дроссель, имеющий небольшой диаметр, замедлял бы процесс вакуумирования кондиционера. Нельзя вскрывать это технологическое отверстие, иначе аппарат перестанет работать.

Разновидности прецизионных кондиционеров

Помимо приточного клапана и рекуператора в состав кондиционера прецизионного типа входят следующие узлы:

• Блок «охлаждения» воздуха, состоящий из решетки испарителя, конденсатора,  компрессора и трубопровода.
• Система фильтров, сквозь которую прогоняют приточный воздух.
• Блок «осушения» или увлажнения приточного потока, прошедшего фильтрацию.
• Турбина, обеспечивающая требуемую скорость приточного потока.
• Система воздуховодов канального типа, распределяющее приточный воздух по всему помещению, исключая образование «горячих» зон.

Различные комбинации вышеуказанных узлов при компоновке конструкционной схемы кондиционера позволяют выделить из сортамента климатических систем прецизионного типа следующие разновидности агрегатов:

• Внутренние кондиционеры, блок охлаждения которых монтируется только внутри помещения. То есть испаритель, компрессор и конденсатор находятся в одном корпусе.
• Сплит системы – эти кондиционеры состоят из внешнего и внутреннего блоков охлаждения. Причем во внешнем корпусе находится конденсатор и компрессор, а во внутреннем – решетка испарителя и турбина.
• Прецизионные установки канального типа, использующие для подачи приточного воздуха сеть разветвленных воздуховодов, отводимых от внутреннего блока. При этом решетка испарителя и турбина находятся в скрытом месте – под потолком или в нише.
• Кондиционеры с классической схемой подачи воздуха, предполагающей трансляцию приточного потока прямо из внутреннего блока, посредством диффузора с управляемой шторкой, меняющей угол наклона.
• Системы принудительного типа, забирающие воздух посредством механического побуждения в приточном клапане.
• Системы принудительно-естественного типа – так называемые: «Free Cooling кондиционеры», которые могут и «затягивать» поток, и поглощать его, опираясь на естественную циркуляцию воздушных масс. Причем в режим Free Cooling кондиционер переходит путем смещения заслонки у приточного клапана.

Словом, сортамент таких климатических установок более чем разнообразен. И такое обилие конструкционных схем сулит прецизионным кондиционерам множество положительных качеств.

Достоинства и недостатки прецизионных кондиционеров

Среди обширного перечня достоинств подобных систем в первую очередь можно выделить следующие качества:

• Способность корректировать температуру с погрешностью в 0,5 градуса Цельсия. Причем микроклимат помещения будет удерживаться в заданном состоянии до пересмотра температурного режима.
• Способность работать в режиме «24 часа в сутки» в течение долгих лет. При этом срок эксплуатации системы, в среднем, равен 15-18 годам беспрерывной работы.
• Способность черпать приточный воздух при «забортной» температуре от -50 до 50 градусов Цельсия. Разумеется, холодный поток будет разогреваться, а теплый – охлаждаться.
• Полная автоматизация процесса, основанная на отслеживании и корректировке объемов притока, температуры и влажности воздуха в помещении.

Ну а недостатков у таких систем всего три – высокая цена установки и не менее дорогой монтаж прецизионных кондиционеров с очень недешевым сервисом. Впрочем, собственники таких установок знают что покупают. Ведь они нуждаются в особых условиях, а индивидуальные решения всегда стоят недешево. Кроме того, мощный кондиционер прецизионного типа занимает много места даже в случае раздельного монтажа испарителя и конденсатора.

В итоге такие кондиционеры чаще всего встречаются не в домах или офисах, а в серверных центрах крупных компаний, в операционных, ожоговых отделениях, сборочных цехах производителей точной электроники и прочих местах, владельцев которых не отпугнет высокая цена прецизионных кондиционеров – от 30 до 50 тысяч долларов США. Именно столько, например, стоит установка MITSUBISHI ELECTRIC PFD-P500VM-E, генерирующая тепловую мощность до 63 кВт и обслуживающая площадь до 500 квадратных метров с производительностью 19,2 тысячи м3/час.

2 Механический способ эвакуации воздуха

Обычная естественная циркуляция зачастую не способна выполнять свои функции. Необходимо устанавливать искусственную вентиляцию и кондиционирование помещений. Она работает по принуждению, что является принципиальным отличием от естественной циркуляции.

Механический тип применяют как в различных отраслях производства, так и в обычных жилых домах. В его конструкцию входит фильтр, вентилятор, электродвигатель, а также воздухонагнетатель. Основные преимущества:

1. 1. Эффективность. Можно транспортировать любые объёмы воздушных масс на большие расстояния.
2. 2. Механический тип не зависит от погодных условий. Система способна выполнять свои функции на протяжении всего года.
3. 3. Возможности управления. Можно регулировать влажность и температуру, а также фильтровать воздух от взвешенных частиц.

Как устанавливают сплит-системы

Сплит-системы отличаются от оконных и мобильных систем охлаждения. Отличие от кондиционера в том, что у такого сплит устройства имеется два блока – внутренний и наружный, что немного усложняет монтаж, однако служат такие устройства безупречно. Установку любых подобных систем выполняют в несколько последовательных этапов.

• В стене высверливают отверстие для проводки коммуникаций;
• С помощью специальных кронштейнов крепят наружный блок на внешней стороне стены;
• Если есть необходимость, в межпотолочном пространстве прокладывают воздуховоды;
• Крепят внутренний блок устройства кондиционирования, согласно инструкции;
• Выполняют подключение к электрической сети.

Важно правильно выполнить подключение, чтобы система работала правильно. Для таких работ необходимо приглашать квалифицированного мастера, чтобы не пришлось платить дважды

Монтаж

Установку прибора нужно производить в следующем порядке:

1. Выбирается место для установки наружного блока. Желательно, чтобы он располагался в прохладном месте — на северной стороне здания или хотя бы в тени. Если вы живёте в многоэтажке, располагайте блок рядом с балконом, чтобы с ним удобно было работать. При этом он обязательно должен оказаться ниже внутреннего блока, но отстоять от него не далее, чем допускает производитель.

2. В том месте, где предполагается установить внутренний блок (желательно, чтобы он оказался строго над наружным), в стене сверлится отверстие диаметром 80 мм для прокладки межблочных коммуникаций. При наличии функции подмеса свежего воздуха понадобится более широкое отверстие — его диаметр будет зависеть от диаметра воздуховода.

3. Снаружи на предварительно прикрученные к стене кронштейны устанавливается наружный блок, так чтобы он стоял строго горизонтально (разметку отверстий под дюбели на стене следует делать по отвесу и уровню). Минимально допустимое расстояние между блоком и стеной составляет 10 см.

4. В помещении крепится внутренний блок. Лучше всего прикручивать его непосредственно к потолку или стене — это исключит вибрации. Если же прибор приходится устанавливать на менее прочную опору, например, металлокаркас подвесного потолка, необходимо применить виброгасящие вставки.

5. Подключается электрическая часть. От распределительного щита к внутреннему блоку прокладывается отдельный провод. Сечение жил зависит от потребляемой электрической мощности, но оно не может быть менее 1,5 кв. мм. Линию нужно подключить к сети через автоматический выключатель. Далее проводами согласно приведённой в инструкции схеме соединяются клеммы наружного и внутреннего блоков.

Фреонопроводы монтируются в следующем порядке:

При помощи трубореза отрезают две медные трубки соответствующих диаметров. В длину они должны быть на 1 м больше расстояния между штуцерами — этот запас необходим для плавных изгибов.

В нужных местах трубки сгибаются, для чего используется специальный трубогиб. Без него металл сомнётся и даже могут появиться микротрещины. На трубки надевают пенополиуретановые чулки — для теплоизоляции. На оба конца каждой трубки надеваются резьбовые фланцы. При помощи вальцевого набора концы трубок очень аккуратно развальцовываются

Затяжку гайки на вальцовке лучше выполнять динамометрическим ключом — на данном этапе очень важно избежать чрезмерных усилий. Концы трубок прикручиваются к штуцерам блоков при помощи резьбовых фланцев

Здесь также важно избежать перетягивания, закручивать фланцы нужно плотно, но в меру

Концы трубок прикручиваются к штуцерам блоков при помощи резьбовых фланцев

Здесь также важно избежать перетягивания, закручивать фланцы нужно плотно, но в меру

Обратите внимание! Резать — только труборезом, при использовании ножовки в трубки попадёт стружка, чего никак нельзя допускать. Герметичность соединений проверяется при помощи мыльной пены, для чего в систему нужно предварительно накачать воздух. Затем устанавливаем дренажную армированную трубку

Она служит для отвода конденсата. Крепится к сливному патрубку при помощи резьбового фланца или термоусаживаемой трубки, если фланца в комплекте не оказалось

Затем устанавливаем дренажную армированную трубку. Она служит для отвода конденсата. Крепится к сливному патрубку при помощи резьбового фланца или термоусаживаемой трубки, если фланца в комплекте не оказалось.

Место установки гидрозатвора

В завершение работы проводятся следующие операции:

1. Снаружи фреонопроводы, дренаж и электрокабель крепятся хомутами к стене или прячутся в короб, после чего отверстие в стене задувается монтажной пеной.
2. Выполняется вакуумирование системы. Вакуумный насос должен работать в течение часа — за это время влага гарантированно успеет полностью испариться и покинуть холодильный контур.
3. Следя за давлением, в систему из баллона запускают хладагент, после чего кондиционер включают в тестовом режиме.

Если всё работает отлично, к внутреннему блоку подсоединяют воздуховоды. Делать это лучше посредством гибких виброгасящих вставок из прорезиненной ткани или брезента.

Как устроена система

Для функционирования системы охлаждения в автомобиле она должна обязательно содержать:

• компрессор, который позволяет перегонять хладаген по системе и приводится в действие благодаря наличию ременной передачи;
• конденсор – важный элемент системы, главной задачей которого является охлаждение самого хладагена. Как правило, он устанавливается перед охлаждающим радиатором и представляет собой сложную систему из изогнутых трубок;
• магистрали высокого и низкого давления, обеспечивающие перегонку хладагена в нагретом и охлажденном состоянии;
• осушитель – специальная емкость, которая содержит наполнитель, удерживающий влагу, способную проникнуть в систему и повредить ее;
• расширительный клапан – элемент системы, позволяющий поддерживать необходимый уровень давления;
• испаритель – является посредником между закачанным в систему кондиционирования хладагеном и воздухом на улице. Под воздействием воздуха, поступающего от вентилятора автомобиля, хладаген испаряется, что приводит к охлаждению самого испарителя, и температура воздуха в салоне становится прохладной. Его размещают в салоне автомобиля в районе приборной панели;
• электрическое оборудование системы – совокупность датчиков и систем, фиксирующих температуру, которая позволяет создавать и удерживать заданный уровень температуры в салоне автомобиля.

Основные виды

Существуют следующие виды этих систем:

Оборудование с прямоточным принципом работы

Используется для преобразования внешних воздушных потоков. Наружная часть имеет заслонки, вентилятор, фильтрационные секции. Блок вытяжки состоит из вентилятора и заслонки потока воздуха, управление которыми осуществляется при помощи сервоприводов.

Проблема решается применением системы с переменным распределением воздушного потока. Каждое помещение оборудуется датчиками контроля температуры, которые осуществляют управление воздушными заслонками. Этот способ не применяется в тех случаях, когда существуют установленные требования к объему циркулируемого воздуха.

Оборудование с рециркуляцией воздуха

Принцип работы – обработка внешнего и внутреннего воздушного потока. Работа этого типа происходит в две стадии.

1. Подмешивание вытяжных потоков к внешним перед теплообменной установкой первого нагрева. Это уменьшает расход тепла на данном этапе.
2. Подмешивание вытяжных потоков к наружным, которые прошли воздухоохладительную камеру. В этом случае нет необходимости задействовать второй нагрев воздуха летом.

Оборудование с рекуперацией воздушного потока

В этом случае используется высокая температура воздушного потока, проходящего через вытяжки для нагрева приточных. Этот тип является очень экономным. Рекуперативные кондиционеры (центральные кондиционеры с рекуперацией) делятся на следующие виды:

С пластичной рекуперацией

Потоки воздуха транспортируются, каналами, которые разделены специальными пластинами. При температуре -12, -17°C велика вероятность формирования на пластинах корки льда. Коэффициент полезного действия (КПД) этого типа кондиционирования может составлять до 70% при работе в стандартном режиме.

С роторной рекуперацией

Центральные кондиционеры такого типа являются наиболее эффективным. Их КПД составляет 70-90%. Также плюсом является то, что роторные кондиционеры способны рекуперировать как влажность, так и температуру. Вращающийся ротор, имеющий множество каналов, смешивает внешний и вытяжной воздух с движущимися навстречу потоками.

Чаще всего ротор (фанкойл) расположен в корпусе из стали и работает за счет энергии, направленной от редуктора через ремень. Большим плюсом этой системы является возможность управления потоками воздуха за счет увеличения или уменьшения скорости вращения вентилятора.

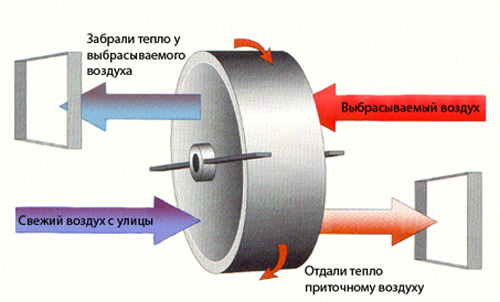

Роторный рекуператор воздуха

С теплоносителем

Используются при отдаленности расположения притокового и вытяжного воздуха. В роли рекуперативной системы выступают теплообменники, находящиеся в каналах, соединенных между собой системой труб, наполненных незамерзающей жидкостью, которая в процессе работы поглощает часть тепла воздушного потока.

С фреоновой системой (фанкойл)

Этот вид центральной климатической системы похож по типу работы на обычные холодильники, которые имеют компрессор. Установка имеет четырехходовые вентиляторы, которые установлены в воздушных каналах. В этом виде центрального кондиционирования не происходит смешивания воздушных потоков.

Фанкойлы не осуществляют смешивания воздуха

Также центральное климатическое оборудование можно разделить на следующие виды:

По величине давления воздушного потока	с низким давлением (до 100 кг/м2); со средним давлением (от 100 до 300 кг/м2); с высоким давлением (выше 300 кг/м2).
По периодичности работы	используются в определенный сезон; используются постоянно.
По типу монтажа	горизонтальное размещение; двухэтажный монтаж; монтаж параллельной системы; вертикальный тип крепления; комбинированные типы монтажа.

Классификация систем отопления

Задачей любой системы обогрева является поддержание заданной температуры внутри помещения в то время, когда температура окружающей среды может значительно изменяться в зависимости от сезона и географического расположения. Для обеспечения заданного режима необходимо компенсировать потери тепла, возникающие вследствие разности температур, за счет подвода тепловой энергии.

Системы обогрева предназначены для компенсации всех видов тепловых потерь: как трансмиссионных (через элементы здания), так и вентиляционных (с притоком холодного воздуха снаружи и потерями теплого воздуха).

Существуют три основных вида обогревательных систем:

• передающие тепло излучением (инфракрасные системы);
• конвекционные;
• обогревающие подачей теплого воздуха.

Типы оборудования.

Разновидности и применяемость

В помещениях гостиниц, офисов и престижных апартаментах, монтируют оборудование класса VRV. Это категория промышленной климатической техники. Схема: один наружный блока плюс много устройств, смонтированных внутри здания. Оборудование VRV систем может иметь разный тип, мощность. Такое устройство сплит системы позволяет дифференцировать температурные условия помещений.

В административных и торговых центрах функционирует климатическое оборудование чиллер-фанкойл. Источником холода является чиллер, к нему подключают неограниченное число потребителей (фанкойлов). Режим в помещениях здания задает оператор. Для этого в системе есть диспетчерский пульт управления.

В залах спортивных, концертных, в кинотеатре, театре работают крышные кондиционеры. Это многофункциональное климатическое оборудование, оно функционирует в нескольких режимах: обогрев, вентиляция, охлаждение, поддержка температуры.

В многоквартирных и частных домах устанавливают обычные, функционирующие по типу Вкл/Выкл, сплит системы и новейшее оборудование инверторного типа. Обычные устройства (On/Off) расходуют больше электроэнергии. Они начинают работать, когда температура повышается/понижается выше/ниже установленного значения. Выключаются, когда воздух охлажден/нагрет.

Климатические системы с инвертором работают постоянно. Когда необходимо быстро достигнуть нужной температуры, мощность потребления возрастает, в остальное время оборудование потребляет минимальное количество электроэнергии, потому что поддерживает требуемую температуру в экономичном режиме. У них тихо работает компрессор и плавно изменяются температуры. Инверторная схема преобразовывает переменный ток в постоянный.

Промышленность выпускает бытовое мульти сплит оборудование, рассчитанное на несколько комнат. В схему входит агрегат, устанавливаемый вне здания, и несколько блоков для помещений. Такое оборудование позволяет поддерживать разную температуру в гостиной, спальне, детской. В таблице приведена общая классификация.

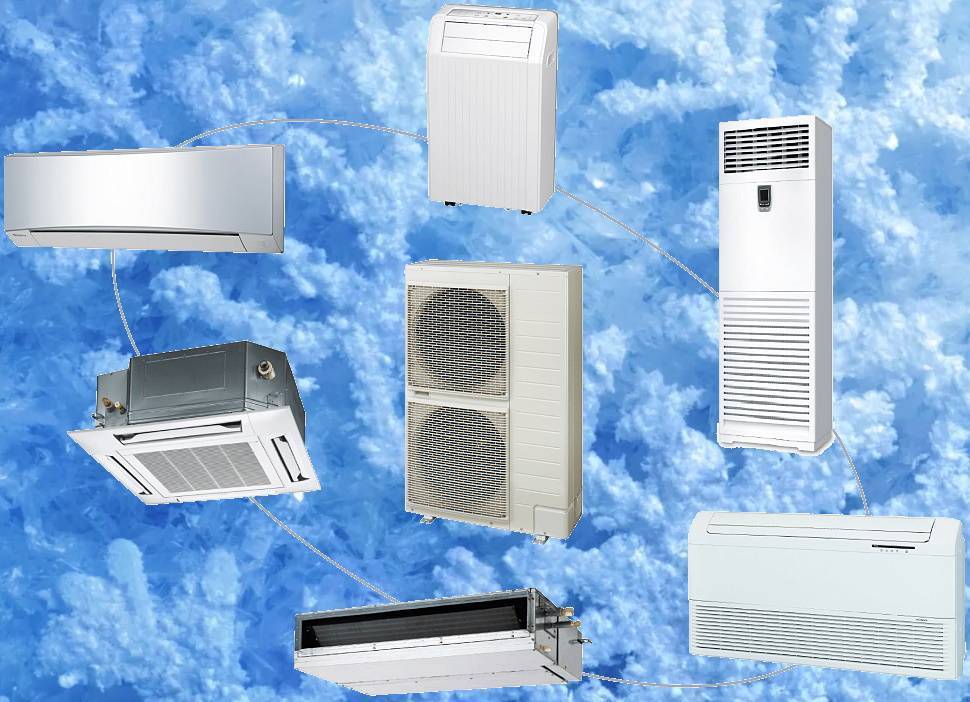

Группа оборудования	Вид
промышленное	мультизональная (VRF, VRV)
чиллер-фанкойл
rooftor (крышные кондиционеры)
прецизионные кондиционеры
бытовое	настенные
канальные
кассетные
напольно-потолочные
колонные
мульти сплит системы	фиксированные
наборные

Устройство и элементы центральной системы кондиционирования

Прибор представляет собой модульную конструкцию, соединенную герметичными каналами. Состоит устройство из центрального кондиционера, чиллера, насосов, трубопроводов и воздуховодов. Соединительные каналы герметичны, изготовлены на базе стального или алюминиевого каркаса для надежной фиксации. Наружные части защищаются от негативного воздействия внешней среды.

Модульная структура комплектуется необходимыми деталями для достижения рабочих параметров. Габариты зависят от мощности, производительности установленных приборов. На базовую комплектацию влияет проектная документация, санитарно-гигиенические и пр. нормативные требования.

Работает сеть по принципу обычного кондиционера – в блок затягивается свежий воздух, проходит этапы фильтрации, обработки, охлаждения и транспортируется по воздуховодам в квартиры пользователей.

Основные элементы системы

Конструктивно прибор представляет собой комплект секций, в которые встраиваются узлы, приборы.

Набор климатического устройства состоит из составляющих:

• Модуль забора, подачи потока. Секция дополнена одним или несколькими центробежными насосами.
• Фильтровальный модуль. Состоит из двух частей – фильтра грубой и тонкой очистки. В секцию интегрируют дополнительные устройства в виде ионизаторов, озонаторов, дополнительных фильтров.
• Секция подавления шума. Состоит прослойка из минеральной или базальтовой ваты. Модуль нужен для снижения уровня шума от вентиляторов.
• Охлаждение. Это прибор в виде теплообменника из медных трубок, соединенных между собой.
• Камера орошения нужна для увлажнения воздуха.
• Нагревательный модуль. Также представляет вид теплообменника, где теплоносителем в трубках выступает вода, пар. Иногда применяются электрические нагреватели.

В прибор можно встраивать рекуператор. Это устройство для забора тепловой энергии у отработанной среды и прогрева свежего потока. Бывают кондиционеры рекуперационные и с частичной рекуперацией. Модули устанавливают только по требованию пользователей, в стандартной комплектации рекуператоров нет.

Кондиционирование квартиры с использованием рекуператора выгодно при условии автономной системы отопления. Применение скрытой тепловой энергии для прогрева поступающего воздуха снижает затраты на энергоносители для согревания теплоносителя в стандартной сети отопления.

Подключение и техническое обслуживание

Особенность мобильных систем в том, что они не нуждаются в работе мастера. При подключении стационарной сплит-системы требуются монтажники, здесь потребитель в состоянии справиться самостоятельно. Если пользователь решил воспользоваться видео-уроком, то лучше найти не общую инструкцию, а ориентированную на конкретную модель. После завершения установки и подключения, напольное устройство должно минимум пару часов постоять в помещении выключенным.

Для удобства монтируется воздуховод в оконный или дверной проем. После монтажа необходимо убедиться, что ничего не мешает поступлению и выводу воздушных потоков. Инструкции в комплекте обязательны к прочтению. Там указаны нюансы установки конкретной модели, правила ухода и эксплуатации.

Чтобы обеспечить бесперебойную работу напольному охлаждающему устройству, необходимо соблюдать правила ухода и эксплуатации. В качестве стандартного мероприятия проводится регулярная чистка, сливание воды с поддона для конденсата. Регулярно осмотр устройства должны производить мастера по обслуживанию в сервисном центре или на дому. Особенно это актуально поле длительного простоя агрегата.

Чистка и замена фильтров, проверка изоляции электрических элементов, соблюдение условий эксплуатации – это под силу пользователю. Инородный предмет, попавший в систему, может полностью лишить ее функциональности. Поэтому стоит ограничить доступ к кондиционеру детям и домашним животным. При повреждении трубок и гофр их стоит заменить, до смены элементов агрегатом не пользуются.

Потеря производительности свидетельствует о нарушении работы мобильной системы. При обнаружении нарушений работу останавливают, вызывают мастера на дом или отвозят кондиционер в сервисный центр. В периоды, когда кондиционер выключен и не используется, стоит уберечь его от попадания внутрь пыли, шерсти, инородных предметов.

Разобравшись, как работает напольный кондиционер, можно приступать к выбору модели. Грамотно оценив преимущества и недостатки, рассчитав нужную мощность, определившись с функционалом можно выбрать агрегат, который полностью удовлетворит потребность в создании комфортного микроклимата в помещении. А правильная эксплуатация и техническое обслуживание климатической установки продлят срок службы изделия.

2 Классификация систем

Производители пока не создали общепринятой системы классификации современных систем, поэтому их разделяют по некоторым признакам. Разновидности в зависимости от параметров делятся по:

• назначению и месту монтажа;
• типу хладагента и принципам работы;
• производительности и конструкции;
• способу контроля и давлению;
• классу.

По назначению бывают технологические и комфортные виды системы кондиционирования — для применения в частных домах, офисах, магазинах, промышленных и производственных цехах. В зависимости от места размещения выделяют центральные и местные конструкции. Первые модели монтируют вне кондиционируемого помещения. Они способны охладить сразу несколько комнат и обладают несколькими значительными преимуществами:

• нагревают, охлаждают, вентилируют и увлажняют воздух;
• детали, которые нужно обслужить, находятся в одном месте;
• встроенные глушители понижают уровень шума;
• есть возможность установки рекуператора.

3 Характеристики моделей

Принцип работы может быть прямоточным, рециркуляционным или совмещённым. Первые охлаждают воздух в комнате с помощью специального конструктивного элемента, а выдают уже обработанные потоки. Рециркуляционные сплит-системы не смешивают свежие массы и не дают им покинуть пределы помещения. Комбинированные агрегаты в небольших дозах добавляют новые воздушные потоки, но эта конструкция может работать только при монтаже канального фанкойла или вентиляционных установок.

Разделяют также виды систем кондиционирования воздуха по производительности — промышленные, полупромышленные и бытовые. Первый тип используется в огромных производственных помещениях, их мощность превышает 20 кВт. Вторые модели подходят для средних и больших комнат, их производительность составляет 8—19 кВт, а бытовые предназначены для монтажа в квартирах и частных домах, мощность колеблется от 6 до 8 кВт.

Выпускают моноблочные конструкции и сплит-системы — оконные и переносные устройства, агрегаты с внутренними и внешними блоками соответственно. Регулировка может быть качественной и количественной. В первом варианте параметры задают изменением температуры охлаждающего вещества, а во втором по параллельным каналам подаётся тёплый и холодный воздух. Затем потоки смешиваются и выходят в помещение. Однозональные кондиционеры формируют подходящий микроклимат только в одной комнате, многозональные отвечают за несколько смежных территорий.

Популярные производители и достойные модели

Признанными гуру в производстве кассетных кондиционеров считаются компании Daikin, Mitsubishi и General Fujitsu:

• AUYG18LVLB/AOYG18LALL от Fujitsu отличается улучшенными лопастями турбовентилятора, малыми габаритами и низким уровнем шума. Предназначен не только для жилых домов, но и для офиса. На гладкой поверхности виден ценник (около 100 тыс. рублей).
• Mitsubishi Heavy FDTC25VF – инверторное устройство со встроенной дренажной помпой, которая поднимает конденсат над уровнем потолка. Портативный пульт служит для управления сложной системой кондиционирования, присутствует функция автоматического перезапуска. Финальная стоимость – чуть больше 90 тыс. рублей.
• Daikin FСQN125 /RQ125 – полупромышленных кондиционер кассетного типа, который отличает стильным дизайном декоративной панели. Помимо внешнего вида, модель обладает прекрасными акустическими характеристиками, предусмотрено 3 схемы автосвинга. Стоимость кондиционера колеблется в пределах 110 тыс. рублей.

Среди бюджетных производителей популярны: General Climate, Ballu и Midea.

Кассетный кондиционер относится к полупромышленному типу устройств, отличается необычной компоновкой и расположением функциональных блоков. Принцип работы и этапы установки идентичны собратьям по кондиционированию воздуха в помещении.

Прецизионный кондиционер, что это такое?

С английского слово прецизионный (precision) переводится как «точность», «аккуратность». Это характеризует основные требования к такому климатическому оборудованию. Прецизионные кондиционеры могут:

• Работать в режиме 24/365 на протяжении 10 и более лет;
• Охлаждать помещения с отклонениями от заданной температуры порядка 0,5-1 градуса;
• Работать в диапазоне температур от -50 до +50 °С;
• Возможность забора холодного воздуха из окружающей среды для повышения энергоэффективности (Free Cooling);
• Фильтрация воздуха.

Кроме обычных задач, прецизионные кондиционеры могут выполнять такие функции:

• Поддержание заданной влажности в пределах 2-3% от заданной;
• Обогревать помещение и поддерживать температуру с отклонением от нормы не более 1 градуса;
• Обеспечивать вентиляцию с притоком воздуха;
• Возможность интеграции с чиллером;
• Система выдува воздуха;
• Прямой подогрев воздуха.

Устройство и элементы центральной системы кондиционирования

Прибор представляет собой модульную конструкцию, соединенную герметичными каналами. Состоит устройство из центрального кондиционера, чиллера, насосов, трубопроводов и воздуховодов. Соединительные каналы герметичны, изготовлены на базе стального или алюминиевого каркаса для надежной фиксации. Наружные части защищаются от негативного воздействия внешней среды.

Модульная структура комплектуется необходимыми деталями для достижения рабочих параметров. Габариты зависят от мощности, производительности установленных приборов. На базовую комплектацию влияет проектная документация, санитарно-гигиенические и пр. нормативные требования.

Работает сеть по принципу обычного кондиционера – в блок затягивается свежий воздух, проходит этапы фильтрации, обработки, охлаждения и транспортируется по воздуховодам в квартиры пользователей.

Основные элементы системы

Конструктивно прибор представляет собой комплект секций, в которые встраиваются узлы, приборы.

Набор климатического устройства состоит из составляющих:

• Модуль забора, подачи потока. Секция дополнена одним или несколькими центробежными насосами.
• Фильтровальный модуль. Состоит из двух частей – фильтра грубой и тонкой очистки. В секцию интегрируют дополнительные устройства в виде ионизаторов, озонаторов, дополнительных фильтров.
• Секция подавления шума. Состоит прослойка из минеральной или базальтовой ваты. Модуль нужен для снижения уровня шума от вентиляторов.
• Охлаждение. Это прибор в виде теплообменника из медных трубок, соединенных между собой.
• Камера орошения нужна для увлажнения воздуха.
• Нагревательный модуль. Также представляет вид теплообменника, где теплоносителем в трубках выступает вода, пар. Иногда применяются электрические нагреватели.

В прибор можно встраивать рекуператор. Это устройство для забора тепловой энергии у отработанной среды и прогрева свежего потока. Бывают кондиционеры рекуперационные и с частичной рекуперацией. Модули устанавливают только по требованию пользователей, в стандартной комплектации рекуператоров нет.

Кондиционирование квартиры с использованием рекуператора выгодно при условии автономной системы отопления. Применение скрытой тепловой энергии для прогрева поступающего воздуха снижает затраты на энергоносители для согревания теплоносителя в стандартной сети отопления.

Выводы и полезное видео по теме

Видео-ролик о кассетных системах – просто, понятно и без лишних слов о строении техники, об эксплуатационных возможностях. Обо всём главном, что нужно знать потенциальному владельцу:

Сплит-системы кассетного типа — довольно интересное оборудование в силу присущих ему конструкционных особенностей и технических характеристик.

Однако зачастую кассетные системы не представляется возможным установить и эксплуатировать в домашних условиях, тем более в квартирах. Другой вопрос – офисы, административные помещения, бизнес постройки. Для такой архитектуры оборудование можно охарактеризовать как наиболее оптимальное.

Источники

• https://TopVentilyaciya.ru/konditsionirovanie/kassetnyj-konditsioner.html
• https://sovet-ingenera.com/vent/cond/ustanovka-kassetnyh-konditsionerov.html
• https://TechnoSova.ru/klimaticheskaja-tehnika/kondicioner/kassetnogo-tipa/
• https://stm-climat.ru/articles/kassetnyy-konditsioner-i-ego-preimushchestva/
• https://vozduhstroy.ru/kondicionery/montazh-kassetnogo.html
• https://sovet-ingenera.com/tech/klimat/kassetnaya-split-sistema.html
• https://expert-kachestva.ru/luchshie-tovary/tovary-dlja-doma/top-luchshix-kassetnyx-kondicionerov.html
