Схема трехфазного вводного щитка для электропроводки в частном доме

Домашний электрощит

По словам Никиты, РЩ в доме будет содержать такие потребители и группы:

1) холодильник до 500вт/2,27А/1,5мм кабель/ автомат С6 2)Эл.плита 2,5квт + вытяжка 0,5квт+электроприбор 1 квт=4квт/18,18А/2,5мм/С16 3) стиральная машина 2,5квт/11,36А/2,5мм/С10 4) водонагреватель 50-80 л 2кВт/9,09А/2,5мм/С10 5) Спальня: обогреватель 1,5квт+0,5 гаджеты=2квт/9,09А/2,5мм/С10 6) детская: обогреватель 1,5квт+0,5 гаджеты=2квт/9,09А/2,5мм/С10 7) ванная: фен 1,5квт+обогреватель 1квт=2,5квт/11,36А/2,5мм/С10 8) гостиная: гаджеты 1квт+электроприбор до 1,5квт=2,5квт/11,36А/2,5мм/С10 9) свет по дому до 5 ампер/1,5мм/С6 10) Резерв духовка, пока не ставлю, но рассчитываем сразу на неё. 3квт/13,63А

Итого получается общая нагрузка если все разом включить 22,5 квт и 100Ампер.

Мой ответ, некоторые аспекты электрощитостроения:

В доме нет мощных насосов и пилорам. Кроме того, уверен, что в сельской местности ток КЗ небольшой. Поэтому настаиваю на установке автоматов с характеристикой расцепления типа В. . Если коротко – АВ с время-токовой характеристикой “В” гораздо увереннее работают там, где большое расстояние до трансформаторной подстанции и изношены электросети. В результате – электроустановка с “В” будет более безопасной, чем с “С”.

Максимальный ток не достигнет 100 А, поскольку он будет ограничен АВ 32 А. Как я говорил, этого вполне хватит для обычного дома, поскольку всё сразу включаться никогда не будет. Поэтому же все кабели с сечением 2,5 мм2 можно защитить АВ на 16 А – такой автомат прекрасно защитит кабель при перегрузке и КЗ, а ограничения мощности по группам не нужно.

Установка УЗО более предпочтительна, чем дифавтомат, поскольку позволяет создать более гибкие системы. Например, очень сложно найти диф.автомат с время-токовой характеристикой “В”. Да и определить причину срабатывания диф.автомата гораздо сложнее, чем в случае применения связки “УЗО+АВ”.

Если есть возможность, лучше покупать и с видом дифференциального тока “А” (если много электроники в доме, “А” обеспечивает бОльшую безопасность, чем более дешевый тип “АС”).

На освещение УЗО ставить нет необходимости. На холодильник тоже – его придётся вешать на отдельный диф.автомат или УЗО, поскольку если на этом УЗО будут другие проблемы, холодильник останется без питания. Поэтому, если новый холодильник питается через отдельный АВ, и рядом нет открытых заземленных предметов, УЗО лучше не ставить.

На вводе в домашний РЩ нужно ставить вводной 2п автомат, не смотря на то, что автомат на дом в ГРЩ есть. Это нужно для удобства – удобно заводить провода, и удобно в случае необходимости мгновенно обесточить весь дом. Ведь до столба нужно добежать, а ГРЩ может быть на замке (таково дурацкое требование местных электриков).

Реле напряжения  – ещё один компонент в защиту домашних потребителей. Если напряжение выйдет за пределы (например, 175…245 В), дом обесточится. Рекомендую ставить реле напряжения в нескольких статьях на блоге. Плюс реле напряжения – они почти все показывают текущее значение напряжения, а некоторые (это особенно удобно) – потребляемый ток и мощность.

Номинальный рабочий ток УЗО и реле напряжения в данном случае должен быть не меньше номинального тока вводного автомата – 32 А. Лучше – больше.

С итоге, схема будет такой:

Схема домашнего электрощита с реле напряжения и УЗО

Нагрузки:

1. L1 – Эл.плита, розетки кухни,
2. L2 – Стиральная машина,
3. L3 – Водонагреватель,
4. L4 – Спальня,
5. L5 – Детская,
6. L6 – Ванная,
7. L7 – Гостиная,
8. L8 – Духовка,
9. L9 – Холодильник,
10. L10 – Освещение дома.

Описание устройства щита.

Посредством трехжильного кабеля от ВРУ приходят провода РЕ, L и N. Провод защитного заземления РЕ приходит на шину РЕ, к которой подключаются защитные проводники всех потребителей. Во всех новых щитках эта шина обычно уже присутствует. Если щиток металлический, заземляется и он.

Фаза и нейтраль L и N проходят через двухполюсный выключатель на реле напряжения (об этом писал выше). После реле напряжения фаза и нейтраль поступают на кросс-модуль Х0, который нужен исключительно для удобного, понятного и качественного монтажа. Кросс-модуль содержит 2 шины, каждая из которых должна содержать минимум 5 винтовых клемм. Чтобы не загромождать проводами схему, обозначено подключение одним проводом, на самом деле подключение будет отдельными проводами от Х0 к QF1, QF2, QF3, QF12+QF13.

УЗО QF1 “работает” на две группы – L1 и L2. К УЗО QF2 и QF3 подключены по три группы. Для удобства монтажа предлагаю использовать локальные нейтральные шины, изображенные в верхнем правом углу схемы.

Конвертируем Ватт(Вт) в Амперы(А).

Перевод ампер в киловатты (однофазная сеть 220В)

Для примера возьмём однополюсный автоматический выключатель, номинальный ток которого 16А. Т.е. через автомат должен протекать ток не более 16А. Для того чтобы определить максимально возможную мощность, которую выдержит автомат, необходимо воспользоваться формулой:P = U*I

где: P – мощность, Вт (ватт);

U – напряжение, В (вольт);

I – сила тока, А (ампер).

Подставляем в формулу известные значения и получаем следующее:

P = 220В*16А = 3520Вт

Мощность получилась в ваттах.Переводим значение в киловатты, 3520Вт делим на 1000 и получаем 3,52кВт (киловатт). Т.е. суммарная мощность всех потребителей, которые будут запитаны от автомата с номиналом 16А, не должна превышать 3,52кВт.

Перевод киловатт в амперы(однофазная сеть 220В)

Должна быть известна мощность всех потребителей:

Стиральная машина 2400 Вт, Сплит-система 2,3 кВт, микроволновая печь 750 Вт. Теперь нам нужно все значения перевести в один показатель т.е кВт перевести в вт. 1кВт=1000Вт,соответственно Сплит-система 2,3 кВт*1000=2300 Вт. Суммируем все значения:

2400 Вт+2300 Вт+750 Вт=5450 Вт

Для нахождения силы тока, мощности 5450Вт при напряжении сети 220В, воспользуемся формулой мощности P = U*I. Преобразуем формулу и получим:

I = P/U = 5450Вт/220В ≈ 24,77А

Мы видим,что номинальный ток выбираемого автомата должен быть не менее этого значения.

Переводим ампер в киловатты (трёхфазная сеть 380В)

Для определения потребляемой мощности в трёхфазной сети используется следующая формула:

P = √3*U*I

где: P – мощность, Вт (ватт);

U – напряжение, В (вольт);

I – сила тока, А (ампер);

Необходимо определить мощность, которую способен выдержать трёхфазный автоматический выключатель с номинальным током 32А. Подставляем известные значения в формулу и получаем:

P = √3*380В*32А ≈ 21061Вт

Переводим ватты в киловатты путём деления 21061Вт на 1000 и получаем, что мощность равна примерно 21кВт. Т.е. трёхфазный автомат на 32А способен выдержать нагрузку мощностью 21кВт

Переводим киловатты в амперы (трёхфазная сеть 380В)

Ток автомата определяется по следующему выражению:

I = P/(√3*U)

Известна мощность трёхфазного потребителя,которого равна 5кВт. Мощность в ваттах будет 5кВт*1000 = 5000Вт. Определяем силу тока:

I = 5000Вт/(√3*380) ≈ 7,6 А.

Видим,что для потребителя мощностью 5кВт подойдёт автоматический выключатель на 10А.

Назначение оборудования и важность расчётов

Основное назначение распределительного щита – это защита домашней электросети от перегрузок, а самого помещения от пожара

Тут важно понимать, что проектирование и расчёты всех параметров необходимо провести с максимальной тщательностью.. Например, при неправильном расчёте поперечного сечения проводки и монтаже недостаточной величины, нагрузка на сеть может вызвать возгорание изоляционного слоя

Другая крайность – установка слишком мощных автоматов. В таком случае, электроприборы с высоким потреблением энергии могут вызвать выгорание розеток.

Например, при неправильном расчёте поперечного сечения проводки и монтаже недостаточной величины, нагрузка на сеть может вызвать возгорание изоляционного слоя. Другая крайность – установка слишком мощных автоматов. В таком случае, электроприборы с высоким потреблением энергии могут вызвать выгорание розеток.

Проводка большого сечения, не рассчитанного для конкретных условий, также оставляет сеть беззащитной. При скачке нагрузки, может не произойти защитных действий поскольку автоматические выключатели не успеют вовремя среагировать на критические показатели.

Примерная схема построения электрощитаИсточник ul-avesta.ru

РЩ при однофазной нагрузке

Наиболее простой схемой подключения дома или дачи будет при однофазной нагрузке. Достаточно проанализировать установленную нагрузку и распределить поровну по фазам. В этом случае в сети не будет перекоса фаз.

Разрешенная мощность для частного дома при напряжении на 380 В составляет 15 Квт, в этом случае схема распределительного щита на 15 Квт предлагается проектной документацией.

Однако, это только рекомендации, а подключение потребителей распределяет хозяин по своему усмотрению. От вводного бокса к распределительному щиту прокладывается пятижильный кабель.

Кроме фазных проводов заводятся нулевой и провод заземления. Монтаж щита производится цветными проводами сечением не менее 4 мм. Согласно ПЭУ нулевой провод должен быть обязательно синий или голубой, а провод заземления должен быть желто – зелёный.

Фазные провода могут иметь любые другие цвета. РЩ на 380 В в частном доме при подключении однофазной нагрузки получается достаточно простым, при этом распределительный щит имеет небольшие размеры. В котором монтируются однофазные автоматы и средства защиты УЗО.

К автоматам подключают распределенную нагрузку. Не рекомендуется подключать только освещение на один автомат или только розетки. Нагрузка должна быть распределена равномерно, чтобы исключить перекоса фаз. В корпусе щита монтируют Din-рейку, на которой крепятся автоматы. Ниже монтируются нулевая и шина заземления. Такие электрические распределительные щиты устанавливают для небольшого дачного дома, если к даче подведено трёхфазное напряжение.

При этом нагрузку подключают к дифавтоматам по схеме:

• Котёл и насосы подключают через автомат к первой фазе;
• Розетки и свет на кухне ко второй;
• Свет и розетки зала к третьей.

В случае этом нагрузка будет распределена по фазам относительно равномерно. Такие сборки очень удобны в плане срабатывания автомата. При возникновении аварийного отключения сразу понятно, где произошла неисправность.

Подготовка к установке распределительного щита

Необходимо сделать перед сборкой:

• Выбрать электрощит в соответствии с типом проводки .
• Рассчитать общую нагрузку по мощности каждой группы.
• Рассчитать нагрузки на каждую группу по мощности каждого прибора.
• Продумать места, в которых требуется работа УЗО .

Лучше иметь запасные места для дополнительных УЗО, в частном доме это может пригодиться.

Полный список оборудования:

• Электрощит .
• Однотарифный электросчетчик классом точности от 2.
• Вводный автомат 32 А.
• Двухполюсный на 16 А, 2 штуки.
• Однополюсный резервный, 2 штуки.

Все материалы для сборки могут обойтись Вам от 2000 рублей.

При покупке электрощита не экономьте. поскольку дешевый щиток скорее всего придется переделывать и доукомплектовывать, а плохая пластмасса со временем стать хрупкой. Помимо этого, при пожаре недорогие щитки не соответствуют всем мерам безопасности.

Подключение 380 вольт в частном доме: схема и некоторые требования

Имея на руках проект подключения, можно приступать к основным расчетам: сколько потребуется материала, оборудования и приборов. Так же определить размеры электрощита и все входящие в его состав устройства и элементы.

Принцип данного подключения основан на: все жилы имеют возможность подключаться к водному устройству всего здания, а уж только от него происходит поступление электроэнергии на многотарифный счетчик и затем в распределительный щит. От этого силового щита, который располагается на фасаде дома, провода идут для внутреннего подключения всех помещений.

Схема подключения определяет расположение таких элементов:

• Выключателей;
• Розеток;
• Стабилизирующих устройств;
• Стационарного оборудования.

Самое главное сделать правильное и грамотное подключение всех вводных кабелей, общих линий и дополнительных устройств электрощита

Это устройство имеет важное и необходимое значение для всей схемы трехфазной системы. Перед установкой распределительного щита нужно знать некоторые его особенности

Располагать данное устройство нужно только в свободно доступном месте, при этом его модель должна соответствовать типу помещения. Его соответствие с электропроводкой всего дома, так же играет немало важную роль.

Минимальные требования при проектировании распределительного щита

Помимо важности предварительных расчётов, о которых мы говорили выше, при создании схемы щитка необходимо учитывать некоторые нюансы. В целом, они не требуют неукоснительного выполнения, однако при введении в конструкцию во многом повышают её надёжность и удобство эксплуатации.. С одной стороны, нужно стремиться к простоте устройства, с другой, не пренебрегать советами опытных специалистов

В первую очередь это касается разделение подключений на несколько силовых линий. В аварийной ситуации такой подход позволяет быстрее обнаружить место поломки. Важным моментом при нескольких линиях является возможность лишь частичной потери энергообеспечения помещения.

С одной стороны, нужно стремиться к простоте устройства, с другой, не пренебрегать советами опытных специалистов. В первую очередь это касается разделение подключений на несколько силовых линий. В аварийной ситуации такой подход позволяет быстрее обнаружить место поломки. Важным моментом при нескольких линиях является возможность лишь частичной потери энергообеспечения помещения.

Это правило разделения в полной мере касается и автоматических выключателей. Оптимальное подключение автоматов в распределительном щите выполняется по следующей схеме – каждая комната отдельно. При этом желательно чтобы на линию света и розеток был установлен отдельный автоматический выключатель.

Щиток с цифровыми датчикамиИсточник электрик-электромонтаж-казань.рф

Основное подключение автоматов в щитке выполняется через один центральный выключатель. Не стоит забывать и о приборах с повышенным потреблением энергии – варочных панелях, стиральных машинах и аналогичных. Все они подключаются в сеть через отдельный автомат.

Последовательность правильного монтажа электрического щита

Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы. Только после окончания монтажа, в щиток подводят рабочее напряжение.

Правильная сборка трёхфазного электрощита имеет следующую последовательность:

Установка вводного автомата. Номинал устройства должен охватывать максимально потребляемую мощность. Так как в дом будут заведены 3 фазы, напряжение между которыми составит 380 В, то необходимо устанавливать трёхполюсный автоматический выключатель. Не рекомендуется для экономии средств монтировать 3 однополюсных автомата и соединять их специальной планкой. Вводной автомат устанавливается в левом верхнем углу щита и соответственно маркируется. После вводного автомата необходимо установить УЗО. Номинал устройства должен соответствовать номиналу вводного выключателя

Также следует обратить внимание на ток отсечки — чем меньше этот показатель, тем быстрее УЗО отключит сеть. Существуют дифференциальные автоматы, включающие в себя защитные функции от короткого замыкания и отключение сети при возникновении тока утечки (УЗО и стандартный выключатель). Использовать такое изделие проще, но его стоимость достаточно высока

Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением. На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно. На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей

Использовать такое изделие проще, но его стоимость достаточно высока. Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением. На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно. На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.

После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Пример схемы электрощита, количество автоматов может меняться в зависимости от желания хозяина.

Если щит учёта электроэнергии напряжением в 380 В расположен не на улице, то перед вводным автоматом монтируют сначала его. Но установка прибора контроля за расходом электроэнергии в доме неудобно, так проверяющие лица (для экономии времени и отсутствии хозяев) должны снимать показания на улице.

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Схема электрощитка в частном доме 220 В

Основу распределительного устройства составляют электросчетчик и вводной автомат. Они подбираются в соответствии с мощностью выделенной для энергоснабжения дома, и их параметры не оставляют свободы выбора для домовладельца. Противопожарное УЗО, с током отключения 300 мА, также устанавливается на вводе, а его номинал соответствует номиналу вводного автомата.

А вот количество отходящих линий – прерогатива хозяина дома. Оно зависит от размеров строения и количества помещений в нем. Понятно, что разводка в дачном домке и загородном коттедже отличаются весьма существенно. Основные принципы разделения групп энергопотребителей таковы:

1. Разделяем осветительную сеть и розетки. Это позволит использовать для осветительной сети более тонкий провод, а розетки защитить УЗО.
2. Выделяем ванные комнаты, душевые и баню (если имеется) в отдельную группу, как влажные помещения с повышенной опасностью. Эта группа будет оборудована УЗО с пониженным током срабатывания 10 мА.
3. Для питания мощных потребителей (электрокотел, плита, проточный водонагреватель), выделяем отдельные линии.
4. При необходимости, разбиваем розетки на группы, защищая каждую отдельным автоматическим выключателем и УЗО. Здесь возможно использование дифавтоматов, объединяющих функции упомянутых выше устройств.
5. Устройства защиты от перенапряжения устанавливаются на ввод и защищают все здание.

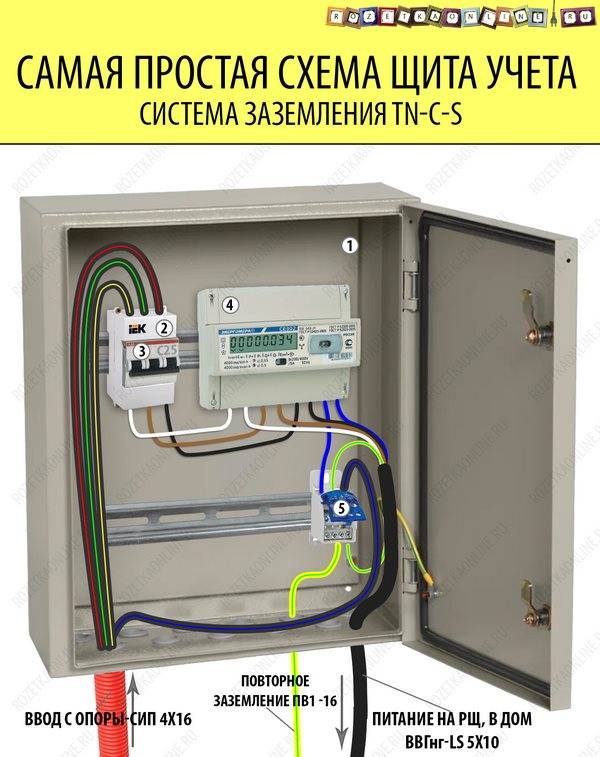

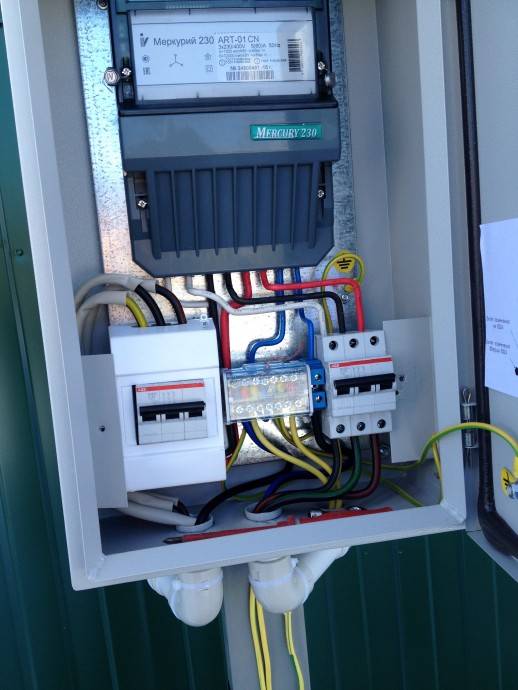

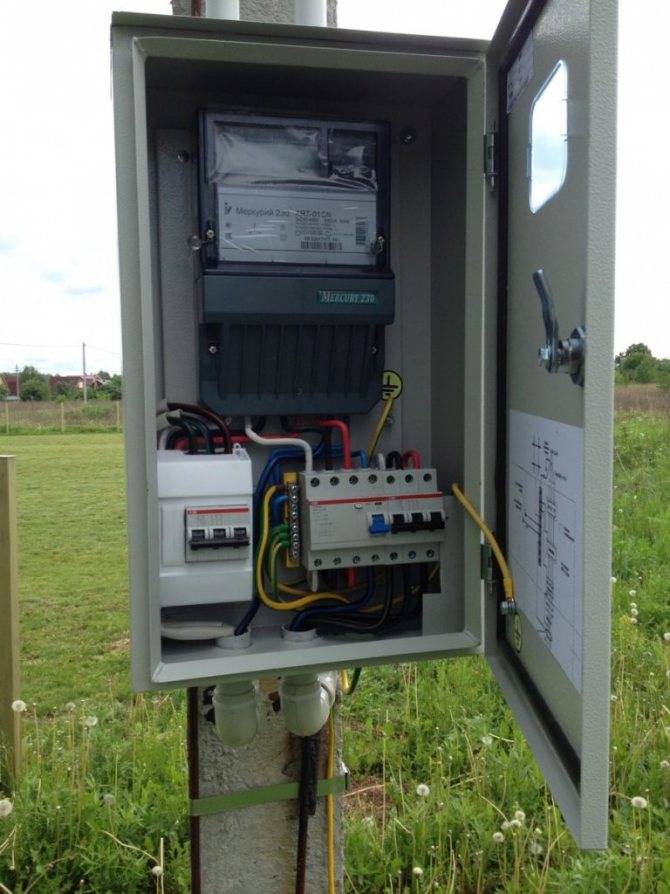

Cхема щита учета электроэнергии 380в для частного дома 15 квт

При подключении частного дома к электросети, вам обязательно потребуется получить у электросбытовой компании (Мосэнерго, Ленэнерго, Свердловэнерго и др., в зависимости региона) ТУ – Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.

В этой статье мы подробно осмотрим схему типового щита учета, а также его модификаций, которые предписывают собирать требования ТУ.

Cтандартные в таких случаях параметры сети для подключения частного дома это:

— 3 фазы

— Напряжение: 380В

— Выделенная мощность: 15 кВт

— Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте — на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.

Важная информация

Прежде чем узнать, как собрать электрощиток, следует ознакомиться с их основными видами. По способу установки их делят на:

• встраиваемые;
• накладные.

По материалу изготовления корпуса на:

• металлические;
• пластиковые.

Электрощиток в частном доме или квартире может быть любого из вышеперечисленных видов. При его выборе, учитывается как, будет производиться монтаж электро-щитка и его дальнейшая эксплуатация. Не лишним будет сказать и о производителях, как самих корпусов, так и комплектующих.

От качества приобретённых материалов во много зависит безопасность и надёжность оборудования. Наиболее известными брендами в этой сфере выступают:

• «ABB»;
• «IEK»;
• «Legrand»;
• «Schneider Electric».

Эти компании, за многие годы присутствия на рынке электроэнергетического оборудования, зарекомендовали себя с самой лучшей стороны.

В заключении вводной части перечислим основные компоненты на основе которых осуществляется сборка электро-щитка. К ним относятся:

• выключатели автоматического типа;
• корпус;
• крепёжная шина для автоматики (DIN-рейка);
• силовая проводка различного сечения;
• шины распределения питания (PE и N);
• электросчётчик
  .

Шины распределения питания для заземленияИсточник www.kipovec.ru

В зависимости от конкретного назначения в щиток могут быть установлены дополнительные элементы или наоборот, некоторые не потребуются. Например, промежуточный распределительный щит, как правило, не требует установки счётчика. Более сложные конструкции могут включать в себя элементы сигнализации и прочих контролирующих приборов.

Советы профессионалов

Теперь нелишним будет обратиться к советам, профессиональных электриков, которые помогут более грамотно выполнить расключение электрического щитка и упростить его эксплуатацию.

Устанавливая распределительный щит в квартире или доме, желательно, создать схему всех подключений с понятными обозначениями. Её можно вычертить или распечатать на бумаге и приклеить с внутренней стороны дверцы корпуса щита. Это позволит, в случае аварийной ситуации и отсутствии хозяина, практически любому оперативно выполнить отключение или включение энергии.

Для удобства обслуживания и проведения ремонтных работ все группы проводки внутри распределительного щита группируются по назначению линий. Группировку можно произвести при помощи изоляционной ленты или пластиковых хомутов. На каждую группу крепятся бирки с соответствующими надписями. Ремонтируя проводку не придётся ломать голову над тем – какой провод за что отвечает и избежать неприятных ошибок.

Ещё раз напоминаем о важности правильного подключения автоматических выключателей – проводники ввода заводятся сверху. Для надёжности осмотрите маркировку на устройствах, большинство производителей размещают на них схему правильного подключения и вопрос – как подключить автомат в щитке, отпадает сам собой.. Образцовый щитокИсточник static.wixstatic.com

Образцовый щитокИсточник static.wixstatic.com

После контрольного запуска, собранного или отремонтированного распределительного щитка он оставляется на несколько часов открытым. При этом нагрузку на сеть желательно повысить до максимума. Через пару часов можно проверить – греются ли компоненты щитка.

При правильной сборке и расчётах повышенной температуры быть не должно. В противном случае необходимо отключать щиток, и искать источник проблемы. Если этого не сделать – короткое замыкание неизбежно.

Примерно один раз в шесть месяцев необходимо протягивать все винты внутри распределительного щита

Это особенно важно при использовании в сети алюминиевых проводов.. Профессионалы рекомендуют не пожалеть трёх мест под установку в щитке модульной розетки

Это позволит подключать к щитку различные инструменты и освещение, полностью обесточив все линии.

Профессионалы рекомендуют не пожалеть трёх мест под установку в щитке модульной розетки. Это позволит подключать к щитку различные инструменты и освещение, полностью обесточив все линии.

Для создания высокотехнологичного щитка распределения, рекомендуется установить в него реле напряжения. Это устройство будет отслеживать показатели сети и в случае критического скачка вверх или падения напряжения автоматически отключит нагрузку. После восстановления номинальных показателей произойдёт включение. Таким образом можно надёжно защитить электроприборы имеющие повышенные требования к напряжению сети.

Устаревшие автоматы – «пробки»Источник homemasters.ru

Ещё раз обратите на размеры корпуса, как говорилось выше, он должен быть «на вырост» обеспечивая возможность расширения системы. Более просторный корпус снижает взаимный перегрев элементов и повышает срок их службы.

Протягивание креплений контактов можно совместить с уборкой внутри корпуса распределительного щита. Грязь заставляет элементы щитка сильнее греться, а пыль и паутина могут стать источниками коротких замыканий.

Еще пример сборки щитка в видео:

Заключение

В заключение можно сказать, что при должной аккуратности самостоятельная установка распределительного щита – мероприятие вполне осуществимое. Главное не забывать о технике безопасности и правильно сделать расчёты. Однако, чтобы гарантированно избежать ошибок, лучше доверить это дело профессионалам.

Из каких элементов состоит электрический щит

Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.

Электрощит частного дома, перечень элементов:

1. Счётчик электрической энергии. Счётчик является первым элементом, который должен быть установлен в щите. Лучшим решением станет покупка электронного устройства, рассчитанного на подключение трёх фаз. Такие измерительные приборы обладают высокой точностью и длительным сроком эксплуатации. Вся информация выводится на цифровой экран. Электронные счётчики могут быть запрограммированы на функционирование в нескольких тарифах.
2. Электрический щит. Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов. Цена на изделие варьируется в зависимости от наличия DIN-рейки, встроенного замку, а также смотрового окна (специально для снятия показаний со счётчика). Следует обратить на защиту от пыли и влаги, её уровень должен составить не менее IP 54. Габариты — 445×400×150, и толщины стенки в 1 мм.

3. Вводной автоматический выключатель. Следует приобретать трёхполюсный автомат, ведь заводимое напряжение в дом составит 380 В, а это означает наличие трёх фаз.

4. Устройство защитного отключения (УЗО). Монтируется в обязательном порядке, так как является защитным элементом при появлении опасного потенциала на корпусе электроприбора.
5. Автоматические выключатели. Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее.
6. Реле напряжения. Защищает бытовые электроприборы от скачков напряжения. Многие пользователи устанавливают реле, но оно не является обязательным элементом. Также сейчас получило широкое применение устройство защиты от импульсных скачков (УЗИП). Например, при ударе молнии в воздушную ЛЭП, напряжение в доме достигнет высоких пределов, что станет губительным для всей техники. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.
7. Измерительные приборы. Также являются необязательным элементом электрощита. К измерительным приборам относятся амперметры и вольтметры, часто комбинируемые в одно изделие.
