Для чего нужна обвязка скважины и как она выполняется

Пошаговая инструкция по обустройству

Сначала необходимо определиться с местом, где будет располагаться скважина. Чтобы обустроить источник, следует соблюдать последовательность действий:

  1. Необходимо пробурить скважину.
  2. Приступить к монтажу кессона.
  3. Засыпать землей до краев котлован и утеплить люк.
  4. Сделать установку оборудования, которое предназначено для эффективной и бесперебойной подачи воды.

Чтобы отремонтировать конструкцию кессона своими руками, следует придерживаться последовательности операций:

  1. Проделать отверстие в дне резервуара. Оно должно располагаться на расстоянии 3 см от центра дна. Такое отверстие необходимо, чтобы установить гильзу.
  2. Патрубки, предназначенные для кабеля и водопроводных труб, необходимо вварить в стенки резервуара.
  3. Выкопать котлован таким образом.
  4. Обрезать колонну.
  5. В форме брусьев уложить опоры. Они предназначены для размещения кессона.
  6. Произвести стыковку гильзы резервуара с обсадной трубой по схеме. Отрегулировать конструкцию, после чего ее приварить.
  7. Бруски следует убрать из-под камеры, поместить ее в скважину.
  8. Ввести кабель и трубы в ниппели.

Инструкция по обустройству.

Особенности выбора оборудования

К базовым элементам скважины относятся:

  • насос;
  • гидропневмоаккумулятор;
  • оголовок.

Насос является основным видом оборудования. Для скважины можно использовать как погружной, так и поверхностный тип. Первый вид насоса опускается на глубину скважины более 10 м, а второй – на глубину менее 10 м.

Шаг 1 – подбираем оптимальный тип насоса

Существует 2 типа насоса:

  • поверхностный;
  • погружной.

Первый тип предназначен для установки оборудования на поверхности. Размещаются такие насосы в камере. Монтаж и обслуживание кессонов несложны. Можно выделить 2 вида поверхностного насоса:

  • вихревой – необходим, чтобы поднять воду с малой глубины;
  • центробежный – способен откачивать воду с глубины до 10 м.

Такое оборудование продается чаще всего с укомплектованной автоматикой, которая управляет его включением и выключением.

Выбор типа насоса.

Погружные насосы предназначены для погружения в скважину. С их помощью можно добыть воду, которая находится на большой глубине. Такие кессоны комплектуются выключателями. Они страхуют устройство от поломок.

Дорогостоящие насосы оборудованы специальными фильтрами, которые позволяют перекачивать воду с твердыми примесями. Перед покупкой кессона нужно определиться с тем, какого диаметра он должен быть.

Шаг 2 – гидроаккумулятор для скважины

Устройство плавно регулирует давление воды в трубопроводной магистрали. Также оно предназначено для предотвращения гидроударов.

Если механизм присутствует в системе водоснабжения, то насосное оборудование не изнашивается в течение длительного времени.

Шаг 3 – оголовок в конструкции скважины

Оголовок является защитным устройством. Монтируется он на торцевой части скважинной трубы. Предназначено устройство для того, чтобы в устье скважины не попадали посторонние предметы и грязь.

Оголовок представляет собой опору, с помощью которой насосное оборудование устанавливается подвесным способом. Изготавливается он из металла или пластмассы. Пластиковый способен выдерживать до 200 кг нагрузки, а металлический – до 500 кг.

Если необходимо оборудовать глубокую скважину, следует применять оголовок из металла.

Подберите насосную и фильтровальную системы

Главным показателем, на который нужно ориентироваться при выборе насоса, является его производительность. Это номинальный показатель количества жидкости, которую можно перекачать за один час. Но есть два условия, которые нужно обязательно выдержать:

  1. Производительность насосной станции не может быть большей, чем дебит скважины.
  2. Мощности должно быть достаточно, чтобы продавливать жидкость по трубопроводу к потребителям в нужном количестве.

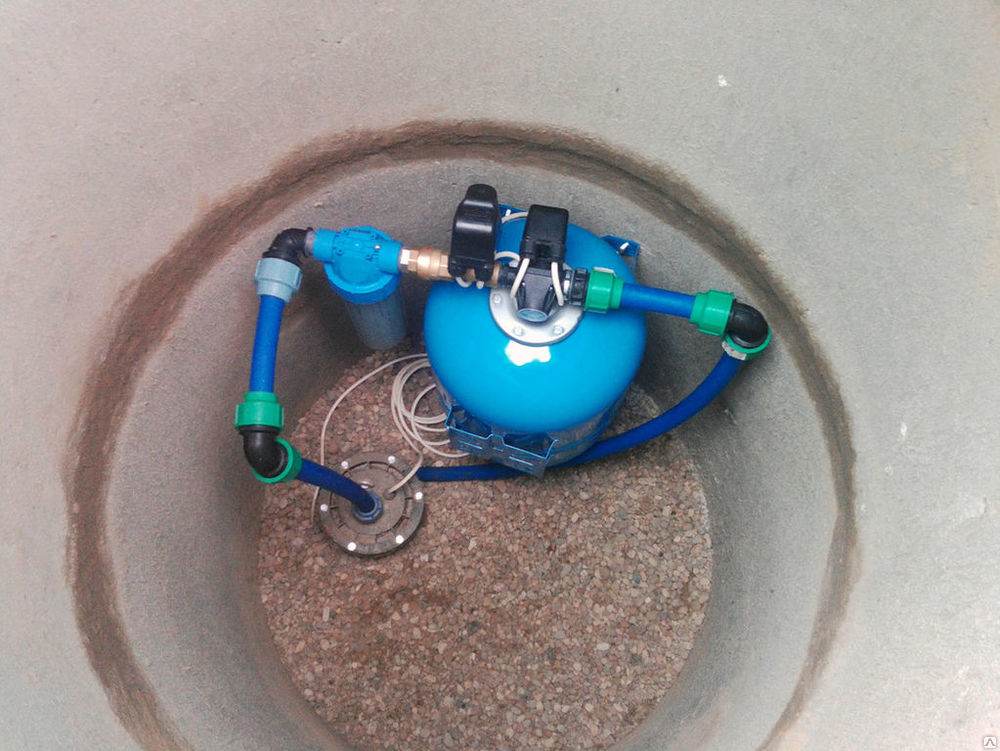

В кессон можно установить насосную станцию. Одним из эффективных способов оборудования скважины является установка глубинного погружного скважинного насоса, который опускается в обсадную трубу. Но если выбор пал на насосную станцию, помимо собственно прокачивающего устройства в кессоне можно смонтировать систему предварительной очистки и гидроаккумулятор.

В этом случае преимуществом является то, что все узлы находятся вне дома, но при необходимости их обслуживать, проблем не возникает. Достаточно открыть люк, и все приборы находятся в доступности. Это нужно при обслуживании фильтра, ремонте насоса, ревизии гидробака. Здесь же монтируется обратный клапан, который не позволяет воде стекать в скважину, когда система не активна.

Гидроаккумулятор

Задача гидроаккумулятора – поддерживать постоянное давление в трубопроводе, чтобы каждый потребитель получал достаточный напор.

Полный печень решаемых задач выглядит так:

  • предотвращение гидроударов, способных вывести из строя элементы и узлы;
  • экономия моторесурса насоса методом периодических отключений когда это возможно;
  • накапливание запаса жидкости, который можно использовать в случае поломки насосной станции.
  • поддержание давления в трубопроводе постоянным в допустимых пределах.

При выборе оценивают производительность насоса и потребности семьи в чистой воде, используемой в бытовых целях.

Подвод трубопровода и монтаж дополнительного оборудования

Главный документ при проектировании обвязки скважины на воду – схема прокладки трубопровода. Сами трубы входят в кессон через специальные отверстия в стенках, которые должны обеспечивать герметичность. Шланг можно подсоединить к насосу через гибкий патрубок или жестко при помощи резьбового соединения.

https://youtube.com/watch?v=_DL1MeKUuo4

Дно кессона, как и днище траншей под трубопровод засыпается песком и щебнем, что формирует дренажный слой. Трубы придется изолировать, чтобы избежать замерзание воды зимой. Глубина промерзания грунта в большинстве регионов ниже, чем глубина траншеи под трубопровод. Если трубы металлические, их потребуется обработать составом против коррозии.

Приямок

И если открытую обвязку можно использовать только летом, то находясь в приямке, оборудование находится в безопасности от мороза. Поэтапно работы по организации приямка выполняются в следующей последовательности:

  1. Выкапывается яма до уровня промерзания грунта в регионе.
  2. Застилается дренажный слой, устанавливается армосетка, бетонируется днище.
  3. Выкладываются стенки из кирпича, шлакоблока или иных материалов.
  4. Устраивается обратная засыпка. Можно использовать керамзит, гравий, шлак и т.д.
  5. Конструкция закрывается сверху плитой с отверстием для люка.
  6. Устанавливается люк.

Когда выкладываются стенки приямка, важно оставить отверстия для входа труб. В идеале работы выполняются, когда трубопровод уже проложен

Чтобы подсоединить насос к скважине используют оголовок стандартной конструкции.

Монтируем погружной насос

Для тех скважин, которые имеют глубину более 30 м и берут воду из песочного слоя, требуется погружной насос. Установка насосного оборудования также является частью работ по обвязке.

Для того чтобы процедура была выполнена правильно, нужно подобрать оптимальное оборудование по диаметру шахты. Он должен легко погружаться вниз, иначе мотор будет переохлаждаться, а в результате и выйдет из строя.

Опускать нужно вместе с собранной подающей трубой, которую наращиваем по мере углубления. На сколько погружать зависит от того, какая глубина водозабора, а также от качества водяной жилы. Как правило, опускать нужно на верхний уровень фильтрующей колонны, но в некоторых случаях можно опускать и ниже

Важно знать, что ни при каких обстоятельствах насос не должен находиться слишком близко ко дну, он должен располагаться не ближе чем 1 метр. Очень много зависит и от того, какая его мощность

Погружать на максимальную глубину можно только насосы центробежного типа.

Варианты обустройства скважин без кессона

Мы также готовы предложить клиентам обустройство скважины без кессона. Этот вариант предпочтителен в том случае, если работы ведутся на дачном участке, где владельцы пользуются водой лишь периодически, либо желают сэкономить. На выбор – летний вариант и скважина с установкой адаптера.

Управление летней конструкцией осуществляется вручную. Провода, питающие насос, подключаются к выключателю. Включив подачу электричества, насос начинает качать воду в требуемом количестве. Кран находится на улице. Обустройство скважины такого типа подходит заказчикам, не нуждающимся в водоснабжении дома.

Скважинный адаптер являет собой небольшое устройство, состоящее из двух частей. Каждая из них соединяется методом «Ласточкин хвост». Этот вариант понадобится тем, кому надо обустроить систему водоснабжения в доме, подавая жидкость сразу на дом, без хранения в кессоне.

Вне зависимости от персональных предпочтений клиента, мы готовы справиться с выполнением заказа любого уровня сложности. А при возникновении дополнительных вопросов менеджеры всегда будут рады провести индивидуальную консультацию.

Скважинный адаптер

Подключение скважины к дому своими руками с помощью адаптера считается наиболее дешевым, быстрым и надёжным вариантом. Устройство скважинного адаптера позволяет быстро вынимать насос, находящийся в скважине, из обсадной трубы непосредственно на участке. В случае возникновения необходимости в промывочных или ремонтных работах, обслуживать скважину, обустроенную данным методом, будет довольно просто.

В этом случае подвижную часть адаптера и насос извлекают из обсадной трубы. После проведения необходимых работ насос можно снова легко опустить, а адаптер надёжно зафиксировать на его неподвижной части:

  1. Необходимо вмонтировать адаптер в обсадную трубу, сделать траншею глубиной 1,5-1,8 метра к дому и по ней проложить водопроводную трубу. Соединение подвижной части адаптера с трубой подачи воды и насосом выглядит следующим образом:

  1. Для защиты водопровода и скважины от морозов необходимо прокладывать водопровод ниже уровня промерзания земли. При наличии частых перебоев с подачей электричества вода из скважины может быть поднята с помощью генератора. Для соединения водопровода с определённым местом в доме траншея должна проходить под фундаментом. Однако в некоторых случаях возникает необходимость изготовления отверстия в фундаменте и стене жилого строения, при этом отверстие необходимо делать под углом к полу. Чаще всего для этого используют устройство алмазного бурения.

  1. В жилом помещении, установленном на сваях, водопроводная и канализационные трубы должны быть утеплены. Для этого скважинный водопровод оснащается греющим кабелем, который располагается внутри его.

  1. Для скважин с дебетом больше, чем 150 литров в час, в помещении следует установить комплекс насосного оборудования, который представляет собой фильтр, мембранный бак ёмкостью 100 литров, саморегулирующий греющий кабель и реле автоматического типа, которое будет защищать насос от работы без воды.

  1. Автоматика водоснабжения может быть размещена в подвале или под кухонной мойкой. Каждый домовладелец сам определяет наиболее удобное место её расположения. Так, автоматику можно установить и под лестницу, которая ведёт на второй этаж, как изображено на фото, и в котельную. Мембранный бак со всем оборудованием занимает площадь около 0,8 м².

Устройство источника: выбираем самый лучший

Для круглогодичной подачи воды в свой загородный дом наиболее часто используются песчаные или артезианские скважины. Разберем подробнее, какая из них лучше всего подойдет для вашего участка.

Песчаная скважина способна обеспечить чистой проточной водой небольшой дом и его придомовую территорию, из расчета среднего потребления не более 1,5 куб. м/час. Она идеально подойдет для дачи или небольшого коттеджа.

Бурится на глубину от 10 до 50 метров, чего хватает в большинстве случаев. Жидкость в такой скважине обычно чистая, но тем не менее установка фильтров обязательна, так как может содержать в себе различные примеси. Производительность довольно скромная не более 5 куб.м/час, и срок ее работы обычно находится в пределах 10 лет.

Бурится она на глубину более 100 метров. Главным достоинством считается огромный запас чистейшей воды. Она способна отдавать до 10 куб.м/час. Обычно этого хватает для бесперебойного водоснабжения большого дома с участком, в котором проживают 4–6 человек. При должном уходе способна проработать не менее пятидесяти лет.

Установка кессона на верхнюю часть обсадной трубы

Кессонная яма – один из способов обвязки скважины, который предполагает, что оголовок и оборудование спрятан. Суть устройства в том, что в земле роется приямок, в котором находится верхняя выступающая из грунта часть обсадной трубы.

Такая схема обвязки скважины может быть реализована следующим образом:

  1. Железобетонными кольцами. Монтаж занимает минимальное время, так как заключается в установке одного-двух бетонных колец, которые накрываются плитой с люком для обслуживания. Недостаток – слабая герметичность. Днище кессона заливают бетоном, предварительно связав армированный каркас.
  2. Кессон из металла. Сталь обойдется дороже колец, но конструкция будет герметичной. Снаружи металл обрабатывается антикоррозийным составом, гидроизоляцией. Сборку можно выполнить собственными руками, использование крана не обязательно, но потребуется сварочный аппарат.
  3. Кессон из пластика. Этот материал не подвержен коррозии, легкий и долговечный. Конструкция герметична. Верхняя крышка оборудуется люком. Внутри размещается электронасос, кабель, трубы. Наружу ничего выводить не нужно, если трубопровод уложить в траншею, вырытую в земле.

Но чтобы система работала исправно, нужно правильно ее укомплектовать. Для этого производятся расчеты с целью выбрать оснащение, характеристики которого удовлетворяли бы потребностям.

Что нужно знать

Используют недоукомплектованные резервуары

Наши заводские кессоны оборудованы специальной гильзой для крепления к обсадной трубе, лесницей и «усиками» под замок

Врезка водопроводной трубы происходит негерметично, в результате кессон и источник заливаются грязной водой

Выполняя обустройство скважины, повышенное уделяем герметичности соединений, чтобы избежать любых протечек в процессе эксплуатации

Иногда при большой глубине скважины вес водоподъемного оборудования достигает 150-200 кг, при опускании легко уронить или зацепить насос в трубе

Опуск насоса всегда выполняется аккуратно при помощи нескольких монтажников, иногда устанавливается дополнительная лебедка

Ставят пластиковый кессон без «якорения». В результате через некоторое время он всплывает вместе с оборудованием, нарушая работу всей системы

Чтобы правильно установить пластиковый кессон, монтаж которого отличается сложностью и большими трудозатратами, нужно использовать бетонные плиты

Для чего нужна обвязка устья скважины

Обвязка скважины – комплекс работ по обеспечению бесперебойной работы автономного водопровода

Обвязка – это комплекс инженерных работ, которые обеспечивают эффективное подключение к водопроводной системе, а также бесперебойную и беспрепятственную эксплуатацию погружного или поверхностного насоса.

Как правило, после проведения работ, удается решить следующие задачи:

  • Защита сети автономного водоснабжения от промерзания с приходом холодов.
  • Обустройство подходящего места для насосного оборудования, куда без проблем можно приблизиться для обслуживания и ремонта оборудования.
  • Защита обсадной трубы от отрицательного воздействия окружающей среды, например, осадков, мусора.
  • Подключение напорной трубы от электронасоса к сети водоснабжения.

В завершение нужно опустить погружной насос на требуемую глубину, что позволит эффективно поднимать воду на поверхность без утраты производительности и мощности насосной станции.

Процесс обвязки скважины имеет перечень требований. Необходимые условия:

Монтаж кессона непосредственно на устье или верхней части обсадной трубы.
Подбор насосного оборудования и его установка, также важно позаботиться об обеспечении системы электропитанием.
Копка траншей, а также укладывание в них труб до водозаборных точек в строгом соответствии с проектом.
Монтаж основного и вспомогательного оборудования, которым ранее не был оснащен кессон.

Схема водоснабжения частного дома из скважины

Организация водоснабжения частного дома включает в себя несколько обязательных элементов, без которых не обходится любая водозаборная система. Основными из них являются:

  • Электронасос. Это может быть погружной глубинный или поверхностный насос в составе станции, когда уровень воды довольно высок, чаще всего для забора жидкости используются центробежные виды.
  • Скважинная обсадная труба с системой крепления насоса. Здесь также существует несколько вариантов в виде скважинного оголовка, адаптера или обычной трубы от поверхностного электронасоса, помещенной в скважину.
  • Помещение для размещения насосного оборудования. Это может быть приямок, кессон, небольшой сарай на поверхности или отдельная комната внутри жилого дома.
  • Трубопровод. Обычно в качестве труб используются изделия из полиэтилена низкого давления (ПНД), опущенные в землю на глубину, исключающую их промерзание.
  • Автоматика. Она состоит из системы фильтров, реле давления и холостого хода, гидроаккумулятора, манометра, при использовании поверхностного насоса для скваины все перечисленные узлы входят в состав насосной станции.
  • Приборы для управления подачей воды. Подключение пользователей к источнику водоснабжения происходит при помощи различных фитингов, муфт, шаровых кранов.

Рис. 2 Схема обвязки скважины с установкой автоматических приборов

Схема подключения и обвязка гидроаккумулятора

Для надежной эксплуатации насоса его подключают к автоматической системе управления, состоящий из реле, манометра и гидроаккумулятора. Гидроаккумулятор является наиболее массивным элементом и выполняет в системе следующие функции:

  • Предотвращает появление гидравлических ударов во время циклов включения отключения насоса.
  • Сокращает время включения электронасоса, увеличивая тем самым срок его службы.
  • Поддерживает в системе постоянное давление.
  • Создает некоторый запас воды при отсутствии водоснабжения.

Выбор оборудования для водозабора подразумевает использование гидравлического бака нужного объема, который рассчитывают с учетом потребления воды, при покупке чаще отдают предпочтение приборам баллонного типа.

При монтаже гидроаккумулятор должен находиться рядом с основными приборами автоматики, которые подключают непосредственно к входному штуцеру гидробака или для его соединения делается отвод в виде гибкого армированного напорного шланга нужного сечения.

Рис.10 Установка погружного насоса

Обвязка скважины является обязательным условием оптимального функционирования системы водоснабжения. Наиболее популярным видом является использование кессона – такая система защищает водопроводную магистраль от замерзания в зимнее время и в нее можно устанавливать насосное оборудование из объемного гидробака и приборов автоматической системы управления.

Цена двойной обсадки: за что платим?

Очевидно, что две трубы обойдутся дороже одной. Бурение скважины увеличенного диаметра также потребует дополнительных финансовых вложений. В результате общая цена скважины растет. Надо выяснить, что мы получаем, используя двойную обсадку?

При правильной установке обеих колонн — обсадной и эксплуатационной — повышается степень изоляции артезианской воды от загрязненной воды из промежуточных слоев и верховодки. Известное достоинство пластика — коррозионная стойкость, которая гораздо выше, чем у черной стали. Сталь ржавеет со скоростью 0,1 мм в год. На самом деле это очень мало — при толщине стенки обсадной трубы 4 мм сквозное отверстие из-за коррозии появится лишь через 40 лет. Пластик продлевает срок жизни скважины приблизительно в 2 раза. Если через 40 лет в стальной трубе появится сквозное отверстие, то пластик останется абсолютно целым и продолжит защищать артезианскую воду от внешних загрязнений.

Защищает ли вторая пластиковая труба от уровня ржавчины в воде? Нет, так как ржавчина (как и соли жесткости) попадает в водозабор не от стальной обсадной колонны, а непосредственно из известняка. Пищевой пластик был специально разработан для деталей и узлов различного оборудования, имеющего постоянный контакт с пищей и питьевой водой. Будучи химически инертными, даже при постоянном контакте с питьевой водой трубы из ПНД или ПВХ не снизят ее качество. Следует заметить, что в общих системах водоснабжения используются обычные трубы из черной стали, но никто не высказывает недовольства по поводу незначительного количества ржавчины, попадающего в воду. Это количество еще больше уменьшится при ежедневном использовании водопровода.

Только скважина с длительным сроком жизни и стабильным дебитом пригодна для организации автономного водоснабжения в загородном доме постоянного проживания. Данным условиям соответствует артезианская скважина с двойной обсадкой.

На этом фоне особенно неубедительно звучат заявления некоторых самодеятельных «дешевых» буровиков о ненужности дополнительной защиты трубы — будь то более высокий уровень герметизации, дополнительная труба внутри основной и др. Утверждение, что двойная обсадка нужна лишь буровикам из-за большей рентабельности, как минимум необъективно. Двойная обсадка значительно продлевает срок безаварийной работы скважины, то есть обеспечивает то, в чем напрямую заинтересован заказчик. Думается, причина негативных отзывов о двойной обсадке проста — самодеятельные буровики не обладают ни знаниями, ни оборудованием для того, чтобы произвести качественную обсадку артезианской скважины двумя трубами.

Тэги на странице:

Наши телефоны +7(937)532-77-37, +7(8442)50-18-61

Выбирать Вам!

Мы работаем на рынке с 2008 года, успешно предоставляя комплекс услуг по организации водоснабжения и канализации. При этом сотрудники могут справиться с задачей любой сложности.

Компания «Эксбур» гарантирует для своих клиентов:

  • ответственный подход к выполнению поставленной задачи;
  • решение проблемы любой сложности с предоставлением эффективного решения;
  • использование только проверенного и качественного оборудования;
  • гибкость ценовой политики;
  • персональную работу с каждым заказчиком.

Все работы выполняются оперативно и слаженно, а объект сдается в установленный срок, обеспечивая удобство для заказчика.

Разделение по типам

Говоря о том, какие конкретно бывают скважины на воду, нельзя не отыскать в памяти о колодце. Его теоретически кроме этого можно считать одной из разновидностей скважин, лишь громадного диаметра, но это отдельная, широкая тема. А на данный момент мы будем разглядывать материал конкретно по скважинам. Типы скважин на воду разнообразием не отличаются, правильнее основных всего 2, артезианский и песчаный.

Вода из песчаной скважины

  • Данный тип есть наиболее распространенным, но он больше подходит для сугубо личного пользования. Вода из этого уровня, как правило, по своим параметрам классифицируется как техническая и обычно годится лишь для полива либо купания.
  • Глубина залегания песчаных водоносных слоев мала, в среднем 10 – 50 м. Буровые работы ни при каких обстоятельствах не были легкими, но конкретно для этих пластов, в полной мере реально произвести целый цикл работ своими руками. Единственное исключение, это в то время, когда на вашем участке через несколько метров начинается сланец, пройти его самостоятельно у вас не окажется.
  • Положительными моментами кроме этого являются:
  • Цена на все работы, и на буровое оборудование и обустройство конструкции скважины будет в полной мере доступна.
  • Само бурение, большое количество времени не займет. В случае если привлечь 3 – 4 ассистента, то вы в полной мере имеете возможность совладать за выходные.
  • Кроме этого имеется и неприятные моменты:
  • Не факт, что при бурении у вас вода отправится там же, где и у соседей, пласт возможно неравномерным.
  • Из-за малой глубины, имеется возможность проникновения в воду загрязнений.
  • Пласт возможно нестабилен, исходя из этого бурить под домом не следует, вода в любую секунду может уйти.
  • Бывает сложно отыскать место для бурения, поскольку по санитарным нормам нельзя вести подобные работы ближе 20 м от потенциального источника загрязнения. Это возможно мусорная свалка либо простая сливная яма.
  • Дополнительные, наземные фильтровальные системы для очищения технической воды обойдутся вам дорого.
  • Срок работы скважины на воду в песчаном горизонте, в большинстве случаев, не превышает 15 лет.

Артезианский вариант

  • Это вода из глубоко залегающих пластов известняка. Известняк достаточно крепкая порода и она, своим панцирем надежно защищает подземные озера. Возраст таких отложений исчисляется сотнями тысяч лет, исходя из этого вода в них имеет высокие характеристики по качеству.
  • Вариант бурения своими руками возможно откинуть сходу. Дело в том, что минимальная глубина ствола тут будет 50 м, по максимуму может доходить до 200 м. Но это еще не все, пробурить известняк без спецоборудования не окажется, порода достаточно крепкая.
  • В случае если с этим согласиться, то возможно отыскать массу плюсов:
  • Эти пласты стабильны и в местной геологоразведке вы, наверняка, отыщете относительно правильную данные по глубине залегания и мощности пласта.
  • Не смотря на то, что цена обустройства, естественно, будет выше, но такие стволы возможно смело бурить под жилым домом. Срок работы таковой скважины будет порядка 50 лет.
  • Высота водяного столба будет большая, поскольку вода на таковой глубине находится в условиях избыточного давления. В то время, когда вы пробьете кровлю пласта, вода устремится вверх по стволу.
  • Для таковой воды, в подавляющем большинстве случаев, не нужно установка дополнительных фильтров.

По сути, минус тут лишь один, бурение артезианской скважины требует средств. Не смотря на то, что все затраты с лихвой компенсируются тем, что вы, как минимум, на ближайшие 50 лет станете обеспечены чистейшей водой, причем в достаточном количестве.
