Как самостоятельно изготовить буровую установку для скважин на воду

Абиссинский колодец

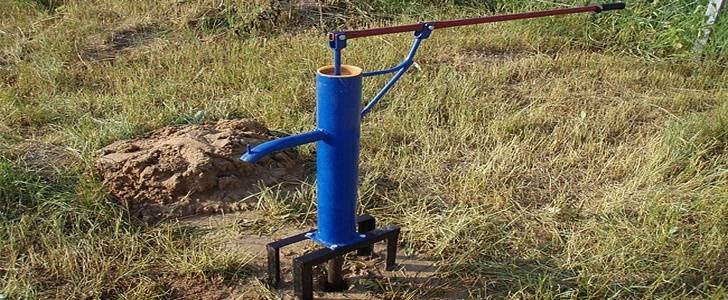

Абиссинская скважина на участке

Несмотря на свое название, «абиссинки» на самом деле являются скважинами, которые нередко называют «иглами». Ввиду небольшой глубины суточная производительность таких конструкций невысокая – не более 25 кубометров. Скважина характеризуется простотой конструкции и состоит из следующих элементов:

  • конусообразного фильтра;
  • поверхностного устройства для подачи воды (насосной станции или ручной «качалки»);
  • трубы ø25 см.

Забивка «абиссинского колодца»

Вначале нужно уяснить ряд нюансов, связанных с установкой.

  1. Недопустимо бурение вблизи туалетов, ЛОС, мусорных куч и т. д.
  2. Монтаж «абиссинки» возможен лишь в том случае, если водоносный слой расположен не глубже 8 м от поверхности.
  3. Поверхностный насос, используемый для подобных скважин, не способен справиться с твердой породой.
  4. Ручной насос станет отличным дополнением к электрическому. Более того, он сделает водоснабжение участка автономным от электроэнергии.

Плюсы и минусы конструкции

К преимуществам «абиссинки» можно отнести:

  • легкость монтажа (вся процедура обустройства занимает не более десяти часов);
  • низкую цену установки;
  • условную мобильность – при необходимости скважину можно разобрать и установить в другом месте;
  • отсутствие необходимости в получении специального разрешения на бурение;
  • низкую жесткость получаемой воды, минимальную концентрацию неорганического железа;
  • возможность установки внутри здания.

Но есть и недостатки:

  • просачивание загрязнений ввиду небольшой глубины;
  • скважина подходит не для всех типов почвы.

Бурение скважины переносными установками

Изготовление конструкции

Вначале нужно подготовить все элементы скважины.

Шаг первый. В качестве фильтра используется труба ø25 см длиной 1-1,1 м. В стенках трубы проделываются щели по 2,5 см с шагом в 2 см (не на всю длину, а только на 80 см).

Изготовление фильтра

Шаг второй. Затем будущий фильтр обматывается стальной проволокой и закрывается сеткой из «нержавейки» размером 16х100 см. Для крепления сетки используются хомуты – их нужно устанавливать с шагом в 10 см.

Шаг третий. Еще один элемент фильтра – стальной наконечник длиной 10 см. Его можно предварительно заказать у токаря.

Забойник с конусом

Забойник с конусом

Шаг четвертый. Сетка с наконечником фиксируются посредством оловянного припоя.

Шаг пятый. Оставшиеся трубы нарезаются на отрезки по 1-1,5 м. На концах отрезков нужно нарезать небольшую резьбу.

Монтаж

Ниже приведен самый простой вариант монтажа, не требующий применения спецтехники.

Шаг первый. Вначале в требуемом месте выкапывается яма размером 1х1х0,5 м.

Шаг второй. Затем следует предварительное бурение при помощи простого садового бура. Примерно через полметра бур наращивается трубой ø12 см (для соединения используются болты и муфты из трубы несколько меньшего диаметра).

Шаг третий. После появления мокрого песка бурение прекращается и начинается собственно забивка. Ранее приготовленная конструкция устанавливается в скважину и забивается бабкой и обычной кувалдой. Для этого верхний участок трубы обматывается льном, на него надевается бабка. Удары наносятся по бабке до тех пор, пока труба не скроется полностью – после этого крепится следующий отрезок и процедура повторяется.

Бурение абиссинского колодца схема

Периодически в трубу заливается вода и производится прослушивание. Через каждые полметра труба поворачивается по часовой стрелке, при этом нужно следить за звуком:

  • в крупнофракционном песке будет издаваться скрежет;
  • в мелкофракционном – шелест;
  • в глинистом грунте никаких звуков не будет.

При появлении шума скважина заливается водой. Если вода исчезает медленно, значит, нужно пройти еще полметра, а если достаточно быстро, то всего 30 см.

Ручной насос

Ручной насос

Шаг четвертый. Остается лишь установить насос. Конструкция ручного насоса предельно проста – поршень, установленный в полый металлический цилиндр. По окончании установки скважина прокачивается до тех пор, пока не появится чистая вода. Основание заливается цементным раствором. При желании «абиссинку» можно подключить и к насосной станции.

Абиссинский колодец

Ни в каком особом уходе «абиссинские колодцы» не нуждаются. Вероятно, лет через десять снизится водоподача, но это легко исправить чисткой фильтра или промыванием шахты сильным напором воды.

Прокачка скважины

Самодельная МГБУ

На этой схеме изображены основные рабочие узлы МГБУ, которую вы можете изготовить по нашим чертежам.

Чертеж буровой установки

Сборка буровой установки начинается с рамы. Стойки для рамы на буровую установку делают из трубы ДУ40, толщина стенки 4мм. «Крылья» для каретки-ползуна – из ДУ50, толщина 4мм. Если нет со стенкой 4мм, берите 3,5 мм.

Скачать чертежи для малогабаритной буровой установки можно по ссылкам ниже:

  1. Верхняя рама: chertyozh_1_verhnyaya_rama
  2. Нижняя рама: chertyozh_2_nizhnyaya_rama
  3. Ползун буровой: chertyozh_3_polzun
  4. Гильза-ползун: chertyozh_4_gilza_polzun
  5. Рама в сборе: chertyozh_5_rama_v_sbore
  6. Двигатель и ползун: chertyozh_6_dvigatel_i_polzun
  7. Узел А МГБУ: chertyozh_7_uzel_a

Вертлюг буровой, штанги и замки

Буровой вертлюг и буровые штанги на первых порах рекомендуем приобрести готовые. В изготовлении этих частей очень важна точность обработки, поскольку нагрузки на эти узлы большая.

Вертлюг из подручных средств делать не рекомендуем. Одна малейшая неточность — и выйдет из строя.

Если решите заказать вертлюг, то потребуется найти токаря со станком на ЧПУ.

Для вертлюга и замков потребуется сталь:

  • Замки – 45 сталь.
  • Вертлюг – 40Х.

Скачать чертёж самодельного бурового вертлюга можно здесь: вертлюг для мгбу своими руками

Сэкономить на покупке готовых узлов можно, но на поиски мастера уйдёт много времени. Но оно того стоит — самодельные детали значительно дешевле, чем покупные. Для начала приобретайте детали на образцы. Токаря работают качественнее, когда у них на руках чертежи и шаблоны.

При наличии заводских образцов намного проще будет проверить качество работы. Например, если токарь сделал буровые штанги и замки, то берёте заводские и самодельные детали и привинчиваете их друг другу – проверяете качество резьбы. Совпадение должно быть 100%!

Не покупайте запчасти по доставке. Это нужно чтобы не купить брак – такое, к сожалению, случается. А главное – если заказывать доставку издалека, то можно прождать не один месяц.

Чертежи замков на МГБУ своими руками

Резьбу на буровых штангах советуем делать трапецию – она не хуже конусной. Но если потом заказывать токарям, то конусную резьбу сделать сложнее.
Если делать или покупать замки на буровые штанги отдельно, то трубы для штанг берите простые шовные, если бурить не глубже 30 метров (толщиной 3,5 мм. и внутренний диаметр не меньше 40-ка мм). Но приваривать замки к трубам должен сварщик! В вертикальном бурении нагрузки большие.

Для бурения глубже 30 метров нужно брать только толстостенные трубы со стенкой от 5-6 мм. Тонкие штанги на большие глубины не годятся — их порвёт.

  1. Скачать замок на штангу № 1: chertyozh_zamok_na_shtangu_1
  2. Замок на штангу 2: chertyozh_zamok_na_shtangu_2

Буровая головка

Простой бур самостоятельно изготовить не сложно. Делается бур из обычной стали. Если решите сделать из легированной, то имейте в виду – приварить сложно! Нужен сварщик.

Чертеж буровой головки для скачивания: chertyozh_bur

Если в месте бурения много камней, тогда покупайте в фирмах буры, приспособленные для прочных грунтов. Чем выше цена, тем твёрже на бурах сплавы и прочнее сами буры.

Самодельная лебёдка и мотор – редуктор

При изготовлении мини буровой используется лебёдка «РА-1000». Можно взять и другую, но желательно, грузоподъёмностью не меньше 1 тонны (а лучше больше). Некоторые буровики ставят по две лебёдки, одну электрическую и вторую механическую. В случае клина буровой колонны очень помогает.

Для облегчения работы лучше купить и подключить два пульта: один реверс и ход двигателя, другой на лебёдку. Это сэкономит много сил.

Мотор — редуктор для бурения скважин для самодельной мини буровой потребуется на 60-70 оборотов в минуту, мощностью 2,2 кВт. Слабее не подойдёт.

Если использовать мощнее, то потребуется генератор, так как не получится подключаться к напряжению 220 Вольт. Если делаете гидробур своими руками, берите мотор — редуктор моделей: 3МП 31,5/3МП 40/3МП 50.

С этим читают

Простейшая установка для шнекового бурения

Если водоносные слои неглубоко, грунты мягкие, можно обойтись механической буровой установкой со шнеком. Это та же тренога или любая другая рама с блоком через который перекинут трос. Только вместо желонки или бурового стакана к тросу привязан шнек. В верхней его части имеется перекладина, при помощи которой его проворачивают.

Ручная буровая установка со шнеком

Для облегчения процесса желательно наличие лебедки или хотя-бы ворота (по типу колодезного). Но можно сделать роторную бурилку, похожую на описанную выше. Изменится только строение вертлюга — он нужен без отвода под подачу воды. Работа одной из бурильных установок, собранной мастеровым человеком своими руками, из подручных материалов — на следующем видео. Можно рассмотреть и особенности конструкции.

И последний момент — видео о том, как сделать шнек для буровой установки своими руками.

Необходимые инструменты для буровой установки

  • невысокие требования к квалификации бурильщика и простота установки оборудования;
  • отсутствие каких-то ограничений на место бурения. Вручную можно бурить почти в любом месте участка;
  • сохранение большей части полезной площади земли в исходном состоянии. То есть тяжелая спецтехника не повредит насаждения на вашей территории.

Для работы будут необходимы:

  • емкость с водой;
  • бур с усиленной кромкой. Рекомендация: усилить бур можно с помощью приваривания на винт буровых резцов, их роль могут играть элементы металлической шинки или напильник. Помимо этого, резцы можно наточить, с помощью болгарки;
  • лопата;
  • насос со шлангом наподобие «малыш»;
  • тележка для вывоза земли.

Для буровой установки также пригодятся:

  • металлическая проволока для фильтра;
  • гравий или щебенка для подушки;
  • проволока для устройства фильтра на дне;
  • трубы.

https://youtube.com/watch?v=Q5qvJhy8s3E

Бурение скважины ручным способом

Для выполнения работ требуется сам бур, бурильная вышка, лебедка, штанги и обсадные трубы. Бурильная вышка необходима при рытье глубокой скважины, с помощью этой конструкции осуществляется погружение и подъем бура со штангами.

Самый простой способ пробурить скважину для воды – роторный, который осуществляется путем вращения бура

При бурении неглубоких скважин бурильную колонну можно доставать вручную, вовсе обходясь без применения вышки. Бурильные штанги можно выполнить из труб, соединяются изделия с помощью шпонок или резьбы. Самая нижняя штанга дополнительно оснащается буром.

Режущие насадки изготавливаются из 3 мм листовой стали. При заточке кромок насадок следует учесть, что при вращении механизма бура они должны врезаться в почву по часовой стрелке.

Технология бурения, знакомая большинству владельцев приусадебных участков, применима и для устройства скважины под воду

Вышка устанавливается над местом бурения, ее высота должна превышать высоту бурильной штанги с тем, чтоб облегчить при подъеме извлечение штанги. Затем на два штыка лопаты выкапывается направляющее углубление для бура. Первые витки вращения бура под силу выполнить и одному человеку, но по мере погружения трубы потребуется дополнительная помощь. Если бур не вытаскивается с первого раза, следует повернуть его против часовой стрелки и вновь повторить попытку.

По мере заглубления бура, вращения трубы затрудняется. Облегчить работу поможет размягчение грунта с помощью воды. В ходе продвижения бура вниз через каждые полметра бурильную конструкцию следует доставать на поверхность и освобождать от грунта. Цикл бурения повторяется вновь. На этапе, когда рукоятка инструмента сравняется с уровнем земли, конструкцию наращивают дополнительным коленом.

Поскольку на подъем и очистку бура уходит значительная часть времени, следует максимально использовать возможности конструкции, захватывая и извлекая на поверхность максимально возможную порцию почвенного слоя.

При работе на сыпучих грунтах следует дополнительно устанавливать в скважину обсадные трубы, которые не допускают осыпание почвы со стенок отверстия и заваливания скважины

Бурение продолжается до вхождения в водоносный слой, который легко определяется по состоянию вынимаемой земли. Проходя водоносный слой, бур погружается еще глубже, пока не достигнет следующего за водоносным – водоупорного слоя. Погружение до уровня водоупорного слоя позволит обеспечить максимальный приток воды в скважину

Важно заметить, что бурение вручную применимо только для погружения до первого водоносного слоя, глубина залегания которого не превышает 10-20 метров

Для откачки грязной воды можно применить ручной насос либо насос погружного типа. После двух-трех ведер грязной воды водоносная жила промывается  и обычно появляется чистая вода. Если этого не произошло – скважину следует заглубить еще на 1-2 метра.

Также можно применять ручной способ бурения, основанный на использовании обычной дрели и гидропомпы:

Свежие записи
Сиреневые многолетники, которые красивы, компактны и не вытесняют другие растенияПочему при покупке саженцев не стоит верить продавцам на слово и как по 3 признакам самим определить возраст растенияРассада помидоров стала фиолетовой или белесой: почему изменился цвет и как спасти растения

Немного о самой технологии

Гидробурение скважин для воды — это процесс разработки верхних слоев грунта с вымыванием стенок канала при помощи направленного напора воды. То есть, помимо бурильной установки, еще используются насос и помпа, которые обеспечивают сильный поток воды и ее циркуляцию в процессе.

Зачем вообще использовать жидкость в таком процессе?

  1. Вода позволяет куда быстрее преодолеть штанге бура мягкие слои, в которых она замедляется и увязает, что позволяет значительно ускорить работы. За день можно пробурить канал до 10 м глубиной.
  2. Жидкость охлаждает рабочий механизм, предотвращая перегрев. Вода оказывает дополнительное влияние во время бурения, что упрощает весь процесс. В большинстве случаев на разработку потребуется 1-3 дня.
  3. Кроме того, чистую воду используют только при разработке глинистого грунта, суглинка и супеси, в остальных случаях используют добавки. При работе с песком рекомендуется добавлять глину, которая укрепит скважину изнутри. Для прохода твердых слоев добавляют мелкую дробь или крупный песок, который выполняет функцию абразива.

Благодаря гидробурению образуется абиссинская скважина глубиной 15 м. При использовании самых простых установок максимальная глубина работ составит около 25 м, а при профессиональном оборудовании — почти 200 м и более. Использование воды помогает вымывать остатки после бурения с помощью насоса без применения других специальных приспособлений, которые требуют остановки работы бура.

При использовании наилучшей МБУ для работы на своем участке можно добраться до водоносного слоя на глубине 35 м, сделать довольно глубокую скважину, но не колодец. Разработка затрудняется при работе с крупными камнями и твердыми породами, которые не берет бур штанги. В местности, где в основном каменистая почва, оборудование для гидробурения скважин практически бесполезно.

Особенности изготовления различных малогабаритных буровых своими руками (назначение ветрлюга)

В целом, технология сборки различных буровых установок практически одинакова (и об этом речь пойдет чуть далее), но рабочий инструмент у конструкций разного типа кардинально отличается. Поэтому для начала следует рассмотреть технологию изготовления главного механизма (бура) у разных конструкций и только после этого приступать непосредственно к созданию основной рамы и прикрепляемых к ней рабочих элементов.

Итак, рассмотрим детально наиболее часто используемые бурильные установки (установку со «стаканом» и шнековую установку).

Самодельные буры

Бурильная установка с «патроном» в качестве основного рабочего механизма использует так называемый «патрон» («стакан»). Если вы хотите сделать его самостоятельно, то вам понадобится лишь отрезок трубы диаметром около 1 м. При создании подходящей рамы-основания для подобной бурильной установки габариты «патрона» учитываются в обязательном порядке. Сам «патрон» должен иметь не только внушительные габариты, сколько немалый вес для эффективного бурения почвы.

Совет. На нижней части трубы можно сделать заострения в виде треугольников. Благодаря такому ухищрению вы повысите скорость рытья отверстия в почве и качество рыхления.

Если вы не хотите придавать краям «патрона» треугольную форму, позаботьтесь о том, чтобы они были остры (при необходимости наточите их).

«Стакан» будем крепить при помощи троса, поэтому необходимо сделать несколько отверстий на грузе (в верхней части). Крепим трос и затем цепляем его к предварительно заготовленной раме. Учтите, что длина троса должна быть такова, чтобы «патрон» мог падать вниз и подниматься наверх совершенно свободно.

Ударный стакан

Шнековая установка в качестве действующего рабочего механизма использует бур. Для его изготовления также вполне подойдет обычная металлическая труба. На верхней части трубы сделайте винтовую резьбу, а на нижней – бур шнекового типа (наиболее удобная длина бура – около 2 м).

К концам бура необходимо прикрепить пару ножей при помощи сварочного аппарата: они должны быть расположены таким образом, чтобы во время процесса бурения они погружались в почву под некоторым углом.

Чтобы конструкция была удобна в работе, приварите к тройнику часть металлической трубы (около 1,5-2 м длиной). Сам тройник необходимо оснастить внутри винтовой резьбой.

Отдельно следует сказать о вертлюге, который используется в буровых установках в качестве компенсатора противодействия подвижной части установки (бура) и неподвижной части, подающей воду. Устройство этой детали довольно простое: пара фланцев, перегородки с уплотнительными резиновыми кольцами, непосредственно корпус (выполненный из куска металлической трубы) и металлический пруток.

Следует отметить, что самостоятельно изготовить эту деталь можно лишь при наличии токарного опыта и умении делать технические чертежи.

Подготовка оборудования и инструментов для работы

Инструменты для бурения скважины.

Профессиональные бурильщики используют специально предназначенные для таких целей установки. Небольшую скважину можно создать при помощи обыкновенной треноги с лебедкой. Эта конструкция будет поднимать и опускать буровой инструмент. Сам инструмент собирается из бура, бурильных штанг, колонковой трубы и бурильной колонки.

Самостоятельное устройство скважины потребует применения металлического шнека. Вполне подойдет обыкновенный ледобур для зимней рыбалки. Однако бур обязательно должен быть изготовлен из стали высокой прочности. Это наиболее бюджетный и простой вариант обустройства скважины своими руками. Помимо перечисленных приспособлений, вам понадобится следующее:

  1. Обсадная и водопроводные трубы.
  2. Шланги.
  3. Кессон.
  4. Скважинный насос.
  5. Фильтры.
  6. Вентили.
  7. Тележка для вывоза грунта.
  8. Бочка или подобное приспособление, на которое можно будет вставать и проворачивать бур на высоте.
  9. Лопаты.
  10. Щебень.
  11. Нанос и шланг для «раскачки».
