Какой провод нужен для установки аудио- или видеодомофона

Выбор замка на калитку и комплектация устройства

Смотрим видео, совместная работа замка и домофона: Монитор обычно располагают у входной двери, но допускается его установка в кабинете или гостиной. В своей статье мы дадим необходимые рекомендации для тех, кто решил выполнить монтаж самостоятельно.

В горизонтальной части каркаса двери придется просверлить отверстие через которое будет прокладываться кабель питания. Перепроверяйте замеры, чтобы не испортить дверь. Модель LC72 может работать в нескольких режимах выдвижения засова: днем длина может составлять 11 мм, чтобы отпирание происходило быстрее; ночью —

Данный тип замков высоконадежен, так как эти особенности конструкции исключают отжатие ригеля каким-либо способом. Если вы не имели опыта монтажа и подключения электрооборудования, то лучше обратиться за помощью к специалисту. Затем с помощью доводчика дверь снова закрывается и блокируется.

В первом случае напряжение питания отключается, для чего используются нормально замкнутые контакты реле, а для срабатывания электромеханического замка, питание требуется подать на обмотку электромагнита или электромотор, и для этого используются нормально разомкнутые контакты. Если все выполнено правильно, при включении контроллера в сеть прозвучит зуммер. Часто в комплекте с кронштейном идет специальный уголок.

Рекомендуем: Рд объемы и нормы испытаний

Если оно менее 30 м, то подходит выше указанный материал. Исполнена в виде накладного решения, может быть установлена на двери и калитки.

Подключать контакты следует внимательно, ошибки при подключении, например, подсоединение провода питание к видеовыходу панели вызова может испортить устройство. Этого делать ни в коем случае нельзя, поскольку мощный импульс тока, возникающий при срабатывании электромагнита, рано или поздно полностью выведет домофон из строя. Соответственно теряется звук, появляются помехи на видео. Обычно монтаж устройства выполняют на Т-образный уголок, который соединяет профиль и раму. Считывающее устройство желательно разместить как можно ближе к замку, а кнопку выхода — на дверной коробке.

Процесс подключения закрепляется тестовой проверкой. Так как же подключить электромеханический замок, используемый в видеодомофонных системах? Особенно актуально это для электромеханических замков на калитке.

Выполнив установочные работы не пожалейте времени на тестирование замка. Выбор элементов — советы специалистов Расположение оборудования зависит от специфики здания. Снаружи такая дверь открывается с помощью обычного ключа, имеющегося у каждого жильца квартиры. Если вдруг электрическая энергия пропадает дверь, оборудованная данным типом замка, продолжит оставаться закрытой. Это устройство очень удобно в использовании, оно обеспечивает безопасность, предотвращая проникновение незваных гостей на частную территорию.
ПОДКЛЮЧЕНИЕ ВЫЗЫВНОЙ ПАНЕЛИ И ЭЛЕКТРО-МЕХАНИЧЕСКОГО ЗАМКА К ВИДЕОДОМОФОНУ CTV-M4700AHD

ПОДКЛЮЧЕНИЕ ВЫЗЫВНОЙ ПАНЕЛИ И ЭЛЕКТРО-МЕХАНИЧЕСКОГО ЗАМКА К ВИДЕОДОМОФОНУ CTV-M4700AHD

Установка домофона в квартиру

У многих собственников квартир появляется вопрос, как подключить трубку домофона самостоятельно. Он возникает в следующих случаях:

  1. При установке оборудования своими руками.
  2. При настройке новой трубки из-за повреждения предыдущего абонентского устройства.

Если замена неизбежна, нужно предварительно купить новый, полностью исправный прибор

Важно убедиться, что он соответствует установленной системе. Рекомендуется покупать комплектующее у официальных поставщиков, которые готовы предоставить гарантию на товар и долговечность его работы

Прибор должен соответствовать всем запросам качества, т.к. от этого зависит его бесперебойная и надежная работа.

Конструкция абонентского устройства

Переговорное устройство в классическом исполнении имеет две составные части:

  1. Телефонная трубка, установленная в квартире.
  2. Панель вызова, которую принято крепить на стену у входной двери.

Трубку можно повесить в любом удобном месте, предварительно проложив провод по квартире. Внутри устройства находится микрофон, динамик и плата с дискретными деталями. На панели предусмотрен рычаг снятия трубки и кнопка открывания двери. Кнопку электронного замка устанавливают и на настенной панели. В прогрессивных моделях рычаг заменили герконом, а на самой трубке предусмотрели магнит. Провода подключают строго с соблюдением полярности. На обратной стороне панели находятся винты с обозначением «+» и «-». Они необходимы для подсоединения 2-проводной линии.

Монтаж трубок для цифровых домофонов

Домофонные системы с цифровой схемой востребованы в многоэтажных сооружениях. Процесс монтажа и настройки трубки в таком оборудовании имеет некоторые нюансы: схему домофона предусматривает наличие 2-жильного провода, который будет обеспечивать бесперебойную передачу сигнала

На данном этапе важно соблюдать полярность

В каждой трубке установлена микросхема, которую можно запрограммировать с помощью джамперов или перемычек под соответствующий номер квартиры

Для уточнения номера нужно осторожно разобрать абонентское устройство и ознакомиться со схемой. Возле перемычки находится цифровая панель, на которой числа указаны в порядке возрастания

По умолчанию, код квартиры состоит из чисел, которые относятся к замкнутым перемычкам.

Moнтaж тpyбки нa дoмoфoн кoopдинaтнo-мaтpичнoгo типa

Самостоятельно установить трубку координатно-матричного домофона достаточно просто. Работа такого оборудования сводится к передаче сигнала на коммутационный блок, который анализирует его с помощью специальных ключей и передает на трубку. Чтобы установить трубку, нужно грамотно проложить провода, учитывая, что один кабель разделен на множество проводников, которые соответствуют каждой квартире. Допустимое число ключей десятков не превышает 7 с учетом нуля. Поэтому допустимое количество абонентов достигает 80+.

Для монтажа трубки нужно найти соответствующую шину десятков и единиц С. Справиться с десятками несложно – они находятся на щитке требуемого этажа. Остается найти подходящий провод, соответствующий номеру вашей квартиры.

Для правильного выбора шины единиц потребуется подняться на этаж с квартирой, и опять найти кабель на щитке. К десяточной шине подсоединяется плюсовой провод, а к шине единиц – минусовой.

Какой выбрать

Для качественной работы домофона выбирать следует кабель по нескольким критериям:

  1. Провод для видеосвязи.
  2. Отдельный экран в оплётке.
  3. Сечение жилы.

Последний параметр влияет на длину линии передаваемого сигнала. А от длины линии зависит уровень сигнала, когда в цепь включён видеодомофон, таким образом:

  1. Панель вызова до 15 м. можно подключить любым кабелем: ШВЭВ, КСПВ 4х0,5, КВК.
  2. До 50 метров используется провод КВК 2х75.
  3. Для расстояния больше 50 м., производитель видеодомофонов не гарантирует постоянную работоспособность. Тем людям, которые хотят рискнуть, предлагают коаксиальный кабель.

Прокладка кабеля внутри помещения ведётся ПВХ проводом, на улице – ПНД.

Панель и аудиодомофонная трубка соединяются кабелем в две жилы ТРП 2х0,4, а также КСПВ 2х0,4.

Установка на прибор координатно-матричного типа

Подключение трубки к аналоговому (координатно-матричному) прибору отличается от аналогичного действия с цифровым устройством. Аналоговая домофонная система работает по принципу телефонной станции – прием, анализ и соединение с нужным абонентом в ней осуществляет коммутатор. Подключение абонентов к системе чаще всего осуществляется параллельно.

Для соединения переговорного устройства с коммутатором предназначены 2 специальные шины. На первой шине контакты (D0-D9) отвечают за десятки в номерах квартир, на второй (Е0-Е9) – за единицы. Провод от клеммы со знаком плюс соедините с контактом, отвечающим за десяток в вашем номере (для квартиры №87 – 8), провод от отрицательной клеммы подключается к единичному контакту (в нашем примере 7).

Если в вашем подъезде больше 100 квартир, модель домофона должна соответствовать этому количеству (должна быть и третья шина, отвечающая за сотни в номерах квартир). Принцип тот же самый.

В некоторых случаях при установке домофонной системы настройщики перепрограммируют панель, смещая номера на некоторую величину. Это действие производится, к примеру, при невозможности подключения сотых номеров. В такой ситуации своими руками вы трубку подсоединить не сможете, придется вызывать специалиста, который настраивал вашу систему. Коммутаторы обычно устанавливаются на каждом этаже в распределительных щитах и соединяются между собой в параллельную цепь.

Возможен и монтаж одного коммутаторного устройства на весь подъезд, но в такой ситуации потребуются дополнительные десятки метров кабеля для того, чтобы последовательно подключить квартиры на верхних этажах. Если при подключении хотя бы одного абонентского переговорного устройства к подъездной аналоговой системе нарушить полярность подсоединения проводов, это может отразиться на функционировании всех устройств системы, как и в случае с цифровой домофонной связью.

Разновидности

Домофонную систему подключают четырёхжильным и трёхжильным кабелем. Всё зависит от расстояния между домофоном и ауидитрубкой или видеодомофоном. На больших промежутках создаются помехи, для этого учитываются технические свойства использованных проводов. Для устройства домофонной аппаратуры используются следующие разновидности: витая пара, коаксиальный и комбинированный провод.

1. Кабель UTP

В его структуре может быть от одной до нескольких пар. Все проводники изолированы друг от друга. Кабель разделён на 7 категорий и носит название «витая пара». Отличается каждый класс частотным диапазоном. В домофонной системе используют «витую пару» категории САТ 5. Она имеет 4 медные жилы различного цвета, скрученные определённым шагом. Экрана в этом типе нет, так как используются свойства витой пары для борьбы с помехами во время передачи дифференциальных сигналов.

Категория 5 нашла своё активное применение в телефонии и для трансляции видеосигналов. Рекламно-информационные системы широко используют передачу сигналов по витой паре в транспортных средствах, торговых центрах, развлекательных площадках. Прочная полиэтиленовая изоляция позволяет марку САТ 5 использовать на улице.

Плюсы:

  1. Доступная цена.
  2. Универсальность использования.
  3. Возможность передачи двух сигналов по одному проводу.
  4. Простота монтажа.

Минусы:

  1. Зависимость от электромагнитных наводок (затухание и искажение сигнала).
  2. Низкий уровень безопасности во время передачи информации (радиоперехват и через контакты витой пары).
  3. Подверженность проводников высокой частоте тока (ослабление сигнала).

Технические характеристики:

  • Рабочая температура в диапазоне (+60 минус 55) градусов.
  • Волновое сопротивление 100 Ом.
  • Максимальное рабочее напряжение 125 В.
  • Диапазон частот 0,772 – 100 МГц.
  • Диаметр жилы 0,51054 мм.

2. Коаксиальный кабель

Основу его составляет медный проводник, сверху слой изоляции, далее металлическая оплётка и всё это покрывается изоляцией в виде пластиковой оболочки. Коаксиальный провод предназначен для передачи высокочастотных сигналов.

В свою очередь, он подразделяется на «толстый» (диаметр 1,2 см) и «тонкий» (диаметр 0,5 см) тип. Последний вариант («тонкий») отличается своей гибкостью и простотой укладки в стену.

Плюсы:

  1. Малое затухание.
  2. Стабильность свойств.
  3. Доступная цена.
  4. Высокая пропускная способность.
  5. Помехозащищённость выше, чем у витой пары.

Минусы:

  1. Ограниченная полоса пропускания.
  2. Сложность монтажа (толстого типа).
  3. Трудность в установке коннекторов.
  4. Высокая цена коннекторов.
  5. Лёгкость повреждения.

Технические характеристики:

  1. Минимальны потери и прочность сигнала.
  2. Используется на расстоянии свыше 50 метров.
  3. Волновое сопротивление 50 Ом.

3. Кабель КВК-В (П)–2

Это комбинированный тип используется для проводного соединения домофона на большие расстояния. В структуру этого типа входят 3 тонкие жилы, все они разного цвета с медной оплёткой и экраном. Использовать его оптимально для аппаратуры на улице, когда расстояние превышает 50 метров. Такой вариант позволяет одновременно передавать сигналы управления и питать его.

Плюсы:

  • Долгий срок службы (15 лет).
  • Устойчивый тип к внешним повреждениям.
  • Простота монтажа.
  • Стойкость к солнечным излучениям.

Минусы: уровень затухания 4 дБ.

Технические характеристики:

  1. Максимальное напряжение 220 В.
  2. Допустимое расстояние 450 м.
  3. Частотный диапазон 10–40 МГц.
  4. Коэффициент затухания 4 дБ/ 100 м.

Кабель САТ 5е, имеющий диаметр 0,48 мм, неэкранированный и предназначен для внутренней прокладки, имеет стоимость одного метра 3,28 рубля. Продаётся в бухтах, длиною 305 метров.

Коаксиальный провод РК-50-4-11, Российского производства с волновым сопротивлением 50 Ом, с изоляцией чёрного цвета предлагается на рынках сбыта за 55 р./метр. Марка RG-6U (01–201) – Китай, волновое сопротивление 75 Ом, оценивается 12р./метр.

Марка КВК-В-2е, российского производителя от «Паритет», с диаметром 6,9 мм, две жилы 2х0,5 кв. мм, предлагает продукцию за 30,43 р./метр.

Буз для электромеханического замка своими руками

Панель вызывная запитывается от домофона, который в свою очередь подключается в обычную сетевую розетку. Для удаленного открытия по проводу электромеханического замка, необходимо подать на него импульс напряжения в 12 В. Некоторые модели домофонов не способны сформировать напряжение необходимое для открытия замка (как например ST- but2), в данной ситуации нужно установить отдельный блок питания на 12V для открытия электромеханического замка.

При этом к замку нужно провести медный силовой кабель с сечением не менее чем 1,5х2 мм, и установить блок питанияс силой тока около 2 А.

В качестве неплохой альтернативы данныйблокпитания можно заменить на устройство – БУЗ.

Блок управления замком, или сокращенно БУЗ — малогабаритное устройство, которое накапливает напряжение величиной 12V на контактах «домофон-вызывная панель» и посылает короткий импульс (до 3А), достаточный для открытия замка, без использования дополнительного блока питания.

Он представляет собой конденсатор со специальным контроллером и тремя выводами.

Как работает БУЗ.

При нажатии кнопки вызова на вызывной панели БУЗ накапливает напряжение, поступающее от домофона, а после команды на открывание замка на домофоне, выдает короткий импульс тока на электромеханический замокипроисходит открывание.

В чем преимущества БУЗа ?

Кроме того, что он служит импульсным источником управления для дистанционного открытия электромеханического замка, блок управления замком ограничивает время непрерывной подачи напряжения на электромеханический замок. Тем самым, защищает электрические компоненты замка от перенапряженияи скорого выхода из строя, и как следствие:

перегрев катушки из-за длительного нажатия кнопки открытия на домофоне,пригорание контактов из-за частого нажатия на кнопку при неправильной установке двери (неплотное прилегание к дверной коробке или перекос),обратная полярность подключения

БУЗ имеет небольшой размери поэтому может быть помещен в корпус вызывной панели или замка, что защищает его от любых погодных условий.

— минус БУЗа — к минусу вызывной панели и к одному из контактов реле вызывной панели,

— плюс БУЗа подсоединяется к плюсу вызывной панели,

— один провод замка подключается к управляющему контакту БУЗа и ко второму контакту реле вызывной панели.

— второй провод замка – ко второму (свободному) контакту реле вызывной панели.

ПРЕИМУЩЕСТВА БУЗа:

> не нужен мощный сетевой блок питания электрозамка и прокладка силового кабеля при инсталляциидомофона,

> защищает обмотки электромагнита замка от перегрева при залипании или случайном

длительном нажатиина кнопки управления,

> предотвращает пригорание контактов кнопки управления (реле),

> малые габаритыдля удобного размещенияв корпус электрозамка,

> значительно ослабляет конечную намагниченность в результате малой длительности импульса управления,

> защищает от неверной полярности подключения,

> предупреждает короткоезамыкание на выходе,

> при использовании домофона используется кабель 4х0,22 вместо стандартного 4х0,22+2х0,5,

> герметичен и вибровынослив.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон напряжения на входе (Uвх): 9-15V

Диапазон напряжения на выходе (Uвых): (2Uвх)-1V

Части системы домофонии

В зависимости от принципа подачи питания, от типа и количества компонентов системы принято выделять порядок, а также требуемый способ установки видеодомофона. Существует определенный порядок по расположению мест блоков, которые дают возможность применять оборудование максимально комфортно.

Панель вызова

Первым делом, при монтаже домофона своими руками, устанавливается панель вызова. Без этого блока система доступа совершенно бессмысленна. Бывают разные типы панелей вызова:

  • панель только с клавишей вызова; управлять замком с панель невозможно;
  • панель вызова и встроенным считывателем ключей;
  • панель с видеокамерой.

Как правило, монтаж панели вызова осуществляется на высоте 1,5 метра от земли. Такое расположение устройства дает возможность беспрепятственно пользоваться панелью лицам – вне зависимости от роста. Кроме прочего, если на панели имеется камера, с нее проще идентифицировать гостя.

Блок питания

К сожалению, не существует максимально полного ответа на вопрос: как подключить видеодомофон. Дело в том, что в современных системах существует 3 типа распределения электропитания:

  • подключение посредством 1 кабеля, со встроенным преобразователем в переговорном устройстве или на внутреннем мониторе;
  • питание с внешним блоком, который устанавливается в доме;
  • установка отдельного блока питания, к которому подключается панель вызова, а также электромагнитный или электромеханический замок.

Тем не менее, некоторые типы линий питания предусматривают определенные ограничения. Допустим, если видеодомофон подключается через витую пару, то не стоит превышать длину трассы в 100 метров.

Замок

Что касается замка системы, то он подбирается на основе требуемого функционала. Как правило, электромеханические замки чаще всего применяются в квартирах. Даже если электричество будет отключено, замок все равно останется закрытым. Самый лучший вариант замка тот, который без питания можно открыть вручную – ключом.

Если взять электромагнитный замок, то при отключении питания он откроется автоматически. Для общественных учреждений такой замок – идеальное решение, чего не сказать о квартирах.

Даже если хозяин отдает предпочтение электромагнитному замку в квартире, нужно позаботиться о том, чтобы дополнительно установить бесперебойный источник питания на случай отключения электричества в основной сети.

Экран (главная панель видеодомофона)

Все современные домофоны оснащены плоскими, удобными мониторами. Более старые модели оснащаются экранами с ламповыми подсветками, а современные – имеют LED мониторы.  Кроме прочего, существуют модели, которые можно подключать к видеорегистратору. Для этого предусматриваются интерфейсы аналоговой или цифровой передачи сигнала.

Монитор, как и прочие части видеодомофона, устанавливается согласно рекомендациям, предоставленным производителем. Ранее было сказано о том, что монитор может выполнять функцию головного распределителя питания

Поэтому монтажу данной части системы стоит уделить особое внимание

В продаже можно найти видеодомофоны не только с встроенной камерой. Есть модели, в которых веб камеру выбирает сам хозяин. Такая схема подключения видеодомофона  позволяет расширить функционал устройства.

Кабельная продукция

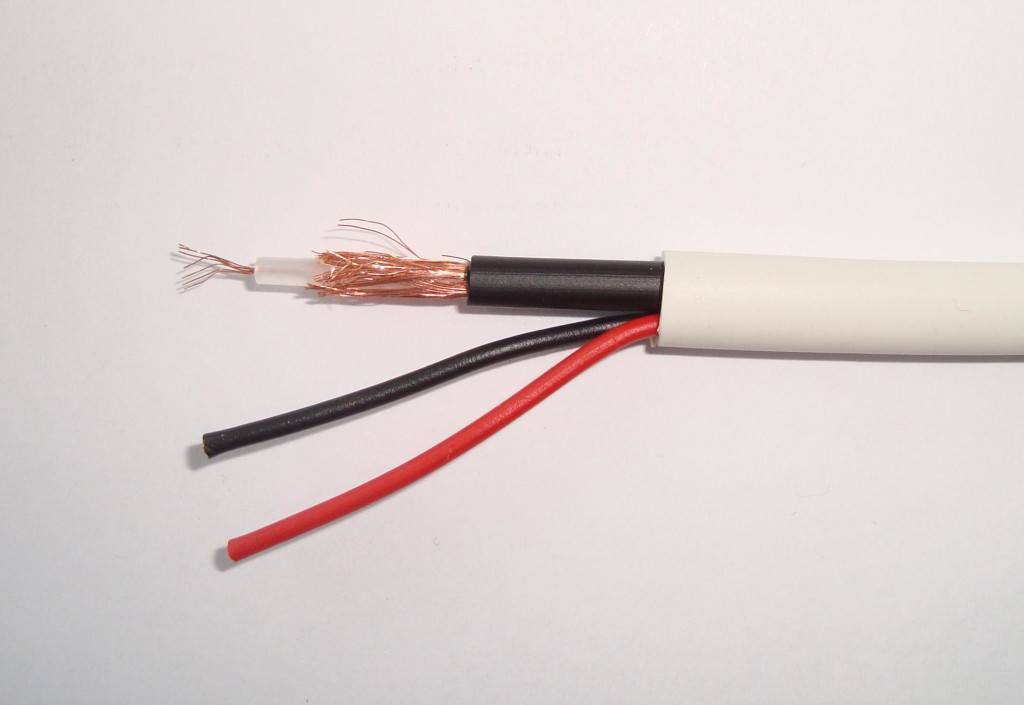

Дорогие модели видеодомофонов имеют в комплекте комплекс проводов. Это избавляет от проблемы, связанной с подбором проводников. В целом, видеодомофоны оснащаются тремя видами линий:

  1. многожильный кабель – дает возможность распределять питание между разными узлами устройства. Некоторые типы кабелей можно прокладывать прямо в грунте, по воздуху – без дополнительной защиты;
  2. коаксиальный кабель – позволяет передавать аудио и видео. С таким проводником длина линии может быть значительной;
  3. витая пара – применяется при передаче сигнала с цифровых устройств. Для данных целей подойдет обычный кабель, который разрешено прокладывать по открытому воздуху.

Отметим, что соединения кабеля, вне зависимости от его типа – необходимо осуществлять в строгом соответствии с рекомендациями производителя устройства. Данная работа не требует особых навыков.

Чтобы разобраться в том, какой понадобится проводник для подключения видеодомофона, предусмотрена специальная маркировка кабелей с помощью цветов: жилы помечены разными цветами, а на выводах узлов системы стоят гребенки клемм, которые помогают выполнить точное подключение.

Для подключения кабелей не применяется пайка. Тем не менее, чтобы защитить проводник от влаги, прочих воздействий, лучше всего применять медный кабель.

Какие провода закладывать, подключение домофона установка видеодомофона (видеодомофон для квартиры)

Пошаговая инструкция

  • Определяемся с выбором комплекта домофона. Это, может быть трубка, посредством какой можно будет общаться на расстоянии. В комплекте также есть наличие кнопки, которая выполняет функцию открывания дверей. Также можно приобрести видеодомофон. Здесь вы не только можете переговариваться, но и видеть человека, стоящего перед дверью.
  • Далее, выбираем место крепления устройства. Расстояние от низа поверхности 150 см. Следует выбрать месторасположение так, чтобы была возможность услышать вызывной сигнал со всех уголков квартиры или дома.
  • Теперь переходим к прокладке провода. В качестве материала используем витую пару с экраном. Не стоит забывать, что возможная длина кабеля 40 метров. Укладку провода нельзя делать около силовых кабелей, чтобы не было наводки и, что ещё хуже, может привести к повреждению домофона. Проводим дополнительное питание (220 В) к тому месту, где будет установлен модуль домофона (подъезд или ворота дома).
  • В квартиру сверлится отверстие, куда заводится кабель. Устройство закрепляем саморезами и подключаем питание.

Части системы домофонии

В зависимости от принципа подачи питания, от типа и количества компонентов системы принято выделять порядок, а также требуемый способ установки видеодомофона. Существует определенный порядок по расположению мест блоков, которые дают возможность применять оборудование максимально комфортно.

Панель вызова

Первым делом, при монтаже домофона своими руками, устанавливается панель вызова. Без этого блока система доступа совершенно бессмысленна. Бывают разные типы панелей вызова:

  • панель только с клавишей вызова; управлять замком с панель невозможно;
  • панель вызова и встроенным считывателем ключей;
  • панель с видеокамерой.

Как правило, монтаж панели вызова осуществляется на высоте 1,5 метра от земли. Такое расположение устройства дает возможность беспрепятственно пользоваться панелью лицам – вне зависимости от роста. Кроме прочего, если на панели имеется камера, с нее проще идентифицировать гостя.

Блок питания

К сожалению, не существует максимально полного ответа на вопрос: как подключить видеодомофон. Дело в том, что в современных системах существует 3 типа распределения электропитания:

  • подключение посредством 1 кабеля, со встроенным преобразователем в переговорном устройстве или на внутреннем мониторе;
  • питание с внешним блоком, который устанавливается в доме;
  • установка отдельного блока питания, к которому подключается панель вызова, а также электромагнитный или электромеханический замок.

Тем не менее, некоторые типы линий питания предусматривают определенные ограничения. Допустим, если видеодомофон подключается через витую пару, то не стоит превышать длину трассы в 100 метров.

Замок

Что касается замка системы, то он подбирается на основе требуемого функционала. Как правило, электромеханические замки чаще всего применяются в квартирах. Даже если электричество будет отключено, замок все равно останется закрытым. Самый лучший вариант замка тот, который без питания можно открыть вручную – ключом.

Если взять электромагнитный замок, то при отключении питания он откроется автоматически. Для общественных учреждений такой замок – идеальное решение, чего не сказать о квартирах.


Даже если хозяин отдает предпочтение электромагнитному замку в квартире, нужно позаботиться о том, чтобы дополнительно установить бесперебойный источник питания на случай отключения электричества в основной сети.

Экран (главная панель видеодомофона)

Все современные домофоны оснащены плоскими, удобными мониторами. Более старые модели оснащаются экранами с ламповыми подсветками, а современные – имеют LED мониторы.  Кроме прочего, существуют модели, которые можно подключать к видеорегистратору. Для этого предусматриваются интерфейсы аналоговой или цифровой передачи сигнала.

Монитор, как и прочие части видеодомофона, устанавливается согласно рекомендациям, предоставленным производителем. Ранее было сказано о том, что монитор может выполнять функцию головного распределителя питания

Поэтому монтажу данной части системы стоит уделить особое внимание

В продаже можно найти видеодомофоны не только с встроенной камерой. Есть модели, в которых веб камеру выбирает сам хозяин. Такая схема подключения видеодомофона  позволяет расширить функционал устройства.

Кабельная продукция

Дорогие модели видеодомофонов имеют в комплекте комплекс проводов. Это избавляет от проблемы, связанной с подбором проводников. В целом, видеодомофоны оснащаются тремя видами линий:

  1. многожильный кабель – дает возможность распределять питание между разными узлами устройства. Некоторые типы кабелей можно прокладывать прямо в грунте, по воздуху – без дополнительной защиты;
  2. коаксиальный кабель – позволяет передавать аудио и видео. С таким проводником длина линии может быть значительной;
  3. витая пара – применяется при передаче сигнала с цифровых устройств. Для данных целей подойдет обычный кабель, который разрешено прокладывать по открытому воздуху.

Отметим, что соединения кабеля, вне зависимости от его типа – необходимо осуществлять в строгом соответствии с рекомендациями производителя устройства. Данная работа не требует особых навыков.

Чтобы разобраться в том, какой понадобится проводник для подключения видеодомофона, предусмотрена специальная маркировка кабелей с помощью цветов: жилы помечены разными цветами, а на выводах узлов системы стоят гребенки клемм, которые помогают выполнить точное подключение.

Для подключения кабелей не применяется пайка. Тем не менее, чтобы защитить проводник от влаги, прочих воздействий, лучше всего применять медный кабель.

Цифровой домофон

Для подключения аппаратов такого типа используются только кабель с двумя жилами, по которым передается закодированный сигнал. Трубка, установленная в квартире, номер которой был набран на панели вызова, реагирует на подаваемый сигнал. Чтобы задать соответствие между набираемым кодом и трубкой, применяются специальные перемычки – джамперы, – которые перемыкают нужные контакты в ответном аппарате.

Чтобы правильно запрограммировать работу трубки, джамперы размещают между пронумерованными клеммами таким образом, чтобы сумма цифр равнялась номеру квартиры.

К достоинствам подобных домофонов относят простоту монтажа и подключения новых абонентов.

Главным недостатком такого оборудования является влияние каждой трубки на работу всей системы

При замене устройства, которая проводится вследствие его поломки, а также при подключении новых абонентов крайне важное значение имеет правильная установка джамперов

Внимание! В случае ошибки при подключении цифровой трубки или короткого замыкания в подводящих проводах могут возникнуть неполадки в работе системы. В настоящее время для частичного устранения этого недостатка применяются этажные контроллеры, которые позволяют локализовать неисправность в пределах одного уровня

В настоящее время для частичного устранения этого недостатка применяются этажные контроллеры, которые позволяют локализовать неисправность в пределах одного уровня.

Другим минусом цифровых домофонов является их относительная дороговизна, которая не позволяет этим устройствам получить широкое распространение.

Основное оборудование

Системы видеодомофонов могут состоять, как и из пары устройств — видеодомофон и вызывная панель, — так и создавать целую сеть для наблюдения. В нее могут входить несколько мониторов, видеорегистратор, несколько камер и электрозамок.

В первую очередь нужно выбрать сам видеодомофон — устройство, с помощью которого мы будем видеть долгожданных (и не очень) гостей. Большинство современных устройств имеют интуитивно понятный интерфейс и возможность подключить пару панелей и дополнительных мониторов. По большому счету выбор сводится к размеру диагонали экрана и набору дополнительных возможностей, например, запись устройством или поддержка Wi-Fi.

Вызывная панель — современный аналог дверному звонку. Они могут продаваться как в комплекте с видеодомофоном, так и отдельно. Кроме кнопки, подающей сигнал, это устройство содержит в себе камеру, от качества которой напрямую зависит «картинка», которую мы будем видеть на экране видеодомофона.

Чтобы охватить большую площадь, могут потребоваться несколько панелей и дополнительных мониторов и камер. В этом случае стоит заранее позаботиться о видеодомофоне с достаточным количеством портов. Также можно добавить электрозамок, который будет открываться по нажатию кнопки на домофоне, но к нему в пару будет необходим отдельный блок питания.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
