Коробка для автоматических выключателей: особенности монтажа

Зачем нужен ящик для уличного счетчика

• обезопасить оборудование от краж и вандализма;
• защитить прибор от грязи, влаги и других негативных условий среды;
• обеспечить своевременный доступ ремонтных и контролирующих организаций;
• сделать эксплуатацию сети более безопасной для владельцев объекта.

Польза и необходимость защитных боксов очевидна, осталось определиться с подходящим вариантом. При покупке счетчика электроэнергии в Санкт-Петербурге оптимально приобрести бокс той же марки, который наилучшим образом подойдет к данному типу оборудования. Существуют и другие аспекты, которые следует учитывать при выборе.

Критерии выбора

При выборе шкафа электрического навесного металлического с монтажной рейкой важно принять во внимание следующие моменты:

• наличие заранее подготовленных производителем отверстий для кабелей (входящих и исходящих из бокса). Отсутствие таких элементов несколько осложнит монтажные работы, потребует специального оборудования при работе, а также определенных навыков от мастера;
• наличие окошка или дисплея для снятия показаний с прибора учета. Более удобны в использовании именно такие модели, так как они позволяют человека пренебречь процедурой открытия ящика при необходимости предоставить показания счетчика контролеру;
• возможность установить на прибор учета пломбу. Крайне важная характеристика для тех случаев, когда эксплуатация счетчика без этой процедуры не разрешается поставщиком услуги;
• количество автоматических выключателей, которые могут поместиться внутрь шкафа. Шкафы металлические с большей вместительностью (на 54 и выше автомата) будут стоить дороже.

Не менее важно внимательно осмотреть изделие, проанализировать его качество. Швы должны быть ровными, без сколов, подтеков металла, иного рода изъянов

Порошковое покрытие должно иметь ровный слой без бугров и выемок. Только тогда шкафчик сможет справиться с возложенными на него функциями. Если зрительный осмотр не позволил обнаружить никаких дефектов, лучше поинтересоваться у продавца документами к выбранной модели. Сертификат качества и подробная инструкция производителя входит в комплект каждого качественного изделия.

Виды

Шкафы различаются по следующим параметрам:

• по функциональным особенностям: вводные, распределительные, аварийные;
• по степени защиты: уличные, внутренние экземпляры;
• по типу исполнения: настенный, напольный или встраиваемый шкафы;
• по используемому материалу: металлические или пластиковые.

В зависимости от функционала, щиты могут быть распределительными, служащими для подсчета потребляемой электроэнергии. Вводное устройство является подтипом предыдущего, устанавливается как в жилых домах, так и в промышленных цехах. Аварийный шкаф в большинстве случаев монтируется на предприятиях с целью моментальной подачи электроэнергии с дополнительного источника – генератора, из-за возникновения поломок в сети. Нужно отметить, что электрическая схема для шкафов может меняться в зависимости от потребностей заказчика и составленного проекта.

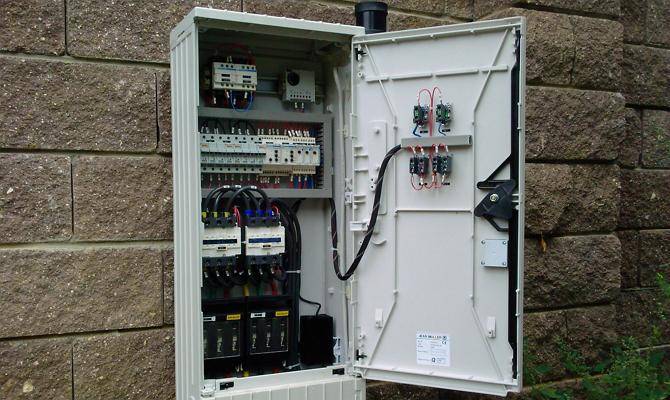

Шкафы уличного исполнения отличаются повышенной степенью влагоустойчивости, герметичностью, что позволяет их эксплуатировать в суровых зимних условиях. Выбор того или иного экземпляра зависит от предполагаемого места установки. Уличный шкаф выдерживает следующие условия эксплуатации:

• температура окружающей среды в пределах от -40 до +400 градусов;
• установку на высоте до 2 км над уровнем моря;
• обладает высокой степенью защиты, однако не предполагает монтаж во взрывоопасной среде, содержащей токопроводящую пыль, агрессивные газы и пары, разрушающие изоляцию или металл.

Настенный шкаф предусматривает надежное крепление монтажной панели к стене. Крепятся они исключительно к вертикальной поверхности посредством специальных монтажных скоб через предусмотренные для этой цели отверстия. Очень часто такой тип шкафов используется для монтажа оборудования на улице или в промышленных помещениях. Эти массивные изделия подходят для организации многочисленных потоков электроэнергии.

Напольными шкафами целесообразно дополнять дизельные или газовые электростанции с очень сложным форматом работы. Такие конструкции используются для обеспечения мер безопасности, защиты людей от поражения электрическим током при транспортировке энергии по проводам, находящимся под высоким напряжением.

Если при подключении конкретного объекта к электропитанию используется объемное оборудование или его количество велико, тогда предпочтение отдают напольным шкафам сварной конструкции, изготовленным из листового металла.

Поверхность корпуса обязательно должна обладать антикоррозионными свойствами. Оборудование внутри шкафа крепится посредством специальных DIN реек, как правило, это:

• элементы автоматики;
• УЗО;
• счетчики и другие.

К корпусу металлического агрегата обязательно подводится защитное заземление. Защита от непреднамеренного контакта обеспечивается открывающейся на 180 градусов дверцей, ну, а качественный замок позволяет надежно запирать шкаф и предотвратить кражу дорогостоящего оборудования. Все коммуникации к напольной модели подводятся либо снизу, либо с тыльной стороны.

Встраиваемые конструкции требуют больших временных и финансовых затрат для их монтажа, зачастую стоимость деталей тоже отличается. Их лучше предпочесть для монтажа оборудования внутри помещений или жилых домов. Также их использование целесообразно в помещениях с агрессивной средой.

Металлические шкафы изготавливаются из стали, их поверхность окрашивается специальным методом порошкового напыления, который гарантирует долговечность и стойкость покрытия. Эта разновидность шкафов более устойчива к внешним воздействиям, отличается прочностью и надежностью. Пластиковые модели отличаются более красивым внешним видом, однако уступают металлическим по своим функциональным свойствам.

Одно из новшеств, которым обладает система электрическая распределительная – шкаф пластиковый двухсторонний. Он обеспечивает быстрый монтаж, легко подстраивается под тип помещения, а разборный корпус позволяет перевозить его по частям.

АварийныйВводныйВстраиваемыйМеталлическийНапольныйНастенныйПластиковыйУличный

Требования к установке и прибору

Заземление дверцы электрощитка

Цель монтажа электрического распредщита – обеспечение электробезопасности, поэтому при его подборе и установке нужно обратить внимание на требования ГОСТ 51778-2001 и ПУЭ:

• к изделию обязательно прилагается документы с подробным описанием, указанием номинального тока;
• на корпус наносится знак электробезопасности с пределом напряжения;
• качественный щиток выполняется из негорючих материалов – термостойкого пластика или металла с полимерным покрытием;
• на кабели для подключения бытовой техники обязательно наносится маркировка;
• обозначение шин, клеммных колодок заземления и нейтрали осуществляется согласно нормам ПУЭ;
• дверки и корпус электрического щитка обязательно заземляются;
• на дверках есть специальные места для установки пломб;
• для защиты от детского доступа на щиток ставится замок.

Установка электрощитового оборудования осуществляется около входной двери квартиры в специальной нише. При невозможности ее обустройства на стену крепят внешний короб или штробят стену. Прибор располагают на высоте 1,5 м от линии пола. Ряд верхних автоматов должен находится на уровне глаз. В деревянных строениях предпочтительны навесные модели с хорошей пыле- и влагостойкостью.

Автоматические защитные выключатели: классификация и различия

Помимо устройств защитного отключения, которые не используются по отдельности, есть 3 типа автоматов защиты сети. Они работают с нагрузками разной величины и отличаются между собой по своей конструкции. К ним относятся:

Модульные АВ. Эти устройства монтируются в бытовых сетях, в которых протекают токи незначительной величины. Обычно имеют 1 или 2 полюса и ширину, кратную 1,75 см.

• Литые выключатели. Они предназначены для работы в промышленных сетях, с токами до 1 кА. Выполнены в литом корпусе, из-за чего и получили свое название.
• Воздушные электрические автоматы. Эти устройства могут иметь 3 или 4 полюса и выдерживают силу тока до 6,3 кА. Используются в электрических цепях с установками высокой мощности.

Устройство этажного щитка в многоквартирном доме

Подавляющее большинство электрических щитов на этажах не закрывается на замок и представляет серьёзную угрозу поражения током жителям, а также риск возникновения пожара для всего дома. Несчастье может подстерегать жителей даже при осмотре.

На фото можно увидеть некоторые ужасы внутреннего устройства этажного щита. Практика показывает что энергокомпаниям и управляющим предприятиям нет дела до технического состояния распределительных щитов.

Эти предприятия не желают делать ни капитальный ремонт, ни техническое обслуживание. Максимально на что могут рассчитывать жильцы дома это замена магистральных кабелей, идущих от вводного щита в подвале здания до верхнего этажа.

Если в щитке произойдёт перегорание проводов или выйдут из строя электрические приборы можно рассчитывать на приезд дежурных электриков. Они заменят в схеме этажного щитка вышедшие из строя приборы или проводники, однако качественного ремонта от них ждать не приходится.

Цель этой статьи обратить внимание жильцов на свои этажные щиты и то состояние в котором они находятся. В большинстве своём они требуют немедленного капитального ремонта. Не поленитесь выйти на площадку и загляните в них

Не поленитесь выйти на площадку и загляните в них.

Щиты расположенные на лестничных площадках, как правило состоят из трех отсеков: абонентского, распределительного и слаботочного отсека. Конструктивно для каждого отсека предусмотрена своя дверца, а с лицевой стороны имеются смотровые окна для снятия показаний счетчика. На дверце распределительного отсека должна быть нанесена схема этажного щитка чтобы электрику из ЖКУ было понятно что куда идет. Но как правило это не всегда соблюдается.

В распределительном отсеке этажного щита располагаются счетчики электроэнергии. И как в нашем случае пакетные выключатели. В абонентском отсеке установлены автоматические выключатели на din-рейке. Для того чтобы отключить автомат или проверить его положение достаточно открыть дверцу этого отсека (не нужно открывать весь щиток).

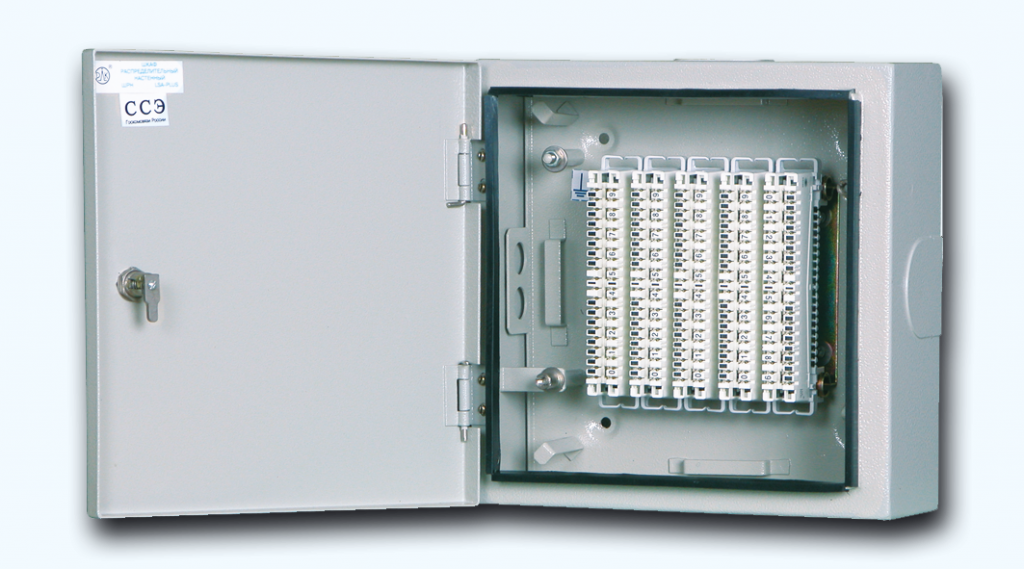

Слаботочный отсек этажного щита располагается отдельно от силовой части. В нем размещают кабеля телефонной и радиосвязи, интернет, домофон, охранная сигнализация и т.п.

Выбор электрических щитов

Чтобы правильно выбрать нужный электрощит необходимо определиться с его назначением и местом установки. Для удобства выбора всё оборудование подразделяется на несколько типов, в зависимости от назначения и характеристик.

Металлические щиты

Могут использоваться в качестве главных, вводных, вводно-распределительных устройств и коммутационных узла. Для установки внутри зданий выбирают металлические щитки со степенью защиты IP 40, для уличного монтажа – с индексом IP54-66. Герметичные электроящики ЩРУ , металлические щиты АВВ , шкафы Legrand Atlantic обеспечат безопасную эксплуатацию электрооборудования при высокой влажности внутри помещений и при установке на улице.

Пластиковые боксы

Предназначаются для монтажа внутри помещений в качестве группового, этажного и квартирного щитка, а так же коммутационного или монтажного бокса для автоматов.

Область применения:

• жилые здания

• общественная инфраструктура

• объекты здравоохранения

• детские учреждения

• строительные, промышленные и производственные объекты

• энергетическая инфраструктура

• коммуникационные сети (связь, центры обработки данных)


Электрические пластиковые боксы влагозащищённого типа устанавливают на улице и внутри зданий в зонах с повышенной влажностью, температурой и запылённость. Они имеют степень защиты не ниже IP65 и гарантируют герметичность, необходимую для сложных условий эксплуатации. К ним относятся щиты Schneider Electric Kaedra , Legrand Plexo , влагозащищённые боксы АВВ серий Mistral и Europa .

Навесные или настенные

Подходят для установки в качестве распределительного и вводного шкафа, под монтаж модульного и обычного электрооборудования широкого спектра (автоматов, УЗО , реле, измерительных и учётных приборов). А так же для монтажа телекоммуникационного оборудования (телефония, интернет, TV, конферец-связь).

Для влажных, пыльных и «горячих» помещений используют герметичные распределительные металлические щиты и боксы под автоматы с коэффициентом защиты IP65. Их можно монтировать на улице, в открытых складах, переходах, во временных и недостроенных зданиях. Это щиты Legrand Plexo , Kaedra от Шнайдер Электрик , боксы под автоматы ИЭК .

Для обычных условий можно купить распределительный щиток с величиной защиты IP 40.

Область применения:

Настенные шкафы и боксы устанавливают в деревянных домах и постройках для обеспечения безопасного электромонтажа. Кроме того, они применяются в кирпичных, бетонных, модульных зданиях, если там используется наружная электропроводка.

Скрытые щиты в нишу

Нишевой щиток для электрических автоматов удобен для монтажа при скрытой проводке, когда все кабели подключаются прямо в стене без вывода на поверхность. Современный дизайн, качественный пластик и большое разнообразие типов дверей и окраски позволяют сочетать боксы в нишу с любыми дизайнерскими решениями.

Область применения:

Применяются только внутри помещений со сплошными или полыми стенами из кирпича, бетона, гипса и гипсокартона, а также для установки в перегородки из негорючих материалов (стекла, пластика, металла). Любые боксы в нишу не являются герметичными, поэтому их нельзя использовать во влажных условиях, например, на улице или во влажных помещениях.

Среди интересных вариантов решений можно назвать серии

В наши дни ни одна квартира или частный дом не обходятся без электричества. Конечно, в отдаленных уголках нашей страны еще можно встретить населенные пункты, где электричество не подведено. Но таких городов и поселков все меньше и меньше.

Сердцем любой современной квартиры является электрический щит. Электрическим щитом называется узел, служащий для получения электроэнергии от внешних сетей и дальнейшего ее перераспределения по дому или квартире. Именно в распределительные щиты устанавливают приборы для учета полученной энергии, аппараты, защищающие проводку от перегрузок и коротких замыканий, устройства, предохраняющие людей от . При необходимости в электрический щиток в квартире можно устанавливать другие приборы.

Устройство

коробка изнутри

По своему техническому предназначению, распределительные коробки должны обеспечивать надежную изоляцию мест соединения электрических проводов от внешнего воздействия и при этом быть достаточно небольшими по размерам.

Большинство современных распределительных коробок – это пластиковые прямоугольные или круглые коробки, различного размера, имеющие специальные перфорированные отверстия, предназначенные для ввода проводов внутрь коробки.

Коробки для наружного крепления могут иметь различные варианты крепления к поверхности стены:

1. Наружные монтажные отверстия.
2. Внутренние монтажные отверстия.
3. Наружные варианты, предназначенные для установки на тросовых натяжных линиях, кроме этого, могут иметь места для крепления на трос.

Фурнитура для внутреннего монтажа, в отличие от наружных элементов, монтируется внутри стены или полых гипсокартонных конструкций. Особенностью элементов для кирпичных, бетонных стен, стен из пенобетона, заключается в том, что фиксация производится с помощью раствора или шпаклевки. Надежность такой фиксации обеспечивается наличием нескольких специальных удерживающих борозд на внешней стороне стенок коробки.

Для монтажа внутри гипсовых перегородок, равно как и для устройства узла распределения, внутри других полых перегородок, крепление может быть выполнено с помощью винтов через монтажные отверстия в дне элемента или же с помощью специальных зажимных или распорных элементов конструкции.

Наружная крышка такой фурнитуры, как правило, фиксируется с помощью защелок или же на винтовых соединениях. Внутренние коробки простого исполнения закрываются простым защелкиванием крышки, наружные чаще всего имеют винтовую фиксацию.

Отдельные изделия, в частности, коробки, предусматривающие использование защитного заземления, имеют внутри жестко закрепленную монтажную планку, с отверстиями и фиксирующими зажимными винтами, для надежного крепления проводов заземления.

Классификация

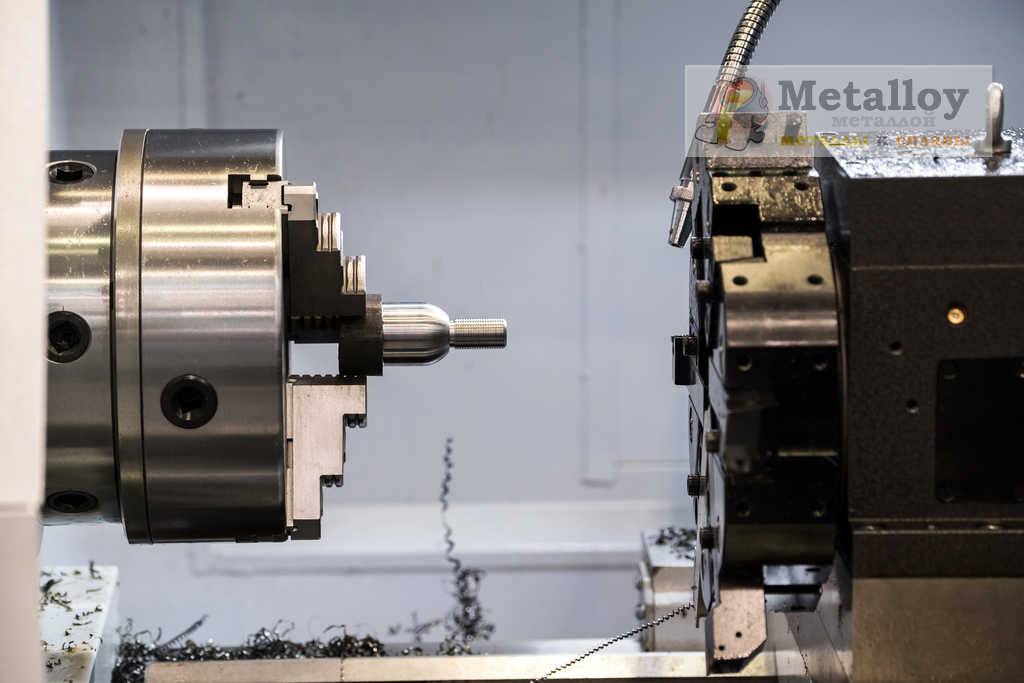

Из-за многообразия видов токарных автоматов, человеку без опыта сложно их отличать. Для этого было создано несколько классификаций. В них указываются отличия автоматов по выполняемым операциям или конструкции.

По назначению

Любое промышленное оборудование можно разделить по назначение. Автоматические токарные станки бывают двух типов:

1. Специализированные — используются при проведении определённой операции с заготовкой. Не подлежат перенастройке.
2. Универсальные — оборудование которое может выполнять различные операции с заготовками.

Также существуют полуавтоматы, которые используется для изготовления штучных деталей.

По расположению шпинделей

Если говорить о расположении рабочей части токарного автомата, можно выделить две конструкции:

• вертикальный шпиндель;
• горизонтальный шпиндель.

Перемещение ключевых элементов оборудования и сам процесс обработки зависит от расположения шпинделя.

По количеству шпинделей

Устройства различаются и по количеству подвижных элементов:

• одношпиндельные — предназначены для обработки одной заготовки;
• многошпиндельные — одновременно могут обрабатывать несколько заготовок.

Существует несколько типов одношпиндельных автоматов. Каждый их них представляет собой отдельную конструкцию, выполняющую определённые операции.

Одношпиндельный автомат

Фасонно-отрезные

Фасонно-отрезные автоматы используются для изготовления коротких заготовок, у которых небольшой диаметр. На выходе получается простая форма. Принцип работы заключается в том, что заготовка закрепляется во вращающемся шпинделе. Для обработки детали в суппортах закрепляются резцы. Количество суппортов может достигать 4. Перемещать их можно по поперечному направлению. В новых моделях есть специальные направляющие, которые позволяют перемещать суппорт вдоль оси шпинделя.

Дополнительно в фасонно-отрезных автоматах устанавливается упор. Его можно передвигать для увеличения или уменьшения длины заготовки.

Продольного точения

Токарный автомат продольного точения применяется при производстве длинных деталей с малым сечением из металлического прутка. Используется на предприятиях, занимающихся приборостроением или часовым производством. С помощью цангового патрона заготовка закрепляется в шпинделе. Он закреплён на подвижной бабке, которая передвигается по направляющим. Резцы же остаются неподвижными. Они прочно закрепляются в суппортах.

Дополнительно напротив заготовки могут устанавливаться специальные приспособления, с помощью которых выполняются различные операции. К ним относится сверление, нарезание резьбы и зенкерование. Шпиндель может оборудоваться отдельным приводом, который будет обеспечивать поступательные движения.

Токарно-револьверные

Токарно-револьверные автоматы используются на производстве при изготовлении изделий сложной формы. При работе применяется металлический пруток. Некоторые модели предназначены для создания штучных заготовок. Металлическое изделие или прут закрепляется в подвижном шпинделе. Револьверная головка начинает автоматически перемещаться. Суппорты совершают поперечные движения.

Рекомендуемые модели

Модели электрощитов не привязаны к изготовителям модульных элементов, например, в корпус ABB без каких-либо проблем можно установить электроавтомат Нager. Поэтому их функциональность определяется удобством монтирования и классом защиты. Среди множества выпускаемых изделий некоторые модели пользуются особенной популярностью для установки в квартирах. Но если в производственных зданиях основным критерием является надёжность, то в квартирах — эстетичность.

Для скрытой установки рекомендуется приобрести щиток Hager Cosmos VR118TD. Его дверца выполнена из прозрачного пластика, при желании ее легко можно снять с петель. Направление открывания — вверх. Бокс комплектуется шинами заземления и нуля, выполненными из латуни. Степень защиты соответствует IP 31. Количество устанавливаемых модулей равняется восемнадцати. Этот щиток отличается красивым внешним видом, удобством монтажа и невысокой ценой.

Если же необходим наружный щиток, можно приобрести модель VIKO LOTUS. Эта недорогая модель особенно актуальна станет для жителей хрущёвок. Она позволяет разместить в себе двенадцать модулей. В наборе содержатся шины, весь необходимый крепёж и дин-рейка. Белый цвет изделия и его затемнённая дверца подойдут для любого интерьера.

Построение системы электроснабжения без использования электрических щитов практически невозможно. Их установка не только делает удобным включение и выключение электроснабжения на определённых линиях, но и повышает безопасность использования электросети в целом. При этом боксы для размещения счётчиков и электрических модулей бывают разного размещения и их можно подобрать под любой интерьер.

На входе внутренней сети квартиры, дома или дачи практически всегда устанавливается квартирный распределительный щит (КЩ), в котором размещается электросчетчик и автоматические выключатели (АВ) и другое оборудование. Давайте рассмотрим функциональное назначение этого устройства, его конструктивные особенности, правила установки и подключения.

Что представляет собой пакетный выключатель?

Пакетники – это приборы, предназначенные для коммутации (т.е. включения и выключения) небольших нагрузочных токов. Их подключают к электросетям постоянного и переменного тока 440-660 В.

Приборы трудно назвать удобными, поскольку в их устройстве не предусмотрены системы автоматического обесточивания в случае перегрузок.

Устройства незаменимы на подстанциях. Спецперсонал применяет их, чтобы учитывать показания приборов. Также пакетники устанавливают для удобства работы машинистов электросиловых агрегатов

Помимо отсутствия защитной автоматики, устройства имеют еще один существенный недостаток: они быстро ломаются при частых перепадах напряжения. По этой причине их стали использовать гораздо реже.

Но все-таки рано говорить о неактуальности пакетников, пока они дешевы, а их коммутационный ресурс удовлетворителен. Приборы по-прежнему удобны для применения в распределительных щитках и пультах управления.

С пакетниками возникают проблемы из-за невозможности автоотключения от сети в случае необходимости. Если нагрузки даже незначительно превышают допустимые, прибор выходит из строя

В подъездах многоэтажек уже давно не ставят пакетные выключатели. Их заменили на современные двухполюсные автоматы, отличающиеся лучшей износостойкостью, долговечностью и большей пропускной способностью тока. Новые приборы подсоединяют к электросети каждой отдельной квартиры, а не подъезда.

Распространенные ошибки при использовании АКПП

1. Самой распространенной ошибкой, приводящей к поломке АКПП, является включение режима «D» — «драйв» (движение вперед) без полной остановки при движении задним ходом. И, то же самое, только наоборот – включение режима «R» (задний ход) без полной остановки при движении вперед.
2. Вторая распространенная ошибка (скорее, заблуждение) связана с режимом «N» (нейтралка). Дело в том, что данный режим является экстренным, чтобы разблокировать колеса для кратковременной буксировки или перестановки машины в случае какой-либо неисправности. И только для этого!Но многие неопытные водители используют нейтральный режим «N» в пробках при кратковременных остановках, что приводит к гидравлическому удару и преждевременному износу АКПП. В пробках при частых остановках нужно использовать режим «D» вместе с педалью тормоза. Если нужно остановиться – нажимается педаль тормоза, если нужно медленно продвинуться вперед – педаль тормоза просто отпускается, и машина медленно катится вперед. И так можно ездить целый день.
3. Третья ошибка – переход в нейтральный режим «N» из режима «D» на ходу, в движении по трассе. Это опасно (особенно на большой скорости), так как может заглохнуть двигатель, в результате чего отключится гидроусиление руля и усиление тормозов, и автомобиль станет почти неуправляемым.
4. Еще одна ошибка – буксировка машины с АКПП на расстояние больше 40 км и на скорости более 50 км/час. В коробке «автомат», в отличие от МКПП, система подачи масла работает под давлением, но при буксировке она не работает. Соответственно, детали «автомата» вращаются «на сухую», без смазки, в результате чего происходит их очень быстрый износ.
5. Нередкой ошибкой является попытка завести машину с АКПП «с толкача». И хотя такие попытки часто приводят к желаемому результату (двигатель запускается), все равно на механизм АКПП это действует разрушающе, и при такой частой эксплуатации «автомат» может не выработать и половины заложенного ресурса.
