Правильное использование и обслуживание
Чтобы бойлер прослужил много лет и не составлял проблем при эксплуатации, нужно правильно его использовать и ухаживать за самим устройством. Также регулярно следует проверять целостность механизма. Необходимо проделывать все то, что осуществляется для проверки работоспособности любого отопительного котла. Воду нужно фильтровать, прежде чем перенаправить ее в водонагревательный бак. Это обезопасит трубы от дальнейшей накипи и коррозии.
Следуя несложным правилам, можно поддерживать нормальную эксплуатацию устройства еще очень долгое время. Должны быть соблюдены следующие процедуры:
- проверка работоспособности и целостности конструкции раз в 30 дней;
- контролировать герметичность соединений. Иногда после каждого осенне-зимнего сезона, когда водонагреватель работает без остановки, некоторые части устройства начинают изнашиваться и приходить в негодность. Поэтому рекомендуется по окончании отопительного сезона менять прокладки между соединениями в трубах, это обеспечит боле надежное отопление во всем помещении;
- постоянно следить за поддержанием одного уровня температуры в процессе нагревания воды бойлером. Фактические показатели не должны отличаться от расчетных более чем на 20%, иначе это будет свидетельствовать о неисправности устройства;
- регулярно чистить водонагреватель и его составные части от накипи и других внешних реакций, вызывающих изношенность системы;
- подключить стабилизатор к бойлеру, чтобы отопление подавалось без перебоев.
Кроме того, каждый раз водонагреватель необходимо очищать. Для этого стоит разбирать устройство и чистить каждый элемент по отдельности
Особое внимание следует уделить змеевику, так как на нем скапливается больше всего грязи и накипи. При правильно эксплуатации устройство прослужит еще очень долгое время и обеспечит постоянное теплоснабжение во всем доме
Преимущества и недостатки самодельных котлов
Все большую популярность приобретают дровяные котлы длительного горения, изготовленные своими руками, причиной тому являются очевидные достоинства таких агрегатов:
- Продолжительность работы от одного заполнения топки дровами в 2 раза больше, чем у традиционных котлов, а от 1 загрузки угля – в 3 раза.
- Простота конструкции позволяет изготовить котельную установку самостоятельно, что выйдет намного дешевле заводского аналога.
- Возможность усовершенствования конструкции. Например, «законодатель мод» в этом направлении, бренд STROPUVA указывает в технических характеристиках рабочее давление в 1.6 Бар. Это невысокий показатель, усилив конструкцию, можно изготовить своими руками котел на твердом топливе рабочим давлением до 3 Бар.
- Нетребовательность к виду топлива. В камеру сгорания можно класть дрова, уголь, опилки и прочие горючие отходы. Главное, обеспечить к нему доступ воздуха. К влажности древесины также нет особых требований.
Мастера–умельцы несколько упростили конструкцию, чтобы самодельные котлы длительного горения на угле или дровах можно было изготавливать в домашних условиях. Изменение касается способа подачи воздуха в топку. Складывающаяся телескопическая конструкция довольно сложна в изготовлении и требует дополнительных затрат.
Вместо нее ставят стальную трубу, длина которой на 300—500 мм больше высоты топки, приваривая в конце «блин» и рассеиватели воздуха. Другой конец просто торчит из крышки котла, на нем делают воздушную заслонку для регулировки подачи воздуха, поворачиваемую вручную. Вентилятор для нагнетания не используется, горение происходит за счет естественной тяги. Изменения в конструкции можно проследить, изучив чертежи котлов на твердом топливе, сделанных своими руками.
Недостатки самодельных котлов длительного горения во многом повторяют недоработки в конструкции заводских агрегатов. Но есть пути для их исправления:
Трудности в изготовлении цилиндрического корпуса. Без вальцовочного станка или хотя бы трубогиба очень сложно сделать круглый корпус из листового металла. Как вариант, мастера применяют для топки баллоны из-под пропана или трубы соответствующего диаметра. Это прибавит веса конструкции, поскольку стандартные трубы больших диаметров имеют толщину стенки от 5 мм. Для изготовления водяной рубашки лучше применить тонкостенные трубы.
Заводские котлы длительного горения затруднительно разжечь, загрузив камеру сгорания на четверть. Не всегда требуется длительная работа агрегата, иногда нужно немного протопить дом. Корпус котла круглый и высокий, через дверцу для загрузки очень непросто наполнить топку на четверть и разжечь. В самодельных агрегатах можно предусмотреть дополнительную дверцу посередине, не забывая о ее качественной герметизации.
В силу особенностей конструкции дровяные или угольные котлы длительного горения не рекомендуется загружать топливом «на ходу», надо дождаться полного сгорания предыдущей порции. Если во время работы поднять груз и открыть дверцу для закладки дров, то из нее повалит дым прямо в помещение. Вам придется закидывать дрова по-быстрому и кое-как, это неприемлемо. Недостаток лечится установкой теплоаккумулятора, который специалисты рекомендуют включать в обвязку любого твердотопливного котла.
В верхнем положении труба подачи воздуха самодельного котла будет торчать на высоту, равную высоте топки. Это следует предусмотреть, выбирая место для размещения водогрейной установки.
Расширительный бак для закрытой системы отопления
Расширительный бак для предназначен для компенсации изменения объема теплоносителя в зависимости от температуры. В закрытых системах отопления это герметичная емкость, разделенная эластичной мембраной на две части. В верхней части находится воздух или инертный газ (в дорогих моделях). Пока температура теплоносителя невысока, бачок остается пустым, мембрана расправлена (на рисунке картинка справа).
Принцип работы мембранного расширительного бачка
При нагревании теплоноситель увеличивается в объеме, его излишек поднимается в бачок, отодвигая мембрану и сжимая закачанный в верхнюю часть газ (на картинке слева). На манометре это отображается как повышение давления и может служить сигналом для уменьшения интенсивности горения. В некоторых моделях есть предохранительный клапан, который при достижении порогового значения давления сбрасывает излишек воздуха/газа.
По мере остывания теплоносителя, давление в верхней части бачка выдавливает теплоноситель из емкости в систему, показатели манометра приходят в норму. Вот и весь принцип работы расширительного бачка мембранного типа. Кстати, мембраны бывают двух видов — тарельчатые и грушевидной формы. Форма мембраны на принцип работы никак не влияет.

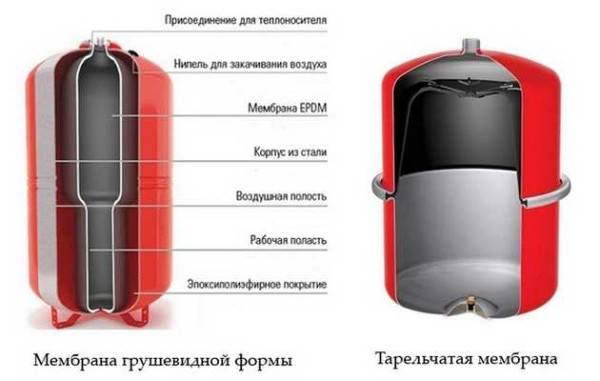

Виды мембран для расширительных бачков в системах закрытого типа
Расчет объема
Согласно общепринятым нормам объем расширительного бака должен составлять 10% от общего объема теплоносителя. Это значит, что вы должны посчитать, сколько воды поместится в трубах и радиаторах вашей системы (есть в технических данных радиаторов, а объем труб можно посчитать). 1/10 часть от этой цифры и будет объемом необходимого расширительного бака. Но эта цифра справедлива только если теплоноситель — вода. Если используется незамерзающая жидкость, размера бака увеличивается на 50% от рассчитанного объема.
Вот, пример расчета объема мембранного бака для закрытой системы отопления:
- объем системы отопления составляет 28 литров;
- размер расширительного бака для системы, заполненной водой 2,8 литра;
- размер мембранного бака для системы с незамерзающей жидкостью — 2,8 + 0,5*2,8 = 4,2 литра.
При покупке выбираете ближайший больший объем. Меньший не берите — лучше иметь небольшой запас.
На что обратить внимание при покупке
В магазинах есть бачки красного и синего цвета. Для отопления подходят бачки красного цвета. Синие конструктивно такие же, только они предназначены для холодной воды и высоких температур не переносят.
На что еще обратить внимание? Есть два вида бачков — со сменной мембраной (называются они еще фланцевыми) и с незаменяемой. Второй вариант дешевле, причем значительно, но если повредится мембрана, покупать придется все целиком
Во фланцевых моделях покупают только мембрану.
Место для установки расширительного бака мембранного типа
Обычно ставят расширительный бачок на обратном трубопроводе перед циркуляционным насосом (если смотреть по ходу движения теплоносителя). В трубопровод устанавливается тройник, к одной его части подсоединяется небольшой отрезок трубы, а к ней, через фитинги, подключается расширитель. Размещать его лучше на некотором расстоянии от насоса, чтобы не создавались перепады давления. Важный момент — участок обвязки мембранного бака должен быть прямолинейным.
Схема установки расширительного бака для отопления мембранного типа
После тройника ставят шаровый кран. Он необходим чтобы была возможность снять бачок без слива еплоносителя. Саму емкость удобнее соединять при помощи американки (накидной гайки). Это снова-таки облегчает монтаж/демонтаж.
Пустое устройство весит не так много, но заполненное водой имеет солидную массу. Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры.
Можно ли использовать водонагреватель вместо котла
Водонагреватель можно использовать в качестве накопительной ёмкости, такого себе буфера для отбора тепла и его последующей отдачи в систему отопления. Здесь явный плюс заключается в том, что даже при выключенном котле отопления, тепло все равно будет поступать в радиаторы и конвекторы. Его отбор уже будет происходить не с теплообменника, а с водонагревателя.
Полностью же заменить котел водонагревателем, теоретически можно, если установить более мощный ТЭН. Если же использовать стандартный ТЭН, то его мощности явно не хватит для отопления нужной квадратуры дома.
Разве что в межсезонье, и когда нужно чтобы радиаторы и трубы отопления не перемёрзли, такой способ использования водонагревателя, имеет место быть.

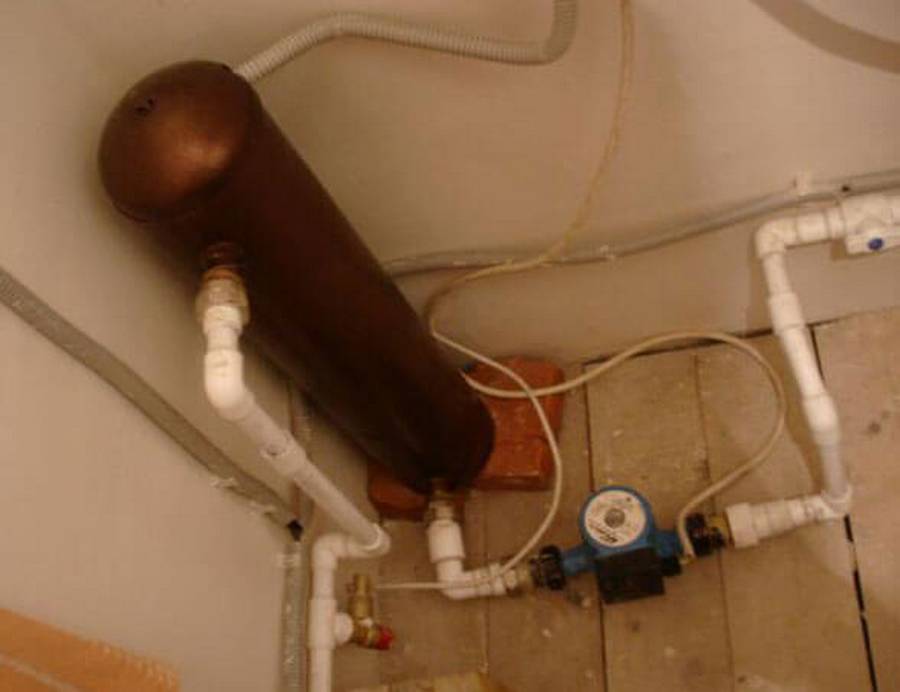

Как правильно подключить водонагреватель
В любом случае, самотёчную систему отопления с водонагревателем сделать не получится. Обязательным условием является наличие циркуляционного насоса и расширительного бака, достаточно большого объёма (с учётом литража водонагревателя и котла отопления).
И хотя на всех водонагревателях ставится обратный клапан, это не поможет справиться с возникшей проблемой. При нагревании вода будет увеличиваться в объёме, а давление все время сбрасываться через обратный клапан. Поэтому придётся постоянно подпитывать систему отопления, что весьма неудобно.
Вполне реально переделать электрический водонагреватель от работы твердотопливного котла. Это вполне рабочая схема, которая позволяет сэкономить электроэнергию в зимний период времени, когда работает твердотопливный котел. В следующем выпуске строительного журнала я расскажу, как это сделать. Можно будет нагревать воду и ТЭНом водонагревателя и от твердотопливного котла отопления.
Отопление из электрического водонагревателявозможно как резервное, реже – как основное. Эффективность обогрева зависит от мощности ТЭНа, объема бойлера, утепления помещения, площади. ЭВН врезается в систему с радиаторами. Потребуется насос, расширительный бак. Использование электрического водонагревателя для отопления дома – идея, имеющая основания для осуществления.
| Преимущества | Недостатки |
| Способ действенный, с результатом, позволяющим рассматривать реализацию. | Есть предостережения. Потребуется решить проблемные вопросы (описаны ниже). |
| Бойлер стоит дешевле котла. | ТЭНы у большинства накопительных бойлеров сравнительно слабые: 2 – 3,5 кВт. Мощности хватит, но до определенной границы. Потенциала проточных водонагревателей достаточно, но не при постоянных нагрузках. |
| Температуру нагрева воды придется поддерживать максимальную, +75… +90° C. Рабочий режим и циркуляция интенсивные. ЭВН работает с увеличенной нагрузкой, срок эксплуатации сократится. | |
| Оборудование не займет больше места, чем котлы. Возможная навеска ЭВН на стену, в подпотолочном пространстве, в нишах. | Процесс монтажа хоть и простой, но требует опыта, оборудования: врезка, фитинги, клапаны, расширительный бачок, тройники, краны. |
| Можно регулировать температуру, программировать вкл./выкл. (при наличии функционала). | |
| Экономнее, чем электрокотел (но не значительно). |

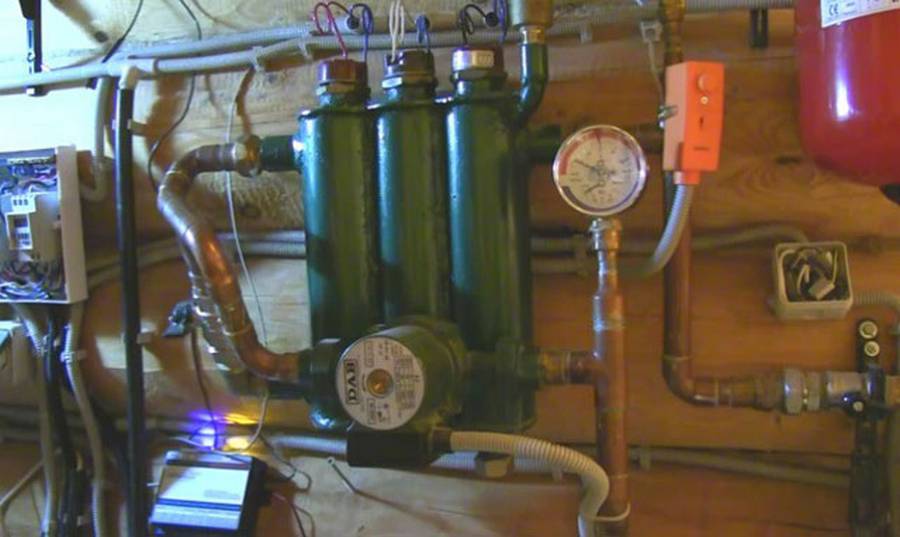

Электрокотел на ТЭНах
Схема электрического котла с теном своими руками является наиболее простой для исполнения и известна уже достаточно давно.
Принцип работы ТЭНового котла
Устройство всех бытовых приборов, в которых установлены нагревательные элементы (ТЭНы), одинаково. При включении питания напряжение подается на ТЭН, который постепенно нагревается и передает тепловую энергию расположенной вокруг него жидкости.
Преимущества таких приборов:
- большой ассортимент нагревательных элементов различной формы и мощности;
- возможность использования в любой отопительной системе с жидкими теплоносителями;
- на корпусе котла установлена изоляция, так что напряжение подается исключительно на ТЭН;
- не требуют сложного обслуживания;
- уровень нагрева очень просто контролировать, даже с минимальным набором автоматических элементов управления.
Среди недостатков самодельного электрического котла данного типа можно назвать:
- «прожорливость» в потреблении электроэнергии, поскольку для обогрева 10 м² площади требуется 1 кВт мощности;
- примеси в теплоносителе накапливаются на нагревательном элементе в виде накипи, поэтому его нужно чистить примерно 1 раз в год;
- ТЭН может функционировать только при наличии жидкости, с ним рекомендуется установка датчика холостого хода.
Как работает электрический водонагреватель для отопления
Как правило, такие устройства применяют исключительно для ГВС. Но современные технологии позволяют использовать его в качестве дополнительного теплового контура для нагрева воды системы отопления. Прежде чем применять водоподогреватель для подготовки теплоносителя приборов отопления необходимо произвести модернизацию его схемы подпитки:
Создать принудительный контур циркуляции теплоносителя.
Выполнить обвязку отопительной схемы с установкой обязательны устройств защиты и регулирования: расширительный бак, циркуляционный электронасос и запорно-регулирующая арматура, блок управления и защиты с первичными датчиками по температуре и давлению среды.
Оригинальность идеи, и ее практическая реализация, состоит в синхронной эксплуатации одного и того же источника: для ГВС и отопления. По этой причине предварительно рекомендуется подобрать электронасос требуемой электромощности. Он должен быть способен обеспечить покрытие всех гидравлических потерь в системе и равномерно распределить тепло по отопительным приборам. Специалисты рекомендуют в системах одновременного нагрева ГВС, и отопления предусмотреть установку фильтров очистки воды на входе перед бойлером.
Бак-аккумулятор и бойлер для отопления
Накопительный бак, в конечном счете, целиком и полностью идентичен классическому водонагревателю. Различие состоит во внутреннем змеевике, который присоединяется к отопительной системе.
Профессионально организованное система теплоснабжения через теплообменник подразумевает, что данный компонент станет осуществлять функцию термического аккумулятора. Жидкая среда, находящаяся в баке, принимает тепло через змеевиковый теплообменник, подсоединенный к внутридомовой отопительной трубной системе.
Бойлер косвенного нагрева
Оптимальной альтернативой варианта отопления небольших помещений, является включение в схему теплоснабжения бойлера косвенного нагрева. Они могут быть универсальными, способными работать на разных видах энергоносителей: газ, дымовые газы от сгорания твердого топлива и электричество.
Обычно такие устройства устанавливают в схемах теплоснабжения для повышения общего КПД в виде дополнительного источника нагрева. Основным считается традиционный отопительный котел. Для результативной работы водонагревателя непрямого нагрева требуется его установка перед вводом обратной сетевой воды в котлоагрегат. Таким способом, возможно, выполнить оптимальную систему отопления.
Подбор диаметра труб отопления — Teplopraktik
Диаметр труб отопления зависит от того какой объем теплоносителя будет проходить через них. Очевидно, что на главном подающем трубопроводе, идущем от отопительного котла, диаметр будет больше, на ветке с тремя радиаторами он будет еще меньше, а на конечном радиаторе он будет самым маленьким. Соответственно диаметр трубы будет зависеть от общей тепловой мощности радиаторов, который питает данный трубопровод.
Кроме того диаметр трубопровода зависит от скорости движения теплоносителя в системе и от перепада температур подача/обратка. Чем выше этот перепад, тем меньше требуется диаметр трубопровода. Стандартный перепад температур – 20°С. В более комфортных системах этот перепад меньше – 10°С.
Отопительная система с циркуляционным насосом характеризуется высокой скоростью теплоносителя, система же с естественной циркуляцией обладает низкой скоростью, поэтому это обязательно надо учитывать при подборе труб отопления. Не стоит закладывать в расчет трубопроводов слишком большую скорость движения воды в трубах, т.к. это создаст различные неприятные шумы и журчание в трубах. При слишком низкой скорости же возникает риск образования воздушных пробок в системе. Скорость движения в трубах должна быть в пределах 0,4 – 0,6 м/с. Самотечная система характеризуется значительно более низкой скоростью теплоносителя, поэтому диаметр труб нужно выбирать больше.
Поэтому ниже мы укажем таблицы подбора диаметра труб для различных систем с указанными параметрами. В таблице используется подбор диаметра труб из различных материалов. Стальные трубы ВГП имеют обозначение по внутреннему диаметру, тогда как полипропиленовые, металлопластиковые и трубы из сшитого полиэтилена имеют обозначение по наружному диаметру. Это учтено в таблице подбора диаметров трубопроводов.
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 50 | 39 | 1,5 дюйма (40мм) | 50 | 50 |
| 40 | 35 | 1,5 дюйма (40мм) | 50 | 50 |
| 30 | 30 | 1,25 дюйма (32мм), дюйм с четвертью) | 40 | 40 |
| 20 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 15 | 21 | 1 дюйм (25мм) | 32 | 32 |
| 12 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 10 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 8 | 16 | 3/4 дюйма (20мм) | 25 | 25 |
| 6 | 14 | 1/2 дюйма (15мм) | 20 | 20 |
| 5 | 12 | 1/2 дюйма (15мм) | 20 | 20 |
| 4 | 11 | 1/2 дюйма (15мм) | 20 | 20 |
| 3 | 10 | 3/8 дюйма (10мм) | 16 | 16 |
| 2 | 8 | 3/8 дюйма (10мм) | 16 | 16 |
| 1 | 6 | 3/8 дюйма (10мм) | 16 | 16 |
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 50 | 55 | 2 дюйма (50мм) | 63 | 63 |
| 40 | 48 | 2 дюйма (50мм) | 63 | 63 |
| 30 | 43 | 2 дюйма (50мм), либо 1,5 дюйма (40мм) | 63 | 63 |
| 20 | 35 | 1,5 дюйма (40мм) | 50 | 50 |
| 15 | 30 | 1,25 дюйма (32мм) | 40 | 40 |
| 12 | 27 | 1,25 дюйма (32мм) | 40 | 40 |
| 10 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 8 | 22 | 1 дюйм (25мм) | 32 | 32 |
| 6 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 5 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 4 | 16 | 1/2 дюйма (15мм) | 20 | 20 |
| 3 | 13 | 1/2 дюйма (15мм) | 20 | 20 |
| 2 | 11 | 1/2 дюйма (15мм) | 16 | 16 |
| 1 | 8 | 1/2 дюйма (15мм) | 16 | 16 |
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 30 | 48 | 2 дюйма (50мм) | 63 | 63 |
| 20 | 39 | 1,5 дюйма (40мм) | 50 | 50 |
| 15 | 34 | 1,5 дюйма (40мм) | 50 | 50 |
| 12 | 30 | 1,25 дюйма (32мм), (дюйм с четвертью) | 40 | 40 |
| 10 | 28 | 1,25 дюйма (32мм), (дюйм с четвертью) | 40 | 40 |
| 8 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 6 | 21 | 3/4 дюйма (20мм) | 25 | 25 |
| 5 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 4 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 3 | 15 | 3/4 дюйма (20мм)) | 25 | 25 |
| 2 | 12 | 1/2 дюйма (15мм) | 20 | 20 |
| 1 | 10 | 1/2 дюйма (15мм) | 20 | 20 |
Пример использования: двухтрубная система с циркуляционным насосом, общая мощность 18 кВт.
Разводка выполнена полипропиленовой трубой, условное обозначение — ПП.
Как видим из схемы — вначале из котла выходит полипропиленовая труба, диаметром 40мм, внутренний просвет у нее 25мм, что соответствует металлической ВГП трубе в 1 дюйм (25мм). Далее идет отвод на бойлер (4 кВт) и теплые полы (2 кВт) двух ПП труб, диаметром 16мм. После этого часть теплоносителя отделилась, поэтому нет необходимости в такой толстой трубе. На отопление 1-ого и 2-ого этажей уже пойдет более тонкая труба — 32мм, она пойдет до первого тройника. На тройнике отделяется ветка на 1-ый этаж, диаметром 25мм, и на 2-ой этаж, также диаметром 25мм. К конечным радиаторам уже подходит полипропиленовая труба диаметром 16мм. И на 3-х последних радиаторах также идет заужение подающей трубы до 16мм.
В однотрубной системе, в отличие от двухтрубной по одному трубопроводу подается весь теплоноситель системы. Поэтому в такой системе весь трубопровод (после ответвления трубы на бойлер и теплый пол) будет диаметром 32мм, а к отдельным радиаторам от основного трубопровода будут подходить трубы 16мм.
teplopraktik.ru
Инструкция по сборке самодельного индукционного котла
Стоит отметить, что нередко инструкция, как сделать электрокотел индукционного типа, настолько сложна и содержит такие трудоемкие чертежи, что самостоятельная сборка оборудования выглядит довольно сомнительной. Однако мы нашли нестандартное решение.
Перед тем как самому сделать электрокотел для отопления, нужно будет приобрести индукционную печь мощностью 2,4 кВт и 3 метра профилированных труб Ø25×50 мм со стенками, толщиной в 2,5 мм.
Если рассмотреть, как будет работать эта конструкция, то сначала собираем плоскую емкость из профиля — по ней будет двигаться жидкость. А затем к трубе фиксируем индукционную печку и подключаем ее к сети. Все вместе будет выглядеть примерно как кастрюлька на печке.
Нарезку трубы нужно выполнить максимально точно. Понадобится несколько кусков по 400 мм, тщательно зачищенных от заусенцев на торцах.
Поскольку жидкость внутри такого котла будет двигаться змейкой, то желательно взять четное количество кусков трубы, чтобы входное и выходное отверстие располагались с одной стороны — так их удобнее подключать к отопительному контуру.
Далее нужно прорезать стыковочные отверстия, расположив их строго напротив друг другу. Для удобства можно сначала высверлить по краям 2 дырки сверлом Ø10 мм, и с помощью болгарки прорезать между ними щель.
Поскольку профильные трубы не идеально ровные, их нужно сначала состыковать тупыми краями с острыми и пронумеровать, чтобы потом не перепутать.
На следующем этапе стыки между трубами нужно проварить. Укладываем конструкцию на ровную поверхность, стягиваем струбциной и свариваем. Сначала делаем точечную сварку, чтобы конструкцию не повело, а затем выполняем капитальные швы.
Теперь нужно закрыть торцевую часть нашей емкости. Используем для этого стальную полосу, вырезанную из профилированных труб. Сварку выполняем аналогичным методом – сначала точечно, а затем капитально.
С противоположной стороны также привариваем полосу, не забывая об установке входного и обратного патрубков на крайних трубах. Чтобы обеспечить максимальную площадь контакта емкости с печкой, все швы нужно тщательно зачистить.
Чтобы наш котел можно было повесить на стенку, на его задней части нужно приварить 2 уголка, в которые будет помещена индукционная печка, а также петли для навешивания.
Последний этап работы — покраска. Можно использовать термостойкую краску. На этом сборочные работы завершены. Можно вешать котел и подключать его к отоплению и электросети.
При покупке индукционной печи обратите внимание, чтобы она была рассчитана на беспрерывную работу. В противном случае потребуется перезапуск системы через каждые 2 часа
Каждая из перечисленных моделей является полностью функциональной и надежной. Выбор в пользу какой-либо из них каждый сделает самостоятельно. Главное, внимательно отнестись к работе и в случае затруднений проконсультироваться со знающими людьми.
