Преимущества и недостатки системы
Биогазовые установки имеют немало преимуществ, но и недостатков хватает, поэтому перед началом проектирования и строительства следует все взвесить:
- Утилизация отходов. Благодаря биогазовой установке можно получить максимум пользы от мусора, от которого все равно пришлось бы избавляться. Эта утилизация менее опасна для окружающей среды, чем закапывание отходов.
- Возобновляемость сырья. Биомасса – это не уголь и не природный газ, добыча которых истощает запасы ресурсов. При ведении сельского хозяйства сырье появляется постоянно.
- Относительная небольшое количество СО2. При получении газа окружающая среда не загрязняется, а вот при его использовании в атмосферу выделяется небольшое количество двуокиси углерода. Оно не опасно и не способно критично изменить экологию, т.к. его поглощают растения в процессе роста.
- Умеренное выделение серы. При сгорании биогаза в атмосферу попадает небольшое количество серы. Это негативное явление, однако его масштабы познаются в сравнении: при сжигании природного газа загрязнение окружающей среды окислами серы гораздо больше.
- Стабильная работа. Производство биогаза более стабильно, чем работа солнечных батарей или ветряков. Если энергией солнца и ветра нельзя управлять, то биогазовые установки зависят от деятельности человека.
- Можно использовать несколько установок. Газ – это всегда риски. Чтобы снизить потенциальный ущерб в случае аварии, можно рассредоточить по участку несколько биогазовых установок. Если правильно спроектировать и собрать систему из нескольких ферментаторов, она будет работать стабильнее, чем один крупный биореактор.
- Выгоды для сельского хозяйства. Для получения биомассы высаживают некоторые виды растений. Можно выбрать такие, которые улучшают состояние грунта. Например, сорго снижает эрозию почвы, улучшает ее качество.
У биогаза есть и недостатки. Хотя это относительно чистое топливо, оно все же загрязняет атмосферу. Также могут возникать проблемы с поставками растительной биомассы. Безответственные владельцы установок нередко заготавливают ее так, что истощают землю и нарушают экологический баланс.
Механизм образования газа из органического сырья
Биогаз – это летучее вещество без цвета и какого-либо запаха, в котором содержится до 70% метана. По своим качественным показателям он приближается к традиционному виду топлива – природному газу. Отличается хорошей теплотворной способностью, 1м3 биогаза выделяет столько тепла, сколько получается при сгорании полутора килограмм угля.
Образованию биогаза мы обязаны анаэробным бактериям, которые активно трудятся над разложением органического сырья, в качестве которого используются навоз сельскохозяйственных животных, птичий помет, отходы любых растений.
В самостоятельном производстве биогаза может использоваться птичий помет и продукты жизнедеятельности мелкого и крупного домашнего скота. Сырье может применяться в чистом виде и в форме смеси с включением травы, листвы, старой бумаги
Для активизации процесса необходимо создать благоприятные условия для жизнедеятельности бактерий. Они должны быть схожи с теми, в которых микроорганизмы развиваются в естественном резервуаре – в желудке животных, где тепло и отсутствует кислород.
Собственно, это и есть два основных условия, способствующих чудесному превращению гниющей навозной массы в экологически чистое топливо и ценные удобрения.
Для получения биогаза нужен герметичный реактор без доступа воздуха, где будет происходить процесс брожения навоза и разложения его на составляющие:
- метан (до 70%);
- углекислый газ (примерно 30%);
- другие газообразные вещества (1-2%).
Образовавшиеся газы поднимаются кверху емкости, откуда их затем выкачивают, а вниз оседает остаточный продукт – высококачественное органическое удобрение, сохранившее в результате обработки все ценные вещества, имеющиеся в навозе – азот и фосфор, и потерявшее значительную часть патогенных микроорганизмов.
Реактор для получения биогаза должен иметь полностью герметичную конструкцию, в которой отсутствует кислород, в противном случае процесс разложения навоза будет проходить крайне медленно
Второе важное условие для эффективного разложения навоза и образования биогаза – соблюдение температурного режима. Бактерии, принимающие участие в процессе, активизируются при температуре от +30 градусов. Причем в навозе содержится два вида бактерий:
Причем в навозе содержится два вида бактерий:
- мезофильные. Их жизнедеятельность происходит при температуре +30 – +40 градусов;
- термофильные. Для их размножения необходимо соблюсти температурный режим +50 (+60) градусов.
Время переработки сырья в установках первого типа зависит от состава смеси и составляет от 12 до 30 суток. При этом 1 литр полезной площади реактора дает 2 л биотоплива. При использовании установок второго типа время выработки конечного продукта сокращается до трех дней, а количество биогаза возрастает до 4,5 л.
Эффективность термофильных установок видна невооруженным глазом, однако и цена их обслуживания очень высока, поэтому прежде чем выбрать тот или иной способ получения биогаза, необходимо очень тщательно все просчитать
Несмотря на то, что эффективность термофильных установок в десятки раз выше, применяются они гораздо реже, поскольку поддержание высоких температур в реакторе связано с большими расходами.
Обслуживание и содержание установок мезофильного типа дешевле, поэтому большинство фермерских хозяйств для получения биогаза используют именно их.
Биогаз по критериям энергетического потенциала немногим уступает привычному газовому топливу. Однако в его составе есть сернокислые испарения, наличие которых следует учесть при выборе материалов для сооружения установки
Изготовление биогазовой установки
Проделываем отверстие в крышке. Вставляем в него штуцер и герметизируем прилегание двухкомпонентным клеем.
Сбоку по той же технологии вклеиваем угловой фитинг с трубой, которая идет почти до самого дна бака.
Под него нужно будет поставить пластиковое ведро.
На штуцер в крышке надеваем шланг и фиксируем обжимным хомутом.
К другой стороне трубки крепим шаровый кран для перекрывания основной подачи.
От крана подключается трубка и идет на тройник. С тройника одни конец подключается ко второму карну, к нему будут подключатся потребители.
Изначально камеру нужно полностью сдуть, выпустив весь лишний воздух.
Варианты конструкции
С ручной загрузкой сырья, без подогрева и перемешивания
Для бытового использования такая модель считается наиболее удобной. При вместимости реактора от 1 до 10 м³ ежесуточно понадобится навоза порядка 50 – 220 кг. Вот из этого нужно и исходить, определяясь с размерами емкости.
Установка монтируется в грунте, поэтому для нее понадобится небольшой котлован. В соответствие с ее расчетными габаритами подбирается место на участке. Состав и назначение всех элементов схемы понять нетрудно.
Особенность монтажа
После установки реактора по месту необходимо проверить его герметичность. Затем металл подлежит окраске (желательно морозостойким составом) и утеплению.
- Удаление отработки происходит естественным путем – или в процессе закладки новой порции, или при избытке газа в реакторе при закрытом вентиле. Следовательно, вместимость емкости для сбора отходов должна быть не меньше, чем у рабочей.
- Несмотря на простоту устройства и привлекательность для сборки своими руками, в связи с тем, что перемешивание массы и подогрев не предусматривается, такой вариант установки целесообразно эксплуатировать в регионах с мягким климатом, то есть в основном на юге России. Хотя при качественной теплоизоляции, в условиях, когда подземные водяные пласты находятся глубоко, это исполнение вполне подойдет и для средней полосы.
Без подогрева, но с перемешиванием
Практически то же самое, лишь небольшая доработка, которая существенно повышает производительность установки.
Как сделать механизм? Для того, кто своими руками собирал, например, бетономешалку на основе бочки, это не проблема. В реакторе придется монтировать вал с лопастями. Следовательно, необходимо устанавливать опорные подшипники. В качестве передаточного звена между валом и рычагом хорошо использовать цепь.
Перемешивание + подогрев
Термическое воздействие на биомассу повышает интенсивность происходящих в ней процессов разложения и брожения. Биогазовый агрегат более универсальный в использовании, так как может работать в двух режимах – мезофильном и термофильном, то есть в диапазоне температур (примерно) 25 – 65 ºС (см. графики выше).
На указанной схеме котел работает на получившемся газе, хотя это и не единственный вариант. Подогрев биомассы можно осуществлять по-разному, как удобнее его организовать хозяину.
Автоматизированные варианты
Отличие данной схемы в том, что к установке подключается газгольдер. Это позволяет накапливать запасы газа, а не расходовать его сразу же по назначению. Удобство использования и в том, что для интенсивного брожения подходит практически любой температурный режим.
Такая установка отличается еще большей производительностью. В сутки она способна переработать до 1,3 т сырья при аналогичном объеме реактора. Загрузка, перемешивание – за это «отвечает» пневматика. Отводящий канал позволяет удалять отходы или в бункер для кратковременного хранения, или в мобильные емкости с целью немедленного вывоза. К примеру, для удобрения полей.
Механизированная биогазовая установка
Отличие от предыдущих моделей в дополнительном резервуаре, в котором происходит предварительная подготовка сырьевой массы.
Подача в загрузочный бункер, а потом в реактор производится сжатым биогазом. Он же используется и для подогрева.
Единственное, что необходимо при сборке любой из установок своими руками – точные инженерные расчеты. Возможно, понадобится консультация специалиста. А в остальном все довольно просто. Если хоть один из читателей заинтересуется биогазовым агрегатом и смонтирует его самостоятельно, значит, автор не зря работал над этой статьей. Успехов!
Биогазовая установка для частного дома своими руками
Рачительный хозяин мечтает о дешевых энергоресурсах, эффективной утилизации отходов и получении удобрений. Домашняя биогазовая установка своими руками – это недорогой способ воплощения мечты в реальность.
Самостоятельная сборка такого оборудования обойдется в разумные деньги, а вырабатываемый газ станет хорошим подспорьем в хозяйстве: его можно использовать для приготовления пищи, отопления дома и других нужд.
- Специфика получения биогаза
- Преимущества и недостатки системы
- Расчет рентабельности установки
- Инструкция по самостоятельному строительству
- Этап 1: подготовка ямы под биореактор
- Этап 2: обустройство газового дренажа
- Этап 3: обустройство изоляционного слоя
- Этап 4: монтаж купола и труб
- Два способа подогрева биореактора
- Выводы и полезное видео по теме
Бизнес на переработке птичьего помета
Несмотря на высокий потенциал, такой бизнес потребует очень крупных финансовых вложений. Ведь необходимо соблюсти очень строгие требования, касающиеся условий хранения и переработки этих веществ, которые федеральный классификатор отходов относит к III, то есть умеренно опасному классу.
Также для продажи любых продуктов переработки навоза необходимо получить соответствующую лицензию, стоимость которой нередко превышает миллион рублей.
Все это снижает рентабельность переработки из-за чего срок окупаемости при соблюдении всех законов составляет 7–15 лет, а в некоторых случаях и больше.
Тем не менее, для владельцев крупных птицефабрик даже на таких условиях бизнес по переработке куриного и другого помета будет выгодным, так как помимо прямого дохода, получаемого от продажи готовых продуктов, они получат непрямую выгоду, обусловленную тем, что:
- часть продуктов будет употреблена для внутреннего пользования, благодаря чему сократятся траты на покупку их аналогов;
- сократятся затраты, связанные с утилизацией огромных объемов экскрементов, которые производит такая птицефабрика.
Если же это будет самостоятельное предприятие, то даже при условии получения бесплатного материала, ему трудно будет стать сколько-нибудь рентабельным. Ниже более детально рассмотрим несколько возможных вариантов такого бизнеса.
Производство перегноя
Ведь это натуральное удобрение, которое улучшает структуру почвы и наполняет ее питательными веществами.
Правильный перегной не приводит к росту нитратов до опасного уровня, благодаря чему выращенный на такой земле урожай будет безопасным и полезным. Учитывая, что еда класса «органик», то есть выращенная в условиях без использования химических удобрений, набирает популярность, перегной из помета также будет пользоваться огромным спросом.
Производство жидких удобрений
Этот бизнес также может быть рентабельным, если рядом есть достаточное число покупателей, то есть фермеров или крестьянских хозяйств.
Поэтому такую переработку чаще всего запускают для своих нужд, не сильно надеясь на внешний спрос, но не пренебрегая возможностью хоть немного заработать на продаже готового продукта.

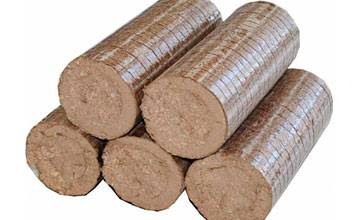

Производство твердого/газообразного топлива
Основным преимуществом производства твердого топлива является его большая востребованность, а также отсутствие необходимости получать на него лицензии или разрешения.
качественные брикеты или пеллетыбудут востребованы не только на территории РФ, но и за ее пределами
Однако без посредников в таком деле не обойтись, поэтому найти хороших покупателей можно будет лишь при достаточно больших объемах готовой продукции.
Несмотря на то, что птицеводческим предприятиям невозможно выйти на рынок оптовой продажи углеводородов, можно заключить договор с несколькими предприятиями и заправлять их сжиженным метаном.
Однако и в этом случае необходимо будет пройти сертификацию и получить все необходимые лицензии и разрешения. Поэтому гораздо проще использовать это топливо для собственных нужд, а прибыль получать за счет экономии покупного горючего.
Производство тепловой/электрической энергии
Исходным материалом для выработки этих видов энергии является биогаз (метан), который почти невозможно продать из-за крайне высоких требований и необходимости оформления многих документов.
Тем не менее, метан можно использовать в качестве топлива для котельных и электростанций, а полученную энергию продавать потребителям, не подключенным к тепловым или электрическим сетям.
Для того, чтобы продавать оба вида энергии в больших масштабах и конкурировать с другими производителями, необходимо выполнить множество установленных государством условий, из-за чего хоть какую-то рентабельность от такого бизнеса могут получить лишь самые крупные предприятия.
Услуги по утилизации
Основная выгода будет идти за счет того, что поставщики навоза или помета будут платить за утилизацию их отходов, ведь для них это дешевле, чем организовывать собственное производство, и удобнее, чем постоянно задаваться вопросом, что с ним делать.
Кроме того, можно будет продать или использовать для собственных нужд результаты переработки, что даст пусть и небольшую, но экономию.
Дополнительное оборудование
К дополнительному оборудованию, без которого невозможна работа биореактора, относят:
- измельчающее устройство;
- источник тепловой энергии;
- систему сброса технической воды;
- хранилище сапропеля;
- очистную установку;
- основной газгольдер;
- установку сжижения газа;
- газгольдер для сжиженного газа;
- управляющую систему.
Измельчающее устройство
Измельчающее устройство принимает поступающую с мест содержания животных/птиц навозную/пометную жижу, а также смытую или убранную вручную подстилку и измельчает все крупные фрагменты, чтобы облегчить работу бактерий.
Кроме того, измельчающее устройство смешивает измельченную массу с водой, чтобы обеспечить необходимый уровень влажности, причем во время смешивания происходит доизмельчение материала.
Такой измельченный и разведенный водой материал называют субстратом.
После подготовки субстрат по трубам поступает в метантенк и смешивается с находящимся в нем веществом.
Источник тепловой энергии
Чаще всего роль такого источника исполняет адаптированный для работы на метане газовый котел, который в зимнее время также снабжает теплом систему отопления.
При этом необходимо постоянно отслеживать температуру внутри биореактора, чтобы она все время находилась в оптимальных пределах и, при необходимости, увеличивать или снижать подачу газа, для чего внутри емкости устанавливают датчики температуры.
Система сброса технической воды
Сливаемая с биореактора техническая вода содержит немного органических и неорганических веществ, но в ней нет ни возбудителей болезней, ни яиц или личинок глистов, а также семян сорняков. Поэтому ее можно использовать для полива, а также для разведения составов, используемых для подкормки.
Для реализации всех этих возможностей система, помимо периодически открываемого сливного клапана, должна содержать емкость для технической воды и средства доставки к месту использования.
Хранилище сапропеля
Скапливающийся на дне метантенка сапропель через специальный клапан поступает в хранилище, где постепенно накапливается.
Он является хорошим удобрением, сопоставимым с перегноем, однако менее качественно разрыхляющим почву.
Тем не менее, сапропель эффективно заменяет многие комплексные удобрения, ведь содержит широкий спектр органических и неорганических веществ.
После заполнения хранилище открывают и извлекают из него собранный материал, который затем вносят в почву.
Очистное устройство
Биогаз состоит из метана (50–60%) и других газов, поэтому в неочищенном состоянии обладает малой теплотворной способностью.
Такой очищенный биогаз по своей теплотворной способности сопоставим с природным и сжиженным газом, поэтому его можно использовать в качестве топлива для любых устройств, изначально работающих на указанных видах топлива.
Основной газгольдер
Это оборудование необходимо для сглаживания перепадов давления газа во время подключения или отключения потребителей. Газгольдер изготавливают из стали, благодаря чему он выдерживает давление в десятки или сотни атмосфер.
Вместе с газгольдером работает и насос, закачивающий в него газ под необходимым давлением.
Аппарат сжижения газа и газгольдер для его хранения
Эта установка позволяет запасать газ в те периоды, когда потребление меньше производства. Дело в том, что сжиженный газ занимает гораздо меньше места, поэтому при одинаковом объеме хранилища его можно запасти заметно больше.
Аппарат сжижает газ с помощью охлаждения, благодаря чему он переходит из газообразного в жидкое состояние.
Газгольдер для сжиженного газа изготавливают из высокопрочной стали, а также тщательно утепляют, ведь давление внутри газгольдера зависит не только от количества сжиженного метана, но и от его температуры.
Такой газгольдер позволяет в летние месяцы делать запас сжиженного метана, который зимой можно будет использовать для отопления или других нужд, компенсируя им недостаточную выработку биогаза. Кроме того, сжиженный газ из газгольдера хорошо подходит для заправки автомобилей и иной техники, работающей на таком виде топлива.
Управляющая система
Для обеспечения максимальной выработки биогаза, а также для увеличения доли метана в нем необходимо не только поддерживать оптимальную температуру, но и своевременно выполнять все необходимые действия, то есть:
- подавать субстрат;
- отводить воду;
- удалять сапропель;
- регулировать работу очистной и сжижающей установок.
Кроме того, к ней подключены датчики, отслеживающие состояние и работоспособность всех входящих в нее устройств.
Делаем биогаз в домашних условиях
Существует стереотип, что получить биогаз можно только на специализированных производствах и хозяйств. Однако, это не так. Сегодня можно делать биогаз в домашних условиях.
Биогаз – это совокупность различных газов, которые создаются путём разложения органических веществ. Стоит знать, что биогаз огнеопасен. Он легко загорается чистым пламенем.
Отметим преимущества биогазовой установки дома:
- Получение биогаза без дорого оборудования;
- Использование своей альтернативной энергии;
- Природное и бесплатное сырье в виде навоза или растений;
- Забота об экологии.
Иметь биогазовую установку дома – это выгодное дело для хозяина дачного участка. Чтобы сделать такую установку необходимо малое количество средств: две бочки по 200 литров, бочка на 50 литров, трубы канализации, газовый шланг и кран.
Как видите, чтобы сделать установку своими руками, даже не требуется покупать дополнительные инструменты. Бочки, кран, шланги и трубы практически всегда можно найти в хозяйстве владельцев дач. Газогенератор – это забота об экологии, а также ваша возможность использовать альтернативный источник энергии и топлива.
Загрузка и выгрузка
Люки загрузки и разгрузки ведут непосредственно в емкость биореактора. Для того чтобы субстрат равномерно распределялся по всей площади, делают их в противоположных концах емкости.
Схема биогазового реактора без пологрева
При заглубленном способе установки биогазовой установки, загрузочные и разгрузочные трубы подходят к корпусу под острым углом. Причем нижний конец трубы должен находится ниже уровня жидкости в реакторе. Таким образом исключается попадание воздуха в емкость. Также на трубах ставят поворотные или отсечные задвижки, которые в нормальном положении закрыты. Открываются они только на время загрузки или выгрузки.
Так как в навозе могут содержаться крупные фрагменты (элементы подстилки, стебли травы и т.д.), трубы малого диаметра будут часто забиваться. Потому для загрузки-выгрузки они должны быть диаметром 20-30 см. Монтировать их необходимо до начала работ по утеплению биогазовой установки, но после того, как емкость установлена на место.
Формы биореакторов и варианты расположения люков загрузки и разгрузки
Наиболее удобный режим работы биогазовой установки — с регулярной загрузкой и выгрузкой субстрата. Данная операция может проводится раз в сутки или раз в двое суток. Навоз и другие компоненты предварительно собираются в накопительной емкости, где доводятся до требуемого состояний — измельчаются, при необходимости увлажняются и перемешиваются. Для удобства в данной емкости может быть механическая мешалка. Подготовленный субстрат выливается в приемный люк. Если расположить приемную емкость на солнце, субстрат будет предварительно нагреваться, что уменьшит затраты на поддержание требуемой температуры.
Глубину установки приемного бункера желательно рассчитать так, чтобы отходы стекали в него самотеком. То же касается выгрузки в биореактор. Лучший случай, если подготовленный субстрат будет двигаться самотеком. А отгораживать его на время подготовки будет заслонка.
Биогазовая установка с мешалкой и подогревом
Для обеспечения герметичности биогазовой установки, люки на приемном бункере и в зоне выгрузки должны иметь герметизирующий резиновый уплотнитель. Чем меньше будет в емкости воздуха, тем чище будет газ на выходе.
Расчет рентабельности установки
В качестве сырья для производства биогаза обычно используют коровий навоз. Одна взрослая корова может дать его столько, чтобы обеспечить 1.5 м.куб. топлива; свинья – 0.2 м.куб.; курица или кроль (в зависимости от массы тела) – 0.01-0.02 м.куб. Чтобы понять, много это или мало, можно сравнить с более привычными видами ресурсов.
Биогаз своими руками
Тот, кто живёт за городом, хорошо знает, что отапливать дом и готовить пищу пока, при нынешних ценах на энергоносители, выгоднее всего магистральным газом. Но подключение к трубе с «голубым топливом» может влететь в копеечку, даже если магистраль проходит по границе с участком. Поэтому домовладельцы ищут способы как сэкономить и при этом не превратиться в истопника или кочегара. Команда инженеров из Израиля предлагает одно из решений проблемы, «чем заменить баллонный газ для плиты». Для этого энтузиасты альтернативной энергии разработали портативную установку для производства биогаза в домашних условиях.
Наша команда предлагает использовать отходы еды, жидких удобрений и навоза для производства биогаза. Конечно, мощности установки общим объёмом около 2 куб. м недостаточно, чтобы извлекать из биомассы газ, которого хватит для системы отопления. Но, как показала практика, выработанного газа хватает, чтобы подключить к установке портативную газовую плитку и готовить на ней еду.

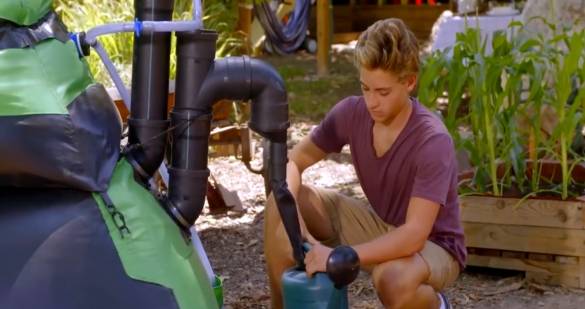

Установка представляет собой закрытую ёмкость — реактор объёмом 1200 литров, заполненный водой, в который сбрасываются отходы.
Сверху монтируется вторая ёмкость для сбора полученного газа объёмом на 700 литров.
По словам разработчиков, всё, что нужно пользователю — через специальный приёмник поместить в установку органические отходы, а остальное сделают бактерии.
Из органических бытовых отходов среднестатистической семьи можно получить энергию — газ-метан, которого хватит для работы одноконфорочной газовой плиты в течение трёх часов в день. Бактерии, находящиеся в реакторе, перерабатывают органические вещества и превращают их в биогаз и высококачественные жидкие удобрения, которые можно использовать для выращивания растений на огороде.
В разобранном виде биогазовая установка помещается в коробку размером 1000х450х400 мм.
Длина газового шланга может достигать 20 метров. Этого достаточно, чтобы разместить реактор на некотором удалении от дома, т.к. биогаз состоит из метана, углекислого газа и неприятно пахнущего сероводорода.
После сборки реактор наполняется чистой водой, а для быстрого «запуска» процесса брожения, помимо биомассы — сырья, в установку сбрасывается специальный набор бактерий. После выхода на рабочий режим «подпитка» бактериями уже не требуется.
Хотя для работы устройства не требуется электричества, для эффективного процесса разложения биомассы нужна определённая температура. Лучше всего бактерии «работают» при температуре свыше 25 °C. При снижении температуры ниже 20 °C требуется обеспечить подогрев реактора и его монтаж в утеплённом помещении.
Это уже наша вторая и более совершенная установка. Первая модель успешно прошла испытания в 2016 году. Теперь она используется более чем в 76 странах мира. Хотя систему по производству биогаза покупают разные люди, всех их объединяет одно — желание уменьшить загрязнение планеты отходами, а также стремление получать более дешевую энергию из альтернативных источников.
Эффективность биотоплива
Биогаз из помета и навоза не имеет цвета и запаха. Он дает столько же тепла, сколько природный газ. Один кубометр биогаза дает энергии столько же, сколько дает 1,5 кг угля.
Чаще всего фермерские хозяйства не утилизируют отходы от домашнего скота, а складируют их на одном участке. В результате метан выделяется в атмосферу, навоз теряет свои свойства как удобрение. Своевременно переработанные отходы принесут гораздо больше пользы фермерскому хозяйству.
Рассчитать эффективность утилизации навоза таким способом легко. Средняя корова дает в сутки 30-40 кг навоза. Из этой массы получается 1,5 кубометра газа. Из такого количества вырабатывается электроэнергии 3 кВт/ч.
Условия получения и энергетическая ценность биогаза
Для того что бы собрать малогабаритную установку необходимо знать из какого сырья и по какой технологии можно получить биогаз.
Газ получается в процессе разложения (ферментации) органических веществ без доступа воздуха (анаэробный процесс): помет домашних животных, солома, ботва, опавшие листья и др. органические отходы, образующиеся в индивидуальном хозяйстве. Отсюда следует, что биогаз можно получать из любых хозяйственно бытовых отходов которые могут разлагаться и бродить в жидком или влажном состоянии.
Процесс разложения (ферментации) проходит в две фазы:
- Разложение биомассы (гидротация);
- Газификация ( выделение биогаза).
Эти процессы происходят в ферментаторе (анаэробной биогазовой установке).
Ил полученный после разложения в биогазовых установках, повышает плодородие почв и урожайность повышается 10-50%. Таким образом, получается ценнейшее удобрение.
Биогаз состоит из смеси газов:
- метан-55-75%;
- углекислый газ-23-33%;
- сероводород-7%.
Метановое брожение — это сложный процесс брожения органических веществ — бактериальный процесс. Главное условие протекания этого процесса, наличие тепла.
В процессе разложения биомассы образуется тепло, которого достаточно для протекания процесса, что бы сохранить это тепло ферментатор необходимо теплоизолировать. При понижении температуры в ферментаторе снижается интенсивность газовыделения, так как микробиологические процессы в органической массе замедляются. Поэтому надежная теплоизоляция биогазовой установки (биоферментатора) одно из наиболее важных условий ее нормальной работы. При загрузке навоза в ферменттатор необходимо смешивать с горячей водой с температурой 35-40 оС. Это поможет обеспечить необходимый режим его работы.
Для лучшего обогрева ферментатора можно использовать «тепличный эффекта». Для этого над куполом устанавливают деревянный или легкий металлический каркас и покрывают полиэтиленовой пленкой. Наилучшие результаты достигаются при температуре сырья, которое сбраживается 30-32°С и влажности 90-95 %. В районах средней и северной полосы часть получаемого газа необходимо расходовать в холодные периоды года на дополнительный подогрев сбраживаемой массы, что усложняет конструкцию биогазовых установок.
Установки несложно соорудить в индивидуальных хозяйствах в виде специальных ферментаторов для сбраживания биомассы. Основным органическим сырьем для загрузки в ферментатор является навоз.
При первой загрузке навоза КРС процесс ферментации должен быть не менее 20 сут, свиного не менее 30 сут. Газа получить можно больше при загрузке смеси из различных компонентов по сравнению с загрузкой, например навоза КРС.
Например, смесь навоза КРС и птичьего помета при переработке дает до 70% метана в биогазе.
После того как процесс сбраживания стабилизировался, нужно загружать сырье каждый день не более 10% от количества перерабатываемой в ферментаторе массы.
Рекомендуемая влажность сырья летом 92-95 %, зимой — 88-90 %.
При ферментации помимо производства газа происходит обеззараживание органических веществ. Органические отходы избавляются от патогенной микрофлоры, дезодорация выделяемых неприятных запахов.
Образующийся ил нужно периодически выгружать из ферментатора, его используют как удобрение.
При первом наполнении биогазовой установки отбираемый газ не горит, это происходит, потому что первый полученный газ содержит большое количество углекислого газа, около 60%. Поэтому его необходимо выпустить в атмосферу, и через 1-3 дня работа биогазовой установки стабилизируется.
Таблица №1- количество газа получаемого получаемого за сутки при ферментации экскриментов одного животного
Животное | Живая масса животного, кг | Получаемый оббьем газа, м3/сут |
КРС | 500-600 | 1,5 |
Свиньи | 80-100 | 0,2 |
Курица или кролик | 1,5-5 | 0,015 |
По количеству выделяемой энергии 1 м3 биогаза эквивалентен:
- 1,5 кг каменного угля;
- 0,6 кг керосина;
- 2 кВт/ч электроэнергии;
- 3,5 кг дров;
- 12 кг навозных брикетов.
