Подключение комнатного термостата к газовому котлу

Преимущества использования термостата в отоплении

Газовое отопление уже само по себе является благом и существенно увеличивает качество быта. Но упрощение управлением газовым отопительным оборудованием вопрос не менее актуальный.

Настройка и управление работой газового котла может проводиться двумя способами – вручную или с помощью термостата, который автоматически обеспечит стабильный температурный режим.

Ручная регулировка помогает установить определенную температуру теплоносителя в системе – при повышении температуры до заданных значений котел выключается, при снижении – включается. В результате температура в доме поддерживается на определенном уровне.

Но с изменением температуры на улице установленный режим оказывается некорректным и приходится вручную перепрограммировать отопительное устройство. Такие манипуляции осуществляются на протяжении всего отопительного сезона, а это неудобно.

Резкое повышение температуры снаружи здания, нагрев комнаты солнечными лучами часто требуют незамедлительного выключения отопительной системы. Своевременное отключение выполнит терморегулятор

Кроме того, ручная регулировка означает работу газового котла в режиме постоянных включений-выключений, с периодом рабочего цикла длительностью около 10 минут. Это не лучшим образом влияет на продолжительность работы котла.

Еще в системе с ручной регулировкой, независимо от работы функции обогрева, обеспечивается постоянная циркуляция теплоносителя с помощью насосного оборудования, а значит, расходуется лишняя электроэнергия.

Применение термостата для управления работой газового котла полностью устраняет проблемы тактования, а также исключает резкие скачки температуры

Автоматическая регулировка, в отличие от ручного управления, отключает циркуляционный насос. Реагируя на температуру воздуха в помещении, а не теплоносителя в отопительном контуре, термостат для котла отопления поддерживает стабильную температуру в комнате.

В результате микроклимат в доме значительно улучшается, частота включений котла снижается, а значит, увеличивается его срок службы.

Экономия энергии при использовании автоматического терморегулятора достигает 30%, но даже самый дешевый программатор обеспечивает экономию не менее 15%

Использование термостата дает и другие преимущества:

• устройство устанавливает оптимальный/экономный температурный режим в зависимости от времени суток;
• решает проблемы тактования газового котла – частого включения и выключения;
• облегчает эксплуатацию и повышает надежность отопительной системы.

Это лишь часть очевидных преимуществ, общих для всех типов терморегуляторов. Достоинства отдельных моделей можно более подробно изучить непосредственно перед приобретением.

ТОП термостатов 2017–2018

Изучив мнения потребителей и проанализировав информацию нескольких авторитетных интернет-изданий, ежегодно составляющих рейтинговые перечни наиболее обсуждаемых моделей климатического оборудования, несложно сделать вывод о популярности термостатов таких марок, как:

Bosch

При этом в компании считают, что лучший терморегулятор для газового котла Bosch – разумеется, Bosch. И, хотя в сети так немало информации о благополучном симбиозе климатической техники этого производителя с термостатами иных компаний. Однако, например, программный цифровой терморегулятор «Бош» определенно заслуживает внимания. Модель снабжена цифровым дисплеем, имеет калибровку температурного датчика, имеет резервные варианты питания. Прибор может регулировать температуру в помещении в соответствии со временем суток и днями недели.

Регулятор температуры CR10

В видео подробно рассказано о регуляторах Bosch серии EMS.

Ariston

Также, выбирая комнатный термостат для газового котла аристон, стоит обратить внимание на термостаты, предлагаемые этой итальянской компанией. Среди них можно встретить и модели, способные программировать необходимый температурный режим не только на неделю вперед, но и на любой час предстоящей недели

Есть и менее сложные, зато более дешевые варианты, «умеющие» задавать желаемый температурный режим на ближайшие 24 часа. Тем не менее, доступность почасового программирования помогает хозяевам дома решать немало проблем, включая и экономию газа и электричества.

Владельцам котлов «Аристон» предлагаем присмотреться к пульту управления Sensys.

Пульт управления Ariston Sensys

Преимущества:

• полный контроль системы через протокол bridgenet;
• простая настройка/управление параметрами системы;
• регулирование температуры;
• отображение параметров гелиосистемы (если подключена);
• отображение отчета энергоаудита (кВт), производительность гелиосистемы, сокращение выбросов CO2, запаса горячей воды;
• электронный датчик комнатной температуры;
• простое в управлении суточное и недельное программирование режима отопления;
• простое в управлении суточное и недельное программирование режима ГВС (в случае подключения к одноконтурному котлу внешнего бойлера).

Protherm

Эта компания также рекомендует подключение термостата к газовому котлу «Протерм» только при использовании «родных» моделей. На это имеется ряд причин. Например, благодаря специальной коммутационной шине eBus, терморегулятор может контролировать модуляцию газовой горелки. Термостаты других производителей подключаться таким образом к котлу «Протерм» не могут. Кроме этого, на дисплее некоторых моделей от Protherm можно увидеть не только заданные режимы работы котла, но и коды возникающих ошибок. К тому же система при необходимости, способна сама перезапустить котел. Таким образом регулируется температура котла.

Комнатный регулятор температуры Exacontrol 7 для котлов Proterm

Buderus

Подключение комнатного термостата к газовому котлу «Будерус» также создаст меньше проблем, если речь идет о приборе, выпускаемом этой же компанией. Тем более что разработчики предусмотрели простой и интуитивно понятный интерфейс для прибора.

Программируемый комнатный термостат Simple MMI 7 Days – с коммуникацией по протоколу OpenTherm. Предназначен для полного управления котлом и комфортного управления температурой в помещении

RQ

Если удалось приобрести комнатный термостат rq10, подключение к котлу той же марки не составит труда. Тем более что качество этой техники редко вызывает нарекания.

Комнатный механический термостат CEWAL RQ10

Ferroli

Комнатный термостат для газового котла Ferroli – весьма удачная разработка итальянской компании.

Беспроводный аналоговый двухпозиционный терморегулятор Ferroli FABIO 1W (вкл/выкл) с суточным программированием

Baxi

Также в тренд вышел терморегулятор для газового котла Baxi, – удобный в установке и управлении, также отличающийся интуитивно понятной системой регулировки и обеспечивающий значительную экономию владельцам дома.

Механический комнатный термостат BAXI используется для определения комнатной температуры и передачи данных котлу, обеспечивая обратную связь. Регулирует температуру помещений в пределах от 8°С до 30°С

Дополнительные полезные опции термостатов

Некоторые модели термостатов решают только основные задачи, не обладая никакими дополнительными опциями.

Более продвинутые образцы, в дополнение к базовым функциям, способны выполнять некоторые попутные действия, расширяющие возможности и эффективность устройства. Например, помимо контроля комнатной температуры, существуют опции мониторинга погодных условий на улице и внесение поправок в режим обогрева в соответствии с ними.

Кроме того, существуют и другие опции:

• Несколько вариантов теплового режима помещения.
• Программирование индивидуальных настроек.
• Доступ по WiFi в интернет с возможностью удаленного программирования режима.
• Модуль GSM для работы со смартфоном по СМС.
• Защита от несанкционированного изменения режима (блокировка от детей).
• Декоративная подсветка.
• Защита от перегрева или перемерзания.
• Гидрометр с функцией изменения влажности воздуха.

Насколько нужны эти функции — решать владельцу термостата, поскольку они имеются не во всех моделях. Выбирая наиболее подходящий вариант, можно сразу определить список необходимых опций и приобрести нужный образец.

Как подключить комнатный термостат к газовому котлу?

Для монтажа регулятора не потребуются какие-либо профессиональные навыки или специальные инструменты, достаточно разобраться в схеме монтажа, следовать инструкции производителя газового котла и регулятора, соблюдать технику безопасности по работе с электрическим током. Тогда установку возможно произвести самостоятельно, не прибегая к помощи специалиста.

Схема подключения

В схеме газового котла должно быть указано, есть ли возможность подключения к нему термостата

Важно убедиться, что установка дополнительного оборудования разрешена производителем и не навредит отопительной системе

Некорректный монтаж может привести к поломке дорогостоящей техники и потере гарантии.

В случае, когда установка блока управления будет осуществляться внутри котла, находят подходящее для него место. При необходимости можно использовать установочную коробку.

Важно! При подключении термостата выполнение требований производителя котла строго обязательно!

Если изучить схему главной платы газового котла, то видно, что на ней имеются два контакта, соединённые между собой перемычкой, где электрический ток сначала выходит из платы, а затем возвращается в неё, контролируя включение и отключение отопительного котла. Во многих современных моделях эта перемычка для удобства монтажа находится на отдельно выведенной колодке, куда просто подключается термостат.

Фото 1. Распечатанная схема платы газового котла. Красным обведена часть, показывающая возможность подключения различных термостатов.

Но на некоторых разновидностях отопительного оборудования место установки придётся искать прямо на плате. В этом случае откручивают винты, которые держат перемычку, вынимают её, а на это место монтируют провода, идущие к термостату.

Правильно подключённый термостат пропускает через себя электрический ток, идущий к котлу из сети, контролируя, таким образом, включение и выключение всей системы отопления. Если воздух в помещении нагрет сильнее, чем выставлено на регуляторе во время его настройки, то прибор отключает газовый котёл, а когда температура падает ниже указанного предела, то отопление снова включается и происходит нагрев воздуха в доме.

Материалы и инструменты

Для монтажа термостата к газовому котлу не потребуется никаких специальных инструментов. Всё, что необходимо для установки прибора в систему отопления, идёт в поставочном комплекте.

Для установки регулятора понадобятся технические паспорта термостата и отопительного котла для сверки электрических схем подключения, бытовая отвёртка, тестер для проверки наличия напряжения в сети, набор инструментов для крепления прибора на стену в жилом помещении.

Выбор места для установки термостата

Перед началом монтажных работ выбирают место установки терморегулятора

Правильно подобрать помещение для прибора крайне важно, потому что именно по температуре и влажности воздуха в этой комнате будет происходить регулировка всей системы отопления в доме

Термостат обязательно устанавливают в жилом помещении, а не в техническом. Обычно выбирают самую холодную комнату во всём доме, например, угловую. Установка прибора в котельной или в кладовой приведёт к некорректной работе отопления. Нельзя вешать регулятор вблизи отопительных батарей, бытовой техники, излучающей тепловые помехи: кухонных плит, обогревателей. Не рекомендуется размещать регулятор и на сквозняке, возле окон, или там, где на него будут попадать прямые солнечные лучи.

Термостат должен быть легко доступен, находиться на виду, чтобы в любой момент изменить настройки температуры или произвести замену батарей питания.

Правила установки:

• Высота монтажа не более полутора метров над уровнем пола.
• Не устанавливать на внешнюю, холодную стену дома.
• К прибору должен быть свободный доступ.
• Не вешать вблизи плит, кондиционеров, окон.
• Не допускать попадания прямых солнечных лучей на прибор.

Эффективное управление отоплением является жизненно важной частью рациональной работы котла и системы отопления дома. Грамотное использование элементов управления снизят потребление энергии агрегатом, при создании комфортной температуры в каждой комнате дома, избегая перегрева помещений

А управляет работой котла термостат (или программатор) в зависимости от температуры в помещении.

До 20% объёма потребляемых энергоносителей можно экономить применяя такого рода автоматику. А цены на энергоносители достаточно велики и желание каждого нормального человека снизить свои расходы.

Рассматриваем ситуацию, когда котёл рассчитан правильно, необходимое утепление помещений выполнено, а система отопления функционирует нормально.

Программируемый комнатный термостат

Программируемый электронный комнатный термостат позволяет выбрать нужную и комфортную температуру в любое время, его легко перенастраивать и менять режим работы. Таймер времени позволяет установить другой шаблон для отопления в будние и выходные дни. Некоторые таймеры позволяют устанавливать различные параметры для каждого дня недели, это может быть полезно для людей, работающих неполный рабочий день или посменно. Такими термостатами оснащены многие модели Terneo и КЧМ.

Программируемый комнатный термостат

Программируемый комнатный термостат позволяет установить индивидуальные нормативы отопления на каждый день в соответствии с образом жизни и поддерживать температуру дома все время, независимо от присутствия или отъезда хозяев.Видео: Подключение комнатного термостата к газовому котлу

Если за систему отопления отвечает котёл с радиатором, как правило, нужен только один программируемый комнатный термостат для управления всем домом. Некоторые шаблоны должны быть скорректированы весной и осенью, когда часы ушли вперёд и назад, или произошла определенная смена климатических условий. Также рекомендуем менять настройки температур при смене дня и ночи.

Такой контроллер климата имеет несколько опций, которые расширяют его возможности:

• «Партия», которая прекращает отопление на несколько часов, после возобновляет;
• «Перекрыть» позволяет временно изменить запрограммированные температуры во время одного из настроенных периодов;
• «Праздник», увеличивает интенсивность нагрева либо уменьшает её в течение определённого количества дней.

Почему стоит купить термостат

Когда регулировка работы газового котла осуществляется вручную, оборудование вынужденно функционировать в режиме, предполагающем постоянные кратковременные включения и выключения. В этом случае запуск нагрева воды выполняется на кратковременный срок – не более 10 минут. Постоянную циркуляцию воды в системе при этом обеспечивает насосное оборудование, которое работает вне зависимости от состояния нагревательных элементов.

Подобная организация работы климатической системы чревата значительным расходом электрической энергии. Кроме того, подобный режим ведет к быстрому износу всех систем отопительного котла. Поэтому совсем неудивительно, что во всем мире комнатные термостаты приобрели такую популярность. В некоторых западных странах их установка и вовсе считается обязательной. Так как если дом отапливается при помощи газового котла, присутствие «домашнего контролера» заметно сокращает расходы на газ и электричество, а также помогает более бережно использовать дорогостоящее оборудование.

Терморегулятор для котла имеет определенный порог срабатывания (в среднем около 0,2 °C), при понижении или повышении температуры воздуха относительно заданных параметров он либо включает, либо отключает котел и насос. Такая система гарантирует владельцу термостата целый ряд преимуществ:

• полностью обеспечивает контроль за поддержанием в жилище необходимой температуры, а это значит, что даже в дни резких скачков температуры за окном, в доме, где работает термостат – всегда будут царить уют и комфорт;
• с появлением этого оборудования, у владельцев дома или квартиры сразу становится как минимум на одну проблему меньше: не только за «погодой в доме», но и за уровнем работы и исправности котла отныне будет следить этот маленький прибор;
• за счет значительной экономии топлива и электричества, затраты на покупку прибора окупаются в течение нескольких месяцев.

Критерии выбора

Термостаты бывают проводные и беспроводные.

• Первая разновидность обеспечивает совместную работу контроллера с котлом при помощи кабеля. В этом случае необходимо провести дополнительные работы для объединения элементов с помощью проводов. Их желательно скрыть гипсокартонными листами или в специальной штробе (канавке). Этот способ не совсем удобен, но надежен. Если приобретается проводной регулятор температуры более мощного класса, то может понадобиться замена старого кабеля к газовому котлу.
• В беспроводном терморегуляторе обогрев помещения контролируется благодаря радиосигналу. Прибор состоит из двух частей. Один элемент устанавливается у котла, второй – в помещении, откуда будет контролироваться деятельность отопительного оборудования. Оба элемента объединены радиоканалом. При этом контроллер для управления имеет либо кнопочную панель, либо сенсорный дисплей.

Но есть у них и недостатки. При работе могут возникнуть помехи в радиосвязи. Это происходит также при разрядке батарейки, в таких случаях приборы подают сигнал. Если простые датчики могут поддерживать только необходимую температуру, то выносные программируемые термостаты позволяют управлять на расстоянии работой котла, следить за исправностью всей системы обогрева.

Выпускаются программируемые внешние терморегуляторы, которые настраиваются на разные режимы, даже на определенное время и конкретные дни. Есть датчики, у которых имеется опция гидростата. Они дополнительно контролируют и регулируют влажность атмосферы в помещении.

Рассмотрим преимущества и недостатки термостатов нескольких известных фирм.

• Imit. Итальянская компания предлагает механические и электронные датчики, которые отличаются надежностью и отличным качеством сборки. При этом цена на них довольно доступная.
• Tech. Беспроводные современные терморегуляторы. Они удобны в управлении, имеют симпатичный дизайн, понятный интерфейс. Производителем выпускаются программируемые и непрограммируемые датчики.
• Fantini Cosmi. Электронные и механические приборы итальянского бренда. Отличаются красивым дизайном, выпускаются как с простыми, так и со сложными функциями.

• Watts Belux. Надежные механические модули от немецкого производителя. Гарантируют плавное включение/отключение горелки.
• Arduino. Программируемые аналитические контроллеры. Полностью регулируют всю отопительную систему на высоком уровне.

• Emmeti. Компактные термостаты с механическим управлением. Имеют индикаторные датчики.
• Computherm Q7. Терморегуляторы высшей категории. Самостоятельно анализируют и программируют порядок работы отопительного оборудования в помещении. Управляются дистанционно, могут автоматически отправлять сообщения на телефон о работе и настройках.

При выборе датчика необходимо обратить внимание на следующие критерии:

• проводное или беспроводное соединение частей отопительного оборудования;
• механический либо электронный регулятор управления;
• наличие дополнительных функций датчика;
• совместимость всех элементов отопительного оборудования;
• технические параметры;
• стоимость прибора.

После выбора и покупки прибора его необходимо установить.

4 Выбор и установка регулятора температуры – минимум сложностей!

Чтобы правильно приобрести термодатчик и без проблем подключить его к котлу, следует получить консультацию профессионала в сфере отопления жилых помещений. Желательно покупать регулятор температуры того же производителя, который выпустил газовый агрегат. Тогда подключение термостата к отопительной установке пройдет по-настоящему просто. А сам процесс эксплуатации системы отопления будет надежным и безаварийным.

Подключение термодатчика

Теперь давайте разберемся, как подключить термостат к газовому котлу

Но прежде примите во внимание следующее. Запрещается закрывать датчик температуры шторками и занавесками, фальш-панелями и разнообразными декоративными элементами (полочками, навесами и так далее). Не монтируйте терморегулятор около предметов и конструкций, которые будут мешать свободной циркуляции воздуха в помещении, а также около кондиционеров, электропечей, нагревателей

Если не соблюдать этих требований, датчик не сможет точно замерить температуру в комнате

Не монтируйте терморегулятор около предметов и конструкций, которые будут мешать свободной циркуляции воздуха в помещении, а также около кондиционеров, электропечей, нагревателей. Если не соблюдать этих требований, датчик не сможет точно замерить температуру в комнате.

Подключаются рассматриваемые нами устройства по далее приведенному алгоритму:

1. 1. Тщательно изучаете инструкцию по монтажу термостата.
2. 2. Отключаете отопительный агрегат от электросети.
3. 3. Находите в котле контакты для подсоединения регулятора. Они указываются в схеме, прилагаемой к агрегату. Место подключения в котле хорошо видно визуально – производители монтируют на него специальную перемычку. Ошибиться трудно.
4. 4. Демонтируете перемычку, подсоединяете терморегулятор. Никаких дополнительных действий с подключенными проводами выполнять не нужно.

Обратите внимание. Программируемые регуляторы температуры нередко подсоединяются к клеммам, имеющимся на газовом агрегате. Принцип выполнения работ в подобных случаях будет аналогичным

Принцип выполнения работ в подобных случаях будет аналогичным.

Настройка термостата также не вызывает серьезных проблем. Изучаете инструкцию, пробуете разные режимы работы, выбираете те, которые вам подходят. И не забывайте – вы всегда можете выполнить повторную настройку терморегулятора в нужное вам время. Пусть в вашем доме всегда будет тепло и уютно!

Видео: как легко подсоединить комнатный термостат к котлу

Хотите разбираться лучше других?

• Подключения комнатного термостата к газовому котлу BAXI – Отопление — одна из важнейших забот владельцев частных домов или помещений. Подключение к централизованным сетям доступно не для всех, а высокие тарифы подталкивают к созданию…
• Подключения комнатного термостата — доступным языком – Для того чтобы снизить затраты на отопление, сделать температуру в жилых помещениях более комфортной, применяют такое устройство, как комнатный терморегулятор. Необходимость…
• Подключение термостата – Терморегулятор (ТР), или термостат, играет важную роль в обогревательном оборудовании. Это универсальный прибор, который управляет нагревательными системами. Его конструкция может…
• Установка и подключение холодильника: как подготовить устройство к эксплуатации –   Холодильник относится к разряду сложной техники, потому качество его дальнейшей работы будет прямо связано с условиями эксплуатации. Именно к ним относится и первое…
• Подключение, ремонт и замена пускового реле холодильников «Атлант» – Фирма Атлант занимается производством холодильного оборудования более 50 лет и за это время зарекомендовала себя в качестве добросовестного производителя. Благодаря безупречной…

Самодельный внешний терморегулятор для котла: инструкция

Ниже представлена схема устройства самодельного терморегулятора для котла, которая собрана на микросхемах Atmega-8 и серии 566, жидкокристаллическом дисплее, фотоэлементе и нескольких температурных датчиков. Программируемая микросхема Atmega-8 и отвечает за соблюдение заданных параметров уставок терморегулятора.

Схема самодельного внешнего терморегулятора для котла

Собственно говоря, данная схема включает или выключает отопительный котёл при понижении (повышении) температуры наружного воздуха (датчик U2), а также выполняет эти действия при изменении температуры в комнате (датчик U1). Предусмотрена корректировка работы двух таймеров, которые позволяют регулировать время указанных процессов. Кусок схемы с фоторезистором влияет на процесс включения котла по времени суток.

Датчик U1 стоит непосредственно в комнате, а датчик U2 на улице. Подключается к котлу и устанавливается рядом с ним. При необходимости можно добавить электрическую часть схемы, позволяющую включать отключать агрегаты большой мощности:

Электрическая часть схемы, позволяющая включать отключать агрегаты большой мощности

Ещё одна схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7:

Схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7

Собран терморегулятор на базе микросхемы К651ЛА7 отличается простотой и лёгкостью при регулировке. Наш термостат – это специальный терморезистор, который значительно уменьшает сопротивление при нагревании. Данный резистор включён в сеть делителя напряжения электричества. В этой цепи также расположен резистор R2, при помощи которого мы и можем устанавливать необходимую температуру. На основе такой схемы можно сделать термостат для любого котла: Бакси, Аристон, Эвп, Дон.

Еще одна схема на терморегулятора на базе микроконтроллера:

Схема на терморегулятора на базе микроконтроллера

Устройство собрано на базе микроконтроллера PIC16F84A . Роль датчика выполняет цифровой термометр DS18B20. Малогабаритное реле управляет нагрузкой. Микропереключатели задают температуру, которая высвечивается на индикаторах. До сборки потребуется запрограммировать микроконтроллер. Сначала сотрите все с чипа и потом перепрограммируйте, а далее произведите сборку и пользуйтесь на здоровье. Устройство не капризное и работает нормально.

Стоимость деталей 300-400 рублей. Аналогичная модель регулятора стоит в пять раз дороже.

Несколько советов напоследок:

• хоть к большинству моделей и подходят разные варианты термостатов, все же желательно, чтобы терморегулятор для котла и сам котёл были произведены одним производителем, это значительно упростит монтаж и сам процесс эксплуатирования;
• перед покупкой такого оборудования нужно просчитывать площадь помещения и необходимую температуру, чтобы избежать «простоев» техники, и смены проводки в связи с подключением приборов более высокой мощности;
• перед установкой оборудования нужно позаботиться о теплоизоляции помещения, иначе высокие теплопотери будут неизбежны, а это дополнительная статья расходов;
• если, неуверены, что нужно приобретать дорогостоящую технику, то можно провести потребительский эксперимент. Приобрести более дешёвый механический термостат, отрегулировать его и посмотреть результат.

Электронный терморегулятор можно запрограммировать в произвольном порядке.

Любой современный котел отопления, независимо от используемого типа энергоносителя, должен отвечать ряду требований. Сюда относится функциональность, эргономичность, безопасность и последнее качество, актуальность которого растет с каждым годом – это энергоэффективность. Выбирая котел, покупатель задумывается о том, насколько оборудование поможет сэкономить его бюджет. Снизить энергозатраты на обогрев дома позволит не только высокий КПД нагревательного элемента, но и дополнительные комплектующие системы отопления. Это термостат и терморегулятор для электрокотла отопления, которые управляют работой котла в зависимости от температуры окружающей среды.

Кроме этого, если речь идет об электрооборудовании, необходимо задуматься о приобретении стабилизатора напряжения. На энергоэффективность нагревательного прибора он не повлияет, но также поможет сэкономить бюджет, сохранив работоспособность электрокотла во время скачков напряжения в сети.

Какой термостат лучше выбрать

Чтобы сделать правильный выбор комнатного регулятора, предлагаем рассмотреть плюсы и минусы двух типов бытовых приборов. Недостатки механических моделей:

• низкая точность поддерживаемой температуры;
• проводное подключение – кабель придется тянуть из котельной в нужную комнату;
• отсутствие различных удобных функций, имеющихся в программаторах.

Явных преимуществ у биметаллических термостатов тоже три:

• невысокая цена и доступность;
• надежность в работе – в простейших моделях нечему ломаться;
• простота управления котлом с помощью одной рукоятки, что актуально для домовладельцев пожилого возраста.

Негативные стороны электронных регуляторов — более высокая цена, не всегда понятный интерфейс и необходимость своевременной замены батареек. У дешевых китайских моделей встречается дополнительная проблема – нарушение связи с релейным блоком при установке управляющей панели за 1—2 перегородками.

Безусловный плюс цифровых терморегуляторов – комфортная эксплуатация. Достаточно один раз заложить недельную и ежедневную программу работы теплогенератора, больше никаких действий не потребуется.

Зная особенности электронных и механических регуляторов, нетрудно выбрать подходящую модель. Ориентируясь на свой бюджет, в первую очередь рассматривайте надежные изделия европейских, японских и корейских производителей. Среди «китайцев» тоже встречаются приличные бренды, но в среднем качество продукции оставляет желать лучшего.

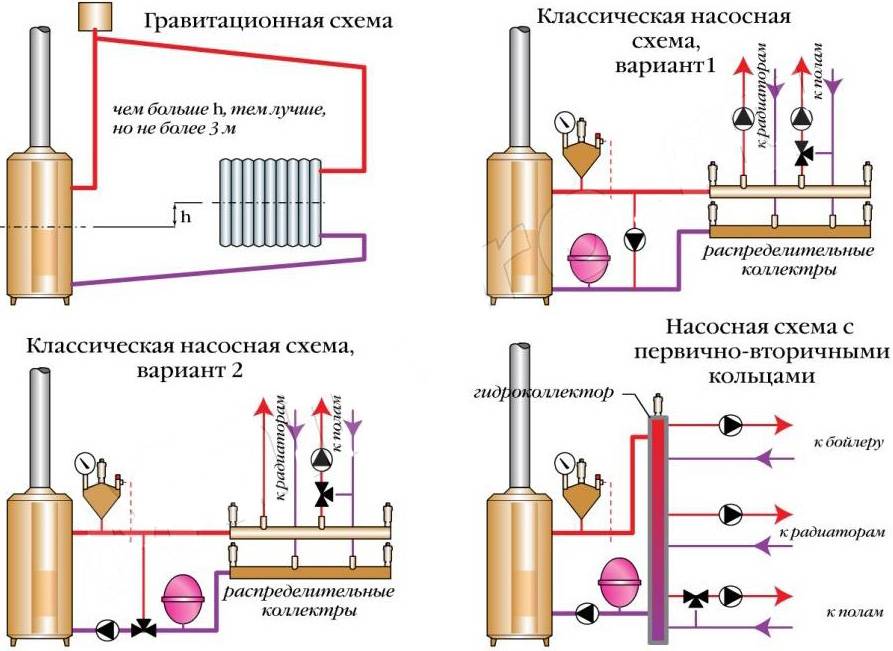

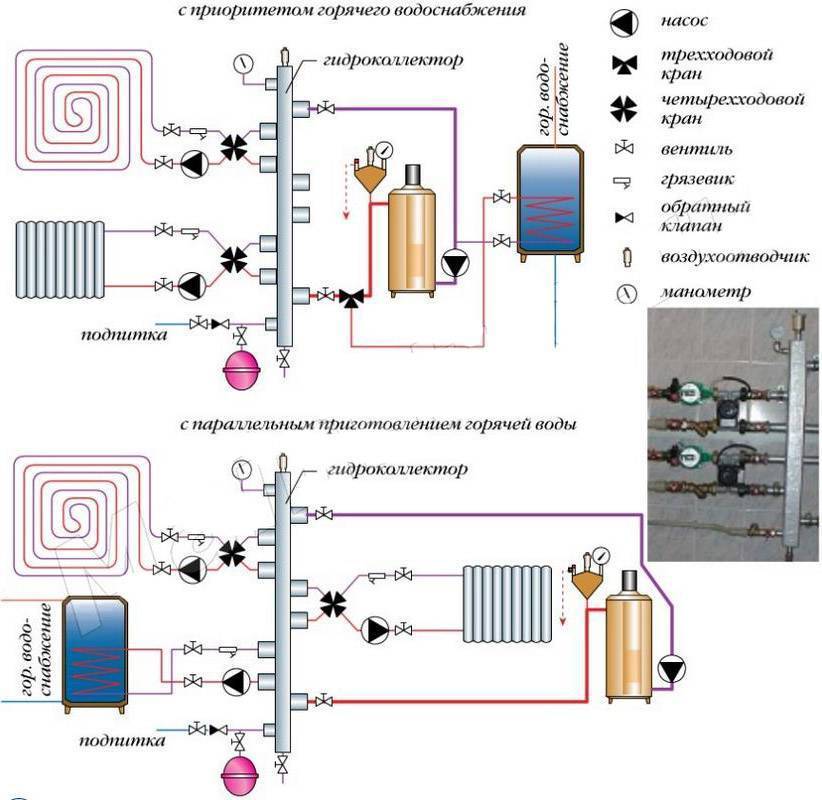

Распространённые ошибки во время обвязки газового котла

Большой котёл нагревает воду быстрее, а значит, потребляет больше топлива. Это также стоит иметь в виду при покупке и подключении газового оборудования

Особое внимание уделите контролю над уровнем давления в расширительном баке. Неправильно подобранный размер бака также может негативно отразится на работе всей системы в целом. Схема обвязки двухконтурного котла — дело непростое

Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения

Схема обвязки двухконтурного котла — дело непростое. Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения.

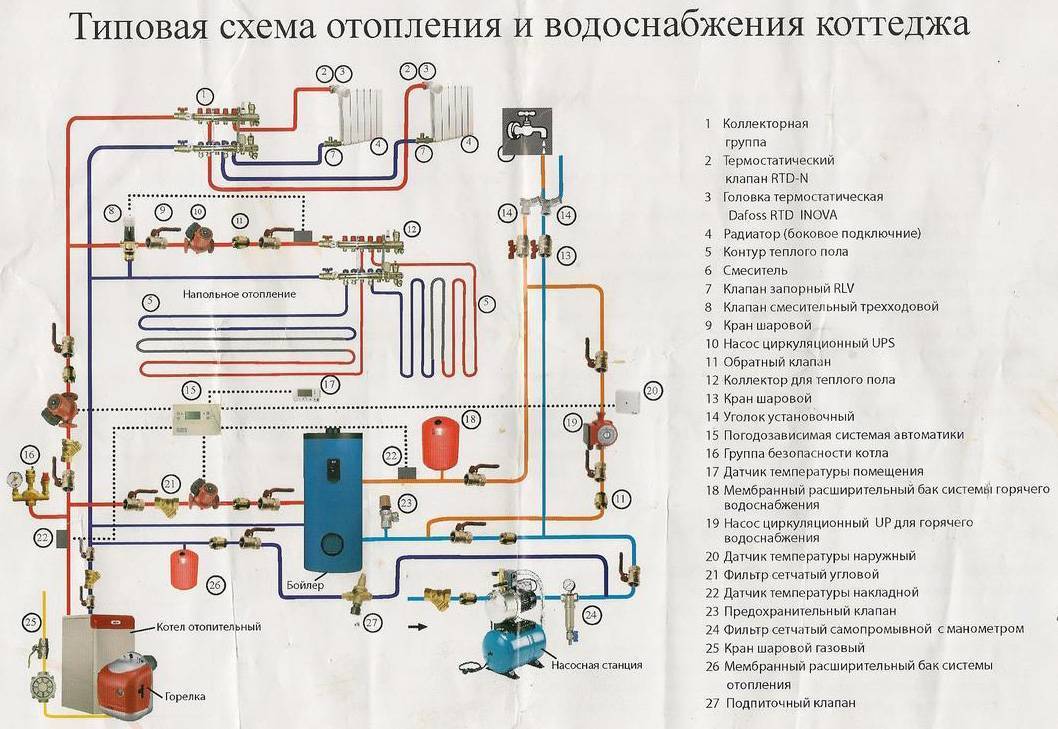

Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.

Для чего необходима

• Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
• Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
• Поддержание давления в системе на требуемом уровне (расширительный бак).
• Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.

Основные элементы схемы

• Генератор тепла – котел.
• Мембранный (расширительный) бак – экспансомат.
• Регулятор давления.
• Трубная магистраль.
• Запорная арматура (краны, клапана).
• Фильтр грубой очистки – «грязевик».
• Соединительные (фитинги) и крепежные элементы.

В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

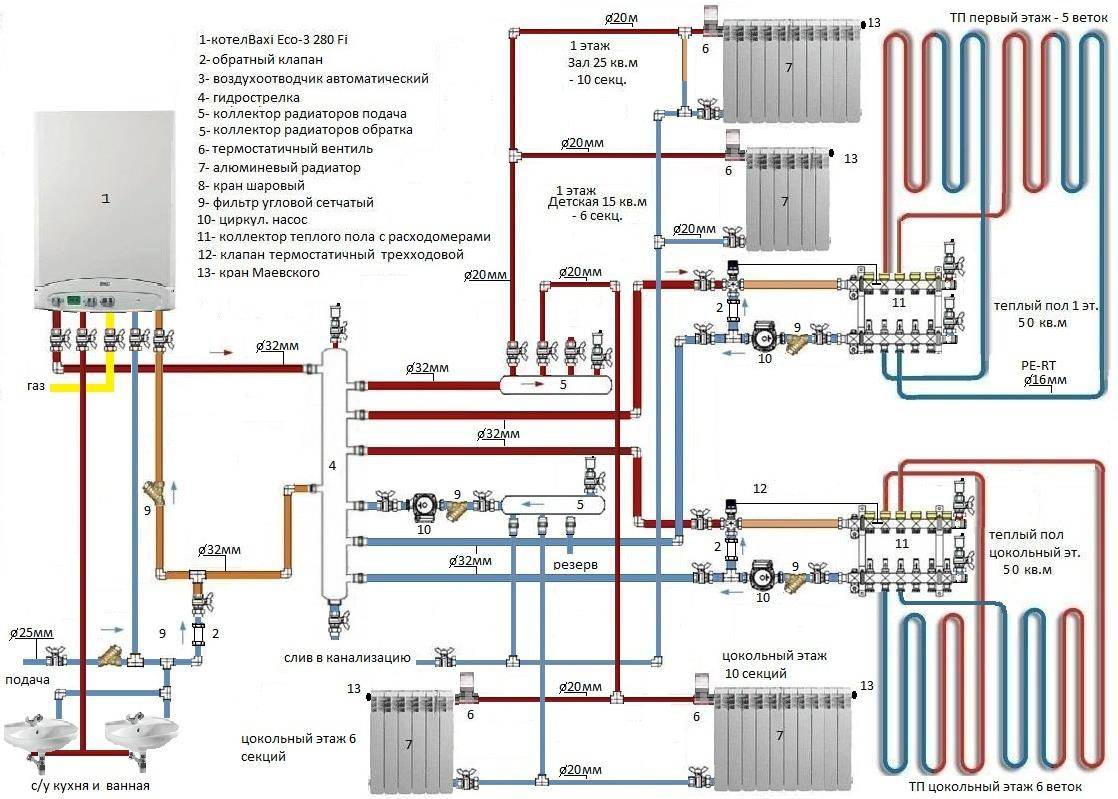

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.

Контур отопления

Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления. Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).

Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.

Контур ГВС

Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.

Схема обвязки настенных котлов аналогична.

Существует и ряд других ее видов.

Гравитационная

В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

С первично-вторичными кольцами

В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».

Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.

Статьи

Настройка отопления

Осуществляют в соответствии с указаниями в паспорте регулятора. Для того чтобы обеспечить корректную работу системы отопления, следуют правилам:

Если дом на сутки и более остаётся пустым, то на время отсутствия хозяев выставляют минимальную температуру.
Перед длительным отъездом, например, в случае отпуска, в регулятор устанавливают свежие батареи и переводят систему на экономичный режим.
За батареями важно следить и не допускать их разряда, производя своевременную замену.
Котёл и регулятор подключают через стабилизатор напряжения.

В большинстве терморегуляторов уже есть предустановленные программы, которые обеспечат оптимальный нагрев помещения днём, и экономию ресурсов в ночное время. Количество таких программ зависит от модели устройства. Можно выбрать одну из них, или настроить прибор индивидуально.

С помощью регулятора контролируется:

• Температура воздуха.
• Время срабатывания системы. Например, будет ли реагировать котёл на кратковременный сквозняк.
• Диапазон температур: то, насколько существенно температура в помещении может отклоняться от установленной величины.
