Как сделать электрощиток в гараже своими руками

Сборка электрощитка

Электрощиток

Для сборки понадобятся следующие инструменты:

• стандартный набор инструментов (молоток, отвертки, плоскогубцы);
• дрель и сверла;
• крепежные элементы (дюбеля, саморезы).

Вначале шкаф необходимо подготовить к эксплуатации согласно прилагаемой инструкции. После этого в него устанавливаются предохранители и счетчик. Все приборы в щитке соединяются при помощи перемычек. Корпус шкафа должен быть подключен на контур заземления при помощи заземляющей перемычки или на металлический каркас гаража.

Монтаж оборудования

Потом готовится место установки электрощитка. Оно не должно быть отдаленным от точки захода наружного кабеля. Высота установки щитка должна быть не менее 1,4 м от пола гаража.

Стоит отметить, что подвод кабеля с наружных сетей к самому гаражу, где установлен электрощиток, осуществляет сотрудник службы электросети. Только после этого можно приступать к разводке электрической сети в гараже с соблюдением требований по электробезопасности.

Основное и дополнительное оборудование

Электрощиток – главный, но не единственный элемент, который потребуется для электроснабжения гаража. Сначала необходимо определить максимальный ток, который потребляет помещение, одним из проверенных способов: спросить местного электрика или посмотреть провода – если «земля» и общая фаза в пределах 2,5-8 «квадратов», то можно рассчитывать на пять ампер. Затем приобрести автоматы (рекомендуется) ABB и рассчитать, чтобы суммарный ток не превышал максимально допустимую величину.

Если в гараже планируется использовать сварочный трансформатор, то необходимо выбрать автомат, рассчитанный на 50 А и использовать счетчик с токовой обмоткой. Обязательный элемент электрощитка – счетчик активной электроэнергии. Если гараж является подвальным помещением, то рекомендуется обустраивать освещение через трансформатор мощностью от 250 ВА.

УЗО(устройство защитного отключения) – дополнительный элемент освещения, в отношении которого единогласного мнения специалистов нет. Поэтому, если принято решение установить УЗО, необходимо учесть, что неблагоприятные условия в сочетании с агрессивной средой усугубляют опасность поражения током. Поэтому традиционный формат благоустройства гаража – УЗО+заземление+изоляция+использование арматуры с высокой степенью защиты, часть специалистов называют «самоуспокоением».

УЗО ведет себя как настоящий «партизан», если напряжение перекоса по нулю переходит на корпус оборудования, – не реагирует на опасность. Поэтому в наземном гараже рекомендуется использовать сеть ТТ с заземленной нейтралью, а не TN. И, хотя в ПУЭ(правила устройства электроустановок) рекомендуется использовать TN, стоит внимательно отнестись к техническим регламентам: если система не обеспечивает электробезопасность, необходимо использовать ТТ. Кроме того, для установки щитка потребуются:

• розетки с заземлением;
• провода (одно-, многожильные);
• зарядное устройство;
• двухполюсные тумблера SA 1-4 для установки на высоком напряжении, однополюсные SA 5-7 – на низком;
• диоды VD 1-4 на ток и обратное напряжение.

Если планируется устройство электропитания оборудования от трехфазной сети, то обязательно предусмотреть соответствующие трехфазные рубильник, счетчик, кабели, вилки, розетки и предохранители. Зарядное устройство электрического щита может быть любым – самостоятельно изготовленным или заводского производства. При изготовлении устройства своими руками можно использовать принцип конструкции автоматического трансформатора ЛАТР 2 мощностью 500 Вт и нагрузкой 2 А.

Установка электросчетчика в гараже

• Электрический счетчик многие недолюбливают, но если не хотите дождаться проблем и отключений, лучше поставьте одно такое устройство на все постройки сразу.
• Щиток с предохранительными устройствами для установки счетчика идеально подойдет.
• Провести проводку к счетчику от вводного устройства необходимо будет при помощи кабеля.
• Конечно, в вашем гараже электроприборов, скорее всего, будет не так много, как к примеру на вашей кухне, но тем не менее, некоторые граждане успешно умудряются делать из своего гаража настоящую дополнительную комнату – с обогревом (батареями или даже электрокамином), с мини-кухней (с кофеваркой, электроплиткой и электрочайником), с телевизором, компьютером, принтером и так далее.
• Впрочем, такой гараж будет реально выглядеть как дополнительная комната на первом этаже вашего дома.
• Устройства защитного отключения (любимое у электриков сокращение УЗО) здесь также придется поставить (даже если речь идет о хозяйственной постройке).

• Использовать кабели например с полиэтиленовой изоляцией стандартами вообще запрещено.
• Сама система гаражного освещения должна подключаться только в одном месте (не как с выключателями на каждый квартирный светильник), это фактически приводит к установке двух проводок.
• Разные блоки устанавливаемых розеток должны подключаться отдельными друг от друга силовыми кабелями (чтобы не было перегрузки при подключении).
• Розетки для будущих электроприборов желательно вывести за пределы взрывоопасной зоны.
• Либо закупить розетки с учетом пожарной безопасности помещения.

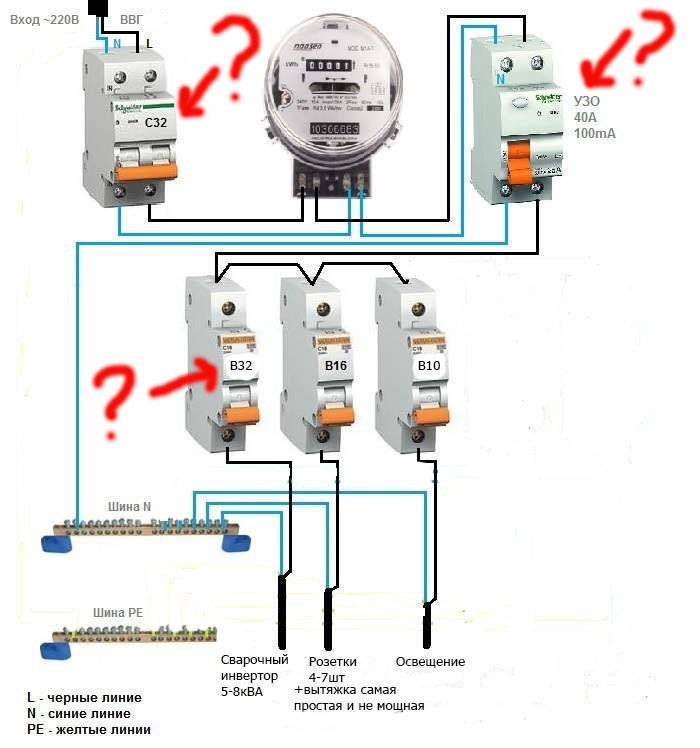

Схема электропроводки

Принцип типовой проводки в гараже по схеме сходен с электрификацией квартиры или офиса. Здание используется как техническое, поэтому приоритетны надежность и безопасность эксплуатации.

При создании первичной схемы знатоки рекомендуют нанести графически на стены расположение элементов, всю разводку системы. Такой рисунок покажет допущенные огрехи, позволит убедиться в корректном расположении элементов. Нужен правильный расчет с учетом понижающего напряжение трансформатора. Проведение работ при трехфазной сети потребует согласования с Энергонадзором

Проект принимает во внимание наличие силовой схемы кооператива, расположение честного дома с электропитанием, отдельное размещение с удаленными коммуникациями

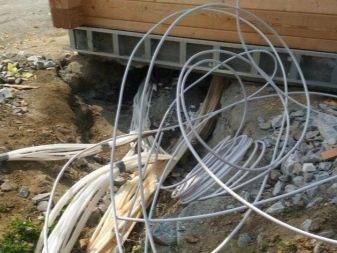

Ввод проводов возможен через крышу или подземным способом. Сечение всех кабелей выбирается с учетом мощности имеющихся приборов: существуют специальные таблицы и формулы для расчета. Если работы ведутся самостоятельно, то схема электропроводки гаража применяется во всех случаях сходная. Потребуется четко указать:

• Способ подключения к внешней силовой линии и ввод кабеля в помещение.
• Расположение вводного автомата на 220 вольт.
• Подключение ноля и фазы к электросчетчику.
• Расположение самого электросчетчика.
• Отводы и размещение автоматов розеточной группы, осветительной сети.
• Разводку электропроводки в розеточной группе и прокладывание провода к выключателям, источникам освещения.

Смотровая яма

Смотровая яма: используются трансформаторы, понижающие риски при дальнейшей эксплуатации сети. Можно выбрать провода, подверженные оплавлению и горению, но надежно укрыть их в трубах. Или подойдут марки ВВГ нг, инертные к горению.

Схема внутреннего освещения предусматривает применение медного кабеля сечением 31,5мм2, для розеток под приборы — 34мм2. Заземление, идущее от общего щитка, предполагает оптимальное сечение 6 мм2.

Дополнительная защита — монтаж раздельных УЗО на осветительные элементы или розетки. В качестве гарантии безопасности при сборке системы стоит использовать реле контроля напряжения. При неисправности проводки этот блок обесточивает схему, исключает поломку электрооборудования. Желательно крепить блок на рейку во вводном распределительном щите.

Проводка в капитальном строении своими руками обязательно предусматривает наличие вводного щита с разводкой проводов, общего освещения и розеточной группы в основном пространстве, а также местной подсветки (лампа над верстаком или в смотровой яме, подвале).

Как самостоятельно сделать монтаж проводки

Советы по технике безопасности

С электричеством шутки плохи, поэтому любого рода работы по прокладке электрокабелей и подключению электроприборов должны проводиться в строгом соответствии с положениями техники безопасности.

1. Прежде всего, работать можно исключительно при абсолютном отсутствии напряжения. Для отключения напряжения достаточно выключить автоматы в щитке либо же выкрутить обычные пробки, если у вас все еще установлены такие устаревшие элементы.
2. Работайте в удобной одежде, не сковывающей движений.

3. Для проведения любых операций можно использовать только качественный и целый электрический инструмент, без нарушенных соединений и неизолированых кабелей. Рукоятки всевозможных ручных инструментов предварительно обязательно изолируются при помощи предназначенной для данной цели ленты.

   Прорезиненные рукоятки

4. При выполнении высотных работ используйте специально предназначенные для этого козлы и помосты. Заменяя их стульями, бочками, блоками и прочими подобными конструкциями вы рискуете, прежде всего, собственной безопасностью.

Электропроводка в гараже своими руками

Отнеситесь к выполнению работы по устройству электропроводке с максимальной ответственностью. Не торопитесь, обдумывайте каждое свое дальнейшее действие. От правильности выполнения монтажа зависит безопасность, надежность и долговечность электропроводки. Любые ошибки могут привести к непоправимым последствиям, помните это. В остальном же следуйте инструкции и проблем не возникнет.

Удачной работы!

Схемы подключения и расположение потребителей

Электроснабжение гаража – предмет ответственный. От его организации зависит работа без сбоев, отказов приборов-потребителей, а также безопасность людей.

На функционирование проводки, ее устройство распространяется действие правил устройства электроустановок (ПУЭ). Это главный документ для каждого электрика, его же требованиями руководствуются те, кто решил заняться электрификацией гаража, мастерской самостоятельно.

Различают 2 независимые области реализации энергоснабжения:

• подключение по установленной схеме;
• упорядоченное расположение потребителей.

Первый вариант учитывает расчет, размещение на чертеже электрических приборов с использованием стандартизированных обозначений, в зависимости от вида подключения (3 фазы, одна) и напряжения в сети. Обязательно предусматривается заземление (не путать с нейтральным проводником), неплохо установить также устройство защитного отключения: оно срабатывает при контакте человека с токонесущими элементами, разрывая цепь.

УЗО на входе удобно тем, что его можно настроить на величину тока, меньшую опасного предела (0,1 Ампер)

Так, при неосторожном касании патрона или розетки умный блок мгновенно выключит питание, обезопасив человека от поражения электротоком

Разводка по потребителям предусматривает распределение по группам, каждой из которых присваивается свое значение тока и отдельный автоматический выключатель. Такой способ позволяет, при необходимости, отсечь «лишних» абонентов, например, при поиске причины неисправности или во время ремонта участка сети. Практика показывает, что, кроме прочих преимуществ, эта схема оптимизирует нагрузку на магистраль.

Главным выключателем производится подключение к внешнему источнику питания, а уже внутри локальной сети выполняется распределение на розетки и освещение или внутреннюю проводку и отдельно выведенное гнездо для энергоемкого сварочного трансформатора. Различают промышленную (380 Вольт, 3 фазы) и бытовую (220 Вольт, одна фаза) сети.

От этого условия зависит схема подключения, размер (сечение) проводников, конструкция выключателей. Выполняя чертеж, не обязательно скрупулезно следовать требованиям по соблюдению масштаба и точности обозначений. Главное, чтобы все было ясно самому исполнителю работы.

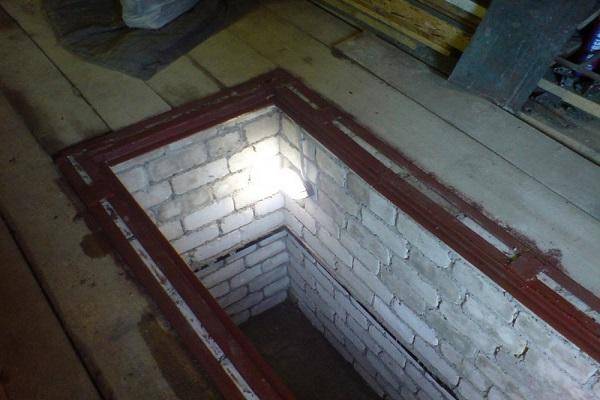

Со смотровой ямой

В гараже с предусмотренной проектом и реализованной в натуре ямой для осмотра днища, ходовой потребуются дополнительные «точки раздачи» электричества – розетки, осветительные приборы, точечные или сгруппированные в панели. А значит, это учитывают на схеме, при расчете нагрузки и определении сечения кабеля, закупке оборудования

Не важно, воспользуются при устройстве проводки услугами знакомого электрика или выполнят работу самостоятельно, но неучтенных, упущенных моментов быть не должно

Без смотровой ямы

Гараж без смотровой ямы проще и в строительстве, и с точки зрения электроснабжения: потребители сосредоточены в наземной части, там же размещаются розетки, осветительная арматура, специальные разъемы (например, с заземлением). Все абоненты обязательно отражаются на схеме, с выделением отдельного отсекающего автомата на каждого.

Установка и сборка

Монтаж электрощитка своими руками выполняют таким образом, чтобы электрические соединения не представляли опасности для пользования и обслуживания распределительных и отключающих устройств. Сечение подводящих и отводящих энергию проводов должно быть достаточным для передачи нужной мощности, а сами провода были «одеты» в надежную изоляцию.

При разводке линий, монтаже элементов по схеме электрощитка требуется соблюсти:

• требования к разделке кабелей и соблюдению их цветов;
• нормы расположения электрощитков, электролиний;
• схемы установки коммутационного оборудования.

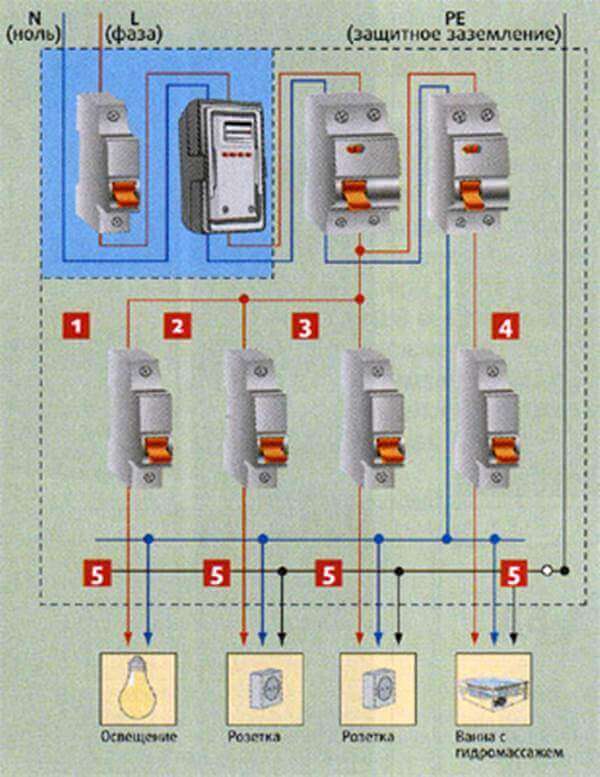

Схема электрического щитка включает следующие элементы:

1. Счетчик.
2. Входной двухполюсной автоматический прерыватель.
3. Устройство защитного отключения.
4. Однополюсные автоматы.
5. Колодка подключения «0»-го проводника.
6. Колодка подключения заземления.
7. УЗО отдельных групп.

Выводы от УЗО распределяются так:

• черный (или красный) соединяется с первым однополюсным автоматическим прерывателем;
• голубой прикручивается к металлической колодке.

Монтаж электрощитка выполняется своими руками на высоте среднего человеческого роста — 1,5-1,8 м. Соберите коробку, остов ее прикрепите к стене.

Устанавливают DIN-рейку-кронштейн, на котором будут навешены прерыватели и УЗО. Установка рейки: она должна быть выше нижней границы короба на 6 см.

Если счетчик не установлен, навешивают его на DIN-рейку с правой стороны короба. Расстояние от прибора до верхней границы короба должно превышать 5 см.

Электрощит своими руками — это монтаж проводов:

1. Фазным проводом выполняют соединение между третьей точкой подключения счетчика и первой (левой верхней) клеммой УЗО. Голубым проводом соединяют четвертое гнездо прибора учета и третий (правый верхний) контакт УЗО.
2. Фазным проводником соединяют, соответственно, второй (нижний левый) контакт УЗО с верхним контактом однополюсного автомата. Голубым «нулевым» проводом соединяют четвертую (нижнюю правую) клемму УЗО с контактным «0» кронштейном
3. Прокладывают перемычки между верхними контактами прерывателей.

В электрощитке для гаража, где установка защитных отключающих элементов на каждую группу не предусмотрена, нижним разъемам каждого автомата подключаются фазные отводящие концы, а к соответствующей колодке — «нулевые».

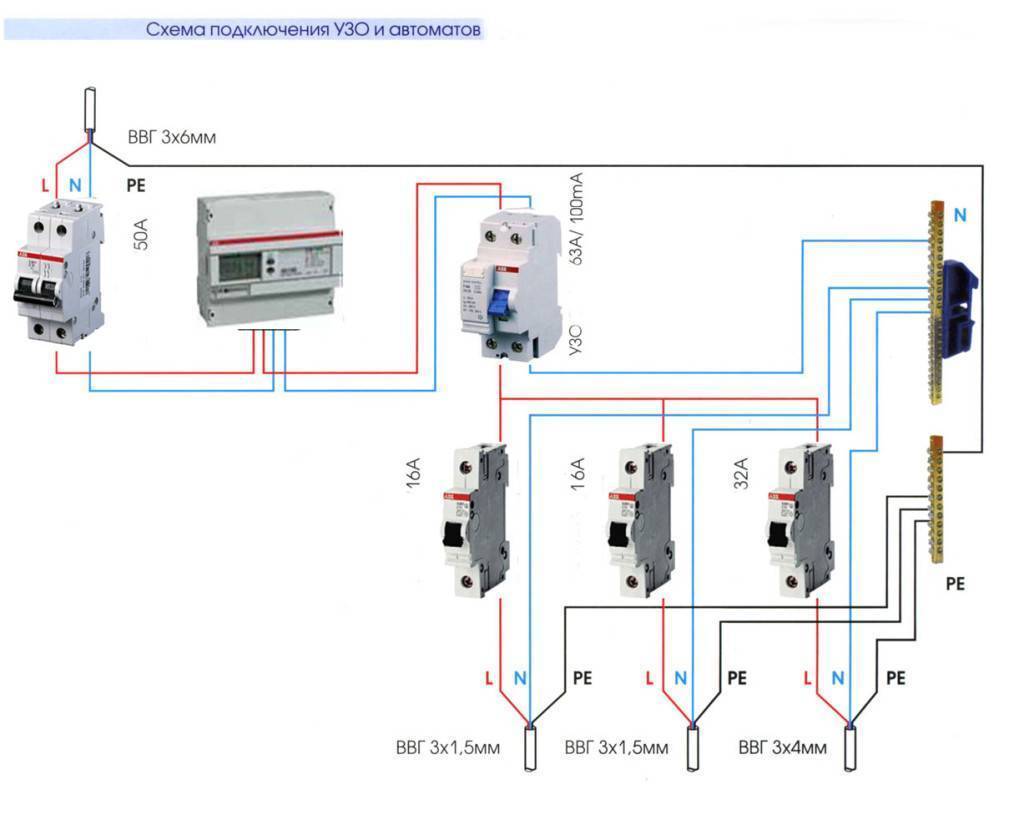

Если предусмотрены УЗО на отдельные группы, их нужно собирать и подключить.

1. Нижнюю клемму каждого автомата соединяют с правым верхним контактом соответствующего защитного устройства.
2. «Нулевую» колодку соединяют с левым верхним контактом каждого УЗО.
3. От нижних клемм УЗО отводят соответствующие провода — фазный провод и «нулевой» к распределительным коробкам каждой группы электрических приборов.

Чтобы сеть функционировала долго и безотказно, стоит прислушаться к советам опытных электриков о том, как правильно собрать и соединить провода винтовыми зажимами.

А энергопотребление выйдет дешевле: отпадет необходимость оплачивать тепловые потери на стыках.

Что включить в схему?

В любом гараже должно быть установлено УЗО (устройство защитного отключения). Хотя стоит этот прибор недешево, он защитит владельца от поражения током. Номинальный ток УЗО должен быть подобран в соответствии с током нагрузки линии электропроводки, иначе прибор может не сработать в нужный момент.

Также не стоит экономить на приобретении автоматических выключателей – лучше, чтобы каждая линия была подключена отдельно. Конечно, надо учесть суммарную мощность подключаемых приборов, чтобы можно было рассчитать сечение укладываемого провода.

Простая схема

Нередко владельцы гаражей, используемых только для хранения автомобиля, ограничиваются установкой на входе спаренного автоматического выключателя, одной или двумя розетками и несколькими светильниками, управление которыми осуществляется одноклавишным выключателем. В такой схеме есть свои преимущества: чтобы забрать автомобиль из гаража или поставить его туда, достаточно включить один выключатель, – и свет будет гореть во всем помещении.

Одна розетка подключена сразу к автоматам, вторая же включена в одну цепь со светильниками. Уходя из гаража, можно быть уверенным, что, выключив свет, вы обесточили дальнюю розетку. Даже если владелец гаража случайно забудет выключить зарядное устройство, то оно выключится вместе со светом. Простота схемы подразумевает наличие некоторых ограничений. Так, включаться будут одновременно все 4 светильника, а вторая розетка пригодна лишь для того, чтобы через нее запитывать маломощные приборы, иначе сгорят контакты выключателя.

Схема электропроводки гаража со смотровой ямой

Теперь рассмотрим электрическую схему гаража со смотровой ямой. От вводного электрического щитка отходит 5 линий:

1. Группа розеток 1.
2. Группа розеток 2.
3. Группа освещения 1.
4. Группа освещения 2.
5. Освещение смотровой ямы.

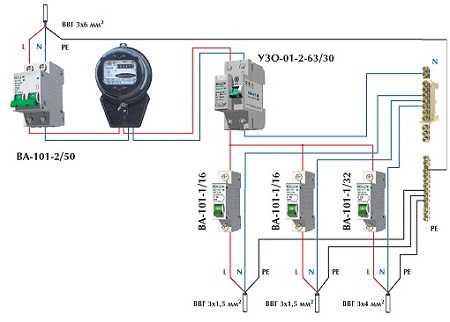

В электрическом щитке установлен вводный автомат, УЗО и несколько автоматических выключателей – каждый для своей группы. Что касается освещения смотровой ямы, то оно осуществляется через трансформатор, понижающий напряжение до 12 или 36V.

Подключение тэнов звезда – треугольник. Области применения :: Элемаг

Разные типы трубчатых электронагревателей (ТЭНы) могут подключаться к однофазной и трехфазной сети. Проводить подключение электронагревателя к трехфазной сети можно по одной из двух основных схем — «звезда» или «треугольник». Для равномерного распределения нагрузки на каждой фазе число ТЭНов должно быть кратным числу три.

Для трехфазных сетей используют нагреватели, у которых рабочее напряжение рассчитано на 220 и 380 Вольт.

Электроприборы с рабочим напряжением 220 Вольт подключают по схеме «звезда», а нагреватели, у которых напряжение 380 Вольт подключают к сети по схеме «звезда» и «треугольник».

Подключения по схеме «звезда».

Для примера представим схему «звезда», которая составлена из трех электронагревателей.

На второй вывод (2) каждого из нагревателей подана соответствующая фаза. Первые выводы (1) ТЭНов соединяются вместе с одновременным образованием общей точки, которую называют нулевая или нейтральная. Данный вид соединения нагрузки относится к трехпроводному.

Подключение по трехпроводному типу целесообразно использовать при рабочем напряжении 380 Вольт. Ниже предлагаем рассмотреть монтажную схему трехпроводного подключения ТЭНов в трехфазную электросеть. В данном случае подача и отключение напряжения происходит благодаря трехполюсным автоматическим выключателям.

В представленной схеме видно, что выводы расположенные с правой стороны электронагревателей подключаются к фазам А, В и С, а выводы расположенные слева соединены в нулевой точке. Между выводами, которые находятся справа и нулевой точкой рабочее напряжение равняется 220 Вольт.

Кроме описанной схемы можно использовать и четырехпроводную. При подключении по типу четырехпроводной схемы предполагается включение в сеть трехфазного типа нагрузки с напряжение в 220 Вольт. В указанном случае включение нулевой точки нагрузки соединяют с нулевой точкой источника питания.

В схеме представленной выше правые выводы трубчатых электронагревателей соединены с соответствующими фазами, а левые замкнуты в одной точке, которую подключают к нулевой шине источника питания. Между точкой нуля и выводами электронагревателей напряжение будет равняться 220 Вольт.

При необходимости полного отключения нагрузки от электросети используются автоматические выключатели «3+N» или «3Р+N». Такие автоматы включают и отключают все имеющиеся силовые контакты.

Законы, действующие при подключении нагревателей по типу «звезда»:

Между каждой фазой и нулем напряжение всегда будет составлять 220 Вольт.

К каждой ветви «звезды» можно подключить несколько нагревательных устройств, которые будут между собой соединяться в последовательном либо параллельном порядке.

Суммарная мощность соединения вычисляется из суммы мощностей трех веток

Мощность каждой отдельной ветви должна быть такой же, как и у других ветвей.

Подключение по схеме «треугольник»

При соединении по типу «треугольник» выводы электронагревателей соединяются друг с другом в последовательном порядке. По схеме включения трех трубчатых электронагревателей подключение проводится в следующем порядке: первый вывод нагревателя №1 соединяют с первым выводом ТЭНа №2; второй вывод устройства №2 подсоединяют ко второму выводу устройства №3; второй вывод нагревателя №1 присоединяют к первому выводу устройства №3. В итоге данного подключения должно получиться три плеча — «а», «б», «с».

Затем на каждое плечо подается соответствующая фаза: на плечо «а» фазу А, на плечо «в» фазу В, ну и на плечо «с» фазу С.

Законы, действующие при подключении нагревателей по типу « треугольник»:

Между любыми двумя фазами напряжение всегда равно 380 Вольт.

К каждой ветви можно подсоединить несколько трубчатых нагревателей, которые будут между собой соединяться в последовательном либо параллельном порядке.

Мощность каждой ветви должна иметь одинаковые значения.

Общая суммарная мощность складывается из показателей мощности всех трех ветвей.

Напряжение на всех схемах указано при включении в трехфазную сеть с напряжением 380 Вольт.

Компания Элемаг имеет большой опыт в производстве нагревательных систем. По всем вопросам, касающимся приобретения или подключения электронагревателей, обращайтесь к нам по телефону или по электронной почте. Наши специалисты могут проконсультировать Вас по выбору подходящего подключения ТЭНов. Подключение по типу ЗВЕЗДА и ТРЕУГОЛЬНИК используются у нас при производстве Сухих ТЭНов и традиционных электрических металлических блок ТЭНов.

Внутренняя разводка

Электрика в гараже, как и в любом другом помещении или строении, проводится двумя способами: скрытый и открытый. Первый – это установка кабеля в штробы. Второй – по стенам, но в специальные короба-каналы.

Скрытый способ

Монтаж кабеля начинают с его подрезки на куски, длина которых равна длинам шлейфов, плюс 10%. Затем монтируют распределительные коробки. Их утапливают в гнезда, где крепят саморезами на пластмассовые дюбели или гипсовым раствором. Многие используют комбинированный вариант, хотя двух саморезов бывает достаточно.

Кабель укладывают в штробы, где крепят его пластиковыми хомутами и саморезами. Раньше для крепления использовали алебастр. Многие мастера им также сегодня пользуются. Но лучше использовать современные крепежные изделия.

Важный момент – соединение электропроводки между шлейфами. Ушли в небытие скрутки, защищенные изолентой, вместо них сегодня используют клеммные колодки разного типа. Это в первую очередь высокая безопасность соединения, плотность примыкания проводов друг к другу.

Итак, внутренняя разводка электрики в гараже практически закончена. Остается только заделать штробы штукатурным раствором, провести монтаж розеток и выключателей с подключением их к электрическим проводам.

Скрытая электропроводка в гаражеИсточник giropark.ru

Наружный способ

Если гараж – строение деревянное или металлическое, то провести электропроводку можно только открытым способом. Для этого потребуются специальные приспособления – так называемые кабель-каналы. Это двухметровой длины короба, состоящие из двух частей: основа (короб) и крышка.

Основу крепят саморезами по нанесенным линиям схемы проводки, предварительно нарезая их по длине каждого участка. Конечный их пункт укладки – розетки и выключатели. Промежуточный элемент – распачные коробки. Все элементы, как и кабель-каналы, крепятся к стенам саморезами. Они не утапливаются в толщу стен, поэтому для этого способа монтажа электрики потребуются внешние розетки, выключатели и распредкоробки.

Наружная электропроводка в гаражеИсточник woodinmetal.ru

Как только все электрические провода будут уложены и подключены до конечных точек, кабель-каналы закрываются крышками. Последние крепятся к основе при помощи защелок, расположенных по всех длине устройства. Во-первых, кабель-каналы не портят внешнего вида стен гаража. Во-вторых, всегда есть возможность легко снять крышки и проверить, в каком состоянии находится электропроводка. Понятно, что и ремонт или замену кабелей проводить тоже легче.

Видео описание

В видео показано, как правильно провести электропроводку в гараже при помощи кабель-каналов:

Монтаж распределительного щитка

Ситуация, когда гараж подключают отдельно от основного дома на загородном участке, встречается редко. Ведь приходится на гараже устанавливать отдельный распределительный щит, куда монтируется и счетчик учета потребляемой электроэнергии. Сложность установки щита и его подключение невысокая. Но все это оборудование придется приобретать, а это лишние финансовые затраты.

Но если такая ситуация возникла, то сам щит устанавливают на стену гаража: или внутри, или снаружи. Второй вариант предпочтительнее, всегда есть возможность не допускать инспекторов внутрь гаража. Крепление производят на саморезы и пластиковые дюбели. Высота установки – 1,8 м. Рекомендуется на каждый шлейф установить отдельный автоматический выключатель, и обязательно один общий на ввод.

Видео описание

В видео показано, как надо правильно устанавливать распределительный щит в гараже:

Как видите, чтобы провести электропроводку в гараже, потребуется немало усилий и времени. Не стоит относиться к этому мероприятию с прохладцей. С электричеством шутки плохи, даже в таком небольшом сооружении, как гараж

Особое внимание уделите участку до розетки, к которой будет подключаться сварочный аппарат или компрессор. Оба вида оборудования достаточно мощные, а значит, для них придется подбирать сечения кабеля большого значения

Лучше подобрать с запасом, как минимум, в 10%.

Зачем устанавливать электрический щит в гараж

Электрощиток для гаража

При монтаже и регистрации устройства гараж становится помещением, которое необходимо полноценно обустроить, чтобы оптимизировать его функциональные возможности. При выборе оборудования заранее должна продумываться и планировка, площадь помещения. Обусловлено это тем, что именно эти факторы определяют объемы потребляемой электроэнергии. Для максимального комфорта помещение делят на несколько зон:

• Основная часть, предназначенная для хранения автомобиля.
• Дополнительная зона, предназначенная для хранения инструментов, а также размещения рабочей зоны и ремонтной ямы.

Многие автовладельцы сами проводят шиномонтаж и прочий ремонт, следовательно, освещение в помещении требуется полноценное. Для осуществления большого количества работ, требуется установка качественного щита.

Полезные советы

По мнению тех, кому уже приходилось создавать скрытую проводку в гараже, самое лучшее решение – это протянуть кабельные каналы из негорючих материалов. Гладкая поверхность с внутренней стороны куда удобнее, чем гофрированный рукав. Если вдруг проводка не выдержит, всегда получится открыть небольшой участок стены и поменять выгоревший провод или даже часть канала.

С его помощью обеспечивается естественный свет и поддерживается наиболее экономичный режим использования приборов. А это значит, что те же провода и распределительные узлы проработают дольше.

Ввод электричества в гараж традиционно обеспечивают «гусаки» – дюймовые трубы из металла, ставящиеся на крышах. Вершины стоек служат для закрепления штырей, оснащенных керамическими изоляторами. Подобный способ соединения допустим лишь тогда, когда он упомянут в технических условиях, выдаваемых электросетевыми компаниями. Стандартная высота «гусаков» – 2-2,2 м, свешиваемый конец кабеля не должен опускаться ниже 2 м.

Подключение через выносной опорный столб означает, что кабель будет протянут напрямую от линии к вводному щитку. В жилых домах подобная схема оправдана, однако размещение счетчика на внешней стене гаража – соблазн для вандалов и охотников за цветным металлом.

Перед тем, как протягивать провода, нужно приготовить:

• остро заточенный нож (он позволит зачистить провод);
• кусачки (желательно с изолированными рукоятками);
• плоскую и крестовую отвертки;
• тестер (помогает обнаружить присутствие тока на различных участках сети при ее проверке).

Очень важно, чтобы она была одновременно эластичной (так удобнее работать) и прочной (от этого зависит срок службы и безопасность использования). Нельзя приступать к работе с отдельными участками проводки, не убедившись, что они надежно обесточены. Также следует учесть, что монтаж наружных проводов и их подключение к вводу в гараж должны производиться только профессионалами

Входное отверстие должно располагаться на достаточно большой высоте и наклоняться наружу, чтобы избежать залива осадками и проникновения их внутрь

Также следует учесть, что монтаж наружных проводов и их подключение к вводу в гараж должны производиться только профессионалами. Входное отверстие должно располагаться на достаточно большой высоте и наклоняться наружу, чтобы избежать залива осадками и проникновения их внутрь.

Розетки стоит распределить равномерно, если только иное расположение их не продиктовано особенностями помещения и желаемыми точками подключения инструмента. Если приходится работать на высоте (скажем, протягивая провода на потолке и в верхней части стен), использовать нужно только козлы, помосты или стремянки.

До начала работ желательно всякий раз проверять инструмент на исправность, а провода – на целостность изоляции.

О том, как сделать электропроводку в гараже самостоятельно, смотрите в следующем видеоролике.
