Смотровая яма в гараже своими руками: процесс и рекомендации по монтажу , как сделать смотровую яму

Ковш или лопата

Если смотровая яма в гараже изготавливается одновременно с заливкой фундамента, есть смысл прибегнуть к услугам экскаватора. Вся работа будет выполнена за полдня. Расходы будут такого же порядка, как если нанять землекопов. Иногда бывает, что в сезон их еще и не найдешь. Ну а если пришла мысль устроить техническую траншею, когда гараж уже построен? Остается только один выход — выкопать котлован своими руками. Чтобы не делать лишней работы, какое-то количество вынутого грунта следует складировать недалеко от строительного плацдарма, поскольку земля понадобится для обратной засыпки пазух.

Что стоит учесть при выборе размеров смотровой ямы?

На выбор размеров смотровой ямы в гараже влияют не только габариты автомобиля, но и рост человека. Иногда требуется универсальная ширина смотровой ямы, особенно, когда автовладелец часто меняет свое транспортное средство. В этом случае, оптимальной шириной будет значение от 70 до 80 см, а глубина смотровой ямы в гараже должна соответствовать росту его хозяина.

Чертеж смоторовой ямы (нажать для увеличения)

При выборе расстояния углубления для ремонта легковой машины, к росту владельца гаража прибавляется около 15 см. Длина ямы подбирается по средней длине кузова с запасом на 70-80 см для обеспечения свободного входа и выхода из-под машины. К примеру, при длине транспортного средства в 3,5 м, длина ямы должна составлять не меньше, 4,2 м. При выборе размеров смотровой ямы для коммерческих целей, лучше руководствоваться специальными нормативными документами, в которых прописано какой должна быть конструкция, ее стандарты и правила эксплуатации.

Необходимые материалы

Смотровую яму обычно выкладывают бетонными блоками или кирпичом. Нередко стены заливают монолитным бетоном

При выборе кирпича для постройки смотровой ямы следует обратить внимание на керамический. Таким изделиям не страшна повышенная влажность. Стены смотровой ямы возводятся в полкирпича

При достаточном количестве материала их можно класть в кирпич. Стенки при этом могут иметь толщину 12 или 25 см. Такие параметры следует учитывать во время разметки котлована. Для простоты работ следует выполнить точный чертеж конструкции

Стены смотровой ямы возводятся в полкирпича. При достаточном количестве материала их можно класть в кирпич. Стенки при этом могут иметь толщину 12 или 25 см. Такие параметры следует учитывать во время разметки котлована. Для простоты работ следует выполнить точный чертеж конструкции.

Стенки смотровой ямы выполняются из кирпича только при невысоком уровне почвенных вод. Такие изделия отлично сочетаются с плотными грунтами. Если почвенные воды поднимаются довольно высоко, понадобится создать бетонные стены, армированные прутьями.

Строительные блоки тоже выбираются только при соответствии определенным характеристикам. К примеру, такие изделия не боятся влаги. Это касается бетонных блоков. Для других изделий следует  применять гидроизоляцию наружного типа. Это обеспечит их сохранность в случае подступания грунтовых вод.

При сооружении бетонной смотровой ямы все работы проводятся намного проще. Такой материал не боится влаги. Чтобы создать качественный раствор, следует использовать бетон М250. При сооружении пола обычно применяют М200. Это объясняется довольно просто – в процессе зимнего пучения больше всего нагрузки приходится не на пол, а на стеновые конструкции. Необходим определенный запас прочности, чтобы они не деформировались под воздействием нагрузки. Для этого бетон армируется. Исключить пучение грунта под гаражом можно при создании отмостки. При этом вода будет уходить в сторону, а не впитываться в почву под гаражом.

Стеновые конструкции из бетона, армированного стальными прутьями, обычно имеют толщину от 15 см. Для армирования используется сетка, которая имеет толщину прутьев в 6 мм. Шаг между прутьями должен составлять 15 см. каркас арматуры может вязаться из прутьев диаметром 10 мм. В этом случае шаг между прутьями составляет 20 см. Чтобы сделать конструкцию более прочной, можно провести монтаж одних прутьев как в стенки, так и в стяжку для пола. Для этого их понадобится согнуть в 2 местах.

Из каких материалов делают

Смотровая яма в гараже (ее стенки) выкладывается кирпичом, тяжелыми строительными блоками, делают из монолитного бетона. Если говорить о кирпиче, то лучше использовать керамический кирпич: он не боится влажности. Стенки делают в полкирпича или в кирпич. Толщина стенка в зависимости от способа кладки получается 12 см или 25 см. Это необходимо учесть при разметке котлована.

Использовать кирпич можно на сухих, плотных грунтах. Уровень подземных вод должен быть низким. Если вода подходит высоко, лучше стенки  ямы делать из армированного бетона.

Кирпичная смотровая яма в гараже

Строительные блоки также необходимо выбирать те, которые не боятся повышенной влажности. Это бетонные блоки. Остальные если использовать, то с обязательной наружной гидроизоляцией, и то это не гарантия того, что они не рассыпятся, особенно если грунтовые вода располагаются близко.

С бетонной смотровой ямой все проще: бетон влаги не боится, от нее он только крепче становится. Для заливки стен используют бетон марки М 250, для пола достаточно М 200. Почему так? Потому что при зимнем пучении основная нагрузка приходится именно на стенки. Чтобы они не «сложились» требуется запас прочности, что достигается армированием и использованием бетона высокой прочности. Кстати, чтобы избежать пучения грунта под гаражом, надо хорошо сделать отмостку, чтобы вода уходила, а не впитывалась в грунт.

Толщина стенки при заливке смотровой ямы бетоном от 15 см. Стеки должны армироваться. Для этого используют готовую сетку с толщиной проволоки 5-6 мм и шагом 150 мм (если подземные воды глубоко) или вяжут каркас из арматуры диаметром 10-12 мм. Шаг установки арматуры — 20 см. Для большей прочности делать можно единый прут на дно и стены, изогнув его соответствующим образом.

Шаг первый: определение габаритов

Работы по обустройству смотровой ямы для гаража начинают с её проектирования и расчёта габаритов. Результаты этих работ имеет смысл зафиксировать на бумаге в виде плана гаража и чертежа ямы. Необходимо хорошо продумать, где она будет расположена, как будет въезжать в гараж машина. Требуемые размеры смотровой ямы зависят от ширины и длины автомобиля, размера гаража, а также роста владельца

Важно правильно сделать расчёты, иначе допущенные ошибки обойдутся потом слишком дорого

  1. Ширину ямы выбирают так, чтобы она была сантиметров на 20 меньше расстояния между колёсами машины, но достаточной, чтобы человеку внутри было просторно работать. При этом, не стоит жёстко ориентироваться на размеры конкретного «железного коня», ведь владелец может со временем купить себе другой автомобиль.
  2. Длина сооружения определяется из личных предпочтений владельца и размеров гаража. Минимальное её значение равно длине автомобиля + 1 метр. Менее 2 м длиной делать яму не имеет смысла. Следует также учесть место для ступенек или приставной лестницы;
  3. Глубина ямы должна быть такой, чтобы хозяин автомобиля, работая в ней, мог свободно дотянуться до любого механизма, не нагибаясь и не стоя на цыпочках. Хотя лучше выкопать яму чуть глубже необходимого, чем наоборот. Лишние сантиметры можно убрать за счет толщины пола. Оптимальная глубина равна росту владельца + 15–20 см.

К полученным размерам следует прибавить необходимые припуски с каждой стороны для последующих работ по отделке, гидроизоляции и утеплению. Размеры припусков для стен из кирпича — 12 см, для бетона — по 20 см с каждой стороны. Припуск на пол составляет 20 см. Если предполагается гидроизоляция или утепление ямы, припуски необходимо увеличить.

Если уровень грунтовых вод выше 2,5 м, то яма будет затоплена

Обязательно нужно выяснить, как глубоко располагаются грунтовые воды в почве. Эта информация указывается в отчёте о проведении исследований перед строительством гаража. Уровень залегания грунтовых вод на местности, где располагается гараж, играет очень важную роль. Если он выше 2,5 м, то в уже построенном гараже делать смотровую яму нельзя, т. к. она будет затоплена. В строящемся гараже придется сделать дренажную систему, отводящую излишки воды в канализацию. Если грунтовые воды лежат глубже, никаких противопоказаний к строительству нет.

В нишах можно расположить необходимый для ремонта инструмент

Удобно, когда в стенках смотровой ямы сделаны небольшие ниши. Там обычно располагают необходимый для ремонта автомобиля инструмент. Места под ниши, их размеры следует обдумать заранее и начертить на плане. Глубину ниш обычно делают 15–20 см, длина и ширина определяются по усмотрению хозяина.

Полки подвесные: разновидности конструкций

Настенные полочки

Настенные полки могут быть закрыты и открыты. Можно построить заднюю стену, но возможны и варианты без нее. Для постройки такого сооружения используйте деревянное основание или металлический угол.

Они крепятся к стене с помощью анкеров. Анкеры могут быть выбраны для демонтажа, но могут быть и постоянными.

Потолочные полки

Для изготовления потолочной полки необходимо самостоятельно купить или изготовить деревянное основание или металлический уголок. Боковые стенки выполнены из веревки. Их также можно изготовить с круглым металлическим профилем, закрепленным специальными анкерными креплениями.

Такие полки висят на крючках. Они должны быть предварительно приварены к потолку или вбиты в него. Потолочные полки хороши тем, что их легко снять в случае необходимости.

К недостаткам конструкции потолка можно отнести его хрупкость, т.е. она может вибрировать при малейшем прикосновении. Поэтому особенно дорогие или хрупкие вещи и инструменты не должны помещаться на него.

Это очень практичный дизайн с маленькими полками, кронштейнами и даже крючками. Предназначен для хранения мелких деталей и аксессуаров для ремонта автомобилей.

Эта панель имеет прочную заднюю стену, которая при правильном исполнении крепится к стене с помощью анкеров.

Эта полка незаменима для столярных и слесарных работ. Часто эти доски размещаются рядом с верстаком, так что легко получить все необходимые инструменты во время работы. Эта конструкция может даже подсвечиваться.

Полочка на шпильках

Для большего пространства в гараже можно построить так называемую заклепку, которая крепится к потолку. Для производства требуется следующее:

  • Фанера или панели из гофрированной древесины толщиной не менее двух сантиметров для дна нашей полки;
  • Четыре больших якоря;
  • Шестигранные гайки;
  • Простые орехи;
  • Шайбы большие, плоские;
  • Шпильки для волос;
  • Грувер Пакс;

Инструменты, необходимые для работы:

Оснащен дрелью по дереву

Важно отметить, что сверло должно совпадать с анкерным креплением; Пробивка отверстий, которые должны быть просверлены для анкерных отверстий. Анкер немного меньше, чем сверло; Отвертка; Ключи, соответствующие размеру гаек; Электрическая головоломка; Спиртовой уровень (пузырь)

Технология сооружения смотровой ямы

Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.

Выкапывание котлована

Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.


Разметка котлована внутри гаража Источник parki48.ru

Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.

Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.

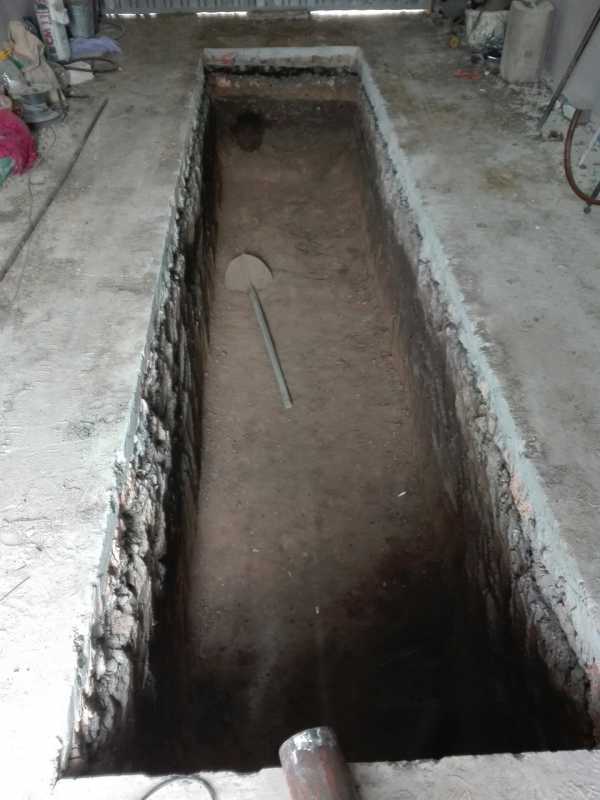

Выкапывание котлована (выемка грунта) Источник ok-berta.ru

Вентиляция смотровой ямы

Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.

По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.


Вентиляционная труба внутри смотровой ямы Источник drive2.ru

Обустройство смотровой ямы

Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:

  1. Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
  2. Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
  3. Проводится гидроизоляция всей ямы: пол и стенки.

Гидроизоляция

Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.

Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.

Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом

Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом


Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru

Формирование пола и стен

Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека

Поэтому основное внимание сооружению стенок

Как уже было сказано выше, здесь два варианта:

  • использовать кирпичи или блоки;
  • возвести монолитную конструкцию.

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).


Яма из блоков или кирпича Источник drive2.ru

Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.

Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.

Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.

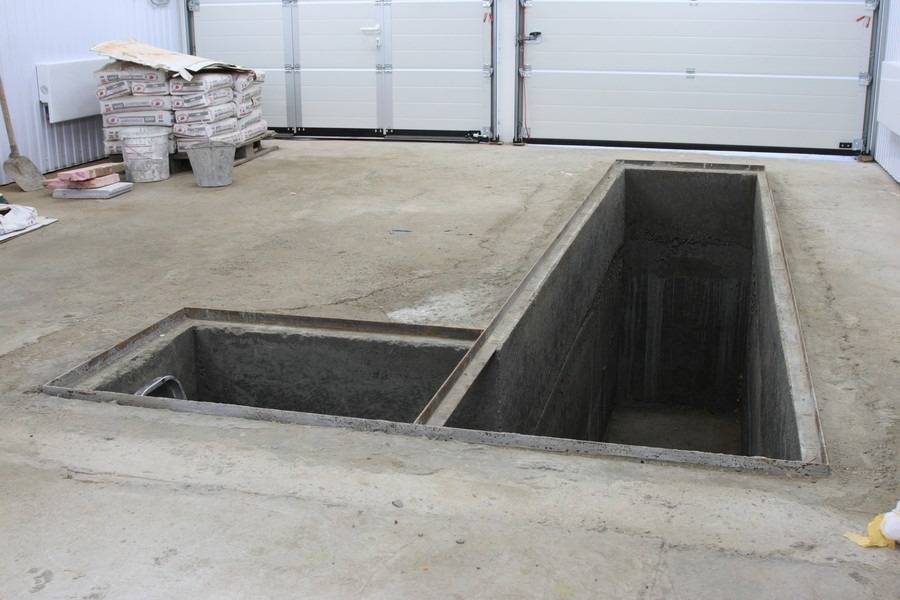

Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru

Завершение строительства

При профессиональном подходе выполнение всех перечисленных работ занимает примерно 1-2 дня. На завершающем этапе необходимо закрыть подготовленную яму в гараже из кирпича деревянным настилом с опорой на металлические уголки. Доску лучше взять потолще (50мм), такой настил прослужит долго и сможет выдержать значительные нагрузки.

В заключении стоит отметить, что строительство смотровой ямы дело хлопотное, но оправданное. Имея личную смотровую яму, можно значительно сэкономить на поездках в специализированные сервисные центры. Главным условием получения надежной конструкции, остается соблюдение правил выполнения гидроизоляционных работ и правильный выбор размеров.

При высоком уровне грунтовых вод (более 2,5 м), строительство ямы лучше не выполнять, так как в ней неизбежно будет присутствовать высокая влажность, которая будет пагубно сказываться на автомобиле, способствуя образованию коррозии на металлических элементах. В такой ситуации, уместно только строительство лежачего варианта смотровой конструкции.

Как ведется строительство

Сооружение смотровой канавы в полу ведется поэтапно:

  • размечается участок;
  • выкапывается канава;
  • проводятся гидроизоляционные работы;
  • настилается пол;
  • устраиваются стены.

Чтобы на участке правильно выполнить разметку, заранее определитесь со стройматериалом для стен. Если это кирпич, учитывайте, что необходимо предусмотреть ширину кладки в 12 см. Соответственно, длина и ширина котлована увеличиваются на 24 см. Если стены планируется выполнять из бетона, толщина выбирается в 20 см, а к значениям длины и ширины плюсуют 40 см.

Котлован копать лучше вручную — пропорции не особенно велики и позволяют провести работы без значительных трудозатрат. Пол и стены тщательно выравниваются, таким образом серьезно упрощаются последующие операции.

Не стоит экономить на обустройстве гидроизоляции — в будущем вам придется пожалеть об этом. В качестве водонепроницаемого слоя большинство хозяев предпочитают использовать полиэтилен, но появилось немало более эффективных материалов. Лучше выбирать битумные изделия или полимерные мембраны. При хорошей сухости грунта подойдет жидкий гидроизоляционный состав, который наносят кистью, после чего он должен застыть.

На пол следует залить бетонный раствор слоем 7-8 см. Смесь необходимо приготовить высокого качества. Перед укладкой гидроизолирующего материала на полу устройте гравийную подушку. После засыпки необходимо хорошо утрамбовать гравий. После этого на пол помещают кусок сетки из стали. Затем быстро осуществляется заливка бетона. Замес потребуется делать либо сразу в значительном количестве, либо несколькими порциями. Поэтому работа должна вестись быстро — это позволит порциям раствора застыть равномерно.

Когда бетон достаточно отвердеет и становится пригодным для хождения по нему, начинают армирование стен. Для этого применяют такую же металлическую сетку, только ее надо выкладывать послойно. После окончания армирования следует выстроить опалубку, первый слой, и залить его бетоном. Заливать раствор удобнее в несколько этапов, на каждом из них после затвердевания бетона опалубка снимается и переставляется на следующий уровень.

Внешняя гидроизоляция смотровой ямы своими руками

Вопрос относительно гидроизоляции решается на стадии планирования земляных работ, о чем подсказывает влажность грунта. Когда подземные воды залегают глубоко, то необходимость во внешней гидроизоляции отпадает, но, как показывает практика, о ее монтаже следует все-таки позаботиться.

С этой целью выравниваются стенки котлована, а дно котлована трамбуется и создается песчаная подушка высотой 5 см, которая смачивается водой и песок также трамбуется.

При близком расположении грунтовых вод вместо подушки из песка используется хорошо утрамбованная жирная глина. Затем на песчаной подушке размещается два слоя щебня разных фракций по 5 см, которые тоже тщательно трамбуются, и накрываются слоем влажного хорошо уплотненного песка толщиной 5 см.

Наиболее простой и дешевой гидроизоляцией считается битумный вариант, в котором используются рубероид, рубемаст, технониколь, но ее срок службы не превышает 10 лет. Битумная гидроизоляция укладывается в два слоя с использованием горячей смолы.

Более долговечна (свыше 50 лет) гидроизоляция из полимерных мембран и гидроизоляционной пленки (акваизол, бикрост, бутилкаучук), которые используются для гидроизоляции бассейнов, но они монтируются на армированный каркас из геотекстиля.

На этой же стадии с одного из краев котлована для надежности оборудуется приямок для скопляющейся воды и последующей ее откачки дренажным насосом. Дно приямка также выстилается гидроизоляционными материалами, и он заливается бетоном, а для страховки еще оборудуется кессоном из металла.

Полотнищами гидроизоляционного материала застилается дно и стенки котлована внахлест с запасом 10-15 см, стыки между которыми для герметичности склеиваются двухсторонним скотчем или посредством паяльной лампы, но перед этим пленка аккуратно расправляется без ее физического разрушения.

Края гидроизоляции закрепляются подсобными материалами, чтобы предотвратить скатывание их с котлованных стенок.

С целью утепления конструкции смотровой ямы наиболее пригоден ЭППС (экструдированный пенополистирол), которому не страшна сырость, он не поддается гниению, не подвержен размножению бактерий и плесени, а также выдерживает немалые нагрузки.

Заметный эффект получается, когда толщина утеплителя более 50 мм и он укладывается между гидроизоляцией и армирующим каркасом.

Армирование бетонного основания пола осуществляется стальными прутьями диаметром 8-10 мм с ячейками размером до 15 см, места пересечений которых скрепляются вязальной проволокой, но в этом отношении неплохо себя зарекомендовала также кладочная сетка.

Армированный каркас устанавливается на осколки кирпичей выше на 3-5 см дна смотровой ямы, в углах которого и по длинным сторонам будущей диагностической ямы не лишними будут вертикальные штыри, к которым впоследствии удобнее крепить арматурную сетку стен.

Пол заливается слоем бетона не ниже марки М200 и высотой 7-10 см, в который добавляются гидрофобизирующие вещества для улучшения гидроизоляции. В ходе укладки бетонной смеси она уплотняется бетонным вибратором или в простейшем варианте штыкованием посредством металлического прутка для удаления воздушных пазух.

Поверхность пола выравнивается по уровню, и через пару недель, когда бетонная смесь затвердеет, можно начинать создавать стены конструкции.

Обустройство

Для нормального обустройства смотровой ямы необходимо выполнить несколько условий. Для создания нормальных условий, обеспечения целостности строительных конструкций и предотвращения промерзания выполняется гидроизоляция. Для удобства работ в яме должна быть выполнена стационарная подсветка.

Лестница изготавливается путем кладки, из металлических элементов или дерева. Выбор материалов зависит от возможностей и предпочтений владельца. Но конструкция обязательно должна быть надежно закреплена.

Гидроизоляция

Гидроизоляция достигается путем закладки в вырытый и подготовленный котлован полимерной пленки или рубероида. Если грунтовые воды залегают намного дальше максимальной глубины ямы, гидроизоляция не обязательна, но лучше перестраховаться и выполнить это условие, чтобы обеспечить сухость внутри.

Если полностью изолировать от воды яму не удается, с одной стороны выполняются приямок и дренажная система, позволяющие удалить скопившуюся воду в канализационную систему. Если присутствует данная проблема, чтобы обеспечить максимальное удобство использования дренажа – установите датчики и насос, автоматически включающийся при достижении определенного уровня воды в приямке. Альтернативный, но дорогостоящий вариант – изготовить кессон из цельнометаллического сварного короба по размерам котлована.

Нормализация уровня влажности достигается устройством вентиляции, для этого используются капроновые канализационные трубы, предварительно проложенные от нижней части стены с выводом из помещения наружу.

Утепление

Утепление выполняется с использованием рубероида и пенополистироловых плит. Рубероид укладывается внахлест на стены и пол, затем конструкции покрываются плитами утеплителя, фиксирующимися специальным клеем. В результате этого предотвращается промерзание элементов и скопление конденсата в зимнее время.

Подсветка

Для устройства подсветки, при выполнении облицовки стен, прокладывается электропроводка, затем устанавливаются осветительные лампы. В целях обеспечения безопасности осветительные элементы выполняются с закрытыми плафонами и защитой от механических повреждений.

Подготовка материала и инструмента

При подготовке к строительству необходимо обеспечить выполнение предстоящих работ, запасясь следующими материалами:

  • тридцатым или сороковым деревянным брусом, досками, щитами для опалубки;
  • бетоном для укрепления стенок и заливки пола;
  • кирпичом – если принято решение выполнить стены с использованием данных материалов. Возможно применение шлакоблока или пенобетона;
  • полимерной пленкой толщиной от двух миллиметров, для устройства гидроизоляции;
  • металлическим уголком для наружной окантовки;
  • арматурой и стальной проволокой, чтобы изготовить каркас под бетонирование;
  • цементом, песком или готовой смесью для выполнения кладки.

Из инструмента потребуется:

  • строительный уровень, для выполнения каменных работ;
  • бетономешалка, чтобы приготовить бетон или раствор;
  • болгарка;
  • столярный инструмент, гвозди – для устройства опалубки.

Требуемый инструмент и материалы должны быть подготовлены заблаговременно, чтобы не задерживать выполнение работ.

Вентиляция подполья

В ремонтной траншее из-за разности температур возникает повышенная влажность и образуется конденсат с осаждением на днище автомобиля. Чтобы избежать этого неприятного явления, смотровая яма в гараже должна иметь хорошую вентиляцию. Вытяжной канал выполняют из асбоцементной или пластиковой канализационной трубы, заложенной в щебеночную подготовку пола. Эту трубу необходимо соединить переходным коленом с вертикальным вытяжным стояком. Вытяжки из-под потолка гаражного бокса и траншеи должны быть самостоятельными. Если объединить их в одну — эффективность вентиляции технического подполья резко снизится.

Преимущества полимеров перед другими материалами

Применение в качестве материала для изготовления короба для смотровой ямы полимеров становится все более распространенным в связи с тем, что этот материал обладает следующими характеристиками:

  • Малый вес. Эта особенность позволяет вручную, без применения специальной техники установить изготовленный короб.
  • Влагостойкость. В отличие от других материалов, пластик не страдает от воздействия влаги, поэтому не требуется выполнения дополнительных операций по гидроизоляции.
  • Долговечность. Срок службы пластика составляет 50 лет и более.
  • Механическая прочность. При всех вышеуказанных положительных характеристиках, пластик обладает хорошей сопротивляемостью к механическим нагрузкам.
  • Низкая стоимость материала.
  • Не требуется дополнительное обслуживание. В отличие от других материалов, пластик не требует обслуживания в процессе эксплуатации.

Несмотря на достоинства, имеется и недостаток. В отличие от стальных коробов, пластиковые хуже переносят ударные механические нагрузки. В случае, если пластик пострадал, его не сложно отремонтировать. Для ремонта может применяться специальный клей или пайка.

Lorik190 › Блог › Как сделать смотровую яму в гараже

Привет ДРУЗЬЯ!Как всегда полазив в ИНЕТЕ, наткнулась на очень хорошую тему, которая многих может заинтересовать.Мне очень приглянулась эта яма., но вот беда…грунтовые воды очень близко, и страшновато делать такую красоту, ))) но если кому то поможет, я буду очень рада)))mainavi.ru/dom/stroitelst…motrovuyu-yamu-v-garazhe/СТРОЙПОРТАЛ

Наличие смотровой ямы в гараже обеспечивает возможность проведения самостоятельного ремонта собственного авто. Сделать ее можно с минимальными познаниями в сфере строительства и наличием подробной инструкции. Используя пошаговый мастер-класс, не составит труда аккуратно и качественно выполнить подготовку и самостоятельное строительство ямы, независимо от размеров и планировки гаража.

Определение оптимальных размеров и формы смотровой ямы

Изготавливается смотровая яма в гараже своими руками после составления плана-проекта объекта. Ее ширина определяется согласно колесной базе авто: должна быть меньше, обеспечивая возможность безопасного заезда машины. Длина должна составлять хотя бы на 1 метр больше, чем длина авто: это позволит удобно работать в яме.

Допускает устройство смотровой ямы наличие небольших ниш. Они могут использоваться для хранения деталей, удобного расположения инструментов. Их не следует делать слишком глубокими. Размеры ниш рекомендуется определять согласно имеющемуся количеству автоинструмента и запчастей.

Выкладка стен и ниш в смотровой яме

После рытья котлована с заранее определенными размерами, следует приступить к укреплению стен, их защите и последующей укладке кирпича. Применение кирпича является оптимальным ввиду простоты работы с ним и легкости закупки. О том, как построить смотровую яму в гараже из наиболее доступного стройматериала, можно узнать в следующей инструкции:

1. Для начала необходимо сделать пол смотровой ямы в гараже: выровнять дно котлована, постелить рубероид (с заплывом на стены примерно в 0,5 м для каждой из них). Бетонирование выполняется маркой М-200, толщина пола должна составить порядка 10 см. Размер длины и ширины пола должен включать сумму толщины двух стен, саму длину/ширину ямы и прибавку в 10 см. После заливки оставить бетон застывать на 4 дня.

2. Вывод стен начинается с укладки 4 рядов и последующей гидроизоляции смотровой ямы с наружной стороны с помощью битумной мастики. Это исключит разрушение стен из-за воздействия влаги от земляного покрова, примыкающего к кирпичу. После выкладки стен нужно засыпать оставшийся отступ от земли к кирпичу.

3. Завершающим этапом работ станет установка металлического обрамления вокруг входа в яму. Оно должно немого выступать над уровнем пола гаражного бокса.

Обрамления ниш должны также выполняться из металлического уголка. Это исключит проседание кирпича или их разрушение.

Особенности устройства вентиляции и выбор лестницы

Качественная вентиляция в смотровой яме гаража предупредит появление плесени и постепенное разрушение стен. Ее можно делать исключительно вытяжной или приточно-вытяжной. В первом случае необходимо при выкладке последних рядов кирпича установить трубу, которая позволит отводить воздух из ямы через бокс гаража вверх (будет подходить к вентиляционной трубе гаража или выводиться сразу на улицу). Во втором случае устанавливается дополнительная труба, которая отводится наружу. Ее конец должен располагаться на расстоянии 15 см от пола.

Изготовить удобную лестницу для смотровой ямы можно из дерева, металлических уголков. Для небольшого блока переставляемая лестница будет намного удобней. На прилагаемых фото можно увидеть и примеры ям, в которых ступени выкладывались из кирпича или бетонировались.

В процессе кладки ниш нужно подвести провод на 36В в изоляционном резиновом шланге. Это позволит подключить свет в яме и удобно проводить освещение авто при ремонте. Желательно при выполнении данных этапов работы пригласить квалифицированного электрика, который поможет правильно определить оптимальное расположение провода и гарантировать его защиту, осуществит его корректное подключение к сети питания.

Заключение

Иногда владельцы гаражей обустраивают под ними специальные овощные хранилища. Чтобы правильно сделать такой погреб, придется ознакомиться с основными особенностями конструирования ямы для длительного хранения овощных продуктов.

Как просушить?

В процессе эксплуатации погреба в гараже, весьма вероятно, в силу тех или иных причин, появление сырости в овощной яме. В таком случае, необходимо прибегнуть к просушке подвала гаража и в частности овощной ямы. Просушить овощную яму можно несколькими способами:

  • развести в старом металлическом ведре, установленном в центре помещения, огонь (огонь поддерживается до тех пор, пока не снизится уровень влажности);
  • установить трубу с выводом на улицу, под трубой устанавливается емкость со свечой, поддерживающей естественную тягу (просушка овощной ямы может занять несколько дней);
  • применение тепловой пушки.

Если уровень воды в погребе достигает нескольких десятков сантиметров то прежде, чем приступать к просушке овощной ямы необходимо с помощью насоса имеющуюся воду откачать. Читайте руководство по выбору вида погреба в гараж.

С процессом, осушения овощной ямы в гараже, можно ознакомиться, посмотрев видео.

Как утеплить?

Принцип утепления овощной ямы в гараже практически ничем не отличается от утепления любого другого помещения. При выборе теплоизоляционного материала необходимо ориентироваться на определенные эксплуатационные свойства, необходимые утеплителю, применяемому для утепления овощной ямы. Теплоизоляционный материал должен быть влагоустойчив, обладать высокими теплоизоляционными свойствами, экологичным и не выделять химически агрессивных веществ (так как в овощной яме, естественно, будут храниться пищевые продукты), иметь длительный срок эксплуатации без потери первоначальных эксплуатационных качеств

Так как овощные ямы, как правило, имеют не большие размеры, толщина теплоизоляционного материала тоже имеет не маловажное значение. Оптимальным вариантом теплоизоляционного материала для овощной ямы, который отвечает всем перечисленным свойствам, является пенополиуретан

Пенополиуретан представляет собой вспененную субстанцию, которая наносится на поверхности пола, стен и потолка овощной ямы методом распыления. Пенополиуретан имеет прекрасную адгезию со всеми строительными материалами и при распылении, застывая, образует монолитный герметичный теплоизоляционный слой. Единственный недостаток данного способа утепления овощной ямы заключается в его высокой стоимости. Читайте инструкцию как перекрыть крышу гаража . Наиболее доступным теплоизоляционным материалом, подходящим для утепления овощных ям является вспененный пенополистирол. Процесс утепления овощной ямы состоит из нескольких этапов:

  • подготовка утепляемых поверхностей (выравнивание и очищение от грязи);
  • оборудование гидроизоляционного слоя;
  • монтаж обрешетки (если используются для обрешетки деревянные рейки, то предварительно их необходимо обработать антисептическим составом, для предотвращения плесневелого грибка);
  • укладывается утеплитель в межреечное пространство;
  • затем на обрешетке можно закрепить пластиковые панели или листы фанеры.
