Описание и принцип работы автоматического выключателя АП-50

Подключение и привязка (программирование) дистанционного выключателя

Как уже говорилось ранее, подключение проводов питания 220В и проводов выхода на лампочку в радиомодуле, можно сделать непосредственно в распредкоробке, если позволяет место. Или в самом светильнике под потолком.

Причем главное подвести ноль и фазу на вход, а на выход иногда достаточно пустить только фазный проводник (ноль при этом идет напрямую).

При первой подаче напряжения может ничего не произойти, сколько раз ни нажимайте клавишу. Потому как нет привязки. Для того, чтобы запрограммировать дистанционный выключатель к модулю-приемнику, проделываете следующие операции:

зажимаете на радиомодуле центральную кнопку, и дожидаетесь пока светодиод не начнет быстро моргать

в этот момент плавно нажимаете на клавишу

При правильной привязке, после нажатия клавиши, будет слышен характерный щелчок срабатывания релюшки. Светодиод в коробочке будет гореть постоянно. При следующем нажатии отключаться.

Для того, чтобы добавить второй в схему, проделываете ту же самую процедуру, что и с первым. Вновь зажимаете кнопку, ждете пока диод начнет быстро мигать и нажимаете на выключатель №2.

Один и тот же светильник можно включать и выключать с абсолютно разных и удаленных друг от друга мест.

При этом вы избавляетесь от кучи лишних проводов, распредкоробок, работ по штроблению и последующей штукатурке и отделке стен и потолков. И все это, за какие-то 800 рублей!

Такую же самую привязку можно сделать с тремя, четырьмя и более переключателями, пультом или брелком управления.

Чтобы отвязать и стереть из памяти приемника связь с выключателями, достаточно продержать нажатой кнопку настройки более 5 секунд. Как только светодиод начнет моргать медленно, отпускайте кнопку. Прибор будет распрограммирован.

Общее устройство расцепителя и схема подключения

Каждый независимый расцепитель представляет собой устройство, с помощью которого выполняется дистанционное отключение защитной аппаратуры. Как правило, он используется в связке с различными автоматическими выключателями – с одним, двумя, тремя или четырьмя полюсами. Обычно расцепитель подключается к вводному автомату и при возникновении аварийной ситуации производит полное обесточивание щитка.

Конструкция расцепителя выполнена в виде электромагнита. Когда на него поступает кратковременный импульс, прибор специальным рычагом оказывает воздействие на механизм, отключающий автоматическое защитное устройство. Электромагнитные катушки, используемые в конструкции, могут быть разные, рассчитанные на переменный или постоянный ток напряжением 12-60 В и 110-415 В, в соответствии с той или иной модификацией. Крепление к автомату также зависит от конкретной модели и выполняется на правую или левую сторону. От правильного соединения расцепителя с защитным устройством зависит четкое срабатывание всей системы.

Нормальная работа обоих приборов во многом зависит от соблюдения всех требований схемы подключения. Например, фазные проводники должны подключаться от нижних фазных клемм автомата. При несоблюдении этого условия высока вероятность выхода из строя, неправильно подключенного расцепителя. В норме автоматический выключатель с независимым расцепителем должен отключиться, а напряжение с катушки прибора исчезнуть.

Устройство автомата АП-50

Автоматический выключатель АП-50

Продукты данной серии выпускаются с двумя и тремя полюсами. Аппараты из первой группы рассчитаны на постоянный электроток с номинальным показателем напряжения до 220 В и переменный – до 500 В (50-60 Гц). Модели с тремя полюсами работают только с переменным током (параметры такие же, как для двухполюсных приборов). Электрическая начинка автомата помещена в пластмассовый корпус, включающий в себя съемную переднюю панель, дно и основную часть.

Выключатель имеет 4 технологических узла:

  • управляющий механизм, основанный на свободном расцеплении, с моментально срабатывающими кнопками включения и выключения;
  • камеры, гасящие электрическую дугу (расположены в нижней части устройства);
  • расцепители сверхвысоких токов – тепловой (покрыт сверху защитной пластинкой из текстолита) и электромагнитный;
  • система контактов, включающая в себя стационарные и подвижные элементы.

Магнитный расцепитель отвечает за сверхбыструю осечку в области токов короткого замыкания, а тепловой включается в перегрузочной зоне, при этом чем больше ток, тем меньше время реагирования. Заводская калибровка расцепителей производится при температуре воздуха 35 °С. Также у устройства есть входы и выходы для монтажа кабелей. Устанавливается оно на вертикальное или горизонтальное основание с помощью пары винтов. Внутри корпуса достаточно места, что позволяет установить дополнительные элементы – например, расцепитель сверхнизкого напряжения (хотя выпускаются модели, в которые он вмонтирован на заводе) или блочные контакты. Под кнопками механизма управления вмонтирован рычаг, регулирующий восприимчивость расцепителей.

Применение беспроводных выключателей


Помогут в этом деле дистанционные выключатели. Они работают путем передачи сигнала по радиоканалу на частоте 315 мГц или 433,92мГц. На частоте 433мГц работает большинство брелков для открывания гаражных ворот, шлагбаумов, сигнализации автомобилей. В принципе можно запрограммировать исполнительный блок устройства на такой брелок и управлять освещением с него.

Фактически вы покупаете уже готовое решение и затраты по монтажу здесь минимальны. Они бывают как одноклавишными, так и двух, трехклавишными.

Сами выключатели можно установить на стену двумя способами:

на двухсторонний скотч, который идет в комплекте, прямо поверх обоев или плитки

на шурупы саморезы в уже существующий подрозетник

Самый главный компонент дистанционного выключателя это силовой радиомодуль. Размером он не больше спичечного коробка.

Благодаря этому, разместить его можно где угодно – в распредкоробках, за колпаком люстры где подключаются провода, за натяжным потолком и т.д.

Еще можно установить его во внутрь старого, вытащив оттуда все «потроха».

Но чаще всего устанавливают именно в колпак люстры, благо места там предостаточно.

К радиомодулю подводится напряжение 220 Вольт и через его контакты и реле передается на светильники.

К одному модулю можно легко привязать несколько выключателей – один, два,три, четыре, без разницы.

Для создания такой схемы на простых проходных переключателях вам придется тянуть кучу лишних проводов, да и еще докупать другой вид – перекидные или перекрестные. Подробнее об этом читайте в статье – ”Проходные выключатели. Схема подключения.”

Еще к устройству можно привязать пульт дистанционного управления, брелок. И тогда для управления освещением в доме не нужно будет даже подходить к выключателям и нажимать на них.

Можете спокойно лежать на кровати, положить брелок на тумбочку и выключать свет не вставая с постели.

Если захотите использовать дистанционный выключатель для подключения уличного освещения, желательно радиомодуль применять как промежуточное звено, через контактор.

Так как мощности уличных светильников в разы больше комнатных лампочек.

Исторические факты

Согласно учебнику, Л. А. Родштейна «Электрические аппараты низкого напряжения», допущенного министерством высшего и среднего специального образования СССР в качестве учебного пособия для электротехнических техникумов и выпущенного издательством «ЭНЕРГИЯ» в 1964 году тиражом 18500 экземпляров, автоматические выключатели серии АП выпускаются только на два номинальных тока 25 А и 50 А в двух и трехполюсном исполнении и называются АП-25 и АП-50. Л. А. Родштейн не за один день написал свой учебник — дело подготовки материалов для учебного издания сложное и долгое. А потом их еще нужно вычитать, согласовать, утвердить… Да и писался он не на пустом месте. К тому моменту автоматические выключатели широко использовались в стране.

В учебниках даётся информация по фундаментальным, необходимым и актуальным знаниям, а значит, АП-50 уже был известным аппаратом, если возникла потребность в его изучении при подготовке специалистов для народного хозяйства страны. Все это позволяет смело прибавить к возрасту автомата как минимум десяток лет. И, в итоге получается, что 1953 год — год окончательного восстановления промышленности после разрушительной войны и год возможного рождения легендарного АП-50.

Другой источник — «Справочник по асинхронным двигателям и пускорегулирующей аппаратуре» Г. А. Карвовского и С. П. Окорокова, выпущенный Государственным энергетическим издательством 1962 года (Госэнергоиздат М-Л), тиражом 25 000 экземпляров (сдано в набор в 1961 г.) дает подробное описание автоматического выключателя типа АП-50, разбирает его технические характеристики, предназначение, конструктивные исполнения; в табл.7-19 на стр.148 приводится полная и подробная информация по расцепителям коммутационной стойкости. Однако, в отличии от ученика Л. А. Родштейна, имеются сведения по выключателям на полную линейку номинальных токов ( 1,6 А; 2,5 А; 4 А; 6,4 А; 10 А; 16 А; 25 А; 40 А; 50 А), при этом коммутационная способность выключателя составляет от 0,3 кА до 1,5 кА.

Интересно, что в более раннем справочнике Г. А. Карвовского ничего не сказано об АП-25, речь идет только об АП-50. И уже дана полная шкала номинальных токов, на которые выпускались в те давние времена коммутационные аппараты АП-50, за исключением номинального тока на 63 А. Видно, что номинальные токи полностью соответствуют современным параметрам выключателей, кроме одного — на 63 А. Поэтому и называется данный аппарат АП-50 — ведь выпускался он когда-то только на максимальный номинальный ток 50 А. Номинал добавили, а название оставили.

Эпилог

И как так получилось, что за столько десятилетий не было внесено никаких принципиальных изменений в конструкцию АП-50? Менялись требования, условия, технологические поколения, уже появились умные, набитые искусственным интеллектом аппараты, а «апэшка» осталась в первозданном виде и не сдаёт свои позиции. Возможно ли в здравом уме себе представить, что вместо современного мобильного телефона кто-то захочет продолжать использовать телеграф или коммутатор? Вон уже простую и безобидную, никому не мешающую лампу накаливания и ту заменили светодиодами! Подключайте свои сервера и компьютеры, томографы и андроиды через самое надёжное и безотказное семидесятилетнее устройство! Или же Веллер прав?

Программа Электрик 7.8 или способ компьютерного расчета автомата

На сайте электротехнических программ можно бесплатно скачать и установить на свой компьютер доступный калькулятор расчета. Адрес я показал картинкой.

Загрузка, инсталляция и работа описаны отдельной статьей. Я проверил несколько функций этой программы. Работает нормально. Результат вычислений усредненный. Можете использовать.

Вам придется учесть 2 фактора:

  1. Сайт работает на бесплатном конструкторе и забит навязчивой рекламой.
  2. Автор не берет на себя ответственность за конечный результат вычислений. Его вам придется проверять вручную.

В целом программа подойдет начинающим электрикам для создания первоначальной схемы своего проекта.

Автоматический выключатель: принцип работы и устройство в картинках

Основное назначение автомата — ликвидировать аварийные ситуации в подключенных токовых цепях. Они бывают двух видов:

  1. Короткие замыкания (КЗ) или “коротец”, как их называют на жаргоне электриков.
  2. Перегрузки.

КЗ возникают за счет подключения к цепям действующего напряжения электрических цепочек с минимальным сопротивлением, которые создают громадные токи, зависящие от мощности питающих источников.

Токи коротких замыканий могут прожигать не только изоляцию воздушной среды во время ее ионизации, но и плавить металл проводки, вызывать пожар, причинять другие беды.

На принципе управления токов коротких замыканий работают многочисленные сварочные аппараты, люди успешно пользуются ими. Но, внезапно появляющиеся КЗ наносят огромный вред.

Перегрузки опасны тем, что незаметно создают перегрев изоляции, повреждают ее. За счет возникших в ней дефектов появляются опасные токи утечек, которые способны выявить и ликвидировать только УЗО.

Перегрузки тоже являются частой причиной пожаров оборудования.

Конструкция автоматического выключателя состоит из двух раздельных модулей, каждый из которых работает, реагируя преимущественно на КЗ или перегрузку. Это:

  1. Электромагнитная отсечка.
  2. Тепловой расцепитель.

Простая кинематическая схема показывает устройство автоматического выключателя и принцип его работы.

Электрический ток протекает от сети к нагрузке сквозь замкнутые главные контакты и катушку соленоида отключения. Тепловое воздействие воспринимается биметаллической пластиной, а силовое — сердечником электромагнита.

Биметалл или сердечник в критической ситуации бьют по поворотному рычагу, выколачивая его из зацепления с защелкой, удерживающей главный контакт во включенном состоянии. Под действием сильной отключающей пружины он быстро размыкает электрическую цепь.

Конструктивно все производители реализуют этот принцип по своим разработкам. Поэтому они немного отличаются на всех моделях. Но, общее представление внутреннего устройства дает следующая картинка.

Принцип работы электромагнита расцепителя отсечки двумя словами

Когда по обмотке протекает ток, то в ее сердечнике, служащей магнитопроводом, создается магнитное поле.

Если сила тока достигает критической величины, то магнитная энергия выстреливает сердечник, преодолевая натяжение удерживающей пружины. Тогда боек выбивает защелку.

Современный электромагнитный расцепитель имеет небольшие габариты, подключается гибкими проводниками к контактам.

Тепловой расцепитель автоматического выключателя: насколько просто работает

Конструкция состоит из двух соединенных пластин: сталь и латунь. У них разное линейное расширение: зависимость от температуры. При нагреве биметалл изгибается в одну сторону, а охлаждении — противоположно.

Ток проходит по закрепленной на биметаллической пластине обмотке. Во время перегрузки или КЗ биметалл воздействует на поворотный механизм, а тот — отключает автомат, обесточивая подключенные потребители.

Устройство двухполюсного автоматического выключателя

Настал черед разборки двухполюсного автомата TEXENERGO С40. Когда-то я думал, что двухполюсный автомат устроен как два однополюсных, но с объединенными ручками управления. Сейчас я покажу, что это не так.

2п автомат TEXENERGO С40. В открытом окошке виден рычаг механизма размыкания

Разборка автомата С40 – высверливаю заклепки

Вскрываем автомат, смотрим, какие отличия от автомата В6:

Разобранный 2п автомат С40, снята правая стенка

Сразу видно, что катушка электромагнитного расцепителя намотана более толстым проводом, и наощупь подпружинена более мощной пружиной. По идее, на ней где-то должна быть выбита надпись “40”, но я не нашёл.

А вот на пластине теплового расцепителя эта надпись есть:

Пластина теплового расцепителя с надписью “40”

Контакты одинаковы что в В6, что в С40. Ведь у них одна базовая модель на 63А.

Подвижный контакт автомата

Какие ещё отличия я заметил? В районе замыкания контактов в версии стоит пластиковая пластина, в версии С40 между этой пластиной и стенкой корпуса дополнительно установлена металлическая пластинка.

Разобранный 2п автомат С40, правая половина

Снимает правую часть автомата, и видим между половинками рычаг “тяни-толкай”:

Конструкция двухполюсного автомата TEXENERGO – толкатель между полюсами

Рычаг сброса выключателя – при помощи него половинки автомата дают друг другу сигнал о выключении

Общий держатель ручек управления тоже нужен, но он работает как подстраховка, и при ручном выключении.

Напоследок – масштаб разборки:

Разобранный двухполюсный автомат TEXENERGO с крепежом

Конструкция дистанционного выключателя

Выключатель разбирается очень просто. Достаточно отверткой поддеть прорези в местах соединения крышки и корпуса. Никаких винтиков откручивать не нужно.

Внутри него находится:

электронная плата

центральная кнопка включения/выключения

светодиод для визуализации привязки выключателя и радиомодуля

батарейка тип 27А на 12 вольт

Данная батарейка даже при интенсивной эксплуатации может прослужить от 2-х лет и более. Кроме того, особого дефицита в них на данный момент нет. В комплекте поставки ее может не быть, имейте в виду.

Кстати выключатель изначально является универсальным. По бокам от центральной кнопки, есть места куда можно припаять еще дополнительно две кнопочки.

И поменяв саму клавишу, вы легко получите из одноклавишного – двух или даже трехклавишный.

Правда при этом придется добавлять еще модули, согласно количеству кнопок.

На коробке радиомодуля имеется отверстие. Оно предназначено для кнопки, при нажатии на которую, можно ”привязать” или ”стереть привязку” того или иного девайса.

По дальности радиосигнала производителем заявлено расстояние от 20 до 100 метров. Но это больше относится к открытым пространствам. Из практики можно сказать, что в панельном доме сигнал легко пробивает четыре бетонные стены на расстоянии 15-20 метров.

Внутри коробочки установлен предохранитель на 5А. Хотя производитель указывает, что через дистанционный выключатель вы сможете подключить нагрузку в 10А, а это целых 2кВт!

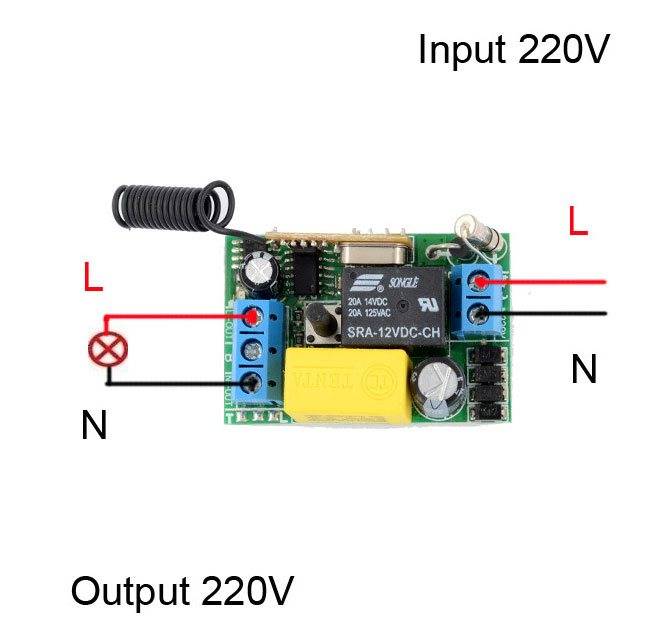

Схема подключения проводов к контактам радиомодуля беспроводного выключателя выглядит следующим образом:

При подключении можно также ориентировать по надписям. Там где три клеммы – выход, где две – вход.

L out – фаза выход

N out – ноль выход

К этим контактам подключаете проводку уходящую на лампочку. На два контакта с другой стороны подаете напряжение питания 220В.

Сбоку от выходных контактов имеется еще три точки под пайку перемычек. Перепаяв их соответствующим образом (как на рисунке) можно изменить логику работы изделия:


Это можно использовать для звонка или для кратковременной подачи какого-либо сигнала. Есть еще средний контакт «В». При его использовании выключатель будет работать в инверсном режиме.

Технические характеристики

В исправном состоянии автомат способен переносить механические воздействия в соответствии с категорией М7, указанной в ГОСТ 17516.1. Защита от влаги у аппарата полностью отсутствует, поэтому при эксплуатации надо тщательно следить за тем, чтобы не допускать ее проникновения на корпус или рабочие узлы. Не стоит ставить прибор в помещении с высокой влажностью воздуха, в очень жарком месте (40 °С и выше), там, где выпадает роса или оседает иней, а также в местах, куда проникают лучи солнца или лучистая энергия приборов отопления.

При комнатной температуре (15-25 °С) характеристики работы теплового расцепителя имеют такой вид:

  • с током 1,05 In на протяжении часа срабатывания не возникает;
  • контакты открываются за полчаса при токе 1,35 In;
  • если на один из полюсов послать нагрузку 6 In, перегрузочный расцепитель проявит активность в течение 2-15 секунд;
  • после расцепления включить прибор следующий раз можно по прошествии 2 минут (за это время механизм остывает).

Автоматы заточены под ограниченное число включений и выключений (50 000). Максимальная способность к коммутации для токов до токов до 10 А равна 50000, для 16-25 А – 25000, для больших значений – 20000. Предельный ток, при котором включается аппарат, составляет 10 А.

Класс токоограничения (быстродействие отсечки)


Время-токовые характеристики автоматических выключателей АП-50

В технической документации, поставляемой в комплекте с прибором, данные о скорости срабатывания отсечки не приводятся. Но этот параметр можно определить при практических испытаниях в пусконаладочных организациях. Правильно функционирующий выключатель генерирует отсечку за 0,01-0,015 с. Если время превышает 0,2 с, аппарат считается неисправным. Учитывая значительный ход сердечника, класс токоограничения для этой группы приборов находится в районе единицы. В ситуациях, когда данный параметр играет значительную роль, лучше приобрести автомат другой марки с большим быстродействием.

Характеристика срабатывания

Время-токовые характеристики серии аппаратов АП-50 варьируются в зависимости от показателя силы тока. Для In в 1,6,2,5 и 4 А время срабатывания при небольших цифрах кратности тока (2-4) меньше, чем для больших значений In, а при больших перегрузках – наоборот, несколько дольше. Тепловые расцепители при любых значениях тока срабатывают при перегрузке в 1,5-3 раза, а время реакции варьируется в пределах 70-300 с. Магнитные расцепители на 3,5 In включаются медленнее (до 60 с), а на 10 In – активизируются при восьмикратной и более перегрузке в течение однозначного числа секунд.

Устройство автомата АП-50

Автомат АП-50 является легендой советской инженерной мысли, вот уже более шестидесяти лет он выпускается промышленностью и не собирается уходить в историю. АП50 выпускаются в двух- и трехполюсном исполнениях. Их предшественниками были похожие автоматы АП-16 и АП-25. Для этого автомата не нужны какие-либо щитки, din-рейки и т.п — он сам себе щиток с одним автоматом. Он крепится двумя винтами на походящее основание, у него имеется защитный кожух и два кнопочных толкателя для включения и отключения. В автомате реализован классический набор, состоящий из электромагнитного и теплового расцепителей, установленных на каждом полюсе. Автомат АП-50 прост и гениален, как автомат Калашникова:

Если посмотреть снизу, то в крышке можно увидеть дугогасительные камеры, а на самом автомате под защитной текстолитовой пластиной есть доступ к пластинам тепловых расцепителей:

Здесь прекрасно всё. Электромагнит с обмоткой, которую при желании можно и перемотать, шток, который рекомендуют слегка смазывать для хорошего скольжения. Дугогасительные камеры можно вынуть, почистить и вставить на место. Практически любой элемент можно снять и заменить. Внутри куча свободного места, куда можно поставить блок-контакты, расцепитель минимального напряжения и т.д. Свобдный корпус обеспечивает хороший теплоотвод. Под кнопками имеется рычажок, изменяющий чувствительность расцепителей в диапазоне 0.7-1In.

Автомат включения насоса

Описанная выше схема полностью закрыла мои потребности. Моя система водообеспечения не предполагает автоматическое включение насоса. Но мне захотелось все же спроектировать схему включения. Классический вариант всем известен, но он предполагает использование двух операционных усилителей и микросхемы логики. Хотелось сделать схему с минимальным числом деталей. И это удалось. Весь функционал реализован за счет правильного подбора резисторов.

Резистор R3

— 200 кОм, маломощный.

Резистор R4

— 100 кОм, маломощный. Этот резистор иногда надо подобрать для надежного включения и отключения схемы.

Резистор R5

— 270 кОм, маломощный.

Резистор R7

— 5 кОм, маломощный.

Остальные радиодетали, как в предыдущей схеме.

Когда стержни не качаются воды, напряжение на неинвертирующем входе положительное. На выходе оно, следовательно, тоже положительное. Насос включен.

Когда два длинных стержня касаются воды, напряжение на неинвертирующем входе продолжает быть положительным. Насос включен.

Когда короткий стержень касаются воды, напряжение на неинвертирующем входе становится отрицательным. Насос выключается. Через резистор R5

напряжение обратной связи передается на неинвертирующий вход.

По мере снижения уровня воды короткий стержень перестает контактировать с водой. Но напряжение на неинвертирующем входе продолжает оставаться отрицательным за счет резистора R5

. Насос включен.

Когда длинные стержни перестают контактировать с водой, напряжение на неинвертирующем входе становится положительным. Насос включается. Процесс повторяется.

Привет!

Автоматические однополюсные выключатели серии ае-1031 переменного тока напряжением 220 в на номинальный ток 25 а

Тип автомата и расцепителя

Номинальный ток расцепителя, А

Ток срабатывания теплового расцепителя, А

Кратность тока срабатывания электромагнитного расцепителя

Комбинированный

АЕ-1031-11

6

8,1

АЕ-1031-21

10

13,5

12-18

АЕ-1031-31

16

21,6

АЕ-1031-41

25

33,8

АЕ-1031-51

25

33,8

Электромагнитный

АЕ-1031-13

6

АЕ-1031-23

10

12-18

АЕ-1031-33

16

АЕ-1031-43

25

АЕ-1031-53

25

Тепловой

АЕ-1031-12

6

8,1

АЕ-1031-22

10

13,5

АЕ-1031-32

16

21,6

АЕ-1031-42

25

33,8

АЕ-1031-52

25

33,8

4. Автоматические выключатели серии АЕ20 различаются по значению номинального тока выключателя следующим образом: АЕ2020 – Iв.ном= 16 А; АЕ2030 –Iв.ном= 25 А; АЕ2040 –Iв.ном= 63 А; АЕ2050 –Iв.ном= 100 А; АЕ2060 – Iв.ном= 160 А. Четвертая цифра в обозначении выключателя означает следующее: 3 – трехполюсные с электромагнитными максимальными расцепителями; 4 – однополюсные с электромагнитными и тепловыми максимальными расцепителями; 6 – то же, но трехполюсные.

5. Автоматические выключатели серии АЕ25 имеют по одному замыкающему и по одному размыкающему контакту.

Для этих автоматов имеет место следующее число полюсов в комбинации с максимальными расцепителями тока: 1 – однополюсные с электромагнитными максимальными расцепителями тока; 2 – двухполюсные с электромагнитными расцепителями тока; 4 – однополюсные с электромагнитными и тепловыми расцепителями тока; 5 – двухполюсные с электромагнитными и тепловыми максимальными расцепителями тока.

6. Автоматические выключатели серии ВА13 предназначены для отключения электрических цепей при перегрузках и КЗ. Пятая и шестая цифры в обозначении выключателя означают следующее: 22 – два полюса с электромагнитными расцепителями; 23 – два полюса с электромагнитными расцепителями с гидравлическим замедлением; 32 – три полюса с электромагнитными расцепителями; 33 – три полюса с электромагнитными расцепителями с гидравлическим замедлением. Время отключения автоматов под действием независимого расцепителя не превышает 0,05с.

7. Автоматические выключатели серии ВА16 выпускаются на следующие номинальные токи: 6,3; 10,0; 16,0; 20,0; 25,0; и 31,5 А. Номинальные уставки по току срабатывания соответственно равны: 95; 140; 225; 280; 350; и 440 А.

8. Автоматические выключатели серии ВА19 предназначены для защиты электрических установок от токов перегрузки и токов КЗ в цепях переменного тока. Имеют один замыкающий и один размыкающий контакты.

9. Автоматические выключатели серии ВА51-25 предназначены для эксплуатации и защиты электрических цепей переменного тока от токов перегрузки и токов КЗ. Автоматические выключатели серий ВА51Г25 служат для пуска, останова и защиты АД от токов перегрузки и токов КЗ. Автоматы имеют один замыкающий и один размыкающий контакты или два замыкающих контакта, а также независимые и минимальные расцепители напряжения.

10. Автоматические выключатели серии ВА51 на токи 100 и 160 А предназначены для эксплуатации в электрических цепях переменного тока, встраиваются в комплексные устройства для защиты электрических цепей от токов перегрузки и КЗ; буква «Г» в серии означает, что эти автоматы служат для защиты, пуска и отключения АД. Автомат имеет максимальные расцепители тока (электромагнитные и тепловые), а также независимые и минимальные расцепители напряжения.

11. Автоматический выключатель серии ВА51 на ток 250 А имеет то же назначение, что и ВА51 на токи 100 и 160 А. Имеет максимальные, независимый, нулевой и минимальный расцепители.

12. Автоматический выключатель серии ВА52-37 имеет калибруемые значения установок по току срабатывания электромагнитного расцепителя тока, которые имеют следующее значения: при переменном токе: 1600; 2000; 2500; 3200; 4000 А; при постоянном токе: 2000 и 2500 А (для исполнения автоматов без тепловых максимальных расцепителей тока).

13. Автоматические выключатели серии А3700 по виду максимальных расцепителей тока подразделяются на:

а) токоограничивающие с электромагнитными и полупроводниковыми расцепителями, с электромагнитными и тепловыми расцепителями, с электромагнитными расцепителями; селективные с полупроводниковыми расцепителями;

б) нетокоограничивающие с электромагнитными и тепловыми расцепителями, с электромагнитными расцепителями; без максимальных расцепителей тока.

На рисунке 4.7 приведена структура условного обозначения выключателей этой серии, а в таблицах 4.13–4.15 и на рисунке 4.8 с ориентацией на комплектацию распределительных пунктов серии ПР24 даны их основные технические характеристики.

Рис. 4.7. Структура условного обозначения

автоматического выключателя серии А3700.

Таблица 4.13
