Обустройство каркаса фундамента
Монолитный фундамент армируется в виде цельного единого каркаса на всю высоту. Расстояние между отдельными арматурными прутьями должно обеспечивать свободное прохождение бетонной смеси между ними. Иначе говоря, если в бетоне используется щебень фракции 20-40, то промежуток между прутьями каркаса должен быть не менее 4 см.
Применение бутового камня намного дешевле обычной бетонной смеси, но для создания единой конструкции необходима перевязка фундамента по всему периметру. Арматурный каркас несовместим с камнем больших размеров, в таких случаях технологическим решением становится устройство армопояса снизу и сверху фундамента.
Через каркас должны свободно проходить даже самые крупные фракции бетонаИсточник earny.ru
Армирование подошвы
Подошва фундамента является участком, испытывающим максимальные нагрузки пучения или боковое давление от почвенных вод. Существуют различные способы усиления подошвы, которые обеспечивают качественное соединение с бетонной подготовительной частью, но они применяются для строительства промышленных ответственных сооружений.
Для армирования подошвы фундамента малоэтажного жилого дома принято использовать армировочные сетки, увеличивающие прочность и неподвижность нижней части ленты
Сетка механически соединяется с основным каркасом, это особенно важно, если подошва имеет большую ширину, чем сама лента
ОБРАТИТЕ ВНИМАНИЕ!
Используются готовые или сварные сетки с поперечным расположением стержней. Для участков, расположенных на сложных грунтах, рекомендуется использовать сварные конструкции из рабочих стержней, способные выдерживать нагрузки во всех направлениях.
Ошибки при монтаже армирующей конструкции
Даже мелкие недочеты могут повлечь разрушение фундамента или привести к усложнению процесса бетонирования. Распространенные ошибки при создании каркаса и как их избежать:
- стержни соединенные встык, приведут потере прочности каркасной конструкции;
- при монтаже армирующего каркаса прутья расположены в непосредственной близости к грунту либо воткнуты в него. Когда произойдет подвижка почвы, арматура врежется в грунт и при таком взаимодействии образуется коррозия металла, а это в свою очередь снизит прочность всего основания;

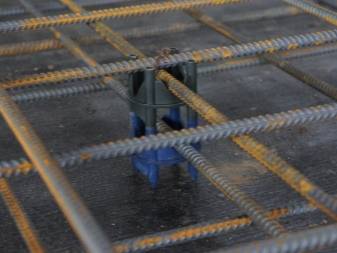

Фиксатор арматуры, который устанавливается между сеткамиИсточник buildpj.ru
несоблюдение рекомендаций по расположению арматуры влечет за собой разрушение плиты;
если у торцов стержней нет защитного покрытия, под влиянием влаги из бетонной смеси образуется коррозия изделий;
особое внимание следует уделять правильному армированию в углах постройки и в зонах под несущей стеной;
установка каркаса была произведена на деревянные бруски или прочие неподходящие элементы – это грубая ошибка. Использовать нужно только специальные фиксаторы
В противоположном случае влага проникнет к металлическим частям, что в свою очередь приведет к нарушению целостности бетонной основы.
Видео описание
Наглядно про изготовление опалубки и армирование плитного фундамента смотрите в видеоролике:
Заключение
От правильного выполнения армирования плитного фундамента зависит прочность и длительность срока эксплуатации всего основания вашего дома. Поэтому все расчеты, подготовительные и монтажные работы должны выполняться профессионалами, которые не просто сделают все быстро и качественно, но и дадут на свою работу гарантию.
Схема монтажа
Усиление ленточного фундамента производится, как правило, с помощью металлического арматурного каркаса, собранного сварным способом или связанного специальной мягкой стальной проволокой.
Рабочие стержни устанавливаются в горизонтальном положении таким образом, что в сечении образуют прямоугольник со сторонами, на 10 см меньшими, чем ширина и высота бетонной ленты.
Такое соотношение обеспечивает глубину погружения прутков в бетон, при которой несущая способность достаточно высока, но материал надежно защищен от коррозии. Вертикальная арматура служит для фиксации несущих стержней в нужном положении во время заливки и затвердения бетона.
Оба этих процесса вызывают значительные нагрузки, поэтому от прочности соединения зависит качество армирования.

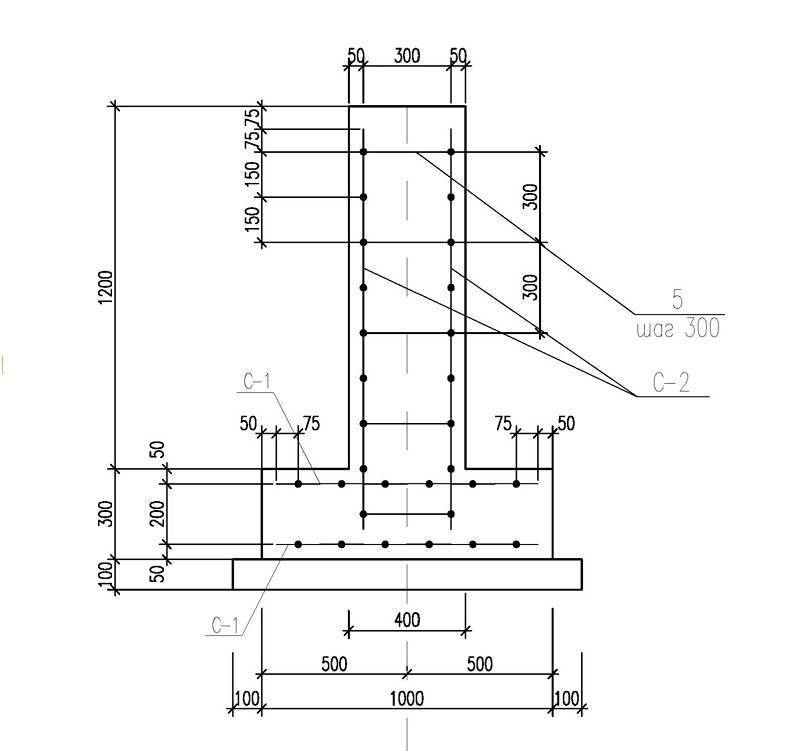

Фото чертежа:
Вязка арматурной сетки
Для вязки используется мягкая отожженная стальная проволока толщиной 1-2 мм. Она нарезается на заготовки длиной 25-30 см.
Процесс вязки:
- Отрезок проволоки сгибается пополам. Получившаяся полупетля заводится под перекрестный стык стержней в диагональном направлении.
- Концы полупетли поднимаются вверх, чтобы проволока обхватила соединяемый узел.
- Вязальный крючок острием заводится в петлю, опираясь при этом на другой конец проволоки. Вращательными движениями концы закручиваются, плотно стягивая соединяемые стержни.
- Для вязки продольных соединений используется тот же метод. Отличие лишь в положении проволоки — она обхватывает оба соединяемых стержня в поперечном, а не в диагональном направлении.
Вязальный крючок можно приобрести в магазине, но проще изготовить его самостоятельно. Надо взять кусок стальной проволоки толщиной 405 мм, несколько заострить и загнуть один конец примерно на 1,5-2 см.
Для удобства работы крючок можно слегка выгнуть в средней части. Приемы работы с ним просты, но требуют некоторого навыка, который появляется очень быстро.
Как избежать ошибок?
Есть несколько типичных ошибок, которые влияют на прочность всего будущего строения.
- Арматура не сцепляется с бетоном, так как окрашена, загрязнилась. Необходимо обеспечить максимальную адгезию со смесью.
- Как арматуру применяют металлолом. Подобные материалы не подходят для возведения столбчатого фундамента.
- Соединение пересечений и узлов методом крест-накрест – неправильный подход. Пользоваться им не стоит.
Экономить при закладке фундамента также не рекомендуется – важно тщательно соблюдать диаметр прутка, выполнять двуслойное армирование, располагать каркас на необходимом расстоянии от опалубки
Расчет
Расход арматуры нужно выполнять на этапе планирования чертежей фундамента, чтобы в дальнейшем с точностью знать, какое количество стройматериала потребуется. Стоит ознакомиться с тем, как рассчитать количество арматуры для мелкозаглубленного основания высотой 70 см и шириной 40 см. Для начала необходимо установить внешний вид металлокаркаса. Он будет изготовлен из верхнего и нижнего армопояса, в каждом по 3 арматурных прутьев. Промежуток между прутками будет равняться 10 см, а также нужно добавить еще 10 см для защитного бетонированного слоя. Присоединение будет выполняться провариваемыми отрезками из арматуры идентичных параметров с шагом 30 см. Диаметр арматурного изделия равен 12 мм, группа А3.
Расчет необходимого количества арматуры выполняется следующим образом:
- чтобы определить расходование прутков на осевой пояс, нужно сделать расчет периметра фундамента. Следует взять символическое помещение с периметром 50 м. Так как в двух армопоясах находится по 3 прутка (в сумме 6 штук), то потребление составит: 50х6=300 метров;
- теперь следует рассчитать, какое количество соединений потребуется для стыкования поясов. Для этого необходимо разделить общий периметр на шаг между перемычками: 50: 0,3=167 штук;
- соблюдая определенную толщину ограждающего бетонного слоя (около 5 см), величина перпендикулярной перемычки будет составлять 60 см, а осевой – 30 см. Численность отдельного типа перемычек на одно соединение составляет 2 штуки;
- нужно высчитать расходование прутков на осевые перемычки: 167х0,6х2=200,4 м;
- расход изделий для перпендикулярных перемычек: 167х0,3х2=100,2 м.
В итоге расчет арматурных материалов показал, что общее количество для расходования составит 600,6 м. Но это число неокончательно, необходимо приобретать изделия с запасом (10–15%), поскольку придется выполнять усиление фундамента в угловых областях.
О необходимости усиления
Насколько необходимо укреплять бетонный массив стальной проволокой? Ведь бетон обладает достаточно высокими прочностными характеристиками. Действительно, бетон имеет повышенную устойчивость к сжимающим нагрузкам, но требует усиления от губительного воздействия разрывных усилий.
Наибольшая вероятность растяжения – на поверхности основания, именно там следует расположить арматуру
Компенсировать эту особенность бетона позволяет укладка стальных стержней на двух уровнях основы. Такое решение повышает прочностные характеристики массива, позволяя сохранять целостность под воздействием изгибающих нагрузок, крутящих моментов и разрывных усилий.

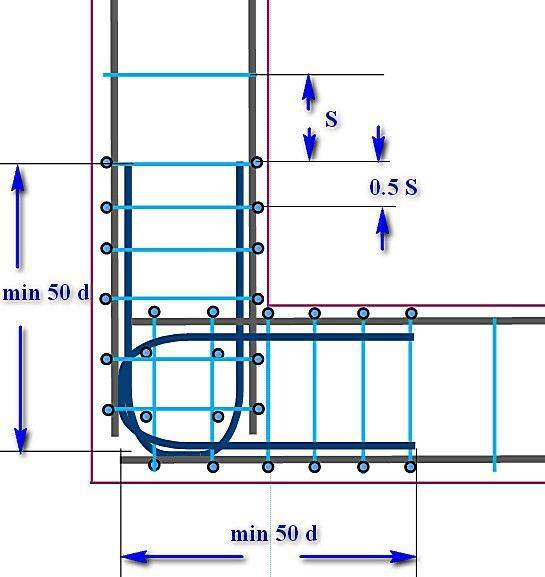

Особенности армирования углов
Правильная вязка арматуры для ленточного фундамента невозможна без усиления углов металлического каркаса, так как именно эти участки испытывают на себе наибольшие нагрузки. Существует несколько общепринятых схем армирования углов. Общее правило: от каждого угла в обе стороны устанавливают 2-3 поперечных пояса с шагом 0,5 от основного расстояния между этими элементами (в нашем примере это составляет 250 мм).

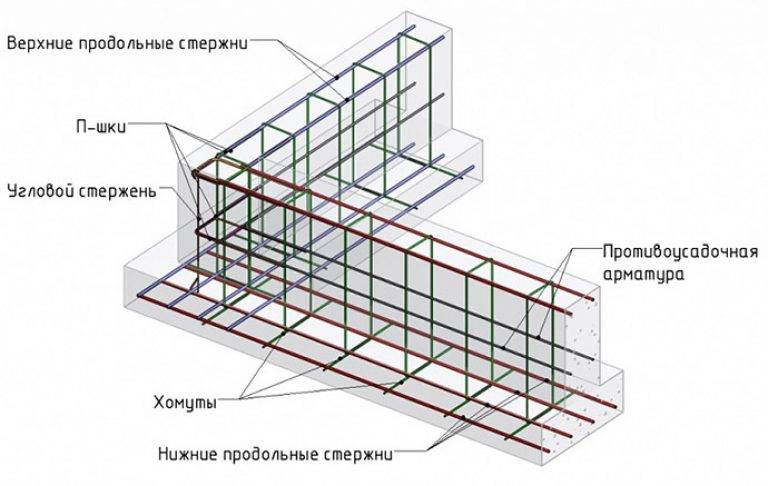

На фото показаны три основных способа, как армировать ленточный фундамент в углах:
Способ № 1: углы армируем методом загиба основных продольных прутьев и связыванием перехлеста.
Способ № 2: используем Г-образные элементы (по три штуки на каждый продольный уровень армирования, то есть – 9 штук на каждый угол).
Способ № 3: применяем П-образные дополнительные элементы (по две штуки на каждый продольный уровень армирования, то есть – 6 штук на каждый угол).
На заметку! Можно применять и комбинированные методы для усиления углов металлического каркаса фундамента. Например, загиб продольных прутков плюс дополнительное применение 1÷2 Г-образных элементов.
Разобраться в тонкостях армирования ленточного фундамента поможет видео:
Как рассчитать свайный фундамент с ростверком
В первую очередь, следует определить состав грунта на участке.
И в большей мере тот, который залегает на предполагаемой глубине устраиваемого фундамента, поскольку от этого будет зависеть:
- длина свай;
- их конструкция;
- расстояние между сваями
- несущая способность сваи.
При расчете свайного фундамента с ростверком определяются нагрузки, оказываемые массой дома на сваю и грунт.
Общий вес здания складывается:
- из его веса;
- веса кровли;
- веса перекрытий;
- временных нагрузок в виде снега;
- полезных нагрузок в виде людей, мебели, инженерного и бытового оборудования.
Данные по нагрузкам умножаются на поправочный коэффициент, равный 1.3.
Дальнейший расчет производится, учитывая общую площадь строения. Обычно свайные фундаменты с ростверком применяются для домов с площадью не менее 300кв.м. При меньшей площади такие фундаменты нецелесообразны с экономической точки зрения.
Точный расчет свайного фундамента может сделать только квалифицированный инженер – строитель. Своими силами такой расчет сделать невозможно.
На основании инженерного расчета, где указано количество свай, шаг между ними, глубина их погружения, можно своими силами приступать к устройству свайного фундамента с ростверком.
Сваи для частного дома можно сделать как буронабивными, так и винтовыми. Второй вариант более экономичный, так как требует меньше времени на устройство. При этом следует учитывать, что винтовые сваи можно заглублять своими силами, без привлечения специальной техники. Отпадает необходимость в расчистке участка от верхнего слоя почвы и выравнивания рельефа.
Горизонтальные поперечные хомуты
При возведении фундамента своими руками эти пруты назначаются конструктивно и не зависят от сечения. Нужно при этом учитывать нагрузку от элементов здания (для массивных лучше предусмотреть запас). По тем же документам, что и для продольного усиления, минимальный диаметров поперечных прутов назначается 6 мм, но не менее 0,25 диаметра рабочей арматуры.
Шаг стержней назначается не менее 20 диаметров рабочих прутов. Например, при сечении продольных элементов 14 мм, шаг горизонтальных хомутов должен быть не менее 280 мм. Для простоты монтажа своими руками принимают округленное значение — 300 мм.
Длина стержней зависит от ширины ленты и требуемого защитного слоя. Закрепление выполняют поверх рабочей арматуры. Стыкование по длине обычно не требуется.
Схема и подсчёт металла
Потребность в металле и предположительные затраты легко подсчитать, если нарисовать схему армирования ленточного фундамента со всеми продольными, поперечными и вертикальными прутьями. Арматура продаётся на вес, поэтому при подсчёте следует учитывать диаметр арматуры, возможно комплектование каркаса металлом разных диаметров и видов рифления.
Для армирования фундаментов применяется арматура различных марок и диаметров, в основном распространены арматурные стержни диаметром 10 -14 мм, гладкие и ребристые. Для укладки поперечных соединений допустимо использовать круглую гладкую арматуру меньшего диаметра.
Самый распространённые виды арматуры для фундаментов изготовлены из стали марок М35ГС и М25ГС, длина стержней до 12 м, диаметр от 10 до 40 мм.
Правильный подбор сечения арматуры – залог прочности фундамента Источник armsetka16.ru
Базовыми величинами для строительства ленточного фундамента будут являться ширина ленты и глубина её заложения в грунт
Но степени заглубления в грунт ленточные фундаменты можно разделить на две основных категории:
- Малозаглубленный ленточный фундамент подойдет для строительства каркасных сооружений, небольших загородных домов и хозяйственных построек, при условии достаточно стабильного, плотного грунта на участке. Подошва ленты располагается выше границы промерзания грунта, то есть обычно не опускается ниже 500 мм без учета цокольной части.
- Для зданий, возводимых из тяжелых материалов, а также на участках, где состояние грунта не отличается стабильностью, требуется лента глубокого заложения. Ее подошва уже опускается ниже уровня промерзания грунта, как минимум на 300÷400 мм, а при наличии в планах строительства еще и цокольного этажа (подвала) – еще ниже.
Понятно, что высота фундаментной ленты в целом, в том числе и глубина ее залегания – отнюдь не произвольные величины, а параметры, которые получаются в результате тщательно проведенных расчетов. При проектировании учитывается целый массив исходных данных: тип грунтов на участке, степень их стабильности как в поверхностных слоях, так и изменение структуры по мере углубления; климатические особенности региона; наличие, расположение и другие особенности грунтовых водоносных горизонтов; сейсмические характеристики местности. Плюс к этому накладывается специфика планируемого к возведению здания – общая нагрузка, как статическая, создаваемая только массой конструкции (естественно, с учетом всех ее составляющих элементов), так и динамическая, вызываемая и эксплуатационными нагрузками, и всевозможными внешними воздействиями, в том числе ветровыми, снеговыми и другими.
Что это такое, зачем нужно?
Армирование монолитной плиты называют процедуру помещения в тело бетона стальной силовой конструкции с целью повышения прочных характеристик фундамента и увеличения срока службы дома, который будет эксплуатироваться на нем.
В процессе службы основание подвергается неравномерному давлению как со стороны сооружения, так и почвы вокруг него. В результате возникают изгибающие моменты, которые влекут за собой появление трещин не только в теле фундамента, но и стенках самого дома.
Таким образом, армирование позволяет:
- повысить прочность основания;
- предотвратить возможные усадки сооружения, связанные с недостаточной прочностью фундамента;
- снизить риск разрушения монолитной плиты под давлением грунта.
Что будет, если не армировать?
Такой подход практикуется при строительстве легковесных построек, на которые по проекту будут стоять на грунте, не склонному к подвижкам. В других случаях необходимость армирования регламентируется нормативными требованиями.
Нарушение технологии влечет за собой преждевременное разрушение фундамента под действием больших нагрузок со стороны самой конструкции, давления в результате морозного пучения почвы и т.д.
Особенности
Ленточный фундамент представляет собой монолитную бетонную полоску без разрывов на дверные проемы, становящуюся основой под строительство всех стенок и перегородок конструкции. Основой ленточной конструкции является бетонированный раствор, который изготавливается из цемента марки М250, воды, песочной смеси. Для его упрочнения применяют арматурный каркас, выполненный из металлических прутьев разных диаметров. Лента углубляется на определенное расстояние в почву, одновременно выступая над поверхностью. Но ленточный фундамент подвергается серьезным нагрузкам (движение грунтовых вод, массивная конструкция).
В любой ситуации нужно быть готовым к тому, что различные негативные влияния на сооружения могут сказываться на состоянии основы. Поэтому, если армирование выполнено неправильно, при первой малейшей угрозе фундамент может разрушиться, что приведет к разрушению всей постройки.
Армирование имеет следующие преимущества:
- препятствует проседанию грунта под зданием;
- утвердительно сказывается на шумоизоляционных качествах фундамента;
- повышает устойчивость фундамента к резким перепадам температурных режимов.
Основные положения СНиП 52- 01- 2003
Основные положения СНиП 52-01-2003 касаются расстояния между горизонтальными ребрами стального каркаса и диаметра арматуры. Так, между продольными стержнями не должно быть меньше 25 см и больше 40 см.
Сечение стержней выбирают согласно числу продольных прутов. Для ленточного фундамента оно должно составлять не менее 0,1% от площади рабочего сечения основания. К примеру, если высота фундамента составляет 1 м, а ширина 0,5 м, площадь сечения должна равняться, приблизительно, 500 мм2.
Нагляднее о минимальном диаметре арматуры можно посмотреть в таблице примеров:
| Условия использования арматуры | Минимальный диаметр арматуры | Нормативный документ |
| Продольная рабочая арматура вдоль стороны 3 метра или менее | 10 мм | Армирование элементов монолитных железобетонных зданий |
| Продольная рабочая арматура вдоль стороны более 3-х метров | 12 мм | Армирование элементов монолитных железобетонных зданий |
| Конструктивная арматура | Сечение равно 0,1 % от площади сечения по высоте расстояния между слоями арматуры и половине ширины ленты | Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона |
| Поперечная арматура (хомуты) сжатых элементов | Не менее ¼ наибольшего диаметра продольной арматуры и не менее 6 мм | СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры. |
| Поперечная арматура (хомуты) вязаных изгибаемых каркасов | не менее 6 мм | СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры. |
| Поперечная арматура (хомуты) вязаных каркасов высотой сечения 80 см и менее | 6 мм | Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона |
| Хомуты вязаных каркасов высотой сечения более 80 см | 8 мм | Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона |
Армирование ленточного фундамента легко выполнить своими руками, достаточно соблюдать технологии и правильно выполнить расчет. Если это сделать самостоятельно затруднительно, лучше прибегнуть к помощи профессионалов. Ведь надежный и прочный фундамент-это цена и залог устойчивости всей постройки.
Подробнее об армировании ленточного фундамента своими руками можно посмотреть в видео:
Комплектующие
Чтобы собрать из стержней или секций определенный каркас, понадобятся специальные фиксаторы, ограничители. Их придумано большое множество, и все они с успехом применяются в сборке арматурных конструкций. Выполняются данные элементы из прочного современного пластика, на который не влияют температурные колебания и технические свойства бетона.
Фиксаторы делят на группы – для вертикальной сборки, для горизонтальной сборки, универсальные. Для каждой задачи продумана специальная форма крепления. Остановимся подробнее на самых популярных видах комплектующих элементов.
«Змейка» – популярный фиксатор, выполненный в виде извилистой линии. Элемент предназначен для армирования пространства между сетками. Благодаря ему заметно сокращается продолжительность технологических операций в процессе строительства.
Проволока для вязки арматурного каркаса
Вязка арматуры при монтаже каркаса фундамента производится проволокой, технические характеристики которой оговорены в документах ГОСТ 3282–74.
Для вязки арматуры чаще всего применяется отожжённая стальная проволока марки ВР
Проволока производится из низкоуглеродистой стали и подразделяется на несколько типов:
- По способу обработки. Существует обработанная термическим способом (отожжённая) и необработанная проволока.
- По точности изготовления. Так, проволока может быть повышенной точности или обычной.
- По временному сопротивлению нагрузкам, на разрыв изделия, непрошедшего термическую обработку и бывает первой и второй группы.
- Проволока может иметь специальное защитное покрытие или быть без него.
Проволока может иметь стальной или черный цвет. Диаметр сечения варьируется от 0,16 до 10 мм. При этом допускаются отклонения в сечении продукции 0,02 мм.
В документах ГОСТ можно найти более подробные характеристики данного изделия. Некоторые из них:
- Удлинение проволоки, прошедшей термообработку и имеющей защитное покрытие, составляет 12÷18%, а без защиты 15÷20%.
- У необработанных высокими температурами изделий, в зависимости от их сечения разнится такой параметр, как сопротивление на разрыв и составляет (Н/мм²):
— 590÷1270 для диаметра 1,0÷2,5мм;
— 690÷1370 для диаметра менее 1,0 мм.
Производитель этой продукции должен обеспечивать соответствие следующим нормам ГОСТ:
— изделия без термообработки диаметром от 0,5 до 6,0 мм должны выдерживать целостность после четырех и более сгибов;
— цинковое защитное покрытие должно сохранить целостность и плотно прилегать в стали после накручивания проволоки в виде спирали. При этом допускается наличие небольших цинковых наплывов, налета, белых блесток и цветовой неоднородности;
— в продажу проволока должна поступать в бухтах. Эти бухты могут иметь различный вес, который зависит от диаметра проволоки и наличия или отсутствия защитного покрытия. Так, масса бухты разнится от одного килограмма при сечении изделий 0,16÷0,18 мм до 40 кг при 6,3÷10 мм.
Термообработка проволоки (ее отжиг) делает материал более пластичным, удобным в работе, без существенной потери прочностных качеств. Так что есть смысл сразу приобретать именно такой вариант. Отжиг, конечно, можно провести и самостоятельно – но стоит ли тратить на это силы, когда в продаже уже есть готовая проволока, и по более чем доступной цене?
Наверное, для ленточного фундамента нет и особой необходимости приобретать проволоку с цинковым покрытием, если сразу после монтажа армирующего каркаса будет проводиться заливка бетона. За столь короткий срок коррозия не успеет «сожрать» соединения, а затем, после полного созревания бетона, она будет и вовсе не страшна.
Как правило, при самостоятельном строительстве ленточных фундаментов применяется проволока диаметром 1,2 или 1,4 мм, реже — до 1,8 мм. Миллиметровая для подобных целей все же слабовата – может давать обрывы при затяжке узлов, а с диаметром 2 мм и более – работать будет очень трудно, потребуется немало сил для качественной увязки без каких-либо особых выгод.
Строительный рынок пополнился еще одним чрезвычайно удобным материалом для вязки каркаса. Это – бухты уже готовых проволочных отрезков диаметром, как правило, 1.2 мм и длиной от 80 до 180 мм, уже имеющих по концам готовые петли. Обычно в бухте – 1 тыс. таких изделий.
Бухты готовых проволочных петель «Казачка» или «Зубр» — очень удачная покупка, чрезвычайно упрощающая вязку арматурного каркаса.
Стоимость таких упаковок проволочных петель – весьма доступная, а производительность труда, как показывает практика, возрастает почти втрое.
Ниже читателю предложен калькулятор, который поможет быстро рассчитать, сколько примерно точек соединения предстоит увязать на создаваемом арматурном каркасе, и какое количество проволоки для этого потребуется. При этом учтено, что некоторые участки армирования требуют дополнительного усиления.
О необходимости усиления
Насколько необходимо укреплять бетонный массив стальной проволокой? Ведь бетон обладает достаточно высокими прочностными характеристиками. Действительно, бетон имеет повышенную устойчивость к сжимающим нагрузкам, но требует усиления от губительного воздействия разрывных усилий.
Наибольшая вероятность растяжения – на поверхности основания, именно там следует расположить арматуру
Компенсировать эту особенность бетона позволяет укладка стальных стержней на двух уровнях основы. Такое решение повышает прочностные характеристики массива, позволяя сохранять целостность под воздействием изгибающих нагрузок, крутящих моментов и разрывных усилий.
Как работает арматура
Арматурой в строительстве принято называть стержни различных диаметров и форм для противодействия сжимающим и растягивающим нагрузкам, внутренним и наружным. Деление на виды, классы и группы зависит от заданных арматуре свойств и характеристик.
Разделение на группы арматуры зависит от характеристик:
- материал изготовления;
- форма профиля;
- способ использования;
- техника монтажа;
- назначение.
В устройстве фундаментов важно пространственное расположение арматуры. Продольно ориентированные арматурные элементы работают на минимизацию образования трещин, перераспределяя на себя нагрузку на поверхность продольно направленных конструкций
Поперечная арматура связывает бетон в зоне сжатия с арматурой продольной, перераспределяя и снижая нагрузки.
Зачем нужна арматура: сверху просто бетонная балка, а снизу – армированная Источник rmnt.mirtesen.ru
При изучении маркировки арматурной стали практическое значение для частного застройщика имеют обозначения С и К после числового значения предела текучести
Индекс С говорит о возможности сварки арматуры, отсутствие этого индекса означает нежелательность сварки из-за хрупкости соединения. Обозначение К указывает на повышенную стойкость арматуры к коррозии.

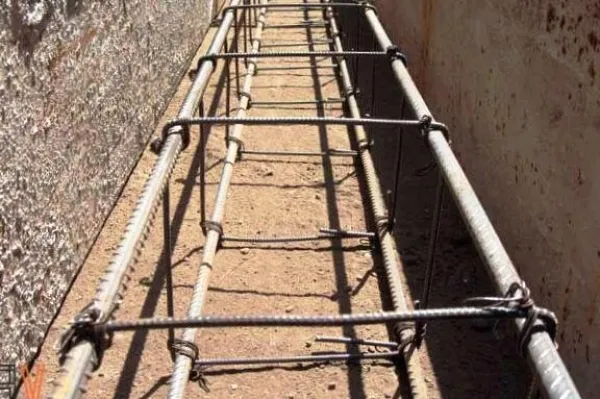

Как правильно армировать — пошаговая инструкция
Связывание арматуры для остова делается либо сразу в опалубке, либо за ее пределами с последующей установкой в местах использования.
Этапы вязки «скелета» фундамента:
- 1 этап. Выкладывание поперечных стержней с длиной на 100 мм меньше, чем ширина фундамента.
- 2 этап. Выкладывание двух нижних хлыстов продольной арматуры. В два этапа создается нижний пояс.
- 3 этап. Установка вертикальных опор в местах соединения с высотой на 100 мм меньше, чем высота готового фундамента.
- 4 этап. К вертикальному каркасу крепится верхний пояс, который делается с использованием пунктов первых двух этапов.
Независимо от того, где происходит вязка: непосредственно в опалубке или же отдельно с последующей установкой в опалубку – последовательность шагов неизменна. Если части каркаса собираются отдельно, то их необходимо хорошо связать между собой непосредственно в опалубке.
Как правильно гнуть арматуру?
Правильность работы с инструментами, которые способны согнуть металлические основы для дальнейшего использования в процессе армирования, позволяет создавать правильные и надежные гнутые элементы костяка.
- Горячая гибка – место сгиба нужно раскалить до 700-900 градусов при помощи паяльной лампы, после ударами кувалды или молотка согнуть до нужного угла.
- Холодная гибка – предполагает использование специального станка. Некоторые хлысты можно гнуть руками (до 8мм), либо при помощи рычага, но при этом нужно контролировать угол изгиба.
Раскрой
Если диаметр прутьев не превышает 12 мм, для резки применимы ножовка по металлу, либо ленточная пила. Если диаметр штырей больше 12 мм, лучше применять «болгарку» со специальной насадкой, предназначенной для «мягкой» стали.
Автоматический инструмент способствует ускорению строительно-монтажных работ, но требует аккуратной работы, чтобы избежать травматизма.
Расположение
Арматура должна отступать от края фундамента вовнутрь на 50-60 мм. Это предотвратит коррозию металла внутри фундамента и создаст защитный слой из бетона. Глубже делать не рекомендуется, так как остов перестанет выполнять свои функции и противостоять внешним воздействиям среды на бетон.
Для создания цельносвязанного каркаса необходимо соединять вертикальные и поперечные стержни одним хомутом.
Как правильно уложить продольную арматуру?
должна обеспечивать равномерность распределение деформационных сил
То есть она делает бетон работоспособным. В п. 7.3.6 СНиП 52-01-2003 указывается, что шаг между продольными армирующими прутами нужно рассчитывать исходя из их типа (стены, плиты перекрытия, балки, колонны), а также высоты и ширины поперечного сечения.
Но при этом расстояние между продольными прутками не должно быть более 400-500 мм. При укладке следует использовать целые хлысты без соединений, удлиненные на 1,5-2 метра для того, чтобы сделать загибы по углам. Это повысит их прочность.
Укладка поперечной
Правила поперечного армирования рассмотрены в п. 7.3.7 СНиП 52-01-2003. Вертикальная и поперечная арматура размещается с отступом до 300 мм друг от друга.
Но при этом это расстояние не должно быть меньше половины высоты основания. Она забирает на себя часть поперечной нагрузки, которая воздействует на бетон и предупреждает формирование наклонных трещин.
Процесс вязки
В состав вязальной проволоки входит низкоуглеродистая сталь. Отличается она белым цветом.
В процессе связывания достаточно приобрести проволоку диаметром от 1,0 до 1,4 мм. Если использовать минимальную толщину, то материал легко рвется. При использовании более толстой продукции в процессе монтажа будет сложно ее скручивать.
Для вязки двух элементов остова необходимо подготовить отрезы длиной 250-500мм, для соединения трех штырей нужны отрезы не менее 500мм. Отрезаемая длина зависит от диаметра связываемых материалов. При связывании нескольких элементов, вязальную проволоку следует складывать пополам.
Углы основания
Чтобы обеспечить гармоничный переход двух векторов разной нагрузки, нужно правильно произвести армирование углов. В этом случае применимы гнутые элементы.
При достаточной длине продольных стержней лучше будет завести хлысты за угол на 600-700мм. Цельные элементы значительно повысят прочность отдельных хомутов.
При этом шаг пояса из вертикальной и поперечной арматуры должен составлять ½ шага прямых участков ленточного фундамента.
