Можно ли менять старые алюминиевые провода в квартире
Старые кабели включают в себя алюминиевую сердцевину, не приспособленную к современным мощностям
Сталеалюминиевый провод обязательно нужно менять. Одна из наиболее весомых причин – максимальная нагрузка, которую она сможет выдержать. Даже полностью функциональная и производительная проводка, установленная несколько десятилетий назад, не сможет выдержать нагрузок в современности. Обусловлено это большим количеством бытовой техники, установленной дома. И дополнительно оснащать электропроводку с большим сечением категорически воспрещается, поскольку это может стать причиной перегрева и вследствие возгорания.
Предпочтение рекомендуется отдавать медным кабелям, потому что они более пожаростойкие и надежные, выдерживают большие нагрузки.
Невзирая на требования ПУЭ к эксплуатации проводки из меди в многоквартирных и частных домах, 16.10.2017 был издан приказ Минэнерго №968 о разрешении вновь использовать алюминиевые провода. Однако, речь идет не о том материале, который был задействован в 60-х годах прошлого столетия, а о более усовершенствованных кабелях, которые состоят из жил сплава алюминия с железом.
Правила выполнения работ
Чтобы не повторятся и не описываться процесс замены проводки несколько раз, в этой статье мы предоставим лишь ключевые моменты, на которые нужно обратить внимание. Итак, если вы хотите поменять электропроводку по частям в частном либо панельном доме, учитывайте следующие рекомендации:
- Кабель нужно использоваться трехжильный, медный, с двойной изоляцией. В квартире и доме рекомендуем проводить кабель ВВГнг либо NYM. Для розеток выберите сечение 3*2,5 мм.кв., на группу освещения достаточно будет проложить проводник сечением 3*1,5 мм.кв. На электроплиту можно вывести кабель сечением 4 мм.кв. В любом случае нужно рассчитать сечение кабеля по току и на основании готовых значений выбрать подходящий размер.
- Розетки и выключатели замените на новые в любом случае. Розетки должны быть рассчитаны на 16А. В ванной комнате и на кухне (рядом с мойкой) поставьте розетки с крышками, чтобы защитить контакты от попадания влаги.
- Соединять провода разного металла нужно специальными клеммниками либо опрессовкой соответствующими гильзами. Обычные заизолированные скрутки делать ни в коем случае нельзя.
- Защитить линию от перегрузок и короткого замыкания нужно автоматическим выключателем. От утечек тока защитит УЗО. О том, как выбрать УЗО мы рассказали в отдельной статье, про выбор автоматического выключателя также шла речь. Можно также выбрать дифавтомат, который защитит и от перегрузок, и от КЗ, и от утечек тока.
- В частном доме обязательно нужно сделать заземление. В квартире не всегда удается организовать заземляющий контур. В этом случае спасет установка УЗО и организация системы уравнивания потенциалов.
- Обязательно необходимо заменить старые пробки на автоматы, а также старый индукционный счетчик, если его класс точности 2,5.
- Все работы должны проводится при отключенном напряжении. Если понадобится розетка для подключения электроинструмента, можете запитать ее напрямую от щитка, обязательно отключив все остальные линии.
- Перед тем, как приступить к электромонтажу, обязательно изучите описанные нами ошибки при монтаже электропроводки, а также требования, предъявляемые к электромонтажу. Информация достаточно полезная и позволит избежать наиболее популярных ошибок, допускаемых домашними мастерами и электриками-самоучками.
- Чтобы не переплатить и по несколько раз не менять автоматы и основные силовые линии, рекомендуем даже перед тем, как выполнять частичную замену проводки, обязательно составить схему электропроводки, причем не определенной комнаты, а полную.
- Перед проведением работ обязательно подготовьте весь необходимый инструмент, а также составьте смету на электромонтажные работы. Чем тщательнее будет выполнена подготовка, тем быстрее будет произведен основной процесс. Весь необходимый инструмент изображен на фото:
Учитывая все предоставленные выше советы вам удастся безопасно и правильно выполнить частичную замену электропроводки. Все же после выполнения работ, до отделки стен, рекомендуем пригласить электрика, чтобы он еще раз все проверил и прозвонил цепь.
Напоследок рекомендуем просмотреть полезное видео по теме:
Теперь вы знаете, как организовывается частичная замена проводки в квартире и частном доме. Если вы все же решили поэтапно менять электрику, советуем делать это с небольшим интервалом относительно окончательной, полной замены проводов. Не нужно затягивать с полной модернизацией электрической сети, т.к. старые провода и электрофурнитура могут стать причиной возникновения пожара или же что еще более опасно — причиной поражения током.
https://samelectrik.ru/
Распаячные коробки и скрутки
Стандартное расположение распаячных коробок
В старых электропроводках скрутки — это норма. Хорошая качественная скрутка, ни чем не хуже чем болтовой зажим. Главное и необходимое условие, — все скрутки и соединения проводов должны располагаться в распаячных (распределительных) коробках, которые служат местом для безопасной коммутации (соединения) проводов. По правилам, не разрешается закрывать доступ к распаячным коробкам, замазывать их или заклеивать обоями. Обычно распаечные коробки со скрутками, располагаются над выключателями света под потолком.
Ужасные старые скрутки
Клеммники для соединения проводов
Довольно частой (даже слишком частой) и неприятной проблемой, является скрутка медных проводов с алюминиевыми. То что так делать нельзя, наверное должны учить в еще школе! И то, что это одна из основных причин пожара знают не многие. Тоненькие провода, с сечением не соответствующим нагрузке, — это второй фактор причин возгораний.
Любой провод, пропускающий через себя ток греется, и нагревается он прямо пропорционально нагрузке. То есть, любой провод можно накалить как паяльник, — достаточно подать на него хорошую нагрузку. Если вы видите, что например бытовой обогреватель висит на тоненьких проводках, — выключите его и вызовите электрика, — Старая электропроводка — это самая распространенная причина пожара!!!
Как делать нельзя
Правила выполнения работ
Чтобы не повторятся и не описываться процесс замены проводки несколько раз, в этой статье мы предоставим лишь ключевые моменты, на которые нужно обратить внимание. Итак, если вы хотите поменять электропроводку по частям в частном либо панельном доме, учитывайте следующие рекомендации:
- Кабель нужно использоваться трехжильный, медный, с двойной изоляцией. В квартире и доме рекомендуем проводить кабель ВВГнг-LS либо NYM. Для розеток выберите сечение 3*2,5 мм.кв., на группу освещения достаточно будет проложить проводник сечением 3*1,5 мм.кв. На электроплиту можно вывести кабель сечением 4 мм.кв. В любом случае нужно рассчитать сечение кабеля по току и на основании готовых значений выбрать подходящий размер.
- Розетки и выключатели замените на новые в любом случае. Розетки должны быть рассчитаны на 16А. В ванной комнате и на кухне (рядом с мойкой) поставьте розетки с крышками, чтобы защитить контакты от попадания влаги.
- Соединять провода разного металла нужно специальными клеммниками либо опрессовкой соответствующими гильзами. Обычные заизолированные скрутки делать ни в коем случае нельзя.
- Защитить линию от перегрузок и короткого замыкания нужно автоматическим выключателем. От утечек тока защитит УЗО. О том, как выбрать УЗО мы рассказали в отдельной статье, про выбор автоматического выключателя также шла речь. Можно также выбрать дифавтомат, который защитит и от перегрузок, и от КЗ, и от утечек тока.
- В частном доме обязательно нужно сделать заземление. В квартире не всегда удается организовать заземляющий контур. В этом случае спасет установка УЗО и организация системы уравнивания потенциалов.
- Обязательно необходимо заменить старые пробки на автоматы, а также старый индукционный счетчик, если его класс точности 2,5.
- Все работы должны проводится при отключенном напряжении. Если понадобится розетка для подключения электроинструмента, можете запитать ее напрямую от щитка, обязательно отключив все остальные линии.
- Перед тем, как приступить к электромонтажу, обязательно изучите описанные нами ошибки при монтаже электропроводки, а также требования, предъявляемые к электромонтажу. Информация достаточно полезная и позволит избежать наиболее популярных ошибок, допускаемых домашними мастерами и электриками-самоучками.
- Чтобы не переплатить и по несколько раз не менять автоматы и основные силовые линии, рекомендуем даже перед тем, как выполнять частичную замену проводки, обязательно составить схему электропроводки, причем не определенной комнаты, а полную.
- Перед проведением работ обязательно подготовьте весь необходимый инструмент, а также составьте смету на электромонтажные работы. Чем тщательнее будет выполнена подготовка, тем быстрее будет произведен основной процесс. Весь необходимый инструмент изображен на фото:
Учитывая все предоставленные выше советы вам удастся безопасно и правильно выполнить частичную замену электропроводки. Все же после выполнения работ, до отделки стен, рекомендуем пригласить электрика, чтобы он еще раз все проверил и прозвонил цепь.
Напоследок рекомендуем просмотреть полезное видео по теме:
Теперь вы знаете, как организовывается частичная замена проводки в квартире и частном доме. Если вы все же решили поэтапно менять электрику, советуем делать это с небольшим интервалом относительно окончательной, полной замены проводов. Не нужно затягивать с полной модернизацией электрической сети, т.к. старые провода и электрофурнитура могут стать причиной возникновения пожара или же что еще более опасно — причиной поражения током.
О выборе марки кабеля для домашней электропроводки
Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.
А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.
После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.
Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.
Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.
Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.
Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.
При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».
Как рассчитать сечения кабеля по мощности
При достаточном значении сечения кабеля электрический ток будет проходить до потребителя, не вызывая нагрева. Почему происходит нагрев? Постараемся объяснить максимально доступно. К примеру, в розетку включён чайник потребляемой мощностью 2 киловатта, но идущий к розетке провод может передать для него ток мощностью только 1 киловатт. Пропускная способность кабеля связана с сопротивлением проводника — чем оно больше, тем меньший ток может передаваться по проводу. В результате высокого сопротивления в проводке и происходит нагрев кабеля, постепенно разрушающий изоляцию.
При соответствующем сечении электрический ток доходит до потребителя в полном объёме, и нагревание провода не происходит. Поэтому, проектируя электропроводку, следует учитывать потребляемую мощность каждого электрического прибора. Это значение можно узнать из технического паспорта на электроприбор или из наклеенной на нём этикетки. Суммируя максимальные значения и используя нехитрую формулу:
и получаем значение общей силы тока.
Pn обозначает указанную в паспорте мощность электроприбора, 220 – номинальный вольтаж.
Для трехфазной системы (380 В) формула выглядит так:
Полученное значение I измеряется в Амперах, и на основании него и подбирается соответствующее сечение кабеля.
Известно, что пропускная способность медного кабеля составляет 10 А/мм, для алюминиевого кабеля значение пропускной способности составляет 8 А/мм.
Для того чтоб рассчитать сечение кабеля нужно величину тока разделить на 8 или 10, в зависимости от вида кабеля. Полученный результат и будет размером сечения кабеля.
Например рассчитаем величину сечения кабеля для подключения стиральной машины, потребляемая мощность которой составляет 2400 Вт.
I=2400 Вт/220 В=10,91 А, округлив получаем 11 А.
Дальше, чтоб увеличить запас прочности, согласно правилу “пяти ампер” к полученному значению силы тока нужно прибавить еще 5 А:
11 А+5 А=16 А.
Если учитывать, что в квартирах используют трехжильные кабеля и посмотреть по таблице, то к 16 А близкое значение 19 А, поэтому для установки стиральной машины потребуется провод, сечение которого не меньше 2 мм².
Таблица сечения кабеля относительно величины силы тока
Сечение токо-прово-дящей жилы(мм2) Ток(А), для проводов, проложенных
| Откры- то | в одной трубе | |||||
| двух одно- жильных | трех одно- жильных | четырех одно- жильных | одного двух- жильного | одного трех- жильного | ||
| 0,5 | 11 | – | – | – | – | – |
| 0,75 | 15 | – | – | – | – | – |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 19 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 5 | 46 | 42 | 39 | 34 | 37 | 31 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
| 8 | 62 | 54 | 51 | 46 | 48 | 43 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
| 35 | 170 | 135 | 125 | 115 | 125 | 100 |
| 50 | 215 | 185 | 170 | 150 | 160 | 135 |
| 70 | 270 | 225 | 210 | 185 | 195 | 175 |
| 95 | 330 | 275 | 255 | 225 | 245 | 215 |
| 120 | 385 | 315 | 290 | 260 | 295 | 250 |
| 150 | 440 | 360 | 330 | – | – | – |
| 185 | 510 | – | – | – | – | – |
| 240 | 605 | – | – | – | – | – |
| 300 | 695 | – | – | – | – | – |
| 400 | 830 | – | – | – | – | – |
Что такое УЗО в электрике: разновидности, принцип работы
Подключение двухклавишного выключателя: схемы, советы, инструкция
Как рассчитать сечение кабеля по току
Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.
Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева. Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм2. Это и будет минимальное значение сечения кабеля для данного случая.
При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока
Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция
Что может быть дальше? Может сработать автомат защиты, если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.
Какая проводка нужна для квартиры
В советское время для прокладки проводки использовали алюминиевые кабели. Самыми мощными потребителями электроэнергии были стиральные машины и холодильники. Они брали из сети по паре сотен ватт. С такими низкими нагрузками алюминий справлялся на ура.
Сейчас же люди используют электрические чайники (2 кВт), пылесосы (1-2 кВт) и прочие мощные бытовые приборы. Провода из алюминия в таких условиях перегреваются и отгорают. Поэтому в современной квартире можно использовать только медную проводку.
Дополнительная информация. Независимо от того, используется алюминиевая или медная проводка, стоит учитывать и материал изоляции. Должно быть соответствие требованиям пожарной безопасности. Изоляция выполняется из негорючих материалов. Особенно эти нормы контролируются в местах скопления людей.
Как соединить алюминий с медью. Видео
Допустимо прямое соединение только если между металлами показатель электрохимического потенциала не превышает 0,6 милливольт. К примеру, соединяя медь и нержавеющую сталь, потенциал составит 0,1 мВ — это качественное соединение. Для сравнения: медь/серебро — 0,25 мВ, медь/золото — 0,4 мВ. Тоже неплохо. Медь/алюминий — 1,5 мВ — это уже недопустимо. Поэтому, для соединения алюминиевых контактов с медными, существуют специальные соединяющие приспособления.
Существует и такое наблюдение: любой токопроводник имеет конкретный электрохимический потенциал. По этому принципу работают батарейки и аккумуляторы. В местах соединений разнородных металлов, при попадании воды, образуется короткозамкнутый гальванический компонент; разрушается один из металлов. Дабы определить какой металл с каким можно соединять, необходимо знать степень электрохимического потенциала соединяемых проводников тока.
Алюминий имеет свойство текучести при повышении температуры, поэтому при соединении с медью само соединение постепенно ослабляется и начинает все больше греться, создавая опасность возгорания. А также, как указано выше, имеют разную электропроводимость и гальваническую совместимость.
Также алюминий имеет оксидную пленку, которая образуется при взаимодействии с воздухом. Поэтому перед скруткой и любым соединением, советуем обработать кварцевовазелиновой пастой. К слову, она уже есть в оригинальных клеммах Wago, что ускоряет монтаж. Но они подходят для слаботочек.
Соединение 2 разных типов проводки производится всегда через третий металл. Это могут быть:
- Клеммы самозажимные, например Wago;
- Обычная клммная колодка тоже подходит, но их качество желает желать лучшего — не советую, часто плавятся;
- Лужение (третий металл — олово, свинец) с последующей опрессовкой. Перед началом обязательно обработать флюсом, чтобы снять оксидную пленку;
- Болтовое соединение. Разделяем проводники шайбами. Желательно поставить ещё и гравер, чтобы не раскрутилось;
- Сжим «Орех».
Например, болтовое соединение
Если вам нужно сделать быстро и под рукой ничего нет, то подойдет и болтовое соединение. Как его сделать показано в видео ниже. Но настоятельно советую заменить на самозажимные клеммы, или опрессовку. Ну а в идеале поменять всю проводку на медную и спать спокойно.
Открытая и закрытая прокладка проводов
Существует два варианта монтажа комнатной проводки:
- открытая прокладка;
- скрытая проводка.
Внимание! Минимальные сечения проводов одинаковы для обоих типов прокладки: 1 мм2 – для меди и 2,5 мм2 – для алюминия. Распределительные коробки, выключатели и розетки устанавливаются на специальные изолирующие прокладки и имеют конструкцию для наружной установки
Распределительные коробки, выключатели и розетки устанавливаются на специальные изолирующие прокладки и имеют конструкцию для наружной установки.
Скрытая прокладка проводов подразумевает штробление стен под провод и остальную арматуру. Розетки, выключатели и распределительные коробки конструктивно предназначены для внутренней установки. Они утапливаются в стену до фасадной части. Наружные части имеют эстетический вид. Такая проводка скрыта под штукатуркой и обоями.
Таблица токовых нагрузок к сечениям медных и алюминиевых кабелей и проводов
В большинстве случаев для квартир применяют скрытый монтаж. При помощи перфоратора или штробореза в стене или на потолке создают специальные углубления, в которые укладывается кабель. Дополнительно он может быть помещен в гофрированные трубки или рукава. Спрятав кабель, углубления следует заделать при помощи штукатурки.
Укладка скрытой проводки в штробах
Как рассчитать сечение кабеля по току, мощности, длине
В настоящий момент рынок кабельной продукции предлагает громадную номенклатуру всевозможных проводников, сферы широкого применения. Как сориентироваться в таком разнообразии марок и сечений попытаемся разобраться. При выборе кабеля, для любых нужд, необходимо ориентироваться на главное свойство проводника, его пропускную способность, то есть сечение токопроводящей жилы провода. Именно эта величина составляет большую часть цены электрического провода.И часто, не сведущие люди, допускают ошибки при выборе кабеля для замены проводки в доме или квартире. Далее мы расскажем, как рассчитать сечение кабеля по току, мощности и длине линии.
Что может произойти при неправильном выборе сечения кабеля:
- При недостаточном сечении проводника, будет происходить перегрев жилы и расплавление изоляции кабеля. В итоге это приведет к короткому замыканию или возгоранию участка цепи.
- Неоправданно большой перерасход бюджета из-за завышенного сечения провода.
Необходимо ответственно подойти к выбору сечения проводов, что бы не остаться в проигрыше. Рассмотрим несколько методик выбора кабеля:
- По току в цепи.
- По мощности потребителей.
- По длине кабеля.
Каждый проводник имеет свой предел пропускной способности по току. При превышении этой величины, происходит неизбежная деградация кристаллической решетки металла проводника, а также разогрев и увеличение внутреннего сопротивления проводника. Что бы не допустить такое развитие событий, есть формулы и таблицы для расчета и выбора желаемого сечения кабеля.
Первая методика выбора сечения кабеля — по току электрических приборов, подключенных к данной цепи. Данный расчет более точный по сравнению с другими методиками. В паспорте или на корпусе электроприбора, заводом производителем указывается ток потребления данного устройства. Переписываем указанные значения на листок и производим их сложение.
Следуя определенной логике, что не все электроприборы будут работать одновременно, можно на 20 % уменьшить суммарный ток всех потребителей. По специальной таблице, где уже прописаны стандартные сечения готовых проводников, выбираем ближайший с большей стороны кабель с нужным сечением.
Пример: в результате расчетов получилось 30 ампер тока. И по таблице нам необходимо выбрать ближайшее большее значение, и для меди это 38 ампер 4 мм сечение.
Расчет по мощности. В большинстве расчетов похожий на предыдущий пункт. Переписываем мощность электроприборов, скидываем 20 процентов.
- Можно выбирать необходимый провод, руководствуясь таблицей выше, или рассчитать ток самостоятельно по специальным формулам. Для однофазной сети формула расчета тока будет иметь такой вид:
- I=P/(U*cosФи)
- Формула для расчета тока в трех фазной сети:
где:
- Р — мощность электроприбора.
- U — напряжение сети, 220 или 380 вольт.
- cos Фи — коэффициент мощности 1.4142 для двухфазной сети, 1.732 для трех фазной сети.
- I – ток потребителя.
Далее выбор сечения не отличается от ранее описанного способа.
Выбор сечения кабеля по длине. Внутреннее сопротивление проводника на протяженных участках электрической сети может достигать значительных размеров. В таких случаях можно столкнуться с большим падением напряжения на дальнем участке и значительный расход мощности. Инструмент не выходит на свою мощность, а бытовая техника надрывно воет или отказывается нормально работать.
- В этом случае необходимо произвести расчет тока потребления на выбранном участке сети, руководствуясь методиками описанными ранее.
- Расчет сопротивления электрической линии выполняется по формуле:
- R провода=(p*L)/S
- R – сопротивление в Ом.
- L – длина провода метр. Берется две длины провода.
- S – площадь проводника. S=3.14*D2 (в квадрате)/ 4.
- p – коэффициент из таблицы удельных сопротивлений.
- Дальше рассчитывается падение напряжения на этом участке.
- U потерь= I нагрузки*R провода
- ПОТЕРИ = (U потерь / U ном) *100%
- · I нагрузки – ток нагрузки на участке сети.
- · R провода — сопротивление провода.
- · U потери – падение напряжения.
- · U номинальное напряжение, 220 или 380 вольт.
- Если расчетное напряжение потерь превышает 5 % от U ном, следует выбрать большее сечение.
Требования по удалению старой проводки
Прежде всего нужно обесточить пакетный переключатель. Это исключит вероятность удара током. Следующий этап – демонтаж старой проводки и оборудования.
Приступать к демонтажу лучше всего с распределительных коробок. Крышки, согласно планировке, расположены на стенах под потолком. С самого начала находят вводный провод, тщательно изолируют и обрезают. После этого можно приступать к извлечению оставшихся проводов.
Если кабельные каналы находятся в ненадлежащем состоянии, протянуть через них новую проводку не представляется возможным. В таких случаях электрики советуют оставлять старые коммуникации нетронутыми, а новые проложить на поверхности стен.
Расчет сечения медных проводов и кабелей
Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.
Как известно, вся нагрузка делится на две группы: силовую и осветительную.
В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).
Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.
Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.
Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.
Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.
При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.
Выбор сечения кабеля по мощности
Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.
Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.
Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.
Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.
Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.
Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.
Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.
Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

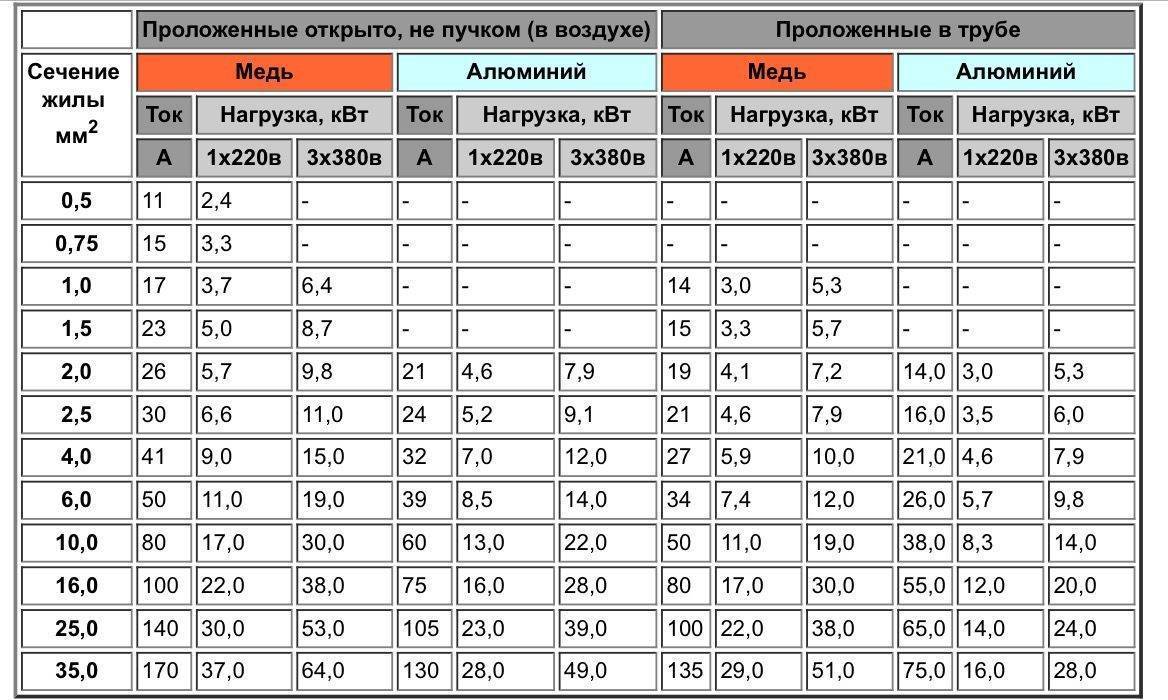

Таблица проводников под допустимый максимальный ток для их использования в проводке:
С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)
Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.
Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.
А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.
