Как соединить провода в распределительной коробке

Соединение проводов в распредкоробках: правила, обязательные для исполнения

Основные способы коммутации проводов обусловлены Правилами устройства электроустановок (ПУЭ).
Соединение проводов внутри распределительных коробок может производиться:

с помощью клеммных колодок. Поскольку эти элементы отличаются небольшими размерами, их можно без труда поместить во внутреннюю полость любой распредкоробки. В процессе монтажа работа состоит лишь в том, чтобы обрезать провод на нужную длину, соединить жилы и уложить собранный узел внутрь коробки.

  • с помощью пайки. Данный способ больше подходит для настоящих профессионалов, имеющих достаточный опыт выполнения этого вида работ. Если у человека соответствующего опыта нет, он может потратить массу времени и при этом не добиться необходимого качества соединения.

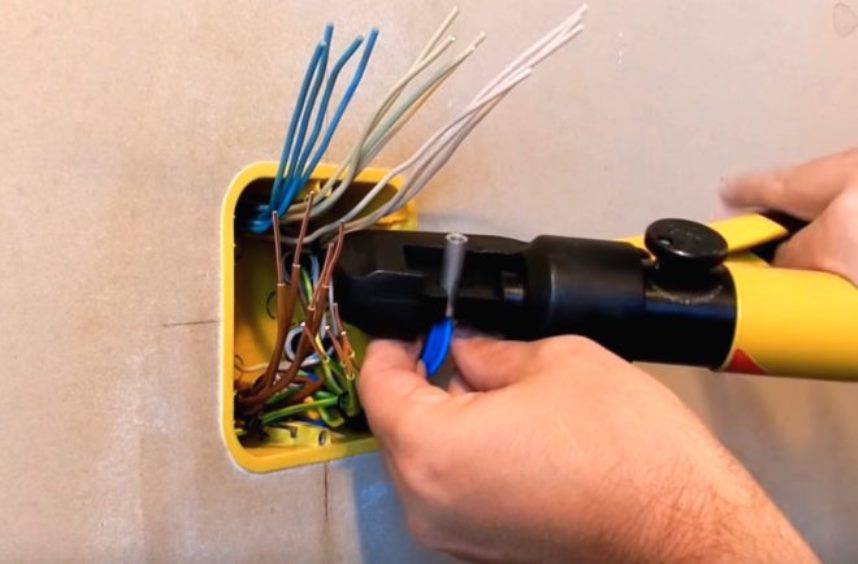

  • опрессовкой.  Опрессованные соединения относятся к наиболее надежным среди неразъемных. Опрессовка является достаточно трудоемкой операцией, требующей как определенных навыков, так и специальных приспособлений (пресс-клещи, гильзы, термоусадочные трубки).

При выполнении опрессовки зачищенные жилы вставляют в концы гильзы, а ее крепко обжимают. Важный нюанс состоит в том, что перед началом этой операции на любой из двух соединяемых поводов надевается термоусадочная трубка, которая после опрессовки сдвигается на гильзу и нагревается для ее усадки.

Отдельно необходимо сделать важное уточнение по поводу скрутки, о которой на сайте разгорелась довольно. Такое соединение проводов как в распредкоробке, так и в других местах электросети может быть лишь временным

Если провода были где-то соединены на скрутку, – какой бы она ни была надежной, – впоследствии данное соединение должно пройти полноценную обработку одним из описанных выше способов. Именно такой подход и определен положениями ПУЭ.

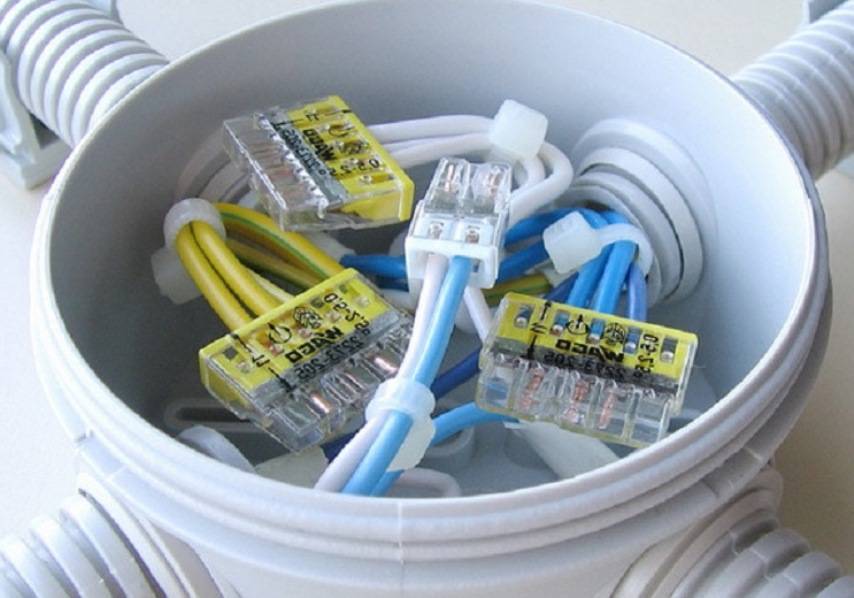

Клеммные колодки

Соединение проводов в распределительной коробке существенно облегчается с использованием клеммных колодок.

Современный рынок предоставляет широкий ассортимент колодок, которые различаются как особенностью исполнений и размерами, так и ценой. Сама клемма бывает маленькая или большая, всё зависит от сечения соединительных проводов. Тем не менее, конструктивно все они устроены по одному и тому же принципу.

Как правило, колодки клеммников продаются секциями, но иногда покупают их и поштучно, попросив продавца отрезать нужное количество.

Устройство

Клеммник представляет собою прозрачный корпус из пластика, внутри которого расположена латунная гильза. Именно эти гильзы различаются по диаметру, в зависимости от того, на какое сечение жилы рассчитана данная колодка. В гильзе имеются два резьбовых отверстия, в них вкручены винтики, зажимающие провода.

Принцип соединения

Как в таких клеммных колодках выполняют соединение проводов? Например, в распредкоробке вам необходимо подключить розетку к питающей сети. Вы берёте колодку на две секции, откручиваете зажимные винтики, тем самым освобождая гильзу для прохода в неё проводов. На подключаемых проводах снимаете изоляционный слой (достаточно 5 мм) и тщательно зачищаете токопроводящую поверхность каждой жилы. Вставляете в одну клемму фазные жилы розетки и питающей сети, в другую – нулевые. И путём закручивания винтиков, зажимаете провода в гильзе.

Преимущества

Чем хорошо расключение проводов распределительной коробки при помощи клеммных колодок?

Во-первых, в большинстве домов электрическая сеть выполняется моножильными проводами (не гибкими и не многожильными), а при помощи таких клемм монтаж одножильных проводов становится очень простым и не вызовет сложностей даже у начинающих электриков.

Во-вторых, с помощью клеммника появляется возможность соединения между собой алюминиевых и медных жил. Скрутка в этом случае не подходит, потому что эти два металла характеризуются внутренним неродством. Алюминий и медь взаимоокисляются, что приводит к появлению на поверхности оксидной плёнки, далее уже как следствие плохой контакт, нагрев и выход из строя электрической проводки. А за счёт такого варианта соединений алюминий с медью не соприкасаются друг с другом, что является неоспоримым преимуществом применения клеммной колодки.

Запомните! Очень важно во время непосредственного подсоединения жилы в клемму, сначала открутить один винт и вставить, к примеру, медный провод, после чего закрутить. Потом точно так же поступить с алюминиевым. Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы

Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы.

Плюс ко всему такой соединительный способ проводов при помощи клеммных колодок потребует минимум вашего времени.

К тому же этот вариант разъёмный, то есть в любой момент вы можете, отсоединить нужный провод или кабель.

Недостатки

К недостаткам клеммной колодки относится нежелательное соединение в них многожильных гибких проводов. Такая, казалось бы, удобная клемма совмещает в себе всё, что «не нравится» многожильному проводу – вращательные движения, неровную зажимную поверхность винта и так называемое точечное (неравномерное) давление. Во время зажатия их винтом он может продавить и переломить одну или несколько мелких тонких жилок. Провод уже не будет иметь необходимой пропускной способности по току, что приведёт к нагреву контакта. Если уж и возникла такая необходимость, соединять в клеммниках многожильные провода, то желательно использовать втулочные наконечники, обжимающие пучок жилок.

В такой колодке необходимо предельно осторожно затягивать винт, если выполняете подключение проводов алюминиевых. Всю свою силу и мощь тут демонстрировать не нужно, иначе вы попросту переломите жилу

Разновидности

Самая современная разновидность клеммников – самозажимные. Соединение выполняется очень быстро, для этого вам не потребуется даже брать в руки отвёртку. Каждое отверстие имеет подпружиненный контакт. Жила вставляется в отверстие до характерного щелчка, который означает защёлкивание клеммы.

Ещё лучше проявили себя рычажковые клеммники. Маленький рычажок нужно поднять, тем самым освобождая контактное отверстие, в которое вставляется жила. Затем рычажок опускается и надёжное соединение готово. Если потребуется перезаделка контакта, рычажок снова подняли и жилу вытянули.

О различных типах клеммников рассказано в этом видео:

Крутим сами

При профессиональном монтаже для выполнения соединения используют специальные зажимы — СИЗ (соединительный изолирующий зажим), при их применении итоговая скрутка разрешена с точки зрения ПУЭ, но стоит помнить, что такое устройство не рассчитано на высокие токи.

Итак, как же правильно скручивать провода в домашних условиях? Для проведения данной манипуляции необходимо:

  • заранее учесть все нюансы (расположение, нагрузка подключаемой техники и так далее);
  • обзавестись необходимыми инструментами (плоскогубцы, нож, наждачная бумага, термоусадка, желательно иметь термофен и устройство для снятия изоляции, шуроповерт при его наличии).

Рассмотрим ситуацию с плетением из шнура с монолитной жилой:

Необходимо зачистить концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа

Крайне важно снять изоляцию и не оставить на жиле глубоких порезов. Потом на один из концов надеваем термоусадку

После чего обезжириваем зачищенные поверхности спиртом/ацетоном/уайт-спиритом. Затем, взяв наждачную бумагу, зачищаем жилы проводов. Накладываем жилы параллельно друг другу, удерживаем плоскогубцами. Выполняем плетение (в соответствии со схемой) по часовой стрелке, не менее 5 витков для одно жилы. Жилы должны плотно прилегать друг к другу. Сдвигаем термоусадку на место контакта и прогреваем феном или зажигалкой

Важно, чтобы термоусадка плотно «взялась» на месте скрутки. С многожильным шнуром ситуация обстоит немного иначе:

С многожильным шнуром ситуация обстоит немного иначе:

Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа

Крайне важно аккуратно снять изоляцию и не повредить/отрезать жилы шнура. На один из концов шнура надеваем термоусадку

Распускаем жилы каждого шнуры на небольшие «косички». Обезжириваем полученные «косички» спиртом/ацетоном и так далее. Накладываем жилы друг на друга из каждого шнура между собой. Сплетаем между собой воедино, делая соединение плотным (не менее 5–6 витков на косичку). Сдвигаем термоусадку на место скрутки, прогреваем феном/зажигалкой. Термоусадка должна плотно «сесть» на месте соединения.

При необходимости создания «сплетки» из моножильного и многожильного шнуров, алгоритм так же меняется, причем крайне желательно плести по методу «Ответвление»:

  1. Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа. Следим за тем, чтобы не повредить жилы каждого из шнуров.
  2. Надеваем термоусадку на один из шнуров.
  3. Обезжириваем зачищенные участки спиртом/ацетоном и так далее.
  4. Одножильный конец загибаем на 180 градусов, так, чтобы он потом прижал скрутку.
  5. Крутим многожильный шнур вокруг одножильного конца в соответствии со схемой (по часовой стрелке), не менее 5–6 витков, чем больше, тем лучше.
  6. Зажимаем заранее отогнутый конец одножильного провода и прижимаем его к выполненной скрутке плоскогубцами.
  7. Сдвигаем термоусадку на место контакта, прогреваем феном/зажигалкой. Следим за тем, чтобы термоусадка была хорошо зафиксирована на месте скрутки.

На этом можно считать работы выполненными грамотно и качественно. При следовании инструкциям и соблюдении всех необходимых мер вы гарантированно получите качественное соединение на долгое время.

Установка распаечной коробки

Сотрудники «Домашние мастера» выполняют монтаж всех типов распаечных коробок в стены из гипсокартона, кирпича или бетона.

Наиболее часто используются распаечные коробки из:

  • полипропилена (пластика);
  • металла.

Они могут иметь квадратную или круглую форму и предназначаться для обслуживания наружной и внутренней проводки. Для помещений с повышенным уровнем влажности предусмотрены специальные герметичные коробки.


Процесс установки, сложность, продолжительность и стоимость зависят от следующих факторов:

  • материала обрабатываемых стен;
  • общего количества точек;
  • сложности доступа к месту установки.

Перед началом работ по монтажу электрики обязательно принимают во внимание:

  • общую схему электрической проводки;
  • минимальную длину проводов от узлов соединения до точек потребления;
  • высоту стен.

Установка выполняется в пять этапов:

  • составление точного плана проводки дома или квартиры;
  • подготовка отверстия в стене (для коробок внутренней установки);
  • подготовка штроб (канавок, по которым прокладываются провода);
  • прокладка проводки;
  • расключение проводов (соединение проводов и проверка цепи на работоспособность).

Только электрик-специалист обеспечит правильное выполнение всех этапов, что сделает обслуживание распределительной коробки незатруднительным в дальнейшем, а также гарантирует отсутствие коротких замыканий вследствие ненадежной изоляции проводов.

Монтаж распаечных коробок

Прежде чем устанавливать распаечные коробки, создаем сеть штраб, по которым прокладываются электрические провода и кабели от электроустановочных изделий

Важный момент при прокладке проводки: линии к розеткам/выключателям проводятся строго вертикально, а горизонтальные могут располагаться в нишах, образованных стеной и плитой перекрытия.
После выполнения серии штраб и подрозетников осуществляем монтаж проводки, важной частью которой является устройство распаечной коробки. Накладную распаечную коробку крепим к стене с помощью саморезов/дюбелей

Скрытую коробку монтируем непосредственно в стену. Порядок монтажа аналогичен установке подрозетников скрытым способом. В подготовленное отверстие/нишу монтируем коробку и фиксируем алебастром/гипсом.

  • Завершаем монтаж распаечной коробки, выполняя коммутацию проводов и кабелей. Наша задача подключить множество проводов к вводу, т.е. магистральному кабелю, содержащему три провода: “фазу”, “ноль” и “заземление”. Провода, идущие к розеткам, соединяем по цветам: “фазу” с “фазой”, “ноль” с “нолем”, “заземление” с “заземлением” соответственно. Что касается проводов, ведущих к выключателю, здесь иной принцип. “Фазу” по направлению к выключателю, соединяем с “фазой” цепи освещения, “ноль” освещения соединяем с “нолем” входа.
  • Важным в плане безопасности моментом монтажа является соединение проводов. Оно выполняется двумя способами: запаивание нескольких проводов либо соединение клеммами. Изолированные провода аккуратно укладываем в коробку и закрываем, не замуровывая, а оставляя возможность для доступа.

Метод скрутки

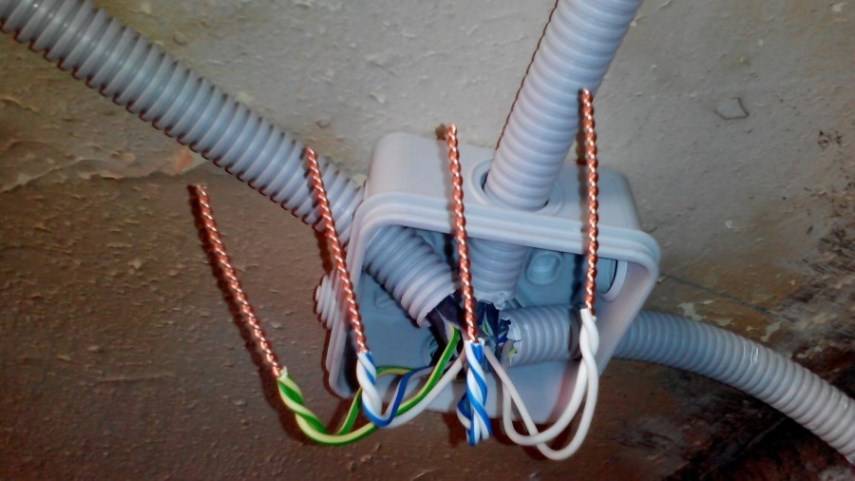

Самый распространённый и простой вариант – скрутка. Для неё вам потребуется всего два инструмента – нож, с помощью которого можно будет зачистить изоляцию на жилах, и пассатижи для обеспечения надёжного скручивания.

Принцип соединения

Этот метод часто называют «дедовским», электрики пользуются им уже не один десяток лет, несмотря на то, что так соединять провода не рекомендуется по ПУЭ. Его часто используют в качестве временного варианта, например, когда надо проверить, как работает схема соединения проводов в распределительной коробке. В последующем места скруток заменяются на более надёжные виды соединений.

Суть способа заключается в том, что несколько проводов скручиваются между собой

Важно чтобы все соединяемые жилы закручивались воедино одновременно, обвивать одну вокруг другой не допускается

Вся работа невероятно проста. Сначала ножом срезается изоляционный слой с жил проводов на одинаковую длину (10-30 мм). Затем пассатижами делается скрутка и изолируется сверху. Вариантов самого закручивания существует много, самые распространённые из них:

  1. Взаимное перекручивание.
  2. Бандажное соединение.
  3. Скрутка желобком.

Объясним чуть подробнее на самом простом примере. Каждый скручиваемый проводок приложите друг к другу так, чтобы выровнять их по снятому слою изоляции (в этом случае придётся срезать 40-50 мм). На конце соединяемых жил сделайте загиб в 1 см на 90 градусов. Держите одной рукой за изоляционный слой, второй рукой возьмитесь за загиб и начинайте производить вращательные движения по часовой стрелке. Некоторые задают вопрос, можно ли крутить против часовой стрелки? Можно, но задом наперёд как-то не очень принято, весь мир привык существовать по ходу часов. Если в конце уже тяжело крутить пальцами, делайте это при помощи пассатижей.

Можно таким способом соединить 5-6 проводов, но тогда крутить будет тяжело, надо сделать длиннее загиб (на 20 мм) и вращательные движения сразу производить пассатижами. Когда получается красивая ровная скрутка, загиб обрезается.

Важно помнить! Изоляционной лентой необходимо обматывать не только место самой скрутки, но и зайти на 2-3 см сверху изоляции проводов. Это предотвратит попадание влаги и обеспечит более надёжную изоляцию.. В качестве изоляционного слоя на месте скрутки также можно использовать термотрубку

Имейте в виду, что её нужно надеть заранее на один из соединяемых проводов. Когда скрутка будет готова, трубка надвигается на это место. Если подогреть её по краям, то за счёт воздействия температуры, термотрубка сожмётся и плотно обхватит провода

В качестве изоляционного слоя на месте скрутки также можно использовать термотрубку. Имейте в виду, что её нужно надеть заранее на один из соединяемых проводов. Когда скрутка будет готова, трубка надвигается на это место. Если подогреть её по краям, то за счёт воздействия температуры, термотрубка сожмётся и плотно обхватит провода.

Как правильно выполнять скрутки проводов подробно описано в этом видео:

https://youtube.com/watch?v=5tt_fqCjsQw

Преимущества

Самое главное преимущество этого метода – простота работы.

Вторым достоинством скрутки является отсутствие каких-либо материальных затрат.

Если в этом есть необходимость, то одновременно несколько проводов можно скручивать таким методом, но их общее количество не должно быть больше шести.

Недостатки

Основной недостаток скрутки – ненадёжность. А мы знаем, что в электротехнике такое понятие не допускается.

В главном нормативном документе электриков ПУЭ, в том разделе, где перечисляются все разрешённые виды соединения проводов, метод скрутки не упоминается, соответственно он не рекомендован к применению. Всё верно, специалисты не могут допустить к нормам соединение, которое обладает чувствительностью к импульсному току и большим переходным сопротивлением.

При скруточном методе площадь соприкосновения жил получается небольшой, следствием этого является ненадёжный контакт. При увеличении нагрузки жилы будут нагреваться сильнее, а контактное соединение становиться более слабым, что в итоге приведёт к выгоранию.

Скрутку нельзя применять для соединения жил, выполненных из различных материалов (медь и алюминий).

Помните! Если вы воспользуетесь скруткой в качестве постоянного способа соединения, всю ответственность за возможные последствия берёте на себя.

Подключение проводов

Самое время перейти к подключению проводов. В случае если Вы всё-таки не пометили кабеля и теперь теряетесь в догадках, для чего нужен каждый из них, кабеля нужно по отдельности прозвонить. Для этого необходимо зачистить кабель и замкнуть два его провода, а на другом конце искать замкнувшиеся провода. Конечно же, выполнять эту операцию лучше, удостоверившись, что тестируемый нами кабель отключён от питания.

После снятия изоляции мы находим фазный провод; чаще всего он коричневый или красный, но возможны и другие цвета. Нулевой провод — зелёного или синего цвета. Заземляющий — белого.

Фаза при любых обстоятельствах соединяется вместе, только если это не выключатель — там она разделяется. Простейшая схема (питание-светильник-розетка-выключатель) будет выглядеть следующим образом: фаза на розетке, светильнике и выключателе соединяется с фазой питания; заземление соединяется вместе; нули, за исключением выключателей и светильников, тоже образуют одну скрутку. В последнем случае фаза идёт к выключателю, от него следует на контакт лампы, а оттуда цепь замыкается по нулевому проводу.

Если в комнате планируется установить много розеток и светильников, лучшим выходом будет установка для них разных распределительных коробок. Тогда питание будет идти в одну, а уже из неё перемычкой во вторую и т.д. В розеточной коробке мы соединяем все провода в соответствии друг с другом, а вот уже со светильниками ситуация иная.

После финальной проверки всей схемы скрутки необходимо сварить, изолировать и аккуратно разместить в коробке, после чего её можно закрывать.

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

  • надежность;
  • механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

  • зачистка изоляции;
  • зачистка проводов до чистого металла;
  • провода нужно скрутить и вставить в гильзу;
  • проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

  • зачистка изоляции;
  • зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
  • на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
  • конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

  • зачистка изоляции на 5-7 мм;
  • удаление оксидной пленки;
  • установка проводников в гнезда друг напротив друга;
  • фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

Всего существует 5 основных видов клеммников:

  • ножевые и штыревые;
  • винтовые;
  • зажимные и самозажимные;
  • колпачковые;
  • ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

  • дешевые приборы обладают низким качеством;
  • соединить можно только 2 провода;
  • не подходят для многожильные проводов.

Самозажимные клеммники WAGO

Используется 2 вида клеммников Ваго:

  • С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
  • С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

  • в первых соединение производится внутри изделия;
  • во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Схемы соединения в распределительной коробке

Имея представление о методах соединения можно говорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знания как подключить розетку и выключатель. Но сначала давайте рассмотрим схему самой распределительной коробки.

Схема распределительной коробки

Распределительная коробка предназначена для подключения электроприемников к питающему проводу. Располагается она обычно на входе в комнату над выключателем. Выключатель же должен находится на входе в комнату со стороны дверной ручки.

Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.

На фото представлен вариант подключения конечной распределительной коробки

  • В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.
  • Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
  • Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Схема подключения в распределительной коробке розетки

Теперь переходим к вопросу как соединить провода в распределительной коробке для подключения одной, двух и более розеток. Для этого нам понадобится трехжильный провод с сечением соответствующим суммарной нагрузке всех розеток.

Подключение в проходной распределительной коробке розетки

Итак:

  • Подключение производится в следующем порядке. На вводном проводе группы находим контакт заземления и к нему подключаем соответствующий по цветовому обозначению контакт провода, подключаемого к розетке.
  • Нулевой провод от кабеля, питающего розетку соответственно подключаем к нулевому проводу вводного кабеля, а фазный к фазному.
  • Такие же подключения выполняем и на розетке. К силовым контактам подключаем нулевой и защитный провод, а к заземлению розетки защитный провод. Подключение фазного и нулевого провода к контактам розетки не имеет значения, но обычно фазу подключают к левому контакту.
  • Если вам необходимо подключить еще несколько розеток, то инструкция допускает их подключение на контактах предыдущей розетки. То есть розетка может выполнить роль распределительной коробки. Главное помнить о сечении проводки, которое должно соответствовать нагрузкам.

Схема подключения в распределительной коробке выключателя

А вот распайка проводов в коробке для подключения выключателя несколько сложнее и зависит от количества контактов выключателя. Так для одноклавишного выключателя проводов должно быть два, для двухклавишного – три, а для трехклавишного – четыре.

Подключение выключателя в распределительной коробке

  • Прежде всего рассмотрим подключение одноклавишного выключателя. Согласно норм ПУЭ коммутационные аппараты устанавливать можно только на фазный провод. Поэтому к выключателю должен быть подключен фазный провод. Для этого делаем соответствующее подключение в распределительной коробке.
  • Контакт с выхода выключателя должен идти к светильнику, который он коммутирует. Сделать это можно и непосредственно, но дабы не делать разных штроб для фазного и нулевого провода к светильнику, обычно их объединяют. Для этого провод с вывода выключателя в распределительной коробке подключают к фазному проводу светильника.
  • Соединение проводов в распаечной коробке для нулевого и заземляющего контакта светильника выполняется прямым подключением к соответствующим клеммам.
  • Если планируется установка двух и более клавишного выключателя, то изменяется только подключение провода от вывода выключателя. При этом подключение нулевого и заземляющего провода не изменяется.

Подключение двухклавишного выключателя в распределительной коробке

  • В данном случае у нас будет два фазных провода от светильника. С выключателя так же будет выходить именно два фазных провода. Подключить их между собой можно в произвольном порядке. Ведь от этого будет зависеть только количество и местоположение ламп включаемых каждой клавишей.
  • При необходимости внести изменения вы это легко можете сделать своими руками. Для этого достаточно изменить подключение между собой проводов от выключателя и от светильника в распределительной коробке.
