Для чего нужна желонка и как она работает

Чистка скважины данным агрегатом

Чистка скважины желонкой своими руками производится следующим образом. Корпус изделия крепится к шнуру достаточной прочности или к стальному тросу и медленно опускается на дно колодца. После этого нужно потянуть за трос, чтобы приподнять инструмент над дном на 50 см. Затем все резко опускается вниз до самого дна. Вследствие гидроудара шар внутри инструмента поднимается по трубе вверх и приоткрывает отверстие внизу конструкции. Через данное отверстие вода, ил и песок поступают внутрь инструмента. Опускать и приподнимать рабочий инструмент придется несколько раз. После этого устройство медленно без рывков поднимается наружу и тщательно прочищается.

Чистка скважин повторяется до полного избавления от ила и песка. Песок вынимается через специально сделанное окно в боковой стенке устройства. Оно удаляет и остатки ржавчины со стенок трубы, мелкие камешки со дна.

1 Назначение и особенности буровой желонки

Буровая желонка – это устройство, которое быстро (но при этом — эффективно) очищает скважину. Несмотря на свою несложную конструкцию, оно может заменить дорогостоящую технику, применяемую специализированными компаниями.

Составляющие для шаровой скважинной желонки

Что же такое же такое желонка для скважины? Это самый обычный отрезок трубы. Он оснащен специальной клапанной системой и имеет определенный размер и диаметр. Благодаря данным особенностям устройство осуществляет полноценную очистку и фильтрацию всей водозаборной трубы.

Основными функциями желонки является сбор грязи и мусора из колодцев (скважин), а также их пробивка. К тому же данное устройство можно создать и самостоятельно, своими руками.

Относительно основных достоинств желонки, то к ним можно отнести самостоятельное выполнение прочистки колодцев (скважин). Само устройство дополняется прочным длинным тросом, позволяющим поместить его на необходимую вам глубину.

Как уже упоминалось выше, желонка представляет собой часть трубы (её отрезок), которая по функциональным особенностям ничем не уступает дорогостоящим агрегатам, предназначенным для очистки скважин (колодцев).

Принцип работы устройства заключается в следующем: мусор из колодца перемещается в клапанную систему (специальный резервуар) и затем постепенно из неё удаляется.

1.1 Виды клапанов и их отличия

Также как и процесс бурения, желонка для колодца имеет свои разновидности и отличия. В настоящее время такое изделие производится, оснащаясь различными системами клапанов.

Они могут отличаться и по конструкции, и по принципу работы. Это необходимо помнить, когда работа по изготовлению желонок осуществляется своими руками. Наиболее распространенными их видами являются клапаны:

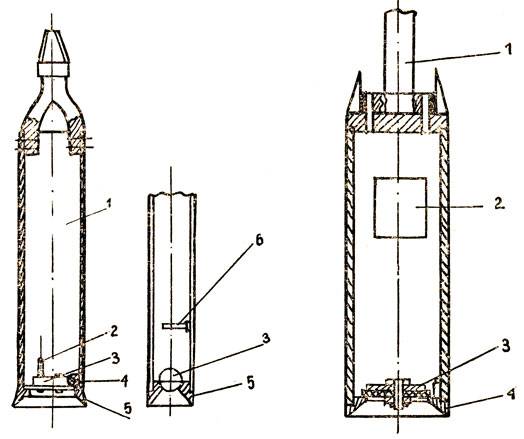

Схема шаровой желонки для очистки скважины

• Лепестковые;
• Шаровые.

Относительно первого варианта, то он характеризуется простотой в изготовлении и очень высокой эффективностью. Зачастую такой вид клапана формируют из тонкой пружинной стали или полимерного материала.

Принцип его работы напоминает принцип действия «шторок» (поток грязи пропускается в одностороннем направлении). Благодаря этому, работа клапана является более эффективной. Правда есть и определенные недостатки – это не долговечность лепестковой клапанной системы желонки.

Что же касается изделия с клапаном, выполненным в шарообразной форме, то на сегодняшний день её считают самой надежной. Правда, чтобы её изготовить своими руками вам нужно будет подобрать металлический шар нужного размера. Зачастую его размер составляет от 2\3 до 3\4 диаметра внутренней части желонки.

Как видим, в основном буровые желонки отличаются конструкциями клапанных систем. Наиболее простой, но в то же время доступной моделью является вариант, имеющий металлический откидной плоский клапан.

Инструменты и применяемые материалы

Для начала понадобится собственно желонка, а также установка, к которой ее нужно подвесить. Желонка для бурения – снаряд достаточно тяжелый.

При сильном желании заполненное устройство можно, конечно, вытащить из шахты вручную, но для этого понадобится немало сил и времени. Чтобы облегчить работу, над местом бурения устанавливают вышку в виде треноги.

Для подвешивания желонки над рабочим отверстием используют специальную треногу. Обычно ее выполняют из металла, но подойдут и деревянные балки

Она может быть выполнена из металла или из дерева. Наверху закрепляют блок, через который пропускают металлический трос. На этом тросе подвешивают желонку. Так для ее вытаскивания понадобится меньше усилий.

Подъем выполняют с помощью мотора-редуктора со сцеплением, на вал которого наматывается трос. Чтобы после удара желонки барабан не раскручивался по инерции, можно установить специальное устройство для торможения.

При коммерческом использовании применение тормоза вполне оправдано, но для собственных нужд можно обойтись и без него. С помощью сцепления можно регулировать усилие, поступающее на устройство, учитывая при этом момент удара. В процессе работы устройства способность определять этот момент быстро приходит с опытом.

В нижней части желонки приваривают или привинчивают башмак со встроенным в него лепестковым клапаном. Клапан не позволяет грунту высыпаться из снаряда, когда ее поднимают на верх, чтобы очистить

И установку, и желонку, и стакан можно сделать самостоятельно или приобрести в строительных магазинах. О том, как сделать буровой инструмент для ручного бурения, подробно написано в этой статье.

Для изготовления желонки понадобится отрезок металлической трубы длиной несколько метров. Наружный диаметр такой трубы должен быть меньше внутреннего диаметра обсадной трубы примерно на 20 мм. Например, если используется стальная обсадная труба на 133 мм, для желонки волне подойдет труба с диаметром 108 мм.

Толщина стенок трубы для желонки может достигать 10 мм. При этом следует соотнести размеры и вес устройства. Она должна быть достаточно тяжелой, чтобы при ударе о грунт эффективно его рыхлить и захватывать.

Но следует помнить, что для вытаскивания заполненной желонки должно хватать мощности редуктора. Вполне достаточным считается вес в 30-40 кг. Когда труба выбрана, необходимо внизу приварить или прикрутить башмак с лепестковым клапаном.

Галерея изображений

Фото из

Шариковый клапан в узкой желонке

Узкая желонка для прочистки скважины

Желонка для бурения выработок

Желонки с двухлепестковыми клапанами

Вверху приваривают защитную решетку и ручку, к которой следует прикрепить металлический трос. Нижнюю часть можно заточить внутрь, чтобы улучшить рыхление грунта. Вместо затачивания края можно внизу приварить заостренные прутья или острые куски металла.

Примерно таким же образом из куска трубы изготавливают стакан для бурения скважины на суглинках. Только в этом случае клапан не нужен, а по длине трубы делают вертикальные отверстия, чтобы можно было очистить стакан от вязкого грунта.

Помимо установки и желонки, понадобится ряд материалов и приспособлений:

• обсадные трубы в нужном количестве;
• хомуты, чтобы зафиксировать трубы во время сварки или пайки;
• садовый бур;
• место для сбора отработанного грунта;
• емкость или место для слива загрязненной воды;
• сварочный аппарат или паяльник для труб ПВХ.

В формировании ствола скважин можно использовать как металлические, так и пластиковые обсадные трубы. Нижняя часть первой пластиковой трубы должна быть снабжена специальным башмаком, который облегчает процесс опускания трубы в шахту скважины. Пластиковые трубы спаивают с помощью предназначенного для этих целей паяльника.

Освоить работу с этим инструментом несложно, но перед началом работ лучше взять несколько уроков у более опытных мастеров или потренироваться на отрезках ненужных труб. С металлическими трубами работать немного проще, поскольку они прочнее, чем пластиковые конструкции.

Нередко такую трубу просто забивают в шахту, чтобы опустить ее на нужную глубину. Для сварки металлических труб используют сварочный аппарат, если навыка работы с таким оборудованием нет, их придется освоить. Чаще всего для скважин используют трубы с резьбовым соединением, но сварка считается более надежной.

Желонка буровая и особенности ее использования на разных грунтах

Проведение буровых работ желонкой по популярности стоит на последнем месте — процесс трудоемкий, длительный и малоэффективный, неприемлемый для больших расстояний. Если абиссинскую скважину глубиной до 30 м частники бурят в течение светового дня, то специальной заводской буровой желонкой без применения спецтехники проходят около 1 м в час.

В бытовых условиях самодельной желонкой ударного принципа действия (ее бросают с высоты в шахту) можно пробурить мелкую скважину глубиной около 10 м, если сделать более сложную конструкцию с вращением трубы и подачей воды в канал, достигают глубин до 20 м.

Заводская желонка для ручного бурения скважин на воду по конструкции не сильно отличается от бытовой лепестковой, основная разница заключается в методе освобождения от поднятого грунта и наличии системы труб, с помощью которых производится вращение и опускание на большую глубину. При проведении буровых работ желонкой с увеличением глубины к ней последовательно подсоединяют трубы на резьбу или через втулки со сквозными диаметральными отверстиями. Через аналогичные отверстия производится вращение трубопровода, приваренного к желонке, толстым прутом вокруг его оси. Для освобождения от грунта, клапанная часть отделяется от основной и грязь выливается через нижний торец без переворачивания корпуса.

Разновидности буровых желонок

Бурение с помощью желонки в различных грунтах имеет следующие особенности:

• При наличии плывунов удобнее всего проходить их с помощью желонки. Для этого предварительно проделывает винтовым буром неглубокий канал и помещают в него обсадную трубу. Погружают в нее желонку и начинает проводить бурение, постоянно извлекая на поверхность грязевую массу от плывуна и одновременно углубляя обсадную трубу, оказывая на нее физическое давление. Таким образом, происходит бурение с одновременной установкой обсадной колонны, предотвращающей размывание скважинного канала поверхностными грунтовыми водами.
• Принцип работы желонки связан с извлечением на поверхность грязевой массы, поэтому при проведении буровых работ с одновременным монтажом обсадной колонны в случае сухого песчаного грунта, канал постоянно наполняют водой и затем извлекают наружу осадочную смесь.
• Мягкую глинистую породу не всегда рационально растворять водой. Иногда проще снять мешающий клапан и вкручивать в глину только полую трубу, при этом пластичная и липкая масса будет оставаться в трубе при подъеме на поверхность без присутствия клапана.
• Если при бурении на пути встречается слой гравия или щебня, обсадную колонну не забивают, а приподнимают немного вверх во избежание уплотнения каменной массы. Желонку вращают с оказанием меньшего давления на грунт, замедляя скорость проходки и немного увеличивая количество поданной в канал воды.
• Трубу поднимают после проходки 0,5 — 0,7 м, с углублением из-за возросшей массы конструкции интервал расстояний сокращают с учетом прилагаемых физических усилий.

Бурение скважины с помощью желонки

Механическая желонка — основной вариант ручной прочистки скважин при отсутствии погружного дренажного или вибрационного электронасоса, которые наиболее часто используют для прокачки заиленных скважинных источников. Желонку для скважины несложно изготовить по чертежам самому при наличии труб подходящего диаметра и металлических пластин, при этом можно обойтись без сварочного аппарата. Конструктивное исполнение желонки не рассчитано на проведение индивидуальных буровых работ кроме специальных случаев борьбы с плывунами, для этого намного проще воспользоваться обычным буром в сочетании с технологией гидробурения.

Разгрузочный клапан для компрессора своими руками

Обеспечить благоприятные условия работы компрессора можно за счет установки специальных устройств, к примеру, обратного клапана.

Сегодня он включается в комплект поставки большинства компрессоров, но время от времени приходится проводить их замену.

Рассмотрим особенности механизма, а также его предназначение подробнее.

Реле давления для компрессора. Подключение и настройка

Бюджетные модели воздушных компрессоров не всегда комплектуются реле давлением, поскольку аналогичные приборы устанавливаются на ресивере.

Поэтому производители данной техники считают, что визуального контроля давления, развиваемого компрессором на основании показаний манометров вполне достаточно.

Вместе с тем при длительных работах, во избежание перегрева двигателя целесообразно устанавливать реле давления и на компрессор.

Тогда включение и выключение привода будет выполняться автоматически.

Бурение скважин желонкой

Желонку для скважины, своими руками сделанную, длиной до 2,5-3 м можно использовать для бурения. Его можно и купить, но желонка, своими руками изготовленная, гораздо выгоднее.

Размеры ее выбираются по собственному желанию. Чертежи разрабатываются также самостоятельно. Схема устройства остается та же. Только на конце трубы около дна делаются дополнительные шипы для того, чтобы во время бурения колодцев желонка, своими руками сделанная, углублялась лучше в грунт. Нужна и буровая вышка, которую можно собрать из кусков труб или бревен. Для более эффективной работы ее оснащают воротом или двигателем. Желонка для скважины за трос поднимается вверх и сверху падает вниз.

Такой принцип работы назван ударно-канатным. Желонка падает на дно, клапан приоткрывается, часть грунта попадает внутрь. Через несколько таких действий труба заполняется и вынимается из колодца. Воду сливают через окно, грунт вынимают руками или какими-либо небольшими инструментами. Так производится бурение новых колодцев. Чтобы шар не выскочил во время работы, на высоте 3-4 его диаметров в изделии сверлятся отверстия и в них вставляется шпилька. Она приваривается и выполняет роль ограничителя для шара.

В процессе бурения необходимо в скважину опускать обсадные трубы длиной по 2-2,5 метра. Сначала опускается часть с фильтром для очистки воды. Затем она наставляется другими кусками, которые обычно под своим весом постепенно опускаются в пробуренное отверстие. Желонки с помощью троса и буровой вышки движутся вверх и вниз в этих обсадных трубах.

Бурение будет эффективным, если желонку в РФ использовать на податливых почвах: на песке, плывуне. Работа пойдет гораздо быстрее, если в скважину заливать воду. Она частично размочит грунт, который попадает в устройство для его выемки. Желонки — отличное приобретение для чистки и бурения скважин.

Необходимость в проведении ремонтных работ в скважине часто связана с уменьшением ее дебита, качества воды, появлением процессов пескования, которые приводят к заиливанию скважины и выходу из строя водоподъемного оборудования. Возобновить дебит скважины можно несколькими способами: гидравлическим, механическим, химическим, что требует специального оборудования, которое не всегда доступно.

Между тем провести восстановительные работы можно и с помощью простого инструмента, такого как желонка. Самодельная желонка не только позволит восстановить скважину самостоятельно, с ее помощью можно пробурить и новую скважину. Разберем, как изготавливается желонка для чистки скважины своими руками

Желонка – это отрезок металлической трубы, в нижней части которой установлен клапан. При опускании желонки на дно скважины песок или глина попадает в середину трубы и удерживается там клапаном, операцию опускания и поднимания производят несколько раз, пока желонка не заполнится грязью и отложениями. Затем ее поднимают на поверхность, извлекают из нее породу, и операцию повторяют.

Наибольшее распространение имеют два типа желонок: с плоским клапаном и с клапаном в виде шара. Желонка с шаровым клапаном считается более надежной и эффективной, виду отсутствия шарнира, а желонка с плоским клапаном более простая в изготовлении.

Виды и их устройство

Приспособление имеет различную конфигурацию, исходя из которой можно классифицировать изделие. Продукция, представленная на современном рынке, имеет разную систему клапанов, которые отличаются по принципу работы и устройству. Такую специфику желонок следует учитывать при изготовлении приспособления своими руками.

Исходя из типа клапана, можно выделить следующие желонки для скважин:

• изделия с лепестковыми клапанами;
• продукция, которая оснащена шаровыми клапанами.

Однако желонка с клапанами такого типа отличается высоким уровнем эффективности в ходе эксплуатации. По внешнему виду такой клапан представляет собой эллипсовидную пластину, которую фиксируют по центру трубы. В некоторых моделях к стенкам клапана прикрепляют уплотнитель, который увеличивает плотность прилегания детали. Обычно его изготавливают из резины или кожи.

Чаще всего эти клапаны делают из полимерного сырья либо же из тонких пружин, изготовленных из стали. По схеме работы они выступают аналогом «шторок» в желонке – то есть загрязнения проникают внутрь только в одном направлении. Под напором воды края пластины раскрываются, благодаря чему грунт и другие загрязнения попадают внутрь. Что отражается на продуктивности и скорости очищения скважин.

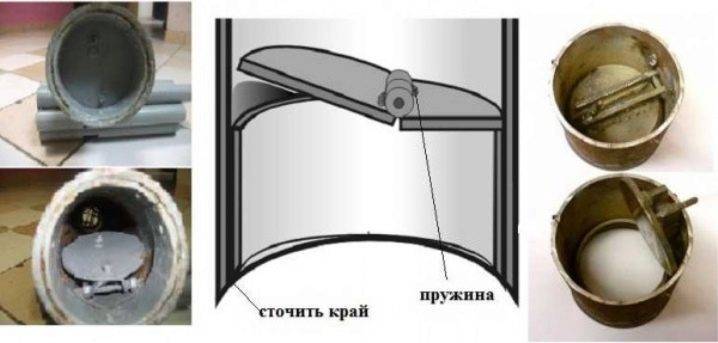

К подвиду лепестковых клапанов для желонки можно отнести задвижку на пружине, которая отвечает за закрытие элемента. Этот тип клапана широко применяется как для очищения источников, так и для бурения скважин.

Приспособления с клапаном, имеющим шарообразную форму, по мнению специалистов, считаются самыми надежными для работы со скважинами.

По своей конфигурации шаровый клапан является воронкой, в которой устье закрывается шариком, подбор которого происходит исходя из размера отверстия. Такие изделия изготавливаются на токарных станках либо же приобретаются в магазинах. Шар должен иметь внушительный вес, а также эффективно закрывать большую по диаметру воронку. Некоторые мастера изготавливают шар ручного типа, применяя для этого различные подручные средства, включая отходы из металла.

Подбираем трубу

Ключевыми факторами при выборе трубы является ее высота и наружный диаметр. Чтобы стенки скважины лучше очищались, а забор воды был больше, ее диаметр нужно делать как можно больше. Но при этом стоит учитывать, что слишком большой зазор может спровоцировать заклинивание инструмента.

Не меньшее внимание нужно уделять длине заготовки. Слишком длинная труба утяжеляет конструкцию и может стать, причиной заклинивая из-за перекосов. Короткая же, напротив, опасна тем, что она будет опускаться с перекосами, что значительно снизит ее эффективность

Короткая же, напротив, опасна тем, что она будет опускаться с перекосами, что значительно снизит ее эффективность.

Подбирать наружный диаметр заготовки следует относительно диаметра скважины. Он должен быть в среднем на 2 см меньше. Длина трубы может колебаться от 0.6 см до 1.5 м.

Толщина стенок также значительно влияет на эффективность водозабора. Чем она толще, тем больше масса, и желонка для скважины с большей силой ударяется об дно. И наоборот слишком тяжелая труба приведет к избыточной массе, что существенно усложнить ее подъем. В среднем диаметр стенок желонки должен составлять 2-4 мм в зависимости от ее длины.

Подбор оборудования

Выбор оборудование для обустройства вашей будущей скважины – один из важнейших этапов, так как именно от правильного выбора будет зависеть качество и срок ее работы

Наиболее важное оборудование, на выбор которого следует обратить внимание, это: насос, кессон, оголовок для скважины и гидроаккумулятор

Кессон или адаптер

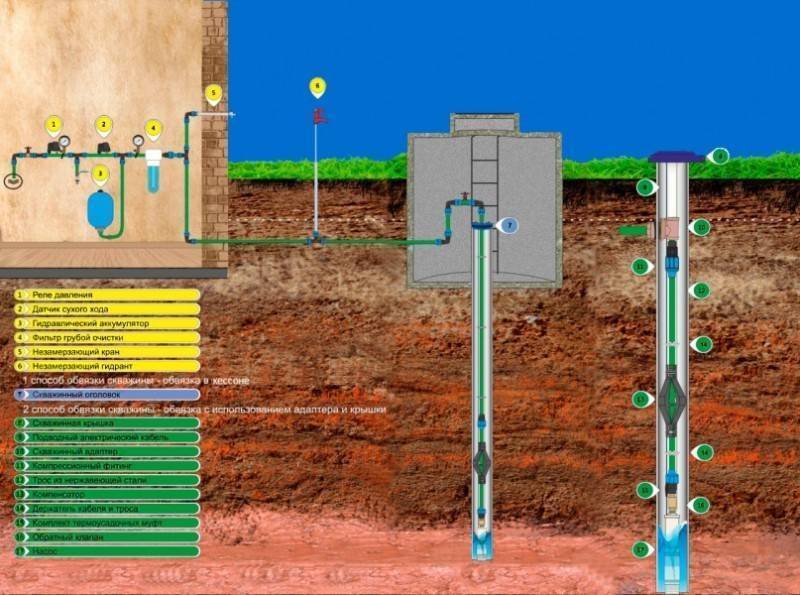

Принцип обустройства с кессоном или адаптером

Кессон можно назвать основным элементом конструкции будущей скважины. Внешне он напоминает емкость похожую на бочку и применяется для защиты оборудования от грунтовых вод и замерзания

Внутри кессона можно расположить все необходимое компоненты для автоматического водоснабжения (реле давления, мембранный бак, манометр, различные фильтры очистки воды и пр.), таким образом освободить помещение дома от лишнего оборудования.

Изготавливается кессон из металла либо пластика. Главное условие, чтобы он не был подвержен коррозии. Размеры кессона обычно составляют: 1 метр в диаметре и 2 метра в высоту.

Кроме  кессона можно также использовать адаптер. Он более дешевый и имеет свои особенности. Давайте ниже рассмотрим, что выбрать кессон или адаптер и какие у каждого из них преимущества.

Кессон:

1. Все дополнительное оборудование можно разместить внутри кессона.
2. Лучше подходит для холодного климата.
3. Долговечно и надежно.
4. Быстрый доступ к насосу и другому оборудованию.

Адаптер:

1. Для его установки не нужно дополнительно рыть яму .
2. Быстрый монтаж.
3. Экономично.

Выбирать кессон или адаптер также следует из типа скважины

К примеру, если у вас скважина на песке, многие специалисты советует обратить внимание на адаптер, так как использование кессона не всегда выгодно из-за небольшого срока службы такой скважины

Насосные агрегаты

Одним из ключевых элементов всей системы является насос. Принципиально можно выделить три типа:

1. Поверхностный насос. Подходит только, если динамический уровень воды в скважине не будет опускаться ниже 7 метров от земли.
2. Погружной вибрационный насос. Бюджетное решение, редко используется именно для системы водоснабжения, так как обладает малой производительностью, кроме того может разрушать стенки скважины.
3. Центробежные скважинные насосы. Профильное оборудование для систем водоснабжения из скважины.

Скважинные насосы широко представлены на рынке большим обилием производителей, на любой вкус и кошелек. Подбор характеристик насоса происходит по параметрам скважины и непосредственно вашей системы водотеплоснабжения.

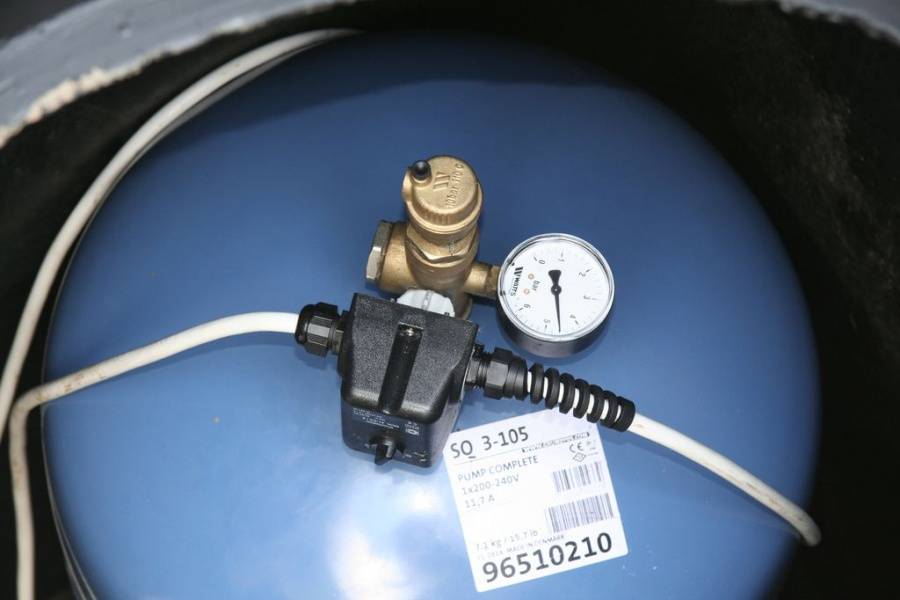

Гидроаккумулятор и реле

Ключевой функцией этого оборудования является поддержание постоянного давления в системе и накопление воды. Гидроаккумулятор и реле давления контролируют работу насоса, когда вода в баке заканчивается, в нем падает давление, что отлавливает реле и запускает насос, соответственно после наполнения бака, реле отключает насос. Кроме всего, гидроаккумулятор защищает водопроводное оборудование от гидроудара.

По внешнему виду гидроаккумулятор похож на бак, выполненный в овальной форме. Его объем в зависимости от целей может колебаться от 10 до 1000 литров. Если у вас небольшой загородный дом или дача, объема 100 литров будет вполне достаточно.

Гидроаккумулятор – аккумулирует, реле – управляет, манометр – отображает

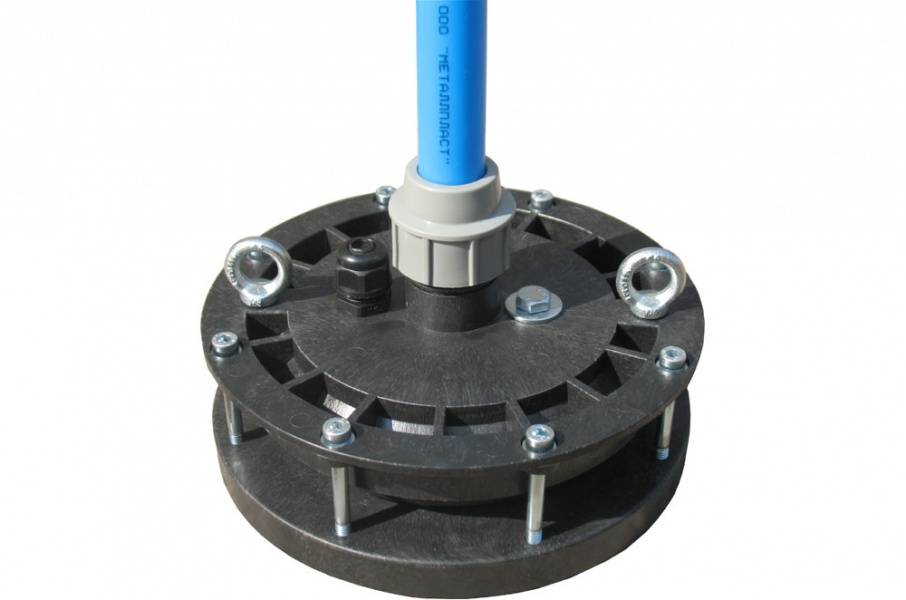

Оголовок для скважины

Для обустройства скважины также устанавливается оголовок. Основным его предназначением является защита скважины от попадания в нее различного мусора и талых вод. Другими словами оголовок выполняет функцию герметизации.

Оголовок

Артезианская скважина: схема устройства ↑

Существует несколько видов конструкций водозаборов. Самые распространенные среди них:

• однотрубная;
• двухтрубная;
• телескопическая;
• с кондуктором.

Выбор схемы устройства артезианской скважины зависит от нескольких факторов:

• уровня залегания пласта;
• требуемой производительности;
• особенностей труб обсадной конструкции;
• типа водоподъемного оборудования.

Это самый простой тип обустройства водозабора. В пробуренный шурф устанавливают одну трубу, которая используется как обсадная и эксплуатационная одновременно. Ее диаметр обычно составляет 133 или 159 мм.

Такую конструкцию можно выбрать только в тех случаях, когда сооружение строится на известняковом грунте без песка и глины. В скважинах этого типа уровень воды достаточно высок, поэтому насос можно установить на глубине 2/3 трубы.

Однотрубная конструкция – самая выгодная, однако для ее обустройства нужны практически идеальные геологические условия, что бывает редко.

Двухтрубную систему обустраивают на известняковых грунтах, где есть слои глины. В качестве обсадки устанавливают конструкцию большого диаметра – 159 или 133 мм. Она защищает эксплуатационную трубу от давления при движении грунтов.

Эксплуатационной колонной служит труба меньшего сечения – 133 или 117 мм. Ее устанавливают до водоносного горизонта, а если грунт неустойчивый – то до дна. Она может быть металлической или пластиковой. Выбор материала зависит от геологических условий местности и личных предпочтений владельца.

Такая технология устройства артезианской скважины применяется либо на слишком плотных грунтах, либо на сыпучих, склонных к обрушению. Конструкция состоит из труб, каждая из которых по диаметру меньше предыдущей.

Первая выполняет функцию обсадной. Вторую тоже используют как обсадную и ставят до слоя известняковой породы. Третья – эксплуатационная. Она наименьшего диаметра и, если предыдущие две обычно выполнены из металла, то эта может быть пластиковой. Устанавливают ее до водоносного пласта.

Это хороший вариант для грунтов с плывунами. Кондуктор представляет собой отдельную широкую трубу, задача которой – отсечь плывун. Труба предотвращает разрушение эксплуатационной колонны, защищая ее от избыточного давления, и может совмещаться с конструкцией кессона

Монтаж кондуктора – дорогостоящее мероприятие, и далеко не всегда в нем есть необходимость. Чтобы определить, насколько он уместен для конкретной скважины, нужны серьезные исследования. Их проводят профессионалы со специальным оборудованием.

Как сделать желонку для скважины

Определение размеров желонки

При определении габаритов учитывайте такие моменты:

1. Размеры снаряда должны соответствовать глубине и диаметру скважины. Длина желонки находится в пределах 0,8-3 м.
2. Для бурения используют более габаритный и поэтому тяжелый инструмент, однако большое изделие утяжеляют конструкцию, что может стать причиной ее заклинивания.
3. Слишком короткое может перекоситься и при перемещении будет задевать стенки.
4. Для очистки скважины применяйте небольшие желонки.
5. Чтобы определить диаметр снаряда, измерьте диаметр скважины и уменьшите его на 40 мм (он должен входить в трубу с зазором 2 см на сторону).
6. Величину щели можно менять, но только незначительно. Увеличенный зазор снижает эффективность выемки грунта, а слишком маленький может привести к повреждению стенок шахты или заклиниванию инструмента. Вынуть застрявший цилиндр непросто.
7. Рекомендуемая толщина стенок изделия — 2-4 мм, но можно выбрать трубы со стенками 10 мм, если необходимо увеличить его вес.

Инструкция по изготовлению желонки

Выполните следующие операции:

• Отрежьте от заготовки кусок трубы необходимой длины. Заточите нижнюю часть цилиндра с внутренней стороны, чтобы инструмент хорошо входил в грунт. Выполните закалку заостренного участка для его упрочнения.
• Перед тем как сделать желонку для скважины, найдите металлический шарик диаметром 40 мм (его размеры должны перекрывать 65-75 процентов внутреннего диаметра приспособления). Этот элемент клапана можно выточить на станке, отлить из свинца или вынуть от старого подшипника. Его нетрудно изготовить самостоятельно из резинового или пластикового мячика. Для этого шарик разрежьте пополам и наполните половинки дробью, перемешанной с любым водостойким клеем. После высыхания склейте обе части и прошлифуйте стыки.
• Изготовьте из толстого листа металла заглушку диаметром 40 мм. Выточите в ней воронкообразное отверстие с наружным диаметром 40 мм и внутренним 30 мм. Размеры внутреннего отверстия можно увеличить, если снаряд будет плохо наполняться.
• Проверьте прилегание шарика к седлу. Чем качественней обе поверхности, тем меньше грунта потеряется при подъеме желонки.
• Другую сторону шайбы оставьте ровной, но нередко ее также делают воронкообразной с небольшим уклоном внутрь цилиндра.
• Приварите шайбу к дну трубы, заведя ее внутрь на 10-20 мм. Установите в полость шарик. Чтобы он не поднимался слишком высоко, внутри цилиндра сделайте ограничитель, например, просверлите в стенке отверстие, установите в него болт, а головку прихватите сваркой. В противном случае грязь будет выпадать раньше, чем закроется клапан.
• В верхней части снаряда закрепите несколько рядов проволоки или мелкоячеистую сетку.
• Чтобы улучшить разрыхление песка и почвы, приварите к юбке желонки три клыка, выступающих на несколько сантиметров вниз.
• Приварите к верхней части инструмента толстый прут, к которому привяжите прочный шнур или закрепите тонкий трос для его подъема. Поднимите изделие за шнур и убедитесь, что оно висит строго вертикально. Перекосы желонки не допускаются.
• В верхней части цилиндра вырежьте специальные окна, которые помогут вытряхнуть грунт из нее.

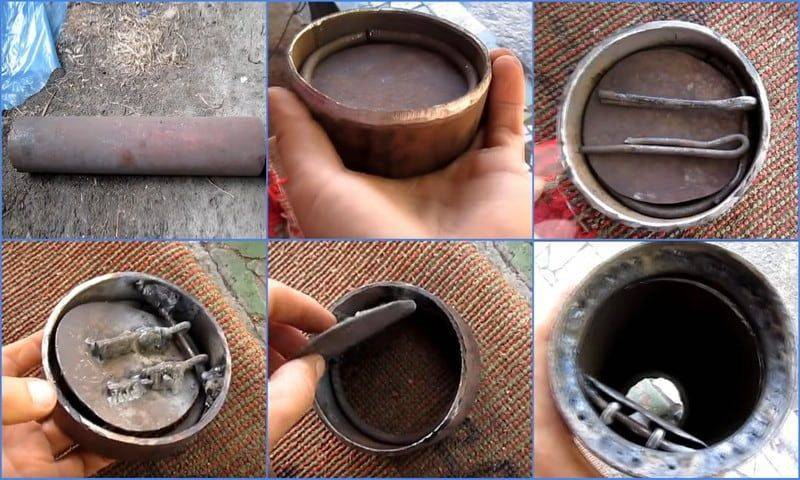

Желонка с лепестковым клапаном изготавливается следующим образом:

1. Отрежьте из заготовки диаметром 70 мм кусок трубы длиной 800 мм. На одной стороне, на расстоянии 10 мм от торца, просверлите через цилиндр сквозное отверстие диаметром 6-8 мм.
2. Подберите болт, длина которого позволяет продеть его сквозь отверстия и наживить гайку. Он не должен касаться стенки скважины.
3. Вырежьте из обычной двухлитровой бутылки клапан овальной формы. Меньший диаметр элемента должен быть равен 70 мм, больший — на 20 мм больше.
4. Вставьте в отверстия цилиндра болт и прикрутите к нему в двух местах клапан проволокой диаметром 2-3 мм в четырех местах. Петли можно сделать заранее и установить в них болт при сборке конструкции.
5. Немного загните пластину и установите ее в трубу.
