Советы по выбору шиберной заслонки
Необходимо помнить, что правильный подбор такого элемента, как шиберная заслонка, отражается в будущем не только на показателе тяги, но и на безопасности отопительной системы, частью которой является дымоход. Монтаж шибера выполняется на любые модели каминов и печей, кроме наиболее современных, в которых присутствует дефлектор.
Основные рекомендации по выбору шиберных затворов для дымоотводной коммуникации таковы:
- в случае если отопительный прибор функционирует за счёт переработки газа, то лучше приобрести поворотную модель затвора. Это связано с тем, что такие модели исключают возможность полного перекрытия дымоотводного канала. Таким образом, отопительная система будет более безопасной. Дымоход, который отводит продукты сгорания от газовой печи, должен во время эксплуатации перекрываться как минимум на 40 процентов;
- существуют отопительные системы, которые функционируют непостоянно (периодические). Закрытая заслонка, установленная в такой отопительной конструкции, как правило, пропускает пар во время поддачи, а открытая способствует образованию большого количества сажи на трубе, которая располагается ниже пластины;
- категорически не рекомендуется использовать поворотные элементы для монтажа в банных дымоходах.
Специалисты рекомендуют выполнить тщательный замер сечения дымоотводного канала перед тем, как приобретать шиберное изделие. Пожалуй, это является основным, что необходимо выполнить перед приобретением шибера.
Предлагаем ознакомиться СРУБ дома и бани ручной рубки купить под ключ во Владимире
Существует 3 варианта размещения заслонки относительно дымоотвода:
- Размещение в топке камина либо печи;
- Крепление по принципу «труба в трубу»;
- Установка в вентиляционной трубе.
Рассмотрим 2 первых варианта:
Размещая задвижку в топке печи, либо в выходном патрубке
В этом случае заслонку располагают на высоте не более 1 м от топки, на неутепленном участке трубы. Данное расположение удобно для регулировки заслонки.
Применимо для металлических дымоходов. Такой вариант установки не требует дополнительных креплений. При приобретении готовой системы следует устанавливать задвижку строго по инструкции производителя.
Регулировать тягу с помощью шибера –довольно просто. Изменяя положение в сторону увеличения зазора мы увеличиваем приток воздуха к огню и пламя разгорается сильнее. Уменьшаем зазор- тяга снижается. Задвижку закрывают после полного затухания пламени — так печь остывает гораздо быстрее.

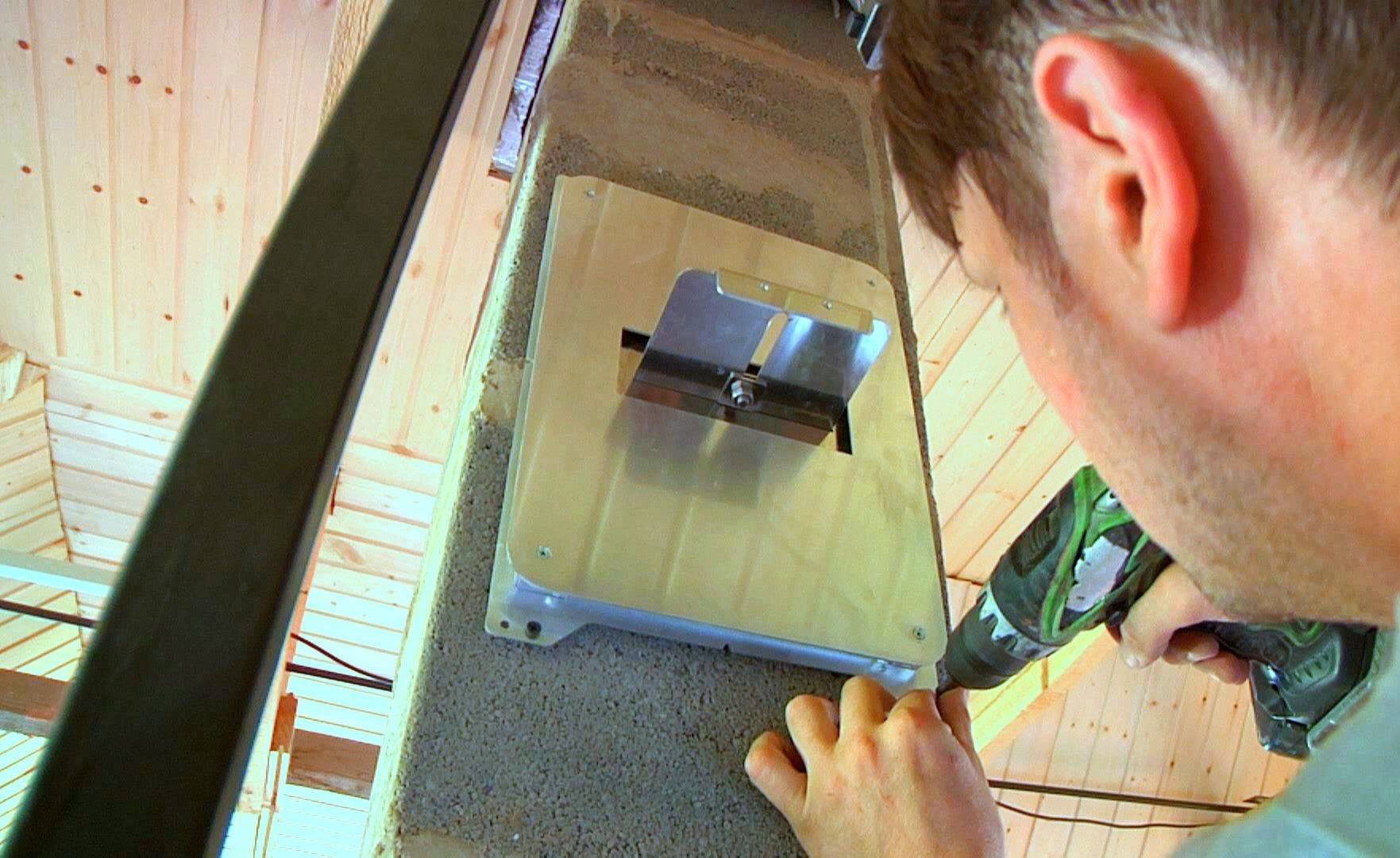

Самостоятельный монтаж
Если в доме имеется кирпичная печь, то нужно предпринять следующие меры:
- Сначала нужно выложить первый ряд из кирпичей дымоходной трубы.
- Следует выложить второй кирпичный ряд и сделать в нем отверстие для шиберной заслонки.
- В одном из кирпичей второго ряда сделать паз для ручки. Паз – это щель или выемка, куда вставляют определенный предмет.
Данная «операция» довольно проста и с ней может справиться каждый человек. Шибер также устанавливается для котлов, чтобы управлять отводом частиц газа – это повышает коэффициент полезного действия топливных ресурсов.
Подводя итоги, можно сказать, что шибер – это основная гарантия безопасности при печном отоплении. Шиберная заслонка – это обязательная часть в дымоходе, вентиляционной трубе и котле. Ее можно сделать своими руками, следуя алгоритму.
Смотрите видео, в котором описываются различные виды шиберов для дымохода:
Как выбирать водяные
Для правильного выбора устройства стоит учитывать:
- Область применения. Данные механизмы могут быть использованы в различных отраслях, и требования к ним также различаются.
- Диаметр. Так, небольшие элементы обычно находят бытовое применение, а крупные – на магистралях в сфере нефти и газа.
- Температура использования. Не каждая задвижка сможет выдерживать экстремальные температуры.
- Показатель герметичности. В некоторых трубопроводах могут присутствовать горячие испарения, что требует использования задвижки более высокого класса герметичности.
- Качество материала. Практически все современные элементы выполнены из чугуна или стали. Нужно учитывать особенности того и другого материала.
- Известный производитель. Нужно учитывать стоимость и срок гарантии. Как правило, китайские производители предлагают невысокую стоимость при небольшом сроке использования.
Разновидности
Регулирующие устройства для вентиляции различают:
- по форме;
- по типу управления;
- по способу установки;
- по материалу.
По форме закрывающие элементы бывают круглые или прямоугольные (квадратные). В каждом конкретном случае они подбираются таким образом, чтобы соответствовать форме воздуховода.
Круглые каналы обладают более высокой эффективностью, чем прямоугольные. Но бывает, что конструктивные особенности строения не позволяют везде установить воздухопропускные трубы из-за недостатка места.
Приходится использовать прямоугольные воздуховоды.
В современных вентиляционных системах можно встретить различные варианты схем управления запирающими клапанами. Самым дешевым и простым является ручное открытие и закрытие заслонок.
Но при таком способе управления трудно провести настройку системы. Поэтому существуют другие конструкции.
Чаще всего встречаются модели с электроприводом. На предприятиях и в общественных зданиях запирающие элементы нередко регулируются с помощью гидравлических или пневматических приводов.
Автоматизация функции управления регулировочными устройствами позволяет объединить их в одну цепь и управлять задвижками из единого центра.
Таким образом можно добиться максимально возможной синхронизации в работе всех шиберов, установленных в здании.
При установке регулировочных изделий используется два вида соединений: фланцевое и раструбное. Раструбное соединение применяется для воздуховодов круглого сечения, а фланцевое – для прямоугольных.
Шиберные регуляторы изготавливаются из разных материалов. Например, для дымоходов подвижные пластины делаются из нержавеющей стали, которая устойчива к высокой температуре и воздействию агрессивных сред.
В каналах с принудительным режимом вентилирования устанавливаются изделия из хромированной или легированной стали.
Для схем естественной вентиляции можно применять модели из оцинковки. Встречаются и пластиковые изделия.
Какой шибер лучше: поворотный или задвижка
В большинстве случае, шиберную заслонку делают из нержавеющей стали, толщина которой не более 1 мм. Эта деталь обязана выдерживать температуры до 900 градусов Цельсия, а также отличаться устойчивостью к коррозии металла и низким коэффициентом терморасширения.
Для того чтобы иметь возможность максимально обеспечить простоту эксплуатацию дымохода, а также создать благоприятные условия для очистки сажи, поверхность заслонки полируют.
Обычно шибер перекрывает до 86 % дымохода. Этот показатель является оптимальным для того, чтобы эффективно выводить продукты горения из печи.
Основные разновидности шиберной задвижки:
- Поворотный шибер. Дроссельная заслонка, представляющая собой металлическую пластину на вращающейся оси.
- Горизонтальный выдвигающийся шибер. Пластина, которая находится внутри шибера и регулирует процессы посредством обычного выдвижения.
Довольно часто на поверхности задвижки делают небольшие отверстия, позволяющие оставлять небольшой зазор даже при полном закрытии пластины. Эти требования предъявляет пожарная безопасность, обеспечивающая комфортное и безопасное использование каминов и печей. Поворотный же задвижной механизм при кладке печей и каминов используется реже из-за сложности его конструкции. А вот для газовых отопительных приборов он будет как нельзя более подходящий. Шиберная заслонка в данном случае больше служит защитой дымохода от попадания осадков нежели как регулировщик тяги.
Основные виды шиберных задвижек
Поворотный шибер. Его еще называют «дроссельская заслонка», которая представляет металлическую пластину, закрепленную на вращающейся оси. Ось, в свою очередь, крепится внутри патрубка дымовой трубы. Данное устройство имеет съемный вращательный диск, но при длительной эксплуатации он может прийти в негодность. Впрочем, схема поворотного механизма позволяет его ремонтировать и заменять своими руками. Преимуществом данного вида устройства является простота эксплуатации. Данный вид шибера не требует постоянного контроля со стороны владельца дома.
Из-за сложности конструкции своими руками, поворотный механизм реже используется при кладке камина или печи.
Шиберная конструкция необходима для дровяных печей и отопительных устройств, работающих на любом твердом топливе.
Поэтому для газового котла наиболее практичным решением будет монтаж именно поворотного механизма. Температура выходящих газов менее низкая, чем при работе твердого топлива, поэтому эксплуатация такого механизма будет наиболее удобной.
Задвижка на утепленном дымоходе
А вот от установки поворотного механизма в бане лучше отказаться. Дело в том, что она частично будет пропускать пар в закрытом виде. А в открытом виде такой механизм тяжело чистить.
Выполненный из нержавеющей стали, шиберный механизм полностью не обеспечит перекрытие дымохода, но при этом исключит возможность вырывания языков пламени через зольник в помещение.
Существует три варианта установки шибера.
- Установка заслонки в каминной топке. Для этого шибер монтируют на расстоянии 1 метра от отопительного устройства, что обеспечивает простую эксплуатацию.
- Вариант «труба в трубу» предполагает объединение шибера с другими элементами отопительной конструкции без дополнительно использования крепежа.
- Установка шиберной задвижки в вентиляционной трубе. Но такой вариант обычно используется с целью защиты двигателя вентилятора от перегрева во время его работы.
Но даже, если готовый комплект идет без этого элемента, шибер легко можно сделать своими руками, выбрав наиболее оптимальный для себя вариант механизма.
Преимущества и недостатки
Как любое инженерное решение, шибер имеет ряд преимуществ и недостатков.
Плюсы:
- Возможность регулирования тяги;
- Экономия топлива;
- Шиберы способствуют сохранению тепла.
Минусы:
- Устройства затрудняют чистку дымоходов;
- При неправильной установке шибер может клинить и отрицательно влиять на движение газов;
- Для правильной регулировки необходимо обладать определенными познаниями в области дымоотводящих систем.
Отличия выдвижного и поворотного шибера
Выдвижная заслонка позволяет регулировать рабочее сечение дымохода, поворотная – только открывать или закрывать трубу. Возможны, конечно, некоторые ухищрения — типа закрепления кабанчика в промежуточном положении разными способами, но заводская комплектация этого не предусматривает. Кроме того, поворотный шибер усложняет механическую чистку трубы.
Разновидности шиберных задвижек
Так как дымоходы бывают разными, то и наши шиберные задвижки тоже отличаются друг от друга. В основном это отличие заключается в форме и по способу функционирования. Существует несколько видов шиберных задвижек:
- Горизонтальная шиберная задвижка, которая выдвигается. Это самый распространенный вариант шиберной задвижки. Внутри конструкции находится пластина, которая является выдвижной, именно благодаря ей выполняется регулирования площади сечения. Чаще всего такую конструкцию используют для кирпичных дымоходов. Чтобы в закрытом положении элемента, дымовой канал не перекрывался на все 100%, в пластине делаются отверстия небольшого размера. Это делают не просто так, ведь технология создания соответствует противопожарной безопасности. Особенность горизонтального шибера – простота конструкции и простота монтажа, а также эффективность работы.
- Поворотный шибер. Он имеет и второе название – «дроссельская заслонка». Конструкция кардинально отличается от предыдущего варианта. Она выполнена в виде патрубка, внутри которого находится металлическая пластина. Только она не выдвигается, а находится на вращающейся оси. Устройство оборудовано съемным вращательным диском, который с течением времени приходит в негодность. Однако, за счет схемы поворотного механизма легко выполнить ремонт и заменить деталь самостоятельно. Задвижка размещается внутри трубы дымохода. Принцип работы заключается во вращении пластины, находящейся внутри. Преимуществом подобной конструкции шиберной задвижки является то, что она проста в эксплуатации. Владельцу дома не потребуется постоянно контролировать положение шибера.
Так как второй вариант более сложен в реализации, этот шибер для дымохода своими руками не делают. Чаще всего создают именно первый вариант – горизонтальную задвижку. Хочется отметить еще несколько нюансов. Шиберная задвижка нужна для дровяных печей и другого отопительного оборудования, которое работает на твердом топливе. Если же говорить о газовых котлах и работающих на жидком топливе, то шибер нужен больше для того, чтобы защищать конструкцию дымохода от проникновения внутрь атмосферных осадков, мусора и животных.
Если же говорить об установке поворотного шибера для бани, то этого лучше не делать. Почему? При работе конструкция станет частично пропускать пар в закрытом виде. А очистку в открытом виде выполнять сложно.
Есть три способа, как установить шибер:
- Монтаж изделия в каминной топке. Для этой цели ее устанавливают на расстоянии 100 см от устройства отопления (печь, камин, котел), благодаря чему эксплуатация упрощается.
- Способ труба в трубу основывается на объединении шиберной задвижки с остальными элементами системы отопления, без использования дополнительных крепежей.
- Монтаж задвижки непосредственно в трубе вентиляции. Цель такой манипуляции совершенно другая. Задвижка нужна больше для защиты каналов от проникновения внутрь посторонних предметов, мусора, осадков и животных. Это делается, чтобы защитить двигатель вентилятора.
Есть два варианта, как действовать, если потребуется установить задвижку. Первый – просто купить комплект и самостоятельно выполнить монтаж согласно инструкции от производителя. Второй – сделать шибер для дымохода самостоятельно. Мы рассмотрим варианты создания как поворотного, так и горизонтального устройство.
Изготовление шибера своими руками
Ели задвижка не входит в комплект к дымоходной системе, то можно приобрести ее отдельно или же сделать самостоятельно. Конструкция таких приспособлений совершенно проста, поэтому соорудить шиберную заслонку при наличии навыков работы с болгаркой и сварочным аппаратом может практически каждый:
Изначально делаются замеры будущего изделия
Здесь особо важно правильно размер отверстия трубы дымохода, учитывая каждый миллиметр. Величина внутренней стороны рамки должна соответствовать сечению трубы
Внешнее значение сторон можно определить, прибавив, к внутренним показателям по двадцать пять сантиметров.
Изготавливается рамка их прочной нержавейки. Полки ее уголков должны быть по четыре сантиметра. Все стыки рамки соединяются с помощью сварки.
После этого проделывается отверстие, в которое будет вставляться ось. Для вращения пластины под углом дырки в рамке просверливают по диагонали. Для прямого оборота необходимо сделать отверстия по центру параллельных сторон рамки.
Затем сваркой приваривают втулки. Их делают из трубы длинной не более двенадцати с половиной сантиметров. Установленный через втулки прут должен вращаться свободно.
Из листа нержавейки вырезается с помощью болгарки пластина. Ее размер должен быть соответствовать сечению трубы дымохода. Все края заслонки шлифуются болгаркой с диском.
Готовую пластину нужно вставить в рамку и прикрепить при помощи сварочного аппарата к оси, оставляя зазор между рамкой более одного сантиметра.
С одной стороны рамки устанавливается ограничитель для фиксации пластины в необходимом положении.
К оси крепится ручка с помощью, которой можно открывать и закрывать заслонку.
Для пластины используется сталь толщиной два или три миллиметра. Все детали шибера должны быть сделаны из одного жаростойкого материала. Конец ручки можно декорировать деревянной рукояткой.
От качества шиберной заслонки и правильной ее установки зависит эффективность и безопасность работы отопительных агрегатов. Поэтому при покупке или самостоятельном изготовлении изделия необходимо точно определить параметры дымохода и технические особенности системы обогрева.
Как подключить двухканальный коаксиальный дымоход к котлу
Одна из распространенных ошибок при подключении коаксиальной системы дымоудаления – это использование подручных средств, что является грубым нарушением техники безопасности и эксплуатации. Нормы предписывают использовать специальный адаптер для подсоединения. Запрещается устанавливать самостоятельно изготовленный патрубок из отрезка нержавеющей трубы.
Сразу после выходного патрубка, монтируют тройник с конденсатосборником, после чего поднимают трубу вверх на 0,5-1 м., устанавливают угол и выводят дымоход через стену. Перед вводом в эксплуатацию проверяют качество тяги.
Сборка без ошибок
Первым шагом при монтаже дымохода будет подготовка отверстия в стене. Его диаметр должен соответствовать трубе, которая выводится наружу.
Затем соединяют дымоход с выходной горловиной котла, используя для фиксации хомут. Собранная конструкция закрепляется болтами с обеих сторон. Далее приступают к сборке самого дымохода. Его детали соединяются друг с другом при помощи хомутов, с целью обеспечения их надежности. Сверху на них надевают декоративные накладки. Их функция сохранение дизайна помещения.
Какой бы простой не казалась установка и устройство коаксиального дымохода для ее выполнения нужны определенные знания. Ведь при неправильно проведенных расчетах системы вывода продуктов горения дым, угарный газ могут поступать в помещение.
Монтаж наружного дымохода
- Наружном
- Внутреннем
Первый применяют в случае, если здание уже построено. До того, как приступить к монтажу определяют место для расположения системы и для входа дымохода.
На наружной стене отмечают, где будет располагаться выход. При его выполнении следует придерживаться правил пожарной безопасности. После того, как отверстие необходимого диаметра готово приступают к монтажу дымохода.
Для этого предварительно проводятся все внутренние работы: соединение трубы с котлом при помощи секционного одноконтурного колена и двухконтурного тройника. Последний необходим для закрепления системы в вертикальном положении. Далее дымоход укрепляется кронштейнами на поверхности стены.
Соединение агрегата и дымохода выполняют с помощью тройника. При этом крепление звеньев осуществляется цепочкой (нижние должны заходить в верхние). Такая конструкция позволяет дыму выходить беспрепятственно.
Двухконтурные трубы соединяются с применением переходного узла. Места стыков скрепляют используя хомуты.
Проверка работоспособности конструкции
После того, как все этапы монтажа успешно выполнены необходимо проверить:
- Надежность закрепления соединительных частей дымохода
- Правильность расположения дымоотводящей трубы (она должна быть немного наклонена)
- Отсутствие преград в месте выхода конструкции наружу
Только убедившись в правильной установке оборудования отверстие в стене закрывают декоративными накладками. Их крепление осуществляется на строительный клей или жидкие гвозди. Отверстие вокруг дымохода рекомендуется запенить, это позволит избежать поступления в помещение холодного воздуха и накоплению конденсата.
Тонкости установки
При раструбной установке «труба в трубу» заслонка монтируется в торцы воздуховода и не требует использования крепёжных элементов. Стыковочные швы при этом тщательно промазываются силиконовым герметиком. Если предполагается отведение горячего или насыщенного влагой воздуха, следует использовать жаропрочные и водостойкие составы. Пользоваться вентиляцией разрешается лишь после полного затвердевания материала. Помимо герметика, хорошие результаты даёт использование бутило — каучуковой ленты, способной переносить температуры в 100 и более градусов. Чуть меньшей жаропрочной способностью обладает термоусадочный манжет, содержащий термоплавкий клеевый слой. Такой уплотнитель способен работать при повышенной влажности и температуре до 80 градусов.
Фланцевый способ применяется при установке шиберов на воздуховодах прямоугольного сечения и регламентирован СНиП 3.05.0185.
- Главным условием установки является использование крепёжных деталей. Они изготавливаются из материалов высокой прочности и способны противостоять агрессивным воздействиям внешней среды.
- Фиксация фланцев должна производиться при помощи четырёх и более болтов, причём все они должны быть расположены по одну сторону установленного фланца.
- При расположении устройства в горизонтальных плоскостях, головки болтов крепления должны быть сверху.
- После установки необходимо проверить ход заслонки. Шибер должен свободно открываться и закрываться, не болтаясь при этом и не застревая.
- Фланцевое соединение требует проведение обязательных мероприятий по герметизации, для которых можно использовать пористый поролон или термоусадочную мастику из битума и полимеров.
- При установке моделей с электроприводом необходимо позаботиться о наличии источника питания напряжением 220 вольт рядом с заслонкой.
Благодаря простоте конструкции и лёгкости установки, выдвижные изделия могут быть сконструированы самостоятельно. Однако использование самодельных моделей допустимо лишь при установке их в вентсистемы. При планировании установки шиберных заслонок в систему дымоотвода дровяной печи или камина, настоятельно рекомендуется использовать модели заводского исполнения. Это обусловлено требованиями техники пожарной безопасности, неукоснительность исполнения которых строго обязательна.
Шиберная задвижка является важным звеном вентиляционной системы. С её помощью производится регулировка интенсивности воздушных потоков, входящих в помещение, не допускается проникновение холодного воздуха в зимнее время.
В видео ниже дается подробный ответ на вопрос о том, нужен ли шибер для дымохода.
Монтаж труб
Прежде чем осуществлять монтаж гофрированного дымохода необходимо приготовить весь материал и инструменты. В их число входят:
- непосредственно сама гофра необходимого сечения и длины;
- металлические кронштейны;
- металлический скотч;
- адаптеры;
- резиновые уплотнители;
- роликовый труборез или болгарка.
Несмотря на простоту монтажа гофры для дымохода, ее установка требует соблюдение определенных правил. Ведь она служит каналом вывода угарных газов, образующихся при горении.
- Диаметр трубы должен соответствовать диаметру выходного отверстия прибора отопления.
- При переходе между этажами необходимо использовать пожаробезопасный футляр.
- Крепление должно производиться герметично. Все детали плотно соединяются между собой, зазоры недопустимы.
- В жилых помещениях проводить дымоходы нельзя. Также запрещается выводить эти каналы на закрытые лоджии или балконы.
- При проведении трубы через стефны или потолок обязательно устанавливается фартук из металлической пластины, уложенной на лист асбеста.
- В том случае если стена или потолок выполнены из пожаробезопасных материалов расстояние между их поверхностями и трубой должно быть не менее 5 см. При использовании в строительстве дома горючих материалов этот параметр увеличивается до 25 см. Допускается расстояние в 10 см, но в этом случае поверхность стены должна быть изолирована стальной пластиной, уложенной на лист асбеста трехмиллиметровой толщины. При этом она должна выступать за края трубы на 15 см.
- Устанавливать зонт на дымоходе газового отопительного прибора запрещается.
- Не допускается провисания гофры.
Начинается монтаж с присоединения гофрированной конструкции к выходному каналу прибора отопления с помощью резиновых уплотнителей. Ее кромка должна быть ровной без заусениц.
Металлическими кронштейнами гофра крепится к стене в вертикальном положении. Между собой элементы закрепляются металлическим скотчем. При разном диаметре труб во время соединения применяются специальные адаптеры.
Принцип работы шиберного механизма
Механизм включает:
- корпус,
- шибер,
- стойку,
- уплотнительные элементы,
- сальниковый уплотнительный узел.
Усилие, посредством которого регулируется движение шибера передается посредством штока.
Герметичность обеспечивается посредством сильного прижатия шиберного элемента к уплотнителям напором движущейся среды. Конструкция шиберов может включать выдвижной или невыдвижной шток. Фиксированный шток широко используется при установке шибера в ограниченном пространстве.
Корпус
Корпуса задвижек могут быть цилиндрической или прямоугольной формы. Они могут быть цельнометаллическими или сборными (например, сварными). Корпуса могут быть оснащены съемной нижней крышкой и сквозным шибером. Корпуса изготавливаются из высокопрочного чугуна, цветного металла или легированной стали.
Материал, из которого изготовлена задвижка оказывает прямое влияние на ее устойчивость к агрессивным средам. Так, чугунные элементы хуже противостоят воздействию:
- дизтоплива,
- моторного масла,
- бензина,
- индустриального масла.
Для того, чтобы снизить стоимость задвижки и повысить ее устойчивость к воздействию агрессивной среды, используются комбинированные задвижки – корпус из чугуна, а шибер — из легированной стали. В случае, если воздействию агрессивной среды подвергается чугун, его в целях сохранения покрывают эпоксидной смолой. В некоторых случаях в агрессивных средах используются шиберы с корпусами из высокопрочного ПВХ.
Нож
Он может быть изготовлен из толстой прокатной плиты, имеющей уплотнительные
параллельные элементы. Ножевой элемент имеет проходное отверстие, полученное сверлением. Диаметр отверстия должен равняться диаметру патрубка, к которому крепится шибер.
Шиберный элемент может иметь заостренную кромку, которая может идти под углом к закрываемому отверстию или закрывать его прямо. Это позволяет разделить элементы шиберов:
- на ножевые
- и гильотинные.
Заточенный элемент ножа позволяет легко перекрывать отверстия, через которые проходит вязкая или твердая среда. От величины заострения зависит возможность максимально быстрого перекрытия отверстия трубопровода.
Для изготовления ножей используется высокопрочная легированная сталь. Нож подвергается полировке, обеспечивающей максимально легкое скольжение по уплотнительным элементам и максимально плотное примыкание к краю уплотнителя или трубопровода. Качественная полировка позволяет предотвратить торможение или заклинивание при перекрытии потоков сред, имеющих большое количество твердых включений.
Уплотнители
Могут использоваться два вида уплотнителей: металлические, из синтетических компонентов.
- В нефтехимической отрасли как уплотнительный материал используется нитриловая резина.
- При работе с маслами и топливом в условиях пониженной температуры хорошо подходит уплотнитель на основе резиновой смеси и СКН.
- В фармацевтической и пищевой промышленности широко применяются уплотнители на основе силикона.
Сальник обеспечивает герметичное прилегание верхней части устройства. Его набивка состоит из хлопчатобумажного волокна, синтетических полиматериалов, графитосодержащего материала.
Типы соединения с трубопроводами
Устройства крепятся к трубопроводам посредством:
- фланцевого,
- межфланцевого,
- приварочного соединения.
Усиление герметичности шибера при межфланцевом или фланцевом соединении усиливается посредством специальных прокладок.
Изготовление своими руками
Простота конструкции пластины шибера для дымохода позволяет сделать ее своими руками, чтобы обеспечить в дальнейшем регулирование тяги в нем.
Вариант 1. Изготовление поворотного шибера из нержавейки
Мы предлагаем подробную инструкцию изготовления заслонки уже при готовом печном отоплении, когда конструкция выполнена, но механизм шибера был не предусмотрен.
Для изготовления и установки шибера своими руками вам понадобятся следующие материалы:
- болгарка, отрезной и шлифовальный абразивный круг;
- дрель;
- метчик;
- масло для смазки метчика при нарезке резьбы;
- молоток;
- тиски;
- плоскогубцы;
- сварка;
- керн;
- электроды для нержавеющей стали;
- циркуль;
- рулетка;
- маркер перманентный.
Из материалов следует сразу подготовить:
- лист нержавеющей стали толщиной 1.5 -2 мм.
- трубку нержавейку с внутренним диаметром 6 мм;
- 2 болта 8мм,
- гвоздь (или металлический прут).
Когда все инструменты и материалы подготовлены, можно приступать к выполнению работ.
- Измерьте внутренний диаметр трубы и отметьте его на листе нержавеющей стали с помощью циркуля.шаг 1
- Теперь с помощью болгарки вырежьте круг по выполненной разметке.Шаг 2
- Примеряем вырезанную заслонку, при необходимости дорабатываем шлифовальным кругом до тех пор, пока она четко не будет входить в трубу.Примеряем заслонку
- Возьмите подготовленную трубку из нержавеющей стали и приложите к готовому кругу. Отмерьте маркером по размеру заслонки. Делаем ее меньше внутреннего диаметра на 3 мм с каждой стороны.Шаг 4
- Отрезаем трубу болгаркой с отрезным кругом.
- Рассверливаем внутреннее отверстие в трубке 6,8 мм для нарезки резьбы. При сверлении необходимо периодически смазывать машинным маслом внутреннюю поверхность трубки.Рассверливаем трубку
- Нарезаем с двух сторон трубки метчиком резьбу 8мм, не забывая смазывать в процессе метчик. Для удаления нарезаемой стружки, необходимо через каждые пол оборота метчика по резьбе, делать пол оборота возврат.Шаг 5
- Теперь необходимо выполнить три отверстия в заслонке. Сразу с помощью маркера поставьте метки.
- Зажмите в струбцине трубку и заслонку и приварите трубку к заслонке через эти отверстия (сварные заклепки). Сварку начинаем производить с центрального отверстия, потом освобождаем любую одну струбцину и привариваем в освободившееся отверстие.Шаг 6
- Делаем разметку будущих отверстий на дымаре. Для того чтобы четко совпала ось отверстий, оберните трубу рулеткой и отмерьте центра по горизонтали и вертикали. Сверлим.Делаем разметку
- Собираем заслонку в трубку.Шаг 7
- Делаем шаблон для фиксатора заслонки.Шаг 8
- Переносим разметку на металлический лист. Можно использовать циркуль.Шаг 9
- Отмечаем середину для отверстий фиксатора, вырезаем и сверлим по разметке.
- Привариваем к трубе.Привариваем фиксатор
Вариант 2. Изготовление горизонтального выдвижного шибера из нержавейки
Для этого варианта необходимо приобрести уже готовую заводскую шиберную задвижку из нержавейки. Конструкция представляет рамку, внутри которой двигается механизм.
- Выложите 2 ряда печи или камина согласно используемой схеме порядовки.горизонтальный выдвижной шибер
- На ряду, где будет устанавливаться задвижка, вырезаем в кирпиче пазы. Это небольшие бороздки, в которые будет входить металлический элемент. Лучше всего для этих работ использовать угловую шлифовальную машину с кругом. Но если нет такого профессионального инструмента, то можно обойтись и напильником.
- Устанавливается заслонка.
- В боковом кирпиче необходимо вырезать углубление под ход ручки заслонки, ведь ее в процессе эксплуатации необходимо будет очищать от сажи.Перекрываем шибер рядом кирпичей
- Укладывается следующий ряд кирпичей и хорошо заделываются все образовавшиеся зазоры.
Как видите, изготовление шибера не требует много времени и большого опыта. Вместе с тем, это очень важная деталь, которая позволит существенно повысить эффективность работы котла или камина.
Монтаж дымохода своими руками
Установка гофрированной трубы из нержавейки производится в следующем порядке:
- на начальной стадии производится разметка в месте прохождения воздуховода и определяются места расположения крепежных элементов;
- просверливаются отверстия и производится крепление фиксаторов-зажимов;
- дымоотвод закрепляется на выходном патрубке при помощи хомута;
Установка воздухоотвода на выходящий патрубок
- устанавливается прямой участок соответствующей длины;
- производится прокладка и фиксация гофрированной трубы до дымохода (вентиляционной системы);
- устанавливается переходник;
- гофротруба вводится в систему и фиксируется хомутом.
Подключение к вентиляции
Перед введением в действие системы отвода продуктов горения требуется проверить уровень тяги и герметичность.
При строительстве частного дома одним из важных элементов является установка котельного оборудования, в конструкционной схеме которого в обязательном порядке предусматривается наличие дымохода.
Изготавливается он из различных материалов – кирпича, керамики, металла. Но что делать, если траектория дымохода имеет разные углы наклона, изгибы либо нуждается в соединительных элементах? В этом случае идеальным вариантом является установка гофрированного дымохода.
