С помощью каких устройств можно эффективно защитить скважинный насос от сухого хода

Как пользоваться?

При эксплуатации аппарата следует помнить основные правила:

  1. Установку своими руками следует производить в сухом и желательно, отапливаемом помещении.
  2. Обязательно защитить прибор от попадания на него воды. Если он расположен не в помещении, нужно соорудить крышу.
  3. Насос необходимо прочно закрепить, поскольку при работе он может смещаться.
  4. Регулярно проводить осмотр всех соединений и труб на наличие протечек.
  5. Проверять износ фильтра, при наличии повреждений заменить.
  6. Проверять наличие воды в помпе, своевременно доливать, не допустив ее опустошения.

Маленький вес, низкая цена, хорошая мощность и возможность установки своими руками отличают этот вид насосов от прочих. Главное не забывать, что глубина с которой они могут поднимать воду, ограничивается отметкой в девять или десять метров, и не допускать попадания в конструкцию мелких абразивных частиц. И тогда насос прослужит вам долгое время. В других наших статьях вы можете ознакомится с пластиковым унитазом для дачи и почему протекает унитаз.

Подготовка сопутствующих монтажу материалов

Застрявший в обсадной трубе насос может стать изрядной головной болью. А вытаскивать (как и опускать) его необходимо с помощью специального троса. Если насос уже укомплектован полимерным шнуром, необходимо убедиться в его высоком качестве и достаточной длине. Иногда разумнее приобрести этот элемент отдельно.

Считается, что надежный трос или шнур должен быть рассчитан на нагрузку, которая как минимум в пять раз превышает вес закрепленного на нем оборудования. Разумеется, он должен хорошо переносить воздействие влаги, поскольку часть его будет постоянно находиться в воде.

Если устройство подвешивают относительно неглубоко, менее чем в десяти метрах от поверхности, нужно позаботиться о дополнительной амортизации техники во время ее работы. Для этого используют кусок гибкой резины или медицинского жгута. Металлический трос или проволока для подвески не подходят, поскольку они не гасят вибрацию, но могут разрушить крепление.

Для электропитания насоса предназначен специальный электрокабель. Его длина должна быть достаточной, чтобы кабель лежал свободно и не был натянут.

Для подачи воды от насоса к домовому водопроводу используют специальные пластиковые трубы. Рекомендуются конструкции диаметром от 32 мм или больше. Иначе напор воды в системе будет недостаточным.


Для монтажа погружного насоса используют специальный кабель, который рассчитан на длительную работу под водой. Его сечение должно соответствовать техническим требованиям, указанным в паспорте изделия

Трубы можно использовать и металлические, и пластиковые. По поводу соединения металлических труб существуют разногласия. Некоторые специалисты возражают против резьбового соединения, как менее надежного. Рекомендуется использовать фланцы, причем болт должен находиться сверху, это предотвратит его случайное падение в скважину.

Но резьбовое соединение в скважинах применяется вполне успешно. При монтаже в обязательном порядке используется подмотка. Некоторые специалисты рекомендуют взять вместо привычной ФУМ-ленты или пакли льняное полотно или уплотнительную ленту “Tangit”. Льняную подмотку дополнительно укрепляют силиконовым герметиком или подобным материалом.

Характеристики водоподяющей трубы следует подбирать в соответствии с условиями ее работы. Для глубины до 50 метров используют трубы ПНД, рассчитанные на давление в 10 атм. Для глубины 50-80 м понадобятся трубы, способные работать под давлением 12,5 атм., а для более глубоких скважин используют трубы на 16 атм.

Помимо насоса, труб и шнура или троса перед тем, как установить погружной насос в скважину, рекомендуется запастись следующими материалами:

  • хомутами для закрепления электрического кабеля на трубе;
  • обратным клапаном;
  • манометром;
  • запорным краном для водопроводной трубы;
  • стальным узлом крепления;
  • кабелем электропитания и т.п.

Перед присоединением трубы к насосу на его выходной патрубок следует прикрепить ниппельный переходник. Обычно современные погружные насосы комплектуются таким устройством, но если его нет, этот узел нужно купить отдельно.

Следует помнить, что для прокачки скважины непосредственно после бурения, т.е. для удаления из скважины большого количества очень грязной воды, такой насос использовать нельзя. Он быстро выйдет из строя. Обычно скважину прокачивают отдельным насосом, который и стоит дешевле, и при работе с грязной водой функционирует лучше.

Виды скважинных насосов

Насосное оборудование подразделяется на два основных вида:

  1. Погружные;
  2. Поверхностные.

Они различаются, прежде всего, по месту размещения. Поверхностные располагаются в кессоне скважины или непосредственно в доме, погружные – размещаются в стволе обсадной трубы скважины, в массиве воды. Имеют они и конструктивные отличия – кроме основного типа, центробежных насосов.

Существуют другие типы механизмов – поршневые ручные, мембранные, насосные станции и так далее. По внешнему виду погружные насосы имеют форму цилиндра, поверхностные – корпус насоса с электродвигателем воздушного охлаждения.

Что такое погружной колодезный насос, его достоинства и область применения

В отличие от скважин, колодцы имеют невысокую глубину залегания до 15 метров, если при их устройстве используют бетонные кольца, а также глубиной до 25 метров и более в конструкциях пластиковых колодцев со стенками из высокопрочных гофрированных полиэтиленовых труб (Корсис).

Для водозабора из колодцев при расстоянии водного зеркала от поверхности менее 9 метров широко применяют поверхностные водопроводные насосы или насосные станции центробежного принципа действия с автоматикой, отличающиеся бюджетной стоимостью и простотой эксплуатации. Если статический уровень источника водоснабжения больше 9 метров, или он опускается при водозаборе на большую глубину (динамический уровень), приходится использовать в колодце погружной электронасос.

Основной параметр погружных видов – высокие напорные характеристики, позволяющие подавать воду на большие расстояния при удаленном расположении источника от дома.

Специально предназначенные для водозабора из колодцев центробежные электронасосы оснащены поплавковыми выключателями, предотвращающими их работу при понижении водного уровня в источнике до определенных границ.

Рис.2 Схема домашнего водоснабжения с водозабором из колодца электронасосом Джилекс

Погружной колодезный насос для систем индивидуального водоснабжения при бытовом использовании может выполнять следующие функции:

  • Производить водозабор для снабжения частного дома с глубин более 9 метров, обеспечивая объем подачи в широких пределах.
  • Подавать воду на поверхность для полива, с его помощью можно наполнять бочки, цистерны и различные емкости водой, которой после прогрева на воздухе поливают огород. Если на участке организован капельный полив, с помощью погружного электронасоса можно наполнять цистерну большого объема и отключать его поплавковым выключателем, установленным на стенках емкости, при заполнении.
  • Погружной колодезной помпой можно наполнять бассейны, искусственные водоемы, пруды или откачивать из них воду.
  • В критических ситуациях при затоплении во время весеннего паводка подземных подвалов, гаражей, погребов и других помещений, электронасосом можно откачать воду, если она не сильно загрязнена, или установить на его всасывающий патрубок самодельный фильтр, препятствующий попаданию частиц грязи в рабочий механизм.
  • Погружным электронасосом можно сразу залить теплоноситель в систему отопления непосредственно из колодца или бочки, с необходимым для ее работы давлением около 1,5 бара, или наполнить с его помощью расширительный бак, расположенный на чердаке дома.
  • Некоторые виды погружных насосов (вибрационные, винтовые) эффективно используют для борьбы с заиливанием источников водоснабжения – для этого агрегат отпускают в колодец на небольшое расстояние от дна и с его помощью выкачивают замутненную жидкость.

Колодцы собирают воду из неглубоких водяных пластов (верховодка), и рассчитаны на применение механических средств подачи с помощью ворота и ведра. Если на участке планируют производить водозабор воды для постоянного снабжения жилого дома с помощью электронасоса, намного проще и дешевле пробурить неглубокую абиссинскую скважину (многие производят бурение своими руками) и использовать ее в качестве водного источника. Использование колодца оправдано лишь в том случае, если на участке полностью отсутствует или часто пропадает электроэнергия.

Рис. 3 Колодезный электронасос для водоснабжения дома в источнике

Виды насосов для подъема воды на поверхность

Сейчас есть несколько видов насосов, которые используются для выкачивания жидкостей с глубины. Основные среди них такие:

  • поверхностно установленные;
  • погружные вибрационные;
  • погружные центробежные (ротационные).

Первый тип оборудования характерен тем, что механизм находится на поверхности, тогда как в воду помещена присоединенная труба (шланг), по которой и происходит всасывание воды. Поверхностно расположенные помпы имеют ограниченную глубину подъема жидкости (до 9 метров), поэтому рассматривать их как полноценное скважинное оборудование не приходится. С помощью таких приборов можно поднять жидкость только с поверхностных водоносных пластов (верховодки), где вода по качеству годится разве что для полива.

Погружные вибрационные насосы, которые работают за счет движения мембраны и системы клапанов, просты конструктивно, недороги и могут выкачивать воду с глубины до 30-40 метров (в зависимости от мощности модели). Однако в водоносных глубинных колодцах такое оборудование устанавливать категорически не рекомендуется по нескольким причинам:

  • сильная вибрация разрушает конструкцию скважины;
  • возникающая во время работы сильная турбулентность поднимает со дна водяной шахты ил и песок, которые загрязняют воду;
  • форма вибрационных насосов не приспособлена к использованию в узких обсадных трубах, поэтому устройство часто застревает в них, после чего приходится проводить дорогостоящие ремонтные и восстановительные работы.

В водоносных скважинах средней и большой глубины используется оборудование только ротационного типа. Центробежные погружные насосы специально предназначены для работы в условиях узких скважинных стволов и при правильной эксплуатации служат от 10 до 20 лет. Что собой представляет такой вид устройств, рассмотрим дальше.

Виды датчиков сухого хода и особенности их работы

Дорогостоящие модели насосов уже имеют встроенные датчики защиты от сухого хода. В частности, все насосы от производителя Grundfos уже изначально укомплектованы подобными датчиками. При эксплуатации более дешевых агрегатов датчик сухого хода для погружного насоса приходится устанавливать дополнительно. Попробуем разобраться в тонкостях устройства и работы датчиков сухого хода различных типов.

Всего существуют 3 категории датчиков: реле защиты, датчики уровня, датчики потока воды и ее давления.

Датчики уровня воды

Данная категория оборудования предназначена для измерения фактического уровня воды в колодце или водной скважине. Могут использоваться датчики двух типов:

1. Поплавковый выключатель. Схема подключения датчика сухого хода для насоса должна быть выстроена так, чтобы его контакты были включены в цепь питания двигателя помпы. Поплавок находится на плаву. Когда уровень воды падает, поплавок изменяет свое местоположение, его контакты автоматически размыкаются, в результате чего питание насоса отключается. Это наиболее простой вид защиты, отличающийся надежностью и простотой работы.

2. Датчик контроля уровня воды. Рассмотрим более подробно такой датчик сухого хода для насоса и его принцип работы. Это реле, состоящее из двух отдельных датчиков, опущенных на разную глубину. Один из них погружается до минимально возможного уровня функционирования насоса. Второй датчик размещается немного ниже. Когда оба датчика находятся под водой, между ними течет небольшой ток. Если водный уровень уменьшается ниже минимального значения, ток течь перестает, срабатывает датчик и размыкает цепь питания.

Датчик уровня для насоса

Датчики, осуществляющие контроль за уровнем воды, хороши тем, что позволяют отключать насос еще до того, как корпус агрегата окажется над поверхностью воды. Следовательно, оборудование надежно защищено от повреждения.

Реле защиты

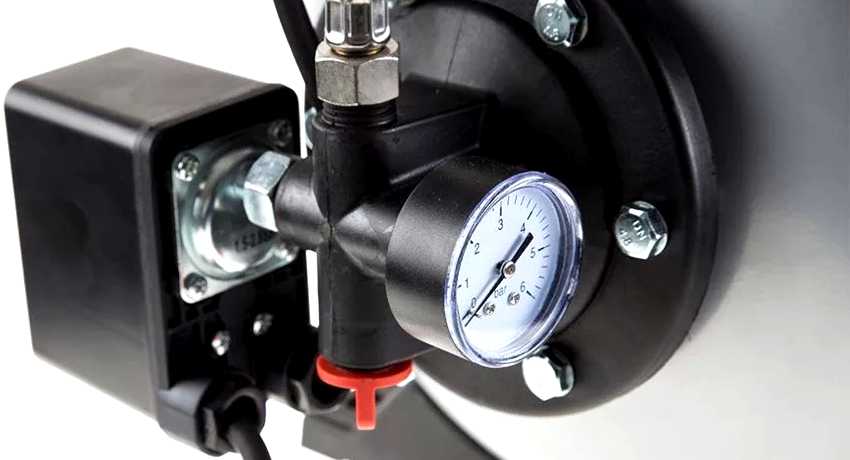

Это электромеханическое приспособление, контролирующее давление воды, протекающей через насос. При падении давления цепь питания насоса размыкается. Реле защиты от сухого хода насоса состоит из мембраны, контактной группы и нескольких проводов.

Мембрана следит за давлением воды. В рабочем положении она разомкнута. Когда давление падает, мембрана сдавливает контакты реле. При замыкании контактов насос отключается. Мембрана срабатывает при давлении 0,1-0,6 атмосфер. Точное значение зависит от выставленных настроек. Падение давления до такого уровня свидетельствует о наличии таких проблем:

  • давление воды упало до минимального значения. Это может произойти по нескольким причинам. В том числе, потеря производительности самим насосом по причине выработки ресурса;
  • засорился насосный фильтр;
  • насос оказался выше уровня воды, в результате чего давление упало до нуля.

Реле защиты может быть вмонтировано в корпус насоса или устанавливаться на поверхности как отдельный элемент. Если система прокачки воды включает в себя гидроаккумулятор, то защитное реле устанавливается совместно с реле давления, перед гидроаккумулятором.

Установка реле защиты насоса от сухого хода при использовании гидроаккумулятора

Датчики потока и давления воды

Существует 2 вида датчиков, контролирующих прохождение рабочей среды через насосный агрегат и обеспечивающие защиту от сухого хода насоса. Это реле протока и контроллеры протока, которые и будут рассмотрены ниже.

1. Реле протока — это устройство электромеханического типа. Они бывают турбинные и лепестковые. Принцип их работы также различается:

  • В роторе турбинных реле имеется электромагнит, который вырабатывает электромагнитное поле при прохождении воды через турбину. Специальные датчики считывают вырабатываемые турбиной электрические импульсы. Когда импульсы пропадают, датчик отключает помпу от питания;
  • В лепестковых реле имеется гибкая пластина. Если вода в насос не поступает, пластина отклоняется от своего первоначального положения, в результате чего механические контакты реле размыкаются. При этом питание насоса прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.

Пример датчика потокаТакие блоки выключают насосное оборудование, если отсутствует поток воды и включают его, если давление в системе упало ниже заданного уровня

2. Контроллеры протока (блок автоматики, прессконтроль). Это электронные устройства, отслеживающие одновременно несколько важных параметров водного потока. Они контролируют давление воды, сигнализируют о прекращении ее поступления, автоматически включают и отключают насос. Многие устройства оборудованы обратными клапанами. Высокая надежность обусловила и высокую стоимость данных приборов.

Чем опасен сухой ход для скважинного насоса ↑

В современных приборах в качестве материала для рабочих элементов чаще всего используется износостойкий пластик. Его преимуществом является высокая прочность и сравнительно низкая цена. Данный материал отлично справляется со своей задачей при условии соблюдения эксплуатационных требований. Одно из таких условий – постоянное наличие смазки и охлаждения, функцию которых выполняет рабочая среда, то есть вода.

При отсутствии охлаждающей жидкости пластиковые детали сильно перегреваются, пластик постепенно деформируется. Последствия для электронасоса могут быть самые печальные: от снижения производительности до заклинившего вала и сгоревшего двигателя.

Деформация деталей отчетливо видна во время разборки прибора, поэтому скрыть причину поломки от сервисной службы не получится. В этом случае гарантия на оборудование недействительна.

Устройство и принцип работы типового датчика

Чаще всего владельцами используются датчики механического типа. Их основное преимущество – независимость от электричества. Они не требуют выделения специальной розетки для включения устройства в работу. Эти приборы предназначены для включения и отключения насоса при достижении заданных показателей давления. Поэтому насос подключается к сети через датчик.

Строение прибора зависит от модели и производителя. Чаще дачники используют самое простое российское реле (+)

Самый простой и популярный механический датчик РДМ-5. Он состоит из таких элементов:

  • металлическая платформа;
  • мембрана;
  • поршень;
  • пружины;
  • регулировочные болты с гайками;
  • пластиковый корпус;
  • электрические контакты.

Более дорогие модели иностранных производителей могут иметь шкалу для регулировки, встроенный манометр и другие составляющие, которые позволяют выполнять самые разнообразные функции.

С датчиком давления воды значительно удобнее организовать полив грядок, клумбы, кустарников и газона

По количеству возможностей и стоимости можно выделить такие группы датчиков давления:

  • простое реле давления;
  • дополнительный датчик для защиты от сухого хода. Он идет в паре с простым реле, например, у фирмы Aquatica;
  • контроллер давления воды – сложный прибор с датчиком, манометром, многими другими функциями и достаточно высокой ценой.

Устройство электронных контроллеров со встроенным реле давления и манометром сложнее, чем у механических. Такие приборы, в зависимости от модели, имеют дополнительный регулятор, предотвращающий перепады давления воды в системе. Это обеспечивает всегда равномерный напор, вне зависимости от того, работает ли в конкретный момент насос.

Датчик, контролирующий работу насоса, устанавливается, как правило, в системах водоснабжения с гидроаккумулятором. Прибор всегда монтируется перед накопительным баком. Его функция заключается в постоянном измерении давления воды в системе. Эти показания датчик сравнивает с заданным показателями.

Если домовладение расположено в местности с частым отключением электроэнергии, то есть смысл установить накопительный бак большого объема на чердаке

Как только давление становится ниже, чем предусмотрено настройками, контакты замыкаются и насос включается, начиная забор воды. Она заполняет гидроаккумулятор, который помогает создавать требуемое давление. В момент фиксации датчиком верхнего предела давления, заданного владельцем дома, происходит размыкание электрических контактов – насос прекращает работу.

Частота включения/выключения зависит от объема гидроаккумулятора, давления в системе и количества потребителей воды. Например, если хозяйка коттеджа принимает ванну, ее муж наслаждается гидромассажем в душевой кабинке, а на кухне работает посудомоечная машина, то датчик в определенный момент включит насос.

Сначала при включении кранов и душевых леек вода будет поступать из накопительного бака. Как только ее количество уменьшится, мембрана емкости тоже уменьшит сопротивление. Соответственно, давление в системе станет меньше. Мембрана гидробака сразу же отреагирует на это изменение и, как только показания достигнут нижнего предела давления, установленного пользователем, контакты реле давления замкнутся.

В этот момент включится насос и начнет закачивать воду в систему, заодно заполняя освободившееся пространство в гидроаккумуляторе. Если краны еще открыты, то вода из скважины будет поступать до тех пор, пока давление в системе не достигнет верхнего предела диапазона, заданного владельцем.

Объем гидроаккумулятора зависит от потребностей конкретного домовладения и его жителей. Чем больше людей проживает и чем больше установлено сантехнических приборов, тем большая вместительность бака потребуется

Если же в доме в качестве датчика используется электронный контроллер с дополнительными функциями, то в момент, когда давление падает, напор воды не становится слабее. Встроенный регулятор помогает поддерживать нужное давление, и пользователь ничего не заметит, в отличие от ситуации с использованием простого датчика давления.

Автоматика для насоса как основное устройство для стабильного водоснабжения

Чтобы сделать идентичным уровень комфортности пользования централизованным водоснабжением и источником загородного дома в виде скважины или колодца, существует специальное устройство – автоматика для насоса. Она не только обеспечит стабильную подачу, но и позволит регулировать давление воды в системе, устанавливая необходимое, а также защитит насос от перепадов напряжения.

Насос для воды: обзор разновидностей гидравлических устройств (прочитать подробнее)

Автоматика для насоса не только обеспечивает стабильную подачу воды, но и дает возможность регулировать давление в системе.

Элементы автоматической системы

Самостоятельное обустройство системы водоснабжения должно выполняться при условии, что мастер знает, как работают ее основные компоненты. Насос, который погружают в скважину, создает давление воды, когда его подключают к напряжению. Насосный кабель может подключаться непосредственно к сети электричества, тогда использование дополнительных устройств не потребуется.

Автоматическая система срабатывает, когда в доме открывают кран или включают бытовую технику. Включение помпы происходит после того, как реле подает соответствующую команду. Гидроаккумулятор формирует требуемое давление, которое провоцирует отключение устройства.

Элементы автоматики:

  • Реле давления;
  • Датчик уровня;
  • Гидравлический аккумулятор.

Погружной насос обладает длительным сроком службы при правильной эксплуатации В процессе подключения происходит обмотка гидробака фум-лентой. После этого накручивают переходную муфту «американку». Латунный переходник оснащают реле давления и манометром. Для изготовления специального колена используют пластиковую трубу и фитинг. Для подключения шланга используют муфту с цанговым зажимом.

Принцип работы

Функционирование датчика сухого хода аналогично реле давления, к тому же и по конструктивному исполнению они во многом схожи. На чувствительный элемент (подпружиненную мембрану) действует напор воды. Но если он в норме, устройство, благодаря настройке на минимальное давление, не реагирует. Еще при регулировке датчика силы, действующие на мембрану с обеих сторон (напора по min и пружины) уравновешиваются. А так как измерительная пластина не смещается, то и жестко связанная с ней контактная группа не разрывает цепь эл/питания насоса.

Другое дело – снижение давления в трубе ниже критического значения, выставленного пользователем. Мембрана, подталкиваемая пружиной, заставляет контакты разорвать цепь. Как результат – насос отключается.

На что обратить внимание при выборе скважинного насоса

Размышляя над тем, какой насос лучше для скважины, обратите внимание на следующие критерии:

Производительность. Насос для скважины должен покрывать минимум 50 % общего потребления воды в системе водоснабжения (умывальники, душевая кабина, мойка и т.д.) и при этом не превышать дебита скважины (чтоб не высасывал воду из скважины быстрее, чем она туда набирается). Дебит скважины можно посмотреть в паспорте установки скважины. Из таблицы ниже видно, сколько в среднем потребляет воды каждая точка водоразбора. Предположим у вас в доме есть умывальник, душевая кабина, туалет и стиральная машина. Тогда ваш насос должен производить минимум (600+720+720+420)/2 = 1230 л/ч. Таким образом можно точно рассчитать погружной насос для скважины. Какой лучше будет для вас, будет зависеть от ваших условий.

ПотребительРасход л/минРасход м³/час
Умывальник с раковиной100,6
Умывальная раковина100,6
Ванна/гидромассаж181,08
Душ120,72
Туалет70,42
Биде60,36
Стиральная машина120,72
Кухонная мойка120,72
Посудомоечная машина80,48
Водоразборный кран 1/2″201,2
Водоразборный кран 3/4″251,5

Максимальный напор. Это высота, на которую насос может поднять воду. Однако максимальный напор определяет не только высоту, на которую агрегат способен «закинуть» воду, но и давление, которое будет на выходе в конкретном пункте водоразбора. Так давление для обычной мойки нужно меньше, чем, например, для душевой кабинки. Поэтому стоит брать с запасом в 10 — 15 %. Например, если у вас насос будет погружен на 20 м в скважину, а поднимать воду нужно будет на второй этаж на 6 м вверх, тогда стоит брать насос с максимальным напором не меньше (20 + 6) + (20 +6) * 0,15 = 29,9 м. Ближайшим будет устройство с напором в 30 м.

Максимальная глубина погружения. Здесь имеется ввиду глубина погружения под воду, а не вообще в скважину. Предположим у вас скважина общей глубиной 50 м, но от поверхности до зеркала воды 20 м. Значит у нас 30 м водного пространства, и если вы хотите опустить агрегат почти до самого дна, тогда его максимальная глубина погружения должна быть не меньше 30 м.

Длина шнура питания. Шнур питания должен быть длиной не меньше общей глубины скважины (если опускать будете к самому дну) плюс расстояние до розетки. На первый взгляд это может показаться мелочью, но практика показала, что многие покупатели ошибаются с длиной шнура и затем начинают добавлять кучу переносок.

Защита от перегрева. У всех погружных насосов хорошо организована система охлаждения, так как устройство помещено в воду. Однако в условиях экстремальной работы двигатель все же может перегреваться. Если планируете нагружать агрегат по полной, тогда лучше купить модель с термореле, которое отключит конструкцию при перегреве двигателя.

Защита от сухого хода. Эта функция отключит устройство, если уровень воды в скважине упадет до критического уровня, чтобы оно не работало вхолостую. Очень полезная функция, особенно в периоды сезонного падения уровня воды.

Напряжение. Большинство бытовых насосов работает от обычных однофазных сетей, напряжением 220 В. Однако есть устройства, которые запитываются исключительно от 380 В. В большинстве своем это профессиональные агрегаты, поэтому в быту применять их нецелесообразно

Однако обращайте на этот показатель внимание, чтобы нечаянно не купить трехфазную модель. Количество ступеней всасывания

Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса

Количество ступеней всасывания. Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса

По мощности и производительности они значительно проигрывают многоступенчатым агрегатам, однако и стоят гораздо дешевле. Если у вас большая глубина скважины или необходимо использовать воду для орошения полей, тогда вам подойдут многоступенчатые скважинные насосы. Какой марки выбрать устройство? Если хотите сэкономить, то берите отечественные агрегаты.

Вышеприведенные критерии помогают понять, как подобрать насос для скважины. Теперь посмотрим на рейтинг лучших моделей 2019 — 2020 года.

Рейтинг скважинных насосов – определяем лучшую модель

Ежегодно эксперты в области насосного оборудования составляют рейтинг наиболее качественных моделей, покупка которых обязательно окупится в самые короткие сроки. Самый свежий ТОП лучших агрегатов для скважин выглядит следующим образом:

    • На 5-ом месте расположилась модель Калибр НПЦС. Этот шнековый насос обладает производительностью в 36 м3/ч. работы, высоким качеством комплектующих и длительным рабочим ресурсом. Среди минусов агрегата можно выделить только его высокую стоимость и способность работать на глубине не более 30 метров;
    • 4-ое место занял насос Herz 100HQ JD. Эта модель относится к классу центробежных агрегатов, и отлично справляется с перекачиванием больших объемов воды. Производительность прибора составляет 3 тыс. л/ч. работы. Максимально создаваемый напор насоса составляет 50 м, что позволяет применять его для скважин, глубиной более 20 метров. В конструкцию модели входит частотный преобразователь и масса приборов, защищающих насос от перепадов напряжения и работы на «сухом ходу»;
  • 3-е место занимает модель Водолей от украинского завода Промэлектро. Агрегат не обладает очень высокой мощностью – всего 800 Ватт, однако способен перекачивать до 1800 л. воды за час работы. Модель относится к классу вибрационных агрегатов, гарантия на нее составляет 10 лет. Среди плюсов также следует отметить тот факт, что конструкция насоса полностью состоит из экологически чистых материалов, поэтому агрегат можно использовать для подачи питьевой воды;
  • На 2-ом месте находится модель Водомет от российской компании Джилекс. Эта модель комплектуется длинным шнуром электропитания, и способна создавать напор на 125 метров. При невысокой стоимости этот насос обладает надежной конструкцией с отличным качеством сборки, он очень прост в обслуживании и ремонте;
  • 1-ое место заняла модель DAB-Divertron. Этот сверхмощный насос способен откачивать воду из самых глубоких скважин, потребляя небольшое количество электроэнергии. Агрегат обладает небольшими габаритами, работает практически бесшумно, комплектуется отдельной станцией управления. Несмотря на высокую стоимость, эта модель обрела массу поклонников по всему миру.

Перечисленные выше модели были разработаны и впервые выпущены 1–2 года назад, однако до сих пор удерживают лидирующие места на рынке насосного оборудования для скважин.

Скважинные погружные насосы для воды

Погружные насосы устанавливаются в водоносный слой шахты скважины (подвешиваются на тросе). Корпус их выполняют из материалов, не подверженных негативному влиянию коррозии – нержавеющей стали, высокопрочного пластика. Насосы имеют водяное охлаждение, на всасе установлена защитная сетка от попадания крупных частиц.

Продвинутые модели имеют качественную автоматику безопасности – защиту от сухого хода, защиту от перегрева. Также устанавливаются встроенные фильтры тонкой очистки, обратный клапан. Кабель питания прокладывается совместно с трубопроводом подачи воды на этапе строительства.

По конструкции и принципу действия выделяют следующие виды насосов погружного типа:

  1. Центробежные;
  2. Вибрационные (импульсные);
  3. Винтовые;
  4. Вихревые.

Погружные насосы отличаются очень высоким показателем напора – более 100 метров водного столба (более 10 кгс/см2). Этот показатель сделал их основным видом оборудования для источников воды глубиной более 9 – 10 метров. Погружные насосы отличаются отсутствием шума, неприхотливостью, но затруднен контроль за их работой из-за удаленности.

Скважинные погружные центробежные насосы

Центробежные насосы – самая популярная модель. Принцип их работы основан на использовании центробежных сил. В корпусе насоса размещено рабочее колесо с лопатками (изогнутыми лопастями). В центральную часть корпуса засасывается вода, колесо вращается и придает воде направление движения от центра к стенке корпуса. При этом создается некоторое избыточное давление.

На корпусе расположен нагнетательный патрубок – через него вода выходит из насоса, имея рабочее давление. Для высоких значений давления воды (напора) несколько корпусов устанавливаются последовательно, давление повышается по ступеням. Агрегаты с большим напором могут иметь высоту корпуса до 2 метров.

Рабочие элементы – колесо, уплотнения и прочее – выполняются из нержавеющих материалов.

Погружные вибрационные насосы для скважин

Вибрационные насосы работают по принципу мембранного импульса. Электрическая катушка подает механический импульс на поршень, поршень передает усилие мембране. Мембрана выгибается, в диафрагму засасывается порция воды.

Затем поршень совершает обратный ход, при этом клапан на всасе закрывается, мембрана вытесняет воду в нагнетательный патрубок. Режим работы имеет большую частоту и цикличность – за счет этого возникает постоянный поток воды.

Вибрационные насосы создают напор до 20 метров водного столба, срок их службы ограничивается лишь показателем срока работы мембраны. Недостаток этого типа оборудования – при отсутствии большого зазора до обсадки и грунта вибрация постоянно поднимает взвесь частиц. Это постепенно разрушает скважину, засоряет воду.

Погружные винтовые насосы для скважин

Винтовой насос устроен по принципу «мясорубки без ножа». В статоре с направляющими каналами расположен вращающийся винт (шнек). Он придает ускорение засасываемому объему воды, направляет его с давлением к выходу из корпуса. Насосы этого типа способны создавать напор до 60 метров водяного столба (6 кгс/см2).

Вихревые насосы для скважин

Довольно редкий для применения вид – вихревой насос. Рабочее колесо агрегата имеет особую оптимизированную конфигурацию – это придает потоку турбулентную составляющую движения.

Вихревые насосы создают очень высокий напор, но отличаются непродолжительным сроком службы. Это обусловлено высокой механической нагрузкой на рабочее колесо, увеличенное значение частоты оборотов.

Выводы и полезное видео по теме

Строение, составляющие и принципы работы:

Процесс подключения устройства по этапам:

Подробнее о том, как отрегулировать уровень срабатывания в реле:

Реле, контролирующее поток воды в трубопроводе, значительно повысит удобство применения насосов и надолго продлит срок их эксплуатации. Пренебрегать установкой предохранительного устройства крайне нежелательно, так как оно не только автоматизирует работу оборудования, но и по максимуму защищает его от возможных неполадок, случающихся из-за холостого хода.

А может вы успешно справились с установкой и настройкой прибора и хотите дать полезные рекомендации другим новичкам? Пишите свои комментарии в блоке ниже, добавляйте фото процесса монтажа или настройки – ваш опыт будет полезен многим домашним мастерам.

Реле протока воды – это специальный прибор, устанавливаемый для защиты водопроводных насосов. Защитное устройство при исчезновением воды в системе, срабатывает и отключает аппаратуру водоснабжения. Также прибор сможет автоматически выключить насос, когда давление в системе превысит установленный предел, и снова запустить его после стабилизации напора в сети.
