Панель «Силовой расширитель»
В загородном доме часто приходится управлять более чем одним внешним устройством, и одного встроенного реле для этого не достаточно. В этом случае рекомендуется использовать дополнительный модуль, получивший название «Силовой расширитель», который включает два энергонезависимых реле с максимальной нагрузкой 2кВт каждое.
«Силовой расширитель» подключается к любому из шести разъемов на плате контроллера «Аквасторож». Два реле модуля работают параллельно и имеют по три контакта каждый. В руководстве пользователя наглядно продемонстрированы варианты подключения различного внешнего оборудования. Это и насосы, и сторонние высоковольтные краны и пр. Вне зависимости от выбранного режима работы основного реле, реле модуля «Силовой расширитель» переключаются как при срабатывании датчика, так и при нажатии кнопок «Открыть» и «Закрыть». Наличие входа на плате позволяет последовательно подключить к системе более одного модуля «Силовой расширитель».
Увеличиваем время автономной работы – подключаем «батарейный блок»

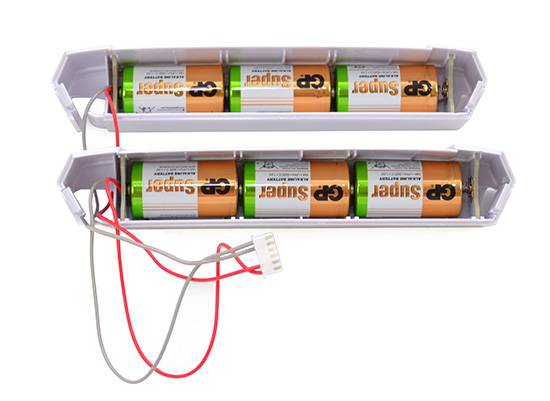

Последний модуль, о котором мне хотелось бы рассказать в рамках этого обзора, представляет собой «батарейный блок», позволяющий увеличить время автономной работы системы «Аквасторож» от резервного источника питания. К одному контроллеру можно подключить до трех комплектов батарей, подключенных параллельно, что позволяет увеличить время автономной работы до 9 лет.
Применение дополнительных батарейных блоков может быть интересно не только в случаях, когда необходимо быть уверенным в работоспособности системы при возможных длительных отключения внешнего питания, но и при подключении большого числа кранов, дополнительных модулей и их активного использования.
Датчики
Система защиты от протечек Аквасторож может комплектоваться проводными и беспроводными датчиками. Они могут применяться как вместе, так и отдельно. Любой из датчиков периодически проверяется системой на предмет его «присутствия». В случае обнаружения обрыва провода у проводных моделей или попадания со связи беспроводных, контроллер перекрывает краны.
В датчике любого типа установлены два контакта при попадании на них воды формируется сигнал аварии. Причем в варианте Аквасторож Эксперт и при установке расширения Звезда на Классике, залитый датчик отображается на панели индикации. То есть, вы знаете, где произошла утечка воды.
Характеристики датчиков потопа Аквасторож
В нижней части датчика закреплена металлическая пластина. Чтобы она не окислялась, поверхность пластины покрыта позолотой. От попадания капель воды, сверху датчики защищены декоративными крышками. Пластиковое дно в виде крестовины фиксирует металлическую пластину датчика. В центре его есть отверстие, через которое можно датчик закрепить при помощи самореза в определенном положении.
Проводные
Проводные датчики считаются более надежными, так как они связаны с контроллером физической цепью. Чтобы разорвать ее, необходимо приложить определенные усилия. Неудобство — в их монтаже и в необходимости прятать провода. Если ремонт окончен, сделать это не так просто. Как вариант — можно использовать плинтуса с кабельканалом, заменив ими обычные плинтуса.
На основе проводных датчиков утечки воды Аквасторож Классика можно построить разветвленную систему контроля. К каждому их них можно подключать следующий датчик или несколько, создавая своеобразное «дерево». С одной стороны это делает монтаж проще, требуется меньше проводов чем если тянуть линию от каждого. Но с другой, обрыв в начале цепочки выключит сразу целую «ветку». И найти, где именно произошел обрыв, получится далеко не сразу.
Внешний вид проводных датчиков Аквасторож
Питание проводных датчиков — 2,5 В. Это напряжение не может быть опасным для человека. Выполнены в виде «таблетки» диаметром 53 мм и высотой 12 мм.
Есть проводные датчики Аквасторож в следующих вариантах:
- Классика. Пассивный датчик контроля протечки воды. В режиме ожидания потребление электричества нулевое. Его состояние проверяется контроллером с определенной периодичностью. Длина провода 2 м и 4 м, максимальное удаление — 500 метров. Температурный режим — от 0°C до +60°С.
- Эксперт. При том же внешнем виде и размерах, дополнительно встроена плата, которая тестирует состояние контактов и целостность линии до контроллера. По результатам теста в контроллер посылается сигнал нормального рабочего состояния или обрыва. Длина кабеля 2 м, 4 м, 6 м, 10 м, максимальное удаление — 500 м. Эксплуатироваться могут при температуре от -40°C до +60°С.
На проводные датчики Аквасторожа предприятие дает бессрочную гарантию. В случае выхода его из строя (физическое разрушение не считается) его отремонтируют или заменят новым.
Беспроводные
Беспроводные датчики утечки воды Аквасторож спрятаны в белом квадратном пластиковом корпусе. Сторона квадрата 59 мм, высота датчика 18 мм. Кроме контактных пластин в корпусе установлены три батарейки типа ААА и приемопередатчик для связи с контроллером, работающий на частоте 2,4 ГГц. Кроме основной задачи — контроля отсутствия воды, датчик выполняет следующие функции:
- Обменивается сигналами с контроллером.
- Контролирует уровень заряда элементов питания. При снижении его ниже критического значения, формирует аварийный сигнал и передает его на блок управления.
- Имеет встроенную сигнализацию, которая включается при появлении на контактах воды. Так что определить место протечки несложно.
Так выглядят беспроводные датчики протечки воды
Максимальное удаление датчика от контроллера с радиобазой — 1000 м, но это при условии открытого пространства. При наличии препятствий (стен в том числе) дальность уверенного приема намного меньше. Чтобы определить «видит» ли контроллер беспроводной датчик в выбранном месте или нет, можно провести испытания (залить контакты кнопки водой и отследить выключение и включение воды), а можно воспользоваться радиокнопкой.
Некоторые особенности популярных систем
Чтобы каким-то образом выделить свою защиту от протечек воды, производителя стараются повысить надежность или придумать другие ходы. Систематизировать эти особенности не получается, но о них лучше знать при выборе.
Возможности одного блока
У разных производителей один блок управления может контролировать различное количество устройств. Так что это знать не повредит.
- Один контроллер Гидролок может обслуживать большое количество проводных или беспроводных датчиков (200 и 100 штук соответственно) и до 20 шаровых кранов. Это замечательно — в любой момент можно установить дополнительные датчики или поставить еще несколько кранов, но далеко не всегда такой запас мощностей востребован.
- Один контроллер Акасторож может обслуживать до 12 проводных датчиков. Для подключения беспроводных надо устанавливать дополнительный блок (рассчитан на 8 штук «Аквасторож Радио»). Для увеличения количества проводных — поставить еще один модуль. Такое модульное расширение более прагматично.
- У Нептуна есть блоки контроля разной мощности. Самые недорогие и простые рассчитаны на 2 или 4 крана, на 5 или 10 проводных датчиков. Но у них отсутствует проверка работоспособности кранов и нет резервного источника питания.
Как видите, подход у всех различный. И это — только лидеры. Есть еще более мелкие кампании и китайские фирмы (куда же без них), которые либо повторяют один из приведенных планов, либо комбинируют несколько.
Дополнительные функции
Дополнительные — далеко не всегда ненужные. Например, для тех кто часто находится на выезде возможность управлять кранами на расстоянии далеко не лишняя.
- У Гидролока и Акваторожа реализована возможность на удалении отключать воду. Для этого ставится специальная кнопка у входной двери. Выходите надолго — нажали, выключили воду. У Аквасторожа такая кнопка есть в двух вариантах: радио и проводная. У Гидролока — только проводная. Радио-кнопка Аквасторжа может использоваться для определения «видимости» места установки беспроводного датчика.
- Гидролок, Аквасторож и некоторые варианты Нептун могут посылать сигналы в службу диспетчеризации, охранно-пожарную сигнализацию, могут быть встроены в систему «умный дом».
- Гидролок и Аквасторож проверяют целостность проводки до кранов и их положение (некоторые системы, а не все). У Гидролока положение запорного шарика контролирует оптический датчик. То есть при проверке в кране нет напряжения. У Аквасторожа стоит контактная пара, то есть в момент проверки напряжение присутствует. Защита от протечек воды Нептун положение кранов отслеживает тоже при помощи контактной пары.
Гидролок может управляться при помощи GSM модуля — по СМС (команды на включение и отключение). Также в виде текстовых сообщений на телефон могут посылаться сигналы об авариях и «пропаданиях» датчиков, об обрыве кабелей к электрокранам и из неисправности.
Быть всегда в курсе состояния вашего дома — полезная опция
К вопросу о надежности: питание и другие моменты
Надежная работа складывается не только из надежности кранов и контроллеров. Многое зависит от питания, от того как долго каждый из блоков может работать в автономном режиме.
- У Аквасторожа и Гидролока есть резервные источники питания. Обе системы перекрывают воду перед полным разрядом резервного источника питания. У Нептуна есть батарейки только у двух последних моделей контроллеров и то краны при разряде не закрываются. У остальных — более ранних и менее дорогих моделей — питание 220 В и нет защиты.
- Беспроводные датчики Нептуна работают на частоте 433 кГц. Случается, что через перегородки блок управления их «не видит».
- Если сядут батарейки в беспроводном датчике «Гидролока», на контроллере загорается сигнализация, но краны не закрываются. Сигнал формируется за несколько недель до полного разряда батарейки, так что есть время ее поменять. В аналогичной ситуации Аквасторож перекрывает воду. Батарейка у Гидролока, кстати, припаяна. Так что поменять ее не так и просто.
- У Аквасторожа пожизненная гарантия на любые датчики.
- У Нептуна есть проводные датчики, устанавливаемые «заподлицо» с отделочным материалом.
Мы рассмотрели все особенности трех самый популярных производителей систем защиты от протечек воды. Если говорить коротко, самое плохое у Аквасторожа — пластиковый редуктор на приводе, у Гидролока — большая мощность системы и, соответственно, цена. Нептун — недорогие системы питаются от 220 В, не имеют резервного источника питания и проверки работоспособности кранов.
Естественно, существуют китайские системы защиты от протечек, но выбирать их следует с осторожностью. https://www.youtube.com/embed/EW3HuvRojwA
Тонкости монтажа

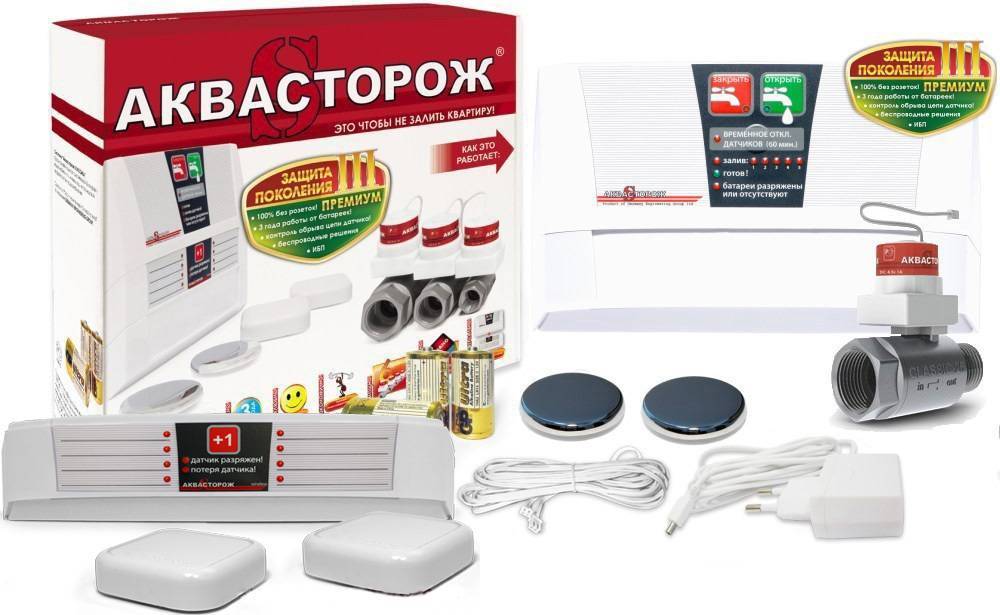

К нам на тестирование поступил набор комплектации «Премиум», состоящий из контроллера, двух шаровых электрокранов на трубу ½”, двух проводных датчиков, сетевого блока питания, трёх батарей, радиобазы с двумя беспроводными датчиками, один из которых с кнопками ручного управления, и дополнительного батарейного блока для увеличения времени автономной работы, а также необходимые провода разной длины для подключения проводных датчиков протечки и крепеж для контроллера. Т.о. можно сделать вывод, что это готовое для установки решение. Оговоримся сразу: мы не стали устанавливать его в действующую систему водоснабжения, ограничившись экспериментальной проверкой в условиях, приближенных к реальным.
Белый корпус контроллера «Аквасторож» со скошенными гранями смотрится вполне достойно для того, чтобы не прятать его в сантехнический шкаф, а вывесить на видное место в коридоре или туалете, либо в помещении, где уровень влажности не превышает 70%. На лицевой панели находятся три кнопки: одна из них закрывает все краны, другая — открывает, а последняя служит для временного отключения датчиков на 60 минут. Это может пригодиться в том случае, если один из датчиков случайно залит водой, но высушить его нет времени — например, нужно срочно принять душ. Длительное нажатие одной из двух первых кнопок переводит систему в «спящий режим», когда она не производит никаких действий, то есть, по сути, выключена. И это единственный способ быстро деактивировать её: вспомним, что внутри находятся ионисторы, так что простое отсоединение блока питания и батарей ничего не даст. Инструкция рекомендует подобный алгоритм действий — временное отключение датчиков, открытие кранов и деактивация — при возникновении пожара.
Моторизованные краны выполнены из толстостенной латуни и покрыты никелем, но оценить его механическую прочность и, тем более, коррозионную стойкость мы не смогли из-за отсутствия необходимого оборудования. Можем лишь отметить, что запорный механизм в открытом состоянии не приводит к сужению проходного сечения трубы, как это бывает в некоторых кранах и, в особенности, вентилях; тем самым не создаётся дополнительных препятствий потоку воды. Для управления положением заслонки на кране установлен пластиковый «набалдашник», содержащий электромотор с редуктором. Шестерни привода металлические, что обеспечивает достаточную надёжность. При снятии редуктора имеется возможность ручного поворота заслонки для этого необходимо снять пластиковый кожух и открутить четыре винта. Произвести эти операции в труднодоступном месте, где обычно и устанавливают краны, довольно затруднительно, зато от такой возможности будет польза в процессе установки: если редуктор мешает вращать кран, его можно временно снять.
Сборка модулей и подсоединение проводов не представляют никаких трудностей даже в отсутствие инструкции: части корпуса соединяются на защёлках, провода оканчиваются разъёмами, ответные гнёзда на печатной плате подписаны. Вот только «защиты от дурака» не предусмотрено, и если беспечно проигнорировать надписи, то можно подсоединить шаровые краны на место датчиков, и наоборот. Судя по всему, такая оплошность не должна привести к повреждению деталей, но инструкцию всё же лучше прочитать, ибо в соединении датчиков есть нюансы. Тем более что инструкция небольшая, и составлена грамотно и наглядно.
К радиобазе первоначально прилагаются два беспроводных датчика, заранее «привязанные» к базе. Новые датчики, которые можно докупить, следует вначале зарегистрировать в памяти радиобазы, но это также не представляет сложностей. Один из датчиков имеет кнопки управления кранами, позволяющие открывать и закрывать их вручную, но пикантность ситуации в том, что кнопки будут видны лишь после собственноручного закрепления наклеек на корпусе датчика, а без них они почти не отличаются. Как всегда, выручит внимательное чтение инструкции. При наличии помех, канал радиосвязи можно сменить при помощи DIP-переключателей, установленных в базе.
Дополнительное реле, присутствующее в управляющем модуле комплектации «Премиум», можно использовать для различных действий согласно вашей фантазии. Например, подключённое к нему устройство сигнализации сообщит о срабатывании системы, что может пригодиться в случае, если авария произошла по вине соседей: перекрытие воды на вашем стояке здесь уже не поможет, а вот предупредить соседей сверху о том, что они заливают – полезно.
Устанавливаем датчики протечки

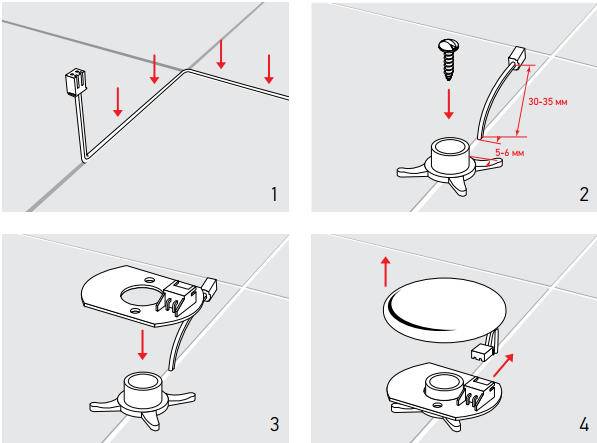

Проводковые датчики аквастоп устанавливаются с открытой и скрытой укладкой провода. Фиксировано и не фиксировано. Скрытая прокладка провода делается даже после ремонта, провода прокладываются в плинтусе или в шве кафельной плитки.
- провод датчика помещается в шов между плиткой;
- донышко на полу фиксируется с помощью винта или двустороннего скотча;
Устанавливаем датчики протечки
на донышко закрепляется пластина;
Закрепляется пластина
и надевается декоративный пластиковый колпачок.
Пластиковый колпачок
Беспроводные датчики удобны так как им не нужны провода, они связываются с контроллером с помощью радиосигнала.
Датчики раскладываются в местах возможных протечек, и если нужно, закрепляются на полу двусторонним скотчем.
Установка датчика на полу
Обзор эффективных систем защиты
Пример установки защитных систем
Нептун – отечественная система контроля утечки воды, представленная в моделях Base, Aquacontrol, Prow и Prow+. Первый вариант – базовый. Остальные имеют расширенный функционал, например, СМС-оповещение. В комплекте 3 датчика. Вода перекрывается за 21 секунду посредством шаровых кранов и моментально, если установлен электромагнитный клапан. Среди минусов – питание от стационарной электросети, за счет чего в обесточенной квартире защита не работает.
Gidroloсk – комплекс российского производства, способный защитить жилплощадь от протечек воды. Базовый вариант “Standart” по принципу работы не отличается от “Нептуна”. В комплекте идут шаровые краны с электрическим приводом, центральный контроллер и датчики. Вода перекрывается за 30 секунд, а сама система поддерживает одновременное функционирование 100 беспроводных и 20 проводных датчиков.
Аквасторож – система защиты квартиры от протечек воды, способная перекрыть подачу за 5 секунд. Работает от напряжения 5 В. В комплекте предусмотрено 4 беспроводных или проводных датчика. Краны изготовлены из инновационных материалов, что снижает трение между их контактирующими элементами.
Стоп потоп “Радуга” – комплекс, рассчитанный на работу вместе с беспроводными датчиками (до 9), мощность которых позволяет их размещать на расстоянии до 20 м от центрального блока. Отлично подходят для многокомнатных квартир.
Аквастоп – не считается полноценной защитной системой, представляет собой вспомогательное приспособление, установка которого выполняется, например, перед шлангом стиральной машины. При частичном протекании или обрыве моментально перекрывает подачу воды.
Варианты самодельного изготовления

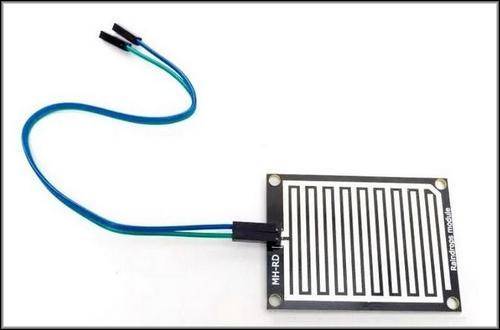

Если есть время, возможность и желание — можно изготовить датчик протечки воды своими руками.
Простейшая конструкция
Начнем с простейшего варианта.
На рисунке снизу показа принципиальная схема. Она совсем не сложная и доступная для самостоятельной сборки.
Собирается она на основе транзистора VT1 (BC515, 517 или 618).
Питание с батарейки на 9 В подается на транзистор VT1 и далее по цепи на простейший динамик В1 (пищалка).
Именно в этой схеме применена 9-ти вольтовая батарейка «Крона».
В качестве корпуса использована обычная мыльница.
С регулятором чувствительности
Если немного усложнить предыдущую схему, можно дополнить ее подстраиваемой чувствительностью. На схеме эту функцию выполняет переменный резистор РЭС60. Можно настроить на срабатывание при появлении пара или при полном погружении датчика в воду.
Как датчик большой протечки воды в обоих вариантах используется гетинаксовая пластина.
В этой схеме нет динамика. Ток от батарейки проходит через пластину. В нормальном состоянии цепь разомкнута, но, если вода замыкает контакты, то электричество поступает на транзистор РЭС60 (выполняет роль ключа), а от него идет на аварийный клапан.
Достоинства и недостатки системы защиты от протечек «Аквасторож»
Главный принцип построения системы от протечек «Аквасторож» – это работа от напряжения всего 5 Вольт, которое считается абсолютно безопасным для человека.
Также предусмотрена панель для расширения количества подключаемых датчиков. Не хочется использовать провода – подключаем радиобазу, а к ней, при желании, свой модуль расширения радиодатчиков. Если система используется в дачном коттедже, можно применить силовой модуль, содержащий мощное высоковольтное реле, к которому можно подключить насос для откачки воды, а GSM-сигнализацию, для информирования владельца об аварии посредством SMS подключают к реле 24В, которое есть в каждой системе «Аквасторож».
Следующий принцип «Аквасторожа» – автономность. В отличие от аналогов, питающихся от сети 220 В, что, во-первых, небезопасно (особенно в условиях повышенной влажности), а, во-вторых, ненадёжно (при затоплении электричество может отключиться), здесь используется питающее напряжение даже не 12, а всего 5 В. Элемент резервного питания состоит из трёх батареек типа 343 (международное название R14, в простонародье «бочонки»).Что касается надежности, то производитель заявляет от 1-3 лет непрерывной работы от батарей (в зависимости от модели контроллера), при том, что в штатном режиме работа осуществляется от сетевого блока питания и батареи не разряжаются, а благодаря подключённым параллельно ионисторам мощностью в несколько десятков Ватт система способна произвести полное закрытие кранов даже тогда, когда заряд в батареях исчерпан.
Для пущего увеличения надёжности применяется ещё несколько интересных ухищрений. В кранах используется технология Teflosil. Конструкция шаровых кранов с двумя тефлоновыми и одной силиконовой прокладкой призвана существенно снизить трение, уменьшив тем самым необходимое усилие, требуемое для поворота заслонки. Для борьбы с «закисанием» крана, раз в месяц он автоматически закрывается и тут же открывается снова. Датчики протечки с золотым напылением более устойчивы к коррозии, причём настолько, что производитель даёт на них пожизненную гарантию. Вариант исполнения датчика с контролем обрыва предотвращает сбой системы из-за потери соединения с датчиком, вызванной нарушением контакта в соединительном проводе.
