Самостоятельное изготовление засова для калитки

Кодовые и электромеханические системы

Достоинства кодовых механических запоров:

• отсутствие металлического ключа, замочной скважины;
• высокий срок эксплуатации, простой уход.

Недостатком можно считать вероятность того, что цифровой код можно забыть или его каким-то образом может узнать постороннее лицо.
Сегодня широкий выбор калиточных запоров, которым для их функционирования необходим электрический ток. Их подразделяют на следующие разновидности:

• электромеханические;
• электронные;

• магнитные.

Электромеханические замки сочетают в себе механические элементы и электрокомпоненты. Это прибавило защитным устройствам надёжности и создало возможность беспроводного дистанционного управления. Они бывают накладные с выступающей кнопкой с внутренней стороны, которую следует нажимать при выходе.

При входе прикладывают ключ-таблетку или электронную карту. В случае отключения электричества изнутри дверца открывается нажатием кнопки, а извне обычным металлическим ключом.

Достоинств у электромеханических замков много. Важнейшими являются: удобство эксплуатации, высокая устойчивость к взломам, возможность комбинирования с домофоном, звуковым сигналом и иными системами безопасности.

Схема установки электромагнитного калиточного запора

К недостаткам следует отнести необходимость постоянного подключения к электричеству, а также вероятность сбоев, вызванных низкой температурой или влажностью.

Благодаря новейшим технологиям разработаны магнитные замки. Сделать их самому без специальной подготовки практически невозможно. Надёжность их очень высокая. Не требуется никакой металлический ключ или засов. Усиленный магнит, функционирующий на электронной основе, надёжно фиксирует дверцу в закрытом состоянии. Открывается замок магнитным ключом.

Запоры на ворота своими руками – усиленная защита частной собственности

Постановкой прочного забора с массивными воротами каждый хозяин пытается защитить частную территорию от вторжения посторонних лиц. Но этого мало – для большей надежности входную группу необходимо оборудовать запором.

Пусть он будет иметь не самый сложный механизм, зато повысит уровень защиты всей конструкции. От замков разнообразных видов запоры для распашных ворот отличаются тем, что их можно собрать своими руками, а ключи для пользования ими не требуются. Имеют ли эти устройства недостатки, хозяин разберется самостоятельно, изучив несколько типичных вариантов.

Существующие запорные механизмы

Ассортимент засовов и запоров на сегодняшний день довольно широк.

Выбирают их по таким критериям, как: тип запирания, место размещения, эстетика, направление движения рабочего элемента. Из основных вариантов выделяются следующие виды механизмов:

• Горизонтальные, которые бывают верхними, нижними, центральными. Место их применения – гаражные ворота.
• Вертикальные – вариант, схожий по расположению с предыдущим.
• Дополнительные – приспособления для калиток и дверей хоз. построек.

Располагаются конструкции либо на раме створок, либо на дверном полотне. Язычок ориентируют параллельно либо перпендикулярно.

Исходя из вкусовых предпочтений и особенностей монтажа, мастер может воспользоваться такими вариациями механизма:

• Врезные,
• Поворотные,
• Винтовые и ригельные,
• Сдвижные накладные,
• С фиксацией (запоры поворотные, пазовые, пружинные).

Как поставить «вертушку» на гаражные ворота

Запорные устройства типа «вертушка» приделывают к двустворчатым гаражным воротам, сделанным из металлических листов, и навешивают на калитки. Они просты в изготовлении и легки в эксплуатации. Купить готовый механизм не получится, т. к. на заводах его не выпускают. Поэтому есть смысл научиться делать устройство самостоятельно.

Материалов для создания «вертушки» требуется немного :

1. брусок толщиной в 5 см,
2. металлические полоски.

В единый механизм их собирают так. Брусок крепят в центре ворот сквозным болтом. Перемещаться засов будет легкими поворотными движениями, совершаемыми вдоль брусков клиновидной формы. При закрытии ворот створки упрутся в деревянные блоки, плотно стыкующиеся меж собой.

Ворота с таким засовом не привлекают внимания неблагонадежных лиц, поскольку снаружи не имеют признаков наличия замка. Со стороны улицы их просто невозможно открыть, а изнутри для распахивания будет достаточно одного движения.

Шпингалет для внешних ворот

Усилить защиту внешних ворот поможет такое незатейливое запорное устройство, как шпингалет. Его достоинством является простота сборки, недостатком – образование зазора при неплотном примыкании створок. Тем не менее, запор остается надежным. Выглядит он как металлический стержень с упором, передвигающийся по салазкам. Устройство покупают в магазине стройматериалов или сваривают в домашних условиях.

Из разновидностей шпингалета обращаем ваше внимание на засов, металлическая полоска которого входит в железный кармашек-петлю. Изготовить его можно следующим образом :

1. приварить 2 петли по краям полотен ворот,
2. прикрепить с одной стороны язычок так, чтобы он плотно входил во 2-ю петлю,
3. для усиления функций оснастить засов стопором.

Самодельные защелки

Простую защелку легко собрать самому. Для удобства используется простейший механизм горизонтальной пружинной защелки.

Эскиз конструкции

Перед тем как сделать защелку для калитки своими руками, следует определить месторасположение на полотне двери для установки щеколды. Рулеткой и маркером обозначают участки монтажа.

После этого необходимо подготовить:

• стержень с ушком;
• стальные пластины;
• сварку;
• пассатижи;
• пружину;
• шуруповерт;
• молоток;
• набор ключей;
• ножовку.

Изготавливается защелка на калитку своими руками последовательно. Вначале делается каркас. Для чего к пластине привариваются ушки, которые будут удерживать в дальнейшем стержень. К стержню закрепляется рукоять, все устанавливают одновременно с пружиной в подготовленный каркас. Далее производится установка готовой защелки.

Деталировка

Если ворота выполнены из профнастила, замок закрепляют сваркой к помеченному месту или фиксируют крепление болтами.

Если модель деревянная, для установки используют саморезы. Напротив запирающего стержня в требуемом месте опоры створки проделывается отверстие для крепления затвора при закрывании.

Чертеж простой конструкции

Защелка почти готова. Но открывать ее можно лишь изнутри, потому можно сделать торсионную конструкцию. Для этого следует взять стальной трос необходимого размера. Для него делают отверстия снизу калитки.

После этого трос прикрепляют к защелке, протягивают наружу сквозь отверстие и фиксируют на закрытом участке. Если потянуть трос с улицы, то дверное полотно откроется.

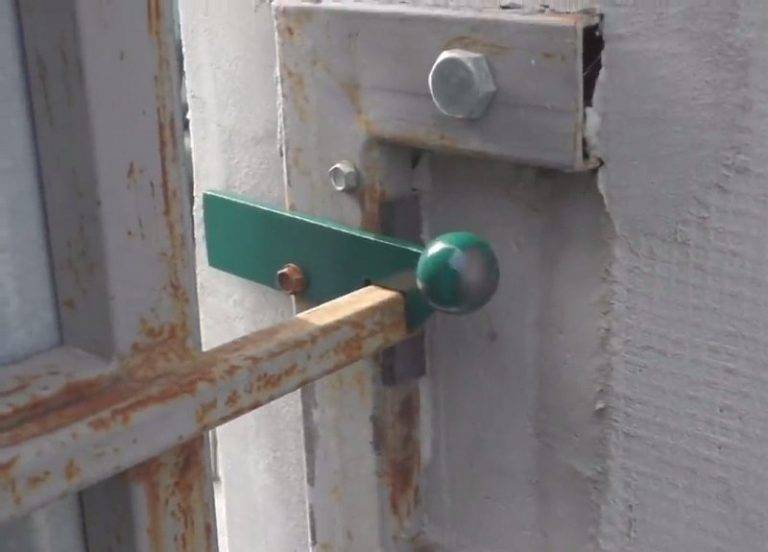

Самодельную конструкцию защелки можно посмотреть на фото ниже.

После изготовления

Потайной механизм

Случается так, что на двери не видны замочные скважины либо потайной механизм, а открыть дверь невозможно. Если присмотреться к этой конструкции, можно определить, что с внутренней части все же находится задвижка.

Но открывается она с улицы, и вначале трудно понять, как именно. Секретом является головка болта в виде шестигранника, затерявшаяся между саморезами на дверном полотне. При помощи шестигранника этот хитрый замок с легкостью открывается.

Эскиз

Смысл в том, что простая рейка-щеколда находится изнутри двери, а во время проворачивания болта она дублирует поворот, отпирая либо запирая ворота. Изготавливаются эти защелки очень легко.

Туда ставится затвор, имеющий разъем под лыску. Собирается защелка так: вначале делают отверстие для стержня, после этого снимают фаску, чтобы утопить головку заподлицо.

Электрический вариант

Самое важное во время изготовления и установки запорного механизма − это грамотно составленная схема, точно выверенные размеры, внимательность. Также необходимо предусмотрительно сделать защиту для защелки от негативного действия погодных явлений

Требуемую защиту от осадков поможет обеспечить специально сделанный металлический козырек.

Наши читатели пишут

Тема: Избавилась от остеохондроза, спасибо вашему сайту!

Кому: Администратор сайта

Здравствуйте! Меня зовут Альбина, хочу поделиться с читателями сайта своей историей избавления от мучительного остеохондроза!

Все как у всех: работала 30 лет бухгалтером, весна- осень -огородный сезон. Однажды почувствовала тянущую боль в пояснице. Подумала, что пройдет, но через неделю я уже не встала. Диагноз — остеохондроз, дичайшие боли и полная неподвижность. Сказался сидячий образ жизни на работе и постоянные нагрузки в огороде.

В тот момент казалось,что жизнь замкнулась, но однажды дочь показала мне одну статью в интернете. Не представляете на сколько я ей за это благодарна!! Эта статья спасла меня! Последние 2 года двигаюсь как раньше, весной и летом по-прежнему каждый день езжу на дачу. Тетки на работе удивляются, как я все успеваю, откуда столько сил и энергии, все никак не поверят, что мне 66 лет.

Кто хочет прожить долгую и энергичную жизнь без проблем с движением, уделите 5 минут и прочитайте эту статью.

Как выбрать ручку для ворот

Для уличных дверей и калиток замок, скоба или ручка – это неотъемлемые составляющие общей композиции. Качественно и правильно подобранные дверные ручки всегда соответствуют общему стилю калитки, ворот или двери. Они добавляют завершающий штрих дизайну всего забора и создают ощущение гармонии. Такие изделия следует подбирать исключительно как дополнение к основному ансамблю.

Прекрасно смотрится кованая ручка на откатных или распашных воротах, которые украшают художественные металлические орнаменты. А для популярных калиток или ворот из профнастила, можно подобрать не только фигурные ручки, но и гладкие, сделанные из нержавейки. Часто ручки для калиток дополняются замками, с которыми они составляют общий, иногда автоматизированный механизм.

Пример оригинальной ручки для распашных ворот

Виды замков для калитки из профлиста

Для предотвращения попадания незваных гостей на приусадебный участок необходимо сделать правильный выбор модели запирающего механизма. Также необходимо понимать, как выполняется установка замка на калитку из профнастила. Большое разнообразие вариантов заставляет владельцев частных домов изучать особенности каждого представителя этой группы.

Разновидности запирающих устройств

С этим поможет разобраться классификация запирающих устройств, которая разделяет такие изделия по типам монтажа и запорного механизма.

Тип размещения

Каждый из представителей имеет свои сильные и слабые стороны. По способу фиксации замки на калитку подразделяются на следующие виды:

• накладной;
• врезной;
• навесной.

Вариант установки накладного механизма

Накладные модели выигрывают по скорости монтажа. Фиксация запорного изделия осуществляется при помощи винтов с гайками. Полотно профнастила при установке таких замков практически не подвергается повреждениям. Это сводит риск появления коррозии к минимуму.

Врезное запирающее устройство

Устанавливая врезные механизмы, следует знать, что их фиксация осуществляется путем врезки в само полотно. Такие модели выбираются чаще всего для пустотелых типов заборов. Фиксация замка с торцевой части калитки делает защитное устройство более надежным.

Навесные модели, несмотря на свою громоздкость, довольно часто монтируются на калитки. Большинство таких механизмов выполняется из антикоррозийных материалов. Эта особенность снимает с хозяина задачу по обработке поверхностей защитными составами.

Размещение навесного механизма

В зависимости от конструктивных особенностей такие изделия классифицируются следующим образом:

• классические – в их основе лежит механический секрет: процедуры открывания и закрывания осуществляются посредством ключа;
• кодовые – для открытия калитки требуется ввести заранее установленную комбинацию чисел (код).

Для обеспечения защиты от пагубного воздействия влаги вне зависимости от модели нелишним будет возвести над устройством небольшой козырек.

Идея установки навеса над входной группой

Тип запорного механизма

В представленной подгруппе выделяют три основные группы замочных устройств:

1. Смартлоки.
2. Цилиндровые.
3. Сувальдные.

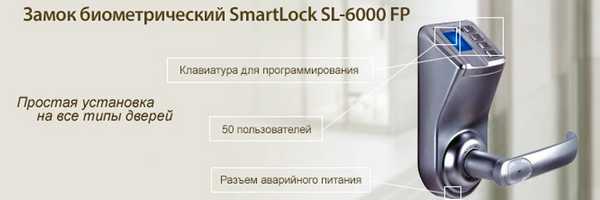

Разновидность Смартлока

К первой категории относятся защитные механизмы, срабатывающие при считывании отпечатка пальца (глазной сетчатки) или введении числовой комбинации, что отлично видно на фото. Имея умеренную надежность, купить такие изделия можно в среднем от 3500 до 12000 руб.

Цилиндровые замки среди практичных вариантов выделяются простотой ухода и умеренной ценой.

Схема устройства цилиндрового механизма

Степень защищенности находится в прямой зависимости от сложности личины. В случае поломки такие механизмы без демонтажа закрывающего устройства с легкостью меняются на новые экземпляры. Однако со всеми положительными сторонами такие изделия имеют повышенную чувствительность к пыли и прочим загрязнениям, что обязывает выполнять периодическую чистку и смазку.

Периодическое смазывание внутренних деталей позволяет продлить срок службы цилиндровых замков

К элементам с повышенной надежностью относят сувальдные механизмы. Этот показатель напрямую зависит от количества сувальд в изделии. Такой кодовый замок на калитку обладает единственным существенным недостатком – значительными габаритами.

Наличие потайного замка

Довольно часто можно встретить такой вариант, когда на дверном полотне калитки отсутствует, и отверстие для ключа и какой либо другой механизм, при помощи которого можно было бы его открыть, то в тоже время дверь является запертой изнутри. Если же внимательно присмотреться, то можно увидеть, то, что с обратной стороны попросту была установлена задвижка. Но если он установлен внутри, а наружных элементов для открытия нет, то, как же с ним работать снаружи? Если подробно в этом не разобраться, то вопрос непонятен. А всё дело в том, что на самом полотне имеется своего рода шестиугольная шляпка. Её нужно провернуть с помощью индивидуального ключа. А со стороны двора располагается рейка, которая именно при закрытии или же открытии вращает основное устройство. Сделать такую конструкцию довольно просто.

Хвостик заготовленного болта делается плоским и на его основание прикрепляется задвижка, в которой и производится прорезь под эту заточку.

Сама схема сбора данной конструкции выглядит следующим образом:

• просверливается отверстие для болта, который имеет резьбу;
• при помощи сверла с большим диаметром производится углубление для самой головки болта таким образом, что он идеально заходил в углубление;
• с обратной стороны следует закрепить две шайбы на болте и прижать таким образом, чтобы головка болта стала «невидимой»;
• на заготовку нужно поместить задвижку и прижать её к полотну при помощи гаек.

Варианты запорных устройств

Чем отличаются запоры для ворот от обычных замков? Прежде всего, отсутствием ключа. Нет необходимости носить с собой лишние ключи, так как в любой момент можно надежно закрыть створку при помощи запора.

1. Засовы вертикального типа. Достаточно удобная конструкция, позволяющая надежно закрепить створки ворот либо калитки. Наиболее частое ее использование – запор для распашных ворот гаража. Для фиксации створок ворот применяются металлические прутья с ручками, входящие в пазы пола и потолка, надежно фиксируют ворота в закрытом положении. Фиксацию самих запоров обеспечивают крепления на воротах, выполненные в виде полок, куда заводятся ручки запора путем их поворота.

2. Простой засов вертикального исполнения. В основном, используется для встроенных калиток и представляет собой уменьшенную копию вертикального запора. Монтируется в верхней либо нижней части калитки.
3. Горизонтальные засовы. Горизонтальная щеколда используется практически на любых воротах и калитках. Принцип работы практически ничем не отличается от вертикального типа затворов и, обладая достаточно простой конструкцией, является, пожалуй, самым распространенным видом засовов.

4. Засовы с фиксацией при помощи пружин. Этот вид запоров по большей части служит для фиксации ворот или калитки в проеме и устанавливается на внутренней стороне ворот. Конструкция с применением пружины позволяет без особых усилий приводить механизм в действие. Для большей надежности предлагается устанавливать дублирующие засовы.

5. Врезной замок. Обладая относительно высокой надежностью, этот вид запоров довольно легко купить практически в любом хозяйственном магазине и достаточно тяжело сделать своими руками. Для его установки необходимо просверлить отверстие в основе калитки. Недостатком является обязательное ношение с собой ключа от этого замка.
6. Сдвижные накладные засовы. Это устройство отличается своей простотой и устанавливается практически на любой тип материала. Этот запор можно устанавливать с любой стороны ворот, единственным обязательным условием является ровная поверхность материала. Усиленный плоский стержень обеспечивает этому типу засовов высокую надежность и крепость закрытия калитки. Часто такие запоры дублируются навесными замками, не позволяющими открыть засов при закрытом навесном замке.
7. Винтовые затворы монтируются на лицевой части ворот и также отличаются простотой в применении. Основой механизма служит штырь с нарезанной резьбой и основой под ключ, на которой присутствует маленький бугорок и прорезь. При помощи ключа с идентичным основе вырезом и шпилем устройства затвора активируется. Данный тип замков достаточно прост и его не составит труда сделать своими руками, но сам механизм требует довольно много свободного места в калитке для его установки. Тем более, что подобрать ключ к такому замку не составит труда, так что не стоит на него сильно надеяться.
8. Реечный ригельный засов. Этот тип замков достаточно тяжело сделать в домашних условиях без наличия токарного инструмента и соответствующего опыта. Механизм состоит из ключей с вырезанными на них специальными пазами и соответствующей этим пазам основы засова. Такое устройство имеет достаточно долгий срок службы и отличается своей надежностью, однако и для такого варианта запоров ключи довольно просто подделываются. Эти засовы рекомендуется дополнить другими типами запоров.
9. Пазовый запор с поворотным механизмом. При довольно простой конструкции, этот механизм обладает высоким качеством и уровнем защиты от вскрытия замка. Однако, несмотря на невысокую сложность устройства, его самостоятельное изготовление требует довольно много опыта и соответствующего инструмента. Принцип работы механизма основывается на том, что ключ при входе в замочную скважину с помощью круговых движений задействует шестеренки механизма, который в свою очередь открывает либо закрывает ворота.

Самостоятельное изготовление

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

• Самозакрывающаяся щеколда на калитку.
• Запирающее устройство для калитки со щеколдой и верёвкой.
• Пружинный запор.
• Потайной замок.
• Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

Щеколда

Разновидность щеколды на калитку

Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:

1. Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
2. Привариваем посередине сваркой к ней болт под крепление защёлки.
3. Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
4. Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
5. Крепим к основной запирающей пластине ручку для открывания.
6. Зафиксировать готовую щеколду на калиточной дверце.
7. Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
8. Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

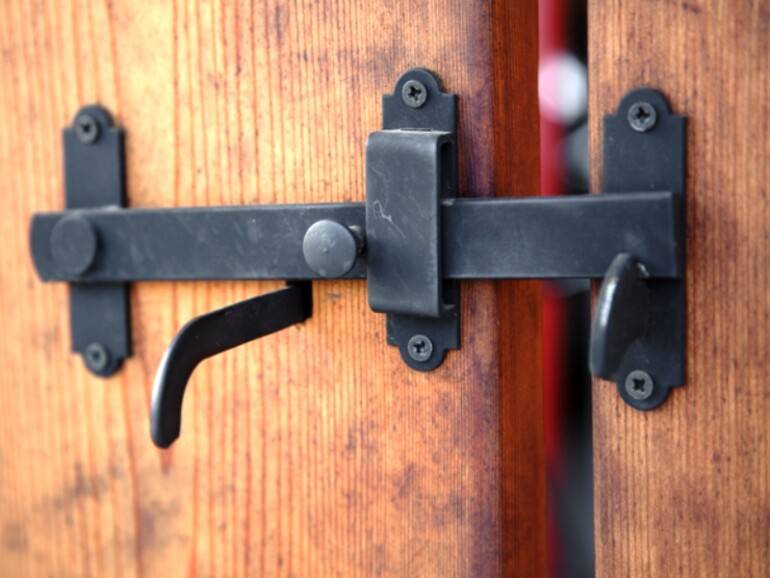

Декоративная щеколда с отпиранием в виде рычага снизу

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

Простой шпингалет на деревянной калитке

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

Необходимые действия:

1. Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
2. Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
3. Привариваем упор на запирающий прут, который будет играть и роль ручки.
4. При монтаже двустороннего шпингалета делаем всё на пластине.
5. К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
6. Делаем крепление на калитке под запор.
7. Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

Пружинный запор

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

1. Обрезается кусок стального прута длиной 20–25 см.
2. Согните его под прямым углом 5–10 см от края.
3. По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
4. В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
5. В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
6. Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
7. Пластина, являющаяся основанием для механизма, приваривается к забору.
8. На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.

Скрытый вариант засова

Часто хозяева желают иметь на своей калитке, которая ведёт во двор помимо самого замка задвижку, которую будет весьма трудно найти и тем более открыть. Данный тип засова в основном применяется для деревянных полотен калитки.

Предположим, что засов данного типа будет открываться вниз. Для этого следует предварительно вмонтировать в землю трубу, которая будет иметь длину примерно полметра. Что же касается места установки такой трубы – то это конечно будет на территории участка. Диаметр трубы должен быть подобран под брусок. К нему нужно закрепить скобы и в них поместить ещё один брусок который после того как скользнет по скобе попадёт в само основание трубы.

Важно! Брусок не должен нигде выступать. Для большего удобства использования можно дополнительно присоединить цепочку

Для большего удобства использования можно дополнительно присоединить цепочку.

Есть, конечно, ещё один вариант конструирования засова, но его можно просмотреть в обучающем видео и после этого уже чётко определится с тем, какой вид засова выбрать своей калитки.

Общие сведения

Среди множества разновидностей запоров наиболее надежные механического типа, то есть обычные замки. Для их открывания требуется более или менее уникальный ключ. Кроме того, целесообразно еще ставить дополнительно ручную защелку – именно на нее калитку закрывают в те моменты, года хозяева сидят дома.

Вне зависимости от того, из профнастила изготовлены ваши ворота или, к примеру, из дерева, системы засосов используются одни и те же. Бывают они:

• горизонтальными;
• вертикальными.

Различают также по типу механизма. Существуют:

• ригельные;
• накладные сдвижные;
• винтовые;
• защелки с пружиной;
• пазовые (снабженные поворотным механизмом).
