Делаем запор на калитку самостоятельно

Изготовление своими руками

Для калитки важны красота, точность, желательно какое-то изящество, поэтому замок для нее проще купить. Цели запорного механизма на гараже – обеспечение надежности и соответствие конкретному виду дверей. В связи с этим запоры чаще делают своими руками.

Если есть желание сделать запор самостоятельно, нужно иметь болгарку, гаечные ключи, тиски, пассатижи, дрель, отвертки, сварочный аппарат. В основном используются следующие материалы: остатки бруса, дерева, арматуры, обрез металла, преимущественно – остатки стройматериалов.

Запор в проушинах

С каждой стороны створок ворот или в их центральной части приваривают проушины. В них вставляют засов или навесной замок.

Аналогичным образом делают шпингалет. Привариваются две или больше петель по краям воротных створок. С одной стороны прикрепляют язычок. Он должен плотно входить в петлю на другом полотне. Петля может быть расположена на том же уровне створки, что и язычок, но иногда ее крепят сверху или снизу. Язычок в этом случае идет по диагонали.

Многие думают, что такой тип засова самый ненадежный. Считается, что его отличает низкая стойкость к взломам. Связывают это с тем, что, когда закрывается шпингалет, остается небольшой зазор.

Штырьковый механизм

Приусадебный дом, гараж часто оборудуют засовом обычного контейнерного вида. Изготовить его просто:

1. В углах полотна наваривают полые трубки из металла длиной до двадцати сантиметров.
2. Точно такие же трубки вкапывают в землю. Запором служат куски арматуры длиной около пятидесяти сантиметров. Их вставляют в приваренные трубки.

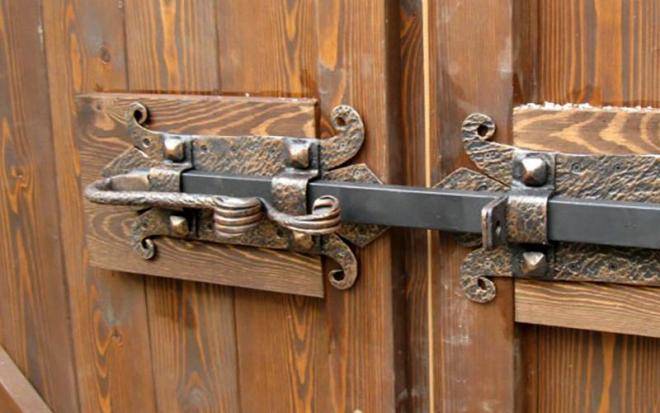

На фото изображен обычный засов.

Такое запорное приспособление устанавливают и в верхней части двери.

Вместо труб иногда используют петли.

Ответные трубки в землю вкапывают не всегда. Нижние концы стержня из арматуры в этом случае затачивают. Стержень при этом доходит только до грунта. Контейнерный запор для воротных створок считается надежным и крепким.

Чертеж для изготовления своими руками

Чтобы изготовить засовный механизм, берут шпингалет, металлическое основание, а также скобы. Пластину, которая будет основанием, прикручивают к створкам. Желательно, чтобы ее длина соответствовала ширине полотен. К пластине полотна приваривают скобы, через них пропускают засов. Для удобства к засову приваривают ограничитель или ручку.

Берут металлические крючки, имеющие форму буквы Г. Их может быть четыре или шесть. Все они должны иметь одинаковый размер. По одному крючку прикручивают в месте, где дверные створки соприкасаются. Еще пару – на концах полотен напротив друг друга. Засов в виде трубы из металла продевается сквозь крючки. На него для облегчения использования приваривают ручку.

Запорные механизмы этого вида закрепляют на воротах, изготовленных из металла, и на калитках. Чтобы их изготовить, необходимо:

1. Взять брусок толщиной пять сантиметров и две стальные полоски, согнутые в середине, – стопоры.
2. Перекладина прикручивается с самого края одной из створок. Металл прикрепляют к каждой части дверных полотен так, чтобы они фиксировали засов при его вращении.

Полотна фиксируются очень крепко. Такая самоделка надежно защищает от проникновения посторонних лиц.

Для другого варианта вертушки используют брусок и одну металлическую пластину. Брусок прикручивают на краю одного из полотен, пластину – на другой створке. Механизм работает по типу шлагбаума.

Особенность устройства в виде вертушки – отсутствие каких-либо деталей с наружной стороны дверного полотна.

Блокировка сооружений из профнастила

Заборы на дачных участках, ворота хозяйственных построек, гаражей часто делают из профлиста. Блокирующие устройства прикрепляют к подготовленным рамкам створок из профильной трубы или каркасам, сделанным из металла. Профтрубам отдают предпочтение те, кто ценит надежность. Металлические элементы более эстетичны, но менее прочны.

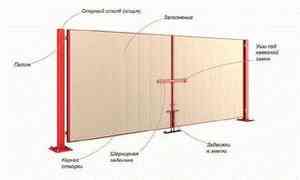

При изготовлении запора для ворот из профнастила, состоящих из двух частей, на каждую из них устанавливается по одному запору.

В начале работы на раме или створке ворот карандашом или маркером отмечают то место, где будет находиться замок, определяют, насколько длинным будет прут, а также локацию в земле, куда он будет входить.

Варианты запорных устройств

Чем отличаются запоры для ворот от обычных замков? Прежде всего, отсутствием ключа. Нет необходимости носить с собой лишние ключи, так как в любой момент можно надежно закрыть створку при помощи запора.

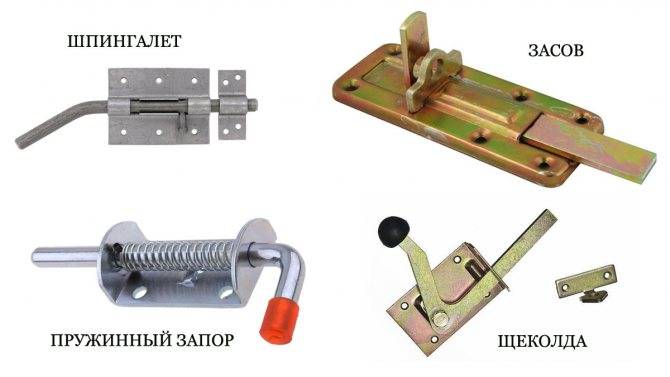

Есть много вариантов типов запорных приспособлений, которые отличаются между собой по месту установки на воротах и способу работы. Наиболее часто встречающимися из них являются следующие виды:

1. Засовы вертикального типа. Достаточно удобная конструкция, позволяющая надежно закрепить створки ворот либо калитки. Наиболее частое ее использование — запор для распашных ворот гаража. Для фиксации створок ворот применяются металлические прутья с ручками, входящие в пазы пола и потолка, надежно фиксируют ворота в закрытом положении. Фиксацию самих запоров обеспечивают крепления на воротах, выполненные в виде полок, куда заводятся ручки запора путем их поворота.

   Простой засов вертикального типа на воротах

2. Простой засов вертикального исполнения. В основном, используется для встроенных калиток и представляет собой уменьшенную копию вертикального запора. Монтируется в верхней либо нижней части калитки.
3. Горизонтальные засовы. Горизонтальная щеколда используется практически на любых воротах и калитках. Принцип работы практически ничем не отличается от вертикального типа затворов и, обладая достаточно простой конструкцией, является, пожалуй, самым распространенным видом засовов.
4. Засовы с фиксацией при помощи пружин. Этот вид запоров по большей части служит для фиксации ворот или калитки в проеме и устанавливается на внутренней стороне ворот. Конструкция с применением пружины позволяет без особых усилий приводить механизм в действие. Для большей надежности предлагается устанавливать дублирующие засовы.

   Различные размеры засов на пружинах для ворот

5. Врезной замок. Обладая относительно высокой надежностью, этот вид запоров довольно легко купить практически в любом хозяйственном магазине и достаточно тяжело сделать своими руками. Для его установки необходимо просверлить отверстие в основе калитки. Недостатком является обязательное ношение с собой ключа от этого замка.
6. Сдвижные накладные засовы. Это устройство отличается своей простотой и устанавливается практически на любой тип материала. Этот запор можно устанавливать с любой стороны ворот, единственным обязательным условием является ровная поверхность материала. Усиленный плоский стержень обеспечивает этому типу засовов высокую надежность и крепость закрытия калитки. Часто такие запоры дублируются навесными замками, не позволяющими открыть засов при закрытом навесном замке.
7. Винтовые затворы монтируются на лицевой части ворот и также отличаются простотой в применении. Основой механизма служит штырь с нарезанной резьбой и основой под ключ, на которой присутствует маленький бугорок и прорезь. При помощи ключа с идентичным основе вырезом и шпилем устройства затвора активируется. Данный тип замков достаточно прост и его не составит труда сделать своими руками, но сам механизм требует довольно много свободного места в калитке для его установки. Тем более, что подобрать ключ к такому замку не составит труда, так что не стоит на него сильно надеяться.
8. Реечный ригельный засов. Этот тип замков достаточно тяжело сделать в домашних условиях без наличия токарного инструмента и соответствующего опыта. Механизм состоит из ключей с вырезанными на них специальными пазами и соответствующей этим пазам основы засова. Такое устройство имеет достаточно долгий срок службы и отличается своей надежностью, однако и для такого варианта запоров ключи довольно просто подделываются. Эти засовы рекомендуется дополнить другими типами запоров.
9. Пазовый запор с поворотным механизмом. При довольно простой конструкции, этот механизм обладает высоким качеством и уровнем защиты от вскрытия замка. Однако, несмотря на невысокую сложность устройства, его самостоятельное изготовление требует довольно много опыта и соответствующего инструмента. Принцип работы механизма основывается на том, что ключ при входе в замочную скважину с помощью круговых движений задействует шестеренки механизма, который в свою очередь открывает либо закрывает ворота.

Самодельные защелки

Простую защелку легко собрать самому. Для удобства используется простейший механизм горизонтальной пружинной защелки.

Эскиз конструкции

Перед тем как сделать защелку для калитки своими руками, следует определить месторасположение на полотне двери для установки щеколды. Рулеткой и маркером обозначают участки монтажа.

После этого необходимо подготовить:

• стержень с ушком;
• стальные пластины;
• сварку;
• пассатижи;
• пружину;
• шуруповерт;
• молоток;
• набор ключей;
• ножовку.

Изготавливается защелка на калитку своими руками последовательно. Вначале делается каркас. Для чего к пластине привариваются ушки, которые будут удерживать в дальнейшем стержень. К стержню закрепляется рукоять, все устанавливают одновременно с пружиной в подготовленный каркас. Далее производится установка готовой защелки.

Деталировка

Если ворота выполнены из профнастила, замок закрепляют сваркой к помеченному месту или фиксируют крепление болтами.

Если модель деревянная, для установки используют саморезы. Напротив запирающего стержня в требуемом месте опоры створки проделывается отверстие для крепления затвора при закрывании.

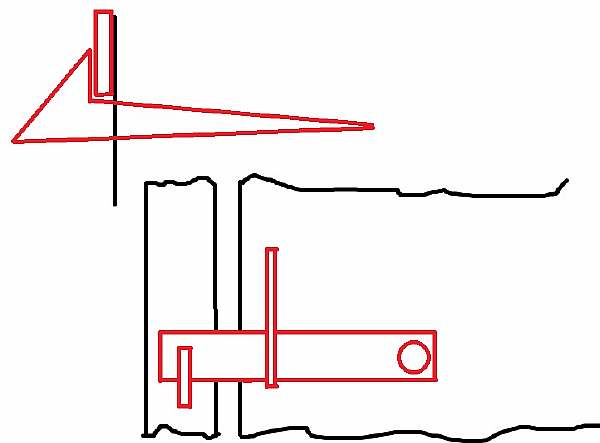

Чертеж простой конструкции

Защелка почти готова. Но открывать ее можно лишь изнутри, потому можно сделать торсионную конструкцию. Для этого следует взять стальной трос необходимого размера. Для него делают отверстия снизу калитки.

После этого трос прикрепляют к защелке, протягивают наружу сквозь отверстие и фиксируют на закрытом участке. Если потянуть трос с улицы, то дверное полотно откроется.

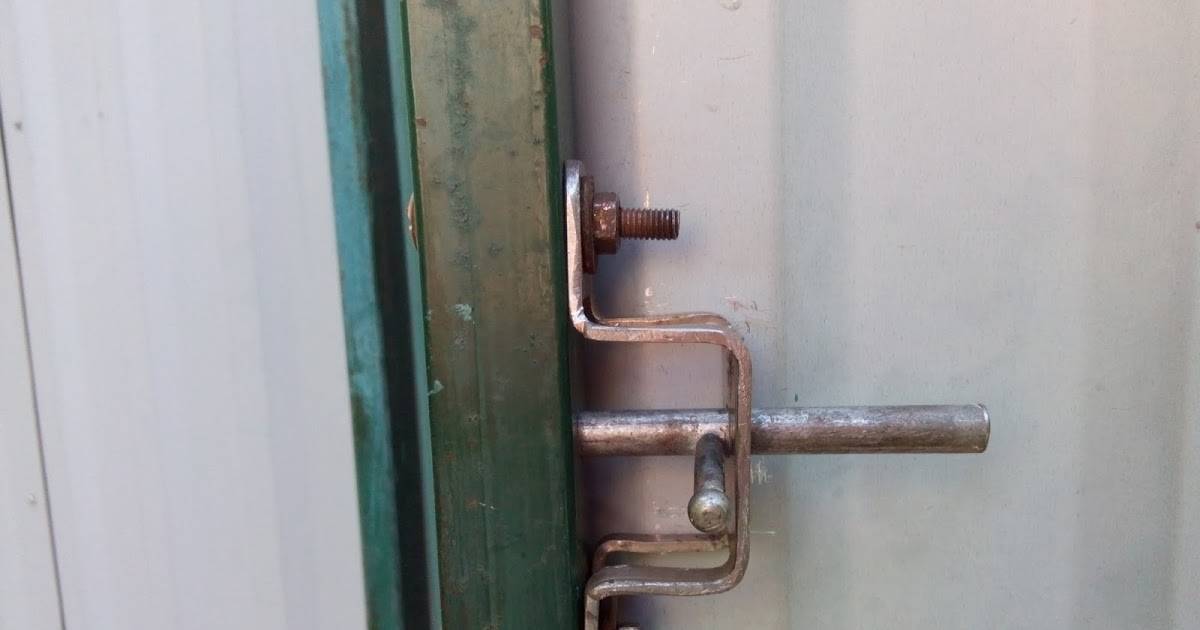

Самодельную конструкцию защелки можно посмотреть на фото ниже.

После изготовления

Потайной механизм

Случается так, что на двери не видны замочные скважины либо потайной механизм, а открыть дверь невозможно. Если присмотреться к этой конструкции, можно определить, что с внутренней части все же находится задвижка.

Но открывается она с улицы, и вначале трудно понять, как именно. Секретом является головка болта в виде шестигранника, затерявшаяся между саморезами на дверном полотне. При помощи шестигранника этот хитрый замок с легкостью открывается.

Эскиз

Смысл в том, что простая рейка-щеколда находится изнутри двери, а во время проворачивания болта она дублирует поворот, отпирая либо запирая ворота. Изготавливаются эти защелки очень легко.

Туда ставится затвор, имеющий разъем под лыску. Собирается защелка так: вначале делают отверстие для стержня, после этого снимают фаску, чтобы утопить головку заподлицо.

Электрический вариант

Самое важное во время изготовления и установки запорного механизма − это грамотно составленная схема, точно выверенные размеры, внимательность. Также необходимо предусмотрительно сделать защиту для защелки от негативного действия погодных явлений

Требуемую защиту от осадков поможет обеспечить специально сделанный металлический козырек.

Капитальный способ стена из гипсокартона

Проще всего скрыть канализацию, проходящую в технической нише, с помощью фальш-стены. В качестве материала используйте фанеру или ДСП, но оптимальным вариантом считается гипсокартон. Для работы будет достаточно одного листа сухой штукатурки, он должен быть обязательно зеленого цвета – так выглядит влагостойкий гипсокартон, пригодный для использования во влажных помещениях.

Полностью закрытую техническую нишу сложно рассмотреть невооруженным глазом

Каркас фальшивой стены выполняют из оцинкованных профилей (что предпочтительнее) или деревянных брусков. Размечая места крепления профилей, необходимо учитывать, что расстояние между перегородкой и стояком должно быть не менее 3 см. Сначала крепят направляющие профили к стенам, затем к полу.

Если планируется декорировать гипсокартонную ширму кафельной плиткой, то необходимо предусмотреть расстояние между стоечными профилями не более 40 см. В тех случаях, когда на стенах уже имеется керамическая плитка, сверлить следует в межплиточных швах.

Гипсокартон раскраивают по предварительно подготовленным чертежам и крепят к каркасу при помощи саморезов. Готовую стенку шпаклюют и декорируют с учетом собственных пожеланий, общего дизайна. Чтобы упростить работу со смотровой дверцей, сделать ее менее заметной, воспользуйтесь простым, но удобным магнитным креплением.

Разновидности запоров

Помимо описанных выше разновидностей, для самостоятельного изготовления пригодны следующие типы запирающих механизмов:

1. Винтовой запор. Монтируется с внешней стороны. Запирающий механизм включает в себя стержень с резьбой, основой ключевой разновидности. Она обладает специализированной выемкой. Открытие происходит с использованием особого ключа, приводящего в движение запорную систему. Замок винтовой разновидности довольно просто соорудить самостоятельно.

   Винтовой запор

2. Потайной замок. С помощью специального ключа приводится в движение поворотный шестерённый механизм, обеспечивающий открытие и закрытие двери.
3. Калиточный запор со щеколдой, шнуром во внутренней части. При монтаже используется щеколда, в затворе которой есть отверстие с закреплённым в ней шнуром. Второй конец шнура размещается в доступном для использования месте на внешней стороне. Чтобы открыть калитку, требуется потянуть за него.

Выдвижной шестерёнчатый засов

При самостоятельном изготовлении того или иного типа запирающего механизма требуется внимательно изучить особенности их конструкции.

Кодовые и электромеханические системы

Достоинства кодовых механических запоров:

• отсутствие металлического ключа, замочной скважины;
• высокий срок эксплуатации, простой уход.

Недостатком можно считать вероятность того, что цифровой код можно забыть или его каким-то образом может узнать постороннее лицо.
Сегодня широкий выбор калиточных запоров, которым для их функционирования необходим электрический ток. Их подразделяют на следующие разновидности:

• электромеханические;
• электронные;

• магнитные.

Электромеханические замки сочетают в себе механические элементы и электрокомпоненты. Это прибавило защитным устройствам надёжности и создало возможность беспроводного дистанционного управления. Они бывают накладные с выступающей кнопкой с внутренней стороны, которую следует нажимать при выходе.

При входе прикладывают ключ-таблетку или электронную карту. В случае отключения электричества изнутри дверца открывается нажатием кнопки, а извне обычным металлическим ключом.

Достоинств у электромеханических замков много. Важнейшими являются: удобство эксплуатации, высокая устойчивость к взломам, возможность комбинирования с домофоном, звуковым сигналом и иными системами безопасности.

Схема установки электромагнитного калиточного запора

К недостаткам следует отнести необходимость постоянного подключения к электричеству, а также вероятность сбоев, вызванных низкой температурой или влажностью.

Благодаря новейшим технологиям разработаны магнитные замки. Сделать их самому без специальной подготовки практически невозможно. Надёжность их очень высокая. Не требуется никакой металлический ключ или засов. Усиленный магнит, функционирующий на электронной основе, надёжно фиксирует дверцу в закрытом состоянии. Открывается замок магнитным ключом.

Как изготавливается засов для калитки своими руками?

Сделать засов своими руками можно и из металла, и из дерева. Если нет возможности использовать сварочный аппарат, закрепить металлические части конструкции можно болтами или саморезами даже на металлической калитке.

Для самостоятельной сборки запора для калитки потребуются инструменты и материалы:

• ножовка по дереву или металлу;
• дрель;
• измерительные инструменты;
• деревянные бруски или металлические прутки, обрезки водопроводных труб и пр.;
• декоративная фурнитура при необходимости.

Вертушка

Для изготовления вертушки берут небольшой деревянный брусок (длина около 10 см, но при необходимости может быть и больше). В середине его плоской стороны просверлить отверстие. Через это отверстие нужно вбить гвоздь или вкрутить шуруп в столбик калитки.

Шлагбаум

Вырезать из полосового металла или дерева подвижную часть запирающего устройства С таким расчетом, чтобы оно заходило на столбик или коробку примерно на 10 см. При этом часть, расположенная на дверце, должна быть примерно в 2 раза больше. Часто такие устройства делают длиной в ½ ширины калитки.

На краю полосы просверлить отверстие. В него нужно вставить саморез и ввернуть его в каркас калитки. Вариант запора: просверлить калитку насквозь и снаружи установить поворотную ручку, а ее штырь жестко соединить со шлагбаумом. При повороте ручки щеколда поднимется.

На столбике ставят скобу. Ей нужно придать скошенную вверху форму. При закрывании калитки щеколда будет скользить по наклонной части и самостоятельно опадет в выемку, запирая дверь.Открыть снаружи ее можно поворотом ручки или при помощи шнура, закрепленного на свободном конце щеколды: его выводят на внешнюю сторону калитки.

Шпингалет

Простейшую оконную задвижку проще купить в готовом виде, но можно сделать и своими руками из прутка и 3-4 колец. Пруток согнуть в виде буквы Г. На створку прикрепить 2 кольца (отрезок трубы, большая гайка и т. п.). Вставить в них пруток, перевести его в положение для открытой калитки и закрепить на штыре стопор, препятствующий выходу из колец (приварить кусок прутка или др.). На столбе установить 1-2 кольца, в которые должен войти конец штыря при запирании дверцы.

Засов с запорным механизмом

Изготавливается по такому же принципу, что и шпингалет, но дополнительно оборудуется 2 ушками: 1 на подвижной части, 1 на неподвижных кольцах. В закрытом положении отверстия в ушках должны совпадать. В них можно будет продеть дужку замка и зафиксировать запорную конструкцию.

Со щеколдой

Вертикальный запор на калитку своими руками делают по принципу щеколды-шпингалета. Располагают его на створке, выравнивая нижний конец штыря с кромкой калитки в открытом положении. Закрыв створку, определить место, куда опустится пруток при запирании щеколды. А этом месте вбить в почву или залить в бетон отрезок трубы, диаметром больше прута. При запирании ворот и опускании щеколды конец штыря надежно фиксируется в пороге под створкой. Чтобы не спотыкаться при движении через калитку, трубку нужно углубить заподлицо.

Таким же способом изготавливают запор для верхней части ворот или большой калитки, над которой есть перекладина короба. Трубку в этом случае вставляют в балку над местом выхода прутка.

Разновидности засовов

Существует несколько видов засовов на ворота, которые под силу сделать своими руками любому мастеру, даже если у него нет опыта в этом деле. Принято классифицировать их по методу крепления, по виду конструкции.

Если сравнить засовы только по методу крепления, то весь ассортимент строительных магазином получится разделить на три группы. Горизонтальные засовы визуально похожи на обычную щеколду, только большого размера. Составные части такие же – есть внешняя часть, петля-фиксатор и подвижный стержень. Последний изготавливается из металла. Благодаря конструкции многие горизонтальные засовы называют шпингалетом.

Обычно такой засов закрепляется на верхней части ворот, реже – на средней части. Однако при желании можно разместить засов даже в нижней части ворот.

Вертикальный запорИсточник a.d-cd.net

Вертикальные засовы визуально похожи на горизонтальные. Располагают их на верхней или средней части ворот. Однако у них отличается вид крепления. Засов двигается за счёт стальных прутов. Использовать вертикальные модели – отличный способ, как сделать запоры на распашные вороты.

Третья подгруппа – дополнительные запоры, которые располагают не на внутренней стороне ворот, а снаружи. Этот засов не может быть единственным на воротах с точки зрения безопасности. Поэтому на тыльной стороне ворот обязательно устанавливается либо вертикальный, либо горизонтальный запор.

Разные конструкции

Другая классификация подразумевает разделение всех моделей по конструкции. Самая простая – засов. Собирается из минимального количества деталей. Именно поэтому многие мастера интересуются, как сделать засов на калитку своими руками. Несмотря на простоту механизма, засов отличается надёжностью. Он прочен, его сложно сломать с помощью механического воздействия. Засову не страшны тяжёлые погодные условия: даже в регионах, где постоянно ветреная погода, можно устанавливать на ворота засовы.

Самый простой засов на воротаИсточник rusolymp.ru

Второй тип защитных механизмов – запоры на проушинах. Не так часто можно увидеть на воротах, в основном запор устанавливается на гаражной двери. Сборка механизма простая, с ней может справиться даже непрофессионал.

Штырьковый запор несложен для изготовления. Однако есть особенность – у замка очень большие размеры. То есть для самостоятельной установки придётся устанавливать в землю два боковых штыря. А для изготовления запора необходимо будет найти две полуметровых арматуры.

Для изготовления откидной защёлки нужны стальные детали: четыре крюка и пластина. Но в некоторых случаях мастер может использовать деревянные крюки и пластины. Алгоритмом сборки откидной защёлки мастер интересуется, если хочет знать, как сделать задвижку на калитку своими руками.

Есть несколько разновидностей уже готовых моделей. Самая простая – ручка. Она бывает пружинной или поворотной. Несмотря на внешнюю простоту, собрать ручку в домашних условиях сложно. Этот вид запора состоит из нескольких петель, стержня, который искривлён в определённой форме, а также нескольких петель. Конструкция универсальна: установить можно на калитки или на дверь гаража.

Такой вариант можно установить на калиткуИсточник nazamok.ru

Накладной замок тоже относится к запорам. Механизм состоит из двух частей: погружной и замочной конструкции. Самые простые разновидности закрываются с помощью ключа. Но есть и электронные механизмы.

Электроника задействована и во врезных замках с кодовым ключом. Там запирающий механизм может быть магнитный или электромеханический.

Экономия места конспирирующий короб

Стена полностью закрывает хозяйственную часть помещения, но заметно уменьшает полезную площадь. С целью экономии пространства, а также для обшивки выступающих стояков, соорудите конспирирующий короб, спрятав канализационную трубу. Сделать каркас для короба будет несколько сложнее, так как придется повозиться с углами. Прочный угол легко получить из двух скрепленных между собой ud-профилей, направленных полками под прямым углом.

По расположению элементов, нуждающихся в декоре, система защиты может быть трехгранной или четырехгранной. Когда внизу много выступающих частей, а вверху расположен только стояк, можно соорудить многоуровневый короб. Так места будет больше, образуется дополнительная полочка для хранения мелочей.

Выбирать для каркаса оцинкованные профили. Для отдельного туалета, где влажность существенно меньше, допускается использовать деревянные бруски.

Преимущества самостоятельного изготовления и места использования

Самостоятельное изготовление запоров позволяет задействовать старые запчасти, материалы, сэкономить и сделать надежную конструкцию. Если у вас установлены большие ворота, но нет запорного механизма, то охранять дворовую территорию, дом и постройки не получится.

Если установить запор своими руками, то злоумышленник не будет знать, как его открыть из-за нестандартности конструкции, что убережет от кражи. Конечно, если вор профессионал, то откроет запор шпилькой, ломом.

Но всё равно крепкая преграда доставит ему неудобство. Для садовых участков используют самодельные шпингалеты.

Для защиты более ценного места – гаража, применяют засовы-фиксаторы в комбинации с навесными замками. А для частных домов подойдут самые сложные варианты: шлагбаумы, навесные и электронные замки.

Для охраны территории могут использоваться категории устройств:

1. Обычные защелки, шпингалеты и т.п. Они не могут защищать от взлома, но сдержат открытие и зафиксируют закрытое положение.
2. Контейнерной категории – они большие о прочные. Подойдут для сдвигающихся и распахивающихся створок.
3. Механизмы, производящиеся для ангаров. Они запирают тяжелые двери, с которыми не справятся другие устройства.
4. Системы, оснащенные электрическим приводом и сигнализацией. Они подойдут для частных домов.

Владельцы подбирают категорию запоров в зависимости от нужных функций. Зачастую для частного сектора не требуется сигнализация, достаточно контейнерных механизмов.

Рассмотрим изготовление каждого из типов засовов более подробно

Устройство “Вертушки” своими руками

Вертушка — один из самых старых и популярных типов засова. Она может применяться на въездных или гаражных воротах, часто используется для запирания амбаров, сараев и других помещений, где имеются двустворчатые распашные ворота. Это самый “народный” и простой в изготовлении тип. Главное преимущество — его очень просто сделать самостоятельно.

Подобный засов для распашных ворот придется делать своими руками еще и потому, что промышленно их не выпускают. Он изготавливается отдельно для каждых ворот.

1. Взять брус или стальную полосу (тонкий швеллер) необходимой длины. Рекомендуемая длина — примерно 2/3 ширины створки ворот, чтобы он захватывал не менее трети каждой створки для надежности. Обычно она равняется метру. Если это деревянный брус, то его толщина должна быть не менее 5 мм, если стальная полоса, то от 5 мм при ширине около 50 мм.
2. В одной из створок, недалеко от края (60-100 мм), необходимо проделать сквозное отверстие под болт М10 — М12. Болт должен иметь широкую головку и достаточную длину (толщина ворот + толщина запорного бруса + толщина 2 шайб + место на 2 гайки).
3. Головка болта должна быть не видна или иметь сточенные грани, чтобы ее нельзя было выкрутить снаружи.
4. Брус или швеллер просверливается посредине и надевается на болт, закрепляясь контргайками.
5. На обеих створках закрепляются неподвижные швеллеры, в которые брус или полоса входят при повороте. Прорези могут быть сделаны клиновидными, чтобы створки прочнее и легче притягивались при закрывании.

Данный тип засова характеризуется высокой прочностью, надежностью и прижимной способностью. К тому же он очень популярен у тех, кто стремиться делать все сам.

Толщина деревянного бруса должна для запора быть не менее 50 мм

Засов на ворота типа “шлагбаум”

Этот поворотный засов также используется часто. Он может быть изготовлен из деревянного бруса или железой полосы (швеллера).

• Разметить отверстие на полосе под отверстие для болта М10 — М12. Отверстие делается не посредине, как в предыдущем случае, а на расстоянии 60-80 мм от одного из торцов. Длина болта рассчитывается, как и в предыдущем случае.
• Размечается место под отверстие на створке ворот (приложив засов в двери по месту) и просверливается сквозное отверстие соответствующего диаметра. Следует учесть, что в данном случае болт несет силовую нагрузку, поэтому шляпка должны быть широкая, обеспечивая надежный упор болта.

Шляпка болта не должна выкручиваться снаружи. Поэтому она должна быть либо скрыта под покрытием, либо иметь сточенные грани

На створках делаются три захвата. Один — на той же створке, где крепится засов, рядом с торцом ворот. Второй — напротив него, возле торца второй створки, и третий — вблизи дальнего конца засова. При необходимости в нем могут быть сделаны проушины для навесного замка.

Как делается сдвижной засов для ворот

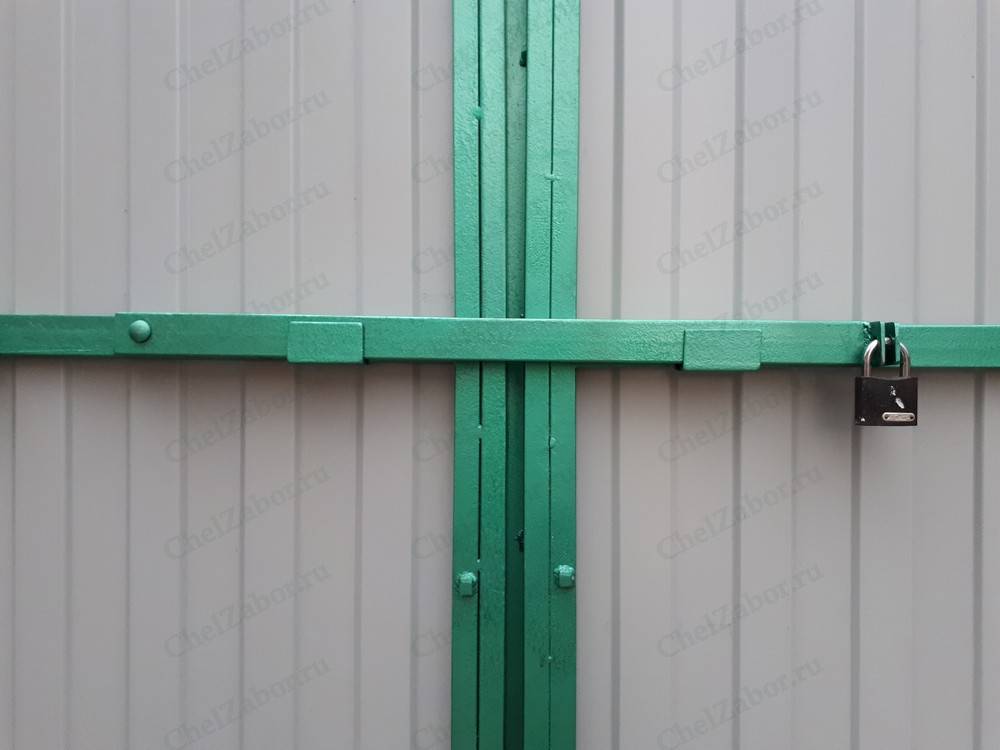

Это также очень распространенная конструкция. Когда-то такие засовы делали из дерева, но сегодня более распространенный материал — стальные полосы. Сделать его самостоятельно не сложно, имея набор инструмента и слесарные навыки.

1. Взять стальную полосу длиной около 400 мм и шириной около 50 мм.
2. Полоса должна двигаться в специальных пазах-направляющих. Эти направляющие можно закрепить на пластине при помощи сварки и затем засов прикрепить к створке саморезами или сваркой.
3. После того, как засов закреплен на одной створке, на вторую закрепляется еще один паз, который и будет фиксировать вторую створку.

Данный вид засова часто снабжается дужкой для того, чтобы фиксировать его навесным замком.

Сделать самостоятельно засов типа “шпингалет”

Для засова лучше всего подойдет гладкий прут диаметром не менее 10 мм. К пруту крепится рукоятка, чтобы образовать Т-образную форму (проще всего — сваркой, но можно также просверлить в прутке отверстие, нарезать резьбу и закрутить в нее болт). Также необходимо подобрать стальную трубку с таким внутренним диаметром, чтобы поток входил в нее без задержек и люфтов.

1. Нарезать трубку на три части — длинный (около 10 см) и два коротких (по 5 см).
2. Приварить к одной из створок длинную трубку. На противоположной створке приварить более короткий отрезок, чтобы прут входил в него.
3. Вставив прут в трубки до конца, на свободный конец надеть еще один короткий отрезок трубки и прикрепить сваркой. Убедиться, что ворота открываются и закрываются свободно.
4. Чтобы в закрытом состоянии засов фиксировался, приварить металлическую пластину или уголок, фиксирующий ручку в этом положении. Можно дополнить пластину проушиной для навесного замка, чтобы фиксировать засов.

Преимущества установки щеколды

Щеколда на калитку – очень нужная и практичная вещь.

Ее главными плюсами являются:

• Простота в использовании и надежность. Отмычкой ее открыть невозможно, также проблематично сломать – удар распределяется по всему полотну калитки. Только применяя «болгарку», можно такой засов обрезать. Но для вора это абсолютно не приемлемо. Во-первых, работает машина очень шумно, а во-вторых, щеколда закрывается изнутри, что само по себе является неприятным симптомом для злоумышленника и означает, что хозяева находятся дома.
• Еще одной положительной стороной является то, что во время экстремальной ситуации ее легко и быстро можно открыть. Этот фактор во время пожара может оказаться очень важным. Такой засов, в отличие от замка, который под действием высокой температуры может заклинить, не подведет.
