Замена батарей, радиаторов и труб отопления в квартире

Выбор отопительных приборов по типу и мощности

Если вы еще не приобрели батареи, то перед установкой нужно выбрать радиаторы отопления из 4 разновидностей, имеющихся в продаже:

Секционные алюминиевые. Производятся из легкого сплава – силумина (алюминий + кремний) в виде ребристых секций, окрашенных термостойким полимерным составом.
Биметаллические обогреватели изготавливаются двух видов – секционные и монолитные, хотя внешне готовые батареи выглядят одинаково. Конструкция: внутрь каждой секции из силумина заделан каркас из стальных труб.
Чугунные приборы отопления – дизайнерские и советского образца – бывают только секционными.
Стальные радиаторы свариваются из штампованного металла (панельные) либо изготавливаются методом литья (трубчатые).

Тип отопительных приборов выбирайте по двум критериям: цена и внешний вид, соответствующий интерьеру комнат. Одна оговорка: для системы автономного отопления частного дома подойдут любые батареи, а в квартиру с централизованным теплоснабжением – радиаторы, выдерживающие давление 12 Бар. Как выбирать обогреватели, детально рассказывается в отдельной инструкции.

Теплоотдача батарей и регистров прописана в технической документации производителя. Согласно действующим нормам, мощность радиаторных секций указывается при разнице температур теплоносителя и комнатного воздуха 70 °C.

Например, температура помещения составляет 20 градусов, воды в трубах – 90 °C, тогда секция отдаст примерно 180 Вт теплоты. Поскольку теплоноситель редко нагревается до 80—90 °C, реальная теплоотдача выйдет гораздо ниже. Отсюда вывод: берите радиаторы с запасом 80—100%. Упрощенные способы расчета мощности описываются в нашем материале и на видео:

Почти все типы батарей предлагаются в 2 исполнениях – с боковым или нижним подключением. Здесь выбор зависит от способа прокладки труб и устройства подводок. Значит, перед установкой надо рассмотреть вопрос…

Полезные рекомендации

В отношении наемного жилья картина туманная. Так, согласно Постановлению правительства № 491 от 13.08.06 г., обогреваемые элементы входят в состав общедомового имущества. А ст. 65 Жилищного Кодекса РФ гласит: наймодатель обязан следить за надлежащим состоянием общедомового имущества и ремонтировать его по мере надобности. На деле же УК и ЖЭКи эту информацию тщательно скрывают, побуждая жильцов выполнять замену отопительных приборов на свои деньги. Желающие отстаивать свои права могут обратиться в судебную инстанцию. Зато есть определенность в отношении приватизированных квартир. Там ремонт инженерных сетей возложен на плечи собственников.

Если прорвало радиатор, необходимо незамедлительно позвонить в эксплуатационную организацию (УК или ЖЭК). В некоторых подъездах на стене можно найти телефон вызова аварийной бригады. Второе, что нужно сделать до приезда ремонтников, — локализовать течь (набросить на батарею одеяло) и попытаться собрать воду в подставленную емкость (тазик). Третье действие — перекрыть воду. Если отсекающей арматуры в квартире нет, придется отключать весь стояк в подвале, ключ от которого, как правило, хранится у дежурного сантехника. Печь отопительно варочная чугунная читайте у нас на сайте.

Радиаторы из алюминия

Перед тем, как поменять батареи дома, стоит обратить внимание еще и на алюминиевые радиаторы. Для использования в централизованных отопительных системах такие приборы подходят плохо, равно как и стальные

Дело в том, что под воздействием агрессивной среды алюминий начинает окисляться.

Алюминиевые радиаторы красиво выглядят – так же, как и биметаллические изделия. Однако технические параметры их кардинально различаются.

В пользу алюминиевых изделий можно сказать, что они отлично себя показывают в индивидуальных системах отопления частных домов, где в контуре всегда поддерживается стабильная температура и давление, а также циркулирует чистый теплоноситель. В условиях центрального отопления возможны резкие скачки давления и температуры, которые отрицательно сказываются на швах секции радиатора. В результате повреждений начинается процесс окисления, и радиаторы постепенно разрушаются. В связи с этим, если вы решили заменить радиаторы отопления в квартире многоэтажного дома, останавливаться на данном типе изделий не рекомендуется.

Ответственность при аварийной ситуации

Если протекла труба, вследствие чего произошло затопление соседней квартиры, ответственной за нарушение становится управляющая компания. Исключениями являются случаи, когда собственник сам нарушил целостность отопительной системы или, например, забыл закрыть кран.

Если собственник квартиры без соответствующего разрешения самостоятельно заменил радиатор, при обнаружении утечки виновным признается именно он

Неважно, по чьей вине произошла авария, и какую трубу прорвало (старую или сменную), вся ответственность ложится на плечи владельца квартиры

Если замена батарей проводилась по согласованию сторон, но выполняла работы сторонняя организация, виновным в утечке становится собственник.

Замена батарей в частном доме

Если вы проживаете в частном доме, то при наличии необходимых инструментов и знаний, практически любой домовладелец сможет осуществить смену батарей. Более сложную работу придется выполнить при замене радиаторов отопления в квартире и многие просто не решаются браться за эту работу самостоятельно, предпочитая обратиться к услугам специалистов.

Примечание! Наиболее распространенной причиной смены радиатора является его протечка.

Батареи могут выйти из строя по следующим причинам:

При монтаже системы отопления были не правильно подобраны отопительные приборы, которые не способны выдержать существующее давление;
При установке батарей были допущены ошибки;
Износ межсекционных прокладок;
В системе используется не качественный теплоноситель (который со временем может создавать заторы и пробки), из-за чего необходимо регулярно проводить чистку радиаторов.

Важно! Пред тем, как приступить к самой смене отопительного прибора необходимо тщательно все подготовить, ничего при этом не упустив. От того, насколько тщательно вы подготовитесь будет зависеть скорость монтажа

Скорость является немаловажным показателем, ведь зимой неприятно остаться без отопления даже на несколько часов. Дело в том, что проблемы в системе отопления, как правило, появляются в начале отопительного сезона, именно поэтому многие осуществляют срочную замену радиаторов отопления зимой или осенью.

Новый чугунный радиатор отопления.

Итак, если вы решили заменить свои батареи на новые, вам понадобятся следующие составляющие:

Биметаллический радиатор;
Армированная полипропиленовая труба;

Важно! При покупке трубы следует акцентировать внимание на том, что вам нужна труба именно для отопления, т.е. под горячую воду. При монтаже отопления, запрещается использование трубы под холодную воду.

При монтаже отопления, запрещается использование трубы под холодную воду.

Краны американки. Их применение дает возможность дальнейшего обслуживания или замены радиатора;

Байпас без запорной арматуры.

Полипропиленовый кран. Использование байпаса позволяет не прерывать циркуляцию теплоносителя в системе во время обслуживания или смены батареи;
Полипропиленовый концевик с резьбой;
Тройники для монтажа байпаса;
Уголки под 90˚;
Кронштейны для крепежа прибора к стене (как правило, 2 в верхней части и 1 в нижней).

Для осуществления работ понадобятся следующие инструменты:

аппарат для полипропиленовой сварки;
инструмент для нарезания резьбы;
разводной и газовый ключи;
перфоратор;
болгарка;
уровень;
сантиметр;
маркер для разметки;
фум-лента либо льняная лента;
ацетон для обезжиривания полипропилена.

Для смены батареи необходимо проделать следующую последовательность действий:

Подготовить все необходимые материалы и инструменты;
Перекрыть поступление теплоносителя к неисправному отопительному прибору;
Демонтировать неисправный отопительный прибор;
Наметить расположение нового радиатора на стене. При этом, следует помнить, что для лучшей циркуляции теплого воздуха, батарея должна находиться от пола на расстоянии 10-15 см, а расстояние между подоконником и верхней частью батареи должно составлять минимум 15 см. Расстояние до стены — около 4 см.
Собрать все составные части радиатора: поставить прокладки; заглушки; краны;
Замерить и отрезать необходимые по длине трубы;
Сварить всю конструкцию до уголков;
При помощи болгарки отрезать трубу у пола и потолка;
Установить на стену новую батарею по намеченным местам;
Обмотать резьбу фум-лентой, вкрутить переходы и запаять уголки;

Совет! Вместо фум-ленты также можно использовать паклю, которая является более надежным уплотнителем. Ее следует использовать следующим образом: резьба тщательно прокрашивается (можно использовать любую краску, кроме водостойкой), после чего на нее наматывается конусом по часовой стрелке пакля. Далее обмотанная резьба снова краситься и на нее заворачивается кран.

Цена замены радиаторов отопления своими руками составляется около 5,5 — 6 тыс. руб. В стоимость входит:

Биметаллический радиатор (6 секций) — 4 000 руб;
Полипропиленовая армированная труба — 250 — 300 руб;
Фитинги (краны, тройники, уголки, заглушки, прокладки, сантехническая лента) — 1 000 — 1 500 руб.

Несколько интересных советов

Если принято решение поменять отслужившие батареи, не помешает подумать об установке крана, обычного или с термоголовкой. В первом случае можно вручную регулировать поток теплоносителя, во втором – это будет выполняться автоматически. Но если на радиатор поставили терморегулятор, его не нужно закрывать декоративным экраном.

Это позволит отключить радиатор от системы, чтобы прочистить или заменить его, независимо от сезона. Тепловая мощность, отраженная в техпаспорте батареи, не всегда соответствует заявленной. Если сделать число секций на 10% больше, можно улучшить ситуацию.

Правила отключения батарей зимой

Для проведения работ собственник жилья пишет заявление в двух экземплярах в ЖЭК (Жилищно-Эксплуатационная Контора). После визита в организацию на документе заявителя должна стоять дата приема и разборчивая подпись сотрудника, принявшего и зарегистрировавшего обращение. Это может понадобиться в дальнейшем, если дело дойдет до суда.

Некоторые жильцы не хотят связываться с ЖЭКом и обращаются в сторонние компании. Однако следует знать, что такие работы по законодательству обязательно проходят согласование с руководством эксплуатационной организации. Самодеятельность здесь недопустима.

Установив дополнительный радиатор, можно нарушить работу всей отопительной системы, которая по проекту для каждого многоквартирного дома рассчитывается отдельно, включая множество технических параметров.

Среди них:

мощность по номиналу;
объем теплоносителя;
температура рабочей среды;
диаметр и длина труб;
количество запорной арматуры и подключенных потребителей.

Поэтому, помимо разрешения на проведение работ силами подрядчика, понадобится документ, подтверждающий право собственности на жилье и техпаспорт на квартиру. Если новое оборудование приобретают сами жильцы, к заявлению прилагаются копии сертификатов не только на радиаторы, но и на все комплектующие: трубы, отсекающая арматура, фитинги.

Кто должен менять батарею

Замена батарей отопления в квартире зимой может выполняться как силами ЖЭКа, так и с помощью подрядчика, которого может предложить собственник жилья или УК (Управляющая компания). В любом случае услуга будет платной. Исключение составляют квартиры, в которых жильцы проживают по договору найма, но и там радиатор включают в общее имущество дома, только если на трубе, идущей от стояка к отопительному прибору, отсутствует запорная арматура.

Операцию по замене можно выполнить и самостоятельно, если имеется опыт и соответствующие навыки. Для этого потребуется написать заявление в УК или ЖЭК о необходимости отключения стояка и слива из него теплоносителя. По окончании работ пишется еще одно обращение о проведении технической экспертизы.

Как получить разрешение

По российскому законодательству, любые действия, связанные с системой отопления, должны выполняться организацией, имеющей соответствующую лицензию. Задача собственника — найти такую организацию либо обратиться в ЖЭК с просьбой о замене батареи силами эксплуатационной организации. Процесс этот, как показала практика, тягомотный.

На рассмотрение представленных документов (заявление о замене прибора, копии сертификатов на сантехоборудование, свидетельство о регистрации права на жилье) порой уходит до двух месяцев, поэтому стоит запастись терпением, а главное — иметь на руках зарегистрированный документ, на котором проставлена дата обращения и стоит подпись лица, его принявшего. После того, как разрешение будет получено, можно начинать выполнение работ. Если УК или ЖЭК откажет в выдаче разрешающего документа, можно обращаться в суд.

При замене батареи сторонней компанией понадобятся:

заявление на замену прибора;
свидетельство на право собственности;
техпаспорт на квартиру;
тепловой расчет (при монтаже дополнительного оборудования или наращивании секций);
сертификаты на комплектующие;
обращение о проведении техэкспертизы после окончания работ.

Материалы для труб

В системе водяного отопления используются трубы из различных материалов: металлические, оцинкованные, из нержавеющей стали, медные, полимерные (металлопластиковые, полиэтиленовые, полипропиленовые армированные алюминием). Расскажем об основных категориях подробнее.

Металлы

Металлические трубы не лишены существенного недостатка — это плохая устойчивость к коррозии. Нержавеющие и оцинкованные материалы, напротив, очень хорошо сопротивляются образованию ржавчины, и монтируются они на резьбовых соединениях.

При прокладке трубопровода из стали потребуется квалификация и опыт работы. Но сейчас, с появлением металлопластиковых и полипропиленовых изделий, устаревшие используются уже не так часто.

Медь

Трубы из меди монтируются высокотемпературной пайкой, припоем с содержанием серебра. Их можно замаскировать в стенах здания при проведении отделочных работ. Обращение с материалами требует высокого профессионализма. Медь, как правило, используют в элитарном строительстве, поскольку она дорого стоит.

Полимеры

Полимерные (полипропиленовые, полиэтиленовые) трубы удобны и просты в монтаже. Они прочные, устойчивые к коррозии, имеют гладкую внутреннюю поверхность, поэтому на ней не откладывается минеральный осадок солей.

Металлопластик

Металлопластиковые трубы состоят из слоя алюминия и двух слоев пластика — внутреннего и наружного. Они монтируются при помощи резьбовых соединений без использования сварки, или на прессовых соединениях, что намного уменьшает себестоимость монтажа. Но есть существенный недостаток — высокий коэффициент теплового расширения.

Поэтому нежелательно даже временно прекращать работу котла в отопительный сезон и размораживать систему отопления, поскольку это может привести к повреждению трубопровода. Еще одна причина течи — при сгибе трубы под острым или даже прямым углом, слой алюминия может дать трещину.

Схема системы отопления — «ленинградка»

Системы отопления многоквартирных жилых домов построены чаще всего по однотрубной схеме — так называемой «ленинградке». Приборы отопления в этой схеме устанавливаются последовательно, рядом с ними монтируется байпас. При этом установка шарового крана не одобряется управляющими компаниями.

По байпасу часть теплоносителя минует радиатор, поступает в последующий в группе прибор. Это позволяет частично выровнять температуры радиаторов, ведь последовательное подключение влечет снижение температуры на каждом последующем в ряду радиаторе (конвекторе).

Основные трубопроводы подачи и обратки проходят в горизонтальной плоскости в подвале или на верхнем техническом этаже. От них через помещения квартир проходят вертикальные стояки отопления, к ним в квартирах подключаются радиаторы. Каждый стояк при этом имеет свою запорную арматуру для отключения.

Централизованная отопительная система

Никто не станет спорить с тем, что централизованная система подачи тепла в многоквартирные дома, в том виде, в котором она сейчас существует, мягко говоря, морально устарела.

Не секрет, что потери при транспортировке могут доходить до 30% и за все это нам приходится платить. Отказ от центрального отопления в многоквартирном доме процедура сложная и хлопотная, но для начала давайте разберемся, как это работает.

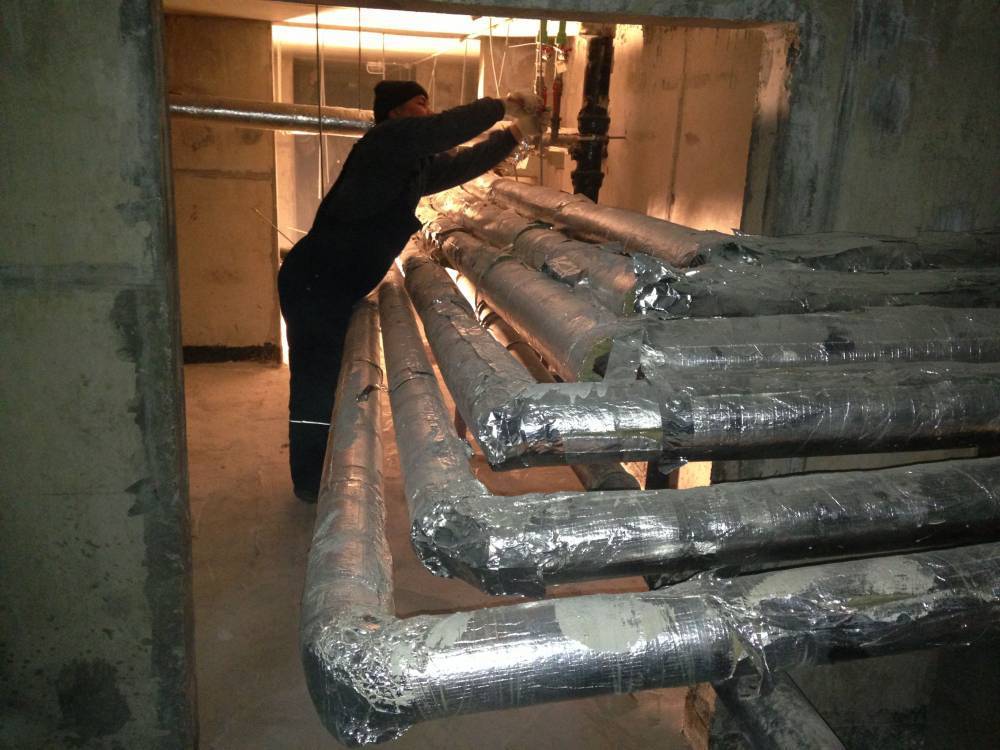

Отопление многоэтажного дома, представляет собой сложное инженерное сооружение. Здесь присутствует целый набор сливов, распределителей, фланцев, которые завязаны на центральный агрегат, так называемый элеваторный узел, через который осуществляется регулировка отопления в многоквартирном доме.

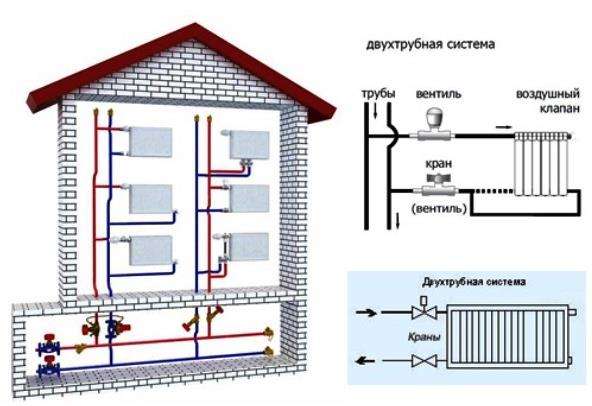

Двухтрубная схема отопления.

Рассказывать подробно о тонкостях работы данной системы сейчас нет смысла, так как этим занимаются профессионалы и простому обывателю это попросту не нужно, ведь от него здесь ничего не зависит. Для ясности лучше рассмотрим схему подачи тепла в квартиру.

Нижний розлив

Как видно из названия, схема распределения с нижним розливом предусматривает подачу теплоносителя снизу вверх. Классическое отопление 5 этажного дома, смонтировано именно по такому принципу.

Как правило, подача и обратка устанавливаются по периметру здания и проходят в подвале. Подающий и обратный стояки, в данном случае, являются перемычкой между магистралями. Это замкнутая система, которая подымается до крайнего этажа и опускается снова в подвал.

Два вида розлива в сравнении.

Несмотря на то, что эта схема считается самой простой, запуск ее в эксплуатацию, для слесарей дело хлопотное. Дело в том, что в верхней точке каждого стояка устанавливается устройство для стравливания воздуха, так называемый кран Маевского. Перед каждым запуском, нужно выпускать воздух, иначе воздушная пробка перекроет систему, и стояк не будет обогреваться.

Важно: некоторые жильцы крайних этажей стараются перенести клапан сброса воздуха на чердак, дабы не сталкиваться каждый сезон с работниками ЖКХ. Такая переделка может дорого стоить. Чердак — помещение холодное и если зимой остановить на час отопление, трубы на чердаке замерзнут и их разорвет

Чердак — помещение холодное и если зимой остановить на час отопление, трубы на чердаке замерзнут и их разорвет.

Серьезным минусом здесь является то, что с одной стороны пятиэтажки, там, где проходит ввод, батареи горячие, а с противоположной стороны они прохладные. Особенно это ощущается на нижних этажах.

Вариант подключения радиаторов.

Верхний розлив

Устройство отопления в девятиэтажке, выполнено совсем по другому принципу. Подающая магистраль, минуя квартиры, сразу выносится на верхний технический этаж. Здесь же базируется расширительный резервуар, клапан сброса воздуха и система задвижек позволяющая отсечь в случае необходимости весь стояк.

В данном случае тепло более равномерно распределяется по всем радиаторам квартиры, вне зависимости от их местонахождения. Но здесь выплывает другая проблема, отопление первого этажа в девятиэтажке оставляет желать лучшего. Ведь пройдя по всем этажам, вниз теплоноситель доходит уже еле теплый, бороться с этим можно только путем увеличения количества секций в радиаторе.

Важно: проблема с замерзанием воды на техническом этаже, в данном случае, стоит не настолько остро. Ведь сечение подающей магистрали порядка 50 мм, плюс в случае аварии, полностью сбросить воду со всего стояка можно за несколько секунд, достаточно лишь открыть воздушник на чердаке и задвижку в подвале

Температурный баланс

Безусловно, все знают, что центральное отопление в многоквартирном доме имеет свои четко регламентированные нормативы. Так в отопительный сезон температура в комнатах не должна опускаться ниже +20 ºС, в ванной комнате или же в совмещенном санузле +25 ºС.

Современный обогрев новостроек.

В виду того, что кухня в старых домах не отличается большой квадратурой, плюс она естественно обогревается за счет периодической работы печи, допустимый минимум температуры в ней +18 ºС.

Важно: все выше приведенные данные справедливы для квартир расположенных в центральной части здания. Для боковых квартир, где большинство стен наружные, инструкция предписывает повышение температуры выше нормативной на 2 – 5 ºС

Нормативы на обогрев по регионам.

Как выбрать материал для подключения радиатора

Как мы уже говорили ранее, в настоящее время для замены батарей отопления используются различные типы материалов. Перед тем как заменить радиаторы отопления необходимо определиться, какой вариант подключения будет использоваться – сварка, полипропиленовые или металлопластиковые трубы.

Присоединение батарей металлопластиковыми трубами

Почти 95% всех подключений радиаторов в квартирах нашей страны выполняется посредством металлопластиковых трубопроводов. Сварка или полипропилен не так популярны в виду того, что именно металлопластик отличается своей надежностью, долговечностью и высоким уровнем герметичности. Кроме того, смотрится такой вариант очень аккуратно и красиво, хорошо вписывается в интерьер квартиры.

Испытание системы – залог надежности работы

Для личной безопасности и качественной работы системы отопления с обновленными радиаторами в квартире, необходимо после завершения выполнения всех работ по монтажу обязательно провести тестирование оборудования. Для этого следует договориться с теми людьми, которые сливали воду из системы, дабы после завершения работ они сразу же ее пустили под давлением.

Тем не менее, важно помнить, что в большинстве случаев полное заполнение системы отопления производится лишь при общем пуске, когда давление достигает 2-4 атм. Если в ходе испытаний будут обнаружены какие-то дефекты, следует обязательно их устранить в самый короткий срок

Монтаж оборудования

После разметки поверхности монтируется крепеж, причем так, чтобы между батареей и стеной остался зазор, равный 40 мм. Затем можно переходить непосредственно к установке батареи, а можно сделать это после монтажа трубопровода.

Чтобы система работала, следует обеспечить в ней циркуляцию воды посредством монтажа труб

Важно не менять установленные показатели мощности и объемов, чтобы они соответствовали эксплуатационным условиям. Как правило, этот момент обсуждается еще на стадии согласования

Чтобы придать трубе нужный размер, ее следует разрезать специальными ножницами. Затем трубы скрепляются с системой при помощи сварочного аппарата. Точно такая же операция выполняется и с батареей. Когда все готово, можно переходить к тестированию.

Проверка

Лучшим вариантом является проверка работоспособности совместно с работниками ЖЭУ. Оборудование должно обеспечивать равномерное распределение тепла без каких-либо сбоев. Последний шаг — опрессовка. Данная процедура проводится мастерами домоуправления. Как только система опрессована, она считается готовой к эксплуатации.

Установка нового радиатора

Без замены или наращивания подводок

Как менять радиатор без замены подводок – догадаться нетрудно: все проделанные нами ранее операции выполняются в обратном порядке. Используются новые пробки и контргайки; для герметизации пробок используются штатные прокладки, для контргаек – лен с краской или полимерная нить-герметик.

С заменой или наращиванием подводок

Разберем эту операцию на примере монтажа батареи на гофрированную нержавейку.

Снимаем на срезах подводок наружную фаску и нарезаем на них короткие (5 ниток) резьбы.
Размечаем точки крепления кронштейнов из расчета одной точки на три секции. Монтируем кронштейны и вывешиваем новую батарею.
Подмотав новые резьбы на подводке, наворачиваем на них фитинги – переходники.
Вторую пару переходников вворачиваем в краны или американки.

В системе ЦО нужен байпас между подводками.

Отрезаем трубу по размеру и обжимаем ее в фитингах. При пролете подводок свыше полуметра они крепятся к стене хомутами.
Проверяем прибор под давлением.

Для опрессовки при сброшенном контуре может использоваться ручной насос с манометром.

Материалы

После того, как вопрос как поменять батареи отопления в квартире возник, необходимо, прежде чем начинать согласование с УК, решить для себя, какой тип радиаторов будет применяться. В случае, если вы меняете батарею на такую же модель, идентичную по марке, производителю и параметра – всё, что нужно сделать – это просто уведомить управляющего о проведении работ. В любом случае начинать надо с выбора нового греющего элемента.

Гибридные

Такие элементы выполнены по следующей технологии: на стальной сердечник смонтированы алюминиевые секции. Это позволяет батарее выдерживать большее давление и температуру, а высокая теплопроводность алюминия позволяет быстро и эффективно прогревать помещение. Кроме того, они хорошо стыкуются с медью и сталью.

Стальные

Используются в квартирах довольно редко, так как имеют немного другое назначение и свои особенности. Прежде всего, такой греющий элемент способен выдерживать давление в шестнадцать атмосфер, которого в домовой сети отопления никогда не будет, а также температуру до ста десяти градусов по Цельсию, что тоже не используется в квартирах. Кроме того, такие изделия весьма неустойчивы к механическим воздействиям и могут лопнуть в результате гидроудара, из-за своей низкой пластичности.

Алюминий

Данный материал для производства радиаторов довольно распространён, но в основном в гибридном исполнении, полностью изготовленные из алюминия радиаторы невозможны – в любом случае внутри будут стальные соединения. Обладают малым весом и хорошей теплоотдачей. Благодаря лёгкому весу могут монтироваться быстро и самостоятельно, то есть одним человеком.

Чугун

Как правило, замена батареи дома, отопление в котором было проведено давно, позволяет увидеть те самые «гармошки», выполненные из чугуна. Материал широко распространённый и известный, особо не нуждающийся в представлении, практически все знают, что это такое и как он греет. Можно лишь добавить, что нагревается он медленно. Но это не имеет никакого значения, если речь идёт о квартирном отоплении, которое не выключается весь отопительный сезон.

Чугунный радиатор отопления медленно нагревается, и подходит только для квартир, где отопление не выключается весь сезон.
