Вентилятор в вытяжку в туалет

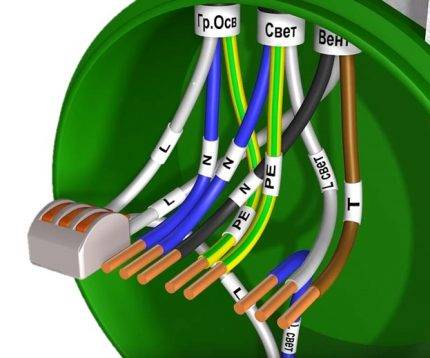

Соединение проводов в распределительной коробке

Соединение проводов в распределительной коробке — наиболее ответственный момент, требующий действий с повышенным вниманием. Существует несколько вариантов коммутации проводов в распределительной коробке в зависимости от используемых типов выключателей и вентиляторов

Основные схемы подключения вентилятора к выключателю следующие:

  • при включении вытяжки одновременно с освещением;
  • при использовании отдельного выключателя для вытяжки;
  • при использовании двухклавишного выключателя;
  • при использовании вытяжки с таймером.

При использовании для включения вентилятора отдельного выключателя нужно сделать следующую коммутацию проводов:

  1. Нулевой провод вентиляционного устройства нужно подключить к нулевому проводу сети.
  2. Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя.
  3. К входной клемме выключателя нужно подключить фазный провод сети.

Если в качестве коммутационного устройства используется двухпозиционный выключатель, необходимо произвести следующие действия:

  1. Нулевой провод, идущий с вентиляционного прибора, нужно присоединить к нулевому питающему проводнику.
  2. Фазный провод, идущий с вытяжки, нужно присоединить к фазному проводнику, идущему с одной из двух выходных клемм выключателя.
  3. Фазный провод сети необходимо подключить к входной клемме двухклавишного выключателя.
  4. Вторая выходная клемма используется для подключения прибора освещения ванной.

При использовании вентилятора с таймером коммутацию проводов выполняют совместно с проводами освещения ванной. Порядок действий:

  1. Нулевой провод сети нужно подключить к нулевым жилам вентилятора и прибора освещения.
  2. Фазный провод сети подключается к входной клемме выключателя и к фазной жиле вентилятора.
  3. Провод, идущий с выходной клеммы выключателя, нужно соединить вместе с фазным проводом устройства освещения и с сигнальным проводом вытяжки.

Фазный питающий провод обязательно должен быть защищен автоматическим выключателем, который при возникновении аварийной ситуации должен надежно обесточить всю схему электроснабжения. Сечение жил кабеля рассчитывается, исходя из используемой нагрузки. После выполнения всех работ необходимо проверить работу каждого устройства в ванной комнате.

Установить принудительную вентиляцию недолго, основная масса времени расходуется на подготовительные работы. Потраченные время и деньги на установку такой системы с лихвой окупятся здоровьем людей, проживающих в квартире.

Наверняка вам приходилось сталкиваться в жизни с такой ситуацией, когда в ванной расположен вытяжной вентилятор и включается он при помощи обычного выключателя. Часто так оборудуют ванные комнаты в отелях, санаториях, пансионатах, гостевых домах. Может быть, у кого-то из знакомых или друзей видели такую вытяжку? Между прочим, это очень хорошая идея. И если ваша ванная комната пока не оборудована такой техникой, советуем задуматься над её установкой. В этой статье поговорим о преимуществах устройства и о том, как подключить вентилятор в ванной к выключателю.

Как проверить естественную вентиляцию

Естественная вентиляция в ванной – пар удаляется через вытяжной клапан

Если в проекте здания заложена естественная система вентиляции, возможно, обустраивать еще и принудительную вытяжку не нужно. Чтобы в этом убедиться, необходимо проверить конструкцию на работоспособность. Методы проверки состоят в следующем:

  • Проверка тяги в канале. Для этого зажигают спичку и подносят ко входу канала. Если пламя будет устремляться в сторону отверстия, тяга имеется. Проводить контроль рекомендовано в теплую маловетреную погоду, когда параметры перепада давления всегда на минимуме.
  • Анализ эффективности высушивания помещения. В этих целях душевую наполняют паром: открывают горячую воду через рассеиватель и некоторое время ее спускают. Далее смотрят, насколько обильно образуются капли воды на стенах помещения и как долго она не просыхает.

Типы вентиляторов в ванную комнату и туалет

Функциональность вентиляционных приборов имеет достаточно большое значение, поэтому нужно разбираться, как выбирать вытяжку для ванной или туалета. На сегодняшний день все вытяжные вентиляторы можно поделить на два типа.

  1. Стандартная вытяжка в туалет и ванную – это обычные осевая система, оснащённая, обратным клапаном, который предназначен для блокировки поступления отработанных воздушных потоков в помещение. Такая система включается и выключается при помощи выключателя света, что достаточно удобно. Но при образовании больших объёмов пара в процессе приёма ванны такая система малоэффективна.
  2. Автоматическая вытяжка – более совершенное, но при этом и дорогое устройство. Такие приборы оснащаются специальными таймерами, которые устанавливаются на определённый временной период работы, а более функциональные устройства оснащаются гидростатом, который определяет уровень влажности в помещении.

Разобравшись с основными параметрами прибора, останется только выбрать подходящую систему, которую без особых проблем можно установить самостоятельно. При этом крепёж выполняется стандартными саморезами или на клей.

Подбор подходящего вентилятора для туалета

В типовых городских квартирах обычно установлен вертикальный вентиляционный канал, для которого наиболее оптимальным вариантом является центробежный вентилятор.

Результаты похуже покажет канальное вентиляционное устройство. Такие вентиляторы лучше использовать при объединении нескольких каналов вентиляции или в случае, когда возникает необходимость спрятать прибор в подшивной потолочной конструкции.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как избавиться от конденсата на бачке унитаза

Монтаж осевого вентилятора имеет смысл только при коротких горизонтальных каналах.

Рекомендуем обратить внимание на модели вентиляторов, оснащенные дополнительными опциями (потребуется прокладка отдельной линии электропитания):

  1. С обратным клапаном. Благодаря своим конструктивным особенностям такой вентилятор не пропустит воздух из шахты обратно в помещение. Жители многоквартирных домов оценят его преимущество благодаря тому, что больше не будут вынуждены вдыхать ароматы, попадающие через вентиляцию из соседних квартир.
  2. С датчиком движения. Включаться устройство будет, когда в туалет заходит человек, а когда он выходит, вентилятор выключается.
  3. С таймером. Выставляется определенная программа, обеспечивающая непрерывную работу вентилятора на протяжении 2–30 минут.
  4. С датчиком влажности. Автоматическое включение прибора при достижении влажности в помещении определенного уровня.
  5. С режимом проветривания. Вентилятор не прекращает свою работу, но осуществляет ее на минимальных оборотах.

Вентиляторы для ванной комнаты

Вентиляторы для ванной комнаты – в настоящее время крайне необходимы в каждом доме. В связи с повсеместной установкой пластиковых окон, появилась необходимость в принудительной вентиляции, особенно в ванной комнате! Там всегда присутствует повышенная влажность, это не только приносит дискомфорт, но и может стать причиной появления плесени и грибка на стенах.

Как выбрать вентилятор для ванной

Перед покупкой вентилятора для ванной комнаты нужно уточнить исходные данные помещения, где будет производиться установка:

  1. Место установки – в стене или на потолке
  2. Подключение к системе воздуховодов или установка в вентиляционную шахту
  3. Допустимый диаметр отверстия

Далее нужно обратить внимание на характеристики вентилятора. Важнейшие из них:

  • Производительность
  • Надежность электрического подключения
  • Качество двигателя и сборка
  • Безопасность материалов
  • Уровень шума

Особенности конструкции

Размеры и тип корпуса напрямую связаны с тем, где можно расположить прибор и его выключатель. Чаще всего планировка ванных такова, что вентиляционный канал проводится в углу помещения.

Иногда можно встретить шахту посреди стены комнаты. Для всех этих каналов подходят осевые вариации вентиляторов. Но на рынке можно найти и следующие модели:

  • центробежные;
  • канальные;
  • крышные.

Почему наиболее целесообразно установить осевой прибор в ванной? Все просто: легкая установка и обслуживание. К преимуществам таких устройств относятся приемлемая стоимость и достаточная производительность.

Как правильно сделать принудительную систему своими руками?

Проектирование и монтаж выполняется самостоятельно, с проведением подготовительных работ.

  1. Сравнивают диаметр вытяжного прибора с размером проёма в стене.
  2. Узкий вход в вентиляционное отверстие расширяют перфоратором.
  3. В широкий вход вставляется труба из пластика или гофра.
  4. Промежуток между трубой и стеной заделывают монтажной пеной.

Место для установки

Вытяжка предназначена для отвода тёплого влажного воздухаЗапрещено устанавливать вентилятор рядом с раковиной, ванной, унитазом и другими источниками повышенной влажности
Совет
Вентилятор не устанавливают вблизи нагревательных приборов, чтобы он не перегревался.

Как подключить: выбор схемы

стандартная встроенная вентиляция не в состоянии справиться с выводом влаги из ванной.Следующий способ заключается в подсоединении устройства к независимому выключателю.

Как установить вентилятор?

  1. снимают наружную крышку;
  2. места прилегания вентилятора к стене смазывают полимерным клеем, жидкими гвоздями или силиконом;
  3. вставляют устройство в проём в стене, полностью спрятав рабочую часть, состоящую из лопастей и двигателя;
  4. корпус плотно прижимают для схватывания клея;
  5. для защиты от попадания из вентиляционной шахты в комнату насекомых и мусора устанавливают противомоскитную сетку;
  6. крышку ставят на место, закрепляют саморезами или дюбелями, которые поставляются в комплекте;
  7. завершающий этап — укладка провода, подсоединение вентилятора к электросети.

Установка вентиляционной системы в ванной комнате

Если рынок вентиляционного оборудования был вами изучен досконально, и модель вытяжки для ванной комнаты куплена, то переходите к процессу подключения вытяжного вентилятора. Схема подключения вытяжки проста, и если следовать инструкциям, то монтаж вентилятора для санузла не составит труда.

Схема подключения вентилятора в ванной

  1. В первую очередь следует убедиться, что к вентиляционной шахте подведена проводка, иначе вытяжной вентилятор с таймером не будет подключен к электросети. Если кабель электросети в наличии и он работоспособен, то переходите к проверке вентиляционной шахты, в ней не должно быть мусора и грязи. Если же после осмотра вентиляционного канала были обнаружены элементы, затрудняющие отток воздуха, то устраните их, если самостоятельно это сделать нет возможности, то обратитесь в специализированную службу. Теперь проверьте диаметр вентиляционной шахты и самой вытяжки, они должны совпадать. Если все эти показатели в норме, то приступайте к установке вентилятора с таймером. А если вы выбрали вытяжной вентилятор с датчиком влажности, то это будет дополнительным плюсом в борьбе с влагой и сыростью.
  2. Для начала снимите декоративную насадку с вентилятора. Далее, подключите кабель к вытяжке. Процесс этот несложный, главное не перепутать фазу и ноль. Еще один важный момент. Во время монтажа вентилятора в санузле, выключите электричество в квартире.
  3. После того как кабель был подключен к вытяжке, ее устанавливают в вентиляционный канал. Это делают при помощи саморезов, которые производители иногда кладут в комплект с вытяжкой либо при помощи клея герметик. Если у вас в ванной комнате лежит кафель, то в этом случае рекомендуют воспользоваться клеем, иначе есть риск повредить плитку.
  4. Перед тем как устанавливать декоративную крышку, произведите проверку проделанной работы, и испытайте вентилятор. Если все этапы монтажа были проведены правильно, то вытяжка будет работать исправно. Теперь установите защитную крышку и все готово.

В том случае, если нет возможности подвести проводку в вентиляционную шахту, то не стоит расстраиваться, из такой ситуации также есть выход. В таких санузлах вентилятор подпитывается через лампочку. Кидается кабель и подключается один его конец к лампочке, а другой к вытяжке. Чтобы кабель не было видно его прячут в короб. В этом случае вентилятор будет включаться вместе со светом, и выключатся так же.

Как вы видите, схема подключения вентилятора в санузле очень проста, и не требует найма специализированной бригады.

А если вы только проектируете собственный дом, то уделите больше внимания вентиляционной системе ванной комнаты. Правильней всего установить в санузле окно, через которое, свежий воздух попадет в комнату. А если вентиляция в доме спроектирована верно, то в нем не будет место сырости и грибку, а воздух будет свежим.

Потолочная установка

Вытяжной вентилятор в ванной или в туалете может быть установлен и на потолке (натяжном или подвесном).

Потолочное размещение нередко используется в частных домах, когда вентиляционный канал можно провести сквозь потолок и проложить по чердаку. В таких случаях рекомендуется использование канальных вентиляторов, которые размещаются также на чердаке.

В случае натяжного потолка или подвесного, ситуация немного усложняется. Разумнее будет, если вы, перед установкой разного рода потолков, приготовите место под монтаж оборудования. К гипсокартону решетку или кулер можно прикрутить с помощью дюбеля “бабочки”. В случае с натяжным потолком, оборудование крепится к установленной заранее подставке.

Конечно, демонтировать подвесной потолок – задача довольно непростая, и мало кто на это пойдет ради монтажа вентилятора. Существует 2 решения:

  • можно попытаться протянуть провода через предварительно сделанное отверстие в нужном месте, после чего его заделать, чтобы оно стало незаметным;
  • провести от подключаемого агрегата проводку прямо по потолку, и скрыть ее кабель-каналом.

В любом случае, при самостоятельной установке вентиляционного оборудования важно последовательное выполнение вышеописанных операций без спешки, с соблюдением правил безопасности и с большой аккуратностью, особенно, если монтаж производится на натяжном потолке. https://www.youtube.com/embed/Io9bplg2oJ0

Источник

Выбор вентилятора и способа запуска

На рынке представлено множество моделей вытяжных вентиляторов, в том числе – для санузла. Они отличаются не только размером и внешностью. Существует целый ряд характеристик, которые следует учесть при выборе и покупке.

Первое, что определяет схему подключения вентилятора для вытяжки воздуха из санузла, это способ его запуска.

В зависимости от модели, существуют такие варианты:

  1. Включение на корпусе вентилятора кнопкой или шнурком – они проще всего подключаются, но каждый раз тянуться под потолок не совсем удобно.
  2. Запуск отдельным выключателем или параллельно с освещением. Сам вентилятор также имеет всего 2 провода, но схемы возможного подключения сложнее и разнообразнее. В том числе, с внешним таймером или гигрометром, датчиком движения или открытия двери.
  3. Управление через встроенный таймер или гигрометр. Такие модели подключаются трехжильным проводом.
  4. Дистанционное управление через пульт. Эти модели сочетают простоту подключения первого варианта и максимальное удобство в эксплуатации, но и стоят дороже всех.

Кроме того, не любой вытяжной вентилятор подходит для санузла. Дело в том, что это электрооборудование, и для работы в условиях высокой влажности класс защиты должен быть не менее IP45, что подтверждается в документах.

При этом каждую цифру маркировки следует учитывать отдельно, то есть защита IP62 не подходит, поскольку на устойчивость к влаге указывает вторая цифра, она должна быть не меньше 5.

На практике защита реализуется в виде изолированных контактов подключения, скрытой или влагостойкой платы управления, герметичного корпуса двигателя.

Также следует определиться с типом конструкции прибора. Осевые модели дешевле, но более шумные, поскольку воздух через них проходит прямо. Центробежные вентиляторы формируют потоки-вихри, которые выталкивают воздух по кругу – это значительно тише. Кроме того, для частного дома можно выбирать которые устанавливаются внутри вентиляционного канала, а не на выходе из него.

Еще один критически важный параметр – мощность и производительность вентилятора. Для этого объём помещения нужно умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра – минимальный необходимый объём воздухообмена в час.

Слишком слабый вентилятор будет плохо справляться со своей задачей, его придётся надолго оставлять включенным. Чересчур мощный не только добавит сильные сквозняки, но и может спровоцировать обратный ток воздуха из общей вентиляционной шахты, со всеми соседскими запахами.

Также обратите внимание на диаметр вентилятора. Если он не будет соответствовать диаметру существующего вентиляционного отверстия, для монтажа дополнительно понадобятся труба и строительная пена либо перфоратор, а также значительно больше усилий

На комфорт использования значительно влияет шумность оборудования. Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше.

Кроме названных параметров, обратите внимание, оснащен ли вентилятор обратным клапаном, функцией проветривания, переключателем режимов, дисплеем с индикацией температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда – с подсветкой

Выбор вентилятора и способа запуска

На рынке представлено множество моделей вытяжных вентиляторов, в том числе – для санузла. Они отличаются не только размером и внешностью. Существует целый ряд характеристик, которые следует учесть при выборе и покупке.

Вентиляторы для ванной бывают накладные и канальные, со сплошной передней панелью или решеткой, разного цвета и дизайна

Первое, что определяет схему подключения вентилятора для вытяжки воздуха из санузла, это способ его запуска.

В зависимости от модели, существуют такие варианты:

  1. Включение на корпусе вентилятора кнопкой или шнурком – они проще всего подключаются, но каждый раз тянуться под потолок не совсем удобно.
  2. Запуск отдельным выключателем или параллельно с освещением. Сам вентилятор также имеет всего 2 провода, но схемы возможного подключения сложнее и разнообразнее. В том числе, с внешним таймером или гигрометром, датчиком движения или открытия двери.
  3. Управление через встроенный таймер или гигрометр. Такие модели подключаются трехжильным проводом.
  4. Дистанционное управление через пульт. Эти модели сочетают простоту подключения первого варианта и максимальное удобство в эксплуатации, но и стоят дороже всех.

Кроме того, не любой вытяжной вентилятор подходит для санузла. Дело в том, что это электрооборудование, и для работы в условиях высокой влажности класс защиты должен быть не менее IP45, что подтверждается в документах.

При этом каждую цифру маркировки следует учитывать отдельно, то есть защита IP62 не подходит, поскольку на устойчивость к влаге указывает вторая цифра, она должна быть не меньше 5.

На практике защита реализуется в виде изолированных контактов подключения, скрытой или влагостойкой платы управления, герметичного корпуса двигателя.

Даже вентиляторы с высокими характеристиками защиты от влаги не рекомендуется размещать так, чтобы на них могла попасть вода

Также следует определиться с типом конструкции прибора. Осевые модели дешевле, но более шумные, поскольку воздух через них проходит прямо. Центробежные вентиляторы формируют потоки-вихри, которые выталкивают воздух по кругу – это значительно тише. Кроме того, для частного дома можно выбирать которые устанавливаются внутри вентиляционного канала, а не на выходе из него.

Еще один критически важный параметр – мощность и производительность вентилятора. Для этого объём помещения нужно умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра – минимальный необходимый объём воздухообмена в час.

Слишком слабый вентилятор будет плохо справляться со своей задачей, его придётся надолго оставлять включенным. Чересчур мощный не только добавит сильные сквозняки, но и может спровоцировать обратный ток воздуха из общей вентиляционной шахты, со всеми соседскими запахами.

Также обратите внимание на диаметр вентилятора. Если он не будет соответствовать диаметру существующего вентиляционного отверстия, для монтажа дополнительно понадобятся труба и строительная пена либо перфоратор, а также значительно больше усилий. На комфорт использования значительно влияет шумность оборудования

Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше

На комфорт использования значительно влияет шумность оборудования. Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше.

Обратный клапан убережет вас от запахов и влаги из соседского санузла, когда вентилятор выключен. Также он частично защищает устройство от пыли в шахте

Кроме названных параметров, обратите внимание, оснащен ли вентилятор обратным клапаном, функцией проветривания, переключателем режимов, дисплеем с индикацией температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда – с подсветкой

Как установить вентилятор для ванной с обратным клапаном?

Есть два типа вентиляторов для ванных: осевые и канальные.

  1. Осевой вентилятор представляет из себя небольшой пропеллер с лопастями задачей которых является при вращении затягивать влажный воздух и выводить его таким образом в шахту. Эти устройства подходят для санузлов небольшого объема(до 15 м3), которые не связаны одной шахтой с другими помещениями. Они позволяют обеспечить хорошую вентиляцию, и при этом достаточно дешевы. Единственным недостатком можно считать то, что они более шумные по сравнению с канальными вентиляторами.
  2. Канальный вытяжной вентилятор – является более совершенным механизмом, который представляет собой турбину с улиткой, размещенной в пластиковом корпусе. Этот вентилятор активно засасывает внутрь воздух, хорошо и качественно проветривая помещение, предназначается для ванных комнат, чей объем более 15 м3, совмещенных санузлов или при забитых каналах естественной вентиляции. Вентиляторы канальные с обратным клапаном для ванной обладают высокой надежностью, производительностью и низким уровнем шума во время работы. Единственный недостаток этой одели – довольно высокая цена.

В промышленных помещениях, обычно, устанавливают третий тип вентиляторов с обратным клапаном – радиальные. Это крупногабаритные модели со спиралевидной решеткой.

Монтаж вентилятора с обратным клапаном лучше всего осуществлять в воздуховодном канале вытяжки ванной комнаты либо на входе в вытяжной шлюз. Эти отверстия обычно находятся в стене или на потолке в углу напротив входной двери. Накладная модель вентилятора с осевым механизмом должна закрепляться непосредственно перед вентиляционным отверстием.

В том случае если используется канальное вентиляционное устройство, его нужно вставить в отверстие и закрыть декоративной решеткой. Стоит заметить что канальный вентилятор обладает низким уровнем шума во время работы из-за того что его двигатель располагается в вентиляционном отверстии.

  1. Питание к устройству нужно прокидывать от коробки, к которой подключена система освещения.
  2. Провода, которые идут к вентилятору, необходимо скрыть в штробах или же под навесным потолком.
  3. Для установки прибора используйте уже готовое отверстие в стене. Пластиковый вентиляционный трубопровод вставить на одном уровне со стеной и укрепить штукатуркой, после чего прокинуть электропитание и установить вытяжку.
  4. Вентиляционного патрубок можно заменить ПВХ трубой для канализации диаметром 100 мм.
  5. С устройства нужно снять верхнюю крышку и смазать его заднюю часть жидкими гвоздями, после чего установить вентилятор, прижимая его заднюю часть к стене.
  6. Обязательно установите вентиляционную решетку, прикрутив ее при помощи винтов или установив на защелки. Совет: решетку необходимо регулярно очищать от пыли.

Для того чтобы запитать установленное устройство от электросети прокидывают кабель от ближайшей коробки. В это время нужно помнить о необходимости соблюдения правил электрофикации для помещений с высоким уровнем влажности, поместив кабель в специальный защитный канал и скрывая его за навесным потолком, настенными панелями или штукатуркой.

Бесшумный вытяжной вентилятор представляет собой простое, но, тем не менее, эффективное устройство, которое способствует понижению уровня влажности воздуха и увеличивает интенсивность воздухообмена, создавая тем самым более комфортные условия в ванной комнате. Современные модели этого устройства легко монтируются, обладают высоким уровнем надежности при эксплуатации и оснащаются системами автоматического пуска и выключения, а сочетание практичности и эстетичного внешнего вида позволит им вписаться в любой интерьер ванной комнаты.

Рейтинг вытяжных вентиляторов

Правильно сконструированная, установленная вентиляционная техника гарантирует чистоту воздуха, отсутствие влажности, конденсата и вытекающих последствий. Накладной тип различают не только по форме, размерам, но и качественным, функциональным характеристикам. Каждого номинанта эксперты оценивали на группу критериев:

  • Производительность – кратность воздухообмена;
  • Размеры – соответствие геометрических размеров площади вентиляционной шахты;
  • Диаметр – от 80 до 200 мм;
  • Безопасность – защита от влаги, ударов, перегрева, скачков напряжения сети;
  • Уровень шума – рекомендовано не выше 35-55 дБ;
  • Дополнительные опции – датчик влажности, движения, таймер;
  • Способ монтажа – накладной, встраиваемый, потолочный;
  • Тип конструкции – осевой, радиальный, центробежный;
  • Материалы – качество, устойчивость к внешнему воздействию, износу;
  • Дизайн – классика, современные инновационные модели;
  • Способ управления – электронный, дистанционный, автоматический старт/отключение.

В обзор были внесены только самые ходовые модели, соответствующие запросам покупателей. Проанализировав отзывы, редакция журнала определила преимущества и недостатки каждого номинанта, сравнила заявленные характеристики с реальными. Это помогло отсеять товары с завышенными обещаниями, малым сроком службы.

Лучшие терморегуляторы

Подключаем вентилятор без таймера

Такой вариант подключения считается самым простым с технической точки зрения. Выключатель размещают перед входом в ванную комнату либо внутри помещения. Желательно его устанавливать в отдалении от сантехнического оборудования, где исключено попадание на электрические контакты брызг.

Пластиковые осевые вентиляторы не имеют клеммного выхода для подсоединения заземляющего контура. Все ограничивается коммутацией фазы с нулевой жилой. Соединения организуют в распределительном щитке или подрозетнике глубиной до 60 мм.

Одноклавишный выключатель (отдельно от света):

Если для управления работой вытяжного вентилятора выбран выключатель с одной клавишей, коммутация проводов происходит так:

  • ноль вентиляционного прибора соединяется с нулем сетевого провода;
  • фазный конец от вытяжки подключается к линии, проложенной от выключателя;
  • на входящую клемму выключателя присоединяется сетевая фаза.

Подключение вентилятора к освещению

Наиболее простой и бюджетный вариант обустройства принудительной вентиляции санузла – подсоединить вентилятор к ближайшей лампочке, затратив минимум проводов и усилий. В таком случае вытяжка будет работать ровно столько времени, сколько горит свет.


Проводя подключение вытяжного вентилятора в ванной или туалете по этой схеме, стоит хорошо заизолировать места соединения проводов

Установить вентилятор с тремя проводами подключения несколько сложнее. Такому агрегату требуется постоянное питание платы, поэтому к нему и фаза, и ноль тянутся напрямую из коробки.

Выключатель размыкает дополнительный провод фазы, управляющий таймером. Подробнее все соединения описаны на схемах ниже.


В распределительной коробке уже заведены 3 провода: подача электричества со щитка (Гр. Осв), питание освещения в санузле (Свет) и к выключателю, подключенный к жилам фазы из первых двух
Из трёх жил провода вентилятора одна замыкается напрямую на фазу, идущую со щитка – она обеспечит постоянную работу платы управления
Жила ноля соединяется с остальными нулями, а третья подсоединяется к проводу, идущему от выключателя – вместе с фазой, питающей освещение

Подключение через коробку безопаснее, поскольку все соединения вынесены за пределы ванной, но имеет те же недостатки в эксплуатации, что соединение с лампочкой. С одной стороны, вы никогда не забудете включить вытяжку, проводов понадобится мало, а спрятать их можно даже после облицовки стен – в потолок.

С другой стороны, мало кому понравится сквозняк и шум во время купания, а времени работы от света для эффективной вентиляции может быть недостаточно. В результате приходится оставлять включенным освещение после выхода из ванной или туалета, а это дополнительный расход электроэнергии.

Наличие встроенного таймера в вытяжном вентиляторе нивелирует эти недостатки: в режиме ванны он будет включаться только после отключения света и работать заданное время, а в туалете запустится вместе с освещением.

С помощью шнура

Вентилятор со шнуром

Многие модели вентилятор, изначально, обладаю собственным выключателем. Зачастую этот выключатель имеет форму шнура, выходящего из корпуса. При манипуляциях со шнуром (дёргая) вентилятор включается или выключается.

Стоит обратить внимание на то, что такой способ включения устройства является, чаще всего, неудобным. Связано это с высоким расположением вентиляционного канала (под потолком). Кроме того, иногда, необходимо устанавливать вытяжку в труднодоступных местах, из-за чего прямой доступ к ней сильно ограничен

Кроме того, иногда, необходимо устанавливать вытяжку в труднодоступных местах, из-за чего прямой доступ к ней сильно ограничен.

Такой способ включения и выключения наиболее удобен в случае проведения ремонтных работ. К тому же, можно смело, помимо основного шнура, проложить дополнительные провода и установить самостоятельный выключатель для вентилятора. Однако, стоит учитывать, что при укладке проводки вне ремонтных работ, может сильно пострадать эстетика стен ванной комнаты. Также не стоит забывать о необходимости соединения основной проводки с вытяжкой.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
