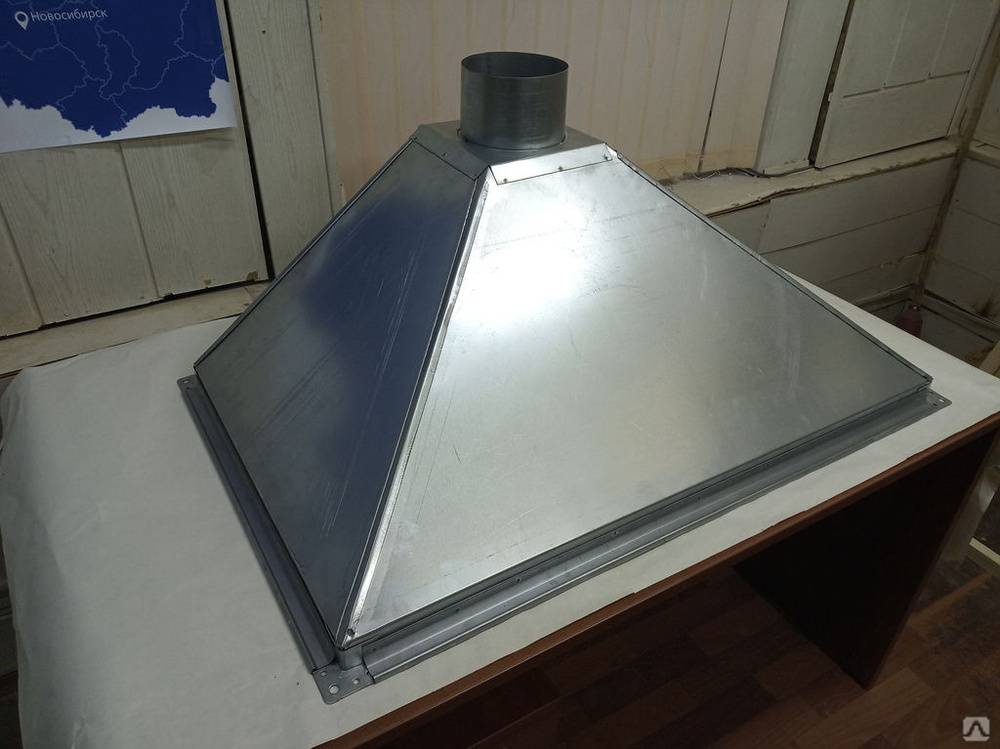

Вытяжной вентиляционный зонт своими руками из листовой оцинкованной стали

Фильтры в свою очередь, разделяются на следующие типы:

Жироулавливающие фильтры.Способствуют очистке паров от жира и различных масел. Жир в виде капель остаётся на стенках фильтра, а затем стекает в специальный резервуар.
Фильтры с искрогасящей сеткой. Принцип работы аналогичен жироулавливающему фильтру. Особенность данного фильтра заключается в том, что его можно использовать в случаях, когда источник выделения тепла обладает открытым пламенем.

Среди жироулавливающих фильтров можно выделить такие разновидности:

лабиринтные,
бумажные,
кассетные,
волокнистые.

За фильтрами нужно ухаживать. Необходимо периодически чистить их от накопленного жира. Это позволит вытяжному зонту полноценно выполнять свою работу.

Читай подробнее в статье Вентиляционные фильтры

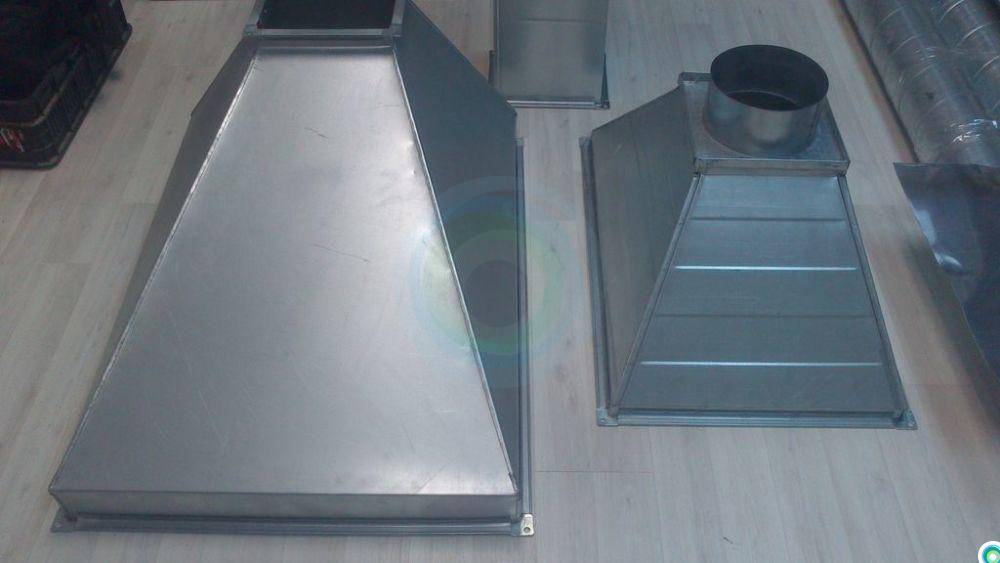

Принцип работы любого вытяжного зонта состоит в том, что нагретый воздух, насыщенный различными жирами, маслами и обладающий специфическим запахом, поступает в корпус зонта, затем проходит систему фильтров и далее попадает в воздуховод. Таким образом, происходит очистка воздуха и регулировка температуры в помещении. А вентилятор помогает процессу попадания загрязненного и горячего воздуха в фильтры. Его рекомендуют устанавливать в вентиляционный вытяжной зонт для наиболее эффективного протекания очистки воздуха в помещении, хотя это и необязательно.

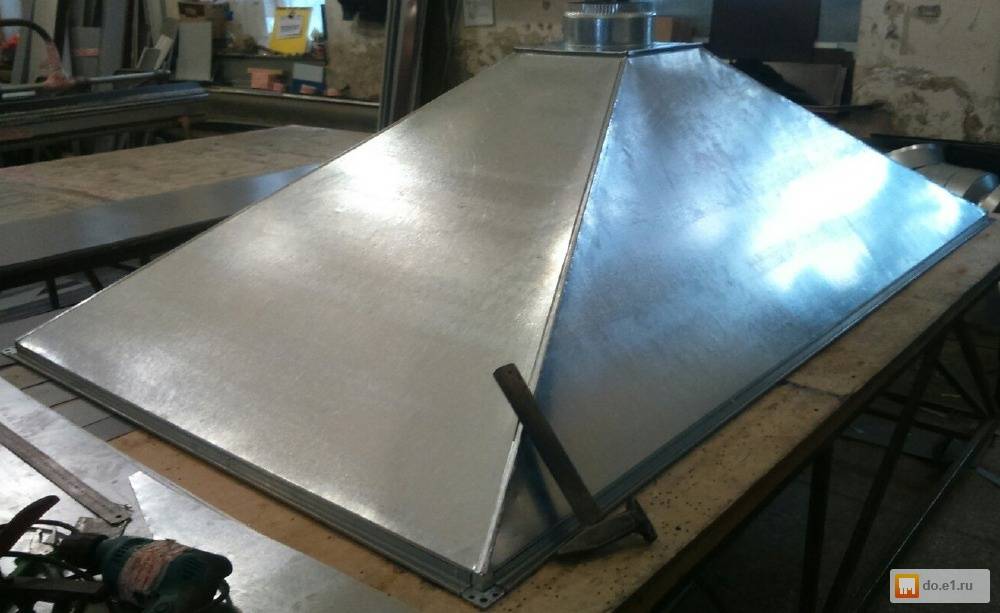

Для оптимальной работы системы при проектировании и расчёте вытяжного вентиляционного зонта следует учесть одно простое правило: габариты вытяжного зонта с каждой из сторон обязаны превышать размеры источника тепловыделения на 100 мм. Не стоит забывать о скорости воздуха и сопротивлении зонта

Важно, какой выбирается тип фильтра. Если вы решили использовать, например, лабиринтный фильтр, то из-за его извилистой структуры капли жира, проходящие через него, врезаются в фильтр и застревают в нём

Говоря о сопротивлении вытяжного зонта, можно отметить и падение скорости воздуха во время прохождения фильтров. Значение скорости проходящего воздуха должно быть равно 0.8–1.5 м/с. Это необходимо для того, чтобы масляные и жирные частицы не попали в воздуховод. Если значение сопротивления воздуха понизится или повысится, то эффективность работы зонта значительно уменьшится, что повлияет на микроклимат в помещении, работу техники и самочувствие людей. Не стоит забывать и о температурном значении, которое не должно превышать 100 ⁰С. Иначе из-за проникающего жира воздуховод может засориться.

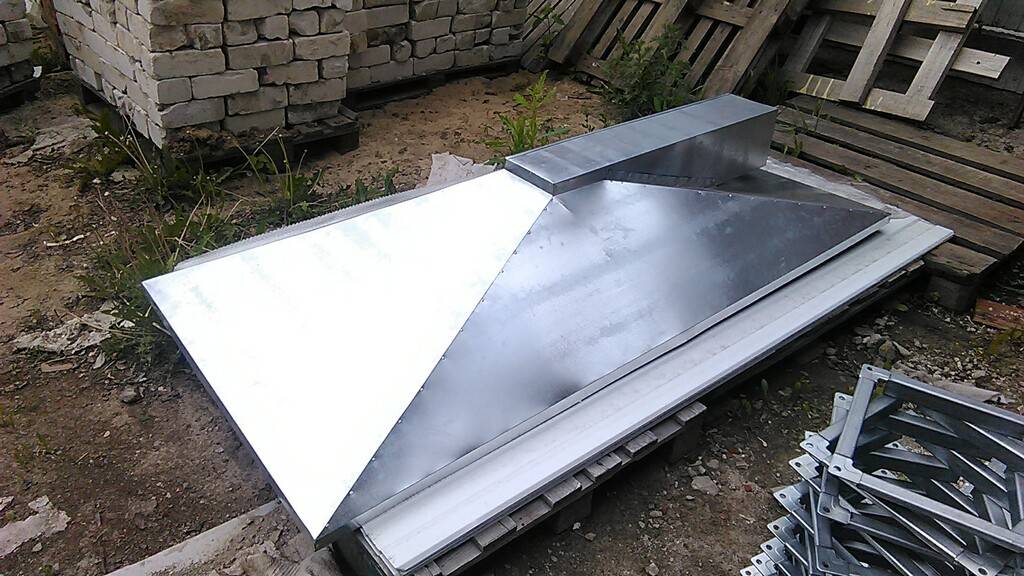

Одна из наиболее важных характеристик – это расход воздуха. При проектировании необходимо учитывать установку вентиляционного зонта. Значение этого параметра заключается в том, какое количество воздуха за единицу времени вытяжной зонт может очистить от жира и вывести наружу. При низком расходе воздух в помещении не будет очищаться должным образом. Если значение расхода воздуха будут превосходить нормы, то помещение будет отлично вентилироваться, но при этом количество затраченной электроэнергии будут завышено.

Для расчёта вытяжного зонта не стоит забывать о габаритных размерах вентилируемого помещения, а также присутствуют ли другие виды вентиляции. Конечно, нужно помнить о мощности устройств, выделяющих тепло, и режиме, в котором эксплуатируется оборудование.

Получить бесплатную консультацию инженера по вентиляционным зонтам

Получить!

Местная приточная вентиляция на производстве

Разновидностей местной приточной вентиляции не так много, во-первых, это воздушные души, во-вторых, это воздушные и воздушно-тепловые завесы, и в-третьих организация воздушных потоков для правильного перетекания воздуха из одной зоны в другую.

Воздушные души в системах местной приточной вентиляции

Воздушный душ позволяет создать необходимый микроклимат на отдельном локальном месте, в основном используются в летнее время для борьбы с избытками тепла. Основной задачей является создание зоны с заданной подвижностью воздуха в необходимом месте, для обеспечения комфортной работы персонала. Увеличение подвижности воздуха сдувает влагу с тела, благодаря чему человек быстрей охлаждается и чувствует себя более комфортно. Основной задачей является выбор температуры воздуха и его подвижность. При низкой температуре воздуха человек может простудиться, даже при низкой подвижности воздуха, а при высокой подвижности воздуха простудиться можно, даже если не охлаждать воздух.

Использование воздушно-тепловых завес в системах местной приточной вентиляции

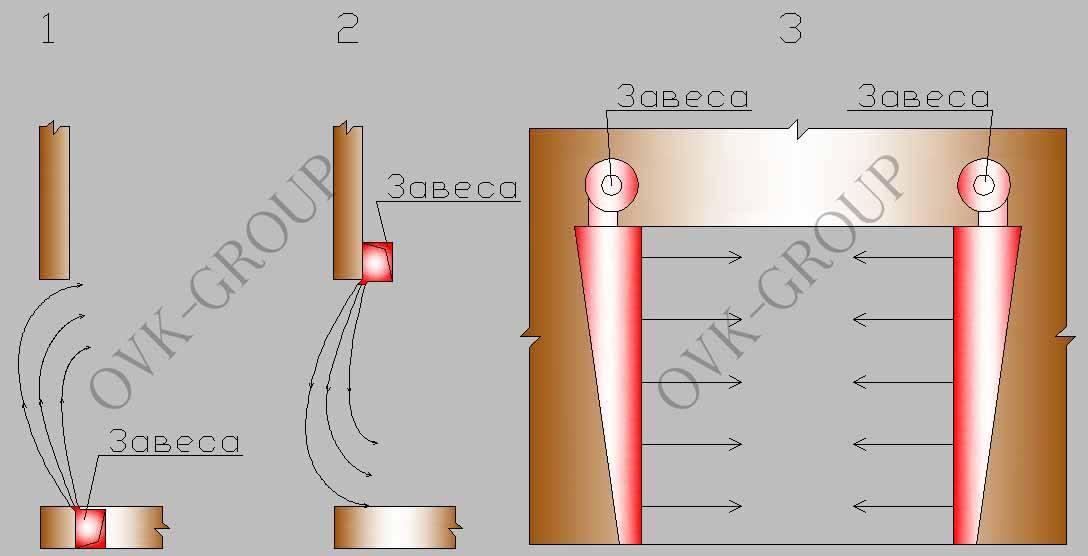

Основным назначением воздушных завес является зонирование и разграничение сред. При проектировании систем вентиляции и отопления зданий нельзя забывать про воздушные завесы благодаря ним можно сохранить тепло в зимний период и холод в летний. Завесы устанавливаются над дверями, воротами и другими открывающимися проемами для разделения наружного воздуха и внутреннего, воздушной стеной. Если завеса забирает воздух из помещения и не подогревая подает его обратно, то такая завеса называется воздушной, а если подогревает воздух то называется воздушно-тепловой. По типу установки воздушные завесы бывают с нижней подачей воздуха(1), с верхней(2) и боковой(3). Завесы с нижней подачей лучше защищают от холода в зимнее время, но могут забиваться, с верхней подачей лучше защищают холод в летнее время, боковые используются чаще всего на широких и высоких воротах.

Основные правила монтажа

Установка дымового зонта напрямую зависит от конструктивных особенностей доборного элемента и дымоходной трубы, а также материала, используемого при изготовлении. На основе стандартной листовой стали прямоугольной формы проще всего создать четырехгранный пирамидальный зонт, согнув лист материала пару раз в диагональном направлении.

Такой вариант является традиционным для обустройства дымоходных труб на четырехскатных кровлях, но для прикрепления стоек и дальнейшей установки необходимо применять дополнительные элементы в виде уголков, а также высверливать отверстия.

Монтаж флюгарки

Менее сложной конструкцией обладают простые сводчатые зонты с минимальным количеством сгибов и надрезов. Закрепление такого дымового зонта на овальной трубе дымохода осуществляется за счёт наличие стоек, согнутых из листовой стали достаточной толщины или выполненных с использованием стандартных металлических уголков.

Вне зависимости от способа изготовления, стойки могут фиксироваться несколькими способами:

на металлических и асбестовых дымоотводных трубах можно использовать металлический хомут или самостоятельно изготовить обычный проволочный каркас;
проволока для каркасного основания должна быть максимально прочной и надежной;
в стойках высверливаются крепежные отверстия;
выводные части скрученного проволочного каркаса пропускаются через крепежные отверстия на стойках и закручиваются до полной фиксации дымового зонта.

На кирпичных дымоходах для фиксации «зонтика» могут применяться даже стандартные оцинкованные гвозди достаточной длины, вживленные непосредственно в кладку. Однако, как показывает практика, лучше всего по заранее высверленным отверстиям в стойках зонта просверлить в кирпичной кладке отверстия, после чего закрепить колпак на дымоходной трубе стальными штырями или оцинкованными саморезами.

Монтаж зонта

В этом случае при необходимости можно будет быстро и с минимальными затратами сил самостоятельно демонтировать зонтик для очистки или замены.

ОСТОРОЖНО!

Следует помнить, что при использовании в качестве автономного отопления газовой системы, устанавливать зонт на дымоходную трубу категорически не рекомендуется.

Самостоятельное изготовление устройства

Для работы понадобится:

лист оцинковки или нержавеющей стали толщиной 0,5-1 мм;
ножницы по металлу;
заклепочник;
дрель;
лист плотной бумаги или картона.

Самый важный этап – составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

Таблица размеров

Расчет дефлектора

Если внутренний диаметр вашего дымохода отличается от приведенных параметров в таблице, расчеты выполняют следующим образом:

ширина диффузора составляет 1,2 d;
ширина защитного зонта – 1,7-1,9 d;
общая высота конструкции – 1,7 d.

И замеры, и расчеты должны быть максимально точными, чтобы не возникло затруднений при монтаже конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор необходимо делать квадратным, хотя угловатость корпуса немного снижает эффективность работы устройства.

Шаг 1.	На бумаге выполняют чертеж деталей дефлектора в натуральную величину и вырезают.	Чертеж Вырезанные из бумаги детали
Шаг 2.	Заготовки скрепляют и примеряют друг к другу. Если все элементы совпадают, можно приступать к раскрою оцинковки.	Подготовка к раскрою
Шаг 3.	Шаблоны раскладывают на оцинковке, тщательно обводят маркером, вырезают ножницами по металлу. На срезах металл подгибают на 5 мм пассатижами и пристукивают молотком.
Шаг 4.	В местах загибов металл нужно расклепать молотком, чтобы сделать края тоньше.
Шаг 5.	Заготовку диффузора сворачивают цилиндром, просверливают отверстия для крепежей и соединяют болтами или заклепками. Можно использовать и сварку, но только не дуговую, а полуавтомат, чтобы не прожечь металл насквозь.	Свернутая заготовка
Шаг 6.	Точно так же делают внешний цилиндр. Далее сворачивают конусом заготовку колпака и тоже соединяют заклепками или сваркой.	Заготовка-конус
Шаг 7.	Из оцинковки вырезают 3-4 полоски шириной 6 см и длиной до 20 см. Полоски подгибают с двух сторон вдоль, простукивают молотком по всей длине. С внутренней стороны колпака, отступив от края примерно 5 см, просверливают по окружности нужное количество отверстий под болты. Закрепляют полоски оцинковки на колпаке и придают им П-образную форму.	Крепление полос Загиб полосок
Шаг 8.	При помощи этих самодельных скоб присоединяют колпак к диффузору, а затем вставляют всю конструкцию в обечайку.	Сборка деталей

Если в конструкции должен быть обратный конус (дефлектор Григоровича), диаметр защитного зонта делают на 3-4 см больше, чем диаметр конуса. После сборки обоих элементов конус прикладывают с внутренней стороны зонта и обводят по периметру маркером. Затем делают два надреза на выступающей части зонта и подгибают образовавшуюся полоску внутрь. Таким же образом делают еще 6-8 полосок на равном расстоянии друг от друга, загибают их внутрь и надежно фиксируют обратный конус без дополнительных крепежей и сварки.

Схема дефлектора Григоровича

К диффузору колпак с обратным конусом удобнее крепить строительными шпильками. Для этого перед установкой конуса на зонт в нем просверливают три отверстия по окружности, вставляют концы шпилек и закручивают гайки. Затем надевают сверху зонт, фиксируют конус описанным выше способом. В верхней части диффузора, с внешней стороны, приклепывают петли из жести или алюминия и вставляют в них нижние концы шпилек. Такая конструкция выдерживает сильные порывы ветра, служит долго и надежно.

Подобным способом можно собрать дефлектор любого типа, главное – составить правильный чертеж. Единственное отличие будет в количестве и форме деталей. Готовое устройство остается только смонтировать на дымоход.

Ветрозащитные дефлекторы

Особенности приспособления и его назначение

Важной частью отопительной системы является дымоход, независимо от места отведения дыма, будь это печь или газовый котел. Чаще всего в роли дымохода выступает труба, имеющая выход на крышу. Не закрытый дымоход очень быстро перестает выполнять свои функции, поэтому ему нужна такая защита, как зонтик на трубу дымохода

Не закрытый дымоход очень быстро перестает выполнять свои функции, поэтому ему нужна такая защита, как зонтик на трубу дымохода.

Помимо защитной функции зонтик имеет следующее предназначение:

Фиксирует и укрепляет кирпичную или каменную кладку.
Предотвращает разрушение верхней части трубы.
Отводит конденсатные образования и излишки влаги.
Делает законченным внешний вид трубы и всей кровли.

Основная часть конструкции – оголовок, выполненный в свободной форме и имеющий опущенные вниз края (прочитайте: » «). В качестве дополнительных конструктивных элементов выступают: капельник, устройство, предназначенное для сбора конденсата, и фиксирующие элементы. Капельник не является обязательным элементом, но его отсутствие приводит к сокращению эксплуатационного срока, так как под воздействием влаги кладка разрушается, а на металлических частях может появиться коррозия. По этой же причине рекомендуется установить дополнительную защиту в виде сетки.

Монтаж защитного зонта на трубу

Для начала на верхней части дымоходной трубы нужно закрепить стойки для установки защитной конструкции. Их можно фиксировать разными способами, например, можно использовать самодельные проволочные каркасы или применить хомуты. Последний вариант подходит для установки на асбестовые и металлические трубы. В случае с проволокой ее концы пропускают через отверстия под крепежи в кронштейнах и перекручиваются.

На кирпичной трубе зонт можно закрепить оцинкованными гвоздями, которые забивают в кладку. Однако более правильно зафиксировать конструкцию при помощи саморезов, которые вкручиваются в отверстия, предварительно просверленные в кирпичной кладке. Этот способ фиксации обеспечивает легкий и быстрый демонтаж устройства с целью ремонта или осмотра дымохода.

Про воздуховоды в котельной

Особое внимание следует уделить вентиляции для газового котла в частном доме. Обычно для котельной отводится специальная комната

Для современных котлов требуются качественные дымоходы. Чтобы очищать помещение от продуктов сгорания устанавливается отдельная вентиляция из вытяжки и газовой трубы.

Чтобы сделать ее эффективной в котельной монтируют вентиляционный канал в виде двух вытяжных труб, которые выходят наружу и могут устанавливаться внутри кирпичного канала. Первая служит дымоходом и выводит продукты горения. Второй канал предназначается для очистки и проветривания помещения. Его желательно оборудовать вентилятором, который может крутиться в обоих направлениях, для усиления воздухообмена в помещение. Используется вытяжка из специальной стали, покрытая жаропрочной эмалью и выдерживающая высокие температуры.

Для газового котла в частном доме также используется коаксиальный дымоход, состоящий из двух труб, расположенных одна в другой. По внутренней выводится отработанный газ. Помимо этого, участки труб, проходящие через чердак и другие холодные помещения обязательно надо утеплить, чтобы не образовывался конденсат на трубе. Можно использовать специальные, изолированные утеплителем, трубы либо использовать пожароустойчивые утеплители из минеральной ваты.

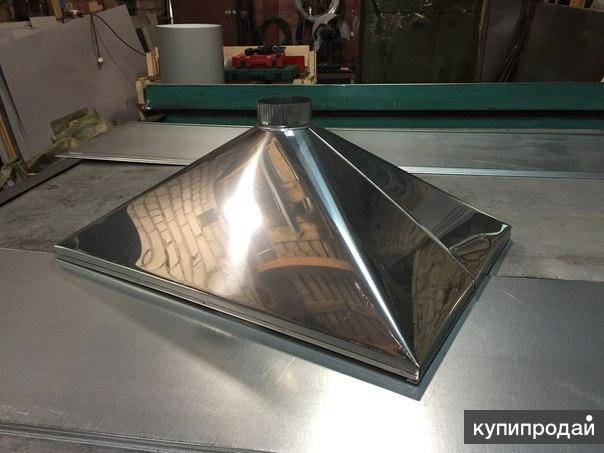

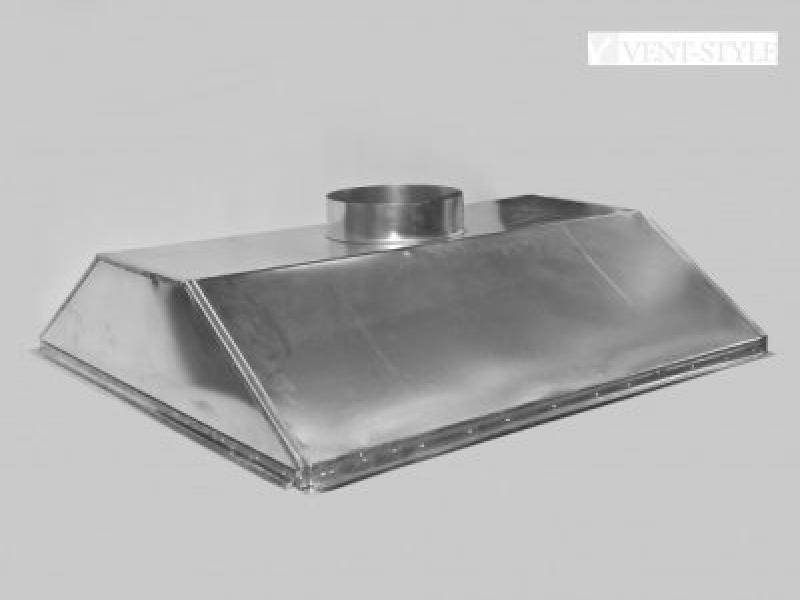

Зонт из металла

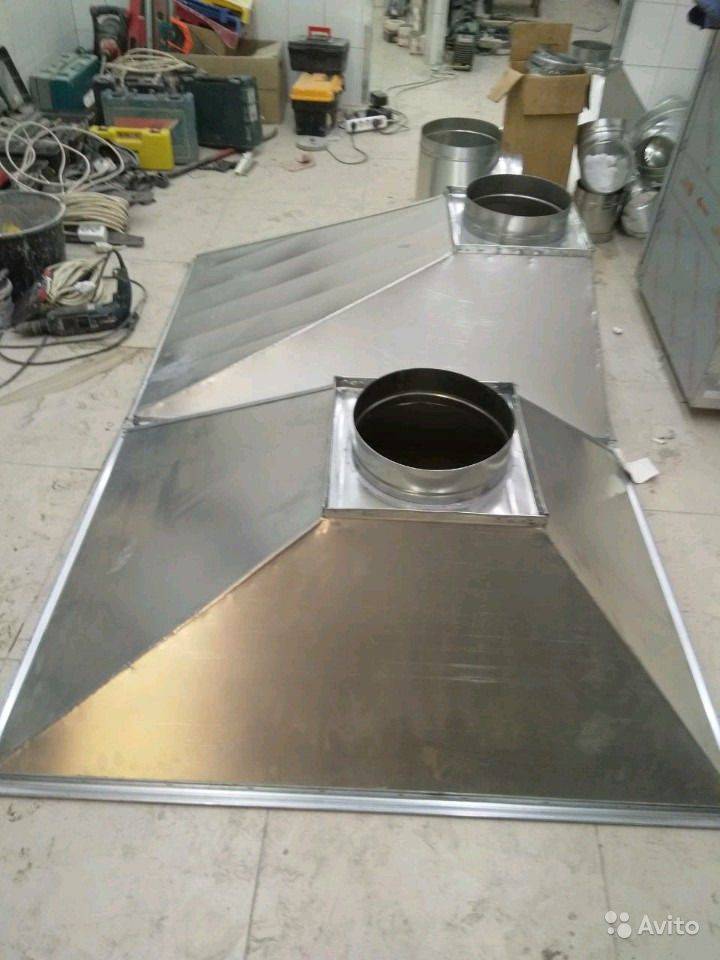

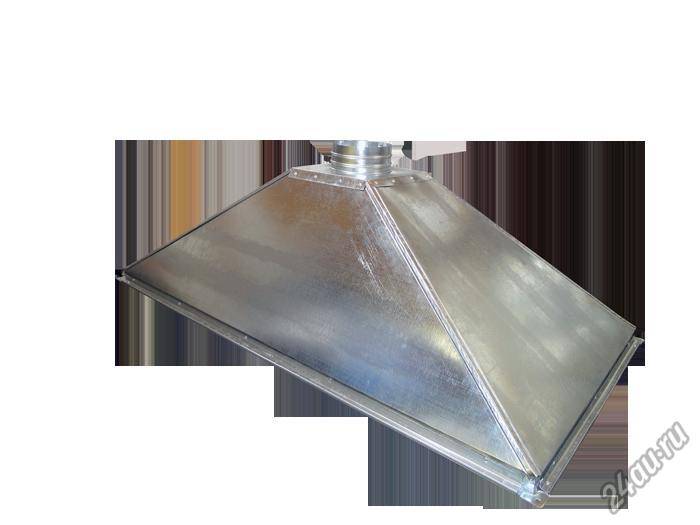

Для изготовления вытяжки используют прочную нержавеющую сталь или листовой металл с защитным покрытием толщиной 2-3 мм. Цельный лист расчерчивают. Отдельно вырезают части под сборник, трубу и элементы для зонтика. После сгибания по форме раскроенных деталей швы сваривают или скрепляют с помощью клепок или защелок.
