Какой высоты должен быть дымоход над кровлей и коньком

Как правильно определить высоту трубы

Этот фактор является определяющим при проектировании системы вентиляции. Провести необходимые расчеты необходимо еще на стадии составления чертежей инженерных коммуникаций будущего дома. В процессе строительства или по его окончании внести коррективы и изменения будет крайне затруднительно или невозможно.

Что влияет

На общую высоту вытяжного воздуховода оказывает влияние сразу несколько факторов.

Наиболее существенные из них следующие:

  • перепады температуры в помещении и за окном;
  • наличие рядом трубы дымохода от котла отопления;
  • господствующее направление ветра и его сила;
  • степень сопротивления трения воздуха о стенки трубопровода;
  • конфигурация вытяжной системы, наличие и количество углов.

Так, в летнее время тяга значительно снижается, так как температура внутри и снаружи дома почти одинакова. Однако, чрезмерно высокая труба может представлять опасность в плане падения при сильных порывах ветра.

Конструкция кровли

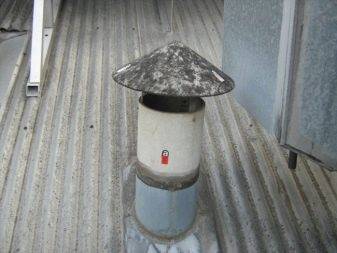

Крыши жилых сооружений имеют различную форму. В бесснежных регионах страны с небольшим количеством осадков накрывают дома плоской кровлей, так как это проще, быстрее и дешевле. Высота вентканала здесь не имеет особого значения. Главное, что обеспечивалась достаточная тяга, для этого нужно 50-60 см возвышения при расположении трубы рядом с коньком кровли или парапетом.

Если расстояние до конька меньше 150 см, то трубу нужно поднимать над кровлей на 40-50 см. При большем удалении ее необходимо поднимать над коньком не менее, чем на 100 см. Это обеспечит захват выходящего воздуха ветром и создание хорошей тяги.

Правила противопожарной безопасности

Поскольку в дымоход поступают не только продукты горения, но и искры, система отопления требует повышенного внимания с точки зрения пожарной безопасности.

Для того, чтобы свести к минимуму саму вероятность возникновения пожара, необходимо придерживаться таких правил:

  • между дымоходом вытяжных труб и вентканалом должно быть не менее 3 метров для предотвращения попадания искр и угарного газа;
  • высота вентиляционной и дымоходной трубы должна быть одинаковой по уровню;
  • обогрев внешней трассы необходимо делать безопасным в плане возможности воспламенения.

Если вытяжка и дымоход проходят снаружи здания, то их следует разделить теплоизоляционным материалом, чтобы избежать прогорания вентканала.

Сечение

При проведении проектирования вытяжной системы в частном доме нужно изначально определиться с конфигурацией трубопровода. К этому вопросу нужно подойти дифференцированно, не выбрав эстетичность в ущерб практичности и наоборот.

Существуют такие варианты выбора сечения труб для обустройства магистрали:

  1. Круглое. По таким каналам воздух движется лучше всего, не создавая завихрений и обратных потоков.
  2. Прямоугольное. Смотрится хорошо, как внутри, так и снаружи дома. но аэродинамические качества таких вентканалов несколько хуже.

Оптимальным решением является прокладка прямоугольных каналов внутри помещения, а круглых в технических комнатах и на тыловых стенах дома.

Вид: естественный или механический

Что касается выбора вида вытяжной системы, то в большинстве строений она комбинированная. В жилых комнатах используется естественный способ удаления загрязненного воздуха за счет разницы в температуре и давлении. Вентканалы маскируются коробами, краской или обоями. Под тон интерьеру подбираются декоративные решетки.

Что касается комнат с ограниченным объемом приточного воздуха, то в их стенах делаются входные клапаны и отверстия для вытяжных вентиляторов. Воздух из таких комнат удаляется непосредственно на улицу или подается в общую магистраль.

Графический способ определения высоты

При испытании подобного способа высоты дымохода от крыши нужно иметь базовые знания в сфере черчения. Итак, подробная инструкция. Для начала, на листе произведите точную копию вашего строения, с полным нанесением каждой вершины и коньков. По уровню вершины нужно прочертить импровизированную горизонталь, вниз от неё необходимо «отложить» 10 градусов при помощи транспортира. В месте пересечения данной оси и линии дымовой трубы, под необходимым углом, «образуются» точные «координаты» искомой точки для дымохода. После этого отдельно данные отрезки нужно определить на размерах реального масштаба. Но, все-таки не забываем также ориентироваться на нормы и правила СНиПов.

Основные моменты в проектировании

Проект дымовой трубы разрабатывается, не отрываясь от всего проекта здания и отопительной системы. Место устройства выбирается, исходя из планировки здания и внутренних помещений, конструктивных особенностей самого здания, крыши.

Как правило, дымоход устраивается на кухне, реже в коридоре или подсобных помещениях, если стена между коридором или этими помещениями общая с кухней. Это касается дымоходной трубы для печи. Но в доме могут быть еще и дымоходы для отопительного котла, камина. В итоге, на крышу будут выводиться несколько труб.

Но можно не выводить все трубы на крышу. Существует технология объединения нескольких труб в один дымоходный канал. Это также должно учитываться при проектировании дымовых труб и составлении проекта всего здания. При этом следует учитывать объем всех выводимых газов от нескольких источников их образования, и соответственно этому рассчитывать внутренний размер дымоходной трубы.

При проектировании дымоходов следует учитывать, кроме высоты трубы, конфигурацию, внутреннее сечение, материал производства, вид отопительного устройства – котел, камин или печь, а также вид топлива – твердое, газообразное или жидкое. Неправильно составленный проект повлечет за собой снижение эффективности работы отопительных приборов, отсюда высокий расход топлива и, соответственно, увеличение денежных затрат.

Влияние высоты дымоходной трубы на эффективность работы отопительных приборов

Как было сказано выше, высота дымовой трубы напрямую влияет на качественную работу отопительных приборов. Из этого можно сделать вывод, что чем выше труба, тем лучше будет тяга и КПД работы приборов отопления.

Но не все так просто, как может показаться на первый взгляд. При устройстве слишком высоких конструкций, тяга станет меньше. Парадокс? Нет, все дело в аэродинамических сопротивлениях, которым подвергаются продукты сгорания в дымоходной трубе.

Дым медленнее поднимается вверх, если труба слишком высокая, в результате чего и медленнее остывает, нагревая стенки.

Труба с теплообменником – польза и экономия

Устройство и принцип работы теплообменника

Самый лучший вариант – теплообменник для бани на трубу. Такая конструкция носит название самоварной и монтируется непосредственно на трубу дымохода. Вода нагревается теплом, идущим по дымоходу. Температура выходящего дыма может достигать значений в несколько сот градусов.

Теплообменник на трубу в баню полезен тогда, когда баня нужна через какое-то время после топки. Вода останется горячей достаточно долго и возможно использование довольно объемного бака из-за большой нагревательной площади. Вода греется быстро, равномерно, согласно принципам обычного самовара.

Нюансы выбора дымохода

Устанавливая дымоход, учитывайте, что оптимальной формой для него является цилиндр. Сегодня даже в кирпичные трубы монтируются модули из металла. Модульные дымоходы постепенно вытесняют рынка всевозможные асбоцементные и металлические трубы. Однако при их выборе и покупке нужно учитывать несколько моментов.

Нередко продавцы таких труб позиционируют их как сделанные из нержавеющей стали. Это абсолютно не правильное утверждение. Для изготовления модульного дымохода используется коррозионно-стойкая сталь. Для повышения её технических характеристик применяется легирование материалов. То есть повышение тех или иных качеств металла с помощью определенных добавок. Дымоходу, как правило, требуется придать жаростойкость (не путать с жаропрочностью). Для этого используется хром, единственный химический элемент, который при нагревании не окисляется. Это касается твердотопливных отопительных приборов.

Для газовых котлов требования меняются. Объясняется, это тем, что при горении газа образуется кислотная среда, которая со временем разъест любой неподготовленный материал. Дымоходы для газовых печей выпускаются, в основном с добавлением титана.

Типы современных вентиляционных систем

Сегодня существует два типа систем вентиляции, которые обустраивают в частных домах.

Механическая

Создается путем стимуляции движения воздушных масс работой вентилятора или эжектора. Такая коммуникация частного дома может быть очень качественной, надежной и долговечной. Но самое главное, она действительно очень эффективна в частном строительстве.

Схема механической вентиляции

Она имеет много преимуществ, однако и недостатки ей присущи. Это, в первую очередь, высокая энергоемкость и чрезмерный шум, который сопровождает работу вентилятора. Да и затраты на ее обустройство необходимы немалые, а окупаются они не сразу.

Естественная

Обеспечивается разницей температуры воздуха в помещении и за окном, и во многом зависит от силы ветра. В свою очередь, такая вентсистема делится на два подтипа: неорганизованную и организованную.

В первом случае воздух попадает в помещение благодаря щелям в окнах и дверях. С развитием технологий создания металлопластиковых конструкций эта возможность практически сведена к нулю.

Схема естественной вентиляции

Организованная система естественного типа представляет собой заранее предусмотренные по технологии отверстия в стене дома для поступления в него потоков свежего воздуха. Чтобы улучшить работу подобной коммуникации, нужно установить особые вытяжные трубы с дефлекторами. А о том, какой должна быть высота такой трубы, мы расскажем далее.

Как правильно определить высоту трубы

Этот фактор является определяющим при проектировании системы вентиляции. Провести необходимые расчеты необходимо еще на стадии составления чертежей инженерных коммуникаций будущего дома. В процессе строительства или по его окончании внести коррективы и изменения будет крайне затруднительно или невозможно.

Что влияет

На общую высоту вытяжного воздуховода оказывает влияние сразу несколько факторов.

Наиболее существенные из них следующие:

  • перепады температуры в помещении и за окном;
  • наличие рядом трубы дымохода от котла отопления;
  • господствующее направление ветра и его сила;
  • степень сопротивления трения воздуха о стенки трубопровода;
  • конфигурация вытяжной системы, наличие и количество углов.

Так, в летнее время тяга значительно снижается, так как температура внутри и снаружи дома почти одинакова. Однако, чрезмерно высокая труба может представлять опасность в плане падения при сильных порывах ветра.

Конструкция кровли

Крыши жилых сооружений имеют различную форму. В бесснежных регионах страны с небольшим количеством осадков накрывают дома плоской кровлей, так как это проще, быстрее и дешевле. Высота вентканала здесь не имеет особого значения. Главное, что обеспечивалась достаточная тяга, для этого нужно 50-60 см возвышения при расположении трубы рядом с коньком кровли или парапетом.

В случаях обустройства строений со скатными крышами необходимо учитывать соотношение между их самой высшей точкой и срезом вентканала.

Если расстояние до конька меньше 150 см, то трубу нужно поднимать над кровлей на 40-50 см. При большем удалении ее необходимо поднимать над коньком не менее, чем на 100 см. Это обеспечит захват выходящего воздуха ветром и создание хорошей тяги.

Правила противопожарной безопасности

Поскольку в дымоход поступают не только продукты горения, но и искры, система отопления требует повышенного внимания с точки зрения пожарной безопасности.

Для того, чтобы свести к минимуму саму вероятность возникновения пожара, необходимо придерживаться таких правил:

  • между дымоходом вытяжных труб и вентканалом должно быть не менее 3 метров для предотвращения попадания искр и угарного газа;
  • высота вентиляционной и дымоходной трубы должна быть одинаковой по уровню;
  • обогрев внешней трассы необходимо делать безопасным в плане возможности воспламенения.

Если вытяжка и дымоход проходят снаружи здания, то их следует разделить теплоизоляционным материалом, чтобы избежать прогорания вентканала.

При проведении проектирования вытяжной системы в частном доме нужно изначально определиться с конфигурацией трубопровода. К этому вопросу нужно подойти дифференцированно, не выбрав эстетичность в ущерб практичности и наоборот.

Существуют такие варианты выбора сечения труб для обустройства магистрали:

  1. Круглое. По таким каналам воздух движется лучше всего, не создавая завихрений и обратных потоков.
  2. Прямоугольное. Смотрится хорошо, как внутри, так и снаружи дома. но аэродинамические качества таких вентканалов несколько хуже.

Оптимальным решением является прокладка прямоугольных каналов внутри помещения, а круглых в технических комнатах и на тыловых стенах дома.

Вид: естественный или механический

Что касается выбора вида вытяжной системы, то в большинстве строений она комбинированная. В жилых комнатах используется естественный способ удаления загрязненного воздуха за счет разницы в температуре и давлении. Вентканалы маскируются коробами, краской или обоями. Под тон интерьеру подбираются декоративные решетки.

Что касается комнат с ограниченным объемом приточного воздуха, то в их стенах делаются входные клапаны и отверстия для вытяжных вентиляторов. Воздух из таких комнат удаляется непосредственно на улицу или подается в общую магистраль.

Способы расчета

Профессионалы используют несколько методов расчета параметров дымохода. При монтаже больших промышленных труб проектантам поручаются очень сложные расчеты. Они учитывают:

  • количество и состав дымовых газов;
  • концентрацию вредных веществ в продуктах сгорания;
  • материал трубы;
  • шероховатости внутренней поверхности борова;
  • метеорологическую обстановку в регионе.

Расчет больших труб нередко служит темой для дипломной работы в институте. К счастью, размеры дымоходов в частном доме меньше, мощность отопительных агрегатов также уступает промышленным объектам.

При проектировании небольшой трубы для частного дома пользуются более простыми, хотя и довольно точными расчетами. Полученные в результате расчетов параметры дымохода обеспечивают полную эвакуацию продуктов сгорания из топки и обеспечивают безопасность жильцов. Такие расчеты позволяют избежать ошибок в выборе параметров и при монтаже дымохода, избежать последующей переделки конструкций. Подобные переделки в уже построенном и отделанном доме намного сложнее, чем в процессе строительства.

Точный метод

Для отопления чаще устанавливают готовые отопительные или отопительно-варочные агрегаты промышленного производства с определенным диаметром дымохода. С каменками для бани или масляными печками для гаража обычно также монтируют готовые сэндвич-дымоходы небольшого диаметра (100 мм).

Для более точных расчетов необходимо знать характеристики топлива и отопительного котла, скорость подъема дымовых газов, количество сжигаемого топлива, форму дымохода (форму сечения, количество изгибов). Расчеты достаточно сложны и требуют применение некоторых специальных данных, поэтому рассмотрим расчет для отопительного агрегата (камина) на дровах – их чаще делают оригинальными, полагаясь только на опыт печника, поэтому расчет сечения необходим.

Дымоход пусть будет круглого сечения, без поворотов. Данные для расчета:

среднюю скорость движения дымовых газов по борову v принимаем равной 2 м/с;

масса дров, сгорающих в течение часа в топке – В=5 кг/ч (влажность 25 %);

температура исходящих газов – t = 160°С.

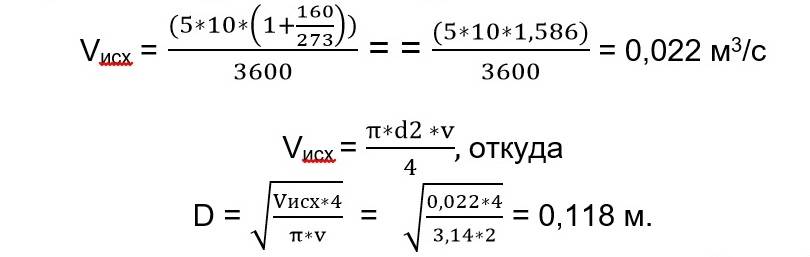

Формула для определения объема исходящих газов:

где V – объем воздуха, необходимый для полного сгорания 1 кг топлива. Для дров с влажностью 25% для сгорания 1 кг необходимо 10 м3 воздуха.

Значение, полученное в результате расчетов, округляется в сторону увеличения до ближайшего типоразмера круглых труб (например, 125 мм). Квадратный или прямоугольный дымоход из кирпича не делают меньше, чем 140×140 мм. Сечение трубы для традиционной печки должно быть больше размера поддувала в полтора раза.

Объем продуктов горения при нормальных условиях и температура исходящего дыма – нормативные данные. См. таблицу:

Вид топливаОбъем продуктов горения при давлении 760 мм рт. столба и 0° СТемпература исходящих газов, ° С
Дрова (влажность 25%)10160
Торф кусковой10150
Торфяные брикеты11160
Уголь бурый12140
Уголь каменный; антрацит17120

Шведский метод расчета

Существует так называемый шведский метод расчета, основанный на выборе высоты дымопровода в зависимости от соотношения площади пода печи и сечения трубы. Обычно метод применяют для дровяных каминов. Рассчитывают отношение:

затем переводят отношение в проценты и по графику в зависимости от получившейся величины и формы борова выбирают высоту дымопровода.

При использовании шведского метода расчета можно вычислить площадь сечения борового канала исходя из площади пода топки и высоты трубы, определенной в соответствии с СП 7.13130.2013 в зависимости от высоты конька кровли и расположения дымопровода относительно конька (см. ниже).

Принципы проектирования дымохода

Важно понимать, что при условии грамотной установки дымохода с учетом оптимальной высоты, сечения и конфигурации, можно добиться таких результатов, как:

  • повышенная эффективность использования топлива – оно сгорает и выделяет тепло в большей степени;
  • тяга становится очень хорошей в любую погоду;
  • стены печи и строения прогреваются заметно быстрее;
  • точка росы преодолевается заметно быстрее, следовательно, конденсата образуется намного меньше.

Немаловажным условием устройства дымохода будет обеспечение свободного доступа к ней для прочистки от сажи, чтобы продлить срок его полезного использования.

2 Влияние иных причин

При разработке проекта вентиляции дымовых газов учитывают особенности помещения, здания и кровли на участке выхода корпуса трубы наружу. Главным критерием является сам отопительный прибор (печь, камин), открытого или закрытого типа, габариты, номинальная мощность. Подход к расчёту дымохода строго индивидуальный, ошибки недопустимы

Обращают внимание на следующие характеристики:

  • кровельная конструкция — плоское исполнение или скатное;
  • материал покрытия и угол склона поверхности — от них зависит высота трубы над крышей;
  • сечение дымохода — использование колен и тройников создаёт дополнительное сопротивление;
  • настройка заслонки, наличие зонтика, искрогасителя.

Устройство правильного дымохода

Один из главных параметров для расчета это высота трубы над коньком крыши. Правильный расчет поможет создать сильную тягу в отопительной системе и сэкономить топливо. Производя расчеты, нужно учитывать указания в инструкции к отопительному агрегату и рекомендации следующих документов — СНиП41-01-2003 и СП 7.13130-2009.

Следует знать правило, что дымовая труба на всем протяжении от топки до места вывода дыма в атмосферу, не может иметь длину меньше 5 м. При плоской кровле наименьшую высоту дымохода над крышей устанавливают 1,2 метров.

Если кровля многоуровневая, со сложными перепадами по высоте, расчет усложняется. Такие расчетылучше оставить специалистам.

Сечение дымовых труб зависит от мощности котла и должно быть таким, мм:

  • 140×140 — при тепловой мощности меньше 3,5 кВт;
  • 140×200 –при мощности 3,5 — 5,2 кВт;
  • 140×270 — при ее значении 5,2 — 7 кВт.

У круглых дымовых труб сечение по площади должно соответствовать размерам прямоугольных каналов.

Расчёт высоты дымохода

Для расчёта высоты дымохода надо знать основные параметры дома и печи. Произвести вычисления можно самостоятельно или с помощью специальной программы.

Самостоятельный расчёт высоты дымоходной трубы

Рассмотрим требования СНиП к высоте дымохода относительно конька крыши:

  • при расположении дымохода на расстоянии до 1,5 м от конька крыши его минимальная высота над коньком должна составлять 0,5 м;
  • если дымоход предполагается расположить на расстоянии 1,5–3 м, его оголовок нужно поднимать до уровня самой высокой точки кровли;
  • при большем удалении дымоотводящей трубы высота её установки определяется вымышленной линией, проведённой от конька под углом в 10o к горизонту.

Измерять расстояние от трубы до конька крыши необходимо по горизонтали между вертикальными осями дымохода и конька

В последнем случае потребуются более кропотливые расчёты.

  1. На чертеже дома от конька вниз проводится линия под наклоном 10о. Место пересечения этой линии с осью будущего дымохода и будет правильным расположением оголовка трубы.

  2. Высота оголовка вычисляется по следующей формуле: hдымохода = hдома — S/tg80о, где hдымохода и hдома — высота соответственно дымохода и дома, S — расстояние от дымохода до конька крыши, а tg80о — необходимый параметр для вычисления интересующей стороны получившегося треугольника. Он приблизительно равен 5,67.

Например, при высоте дома 8 м и расстоянии от дымохода до конька крыши 6 м hдымохода = 8 — 6/5,67 = 6,94 м.

Иного подхода требует расчёт высоты дымохода в том случае, если имеется преграда — стоящее рядом здание, высокое дерево и т. д. Высокий объект образует зону ветрового подпора: потоки воздуха встречают сопротивление и не проходят мимо дымохода, а возвращаются и тем самым вызывают обратную тягу. Для определения зоны ветрового подпора необходимо прочертить линию относительно земли под углом 45о таким образом, чтобы она проходила через угол дома и заканчивалась на вершине расположенного рядом высокого объекта. Труба должна быть размещена выше этой линии, чтобы не возникало обратной тяги.

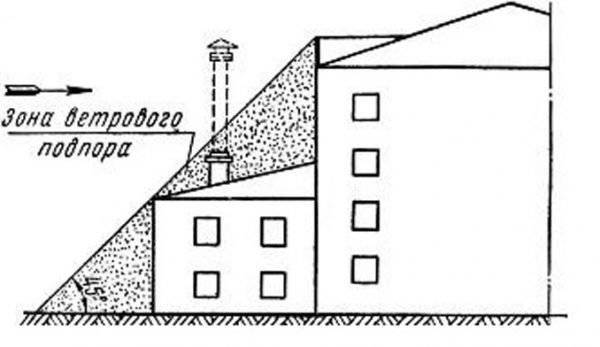

Труба дома должна выходить за зону ветрового подпора, чтобы не возникало обратной тяги

Расчёт высоты дымохода с помощью специальной программы

В сети можно найти различные онлайн-калькуляторы для расчёта высоты дымохода относительно конька крыши. Для несведущего в инженерных системах это один из самых простых и точных вариантов. Достаточно ввести в соответствующие поля требуемые параметры и получить искомое значение высоты. Программы используют ту же формулу, что указана выше.

Рассмотрим работу программ-калькуляторов на конкретных примерах.

Онлайн-калькулятор на сайте Pechi.su

Адрес страницы с калькулятором — .

  1. Калькулятор представляет собой наглядную схему, где указаны основные параметры дома.

  2. Вводим параметры дома из предыдущего примера в помеченные ячейки.

  3. После ввода параметров нажимаем кнопку «Считать!» и получаем минимальную высоту дымохода. В нашем случае это 6,94 м.

Рассматриваемая программа довольно проста и понятна любому пользователю. Кроме высоты печной трубы она позволяет рассчитывать диаметр круглого дымохода по заданной мощности отопительного котла.

Программа расчёта дымохода на сайте Defro.pro

Программа на сайте defpro.ru довольно функциональна и позволяет учитывать вид топлива, данные котла и некоторые дополнительные требования к дымоходу

Стоит обратить внимание, что программа сразу предоставляет пример расчёта с результатами и вычисляет не только высоту дымохода, но и его внутренний диаметр. Здесь можно задать несколько дополнительных характеристик трубы дымохода

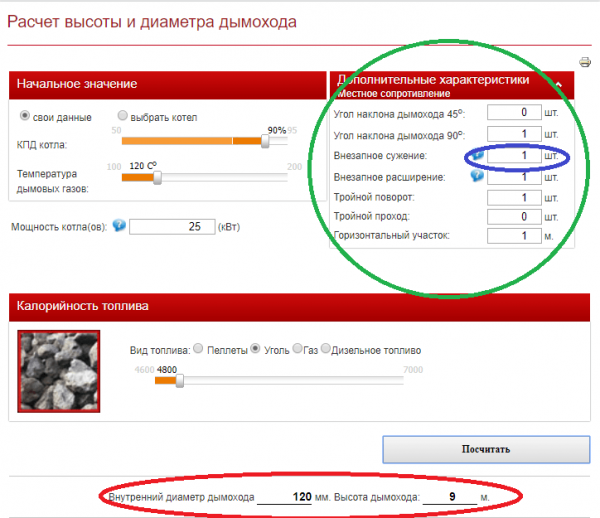

При добавлении внезапного сужения и тройного поворота дымохода его высота увеличивается в 1,5 раза

Калькулятор высоты дымохода на сайте ProstoBuild.ru

Адрес страницы с калькулятором — .

  1. Это простейший и наглядный сервис, который требует ввести всего два параметра: высоту дома и расстояние от конька до дымохода.

  2. Отличием этой программы является то, что она может учесть наличие преграды рядом с домом. Попробуем использовать этот вариант.

  3. Задаём данные о наличии дерева высотой 12 м на расстоянии 6 м от дома и получаем искомую высоту нашей трубы — 12,5 м. Как и ожидалось, она должна быть установлена выше дерева.

Программы для расчёта дымохода лучше применять в комплексе, поскольку возможности каждой из них ограничены, но при этом они дополняют друг друга.

Расчёт высоты дымохода относительно конька крыши — не самая сложная инженерная задача, поэтому при желании его можно произвести самостоятельно или с помощью одной из многочисленных программ, имеющихся в интернете.

Материалы

Дымоходы изготавливаются из различных материалов, каждый из которых обладает как преимуществами, так и недостатками.

  • Кирпичный – такой дымоход отличается прочностью, высокой теплоемкостью и безопасностью. Но установка такой конструкции занимает довольно-таки много времени и требует немаленьких финансовых вложений. Структура кирпичного дымохода пористая, из-за используемой глины на стенках оседает конденсат, который негативно влияет на устройство.
  • Асбоцементный – подходит для газов, температура которых не превышает +300 градусов. Установка обойдется недорого и не требует много усилий. Стоит отметить и небольшой вес конструкции. Но такой дымоход необходимо часто очищать от сажи, к тому же он не теплостойкий.

  • Керамический – появился на рынке не так давно, но максимально быстро завоевал большую популярность. Он включает в себя 3 компонента: огнеупорную керамику, негорючий утеплитель и бетонный короб. Среди достоинств керамической дымовой трубы стоит выделить устойчивость к температуре, круглое сечение и гладкую поверхность, простую установку, длительный срок эксплуатации. Но монтаж обойдется недешево.
  • Стальной гофрированный – его делают из гибкой трубы стальной ленты. Его используют для гильзования изогнутых дымоходов из кирпича. Он отличается простотой монтажа и обслуживания, но не долговечен.
  • Полимерный – отличается простой установкой, небольшим весом, гибкостью и долговечностью. Он не имеет теплоизоляции, а также характеризуется низким уровнем прочности.

Что влияет на производительность вентиляции

Существует еще один способ определить высоту трубы и, соответственно, превышение над кровельным покрытием крыши дома. Сделать это можно, используя формулу расхода воздуха в зависимости от перепада давления. Известно, что при подъеме на 12 м давление воздуха падает на 101 Па. Полученный результат будет справедлив только для идеальной вентиляционной системы с абсолютно гладкой внутренней поверхностью.

На самом деле для практического расчета параметров, высоты и сечения вентиляционного канала потребуется учесть несколько важных условий:

  • Скорость потока воздуха на высоте установки вентиляционной трубы;
  • Температура воздуха на улице и внутри помещения;
  • Форма сечения канала и качество поверхности по всей высоте воздуховода;
  • Форма крыши.

Практическим измерением можно получить расходный коэффициент С. От его величины и от разницы давления у земли и на высоте установки выводной вентиляционной стойки можно рассчитать реальный расход воздуха.

Или наоборот, зная С и известный расход воздуха, который должен будет перемещаться по воздуховоду для конкретного объема помещения, можно определить разницу давлений и, в итоге, уровень подъема вывода вентиляции.

Сделать такой расчет достаточно сложно, поэтому обычно используют рекомендации справочников по ремонту и проектированию систем вентиляции, в которых приведены приближенные зависимости расхода воздуха от вылета выводной трубы для различных вариантов конструкций крыш и выводов.

Рекомендации по определению высоты вентиляционной трубы на крыше никоим образом не касаются определения размеров воздуховода и тяги в воздушном канале. В нормативе есть только одна ссылка, которая требует, чтобы общая высота вертикальной части канала дымохода составляла не менее 5 м.

Вылет дымовой или вентиляционной трубы над кровельным покрытием устанавливается нормами СНиП по совершенно иным соображениям. Если посмотреть на рекомендованную СНиП схему установки выводов, то становится понятным, что срез вентиляционного и дымового канала должен находиться на уровне самых быстрых воздушных потоков. Чем выше скорость воздуха, тем сильнее тяга, и наоборот, – в штиль система вентиляции работает крайне неудовлетворительно.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
