Какими типами насосов оборудуются насосные станции
Существует два типа насосов, которыми оборудуются «безбашенки». Чаще всего это поверхностные центробежные насосы с воздушным охлаждением, которые практически все производители устанавливают прямо на гидроаккумулятор. Второй тип станций оборудуется погружными типами насосов. Их спускают прямо в колодец или скважину.
Станции с поверхностными насосами
Станции, оборудованные поверхностными типами насосов, бывают: многоступенчатыми, самовсасывающими с выносным либо встроенным эжектором, центробежными.
Схема работы станции с поверхностным насосом
Центробежные насосы могут обеспечить не слишком большую глубину всасывания. Чаще всего это 7 – 8 м. У них достаточно высокий напор, но низкая производительность. Чтобы такой насос запустить, необходимо всю магистраль предварительно заполнить водой. Они издают много шума, поэтому их установка показана на достаточном удалении от жилья.
Станции водоснабжения, оборудованные многоступенчатыми типами насосов, имеют аналогичную глубину всасывания и требуют обязательной заливки всасывающей магистрали, но выгодно отличаются более приемлемым уровнем шума в работающем состоянии, более высоким подъемом воды и высоким КПД. Этот вариант гораздо лучше подходит для установки внутри помещения дачи из-за допустимого уровня шума.

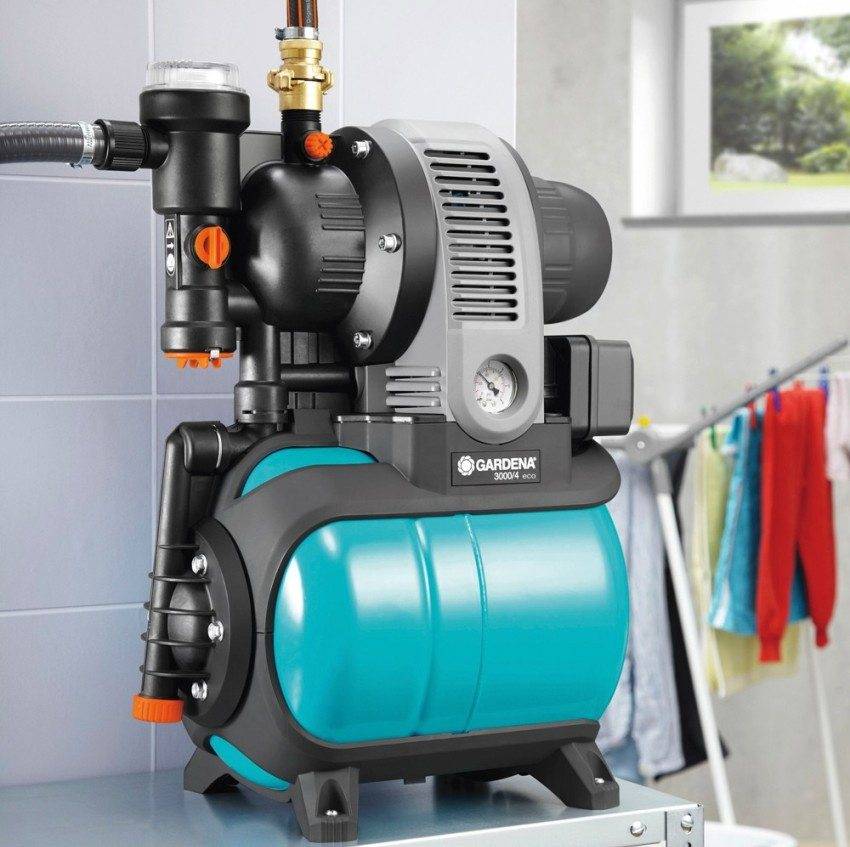

Компактный поверхностный насос с низким уровнем шума можно разместить внутри дома
Самовсасывающие насосы со встроенным эжектором обеспечивают станции гораздо большую глубину (до 9 м), с которой она может поднять воду. Напор у таких станций средний при неплохой производительности. Но главным ее достоинством является возможность нормального запуска даже при недостатке воды в магистрали. Если же насос оборудован выносным эжектором, то глубина всасывания может достигать рекордных 45 м.
Насосная станция и бак с водой расположены в специальной пристройке дачного дома
Станции с погружными насосами
Некоторые насосные станции комплектуют глубинными (погружными) насосами. Они бывают либо центробежными, либо вибрационными. Подбирать такие насосные станции следует в привязке к типу источника водоснабжения на участке. Диаметр скважины или глубина колодца напрямую влияют на этот выбор. Чем более мощный насос, тем выше он способен поднять воду. При этом нужно учитывать и количество воды в источнике.
Может случиться так, что слишком мощный насос слишком быстро опустошит источник. Вибрационные насосы («Малыш», «Ручеек» и пр.) более дешевые и просты, как в ходе эксплуатации, так и в процессе монтажа. При этом они менее мощные, чем центробежные. Если глубина залегания подземных вод более 9 м, то выбрать насосную станцию для дачи, как правило, можно только с глубинным насосом.

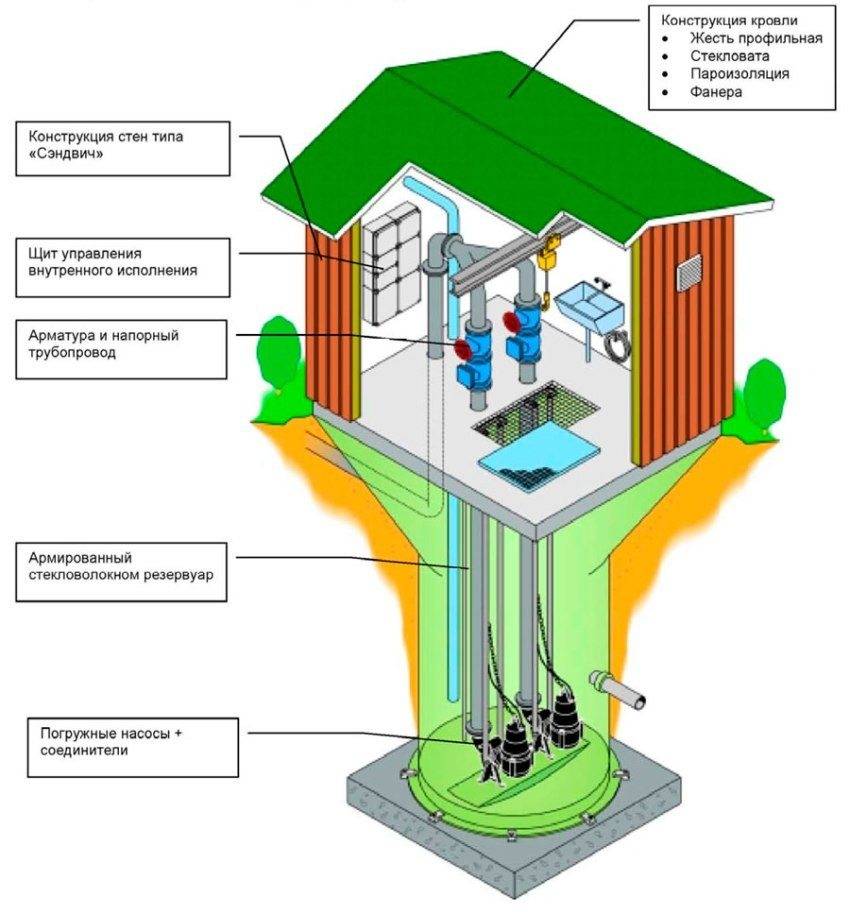

Схема установки станции с погружным насосом
Рейтинг лучших моделей
Grundfos Unilift KP 150-A1
Относят к популярным насосам. Эта модель применяется в случае, если частицы в воде имеют размеры до 10 мм. Ее применяют при очистке колодцев, затопленных подвалов и прудов. Устройство отключается автоматически. Корпус устройства сделан из нержавеющей стали, а забор воды может осуществляться с глубины до 10 метров. Производительность – 8100 литров в час.
Makita PF1110
Относят к мощным и удобным насосам, так как заборники в таких устройствах расположены на высоте 50 мм. К недостаткам пользователи относят пластиковый патрубок, который может быть поврежден при эксплуатации. Эта модель является бюджетной, но она эффективно справляется с откачкой воды из погребов и водоемов.
Quattro Elementi Drenaggio 1100 Inox
Относят к наиболее эффективным бытовым насосам. Производительность составляет 300 литров в минуту. Этот компактный насос не создает шума во время работы, а его потребляемая мощность составляет 1,1 кВт.
KARCHER SP 5 Dirt
Можно отнести к лучшим насосам. Способен перекачивать воду с примесями до 20 мм. Поплавковый выключатель обеспечивает работу в автоматическом режиме. Насос легко переносится благодаря специальной ручке и имеет небольшие габариты.
Metabo SP 28-50 S Inox
Относят к лучшим насосам, так как он отличается высокой производительностью и способен работать с жидкостью, в которой имеются фракции до 50 мм. Благодаря этому данный насос некоторыми владельцами участков используется в качестве фекального, хоть он и не создавался для этого. Мощность насоса составляет 1470 Вт, а производительность равна 460 литрам в минуту.
GARDENA 20000 Premium Inox
Представляет собой мощны насос, способный перекачивать до 20 000 литров в час. Максимальный размер частиц, растворенных в воде, составляет 38 мм. Устройство можно погружать на глубину до 7 метров. Единственный недостаток, который отмечают пользователи – ненадежный пластик на основании и крышке.
Marina SXG 1100
Насос, рассчитанный для работы с сильнозагрязненной жидкостью, в составе которой имеются фракции размером до 35 мм. Его не получится использовать для полного удаления жидкости, так как заборник расположен высоко. Чтобы удалить всю воду, необходимо помещать устройство в углубление.
Предел подъема жидкости составляет 8 метров. На высоту до 2 метров модель производит откачку 18 кубометров в час. Но такие низкие показатели обоснованы тем, что устройство способно работать с большими фракциями в жидкости.
Универсальный насос найти не получится, но идеальную модель для конкретного участка – вполне реально. Для этого нужно лишь учесть условия, в которых будет работать устройство, а также определить задачи, которые оно будет решать.
- Выбираем насос для фонтана или водопада на дачу: основные критерии выбора, рейтинг лучших моделей, их плюсы и минусы, советы и рекомендации
- Как выбрать фекальный или дренажный насос для дачи или дома: виды оборудования, рейтинг популярных моделей, их характеристики, а также плюсы и минусы
- Виды насосов для полива огорода: поверхностные и погружные, как выбрать оптимальный, рейтинг лучших моделей и советы экспертов
- Самовсасывающий насос для воды: область применения, характеристики, установка и подключение, как выбрать лучший, обзор популярных моделей, их плюсы и минусы Рейтинг и обзор моделей
Насосные станции водоснабжения для частного дома — технические характеристики
Основными техническими параметрами любой станции, указанными в паспортных данных, являются ее следующие показатели:
- Глубина погружения (всасывания). Этот параметр у всех установок одинаков, одни производители указывают — 8 м, другие – 9 м.
- Максимальный напор. У большинства насосных установок данный показатель не превышает 50 м и редко опускается ниже 30 м. Стоит отметить, что в вихревых моделях с одним рабочим колесом максимальный напор немного ниже и обычно не превышает 40 м.
- Максимальный объем подачи. У большинства установок он не превышает 5 м3/ч и редко опускается ниже 2 м3/ч. У вихревых моделей пропускная способность может быть и ниже.
- Качество воды. В некоторых центробежных моделях допускается наличие взвешенных частиц в перекачиваемой жидкости, но большинство станций рассчитаны на работу с чистой водой.
- Температура рабочей среды. Стандартные температурные параметры перекачиваемой жидкости — не выше 35 — 40 °С.
- Объем гидробака. Средний объем гидроаккумулятора составляет 20 л, в большинстве установок он не выходит за пределы 15 — 30 л. В станциях с вихревым электронасосом гидробак намного меньше — всего лишь несколько литров.

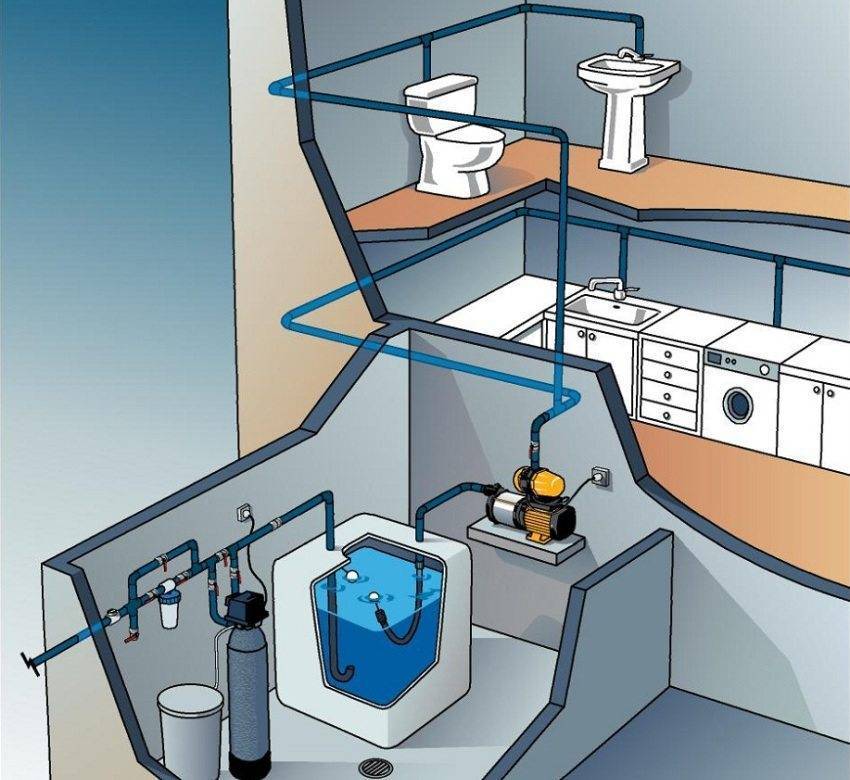

Рис. 10 Вариант подключения станции
Выбираем место установки
У домовладельцев возникает резонный вопрос – где лучше всего установить насосную станцию. Если дом используется под дачу в летнее время года, то станцию можно установить в любом месте, правда с одним условием – она должна располагаться недалеко от водоема – скважины или колодца. При ее установке необходимо учитывать высоту всасывания. В зависимости от модели насосной станции, она колеблется в пределах от 7до 10 м. Не стоит забывать, что высота напора частично теряется при трении воды о стенки труб, примерно, чуть больше метра напора ( где-то 1,2 м) на 10 м длины самой трубы.
Если дом планируется эксплуатировать и в зимнее время, то насосную станцию устанавливают в помещении, где температура воздуха больше нуля, иначе вода замерзнет. Трубы, по которым будет подаваться вода от водоема до станции и от нее к дому, необходимо проложить ниже уровня промерзания почвы, а сам колодец следует закрыть и утеплить.
Не стоит паниковать, если из крана вода льется вместе с землей. Значит произошло превышение расхода максимального запаса воды в скважине. Необходимо на время отключить насосную систему и подождать, пока вода в скважине не поднимется на необходимый уровень. На конец шланга или всасывающей трубы, обязательно стоит установить обратный клапан, который не допустит вытекание из трубы жидкости при отключении насосной станции. Если воду предполагается брать из реки или пруда, обратный клапан лучше защитить специальной сеткой от засоров.
Выбирая насосную станцию, необходимо ориентироваться на возможности колодца или скважины, их производительность. Естественное воспроизводство воды в скважине или колодце должно быть не менее 1,7 м? в час, тогда насосная система сможет поддерживать необходимое давление в трубах. Выбирая модель насосной станции, необходимо ориентироваться на то, что она должна обладать достаточной мощностью, но ее производительность должна быть меньше производительности водоема.
В противном случае, воды будет расходоваться больше, чем сможет выдавать скважина или колодец. Вначале она пойдет вперемешку с землей, а затем и вовсе перестанет поступать. Еще на один существенный фактор необходимо обратить при выборе насоса – глубину подъема воды. Если вода находится на глубине не более 8 м, можно использовать насосную станцию. При большей глубине лучше установить погружной насос.

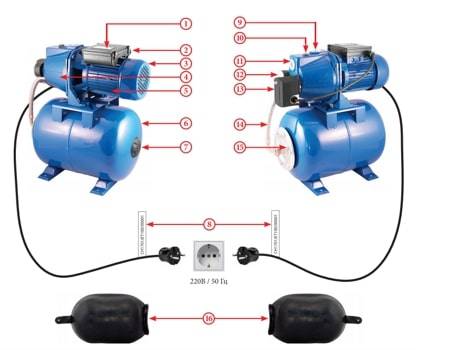

Устройство насосной станции и принцип работы
Гидроаккумулятор
Емкость накопительного бака аккумулятора представляет две соединенные полости, одна из которых служит для приема поднятой насосом воды. Вторая камера выполнена в виде резинового компенсатора, постоянно сжимающегося под действием поступающей воды. После повышения давления во второй емкости автоматика отключает работу насоса.
При разборе воды жидкость, выливаясь из первой емкости, способствует уменьшению давления, а обратный клапан на выходе из бака не дает возможности воде вернуться. Сигналом автоматическому устройству к включению насоса следует понижение давления до заданной величины. Автоматическая защита от перегрева отслеживает температуру двигателя и отключает агрегат, а вода служит для охлаждения.
Четыре этапа работы насосной станции
- насос забирает воду со дна колодца, и она по трубам поступает в накопительный бак, создавая определенное давление, после чего автоматическое реле выключает оборудование;
- насосная станция работает в режиме ожидания, при котором давление сохраняется на максимальном значении;
- пользователь открывает кран и расходует воду;
- снижение давления во второй камере, вызванное уменьшением давления, позволяет системе включить насос для восполнения жидкости и так далее.
Основным преимуществом насосной станции перед применением простого насоса является постоянный небольшой запас воды, который позволит не заботиться о водопотреблении при отсутствии электричества в сети. Если поставить накопительную емкость в 50 и больше литров, то насос не будет включаться от каждого израсходованного на чайник литра воды.
Включение насосного оборудования будет происходить чаще, если прибавится полив сада или грядок. Понижение давления и учащение переключения реле вызовет подсоединение потребления горячей воды для отопления.
Применение стандартных насосных станций возможно, если глубина дна колодца располагается не ниже 9– 10 м. Если колодец или скважина расположены глубже, то применяется глубинный тип насоса или для больших скважин.
Для продления срока эксплуатации насосная станция оборудуется обратным клапаном, который защищает ее от работы без носителя при отсутствии воды в скважине. Перед насосом устанавливается фильтр грубой предварительной очистки, который предохраняет оборудование от засорения и загрязнения системы нерастворимыми примесями. Он легко снимается и поддается чистке.
Благодаря тому, что все резьбы и разъемы в наше время стандартизированы, не возникает трудностей при подсоединении всех этих приспособлений и замены их в случае выхода из строя.
Для гарантии отсутствия деформации всасывающую трубу лучше выбирать из жесткого и армированного материала. Хорошей альтернативой служит металлопластиковая труба, которая идет через отверстие в боковой стенке колодца и подсоединяется к насосу после фильтра. Нижний конец трубы изгибается и опускается в толщу воды около дна колодца. До дна она не должна доходить на 30 см. Сама труба закрепляется к вбитому внутри колодца штырю. Закрепляется труба в отверстии цементно-песчаным раствором и делается глиняный замок.
Насосная станция продается в комплекте с различными видами приспособлений, подходящими к этому типу по всем параметрам. Покупать отдельно собирательный бак или устанавливать контрольно-переключательные реле не нужно.
Для эффективной и безопасной работы значение имеет качество воды, поступающей в насосную станцию, поэтому организация системы фильтрации бывает просто необходима. Почти все модели рассчитаны на работу с чистой водой и имеют ограничения по степени загрязнения жидкости. Особенно вихревые насосы часто выходят из строя из-за грязной воды.
Для устройства насосных станций больше всего покупают насосы с центробежной силой, отличающиеся небольшой ценой. Они менее капризны в плане загрязнения воды, дают постоянный напор жидкости. Вихревые дают большую силу напора и выигрывают простотой эксплуатации, но высокая стоимость и небольшой допустимый подъем воды не всегда делают их востребованными среди широких слоев потребителей.
Для того чтобы установить насосное оборудование в жилой части дома, следует подбирать ее по производимому шуму во время работы. Обычно малошумные насосы стоят гораздо дороже, но зато комфорт от использования превзойдет все ожидания.
Насосные станции следует подбирать и по материалу корпуса и рабочих колес насоса. Если они выполнены из пластика, это приведет к удешевлению оборудования, но недолговечному использованию. К среднему классу стандартного насосного оборудования относят стальные и чугунные корпуса, а для дорогой высококлассной станции применяется бронза, алюминий и латунь.
Как выбрать насосную станцию
На характеристики станции влияет не только ее типа. Еще важны материалы корпуса. Чугун, к примеру, сводит к минимуму шумность насоса, но тяжел и подвержен коррозии даже при добротной защите от влаги. Сталь легче и в нержавеющем исполнении не портится при контакте с кислородом и влагой. Однако шуму от насосов от нержавейки много.
Альтернативой чугунным и стальным служат пластиковые системы. Их корпуса делают из высокопрочных полимеров. У таковых и цена низкая, и физические параметры при контакте с водой неизменны, и вес мал, да и шумность минимальна.
Внутри корпуса насоса находятся электротехнические узлы. Для эффективной работы они должны быть защищены от влаги, грязи, пыли. Возможность их проникновения в корпус отражена в маркировке цифрами рядом с буквами IP. Максимальная защита равна 54-м единицам.
Если вода в скважине не соответствует требованием санпина, в насосе должны быть фильтры грубой и тонкой очистки. При должном качестве жидкости достаточно грубого фильтра. Он устранит взвесь из воды. Если она попадет в систему без фильтра, оборудование быстрее износится
Для поверхностных насосов нестационарного типа важно наличие переносок
Это ручки, за которые можно поднять и переместить оборудование. Из технических характеристик важен объем гидроаккумулятора. Большой делает систему дороже, зато позволяет ей реже включаться и выключаться, экономя электричество. Если же последнее отключат, вместительный гидроаккумулятор предоставляет солидный запас воды.
Обратить внимание перед тем, как выбрать насосную станцию для частного дома нужно также на соответствие ее мощности потребностям домовладения. Через работающую мойку в среднем за час проходит 0,7 кубометра воды
Столько же нужно посудомойке, стиралке, душу и поливочному гидранту. Для ванны показатель равен 1,1 кубометра, а умывальника, биде и унитаза — 0,4. К расчетному потреблению воды нужно прибавлять минимум 10%. Если станция будет работать без запаса прочности, быстро выйдет из строя.
Для большинства частных домов достаточно станций, перекачивающих в час 4—5 тысяч литров воды. Точные расчеты потребностей удобно делать, указывая точки потребления и их количество, к примеру: 1 хозяйственный кран, 2 кухонных мойки и 2 умывальника, 1 ванна. Далее, прописывается возможность одновременной работы водопотребляющих приборов. Это поможет рассчитать пиковый расход, выбрав соответствующую ему станцию.

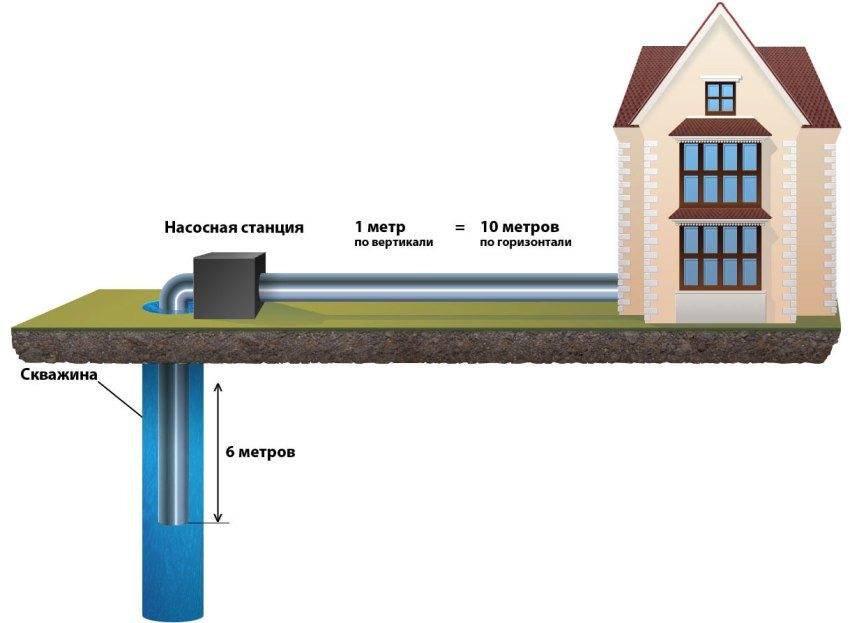

Устанавливаясь на одной глубине, забор воды станции производят обычно с другой. Этот параметр (отношение вертикальных труб к горизонтальным) тоже нужно учесть с прибавкой 15%. Рассчитать глубину забора можно сложив глубину скважины и поделенное на 3 удаление станции от нее. Единица измерения — метр.
К критериям выбора относятся и дополнительные опции оборудования, к примеру, защита от перегрева, холостого хода. Функция возможна в автоматических моделях. Система отключает мотор при прекращении подачи воды.
Так исключается перегрев двигателя, его поломка. Впрочем, есть бюджетные способы избежать сухого хода, к примеру, переносной поплавок. Это плавающий корпус из пластика с электропереключателем, рычагом и стальной сферой внутри.
Поплавок устанавливается в резервуар. Шарик меняет положение рычага, если таковое меняется у корпуса. Так переключаются нужные контакты меж тремя проводами. Они отходят от кабеля, а тот — от переключателя.
Сигналы поплавка, как и автоматизированная система датчиков, выключают мотор станции вне подачи воды. Дабы система работала исправно, коробка из пластика должна быть герметичной, а подводящий кабель влагостойким.
Насосные станции для «средних» семей
ВИХРЬ АСВ-1200/50
Насосная станция отечественного производства оснащена гидробаком на 50 л — этого за глаза хватит семье из 4 — 5 человек, при этом двигатель не часто будет включаться. Насос может поднимать воду с глубины 9 м. Система оснащена тепловой защитой: при длительной максимальной нагрузке насос нагревается и автоматически отключается во избежание выхода из строя.
ВИХРЬ АСВ-1200/50 — это самая мощная и производительная модель данного бренда. В час она способна перекачивать до 4200 л воды, чего хватает на два санузла, мойку на кухне, стиральную машину и гидромассаж. Приятным моментом является наличие металлической, а не пластиковой резьбы на патрубках входа и выхода воды. В отличие от немецких собратьев для данной модели несложно найти запасные комплектующие.
ДЖИЛЕКС Джамбо 70/50 Н-50
Устройство полностью выполнено из качественной нержавеющей стали, дающую гарантию долговечности даже при интенсивной эксплуатации. Она оснащена встроенным эжектором, который поднимает воду с глубины в 9 м и накопительным баком на 50 л. При этом выдает напор порядка 50 м, что дает возможность использования насосной станции в низине от дома или для обеспечения нормального напора воды на нескольких этажах.
Модель оснащена функцией защиты от сухого хода: при отсутствии воды в колодце, реле отключит агрегат, чтобы избежать поломки. То же самое произойдет, если устройство будет работать на максимальной мощности продолжительное время — автоматика выключит станцию, защищая ее от перегрева. Собран агрегат хорошо, нигде ничего не скрипит и не люфтит. Правда он несколько шумноват (как и большинство моделей со встроенным эжектором), но это проблема решается установкой шумоизоляционного короба.
Обзор топа самых хороших насосных станций
Если вы твёрдо решили отказаться от ежедневных походов к колодцу, значит, пришло время обзавестись собственной насосной станцией. К слову, она позволит получить не только кран с водой, но и уютную уборную в тепле вместо холодной будки на улице. Остаётся лишь выбрать хороший насос и установить его. С монтажом, конечно, вам придётся разбираться самостоятельно, а вот с выбором надёжной системы водоснабжения мы поможем. Именно для этого мы и составили топ-10 лучших насосных станций 2020 года.
| Категория | Место | Наименование | Рейтинг | Характеристика | Ссылка |
| Бюджетные модели | 1 | 9.9 / 10 | Заслуженный лидер среди бюджетных станций | ||
| 2 | 9.5 / 10 | Простая и вместе с тем мощная система по демократичной цене | |||
| 3 | 9.2 / 10 | Бюджетное решение для небольшого дома или дачи | |||
| 4 | 8.9 / 10 | Бюджетное решение для небольшого дома или дачи | |||
| Модели средней ценовой категории | 1 | 10 / 10 | Отличное решение для частного дома по адекватной цене | ||
| 2 | 9.7 / 10 | Отличная станция с превосходными характеристиками | |||
| 3 | 9.3 / 10 | Крутая немецкая станция с превосходной комплектацией и привлекательным функционалом | |||
| Модели высшего ценового сегмента | 1 | 9.3 / 10 | Надёжная и долговечная модель премиум-класса | ||
| 2 | 9.7 / 10 | Легендарная водонапорная станция от одного из лучших производителей | |||
| 3 | 9.2 / 10 | Премиальная водостанция отечественного производства |
А что из этого предпочтете Вы?
Заключение
При выборе конкретной модели для своего загородного дома следует в первую очередь оценить среднее и пиковое потребление воды, которое зависит от количества жильцов и типа устанавливаемого сантехнического оборудования. Не ошибитесь с давлением. Оно должно преодолевать не только перепад высот до самого верхнего потребителя, но и гидравлическое сопротивление трубопроводов, а оно пропорционально длине труб и растет соразмерно увеличению числа отводов и мест сужения.
Совет! Лучше купить станцию от проверенного производителя, характеристики которой на 20-30% превышают гидравлические расчеты.
