Особенности выбора элементов систем водоснабжения: насосов, мембранных баков, труб, коллекторов

Преимущества коллекторной схемы разводки труб водоснабжения в квартире

В квартирах чаще всего выполняется простая разводка водопроводных труб. От стояка идет труба. Далее с помощью тройников от нее идут ответвления на сантехнические приборы. При этом мало людей знает о другом типе разводки труб – коллекторном. И зря, ведь такая система обладает рядом преимуществ, о которых нужно поговорить.

Но сначала нужно рассказать о видах разводки, которые существуют в сантехнике сегодня. Первый вид – тройниковая разводка. В такой системе все потребители подсоединены от одной трубы с помощью тройников. Можно перед каждым потребителем устанавливать запорную арматуру на случай аварии.

Коллекторная разводка. Данная система имеет явные преимущества перед тройниковой системой. На входе водопровода в квартиру установлен запорный кран. Отличие заключается в том, что каждый прибор имеет отдельно подведенную трубу. При этом все вентили сконцентрированы в одном месте.

Иногда можно встретить смешанную систему. Это значит, что в ней присутствуют элементы тройниковой разводки и коллекторной. К примеру, на умывальник и ванну может подаваться вода с коллектора (то есть отдельной трубой для каждого потребителя), а унитаз, биде – подсоединяются тройниковой разводкой.

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Коллекторная разводка труб водоснабжения в квартире

В данной статье я расскажу вам о том, как правильно сделать коллекторную разводку труб водоснабжения в в квартире. Из-за чего происходят гидроудары, почему идет перепад температуры в душе и как сделать все грамотно, чтобы ничего такого у вас не было.

Эта статья будет полезна тем, кто собирается развести трубы водоснабжения в квартире своими руками и пока не знает с чего начать, а также тем, кто приобрел себе квартиру в новостройке и планирует сделать там качественный ремонт и надежную систему водоснабжения.

Далеко не все мастера, которые берутся делать ремонт в квартире «под ключ» будут хоть как-то заморачиваться по поводу правильности монтажа водоснабжения. Для многих главное сделать ценник дешевле чем у остальных и как там все будет сделано отходит на второй план.

Расчет давления

Помимо вышеуказанного параметра, насос СЭ 1250 140 или любой другой привод должен создавать необходимое давление, то есть напор. Показатель на напор должен быть таким, чтобы жидкость могла без проблем циркулировать по системе. При проектировке нового здания расчет на напор будет сложно посчитать, чтобы результат был точным. Как правило, вся информация указывается в сервисной книжке на насос СЭ 500 или другой марки. Как рассчитать напор по формуле H=(RxL+Z)/p*g:

• R – показатель сопротивления в ровной трубе;
• L – общая длина трубопровода;
• Z – показатель сопротивления арматуры;
• р – плотность;
• g – показатель ускорения свободного падения.

Учтите, данная формула вычисления напора актуальна исключительно для новых отопительных систем.

 Сопротивление трубопровода

Если вы решили приобрести насос СЭ 1250 140 или аппарат СЭ 800 100, либо от другого производителя, то нельзя забывать и о сопротивлении трубопровода. На практике специалистами было установлено, что этот показатель варьируется в районе 100-150 Па/м.

Обязательным перед установкой насоса будет расчет сопротивления трубопровода

Тогда напор, которым должен обладать насос СЭ 1250 140 или любой другой, должен составлять от 0.01 до 0.015 м на один метр трубы.

Также эксперты уверяют, что при прохождении воды через армированные участки, теряется около 30% от всей силы напора. Если же система дополнительно оснащена терморегулирующим вентилем, то этот показатель может быть увеличен на 70%.

Когда вы рассчитали все необходимые параметры, необходимо определиться с бюджетом и выбрать устройство, соответствующее полученным характеристикам. Если же такого агрегата нет, то характеристики должны быть, хотя бы примерно одинаковыми. Помните о том, что полученные числа – это показатели работы устройства при максимальных нагрузках.

Но поскольку необходимость в использовании устройств с большими нагрузками минимальная и может возникать только несколько раз в год, то при необходимости выбора более мощного или менее мощного агрегата, специалисты рекомендуют делать выбор в пользу менее мощного. На практике это никак не влияет на работу отопительной системы в целом.

Возможные поломки

Самой распространенной поломкой мембранного расширительного бака считается разрыв мембраны в случае превышения допустимого давления и неравномерные нагрузки. Сменные мембраны рвутся намного чаще запрессованных, потому что для вторых, используются более прочные материалы, поскольку их можно в любой момент поменять, а вот запрессованные нет.

Из-за разрыва мембраны, если ее не заменить, бак со временем приходит в негодность, потому что вода попадает на внутреннюю поверхность бака и он под воздействием коррозии становится негодным.

На качество и надежность мембранного расширительного бака влияет также выбор материала, из которого его сделано. Качественный материал будет стоить намного дороже.

Мембранные расширительные баки — важная часть системы отопления, потому что именно благодаря им возможен контроль над давлением в отопительной системе. Чтобы выбрать бак, необходимо учитывать индивидуальные особенности системы и подбирать под нее.

Типы расширительных мембранных баков

Производители выпускает два варианта таких резервуаров:

1. Со сменной мембраной. Их основная отличительная особенность заключается в возможности заменить данный элемент. Вынимают мембрану расширительного бака для водоснабжения посредством фланца, держащегося при помощи нескольких болтов. При этом необходимо помнить, что в приборах, имеющих большой объем, для стабильной работы данного элемента его дополнительно прикрепляют к ниппелю задней частью. Другой особенностью данного устройства мембранного бака для водоснабжения является то, что вода, наполняющая бак, находится в диафрагме, и не соприкасается с внутренней поверхностью емкости. За счет этого металлические элементы не подвергаются коррозии, а вода защищена от возможного загрязнения. В итоге период эксплуатации приборов значительно увеличивается. Продается такой расширительный бак для водоснабжения в горизонтальном или вертикальном варианте.
2. Со стационарной диафрагмой. В резервуарах данной конструкции внутреннее пространство разделено на две части прочно закрепленной диафрагмой, которая не подлежит замене. Когда мембрана в расширительный бак для водоснабжения выходит из строя, бачок приходится менять. В одной части резервуара находится воздух, а во второй – вода, напрямую соприкасающаяся с его внутренней поверхностью из металла, а это может вызвать коррозию. С целью недопущения разрушения стенок бака и загрязнения воды, его изнутри покрывают особым красящим составом. Но подобная защита не является долговечной. Выпускают резервуары со стандартной диафрагмой двух типов — горизонтального и вертикального.

Правила монтажа систем отопления

В системах отопления применяют два коллектора – подающий и обратный. Если систему предполагается балансировать вручную, к патрубкам подающего коллектора подсоединяют регулирующую арматуру и балансировочные расходомеры, а на обратном – устанавливают запорную арматуру.

Теоретически вместо регулирующей арматуры можно применять более дешевую запорную – с ее помощью также можно изменять величину расхода среды. Но в этом случае она быстро выйдет из строя, так как не рассчитана на такой режим работы.

Коллекторная система отопления

При наличии в системе отопления термостата вместо ручных кранов на подающий коллектор устанавливают арматуру с сервоприводами. В этом случае регулировка потока теплоносителя через каждый радиатор будет осуществляться автоматически.

Подающий коллектор следует располагать выше обратного. Сами же трубы можно прокладывать как угодно.

Если в традиционной схеме подключения радиаторов подающая магистраль обязательно должна быть выше обратной, то в коллекторной их расположение не имеет никакого значения. Поэтому трубы чаще всего прокладывают внутри пола.

Выбор коллектора

коллекторы с кранами и без

Коллектор водоснабжения выбирается для удобства разводки внутреннего водопровода. Выбор коллектора для водоснабжения зависит от ценовых предпочтений, материала водоводов и охвата сети. Сначала необходимо подсчитать, сколько точек разбора горячей и холодной воды будет в квартире (доме). К точкам разбора относятся все сантехнические устройства, потребляющие воду. Перед покупкой коллектора, следует определиться с диаметром водоводов и креплений.

Предпочтительнее выбирать коллектор водоснабжения с кранами, это сэкономит время на установку. Вместе с тем, срок службы крана до 20 лет. Поэтому при поломке одного из кранов придется менять весь коллектор.

Если количество точек потребления велико, нужно соединить вместе несколько коллекторов. Желательно приобретать коллектор из того же материала, что и трубы. Коллектор из полипропилена прикрепляется к трубе пайкой.

Видео о том, из каких элементов состоит водопровод квартиры:

Расположение водяных резервуаров

Месторасположение бака определяет тип водопроводной разводки и оборудования, которое требуется для надежной и беспрерывной работы автономной системы.

Современная накопительная емкость для водоснабжения дома и бани имеет два варианта установки – верхнее и нижнее положение.

Верхнее

Подобная схема предусматривает установку накопительной емкости на максимально допустимой высоте – террасе, втором этаже, чердаке, на кровле или под потолком. Высота расположения пропорциональна силе напора – на каждые 10 метров добавляется по 1 бару давления.

При эксплуатации гидроаккумулятора в зимний период, устройство дополнительно утепляется.

Верхнее расположение обеспечивает лучший забор воды даже без использования насосной станции, а также простую и безопасную эксплуатацию емкости.

Нижнее

Такой способ установки накопительного резервуара предусматривает рациональное использование свободной площади. В этом случае для подачи воды в дом или баню требуется наличие насоса или насосной станции.

При нижнем размещении, при помощи насоса производится нагнетание воды в накопитель, в результате чего образуется особая воздушная прослойка. При достижении определенного уровня воды в резервуаре, воздух с максимальной силой выталкивает ее к заборным точкам.

Зачастую, для достижения оптимального давления при подаче воды, применяется погружной дренажный насос с поплавком, установленный внутри бака.

Если резервуар для воды нижнего размещения планируется использовать в зимний период, тогда он должен быть заглублен в почву на глубину ниже уровня ее промерзания.

Дополнительно предусматривается надежное утепление. При установке летней системы водоснабжения, накопитель может располагаться на глубину до 45 см от верхнего уровня почвы.

Устройство расширительного бака

Внутри расширительного бака стоит резиновая мембрана, которая разделяет бак на две камеры: в одну камеру накачивают воздух, а другая камера остается пустой. В пустую камеру после установки и запуска отопления, начнется поступления теплоносителя. В другой камере, где накачен воздух, будет восстанавливаться необходимый объем. Когда жидкость охлаждается, то она вытесняется обратно в систему водоснабжения. Таким образом, в трубах держится постоянный, необходимый напор, именно поэтому система работает всегда стабильно, отсутствуют перегрузки и скачки давления.

Рисунок 2: Размеры расширительных баков

Функциональное предназначение

Начнем с того, что существует одно очень важное правило, и если его строго не придерживаться, то отопительная система дома будет работать плохо. Это правило гласит, что диаметр выходного патрубка отопительного котла должен быть всегда равен или быть чуть меньше, чем суммарный показатель диаметров всех потребляющих теплоноситель контуров. Оптимальный вариант, если он будет больше

Оптимальный вариант, если он будет больше.

Для сравнения приведем пример настенного агрегата, в котором диаметр выходного патрубка равен ¾ дюйма. Представьте себе, что за счет этого котла будут нагреваться три отдельных контура:

• Основное отопление – радиаторная система.
• Теплые полы.
• Бойлер косвенного нагрева, в котором будет использоваться вода, предназначенная для хозяйственных нужд.

Теперь представьте, что диаметр каждого контура минимум ¾ дюйма, как и у котла. Но суммарный показатель будет в три раза больше. То есть, как бы вы ни хотели, а выдавать необходимое количество теплоносителя через диаметр патрубка отопительного котла, чтобы его хватало на все три контура, будет просто невозможно. Вот вам и снижение теплоотдачи по всей площади дома.

Конечно, по отдельности все контуры будут работать нормально. К примеру, основной контур (радиаторный) без включения теплых полов полностью осилит обогреваемое пространство. Но как только вы включите систему теплых полов, все, ни там, ни здесь теплоносителя хватать не будет. Температуры у теплоносителя хватает, не хватает его объема.

Эта достаточно серьезная проблема решается установкой в систему отопления распределительного коллектора. По сути, это конструкция из нержавеющих металлических труб, в устройстве которой установлены приборы ввода и вывода теплоносителя, распределяемого по контурам. Для регулирования температуры, давления, объема потока и его скорости по выводам устанавливается запорная арматура, которая и выполняет все необходимые функции.

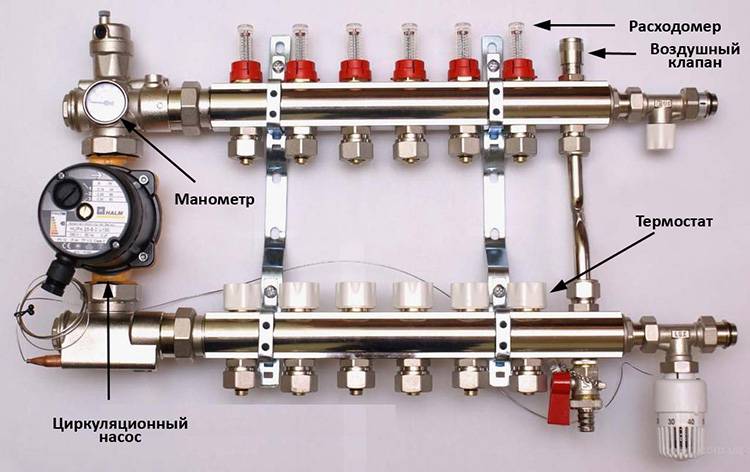

Самое главное, что с помощью распределительного коллектора можно контролировать температурный режим в отдельно взятом помещении. И это не будет влиять на соседние комнаты и на температуру дома в целом.

Устройство коллектора

Состоит коллектор из двух труб:

1. Соединяет подающий трубопровод от котла с подающими контурами систем отопления. Этот отсек помогает распределению горячей воды. Его устройство особенно помогает в том случае, когда встает вопрос ремонта того или иного отвода. При этом на определенном контуре, где необходимо провести ремонтные работы, закрывается отсекающий вентиль. Он просто перекрывает подачу теплоносителя.
2. Обратный отсек регулирует давление внутри каждого контура, чем и достигается качество движения теплоносителя. А, значит, и качество теплоотдачи отопительных систем.

Тот, кто не понимает, в чем суть установки распределительного коллектора, начинает встраивать в систему отопления различные дополнительные установки: циркуляционный насос, клапана разного назначения и так далее. Скажем прямо, это не поможет, с их помощью увеличить объем теплоносителя нельзя. Вы просто сделаете лишние расходы, которые окажутся напрасными.

Товары на рынке

В каталогах аксессуаров для коллекторной водопроводной системы предусмотрено большое разнообразие не только гребенок, но и их комплектующих.

• Разделители без кранов стоят гораздо дешевле. Они позволяют собрать такое устройство, которое будет максимально подходить к объекту. Такой вариант предпочтителен, так как позволяет легко заменить только вышедший из строя кран. В то время как цельная конструкция потребует полной замены.
• Устройства с запорной арматурой значительно упрощают монтаж коллектора водоснабжения. Они упрощают сборку узла — нет необходимости в установке кранов.
• Принадлежности позволяют адаптировать систему в соответствии с пожеланиями: вентили, насосные группы, заглушки, клапаны, кронштейны, муфты, оконечники, сервоприводы, штуцеры.
• Отдельно продаются коллекторные шкафы, которые монтируются в стену и обеспечивают эстетичный внешний вид, а также доступ к инженерному узлу.

Популярные производители баков

1. Баки Wester для отопления признаны одними из лучших в России для домашнего использования. Отечественный производитель выпускает вертикальные и горизонтальные модели в расчете на объем от 8 до 500 л. У них резина сделана из особо прочного термостойкого материала, выдерживающего нагревание до 100 °C. Плюс к тому, расширительный бак комплектуется сменной мембранной, что увеличивает срок эксплуатации.

Корпус изготовлен из прочной стали. Наиболее тяжелые бочки оснащены опорами. Гарантия распространяется на 3 года. Цена Wester WRV 80,наиболее востребованной модели, — около 2 500 рублей.

2. Следующая интересная марка – Reflex германского производителя. Отличается высокой прочностью и продолжительным сроком эксплуатации – до 12 лет. Расширительный бак Reflex для отопления любой модели изготовлен по знаменитой технологии династии Крупп, прославившиеся высококачественной сталью.

Объемы – самые различные: от 8 до 1 000 л. Бак оснащен сменной мембраной, рассчитанной температуру до 70 °C. Стоимость этой линейки от 1 520 рублей.

3. Очень часто встречается в продаже серия китайского производителя Zilmet CAL-PRO. На рынке предлагаются баки с емкостью от 4 до 900 л. Их корпус, сделанный из углеродистой стали, либо окольцован, либо соединен сваркой. Мембрана изготовлена из синтетического каучука. Прибор может работать при температуре от – 10 до 100 °C.

Стоимость мембранной расширительной емкости серии CAL-PRO для отопления начинается от 1 170.

Как выбрать для дома

При нагревании до 70-90 °C вся вода увеличивается в объеме на 4-5 %. Без буфера она создает высокое давление в трубах, из-за которого они могут лопнуть. Поэтому правильный выбор мембранного бака для отопительной системы очень важен. Его следует делать исходя из того, что расширитель должен взять на себя весь лишний объем жидкости. Поэтому перед покупкой необходимо верно рассчитать это количество, а ещё лучше проконсультироваться у проектировщиков.

Также желательно следить, чтобы бак был изготовлен из высококачественных материалов, иначе он просто не выдержит нагрузок.

Очень часто неопытные или недобросовестные продавцы-консультанты пытаются продать клиентам устройства, предназначенные для водоснабжения вместо требуемых, полагая, что разницы между ними практически нет, разве что в цвете (синий и красный). На самом деле, гидроаккумуляторы применяются в системах отопления разве что по недосмотру. В этом случае, так как их резина не предназначена для того, чтобы выдерживать нагревание, они быстро выходят из строя.

Краткая инструкция по установке своими руками

1. Для начала необходимо определиться с расположением прибора. По инструкции расширительный бак можно устанавливать в любом месте системы отопления, но во избежание резких скачков давления лучше поместить его сразу за циркулярным насосом.
2. Ставить прибор надо так, чтобы оставался доступ к воздушному клапану, сливному крану, запорной арматуре и другим важным деталям.
3. Во время монтажа в помещении должно быть не ниже 0 °C. Предохранительный клапан необходимо ставить по ходу течения.
4. В самой установке нет ничего сложного, надо лишь следовать инструкции и использовать надлежащие инструменты, в частности ключ для металлопластиковых труб и разъемов. Патрубок должен совпадать с трубопроводом.
5. Баки с большой емкостью необходимо крепить на дополнительные кронштейны. Для этого сначала размечают место, затем сверлят отверстие и прикрепляют подвесы анкерными болтами.
6. После того, как оборудование закреплено, к нему подводят трубу так, чтобы она не мешала и не оказывала давление на бак.
7. Затем монтируется редуктор давления, он должен быть установлен после счетчика.
8. Если все сделано верно, можно приступать к наладке – закачать воздух и воду, наблюдая за давлением. Когда оно будет уравновешено, можно начинать включать отопление.
9. Монтаж бака в многокотельной системе лучше доверить специалистам, которые прошли тестирование и получили соответствующую лицензию.
