Как подключить электричество от столба к дому

Ввод кабеля через деревянную стену дома или фундамент

Если от столба до деревянного дома проложен СИП или другой проводник с алюминиевыми жилами, согласно ПУЭ вводить его в дом нельзя: «не допускается прокладка кабелей с алюминиевыми жилами по сгораемым конструкциям». Необходим переход на медь. Чаще других для этой цели используется кабель ВВГнг — в негорючей изоляции.

При этом нужно помнить, что для соединения двух этих проводников используют клеммные коробки, обычная скрутка недопустима. Соединенные напрямую медь и алюминий вступают в активную химическую реакцию, быстро и сильно окисляются, что ухудшает контакт. В результате даже при незначительных нагрузках в месте соединения появляется искра, а это — прямой путь к пожару. Потому использование клеммных коробок обязательно. Они есть в герметичном корпусе, есть открытые. Для использования на улице, понятное дело, лучше герметичные, в доме можно ставить и открытые.

Как соединить медный и алюминиевый провод

Но и это еще не все. Через деревянную стену проводить кабель электропитания можно только через стальную трубу с толстой стенкой. Диаметр трубы должен быть как минимум, в 4 раза больше наружного диаметра провода. Толщина стенки нормирована (СП 31-110-2003) и должна быть не меньше:

• 2,8 мм для кабеля сечением жилы 4 мм²
• 3,2 мм для кабелей с жилами 6-10 мм².

Располагать вход желательно с обратным уклоном, чтобы вода не затекала внутрь. Чтобы загерметизировать места входа и выхода, а также чтобы обеспечить электробезопасность, можно использовать асбестовые, резиновые или пластиковые заглушки. Края трубы нужно будет тщательно обработать и зашлифовать до полной гладкости, чтобы кабель не перетерся и его оболочка не повредилась.

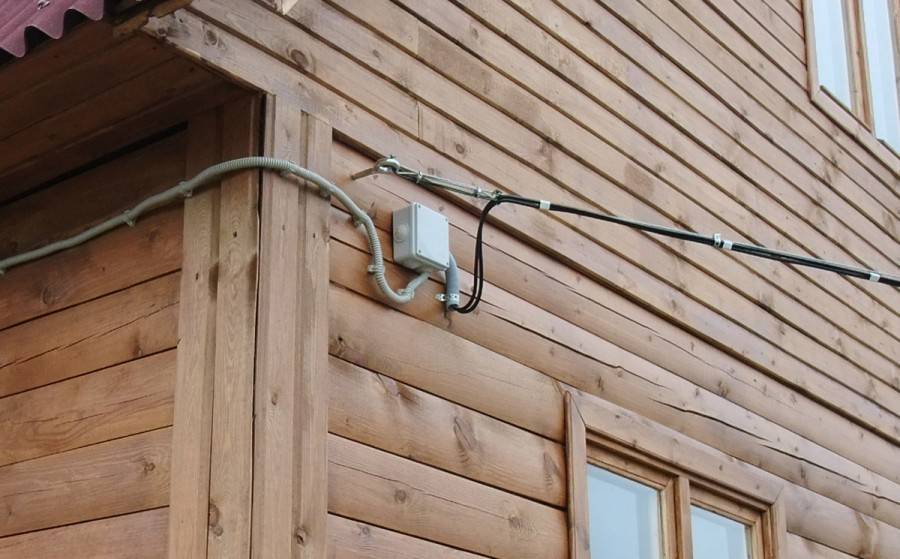

Ввод электрического кабеля через деревянную стену дома

Для успокоения и для повышения надежности отрезок, который будет находится внутри трубы, можно замотать асбестовой нитью или другим изоляционным материалом. Он также может заполнять пространство внутри трубы, чтобы там не селились насекомые. Еще вариант — заполнить трубу цементным или алебастровым раствором.

При вводе через фундамент ситуация немного отличается: конструкция уже не считается сгораемой, так что можно использовать пластиковые закладные. Их устанавливают на стадии изготовления ленточного фундамента. В этом случае проход для кабеля отличается в зависимости от того, в какое помещение попадает кабель: влажное или сухое.

Ввод электрического кабеля через фундамент дома

Запчасти, необходимые для организации безопасного ввода электрики в дом, стоят не очень много, но значительно повышают надежность, электрическую и пожарную безопасность вашего жилья. Конструкции совсем несложные, с их устройством справится можно своими руками.

По воздуху

Для подключения дома к электросети воздушным способом рекомендуют использовать такие марки кабеля:

АВК

Это кабель с алюминиевыми жилами, виниловой изоляцией и коаксиальной оплеткой. Предназначен для передачи электроэнергии в сетях до 380 вольт. В силу конструктивных особенностей невозможно произвести несанкционированное подключение к электросети. Можно применять АВК для монтажа ввода от участка ВЛ к щиту учета. Температура эксплуатации от -45 до +45 градусов. Подходит для подсоединения напряжения 220 вольт, одна фаза и ноль. Из минусов использования этого кабеля для подключения к дому является необходимость применения специальной муфты для электрического присоединения.

СИП-4

СИП расшифровывается как самонесущий изолированный провод. Данный проводник применяется для воздушных линий электропередач до 1000 вольт. Изоляция изготовлена из светостабилизированного сшитого полиэтилена. Температурный диапазон эксплуатации от -60 до + 50 градусов. Широкая номенклатура сечений и ценовой диапазон делает его идеальным кандидатом для подключения дома к электросети. Провод подходит для присоединения как однофазных потребителей (220 вольт), так и трехфазных (380 вольт). Из минусов можно выделить: использование специализированных муфт и неоднозначное отношение у инспекторов энергоснабжающих организаций к подключению данного типа подвода к прибору учета. Дело в том, что в правилах указано о не допустимости соединений на кабеле до узла учета. Линия должна проходить цельным куском, как показано на картинке ниже:

В силу специфики СИП не возможно завести в щит учета, не сделав переход на другой, более гибкий провод. Поэтому данный момент лучше предварительно согласовать с энергоснабжающей организацией, перед тем как вы решите выбрать кабель для подключения частного дома к сети. О том, как соединить СИП с медным кабелем, мы рассказали в отдельной статье.

АВВГ

Расшифровка следующая — алюминиевый, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, голый (отсутствуют защитные покровы). Используется АВВГ на напряжение до 1 кВ. Предназначен для эксплуатации в умеренном, холодном и тропическом климате. Применяется для прокладки в воздухе, сырых и сухих помещениях, каналах, траншеях, частично затапливаемых помещениях с средней и сильной коррозийной активностью. Для воздушной прокладки необходимо использовать тросовую проводку. Проводник подходит для подключения потребителей к электросети как на 220, так и на 380 В.

ВВГ

Медный кабель ВВГ, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, без дополнительной защиты. Аналог АВВГ по исполнению и характеристикам, но с медными токоведущими жилами. Используется в сетях до 1000 вольт. В климатическом исполнении умеренный и холодный климат. Также применяется для прокладки на открытом воздухе, сухих и сырых помещениях, в туннелях и колодцах и т. д. Для воздушной проводки необходимо изготавливать тросовую проводку, трос используется в качестве несущего элемента, а он подвязан к нему через равные промежутки. Узнать как она изготавливается можно из статьи, на которую мы сослались. Ниже представленные таблицы выбора кабеля для подключения дома к электросети воздушным путем:

О том, как провести провод от столба к дому по воздуху, расказывается на видео:

Воздушная прокладка линии

Куда следует обратиться для подключения электричества в Москве и Московской области (сроки подключения к электросетям)

Вопросами подключения к электросети занимается ПАО «МОЭСК» (Московская Электростевая Компания). Она оказывает услуги по передаче электрической энергии и по подключению домов к электричеству в Москве и в Московской области.

Заявку на подключение можно подать несколькими способами:

1. Прийти лично в ближайшее отделение МОЭСК.
2. Оставить онлайн-заявку на подключение. Прежде необходимо зарегистрироваться на сайте.
3. Заказным письмом с описью вложения, прикрепив все необходимые документы.

Заявленный компанией срок подключения от момента подачи заявки до выдачи акта технического присоединения — не более 20 дней. Все зависит от сложности работы — срок может значительно сократиться. Минимальный срок зависит от объема работы.

Нажмите кнопку «Зарегистрируйтесь» и следуйте инструкции.

На этой же странице можно посмотреть видео о возможностях Личного кабинета.

Необходимо указать имя пользователя и электронную почту, затем номер телефона.

Из личного кабинета можно подать и оплатить заявку на присоединение. В списке выбрать пункт «Техническое присоединение». Система попросит заполнить личные данные и данные по объекту присоединения. Потребуется прикрепить электронные копии документов:

• паспорта;
• доверенности (если действует посредник);
• документов на недвижимость;
• выписки из ЕГРН.

В меню можно настроить получение сообщений на электронную почту, чтобы своевременно узнавать об этапах рассмотрения заявки. Также о статусе рассмотрения можно узнать в личном кабинете. Там же можно написать сообщение в техническую поддержку и задать интересующие вопросы.

Если пойдете в отделение лично, то заранее подготовьте необходимый пакет документов. Какие это документы — рассмотрим ниже.

Срок регистрации заявки — 1 рабочий день. Если каких-то документов не хватает, то об этом сообщается будущему абоненту в течение трех дней. Для сбора недостающего пакета дается 20 дней.

Подключение от столба

Далее рассмотрим способы проведения кабеля от столба к домашней электросети. Наименее финансово затратный вариант — подводка электричества по воздуху. По требованиям технического регламента, высота, на которой кабель вводится в здание, не должна быть ниже 2 метров 75 сантиметров.

Если эта норма выполнима, на стену монтируется УЗО (устройство защитного отключения). К УЗО подводится кабель от столба.

Если указанную выше высоту обеспечить невозможно, устанавливается стойка, сделанная из металлической трубы. Стойка может быть прямой или в виде «гусака» (изогнутая). Для каждого из отводов предусмотрены свои методы фиксации на стене.

Дистанция от столба до точки ввода не может быть меньше 10 метров. Однако если это расстояние превышает 11 метров, понадобится дополнительная опора. При этом расстояние от опоры до линии электропередачи должно быть не более 15 метров.

Для линии длиной до 10 метров применяют медный провод с 4-миллиметровым сечением. Если расстояние между 10 и 15 метрами, понадобится 6-миллиметровое сечение. Для алюминиевых проводов СИП диаметр должен составлять не меньше 16 миллиметров.

Совет! Если используется обычный СИП, а не огнестойкий, рекомендуется выбрать медный кабель марки ВВГнг.

Цены на медные провода гораздо выше в сравнении с алюминиевыми. Обычно в целях экономии от столба к дому подводят алюминиевые провода.

Процедура подводки может осуществляться двумя способами. Первый вариант предусматривает натяжку троса или несущего провода, к которому затем крепится токопроводящий кабель. Фиксируется кабель с помощью хомутов.

Совет! Если СИП планируется проложить по стене, понадобятся зажимы (SA50, SFW50), поскольку минимально разрешенное расстояние от кабеля до стены — 6 сантиметров.

Во втором случае дополнительные опоры и крепления не используются. Защитные функции возлагаются на изоляторы из фарфора, стекла или полимеров, на специальную арматуру.

Благодаря запасу прочности арматура обеспечивает надежную защиту кабеля в случае аварий. При мощных воздействиях механического характера может произойти разрушение арматуры, но кабель при этом сохранит целостность и продолжит выполнять свою функцию — транспортировку электричества.

От участка входа в здание и до электрощита кабель из соображений безопасности располагают в металлической трубе.

Совет! Перед вводом в дом рекомендуется согнуть кабель книзу — это позволит избежать проникновения воды через защитную трубу. Причем сделать это желательно вне зависимости от наличия уплотнителя, так как он все равно с течением времени рассохнется и потеряет свою функциональность. Такая простая мера позволит снизить риск короткого замыкания в будущем.

Главный минус воздушного способа подводки состоит в ее открытом расположении, что сопряжено с риском повреждения. Нависающие провода создают сложности с подъездом крупногабаритного автотранспорта.

Подвод электрики по воздуху

Воздушный способ подводки электропитания привлекателен тем, что не требует больших затрат времени и средств. Но нормативами установлены требования, которым отвечают далеко не все дома:

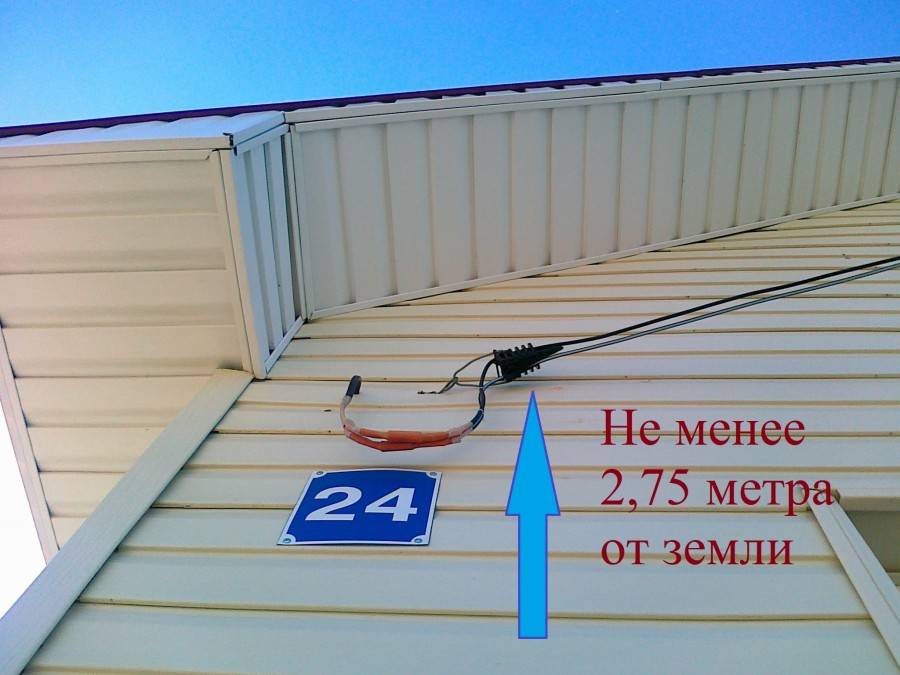

• Ввод кабеля в дом должен располагаться на высоте не менее 2,75 м. Если высоты дома хватает, на стену монтируется распределительный щиток с УЗО, к нему подключается кабель от столба. Если дом имеет меньшую высоту, устанавливают специальную стойку (трубостойку). Она может быть изогнутой формы называют «гусак» (на рисунке слева) или прямой (на рисунке справа). Отличаются эти два способа ввода и методом крепления к стенам дома (см фото).

  Способы установки стойки для воздушного ввода электричества в дом

• От столба до точки ввода расстояние не должно превышать 10 м. Если это расстояние больше, ставят дополнительную опору.  От нее до линии электропередач расстояние не должно быть больше 15 м.
• Отвод от ЛЭП делают:
  • до 10 м — медным проводом сечением 4 мм;
  • от 10 до 15 м — проводом с медными жилами сечением 6 мм.
  • алюминиевые провода используются в любом случае не менее 16 мм в диаметре.

Подключение к столбу электропередач воздушным способом

Хоть медные провода требуются меньшего диаметра, стоят они значительно больше, чем алюминиевые. Потому ввод электричества в дом от столба чаще всего делают из кабелей с алюминиевыми жилами. Есть два способа:

1. Между столбами натянуть торс или провод, к нему на специальных хомутах прикрепить токонесущий кабель.
2. Использовать самонесущие провода, для которых опора не нужна: СИП (провод самонесущий изолированный). Его подключают при помощи:
   • изоляторов (стеклянных, полимерных, фарфоровых);
   • специальной арматуры.

Специальная арматура появилась не так давно, но становится все более популярной. Она имеет определенный запас прочности. При его превышении (падении деревьев, массовом сходе снега и т.п.) арматура разрушается, но кабель при этом остается цел, электропитание не нарушается.

От того места, где вводный кабель прикасается к деревянной стене дома, и до места установки щитка, кабель должен быть уложен в стальную трубу

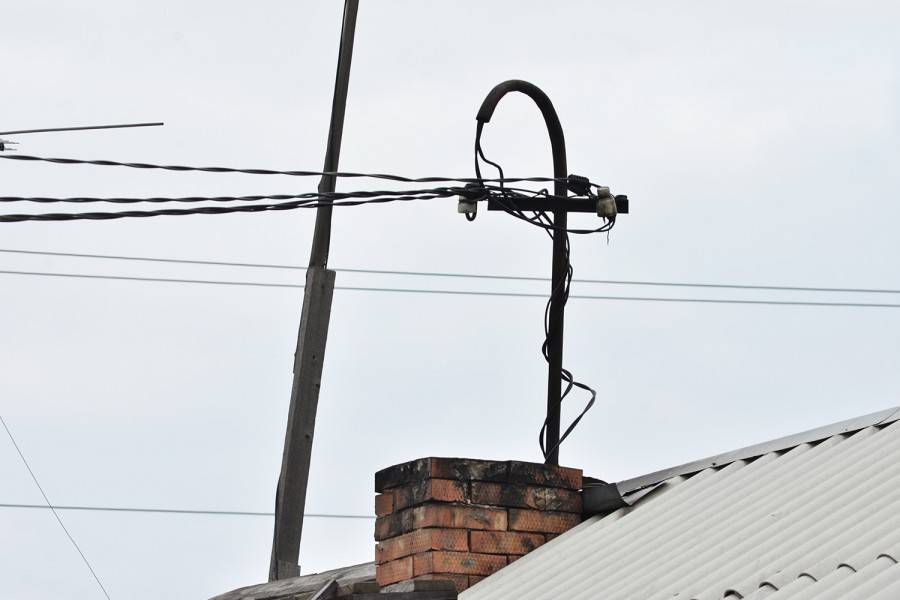

Ввод электричества в дом со столба через трубостойку

Воздушный ввод электричества в дом имеет и недостатки:

• Электропроводка открытая, из-за чего возможны ее повреждения.
• Висящие провода ограничивают возможности при подъезде крупной техники (автокранов, автовышек и т.п.).

Стоимость подключения дома от столба

Стоимость подключения складывается из цен работ, необходимых для технологического подсоединения. Однако существует льготный тариф. В этом случае стоимость подключения будет 550 рублей. Однако льготный тариф доступен для собственников и арендаторов участков только при соблюдении ряда условий.

Существуют ограничения:

1. по мощности. Заявитель должен запрашивать напряжение до 15 кВт. Чтобы понять, хватит ли вам такой мощности, можно посчитать энергопотребление всех используемых приборов.
2. по расстоянию. Максимальное расстояние между объектом электросети (линией электропередачи, подстанцией и пр.) и домом не должно превышать 300 метров, если строение находится в городе или ПГТ, и 500 метров, если оно располагается в сельской местности.
3. по времени. Заявитель может подключить объект в рамках одного муниципального района по льготному тарифу один раз в три года. Ограничение обусловлено тем, что оплату дорогостоящих работ сетевые организации берут на себя. Это обходится им в сотни тысяч.
4. по использованию. Заявки на подключение электричества от столба по льготному тарифу принимаются от физических лиц и индивидуальных предпринимателей. Электроэнергия не должна быть задействована для организации производства.
5. по классу надёжности. Подключаются объекты III класса, т. е. количество источников электропитания не превышает одного.

Во всех остальных случаях стоимость подключения электричества к дому от столба рассчитывается в соответствии с тарифами, установленными местными регулирующими органами.

Нюансы применения СИП

Использование СИП является на сегодняшний день самым прогрессивным способом подведения электричества. Однако такой способ создает некоторые сложности, если дом выполнен из дерева. Огнеопасный материал и проведенный по стене провод вместе создают угрозу возгорания.

Существуют противники прокладывания СИП вообще по стене любого дома (из камня или кирпича, обшитого сайдингом или оштукатуренного) без использования дополнительной изоляции, поскольку провод не предназначен для контакта с различными видами строительных конструкций.

Становится понятно, что при использовании такой технологии необходимо позаботиться о безопасности.

Профессионалы рекомендуют помещать кабель в специальную защитную трубку из металла, которая обязательно должна быть стойкой к воздействию электрической дуги.

Когда согласие официальной организации будет получено, можно приступать к монтажу, оказав должное внимание входу и выходу провода из трубы. Необходимо исключить любое возможное перетирание изоляции об торцы металла. Для этих целей используют гофру подходящего диаметра.

Для этих целей используют гофру подходящего диаметра.

Указанную проблему можно решить еще одним способом. Для этого в точке входа в дом делается соединение конца СИП с огнестойким кабелем, который прокладывается внутри стенового материала.

Такой способ особенно актуален для деревянных домов, для которых вопрос пожарной безопасности является определяющим.

Общие сведения

Если сравнивать устаревшие элетрокабели, в которых не было никакой изоляции, и СИП, то бесспорно вторые более надежные и отличаются большим количеством преимуществ.

Раньше при производстве электрокабеля изоляция вообще не предусматривалась, так как в те года не было таких материалов, которые были способны долгое время выдерживать большие нагрузки находясь на улице. Что естественно выливалось в большие проблемы потому, что провода закрепляются на опорных изоляторах и должны выдерживать необходимое междужильное расстояние. Конструкция из-за этого получается громоздкой. А при большом ветре не редким явлением являются перехлестывания и обрывания проводов, что естественно приводит к замыканиям и, в лучшем случае, простым отсутствием электричества.

СИП полностью покрыты изоляционным полиэтиленовым материалом.

Преимущества самонесущих проводов:

• Эксплуатация до сорока пяти лет;
• покрыты надежной изоляцией;
• стойкость к погодным условиям;
• стабильная работа даже в условиях нахлестывания проводов;
• работа при температурных условиях от минус шестидесяти до плюс пятидесяти градусов Цельсия.

Благодаря тому, что есть специальные односторонние прокалывающие зажимы, жилам не нужна защита, а с использованием шестигранной головки можно регулировать зажимы.

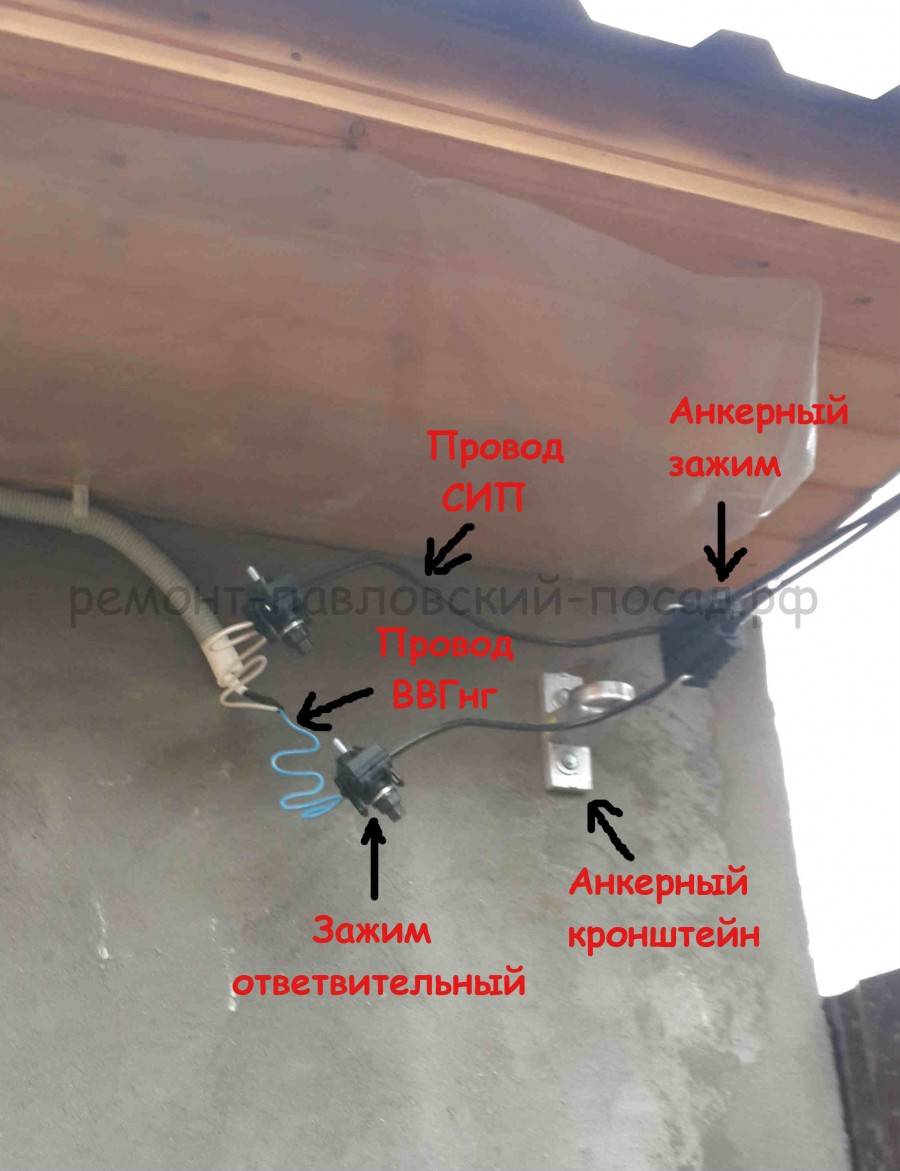

Необходимая арматура

Материалы, которые понадобятся для непосредственного подведения к стенам строения:

• Зажимы для ответвления 220-380В (4 или 8 );
• анкерная консольная опора для столба ЛЕП и стены строения;
• гильза из металла для проведения сквозь стену;
• анкерные зажимы;
• металл- игофрорукав;
• провода СИП.

Какие могут возникнуть сложности и кто нам поможет?

С проблемами можно столкнуться на каждом из этапов присоединения к электросетям. К сожалению, подключение к электричеству за 550 руб. и 6 месяцев – это скорее приятное исключение. Зачастую сетевые компании под различными предлогами ставят дополнительные, не предусмотренные законом условия для подключения, увеличивают плату за присоединение либо затягивают сроки рассмотрения заявок.

Происходит это по различным причинам – от создания условий для коррупции до банальной бюрократии. У сетевых компаний редко бывает дефицит клиентов, так как они субъекты естественных монополий. Это значит, что им не приходится сталкиваться с конкуренцией, а где нет конкуренции – с сервисом и исполнением нормативов сложно.

Рассмотрим наиболее распространенные проблемы.

1. Нарушение срока рассмотрения заявки на выдачу техусловий.

Срок, установленный правилами, – 15 календарных дней с момента подачи заявки. За его несоблюдение сетевая компания может быть оштрафована (статья 9.21 КоАП РФ). Заявление, написанное в свободной форме, нужно направить в региональное управление Федеральной антимонопольной службы вместе с копией заявки и документами на недвижимость.

2. Включение в технические условия излишнего объема работы либо возложение на потребителя не предусмотренных «ПТП» обязанностей.

Это повлечет увеличение затрат и срока подключения к электросетям.

Требования к техусловиям определены в пункте 25 (1) «ПТП». Их нарушение сетевой компанией также влечет ответственность, предусмотренную статьей 9.21 КоАП РФ.

В такой ситуации обращаемся в антимонопольную службу. К заявлению прилагаем заявку, техусловия, правоустанавливающие документы (выписку из реестра прав на объект недвижимости либо иной документ, на основании которого возникло право собственности на объект).

Необходимо помнить – «срок годности» техусловий не может быть менее двух лет с момента их выдачи. Уменьшение этого срока является нарушением. Кроме того, сетевые компании не имеют права навязывать нам подрядчиков для выполнения ТУ.

3. Сетевая компания требует уплатить суммы, существенно превышающие плату, установленную законом. Для рассматриваемой нами ситуации – 550 руб.

Причин может быть несколько:

• у заявителя отсутствует право на льготу. В таком случае размер платы рассчитываться исходя из нормативов, определенных специальным органом – региональной энергетической комиссией. Если отсутствует свободная мощность и сетевой компании необходимо построить подстанцию либо поставить трансформатор, расчет платы будет производиться на основании индивидуального проекта;
• сетевая компания нарушает законодательство, «накручивая» излишние требования к присоединению, либо неверно производит расчет платы за подключение.

В вопросах ценообразования нам следует одновременно обращаться в региональную энергетическую комиссию своего региона и антимонопольную службу.

Если сетевая компания говорит, что отсутствует свободная мощность и требуется построить подстанцию и т.п., которую должен оплатить заявитель, – проверить достоверность этих сведений поможет Ростехнадзор. В территориальный отдел этой службы необходимо направить заявление о проведении проверки достоверности сведений, представленных сетевой компанией, а также приложить к нему выданные техусловия и ответ об отсутствии свободной мощности.

4. Нарушения при исполнении договора о техприсоединении.

На этом этапе мы можем столкнуться со множеством проблем: нарушение сетевой компанией сроков подключения, невыдача документов – акта об осуществлении техприсоединения, акта опломбировки узла учета и т.п.

Ответственность за эти нарушения также предусмотрена статьей 9.21 КоАП РФ. Обращаться в таких случаях следует в антимонопольную службу.

Далеко не всегда приходится сталкиваться со сложностями при подключении к электричеству. Но если это произошло – не теряйте времени, обращайтесь в перечисленные органы.

Конечно, предусмотрен и судебный порядок разрешения таких споров. Однако проще и выгоднее подавать заявления в административные органы, ведь они имеют возможность и привлечь сетевую компанию к ответственности, и внести представление об устранении нарушений.

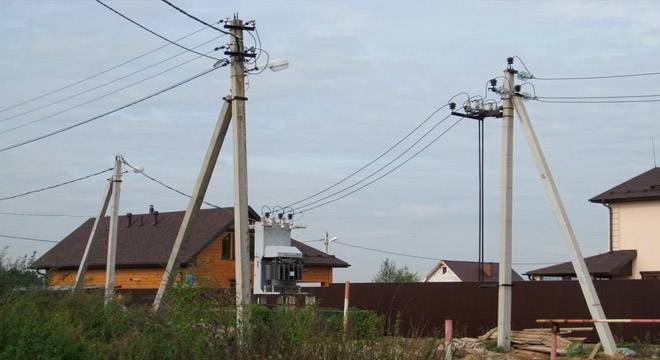

Общие требования к ЛЭП с напряжением до 1 кВ

При установке опор ЛЭП на частном земельном участке нужно соблюдать технические требования. Для проверки соответствия нужно руководствоваться статьей 2.4 Правил устройства электроустановок, с рабочим напряжением до 1 кВ. Перечень норм выглядит следующим образом:

• монтируемые столбы не должны препятствовать доступу к строениям и дворам;
• опоры должны быть оборудованы защитными механизмами от возможного столкновения с транспортными средствами;
• при расположении ЛЭП в лесной зоне вырубать просеку не нужно, но требуется соблюдать минимальное расстояние до деревьев – 1 метр;
• можно использовать только те конструкционные элементы и опоры, которые обладают антикоррозионными и огнеустойчивыми свойствами.

Как подключить электричество на даче

Алгоритм действий, необходимых для подключения дачного дома к электричеству зависит от необходимой пользователю мощности. Стандартная пропускная способность линии, подводимой к дачному участку, составляет 15 кВт. Чтобы подсоединиться к такой сети, гражданину необходимо:

• собрать определенный пакет документов;
• составить и подать заявление в энергосбытовую компанию;
• после рассмотрения заявки получить технические условия;
• спроектировать систему подключения;
• возвести опоры и проложить кабель;
• согласовать дату и время выезда электрика на участок для проверки качества системы и ее соответствия нормативам;
• оформить подключение;
• заключить договор о предоставлении услуг.

Пакет документов

Для обращения в энергосбытовую организацию гражданину требуется предоставить следующий пакет документов:

• заявление;
• паспорт;
• правоустанавливающий документ на участок земли и расположенный на нем дом;
• ИНН;
• список энергопотребляющих приборов, которые будут работать от подсоединяемой сети (с указанием мощности);
• расчет рабочей нагрузки;
• межевой план территории с отображением предполагаемых мест, где будут устанавливаться опоры ЛЭП.

Подать заявление с документами можно лично в энергосбытовую компанию или по почте. Заявка также может быть подана третьим лицом. В таком случае дополнительно требуется нотариально заверенная доверенность, подтверждающая право гражданина действовать в интересах собственника.

В заявлении нужно указать следующую информацию:

• наименование и адрес компании, в которое подается заявка;
• персональные данные заявителя (Ф. И. О., адрес прописки и фактического места жительства, контактный телефон);
• информация о представителе и номер доверенности (требуется при подаче заявки третьим лицом);
• сведения о приборах, использующих электрическую энергию (значения минимальной, рабочей и максимальной мощности, допустимые колебания напряжения);
• принцип распределения энергии от трансформатора до оборудования;
• дата составления;
• подпись заявителя.

Заполнять заявление можно на листе формата А4 с соблюдением правил, которые регламентированы Постановлением Правительства №861.

Этапы работ

Перед монтажом системы требуется подготовить:

• проект сети;
• электрическую схему.

После подготовки документации можно приступать к монтажу. Для этого требуется:

• установить опоры ЛЭП;
• проложить кабели;
• смонтировать распределительный щит;
• установить счетчик.

После проведения монтажных работ нужно обратиться в энергосбытовую организацию для согласования даты и времени выезда работника на участок. Сотрудник проверяет качество построенной системы и ее соответствие нормативам. После проверки производится подключение дачного дома к электричеству и заключается договор обслуживания.

Сроки подключения

Срок рассмотрения заявки на подключение электричества составляет 30 календарных дней. В течение этого времени гражданину выдается ответ.

Срок окончания электрификации определяется заключенным договором. Обычно подключение производится в течение 6 месяцев.
