Водосливные системы для кровли

Пошаговая инструкция по монтажу водостока своими руками

Разберем поэтапно самостоятельную фиксацию системы из пластика.

Необходимые инструменты и приспособления

Для работы понадобится такой набор:

• ножницы по металлу;
• шуруповерт;
• ножовка по металлу или дереву;
• перфоратор (чтобы крепить к стене хомуты);
• уровень;
• ручная или электродрель;
• отвертка;
• рулетка, карандаш;
• резиновый молоток;
• строительные леса;
• маркер, шнур (для отметок);
• стусло – инструмент для перпендикулярного распила.

Если работа проводится с оцинковкой, то понадобятся еще и плоскогубцы.

Порядок монтажа

Рекомендации таковы:

1. Отмечаем места крепежа крайних кронштейнов на карнизе. Причем край крыши должен быть на расстоянии до 15 см от кронштейна.
2. Теперь отмечаем, где будут установлены воронки. По нормам одна воронка идет на 50 кв. м крыши или одна воронка на скат. Ставим возле края или посередине. Кронштейн монтируем с другой стороны карниза. Воронку прикручиваем к лобовой доске или на удлинители держателя (когда лобовая доска отсутствует).
3. Натягиваем веревку под требуемым уклоном между воронкой и крайним держателем. Проверяем соблюдение уклона. Через каждые 15 см по обе стороны от воронки ставим кронштейны.
4. Фиксируем кронштейны по оставшейся длине карнизной части через каждые 50 см.
5. Внутрь воронки вставляем желоба до полного защелкивания.
6. Теперь желоба вставляем внутрь кронштейном до защелкивания.
7. Если того требует конструкция крыши, между двумя желобами ставим соединитель.
8. Когда воронка прикреплена к краю карниза, то, чтобы закрыть ее заглушкой, придется соединить эти два элемента куском желоба. Отрезок делаем с выступом за край крыши на 5–10 см.
9. Ставим заглушку на желоб до щелчка.
10. Чтобы соединить желоба по углу берем специальный универсальный угол. В случае, если поворот выполняется не под прямым углом, лучше взять регулируемый угол. Стыки проходим герметиком.
11. Закрываем сверху желоба защитной решеткой.
12. Если карнизный вылет присутствует, то воронку с трубой соединяем двумя коленами и куском трубы нужной длины. К нижнему колену крепим хомут.
13. Если такого вылета нет, воронку с трубой соединяем напрямую друг с другом или муфтой.
14. Трубы между собой соединяем муфтой с прокладкой.
15. К дому трубы крепим хомутами через каждые 1,5 м. Для этого в фасад вкручиваем дюбель, накручиваем хомут, затягиваем хомут на трубе.
16. На расстоянии от грунта в 20 см к трубе крепим слив.
17. На плоской крыше, когда скат примыкает к стене, ставим поворотный отлив.

На этом работу можно считать оконченной.

Как устанавливать вертикальные водоотводы

Особенность заключается в том, что вертикальные водоотводы для соединения с воронкой зачастую имеют несколько углов. Их количество зависит от формы здания.

Последовательность монтажа следующая:

1. Определяется расстояние от стены к воронке, длина муфты. Выбираются два угла. Недостаток расстояния компенсируется отрезком прямой трубы.
2. Верхнее колено нужно сделать неразборным, то есть приклеить к воронке, другие вставляются без клея.
3. Проводится разметка под хомуты. Здесь пригодится уровень. Придерживаясь вертикали, отмечаются точки под каждый хомут.
4. По отмеченным точкам сверлятся отверстия под дюбеля. Фиксируются хомуты. Когда кирпичная стена имеет слой теплоизоляции из пенополистирола, пенопласта или отделку из сэндвич-панелей, то длины дюбеля должно хватать углубиться в стене минимум на 3 см.
5. Вставляется труба. Фиксируется хомутом. На 3 м трубы идет два хомута.
6. К трубе приклеивается колено, через которое вода будет стекать на брусчатку в капельник или любую емкость. Накопившуюся воду дачники часто используют в хозяйственных целях.

Правильно выполненный монтаж водостока позволит защитить кровельное покрытие, фасад здания от излишка влаги, продлит их срок службы. Работы вполне получится выполнить самому. В противном случае можно заказать установку у специалистов под ключ.

Водосток плоской кровли: специфика сооружения внутренней и наружного варианта

Водосток можно соорудить снаружи и внутри здания. У каждого из этих способов есть свои особенности. Например, внутренняя конструкция не влияет на внешний вид здания, а внешняя – проще в монтаже и ремонте.

Внутренний водосток

Чтобы правильно проложить систему внутреннего водостока, проектировать ее надо заранее. Путь трубопровода должен быть максимально коротким, а место соединения с ливневой канализацией – удобным и надежным.

Стояки можно расположить вблизи жилых комнат. В таком случае, не придется устанавливать обогрев на тот участок трубы, который проходит через комнаты. Проводку делают через штробы, короба или шахты. Нужно будет утеплить водосток, проходящий через чердак.

Если здание не отапливается, придется решать проблему с подогревом труб, чтобы избежать промерзания воды, которая будет в них течь. Обычно это делается с помощью греющего кабеля. Необходимо обеспечить стояк прочищающей ревизией на высоте одного метра от земли.

При планировании системы следует избегать лишних изгибов Источник authentics.pw

Расположенные внутри здания трубы не подвергаются таким резким перепадам температуры, как системы, построенные снаружи. Также внешний вид здания не перегружается дополнительными излишествами в виде водоотводящей системы наружного типа. Это придает дому аккуратность и упрощает декорирование экстерьера. Однако прочищать внутреннюю систему намного сложнее.

От воронок на стояки вода уходит через специальные отводные трубы. Отводные линии прокладывают под землей или выстраивают подвесную сеть прямо в доме. Чтобы вода проходила через горизонтально проложенные трубы в подвесной сети, их устанавливают с наклоном в 5 миллиметров на каждый погонный метр. Если нельзя установить подвесную систему, можно проложить отводные линии под землей и подключить их к ливневой канализации. Это стоит дороже, а проводить впоследствии ремонт будет менее удобно.

Расположение водоприемных воронок внутреннего водостока необходимо продумать еще при проектировании строения, чтобы учесть водоотводящие трубы в конструкции здания Источник pinterest.com

Внешний водоотвод

Внешний водосток подходит для южных регионов, где выпадает мало осадков – не более 300 миллиметров в год. Открытую систему водоотвода проще прочистить и починить, если она пострадала от непогоды.

Сооружение внешнего водостока имеет много специфических особенностей. Для того, чтобы избежать повреждения и коррозии внешних стен строения с плоской кровлей, нужно возвести заградительные бортики. Покрытия этих бортиков должны быть металлическими или бетонными.

В бортиках делают специальные отверстия, чтобы вывести наружу водоотводящие желоба. На стыки покрытия бортиков необходимо наложить оцинкованный фартук. Так вода не будет проникать в щели между стыками.

Водоотводящие желоба выходят за пределы дома и крыши. В противовес этому, для внутреннего водоотока воронки ставят на самой крыше, на расстоянии от краев.

Типы водосточной системы

Различают внешний тип и внутренний тип водоотведения.

Система внешней конструкции водостока особенно пригодна для домов, расположенных в теплом климате, если зимой бывают сильные морозы, то водосток должен быть снабжен системой против обледенения.

Система внутренней конструкции водостока предполагает проведение водоотводных труб внутри помещения. Конструкция бесперебойно работает при любых температурных изменениях. Такую систему устанавливают в многоэтажных зданиях, имеющих плоскую либо односкатную кровлю, также она подходит для торговых центров.

Виды внутренней водосточной системы

Такую систему сложнее соорудить своими руками, но это более экономный вариант для слива, так как требует меньше задействованных воронок и труб с малой внутренней окружностью.

Плюсом конструкции считается, отличная работа в период обильных осадков и функцией самоочищения, используя напор протекающей жидкости.

Водосточные системы замкнутые и незамкнутые

Тип кровли напрямую влияет на выбор конфигурации и определяет особенности монтажных работ по установке водостоков.

Двухскатная кровля допускает установки двух горизонтальных желобов и двух труб, установленных вертикально.

При нестандартном типе крыши система требует разработки подходящего комплекса водоотвода для того, чтобы слив работал без перебоя, при этом конструкция выглядела красиво и не портила фасад здания.

Вальмовый тип кровли требует прокладки водостоков в разные стороны, для этого в разных углах здания устанавливают вертикальные трубы, обеспечивающие слив воды.

Все расчеты, необходимые для организации замкнутой системы, производят, учитывая общую площадь крыши.

В двускатных крышах, многоскатных либо разноскатных кровлях устанавливают от двух и более отдельных линий водоотводных желобов. Трубы, ведущие от них влагу, располагаются вертикально в центре стены здания либо по углам дома.

Наружный водосток

Он устраивается в зданиях, имеющих скатную кровлю. Состоит такой водосток из горизонтальных и вертикальных элементов. К его обязательным компонентам относят:

1. желоба или сливы;
2. воронки;
3. трубы.

На фальцевых кровлях, покрытых листами железа или меди, слив является встроенным и выполняется в виде треугольной разделки в нижней части ската. Вода, спускаясь к такому сливу, разделяется на два потока и идет к водосборным воронкам.

Если кровля выполнена из волнистого материала (шифер, черепица, металлочерепица, Ондулин и т. п. ), то к ее краю на специальные кронштейны крепится желоб, находящийся под небольшим углом к горизонту. Если кровля имеет ступенчатую конструкцию, один из торцов желоба может быть закрыт заглушкой. Заглушка применяется и на двускатных кровлях, когда желоб вдоль ската имеет выход только с одной стороны или этот выход встроен в систему. На частных домах, где площадь кровли невелика, желоб содержит в своей конструкции угловые элементы.

По желобам и сливам вода поступает в водосборные воронки. Они ставятся по углам дома, а если здание протяженное, то и чаще. Частота расположения воронок зависит от площади крыши и количества осадков в местности: чем их больше, тем больше должно быть и воронок. Иногда воронка не имеет соединения с горизонтальными элементами — это практикуется на высоких зданиях, где важна возможность замены вышедшего из строя элемента. Такая необходимость может возникать в зимний период, когда в ней замерзает вода, и воронка может сломаться.

https://youtube.com/watch?v=LzAw9Sp32yA

В частном домостроении воронка чаще всего присоединена к желобу; в таких условиях нет необходимости в трубах и желобах большого диаметра, а аккуратное соединение элементов не портит эстетику дома.

Вниз собранная вода идет по стояку, который крепится хомутами к наружным стенам. Чаще всего он прямой, но иногда для обхода карнизов и других декоративных элементов она может содержать обводы и колена. Внизу из стояка вода выходит за отмостку (для этого трубу заканчивают отметом — изогнутым сливом), но лучше, если рядом будет находиться водосборный колодец, имеющий выход в канаву или систему ливневой канализации. Это исключит промокание фундамента и образование плесени.

Как крепить водосток к крыше: способы

Для крепления водостоков на дом разработано несколько основных способов:

• Крепление к лобовой (ветровой доске);
• Крепление к обрешетке;
• Крепление к стропилам.

Самый надежный вариант крепления состоит в том, что крюки для крепления водостока крепятся под кровлей к верхней части стропила до монтажа обрешетки и финишного покрытия. Крюки дополнительно прижимаются обрешеткой. Данный способ применим только в процессе строительства и, если шаг между стропилами не превышает 0.6 м.

Несколько проще производить монтаж своими руками на крышу по готовой обрешетке. Крючки дополнительно не прижимаются, но это единственное отличие от первого способа (если только доски обрешетки не сильно тонкие). Данный вариант имеет то преимущество, что позволяет повесить водосток при большом расстоянии между стропилами.

К лобовой доске крепить держатели можно только в том случае, когда позволяет надежность самой доски и ее крепления к элементам крыши.

Накрытая крыша лишает возможности выбирать среди большинства удобных вариантов. Как закрепить водосток на полностью готовую крышу, под профнастил или иное покрытие, будет рассмотрено ниже. В зависимости от конструкции можно рассмотреть такие способы крепления:

• К боковой поверхности стропил (с теми же критериями по расстоянию между ними);
• К лобовой доске;
• К стене строения.

Монтаж на боковую поверхность стропил следует выполнять длинными крючьями, поскольку гвозди или шурупы будут воспринимать нагрузку на изгиб и со временем могут разболтаться или обломаться. Для крепления на боковую поверхность стропил используются специальные крючья с выгнутой на 90° монтажной плоскостью.

Обратите внимание! Для обеспечения надежности крепления и исключения повреждения стропил они должны быть изготовлены из бруса сечением не менее 120х50 мм. Если поперечник стропил на крыше меньше, то данный способ применять не рекомендуется. Для монтажа водостока на ветровую доску не имеет значения, покрыта крыша или нет

Основное требование – надежность основания, то есть ветровой доски. Ее толщина должна составлять не менее 20-25 мм

Для монтажа водостока на ветровую доску не имеет значения, покрыта крыша или нет. Основное требование – надежность основания, то есть ветровой доски. Ее толщина должна составлять не менее 20-25 мм.

Крепление водостока к крыше можно производить по нескольким вариантам крюков:

• Обычные крючки с длинной монтажной площадкой;
• Крючки с опорной поверхностью;
• Крючки с регулируемой крепежной поверхностью для установки на наклонных досках;
• Использование специального направляющего профиля и крючка особой формы.

Применение профиля во многом упрощает монтаж водостока, особенно в части соблюдения необходимого уклона и соосности всех крепежных элементов. Из минусов – довольно высокая стоимость.

Крепить кронштейны к обрешетке можно, если есть возможность демонтировать или сдвинуть нижний ряд покрытия крыши. Делать это наиболее просто на черепичной крыше и из металлочерепицы или профлиста и практически нереально на крытой классическим шифером.

Для закрепления на стену используются специальные стальные штыри необходимой длины. К штырям крепятся крюки, а на них, в свою очередь, желоба водостока.

Надежное кровельное покрытие крыши – металлочерепица, поликарбонат и иные жесткие и прочные материалы позволяют выполнять крепление элементов водостоков к крыше непосредственно к кровельному покрытию посредством специальных струбцин.

Важно! При всей очевидности и удобстве нельзя крепить водосток к торцевым поверхностям стропил, поскольку крепежные элементы будут проходить вдоль волокон древесины, и надежность удержания закрепляемого крепежа окажется крайне низкой

Как правильно определиться с системой водостока

Просто так пойти в магазин и купить водосточную систему, не определившись с ее параметрами, это зря потраченные деньги. Есть определенные нормы, касающиеся размеров крыши, а точнее, площади ската, с которых вода будет собираться в водосточную систему. И чем больше площадь, тем больше должны быть у лотков и труб размеры в плане их диаметра. Поэтому перед тем как переходить к установке водосточной системы, необходимо точно подобрать ее по размерам в соответствии с площадью ската кровли.

1. Если площадь ската крыши не превышает 50 м², то устанавливаются в водосточную систему желоба шириною 100 мм и трубы диаметром 75 мм.
2. Площадь в пределах 50-100 м², используются желоба – 125 мм, трубы 87-100 мм.
3. Площадь ската более 100 м², желоба 150-200 мм, трубы 120-150 мм.

Монтаж водосточной системы показан в видео:

Греющий кабель в водосточной системе

Наледь и снег внутри водосточной системы создают затор (пробки), который не дает сливаться растаявшей воде. В результате она переливается через края лотков, образуя сосульки. Чем они опасны, всем известно. К тому же большое количества льда и снега внутри лотков – это большая вероятность обрушения всей конструкции или деформация ее элементов. Чтобы этого не происходило, в водосток устанавливают греющий кабель. Это проводник электрического тока, который выделяет тепловую энергию.

Греющий кабель внутри желоба водосточной системыИсточник rooms-styling.com

Установку греющего кабеля производят после монтажа водостока для крыши. Его просто укладывают внутрь желобов (вдоль) и опускают внутрь трубных стояков. В лотках его крепят специальными зажимами, изготовленными или из нержавейки, или из оцинковки, или из пластика.

Кроме самого кабеля в комплекте поступает блок питания и терморегулятор. Первый подает ток требуемого напряжения и силы, второй регулирует температуру кабеля в зависимости от погодных условий. К примеру, если на улице температура в пределах -5С, то кабель нагревается не сильно. Если температура падает ниже, то сила тока внутри проводника повышается, что увеличивает теплоотдачу. Именно это и контролирует терморегулятор.

Необходимо добавить, что сам терморегулятор не определяет температуру. Для этого в систему добавляются датчики: или температурные, или влажностные.

Чаще всего монтаж греющего кабеля производится не только внутрь лотков и труб. Им покрывают часть крыши, а точнее площадь свеса. Здесь проводник укладывается змейкой и закрепляется к кровельному материалу специальными хомутами. На фото ниже этого хорошо видно. При этом надо обозначить, что греющий кабель и внутри водостока, и на свесе – это единая система с одним блоком питания и терморегулятором.

Греющий кабель на свесе крышиИсточник tiu.ru

Как работает система обогрева водостоков показано в видео:

Разновидности современных водосточных систем по материалу изготовления

Традиционно водосточные системы изготавливались из оцинкованной стали. И сегодня этот материал не ушел с рынка. Просто оцинкованный водосток стали покрывать краской, тем самым подгонять под цвет кровельного материала, создавая единое дизайнерское оформление дома. Плюс, появилась возможность продлить срок эксплуатации за счет дополнительного защитного слоя.

Сегодня производители предлагают оцинкованные водостоки, покрытие полимером. При этом полимерное покрытие наносят и с внешней стороны оцинкованного листа, и с внутренней. Это более качественная защита и огромное разнообразие цветов, ничем не ограниченное.

Водосточная конструкция из пластикаИсточник rooms-styling.com

Пластиковые водостоки сегодня являются самыми востребованными. Изготавливают их из поливинилхлорида (ПВХ). Но этот материал не используется в чистом виде, потому что сам по себе он становится хрупким при низких температурах. В него добавляют присадки, которые увеличивают прочность полимера, поэтому ПВХ водостоки не боятся перепадов температур и солнечных лучей. И самый большой плюс – пластик является самым дешевым материалом.

Современный рынок сегодня предлагает водосточные системы, изготовленные из меди или нержавеющей стали.

Медный водостокИсточник pinterest.com

Обобщение по теме

Установка водостоков на крыше – процесс серьезный. Основная задача производителя работ – правильно подобрать ее элементы в соответствии с площадью ската кровли, правильно выставить угол наклона желобов и грамотно провести крепление элементов конструкции.

Вспомогательные элементы

Традиционные элементы водосточной системы.

Монтаж водосливных систем выполняется с использованием ряда фасонных изделий и вспомогательных элементов:

• Водосточный слив соединяет желоб с вертикальной трубой;
• Кронштейн служит для провешивания желобов;
• Соединители используются при сборке трубы или желоба;
• Хомут выполняет аналогичную функцию по отношению к трубам;
• Заглушка желоба исключает утечку собранной воды через его глухой конец;
• Тройник, как несложно догадаться, служит для соединения трех труб. Тройники бывают прямыми (угол 90 градусов) и косыми;
• Угол универсальный служит для прокладки водостоков и желобов по криволинейным стенам, углам дома и для соединения слива, смонтированного под свесом кровли, с проходящей по фасаду трубой;
• Ревизия используется для прочистки труб на горизонтальных участках (например, на пути к дренажному колодцу);
• Защитная сетка (листоуловитель) защищает слив от попадания в него крупного мусора.

Опавшая листва создает серьезную проблему для ливнестоков.

Водосточные воронки для плоских кровель

Водосточные системы подразделяются на открытые и закрытые. Открытые – это то, что мы видим на большинстве скатных крыш: по периметру крыши проходит желоб, из него вода стекает в воронку трубы, дальше по трубе вниз: в дренажную систему, в коллектор, просто на некоторое расстояние от фасада (чтобы не подмывала цоколь и не просачивалась к фундаменту).

Закрытые используются на плоских крышах. Здесь угол наклона кровли недостаточный, чтобы вода сливалась в желоб. Больше того: плоские крыши часто обнесены парапетом, через который вода в принципе не может попасть за пределы крыши. В этом случае применяются водосточные воронки для плоских кровель. Через них дождевая и талая вода поступает в стояк, проходящий внутри дома.

Воронки устанавливают в нижней части плоской кровли (плоская кровля тоже имеет небольшой уклон). Я немного расскажу об этих воронках, особенностях установки и выбора.

Зачем нужны водосточные воронки на плоской кровле

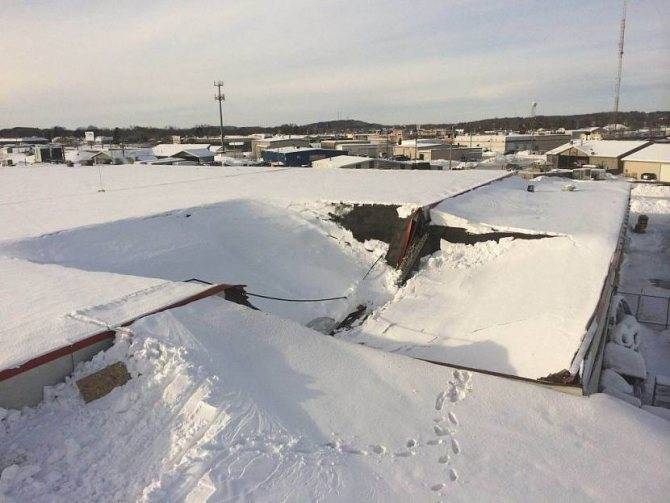

Без устройства оттока вода будет застаиваться на крыше. В этом нет ничего хорошего: вода постепенно разрушает покрытие, проникает в толщу кровельного пирога, портит утеплитель, просачивается сквозь перекрытие в дом.

Если парапета нет, а плоская крыша имеет заметный уклон (до 10 градусов), водосточные воронки может заменить внешняя система, желоб + труба.

Или самый неудачный вариант: узел неорганизованного водостока с плоской кровли. Его единственное преимущество – экономия на покупке и монтаже. Все остальное плохо: неорганизованный водослив размывает почву возле цоколя, проникает к фундаменту. Потоки воды над входной дверью – тоже не слишком приятная вещь.

Обратите внимание

При наличии сплошного парапета любые внешние системы водоотвода не рассматриваются в принципе.

Устройство и виды

Составные части воронки – широкий бортик, колпак и стакан.

Сами системы делятся на две большие группы:

Традиционные. В доме много труб, воронок тоже много. Системы монтируют на свесах либо специальных выступах, расположенных на понижениях крыши с уклоном 3 градуса. При использовании такой системы воронки ставят через каждые 25 метров. Все они подсоединяются к одному стояку.

Гравитационно-вакуумные. Принцип работы – эжектирующий эффект, в данном случае – способность одной среды увлекать за собой другую. При образовании в стояке вакуума вода под давлением воздушных масс затягивается в стояк с большой скоростью.

Обратите внимание

Расчет водосточных воронок на плоской кровле

Воронки устанавливаются исходя из расчета одна штука на 150-200 метров квадратных, но не меньше двух штук на крышу. Т.е. для маленького дома 10 на 10 потребуется две, для 15 на 15 тоже две, для кровли больше 300 квадратов – три и т.д.

Особенности выбора и монтажа

Материалы для изготовления воронок – пластик и металл. При выборе исходят обычно из того, каким материалом покрыта крыша:

• Если это фальцевая или металлопрофильная кровля, то и воронки выбирают из металла;
• Для битумных и полимерных покрытий предпочтительны воронки из полимерных соединений.

Требования к монтажу:

• Соединение воронки с кровлей должно быть идеально герметичным. В месте стыков рекомендуется укладывать дополнительные куски гидроизоляции. Причем изоляцию следует клеить прямо на борт воронки;
• При наличии на кровле двух гидроизолирующих слоев края воронки помещают между ними;
• Воронка должна быть оборудована съемной крышкой и защищена зонтом от попадания грязи;
• Колпак следует хорошо закрепить;
• Во избежание замерзания воды в стояке необходим обогрев воронок водостоков на плоской кровле;

Обратите внимание

Кто выпускает водосточные воронки и по какой цене

Водосточные воронки для плоских кровель Технониколь. Диаметр 110, 90, 160. С обжимным фланцем, с листоуловителем, с подогревом и без него. Стоимость от 300 рублей до 4,5 тысяч.

SK TUOTE OY (Финляндия). Диаметр от 7,5 до 16 сантиметров, цена от 800 до 4 тыс. рублей.

«Техноресурс» (РФ). Диаметр 11-16. Стоимость воронок с фильтром-листоуловителем, с подогревом и без подогрева от 400 рублей до 4 тыс.

Монтаж внутренней системы водоотвода на порядки сложнее, чем установка желобов и труб со стороны фасада. Без соответствующего оборудования и квалификации с этой задачей не справиться.

Устройство и предназначение водоотлива

Сливная система представляет собой совокупность основных и вспомогательных компонентов конструкции. К основным относят желоба, воронки и трубы, а к вспомогательным – заглушки и крепежные элементы.

По размещению различают внутреннюю и внешнюю системы водоотведения. Внутренняя используется для построек, имеющих плоскую крышу. При этом кровельный материал укладывается с наклоном в сторону воронки. Вода, стекающая по крыше, собирается в воронку, затем поступает в трубу, расположенную в стене здания или в техническом канале.

Внешняя водосточная система применяется для крыш скатного типа. Все элементы конструкции устанавливаются с наружной стороны здания.

Основное предназначение водоотлива – отведение талой и дождевой воды с крыши здания в предназначенное для этого место.

Если отливы отсутствуют, вода, падающая с кровли, будет разрушать бетонную отмостку или тротуарную плитку вокруг постройки.

Скапливание излишней воды в почве вокруг дома приведет к подтапливанию подвала и цокольных этажей. Впитываясь в грунт, вода будет подмывать фундамент дома. В результате он начнет проседать, а на стенах появятся трещины. Эксплуатация такого здания станет небезопасной.

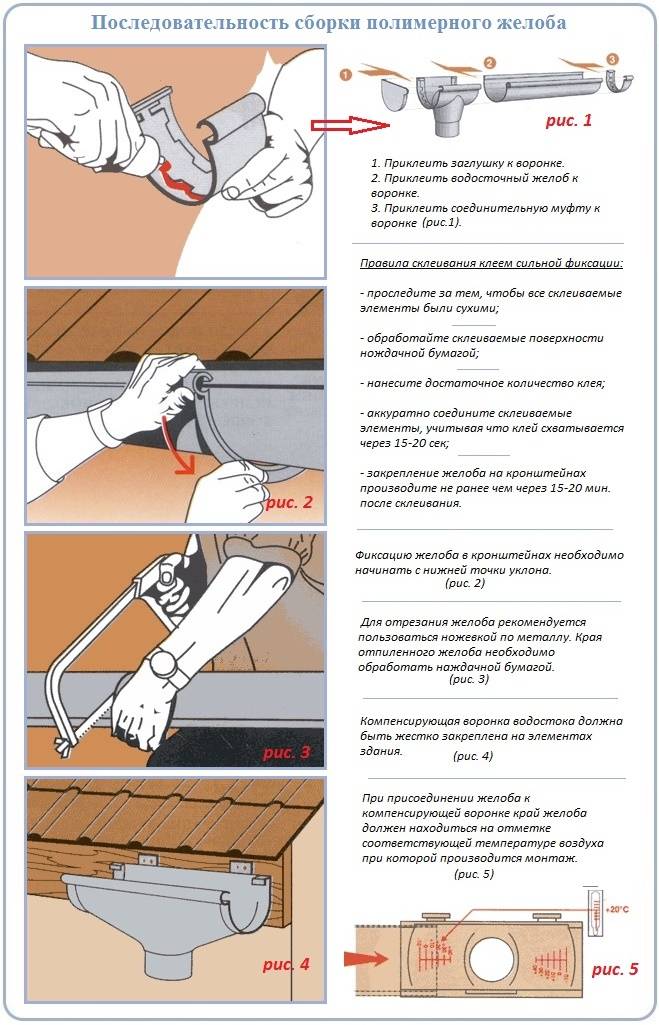

Монтаж водосточной системы из пластика (ПВХ)

Установка водосточных воронок1. Установка воронок водосточных (кровельных, ливневых, водоприемных) на кровле.

Монтаж кронштейнов (крюков) водосточной системы2. Монтаж кронштейнов (крюков) водосточной системы.

Особенность монтажа крюков водосточной системыБлижайшие к воронке крюки крепления желоба устанавливаются на расстоянии 2 см. от нее. Они служат держателями.

Совет. Угол наклона по отношению к воронке – 2° или 3-4 мм. на 1 м. Проверять наклон удобно с помощью капроновой нити.

При длине стены от 10 до 20 метров целесообразнее устанавливать желоб способами:

• Простой уклон (прямой) – воронка устанавливается в конце ската.
• Двойной уклон: «от середины» или «к середине».

В первом случае средний желоб оказывается в наивысшей точке, и вода движется к воронкам, расположенным по углам здания. Во втором случае, в наивысшей точке оказываются два крайних желоба и вода движется к воронке, расположенной посредине между ними. Если длина желоба превышает 22 метра, устанавливается три воронки или более мощная система.

Монтаж соединителя желоба3. Монтаж соединителя желоба обычного и компенсационного (при необходимости).

Монтаж соединителя желоба на одинаковом растоянии между кронштейнамиСоединители желобов устанавливаются между кронштейнами. На равном расстоянии от них.

Нарезка желоба на заготовки4. Разрезать желоб на заготовки нужной длины. Место реза желательно зачистить.

Соединение водосточных желобов с воронкой5. Соединение водосточных желобов с воронкой. Желоб укладывается на кронштейны, примыкающие к воронке с учетом линейного расширения пластика.

Высверливание отверстия в желобе с помощью насадки на дрельОтверстие под воронку можно высверлить в нужном месте желоба используя насадку для дрели – коронку.

Маркировка воронки водосточнойНекоторые производители маркируют воронки таким образом, чтобы упростить монтаж. Т.е., на бортике воронки указана шкала температур. Сверившись с температурой за бортом, желоб устанавливается на нужной отметке.

Установка воронки без клеяВ клеевых системах, воронка это один из элементов, при установке которых клей не используется.

Если предусмотрено, в месте примыкания желоба и воронки, устанавливается уплотнительная резинка.

Монтаж соединителя желоба6. Монтаж соединителя желоба.

При укладке желоба соединитель нужно намазать клеем или уплотнить место стыка резинкой.

Компенсационный соединитель монтируется без использования клея.

Нюанс. Чтобы вода стекала в заданном направлении на конце сливной трубы лучше сделать «слезинку».

Монтаж углов и заглушек желоба7. Монтаж углов и заглушек для желоба выполняется по той же схеме.

Монтаж углов и заглушек желоба с помощью клеяИ угол, и заглушка монтируются с использованием клея или уплотнительных резинок.

Монтаж колена водосточной трубы8. Крепление хомутов и монтаж водосточных труб.

На расчетном расстоянии высверливаются отверстия под крепление хомута.

Монтаж трубы начинается с установки колена (при необходимости) или трубы в воронку.

Монтаж колена водосточной трубы с использованием клеяКлей или резиновый уплотнитель обязательны.

Соединение водосточных труб выполняется без клея и уплотнителей.

Нюанс. Нижняя труба заводится в верхнюю с зазором в 2 мм. (компенсация линейного расширения).

Монтаж водосточной трубы к стене хомутомТруба крепится к стене с помощью хомута. Который устанавливается в высверленные заранее отверстия.

Монтаж системы разветвителей водостоковПри необходимости монтируется система разветвителей (тройников).

9. Установка пластикового отлива.

Отлив нужно смонтировать так, чтобы вода из него не разрушала фундамент дома. Например, отлив отводит воду в канал дренажной системы или прямо в дренажный колодец.
