Классификация водосточных труб по форме сечения

Размеры желобов водосточной системы

Основной параметр желоба водостока – его диаметр. Именно этот показатель учитывают, когда рассчитывают водосточную систему крыши. И зависимость здесь такая: чем больше площадь ската кровли, тем больше должен быть диаметр желоба.

В процессе проведения расчета обязательно учитывают и расположение стояка, плюс количество вертикальных труб. Но, как показывает практика, расчет диаметра желоба зависит только от площади ската, с которого вода будет стекать в горизонтальную часть водосточной системы. Вот соотношения этих двух параметров:

  • если площадь ската не превышает 30 м², то для него выбирается желоб диаметром 90-100 мм;
  • площадь 30-50 м², диаметр желоба – 100-120 мм;
  • площадь 50-125 м², диаметр – 120-125 мм;
  • площадь ската более 125 м², диаметр желоба должен варьироваться в диапазоне 150-190 мм.

Не забываем, что водосточная система – это несколько разных элементов, которые имеют свою длину

Поэтому важно правильно рассчитать необходимое количество желобов, труб, соединительных фитингов и крепежных изделий

Видео описание

В видео специалист рассказывает о том, как надо правильно провести расчет требуемого количества элементов водостока в зависимости от размеров кровельной конструкции:

Как правильно провести монтаж желобов водосточной системы

Сразу надо обозначить, что желоб для водостока устанавливается под свесом крыши на кронштейны. Последние – это огромное разнообразие изделий по размерам, форме и конструктивным особенностям. В принципе, это тема достаточно объемной статьи. Просто обозначим, что кронштейны лучше монтировать до укладки кровельного материала, для чего используют так называемые длинные изделия.

Если крыша дома уже кровельным материалом покрыта, то можно воспользоваться другими конструкциям, как раз для этого предназначенные. То есть проблем в установке кронштейнов нет. Но именно с них и начинается монтаж желобов. Главная составляющая монтажного процесса – угол наклона желобчатой части водостока, которая должна составлять 3-5°. То есть вертикальное расстояние от нижнего до верхнего конца устанавливаемых желобов должно быть 3-5 см на один погонный метр длины собираемой конструкции.

Виды кронштейнов под лотки водосточной системыИсточник strojdvor.ru

К примеру, если длина карнизного свеса составляет 10 м, то вертикальная разница уровней расположения верхнего и нижнего края будет составлять: 5х10=50 мм или 5 см. Поэтому первый кронштейн устанавливают с одного угла дома, а второй с понижением на 5 см у противоположного. Оба кронштейна закрепляют саморезами или к стропильным ногам, или к обрешетке, или к лобовой доске.

После чего между ними натягивают прочную нить, которая обозначит угол наклона желобчатой системы водостока. По этой натянутой нити устанавливают промежуточные кронштейны с шагом или 50, или 60 см.

Далее проводят непосредственно и сам монтаж желобов. Их просто укладывают на кронштейны и крепят к ним же разными способами. Один из простых вариантов показан на фото ниже.

Крепление желоба к кронштейнамИсточник besedkitveri.ru

Главная задача производителя работ – провести монтаж так, чтобы обеспечить максимальную герметичность собираемой конструкции. Поэтому производители водосточных желобов изготавливают их с раструбным соединением, в котором один конец лотка имеет зауженный диаметр. Именно этим концом он входит в противоположный торец соседнего желоба, закрывая часть длины изделия. Чтобы увеличить герметичность, раструбное соединение двух лотков обрабатывают силиконовым герметиком.

Цены на желоба водосточной системы

Стоимость желобов зависит от того, из какого материала они сделаны, от диаметра изделия и его длины. Приведем несколько позиций с указанием разных составляющих. Цены указаны по московскому региону:

  • алюминиевый желоб диаметром 125 мм и длиною 3 м стоит 720 рублей;
  • пластиковый диаметром 120 мм и длиною 3 м стоит 430 рублей;
  • из оцинкованной стали, покрытый полимером диаметром 140 мм и длиною 3 м стоит 680 рублей;
  • медный диаметром 150 мм длиною 3 м стоит 4800 рублей.

Заключение по теме

На самом деле монтаж водосточной системы – процесс непростой. Это только на словах все просто. На практике приходится учитывать большое количество нюансов, особенно это касается расчетов диаметра желобчатого изделия. Ошибиться в данном случае нельзя. Последствия могут быть непредсказуемыми, где самый безобидный – перелив воды, которая попадет на стены дома и затопит фундамент.

Назначение водосточных труб

В зимний период на скатах крыши образуется наледь, которая во время оттепели может рухнуть вниз и травмировать людей. Дополнительное утепление водостоков с помощью электрического кабеля снижает риск падения сосулек, так как талая вода стекает в канализацию.

Если стены утеплены минеральной ватой или другими энергосберегающими материалами, попадание воды может вызвать их порчу, в результате чего они уже не смогут выполнять свои функции. Возможны повреждения отделочных материалов: разводы, сколы и повреждение цвета краски, какой бы стойкой она ни была. Фасадная плитка может обрушиться из-за попадания воды между швами.

Классификация по форме сечения и другим параметрам

Водосточные трубы различают по следующим параметрам:

  • материал изготовления – оцинкованная сталь, медь, пластик, металлопластик, алюминий, дерево;
  • форме – круглая, квадратная.

Пластиковые водостоки

Пластик в водосточных системах используется часто из-за своей невысокой стоимости. При этом есть возможность подобрать цвет и форму желобов и остальных элементов конструкции. Пластиковые трубы не ржавеют и не меняют со временем цвет.

Из-за легкого веса их проще монтировать, и они не создают нагрузку на фасад здания. Специальные приспособления для сцепки деталей облегчают сборку системы.

Кроме преимуществ, есть и недостатки:

  • незащищенный пластик быстро утрачивает свои характеристики под воздействием ультрафиолета;
  • неправильно подобранные материалы в самодельных конструкциях могут трескаться на морозе, так как не все виды пластика устойчивы к низким температурам;
  • деформации возникают при резких сменах температур.

Полимеры могут ломаться при механических воздействиях – падении веток или камня.

Оцинкованная сталь

Водосточные трубы из оцинкованной стали устанавливаются в частном секторе и промышленных предприятиях. Стоят такие системы недорого, но имеют недостатки. Прежде всего они подвержены коррозии, поэтому рассчитывать на длительный срок службы нельзя. Цинковое покрытие со временем стирается из-за мусора, града, льда. Незащищенная сталь начинает окисляться, и водосток течет сквозь образовавшиеся дыры.

Алюминий

Алюминий – один из самых легких металлов, которые применяются в строительстве водосточных систем. Он не ржавеет благодаря оксидной пленке, образующейся на поверхности. Алюминиевые водостоки иногда покрывают водоотталкивающим материалом, чтобы уменьшить разрушительное воздействие влаги. В продаже можно найти оцинкованный алюминий с водоотталкивающим покрытием. Такие изделия служат долго и не теряют привлекательный внешний вид.

Дерево

Деревянные водостоки устанавливают на дома из бруса, чтобы не портить общее впечатление от стиля. При этом выбирают дерево твердых пород и обрабатывают его различными химическими веществами от плесени, насекомых. Со временем деревянные стоки теряют внешний вид и требуют реставрации или замены.

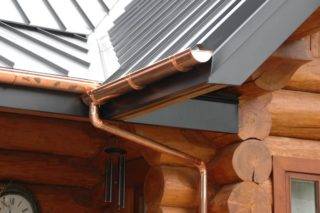

Медные водосточные системы – это самое дорогое решение для частного дома, но служат они долго. Со временем медь покрывается оксидной пленкой и меняет цвет. Иногда при заказе материал искусственно состаривают, чтобы получить нужный оттенок – патину.

Комбинированные системы

Металлопластиковые водостоки – удачное решение в плане качества и цены. Они могут выдержать длительный срок эксплуатации, так как состоят из металлического листа, с двух сторон обшитого пластиком. В качестве металла обычно применяется недорогая оцинкованная сталь. Пластик морозоустойчивый с защитой от солнечных лучей.

Металлопластиковые конструкции для частных домов выбирают по нескольким причинам:

  • внешний вид изделий – можно выбрать под любой цвет стен и кровли;
  • пластик с металлом – более прочное сочетание, чем просто полимерное изделие;
  • можно заказать уже готовые системы по размерам заказчика.

Собираются металлопластиковые водосточные системы быстро и не требуют опыта. Для установки под кровлю потребуется дополнительно монтировать крепежные хомуты на стены.

Прямоугольный водосток

Прямоугольная водосточная система из металла. Полная комплектация и актуальные цены. Необычный внешний вид, разнообразие цветов. Особенности.

Свое название водосточная система получила по имени производителя станков для нее – американской фирме Knudson Manufacturing.

Благодаря известности и качеству оборудования эта система водослива выпускается несколько десятилетий многими производителями в США, Европе и в России, часто под разными именами.

Прямоугольные водостоки Металл Профиль Модерн производятся из оцинкованного металла с полимерным покрытием. Для изделий применяется стальной лист толщиной 0,5 мм. На него с внешней стороны наносится полимерное покрытие пластизол. На внутренней стороне – полиэстер.

Полимерное покрытие служит для дополнительной защиты металла от коррозии и одновременно придает цвет элементам.

Составные части

Водосток включает в себя большое число комплектующих, создающих единую систему для отвода воды.

Его главные элементы:

Труба прямоугольной формы и желоб с фигурным внешним краем – такая необычная форма заметно выделяется в ряду остальных водосливов и позволяет создать оригинальный фасад.

Фото с прямоугольным водостоком

Особенности прямоугольного водостока

Как и любая другая металлическая водосточная система, Кнудсон отлично переносит температурные изменения и имеет малый коэффициент теплового расширения.

Пластичность металла позволяет ему стойко переносить экстремальные нагрузки – давление льда, случайные удары и многое другое.

По сравнению с пластиком:

  • стальные трубы и желоба более прочные.
  • Их размеры не меняются при потеплении и похолодании.
  • У них богаче цветовая гамма.

И у водосточных систем прямоугольного сечения есть еще преимущество перед круглыми – их сечение может меняться. Например, когда замерзнет вода внутри, трубы прямоугольного водостока слегка округлятся, а после оттепели снова примут прежнюю форму.

Сложно представить кровлю без водостока. Для кровли он также нужен, как и для дома в целом. Поток воды с крыши может не только размыть фундамент дома, но затопить ваш участок

И важно правильно подобрать не только внешний вид водосточной системы, но рассчитать, сколько труб и желобов нужно для правильной работы водослива

Так как вы находитесь на странице прямоугольного водостока, не возможно не обратить внимание читателей на то, какие преимущества дает его установка. Более 40 лет этот водосток продается по всему миру, от США до России и все эти годы он радует своих владельцев стойкостью, архитектурным великолепием и надежностью. Более 40 лет этот водосток продается по всему миру, от США до России и все эти годы он радует своих владельцев стойкостью, архитектурным великолепием и надежностью

Более 40 лет этот водосток продается по всему миру, от США до России и все эти годы он радует своих владельцев стойкостью, архитектурным великолепием и надежностью.

Основные элементы водостоков

К наиболее важным конструктивным частям можно отнести два элемента. Это желоб и стояк. Выполняться они могут из различных материалов, а также отличаться по своей конструкции. В частности, желоб можно классифицировать по двум критериям.

  1. Форма сечения. По данному параметру можно приобрести желоба таких форм:
  • круглый;
  • прямоугольный.
  1. Материал производства. Данный параметр также распространяется и на остальные элементы системы. Наиболее распространены изделия следующих видов:
  • металлические – (нержавеющая, оцинкованная или окрашенная сталь, алюминий, цинк-титан, медь) характерная черта таких изделий – высокая прочность и долговечность, ведь для защиты металла от влаги применяются специальные полимеры, которые предотвращают ржавление, также изделия не боятся негативных погодных факторов, механического воздействия и резкой смены температурного режима, недостаток же заключается в том, что это дорогая продукция, а, кроме того, без дополнительного внутреннего покрытия, металлические водостоки являются довольно шумными;
  • бетонные желоба – отличаются низкой стоимостью и большим запасом прочности, однако, чаще всего, применяются для построек хозяйственного назначения;
  • пластиковые – (на основе ПВХ) отличительная черта – это доступная стоимость и простой монтаж, однако, следует учитывать, что при нагревании под солнцем изделие может деформироваться, а при сильном морозе конструкция становиться хрупкой, поэтому для полноценной эксплуатации часто требуется прокладывать внутри желоба и труб дополнительный нагревательный кабель.

Кроме труб и желобов, так же потребуется приобрести элементы для крепления, воронки, соединяющие и сливные колена, защитные решетки и ряд других конструктивных частей. Какую именно продукцию выбрать – зависит от поставленных задач, предпочтений и возможностей владельцев

Однако, важно не просто подобрать элементы водостока по форме и материалу производства, но также верно рассчитать размеры желобов водосточной системы. Чтобы определиться было максимально легко, необходимо знать, какие значения являются стандартными, а также от чего зависит выбор конкретного размера

Расчёт и монтаж

Установить систему водоотведения в частном доме можно своими руками или при помощи профессионалов. В любом случае работа начинается с расчета всех необходимых материалов.

Прежде всего, необходимо приобрести готовую водосточную систему. Это существенно облегчит процесс монтажа конструкции, тем более что в современных строительных магазинах представлен огромный выбор подобных товаров. В зависимости от своих предпочтений, выберите пластиковую или металлическую систему, которая окрашена гальваническим методом.

Для сооружения водостока понадобятся следующие элементы:

  • желоба или лотки – их стандартная длина составляет 3 м;
  • трубы для вертикального отвода дождевой и талой воды длиной 3 или 4 метра;
  • кронштейны для фиксации лотков;
  • хомуты для крепления труб;
  • воронки;
  • колена;
  • силиконовый герметик для обработки стыков элементов водостоков крыши.

Также необходимо заранее приготовить все необходимые инструменты: рулетку, шуруповерт, отвес, ножовку по металлу.

Проводим расчет необходимого количества элементов.

  • Лотки. Чтобы безошибочно рассчитать количество необходимых желобов для простой двускатной крыши, надо измерить длину карниза и разделить его на 3 (длину лотка), а результат округлить в большую сторону. При выполнении расчетов следует обязательно учитывать, что лотки монтируются под уклоном примерно в 2-5 градусов и вставляются друг в друга для обеспечения максимальной герметичности конструкции. Таким образом, соединение получается с нахлестом 5-10 сантиметров.
  • Трубы. При расчете диаметра труб следует учитывать площадь ската крыши и примерный объем воды, который будет проходить по ней. Чем больше будет объем, тем больший диаметр должен быть у трубы. То же правило касается и лотков. Рассмотрим примеры расчетов для разных случаев, когда площадь ската:

    • менее 50 м2: диаметр трубы – 75 мм, ширина лотков – 100 мм;
    • 50-100 м2: диаметр трубы – 87 мм, ширина лотков – 125 мм;
    • более 150 м2: диаметр трубы – 100-120 мм, ширина лотов – 190 мм.

Для того чтобы рассчитать число необходимых труб, нужно измерить высоту от земли до карниза, умножить результат на 4 (количество стояков) и разделить на 3 (длина изделия). При необходимости число труб может быть увеличено.

  • Воронки. Эти звенья конструкции устанавливают в углах строения, а значит, для четырехугольного дома с двускатной крышей понадобится минимум 4 воронки. В том случае, если карниз сооружения длиннее стандартного, можно установить несколько дополнительных воронок (не реже, чем 1 на 10 м желоба), чтобы снизить нагрузку на крышу.
  • Кронштейны, хомуты, колена. Кронштейны для лотков устанавливаются через каждые 50-60 см. Для крепления каждой трубы понадобится в среднем 2 хомута. Количество колен отличается в зависимости от сложности конструкции, их может быть 2 или 4.
  • Количество углов и заглушек к ним зависит от конфигурации крыши.

Установка

Весь монтаж осуществляется сверху вниз – это важное правило, которым нельзя пренебрегать. Только в этом случае качество монтажа будет на высшем уровне

  • Находим середину карниза и ставим там точку, именно в этом месте необходимо закрепить первый кронштейн. При этом верхний край желоба должен быть уложен на него так, чтобы расстояние между его краем и кровлей составляло не менее 3 сантиметров. За счет этого вода при попадании в лоток не будет разбрызгиваться.
  • В отмеченную точку вкручивается саморез, к нему привязывается специальная прочная леска. По данной линии устанавливаем остальные кронштейны.
  • Укладываем желоба. При необходимости лотки подрезаются при помощи ножовки, а края шлифуются напильником.
  • Далее выполняем установку труб. Если труба не имеет каких-либо изгибов, то достаточно просто вставить ее край в воронку. В процессе работы необходимо использовать отвес для соблюдения строгой вертикальности конструкции. Если водосточная труба монтируется на сложном участке, имеющем изгибы, то при ее монтаже используются специальные колена.
  • Для крепления труб применяются хомуты разных форм. Они могут крепиться непосредственно к стене дома или на некотором расстоянии от нее. Хомуты обязательно устанавливаются в месте соединения двух труб. При необходимости можно монтировать дополнительный хомут посередине каждой трубы.
  • Если на участке проведена ливневая канализация, то нижние края труб требуется отвести в водоприемники.
  • На этом процесс установки водосточной системы заканчивается. Если четко соблюдать инструкцию, то монтаж не отнимет много времени и сил.

Классификация

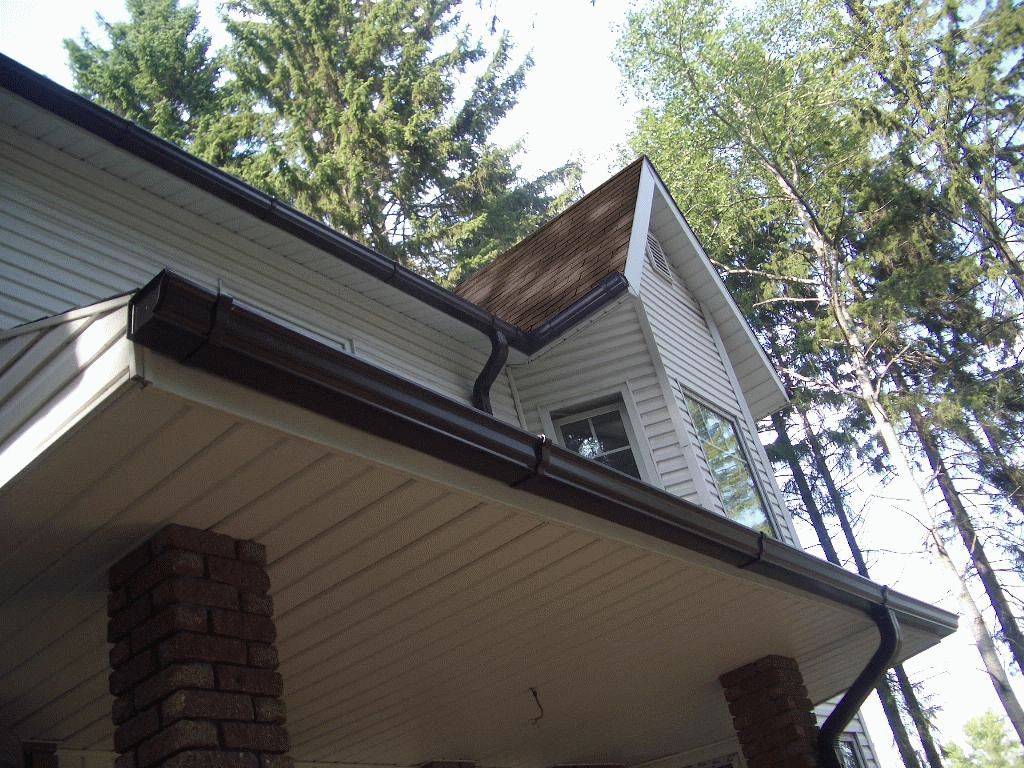

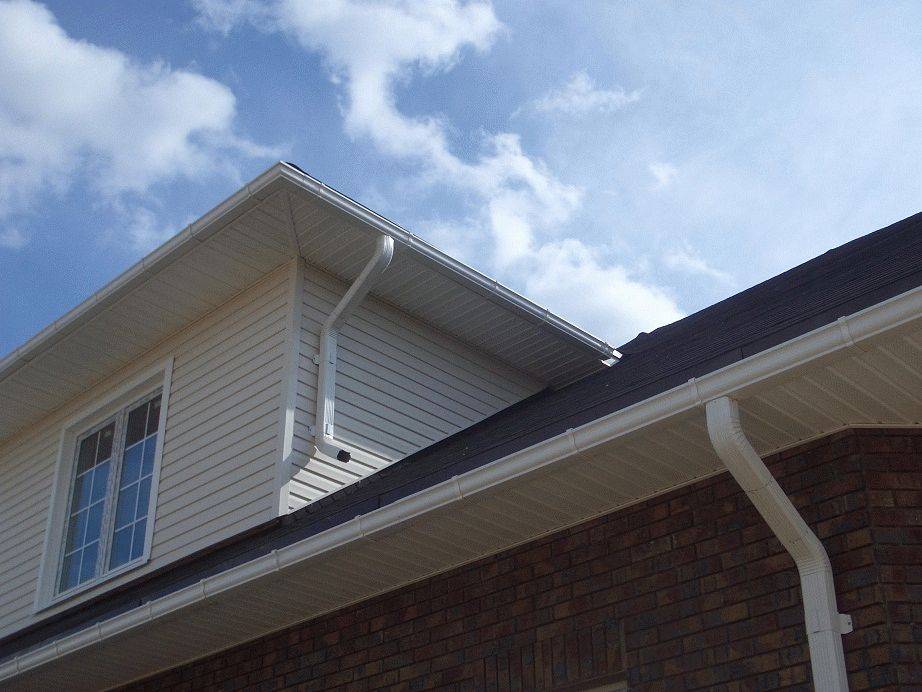

Водосточная система на частном доме

По способу организации системы водостока водосточные системы подразделяют на три основных вида:

  • неорганизованная водосточная система,
  • организованная внутренняя водосточная система,
  • наружная организованная система водостока.

Первый способ (неорганизованная водосточная система) подразумевает стекание воды с крыши здания непосредственно на землю. Используется данная система только лишь для небольших строений, имеющих односкатную крышу.
Второй способ (организованная внутренняя водосточная система) — применяется чаще всего в многоэтажных сооружениях. При таком способе системы отвода воды устанавливаются таким образом, что они располагаются внутри, на небольшом расстоянии от наружных стен.
Третий способ (организованная наружная водосточная система) является наиболее распространенным. Этот способ предусматривает отвод дождевой воды и с кровли к водосточным трубам, расположенным снаружи здания.

Жёлоб водосточной системы с заглушкой, кронштейнами, сливом и трубой

По форме сечения трубы водосточные системы подразделяются на:

  • Водосточные системы круглого сечения.
  • Водосточные системы прямоугольного сечения.

По материалам изготовления водосточные системы различаются на:

  • Металлические. Материалом для изготовления таких водосточных систем служит оцинкованная сталь или медь с полимерным покрытием или без него.
  • Пластиковые. Материалом для таких водосточных систем служит ПВХ

Разновидности водосточных труб

Эти элемент водосточной системы делают из разных материалов. Они различаются не только внешним видом, но и сроком службы и эксплуатационными характеристиками.

Водосточные трубы из металлических сплавов

Наиболее бюджетный вариант – простые металлические водосточные трубы. Главное их преимущество – цена. Однако служат они сравнительно недолго, поскольку не обладают достаточно защитой от коррозии. В частных домах их редко ставят еще и потому, что весят такие конструкции много, но при этом особо прочными их не назовешь. Они очень чувствительны к механическим повреждениям.

Раньше существовало не так много вариантов типоразмеров. Это труба водосточная 100 мм, а также 150 мм и 216 мм. Сегодня производители предлагают больше вариантов. Соотношение между диаметром трубы и желоба отражено в таблице.

Диаметр трубы, ммСоответствующий диаметр желоба, мм
75100
80125
100125
120150
150200

На крыши частных домов с дорогим покрытием устанавливают и водосточные системы из цветных металлов. Причем материал подбирают так, чтобы он соответствовал кровельному покрытию, иначе это приведет к электролитической коррозии

Это важно, если кровля сделана из металла. Черепичная кровля сочетается с любыми трубами

Это могут быть цинк-титановые или медные ищделия, они стоят дорого и поэтому применяются довольно редко.

Оцинкованный водосток

Из оцинкованной стали

Популярный вариант – оцинкованная водосточная труба. В загородных домах эти конструкции в чистом виде не используют. Современные трубы изготавливают из прочной оцинкованной стали (ее толщина составляет 0,6 мм). Но сверху наносится декоративное полимерное покрытие, которое обеспечивает дополнительную защиту от атмосферных воздействий и коррозии. Самым прочным вариантом считается пластизол. Он отличается также устойчивостью к низким температурам, хотя его светостойкость оставляет желать лучшего. Со временем покрытие из пластизола может выгорать на солнце и терять цвет.

Поэтому многие производители трубы водосточные из оцинкованной стали делают с покрытием из пурала. Толщина полимерного слоя составляет всего 50 мкм. Но при этом пурал обеспечивает прекрасную защиту от атмосферных воздействий и от прямых солнечных лучей. Пурал – это достаточно прочное покрытие. По эксплуатационным характеристикам его превосходит полидифторит. Но цена такого покрытия высока, и трубы с этим защитным слоем относятся к премиум-сегменту.

Важно!

Из оцинкованной стали с полимерным покрытием выпускают не только водосточные трубы, но и другие элементы системы – желоба, воронки, различные соединители и комплектующие.

Такие материалы обладают целым рядом преимуществ:

  • высокая степень защиты от коррозии;
  • сравнительно небольшой вес;
  • способность выдерживать морозы и перепады температур;
  • устойчивость к воздействию ультрафиолета;
  • ремонтопригодность.

Однако показатели устойчивости к механическим воздействиям у таких труб недостаточно высоки. Поэтому их не устанавливают на высотных домах.

Распространенные размеры оцинкованных труб указаны в таблице. В настоящее время диаметр 90 мм на рынке не встречается.

Диаметр, ммТолщина оцинкованного металла, мм
1000,350,40
1100,350,40
1200,350,40
1300,350,40
1500,350,40

Водосточные трубы ПВХ: особенности

Качественная и прочная пластиковая труба составляет конкуренцию всем остальным типам материалов. Все производители выпускают водосточные трубы из долговечного пластика, который отличается высокими показателями атмосферостойкости. Кроме того, современные технологии позволяют выпускать их с ребрами жесткости, которые повышают деформационную устойчивость изделия.

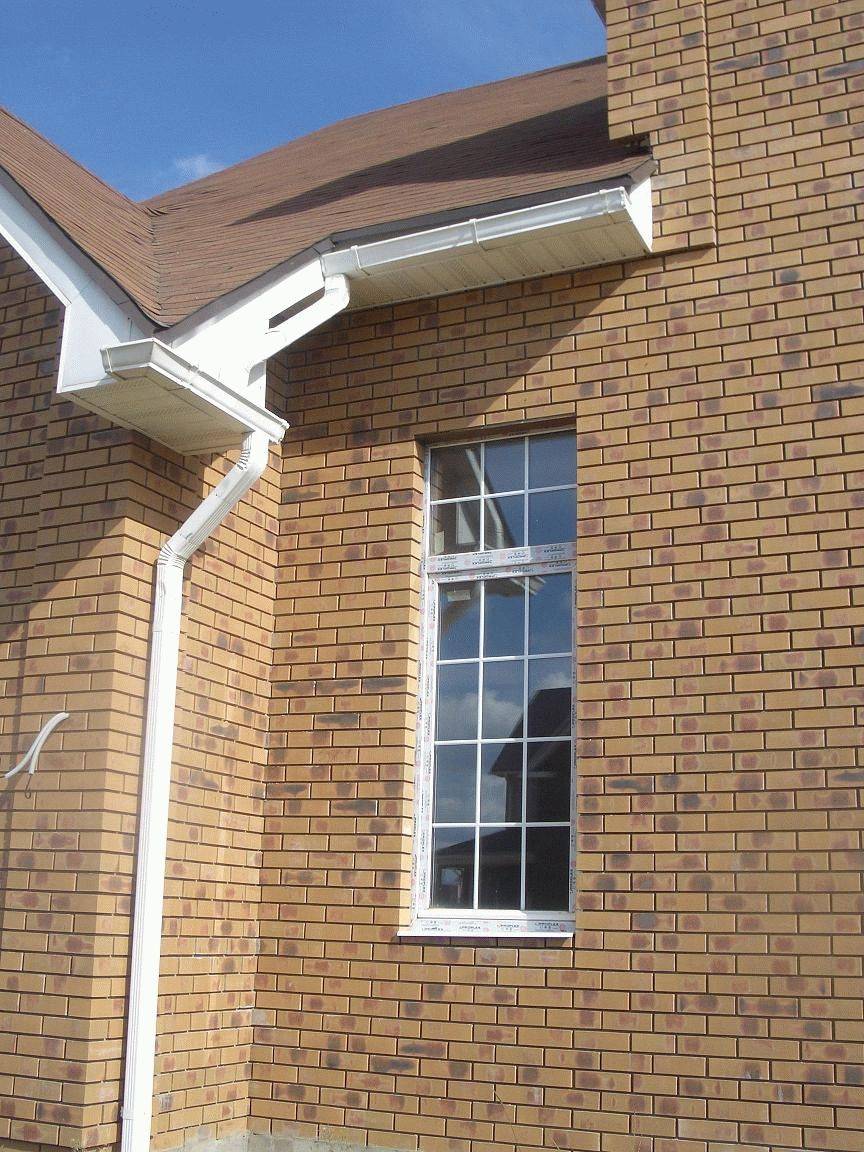

Труба ПВХ для слива дождевой воды

Труба ПВХ водосточная обладает такими преимуществами:

  • прочность;
  • удобство в эксплуатации;
  • длительный срок службы;
  • устойчивость к коррозии и агрессивному воздействию внешней среды;
  • привлекательный внешний вид;
  • способность длительное время сохранять первоначальный цвет.

При покупке пластиковых труб тоже нужно правильно подбирать диаметр. Чем больше этот показатель и площадь поперечного среза, тем больше пропускная способность.

Диаметр, ммПоперечный срез, кв.см
6028
7038
8050
10079
120113
125122
150177

Площадь водосточных труб можно и не учитывать, диаметр важнее. Но лучше все-таки эти цифры знать.

Возможно это будет интересно: Трубы ПНД и их особенности

Размеры и формы

Все имеющиеся в продаже трубы разделяются на классы по форме и размеру. В первую очередь, элементы делят по диаметру.

Выделяют три группы:

Малые. Размеры сечения рассчитывают от 5 миллиметров до 10,2 сантиметра.

Средние. Показатель варьируется от 10,2 сантиметра до 42,6 сантиметра.

Большие. В эту категорию попадают изделия с сечением выше 42,6 сантиметров.

Еще один фактор, на который обязательно необходимо обратить внимание при покупке – это пропускная способность трубы. Он напрямую зависит от диаметра элемента, а также фактуры и строения внутренних стенок

Также на пропускную способность влияет число изгибов в трубопроводной системе. Длина зависит от сферы использования труб.

По форме трубы делятся на две категории:

круглые;

профильные.

Расчет площади крыши

Для расчета площади крыши необходимы лестница, рулетка, лист бумаги и знание геометрии в объеме школьной программы. Методика расчета заключается в мысленном разбиении крыши сколь угодно сложной топологии на элементарные геометрические фигуры — треугольники, прямоугольники, трапеции. После этого измеряется сторона каждой фигуры, вычисляются их площади, суммируются полученные цифры.

Полученная в результате измерений и расчетов площадь крыши (водосборная площадь) будет использована в дальнейшем в формулах расчета систем водостока. Площадь каждого ската крыши необходимо записать отдельно, эти цифры пригодятся

Классификация внутренних водостоков

Только расчет покажет, какая система отвода осадков больше подходит в конкретном случае. Существует разделение на три типа:

  • самотечная система;
  • сифонная конструкция;
  • водосток с подогревом.

В самотечном водостоке трубы никогда полностью не заполняются водой. Сбор и отведение осадков осуществляются по трубопроводу, расположенному под уклоном. Вода произвольно стекает по слегка наклоненной трубе.

Расчет сифонного водостока более сложен, но и более эффективен. Система работает только при полностью заполненном трубопроводе. Водяной столб должен начинаться в воронке и оканчиваться в конце сливной трубы. Когда дождь слишком слабый, сифонный водосток работает по принципу самотечного. Если в верхней части трубопровода давление падает (дождь ослабевает или заканчивается), в середине трубы создается разрежение, оно способствует засасыванию остатков воды в воронку и полному выведению ее из водостока.

В подогреве чаще всего нуждаются металлические трубы или водостоки промышленных неотапливаемых зданий. Обогрев участков водостока осуществляется электричеством или паром. Расчет таких систем должен производить только специалист.

Водосточная система для крыши: описание и расчет

Из названия понятно, что данная система предназначена для отведения воды с кровли здания. В статье объясним, для чего необходимо устанавливать водосток и приведем инструкцию по его расчету.

Нужна ли водосточная система?

Некоторые застройщики уверяют, что в установке водосточной системы нет большой необходимости. Во-первых это приведет к затратам на материал, во-вторых монтаж системы также не самое дешевое удовольствие. Другими словами, вода с крыши должна свободно стекать на отмостку, а в дальнейшем на землю. Действительно специальная системы стока воды не нужна, если:

  • увеличить свес крыши до 0,7-0,8м;
  • выполнить качественную гидроизоляцию фундамента и стен цоколя;
  • в качестве облицовки цоколя использовать влаго- и морозостойкий материал (например, клинкерную плитку, природный камень или цокольный сайдинг);
  • обеспечить необходимый уклон отмостки в сторону, противоположную дому;

Посчитав затраты на дополнительные работы и материалы, приведенные в данном списке, можно понять, что установка водосточной системы для крыши будет гораздо дешевле. Также не стоит забывать про комфортное времяпрепровождение недалеко от здания. Без водостока во время сильного дождя пройти в дом будет крайне затруднительно.

Расчет водосточной системы

Для того, чтобы произвести самостоятельный расчет водосточной системы необходимо прежде всего замерить расстояние, на которое будет устанавливаться в дальнейшем водосток. В случае с двускатной крышей достаточно знать ширину скатов (для желоба) и высоту от карниза до нижней части дома (для сточной трубы).

После того, как известны все необходимые размеры можно приступить к расчету данного материала.

Начать следует с подсчета одного из основных элементов водосточной системы — желоба. Как правило, его длина составляет 3м, но могут быть различия в зависимости от производителя. Разберемся на примере дома с односкатной крышей размером 6 на 16, где 16 метров — длина карниза, 6м — длина ската.

Нехитрым делением, округляя в большее количество, получим, что желобов в данном случае понадобится 6 штук: 16/3=6. Таким же образом можно рассчитать количество и для других размеров. Стоит отметить, что необязательно осуществлять расчет целого количества желобов, оставшиеся обрезки можно успешно использовать для другого здания.

Следующим этапом узнаем, сколько нужно крюков (держателей) для желоба. Среднее расстояние, на которое они монтируются составляет 0,7 метра. Аналогичным образом получаем, что кронштейнов нужно 16/0,7=23.

Заглушки рассчитываются очень просто. Для такой формы крыши их количество составит 2 штуки.

Также для увеличения герметичности водосточной системы следует установить соединители желоба с резиновой прокладкой. Всего понадобиться 5 элементов.

Для того, чтобы узнать точное количество воронок, осуществляющих сток воды из желоба в сливную трубу, нужно учитывать важный момент: на каждый элемент водостока не должно приходиться более 50 м2 кровли. Другими словами, если в данном случае Вы имеет скат длиной более 6 метров, лучше установить по 2 воронки на каждую строну дома. В противном случае вся система будет выполнять свои функции не на все 100%, и в дальнейшем возможны протечки воды через желоб. В нашем случае следует установить воронки в количестве 2 штук.

Количество колен трубы рассчитывается по правилу: по 3 на каждую воронку. Один из них будет выполнять функцию отвода и располагаться в самой нижней части трубы.

Как и желоба, трубы имеют длину порядка 3 метров и есть еще соединительные элементы (длиной 1 метр), которые монтируются между 2 коленями и предназначены для обвода свеса крыши. Соответственно, можно без труда узнать сколько труб нужно для конкретной водосточной системы.

Не забудьте о креплении трубы. Их нужно по 1 штуке на каждый метр трубы.

Для более сложных крыш водосток рассчитывается индивидуально с использованием дополнительных элементов, таких как угол желоба (внешний и внутренний), тройник трубы и т.д. Надеемся, что эта статья поможет Вам определиться, сколько нужно комплектующих для водосбора частного дома, дачи или бани.

Источник

Установка фигурной части и труб водостока

Прокладка водостока предусматривает монтаж труб сверху вниз, при этом колено, муфта и слив устанавливаются раструбом к верху.

Особенности крепления водосточных труб

Монтаж производится так:

  1. В соединение колено-колено вставляется часть прямой трубы не менее 60 мм (зависит от расстояния между лобовой доской и стеной).
  2. Далее собирается необходимая фигурная часть, в которую заводится верхний конец трубы.
  3. Система крепится к стене при помощи хомутов, расстояние между которыми до 1,8 м. Фиксирующим является только один хомут, второй – направляющий. В некоторых системах производитель рекомендует применение хомутов – компенсаторов температурного расширения. Хомут крепится под соединителем.
  4. Труба выставляется строго вертикально с применением отвеса.
  5. На нижний конец, закрепленной хомутами трубы, устанавливается сливное колено (нижний край на расстоянии 25-30 см от отмостки).
  6. Если есть дренажная система или ливнеприемник, то нижний конец трубы заводится туда. Соединение труб происходит с помощью муфты (соединителя).
  7. Каждая последующая труба заводится в соединитель, установленный на предыдущей.
  8. Под каждым соединением крепится хомут.

Установка соединения воронка – труба для кровли с выступом и без выступа

  1. В зависимости от конструктивных особенностей места монтажа к воронке присоединяется колено нужной формы или муфта. В случае выступа крыши за фасад применяют два колена и отрезок трубы. Если крыша без выступа, то используют муфту.

Монтаж водостоков для крыши производится с учетом компенсации теплового расширения. Для этой функции производители применяют компенсационные зазоры. Так на соединителях труб в некоторых системах имеются монтажные линии. По этим линиям выставляют край трубы в зависимости от температуры воздуха на момент монтажа. Обработанные силиконом уплотнители позволяют гладкое скольжение элементов при расширении. Применяя соединитель для труб, оставляют воздушный зазор не менее 0.6-2 см.

Производить сборку водосточной системы при t о С ниже -5 не рекомендуется.

На этом монтаж системы водостока завершен. Необходимо произвести ревизию всех установленных элементов. Если конфигурация водосточной системы полностью соответствует проекту, рассчитана и установлена согласно рекомендациям производителя, то вся вода, попадающая на крышу, будет уходить только через трубы, не разбрызгиваясь и не переливаясь через края желобов.

По окончании каждого сезона желательно провести осмотр и промывку системы (при помощи шланга с водой). При прочистке возникающих заторов (листья, мусор) не применять острые металлические предметы.

Источник

Монтаж

Монтаж водосточной системы осуществляется следующим образом:

  1. Производится установка горизонтальных элементов водосточной системы (сливы, желоба). В определенных участках крепятся заглушки для предотвращения выхода воды в непредназначенных для этого местах. Все элементы жёлоба крепятся предназначенными для данных целей переходниками. В окончании конструкции устанавливается слив.
  2. Производится установка вертикальных компонентов водосточной системы (труб). Они крепятся к стене здания при помощи специальных держателей и хомутов. Вертикальные элементы водосточной системы следует монтировать сверху вниз.
  3. Производится установка дренажной системы.

Монтаж водосточной системы следует производить после завершения фасадных работ, но при этом до монтажа кровельного покрытия.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
