Конструктивные особенности водосточной системы круглого сечения МП Престиж

Монтаж водосточной системы Металл Профиль Престиж

Водосточная система Металлпрофиль Престиж – это отличный способ организации отведения дождевой и талой воды с поверхности кровли.

Она изготавливается российской компанией, работающей на рынке продолжительное время, зарекомендовавшей себя как надежный производитель.

Изготавливаются элементы системы из металла – высококачественной оцинкованной стали немецкого производства.

Толщина листа составляет 0,6 мм, что говорит о прочности изделия.

Сверху наносится толстое полимерное покрытие (100 мкм), которое надежно защищает металлическую поверхность от негативного влияния внешних факторов и коррозии.

Покрытие настолько прочное, что не боится царапин, долгое время сохраняет свою целостность, к тому же, его цвет не теряет яркости под действием ультрафиолетовых лучей, что тоже очень важно

Элементы из высококачественной стали

Что касается эксплуатационных характеристик, то водосточная система МП Престиж с легкостью отводит даже большие потоки воды, потому как имеет достаточно большие размеры. Диаметр желоба составляет 125 мм, диаметр водосточной трубы – 100 мм.

Большие размеры желоба системы

Еще один важный момент – широкая цветовая палитра изделий.

Водосточная система может быть представлена в белом, красном, зеленом, а также шоколадном и темно-коричневом цвете.

Так есть возможность подобрать изделия, которые будут максимально гармонично смотреться на фасаде здания.

Цветовая палитра МП Престиж

Последовательность монтажа системы МП Престиж

Рассмотрев описание водосточной системы Престиж, следует перейти к особенностям ее установки.

Здесь не предусматривается сложных действий, нужно только следовать представленной ниже пошаговой инструкции:

установить держатели желобов. Делать это нужно до момента установки карнизной планки и укладки черепицы. Прежде держатели следует пронумеровать в соответствии с необходимым уклоном желоба – 3 мм на каждый метр изделия, загнуть при помощи полосогиба. На нижней доске обрешетки с помощью рулетки нужно отметить места крепления держателей с шагом в 50 см. Далее, используя саморезы, закрепить изделия

Важно! Отступ от края доски не должен быть больше 15 см. На таком расстоянии следует устанавливать первый держатель; на желобе отметить место расположения V-образного отверстия под выпускную воронку. Его ширина должна составлять 10 см

Далее при помощи пилы по металлу выпилить то самое отверстие. При необходимости обрезать желоб до нужной длины перед установкой; уложить желоб на держателях, закрепив его здесь. Установить на свободный край заглушку;

Его ширина должна составлять 10 см. Далее при помощи пилы по металлу выпилить то самое отверстие. При необходимости обрезать желоб до нужной длины перед установкой; уложить желоб на держателях, закрепив его здесь. Установить на свободный край заглушку;

Так выглядит схема монтажа системы МП Престиж

Ограничители перелива на желобе

Сливной колено МП Престиж

Как вы видите, установить водосточную систему Престиж не так уж и сложно.

Для этого не потребуется специальных навыков и профессионального опыта.

Из инструмента и материалов потребуется ножовка по металлу, шуруповерт, саморезы, дрель или перфоратор, а также листогиб.

Инструменты для монтажа водосточной системы

Преимущества и недостатки водосточной системы Престиж

Если вы до сих пор сомневаетесь в том, какую водосточную систему Металл Профиль выбрать, рассмотрим основные преимущества системы

Престиж, которые позволят быстрее принять верное решение:

высокие показатели надежности и долговечности – они обусловлены использованием в производстве высококачественной стали и прочного полимерного покрытия;

Качественное полимерное покрытие

Хорошая герметичность систем МП Престиж

Устойчивость к атмосферным воздействиям

О недостатках системы сложно судить, потому как она в полной мере оправдывает возложенные надежды и ожидания, хорошо показывает себя на протяжении всего срока эксплуатации.

Цена вопроса

Цены на водосточную систему МП Престиж самые приемлемые

Если вы решили купить водосточную систему Престиж в Москве или любом другом городе России, то следует понимать, что ее стоимость будет зависеть от цвета изделий, объема материала, а также поставщика, у которого вы делаете приобретение.

В среднем стоимость трехметрового желоба будет составлять 690-700 рублей. Цена водосточной трубы длиной в 3 метра примерно 960-970 рублей.

Крюки, заглушки и соединители стоят около 130-150 рублей за штуку. Воронка – 300 рублей.

Преимущества водостока из металлического профиля

Прежде всего, это длительные сроки эксплуатации. Металлическая поверхность является надежной защитой кровли от таких неприятностей, как развитие грибковой инфекции, появление плесени. Металлические водостоки эффективно справляются с отводом воды, исключая ее контакт с перекрытиями крыши.

Кроме того, установленный профиль из металла станет прекрасной возможностью экономить на ремонтах. Если система правильно установлена, она сможет прослужить не менее 15 лет. Тогда как более дешевые водостоки в течение этого периода могут потребовать ни одного ремонта.

Для монтажа своими руками системы из металлопрофиля не нужно обладать специальными знаниями или навыками. Она достаточно просто монтируется, обеспечивая максимум комфорта.

Водосточные системы, изготовленные из металлопрофиля, более гибкие и прочные. Их поверхность не боится воздействия атмосферных осадков, резких перепадов температурного режима.

Единственным недостатком конструкции из металлопрофиля является хрупкость полимерного покрытия, которое может быть повреждено в процессе транспортировки системы.

Этапы монтажа

Перед началом монтирования водостока необходимо провести осмотр дома, выявить его архитектурные отличия, выдающиеся элементы и впадины. Конструкция по месту установки не должна противоречить общему стилевому решению. Затем приступают к составлению схемы монтажа и расчету площади крыши, с которой станет стекать вода. Это легко сделать, используя школьные знания по геометрии.

Сточная труба сечением 100 мм эффективно функционирует при кровельной площади до 220 «квадратов».

Сам монтаж несложен, он напоминает сборку конструктора, если руководствоваться пошаговой инструкцией. Вначале идет установка кронштейнов для желобов. Она проводится до закрепления карнизных планок и металлической черепицы. На нижней обрешеточной доске при помощи рулетки размечаются скрепляющие точки с шагом в 500 мм. Используется не больше 10 м желоба на одну трубу, с общим уклоном – 3 мм на 1 м. Отступление от края доски должно быть не больше 150 мм. На данном расстоянии требуется сделать крепление первого держателя.

Крайние кронштейны отгибаются вниз полосогибом, между ними протягивают шнурок. Средние монтируются по аналогичной схеме так, чтобы они соприкасались со шнурком. Если желоб длинный, его можно обрезать по размеру.

Дальнейшие этапы установки водосточного устройства:

1. На желобе намечают и делают разрез в форме галочки шириной 10 см вверху под выпускную воронку. Рекомендованное расстояние от нее до желобного края 15 см.
2. Перед воронки заправляют под внешний желобной загиб. Затем плотно поджимают и фиксируют, загибая резной фланец на заднюю кромку. На торцы желобов монтируют заглушки, применяя киянку.
3. Желоба заправляют в кронштейны и укрепляют.

4. На обрешеточной доске фиксируют карнизные планки. Установку карниза выполняют так, чтоб он перекрывал внутреннюю желобную стенку. Карниз сажают на обрешеточные доски на шурупы. Ограничители перелива монтируют на желоб в тех местах, где вода стекает особенно обильно.

5. Если нужно состыковать желобные срезы, их вставляют один в другой с запасом в 25–30 мм. На месте стыка понадобится установка соединителя с прокладкой из эластичной резины. Задним фланцем его цепляют за внутренний желобной край, перед подтягивают к желобу, закрывают замок, который фиксируется язычком.
6. Воронка присоединяется к трубе при помощи двух коленец и соединяющей муфты. Длина последней определяется по месту и, если нужно, деталь уменьшается резаком или ножовкой по металлу. Отрезки, которые остались после сборки, можно применить для ремонтных нужд, если произвести их обжимку гофроклещами.
7. В комплекте предлагаются два типа трубных держателей. Их применяют на любых поверхностях и материалах. Они монтируются на стенке здания с таким учетом: по одной детали на каждый метр трубопровода и на участках стыковки отрезков. Закрепляются трубы в них с помощью особых замковых конструкций.
8. К низу трубы присоединяют сливное колено, отмерив до отмостки 30 см.

Самостоятельный монтаж водосточной системы «Престиж» не трудный. Для этого не понадобятся особые навыки и профессиональные наработки. Из инструмента и материалов будут необходимы ножовка по металлу, аккумуляторные шуруповерт, электродрель либо перфоратор, шурупы и полосогиб.

Достоинства и недостатки металлических конструкций

Металлические водостоки стали действительно очень популярными благодаря своим достоинствам. Вот некоторые из них:

• Высокая степень прочности и устойчивости к различным механическим воздействиям. Особенно актуально это качество в зимнее время, когда на крыше скапливается большая масса снега, а затем льда;
• Устойчивость к коррозии. Речь идет о тех металлических водосточных системах, которые состоят из элементов, изготовленных из стали, покрытой полимером с обеих сторон;
• Металлические водосточные системы могут быть применены во всех известных климатических условиях. Даже полимер, который содержит в своем составе специальные добавки, способен выдерживать температуры от -40 до +120 градусов, сохраняя при этом свои свойства. А вот обычный пластик при столь низких и столь высоких температурах уже теряет свои качества и становится либо очень хрупким, либо слишком мягким;
• При постоянной смене температурного режима линейные размеры металла изменяются в очень малых диапазонах, чего не скажешь про пластик. Несомненно, что это качество лучше сказывается на общей стоимости всей конструкции, так как не нужно тратиться на компенсационные элементы;
• Внешний вид металлических водосточных систем куда лучше пластиковых.

Несмотря на множество достоинств, некоторые из которых приведены выше, обладают металлические водостоки и рядом отрицательных качеств. К таким отрицательным качествам можно отнести подверженность любого металла к коррозии.

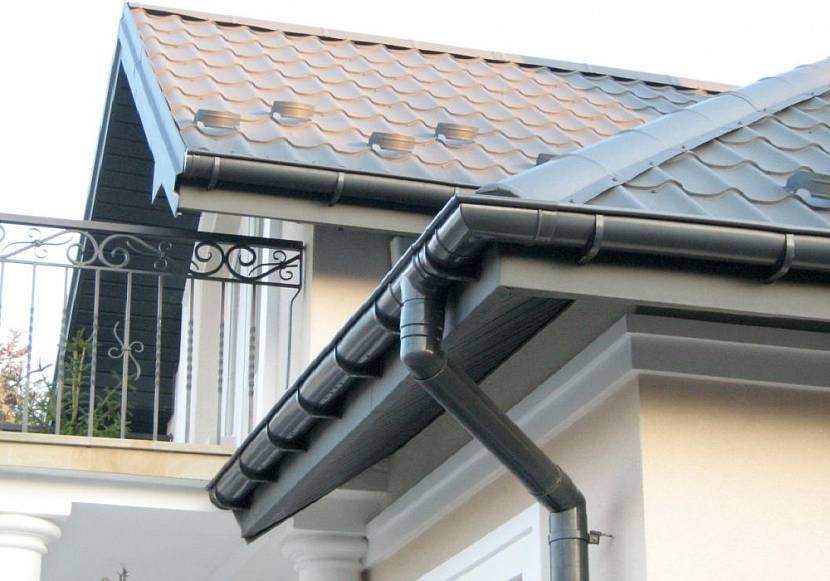

Металлический водосток

Даже в том случае, когда речь идет об оцинкованном металле или об элементе, покрытом полимером. Все дело в том, что при монтаже возникает необходимость распила. В это время защитный слой может повредиться. И если меры не будут приняты, то уже через несколько лет водосток станет ржавым.

Кроме того, град, куски льда, которые просто скатываются с крыши, способны повредить защитный слой, что неминуемо приведет к коррозии.

Еще одним моментом, который делает пластиковые конструкции лучше, чем металлические водосточные системы, является внутренняя гладкость. Действительно, внутренняя поверхность пластика более гладкая, чего не скажешь про металлические водостоки. Для воды, конечно, это разница весьма несущественна, а вот для мусора, например, листьев, видна сразу. Особенно это касается мест соединения различных элементов, например, желобов между собой или желобов с воронками.

В таких местах мусор может накапливаться и приводить к тому, что вода тоже будет собираться и переливаться через край желоба. Это означает, что водосток просто не будет выполнять свою основную задачу.

Изготовление оцинкованных водостоков

В изготовлении водостоков из оцинкованной стали наибольшее распространение получили станки холодной формовки.

Основные вальцегибочные устройства формируют трубы и желоба за счет оборачивания плоского листа вокруг вращающихся валов заданного диаметра.

Замки и стыки элементов наносят на фальцепрокатных механизмах, заминающих рабочими колесами кант металла. Особое специализированное оборудование прессового типа применяется для производства гофроколен – поворотных элементов.

Технологический процесс может существенно различаться в зависимости от масштабов производства и требований к качеству готовой продукции. Так, небольшие предприятия используют относительно простые станки с ручным управлением и ручным или электрическим приводом, на более крупных производствах используются автоматизированные или автоматические линии.

Все это влияет на качество готовой продукции, поэтому перед приобретением элементов оцинкованного водоотвода следует изучить информацию о производителе и по возможности – о его технологическом процессе.

Зачем дому нужна водосточная система

Добротная, герметичная крыша является непременным условием долгой и беспроблемной эксплуатации загородного дома. Но многие не догадываются, что отсутствие протеканий недостаточно для сохранности жилья. Дождевая и талая вода, естественным образом попадая с крыши на землю и задерживаясь там, способна причинить немало неприятностей:

• Переувлажненный грунт — частая причина преждевременного разрушения фундамента, а качество основания определяет капитальность постройки, то есть надежность и долговечность.
• Изменение микроклимата помещений. В жилых комнатах увеличивается влажность и появляется сырость — идеальная среда для развития плесени и хронических заболеваний.
• Влага в почве плохо сказывается на качестве внешней отделки. Даже самые лучшие материалы во влажной среде изнашиваются и приходят в негодность гораздо быстрее положенного срока.

Предотвратить проблемы помогает установка комплекта водостоков, чье назначение состоит в сборе дождевой и талой воды и отводе ее от фундамента. Совместная работа водосточной и вентсистемы позволяет обезопасить стены от влажности, а подвал — от затопления.

Сложный фасад нуждается в защите от влагиИсточник tap.az

Установка вертикальных водоотводов

Сложность работ в том, что вертикальные отводы имеют несколько углов для соединения с воронкой. Количество различных поворотов зависит от архитектурных особенностей здания.

Шаг 1. Замерьте расстояние от воронки к стене дома, подберите два угла и замерьте длину муфтовых отрезков. Недостающее расстояние следует увеличивать куском прямой трубы. Он отрезается ножовкой или болгаркой, края нужно очищать от заусениц.

Предварительная сборка деталей без клея

Замеры

Шаг 2. Приклейте верхнее колено к воронке, остальные следует только вставлять. Верхнее колено делается неразборным по одной причине – в этом месте невозможно прикрутить хомут, колено держится только на воронке.

Нанесение клея

Соединенные элементы

Шаг 3. Отметьте места крепления хомутов для труб. Делать это можно двумя способами. Первый – отбить вертикальную линию по всей высоте дома и на ней высверливать на нужном расстоянии отверстия под хомуты. Второй – при помощи уровня отмечать точки установки элементов поочередно для каждого хомута, уровнем выдерживать вертикальность положения. Оба метода имеют свои преимущества и недостатки, принимайте решение на месте с учетом своей квалификации.

Отметка положения хомутов для труб

Шаг 4. Высверлите отверстие под пластиковый дюбель, закрепите основание хомута

Работайте осторожно, при чрезмерных усилиях пластик может дать трещину, придется элемент заменять новым

Сверление отверстия под дюбель

Если стена дома имеет слой изоляции из пенопласта или минеральной ваты, то длина дюбеля должна увеличиваться с таким расчетом, чтобы в твердой стене было отверстие глубиной не менее 3 см.

Шаг 5. Вставьте трубу в угол и зафиксируйте ее положение хомутом. Производители рекомендуют на одном целом отрезке трубы устанавливать не менее двух хомутов, получится около каждой муфты по два с каждой стороны.

На пластиковых хомутах есть буквенные обозначения. Верхний хомут прикручивается таким образом, чтобы стрелка указывала на букву «А» на подставке.

Положение «А»

Нижний хомут фиксируется в положении «В», на эту букву должна указывать стрелка. Дело в том, что держатели хомутов имеют различную толщину упорных поверхностей, стрелка указывает на усиленную, именно в этом направлении будут действовать основные усилия.

Процесс установки крепежа

Положение «В»

Если в связи с особенностями размеров здания требуется соединение двух труб, то в муфте обязательно следует оставлять зазор для их свободного перемещения. Ширина зазора не менее двух сантиметров.

Ширина зазора

Монтажные работы заканчиваются приклеиванием колена для подачи воды на отмостку, в приемник мелиоративной системы или в емкость для сбора дождевой воды. Потом ее используют для полива или в иных хозяйственных целях.

Колено для подачи воды на отмостку

Монтаж водостоков МП Престиж

	ВАЖНАЯ ИНФОРМАЦИЯ! Держатели крепятся к элементам обрешетки до начала монтажа кровельного покрытия (например, металлочерепицы или мягкой кровли) и карнизных планок. Разметка мест крепления делается на нижней доске обрешетки. При этом необходимо соблюсти ряд условий: Максимальная длина желоба на 1 стояк – 10 м. Уклон желоба должен составлять 0,5 см на 1 м длины. Шаг – не более 40-50 см (с таким расчетом, чтобы крепеж по возможности попадал сквозь доску обрешетки в стропила). Специалисты компании “Строймет” рекомендуют использовать при монтаже водосточной системы МП Престиж следующую методику: Сначала крепятся первый и последний держатели, согнутые при помощи полосогиба (в соответствии с общими требованиями к уклону). Между закрепленными элементами натягивается шнур. Другие держатели сгибаются и крепятся таким образом, чтобы их нижняя часть касалась шнура.
	Водосточный желоб должен соответствовать длине соответствующего участка кровли (стандартный желоб при необходимости обрезается). Выпускная воронка обычно располагается на расстоянии около 15 см от края желоба. На участке, предназначенном для воронки, вырезается V-образное отверстие.
	Внешний край воронки необходимо завести под загиб желоба. Затем воронка прижимается к желобу, при этом резной фланец загибается на его заднюю кромку.
	Желоб устанавливается в держатели и фиксируется. К нижней доске обрешетки крепятся карнизные планки. При монтаже водостоков МП Престиж водосточные желоба соединяются друг с другом, а также с угловыми элементами внахлест (2-3 см). В месте соединения монтируется соединитель желоба с резиновой прокладкой. Задний фланец стыкуют с внутренним краем желоба, передняя часть подтягивается к внешней стенке желоба, после чего замок фиксируют язычком.
	Во избежание засоров водостока в воронку необходимо установить специальную сетку-паук. Рекомендуется чистить паук не реже 1 раза в год.
	Между выпускной воронкой и водосточной трубой располагаются 2 колена и соединительная труба. Длина соединительной труба корректируется в зависимости от особенностей кровли и фасада (при необходимости отпиливается ножовкой по металлу). Стандартная труба имеет специальные обжимы с обеих сторон, благодаря этому возможно применение отрезанных элементов сразу на двух участках водостока. Оставшиеся фрагменты соединительной трубы также можно использовать в процессе монтажа водосточных систем МП Престиж обжав края клещами «гофра».
	Компания Металл Профиль предлагает 2 типа держателей водосточной трубы, которые могут монтироваться на различных фасадных материалах. Рекомендуется устанавливать 1 держатель на каждый метр трубы (кроме того, держатели необходимы в местах соединения труб). Отрезанные до нужного размера трубы устанавливают в держатели и закрепляют замками. В нижней части водосточной трубы монтируют сливное колено (в 30 см от отмостки).
	Для объединения 2 воронок в один стояк используется тройник трубы. В нижней части у тройника есть обжим. Широкий боковой раструб дает возможность подводить вторую трубу к общему стояку под удобным углом.
	Водосборная воронка – специальный элемент, используемый вместо стандартных желобов для отведения воды с некоторых типов скатной кровли (например, фальцевой), а также на отдельных участках крыш сложной конфигурации. Воронка соединяется непосредственно с водосточной трубой или коленом и фиксируется возле карниза специальным металлическим хомутом.

Специалисты компании «Строймет» оперативно проконсультируют Вас по любым вопросам, связанным с монтажом водостоков Металл Профиль Престиж, а также фасадных и кровельных материалов: металлочерепицы, гибкой черепицы, сайдинга.

Престиж – преимущества водосточной системы

Водосточная система Престиж выпускается производителем уже более 10 лет, в течение которых она смогла зарекомендовать себя только с лучшей стороны. Водосток выпускается с круглым сечением.

Габариты системы Престиж:

• сечение желоба – 142х68мм;
• диаметр водосточной трубы – 100мм.

Отличительной чертой системы Престиж является двухстороннее покрытие, пластизол, наносимое производителем на внешнюю и наружную поверхность всех элементов. Покрытие наносится тончайшим слоем, толщина которого составляет всего 100 мкм. Пластизол обеспечивает системе не только превосходный внешний вид. Этот материал служит надежной защитой поверхности водостока от воздействия мусора, снега и льда, которые могут поцарапать более традиционные виды водостоков.

Монтаж системы Престиж гораздо проще, чем установка квадратного профиля. Легкость монтажа, который можно выполнить даже своими руками, обеспечивают особый вид соединений, они не требуют применения заклепок или герметика.

Виды водосточной системы для крыш

Водоотводные системы классифицируют по трем основным признакам: конфигурации, материалу изготовления основных элементов и форме сечения трубы.

Первый описывает особенности внедрения системы в структуру здания и включает такие подгруппы:

1. Неорганизованные – отсутствует централизованный отвод воды.
2. Организованные внутренние – предполагается расположение вертикальных, а иногда и горизонтальных элементов с внутренней стороны наружных стен.
3. Организованные внешние – наиболее распространенная группа, характеризующаяся открытым расположением полузамкнутых и замкнутых элементов.

Материал изготовления характеризует эксплуатационные свойства изделия и чаще всего представлен оцинкованным металлом – сталью или медью. Это проверенная временем надежная конструкция, которая будет подробно описана далее.

Кроме того, в последнее время все большее распространение получают недорогие, легкие и относительно прочные пластиковые водостоки, а также комбинированные, то есть изготовленные из металла и защищенные полимерным покрытием. Форма сечения трубы, вне зависимости от материала, бывает круглой или прямоугольной.

Внешний водосток

Разновидности систем «Альта Профиль»

Под брендом «Альта Профиль» выпускают два вида пластиковых водосточных систем: «Стандарт» и «Элит».

Линейка «Стандарт» подойдет владельцам дач и маленьких загородных домов. Ее элементы не отличаются большими размерами: желобное сечение – 115 мм, диаметр сливной трубы – 74 мм. Для усиления пропускной способности инженеры компании предложили необычное решение: желобу придали эллипсовидную форму. Когда во время ливня или таяния снега на крыше он наполняется, переливающаяся через край вода стекает далеко от стен дома и не попадает на отмостку. Это необходимо, чтобы предотвратить разрушение фундамента и образование плесени.

Положительные отзывы об этой серии говорят, что произвести установку системы своими руками реально за один день. Отмечают также разумную стоимость водосточного комплекса. Из недостатков владельцы дач выявили: спустя несколько сезонов в регионе с частыми температурными перепадами стенки труб стали тоньше.

Серия «Элит» предназначена для коттеджей, кровли которых имеют большую площадь. Для небольшого дома она тоже подойдет, особенно в регионах, славящихся ливнями и снегопадами. Водостоки обладают повышенной пропускной способностью благодаря большому желобному сечению (125 мм) и габаритной трубе диаметром 95 мм. Дополнительно элементы оснащены ребрами жесткости, усиливающими прочность конструкции. Высокая герметичность создается специально разработанными резиновыми уплотнителями. При соединении деталей силикон не понадобится.

Особенности металлических водостоков

Металлические водостоки использовались для отвода воды как в прошлом, так и в современном мире. При этом, если раньше была распространена металлическая водосточная система из цинка или чугуна, то сегодня эти сплавы не пользуется популярностью, так как изделия из них очень быстро приходили в негодность, ведь без специального покрытия такие металлы довольно быстро ржавели. Сейчас пользователи могут приобрести следующие разновидности металлических водостоков:

• стальные;
• алюминиевые;
• титан-цинковые;
• медные.

Каждая разновидность отличается своими особыми характеристиками, поэтому в зависимости от конкретного материала может отличаться срок службы изделия и цена на продукцию.

Стальной водосток

Наиболее доступный вариант металлического водостока – это система из оцинкованной холоднокатаной стали. Толщина металла составляет 0,5-0,7 мм, но этого вполне достаточно, чтобы обеспечить высокую прочность водостоку и долговечность. Чтобы продлить эксплуатационный срок, а также придать конструкции более декоративный вид, стальные элементы снаружи и внутри покрываются одним из полимеров, в частности, это может быть:

• пластизол;
• пурал;
• полиэстер.

В зависимости от конкретного варианта покрытия, могут изменяться такие характеристики, как морозоустойчивость, стойкость к УФ-излучению, цветостойкость и так далее. Однако, в целом этот вариант отличается хорошими эксплуатационными характеристиками, большим цветовым разнообразием, доступной стоимостью и длительным сроком службы.

Медный водосток

Медь – это экологически безопасный материал, с которым легко работать, так как он достаточно гибкий и пластичный, но при этом прочный. Изделия не деформируются под воздействием холода или жары, а также на их поверхности не остается царапин и других механических повреждений. Благодаря таким качествам, водосточным системам можно придать различные формы, в том числе и нестандартные. Для производства элементов водоотвода применяется медный лист толщиной 0,55-0,9 мм. Система из меди отличается наиболее высоким показателем долговечности. Это надежные и прочные изделия, устойчивые к агрессивным условиям среды. Однако, главный их недостаток в том, что они довольно дорогие и массивные. Разумеется, если финансовый вопрос не проблема, то такой водосток действительно сможет сохранять целостность строения многие десятилетия и при этом станет украшением экстерьера.

Водосток из титан-цинка

Этот сплав отличается высокой стойкостью к коррозии, долговечностью и прочностью. Однако, стоимость его сравнима с ценой на медные изделия. В состав сплава входит медь и алюминий, то есть материалы, отличаемые пластичностью, а за повышение коррозийной стойкости отвечает титан. Толщина используемого металла составляет 0,65-0,8 мм.

Алюминиевый водоотвод

Системы из алюминия считаются самыми легкими из всех видов металлических водостоков. Благодаря малому весу материала, появляется возможность увеличить толщину элементов. То есть, стенки водостоков имеют толщину 1-1,6 мм, что делает изделие максимально прочным и надежным.

В целом металлический водосток отличается высокой долговечностью, прочностью, стойкостью к коррозии и механическим повреждениям, широким дизайнерским разнообразием, не боится воздействия солнца и холода, а уход за ним не отличается особыми проблемами. Однако, минусом может считаться высокая стоимость, большой вес и шумность, особенно в том случае, если система не имеет внутреннего покрытия из полимеров.

Видео по теме:

Комплектация водосточной системы МП

В конструкцию водостока могут входить следующие элементы:

• Основные. К ним относятся желоба стока и приема воды, фасадные трубы для отвода, а также колена, углы и воронки.

• Вспомогательные. Это держатели желоба, крепления труб, заглушки и сетки, защищающие от мусора.

Комплектация системы с прямоугольным желобомИсточник ctep.ru

Цвет элементов. Универсальными (и потому популярными) считаются белый и коричневый. Также можно выбрать цвет, совпадающий с цветом кровли или окон, и сделать водосток незаметным. Распространен выбор контрастного цвета; в таком случае водосток превратится в элемент дизайна.

Большое разнообразие элементов позволяет решить различные технические задачи:

• Чтобы обойти эркер (выступ фасада с развернутыми углами), задействуют специальный угол для желоба в 135°.

• Чтобы собирать воду около ендовы, монтируют водосборную воронку.

• Чтобы защищать водостоки от забивания снегом и повреждения, используют снегозадержатели.

Плюсы водосточных систем «Металл Профиль»

Выбирая водосточную систему, каждый владелец загородной постройки рассчитывает приобрести надежный, способный прослужить много лет, комплект

Не менее важно соотношение цена/качество, а также удобство обслуживания и внешняя эстетичность, придающая фасаду дома завершенный вид. Популярной продукцией, соответствующей требованиям подрядчика, архитектора и владельца дома, являются водостоки Металлпрофиль (МП), обладающие следующими преимуществами:

• Стойкость. Продукция МП разработана для использования в широком спектре погодных условий. Сливные системы МП исправно функционируют в любом климате, с успехом перенося как сильную жару, так и суровые зимы. Материалы комплектующих спокойно выдерживают обледенение, обладают устойчивостью к механическим повреждениям и антикоррозийной прочностью.
• Долговечность. Срок службы водосточной системы «Металл Профиль» рассчитан на 40-50 лет.
• Защита. В течение всего этого времени основание и фасад строения (стеновая конструкция и отделка) не будут страдать от сырости; преждевременный ремонт не потребуется.

Качественные системы рассчитаны на длительную эксплуатациюИсточник przepisnadom.pl

• Рабочие характеристики. Сливная система МП рассчитана на высокую пропускную способность. Испорченные элементы системы легко меняются или, при необходимости поддаются ремонту (возвращают первоначальную форму).
• Выбор. Выпускается широкий ассортимент комплектующих; полимерное покрытие приятно разнообразит цветовую гамму, позволяя подобрать их к любому дизайну.
• Простой монтаж. При установке не используются герметизирующие составы, стыки не проклепывают; конструкция монтируется легко и быстро.
• Безопасность. Водостоки МП изготавливаются из стали с полимерным покрытием, которое не выделяет токсичных веществ даже под прямыми солнечными лучами.

Комплектующие МП Престиж

В состав МП «Престиж» входят:

желоб водосточный	D125х3000 мм
угол желоба	наружный и внутренний
заглушка желоба	левая и правая
держатель желоба	длинный и карнизный
соединитель желоба
ограничитель перелива
воронка выпускная	D125/100
водосточные трубы	D100х1000 мм
D100х2000 мм
D100х3000 мм
тройник трубы
воронка водосборная
колено трубы	60°
держатель водосточной трубы	на кирпич и на дерево
паук

К выпускаемому водостоку МП производятся все необходимые элементы (колена, углы, держатели желоба и т.д.). Никакого клея и прочих дополнительных крепежей не требуется. Установка такой водосточной системы в соответствии с инструкцией по монтажу не займет у Вас много времени.

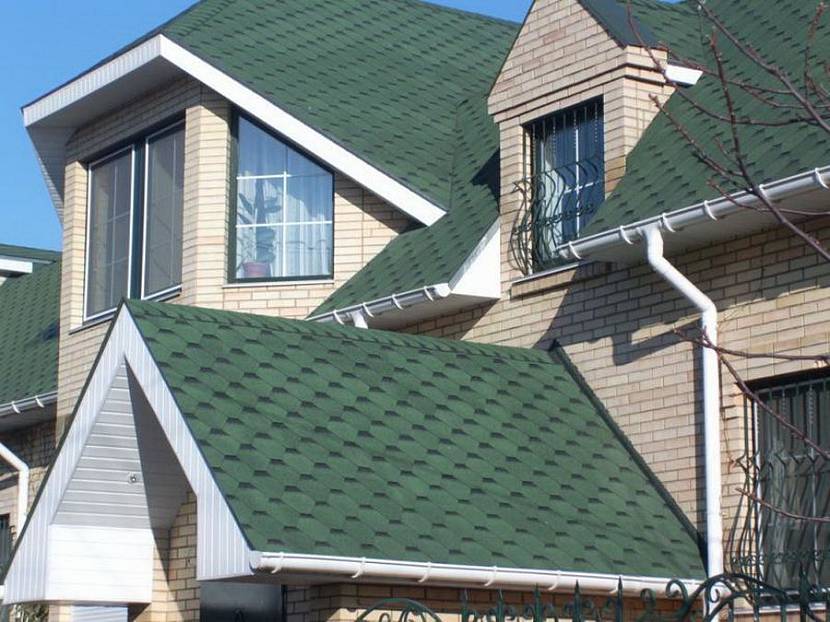

Монтаж водосточной системы МП ПРОЕКТ

Кронштейны

Монтируются на нижнюю обрешеточную доску до того, как будут установлены карнизы и уложено покрытие кровли. До установки кронштейнов по нижней обрешетине нужно выполнить разметку. Точки, в которых будут установлены кронштейны, располагаются с шагом в 40-50 см. Максимальная длина желобов на 1 стояк водостока — 10 м. Разметку, как отмечают специалисты компании «Кровли-М», проводят двумя способами. Каждый кронштейн нумеруется, их размечают, обеспечивая уклон трассы в 2,5 мм на 1 м. Изделия подгибаются полосогибом и крепятся в отмеченных на обрешетине местах. Начальный и конечный кронштейны крепятся к обрешетине и подгибаются. В результате подгиба будущая трасса должна получить требуемый уклон. Между кронштейнами протягивают шнур, по которому при установке выравниваются остальные держатели. Для фальцевых кровель допустимо использование системы МП Проект без желобов. Система проектируется так, чтобы 1 стояк водостока отводил воду не более, чем со 120 м2 площади крыши.

Желоба

При установке трассы из водосточных желобов специальная обработка требуется тому из них, в который будет устанавливаться выпускная воронка. Если требуется, его укорачивают до нужной длины. Далее в дне желоба прорезают отверстие на расстоянии от 20 см до краев. Оно должно иметь V-образную форму и ширину в 16 см.

Установка желобов

Каждое изделие вставляется в кронштейн и фиксируется. В углах трассы устанавливаются угловые элементы. На обрешетины монтируют карнизные планки.

Заглушки

Устанавливаются в оставшихся открытыми торцах желобов. При установке заглушек используется герметик. Крепление каждой заглушки выполняется как минимум в 3 точках с помощью заклепок.

Выполнение соединений

На всех участках соединений выполняется нахлест в 6-9 см между соседними желобами или с краями угловых элементов. Кромку желоба нужно отогнуть для того, чтобы получился нахлест. Далее стык обрабатывают герметиком. Когда соединение выполнено, кромка загибается обратно. Чтобы соединение было более надежным, стыкующиеся желоба можно соединять заклепками в верхних частях.

Крепится под отверстием в желобе. Для фиксации фланцы воронки загибают на борта желоба.

Соединение сливной воронки со стояком

Чтобы выполнить такое соединение, необходимо обойти свес крыши с помощью переходного элемента. Его собирают из двух колен — одно крепится к воронке, другое к трубе стояка. Между коленами устанавливается отрезок трубы, длина которого замеряется на месте. Для соединения необходимо обжать его края гофрирующими клещами, а затем вставить отрезок в колена.

Монтаж водосточного стояка

На первом этапе выполняется установка стеновых кронштейнов. Их монтируют так, чтобы на каждый метр стояка приходилось по одному кронштейну. Также отдельные кронштейны устанавливаются для каждого стыка сегментов трубы стояка. Трубы подрезаются так, чтобы скорректировать их длину. Затем они вставляются в кронштейны и фиксируются в них. Для фиксации используются клиновидные замки, предустановленные на кронштейнах. Для большей надежности замок крепится саморезом через технологическое отверстие в трубе. Стояк должен заканчиваться сливным коленом, установленным на его нижнем крае в 30 см от отмостки.

Водосборная воронка

Такие воронки применяются в составе водосточных систем фальцевых кровель и крыш нестандартной конфигурации. Их крепят на карнизах крыши саморезами и металлическими хомутами. Воронки направляются в колена обводных элементов, соединенных со стояками.

Монтаж

Главная > Водосливные системы > Престиж > Монтаж
