Для чего предназначена водопроводная труба диаметром 50 мм

Типовые решения

По общему правилу для водопровода выбирают трубы диаметром 10 или 15 мм, при этом диаметр труб для стояка должен составлять 25 мм.  Приобретая трубы указанного диаметра, будьте готовы к тому, что данные изделия не обладают ювелирной точностью. Т.е труба 10 мм на самом деле может иметь диаметр 10-12 мм.

Сложные сантехнические работы предполагают применение труб увеличенного диаметра. Они оптимальны для эксплуатации системы с многочисленным стыками, поворотами и перманентным изменением давления воды.

Резюмируем: при выборе диаметра труб для водоснабжения обращаем внимание на следующие моменты:

  1. Чем сложнее конструкция водопровода, тем больше диаметр труб.
  2. Для труб с горячей водой требуются трубы с усиленной стенкой.
  3. Чем выше норма потребления воды, тем больше диаметр труб.

Общая информация о габаритах труб для водопровода

Для оформления системы подачи воды внутри жилого дома могут применяться любых диаметров водопроводные трубы, изготовленные из следующих материалов:

  • сталь – по сей день наиболее популярные вариант, в том числе благодаря отличной устойчивости к механическим перегрузкам любого типа и высоким рабочим показателям внутренних температуры и давления (подробнее: «Преимущества и недостатки стальных труб для водоснабжения, виды и правила монтажа»);
  • медь – более тяжёлый и дорогой аналог, среди преимуществ которого можно отметить меньшую склонность к коррозии и большую пластичность;
  • полимерные материалы – отличаются значительно меньшими весом и стоимостью, чем металлические изделия; не так устойчивы к нагрузкам, характеризуются меньшими рабочими значениями температуры и давления среды;
  • металлопластик – трубы из этого материала сочетают лёгкость пластика с повышенной прочностью, характерной для металлических изделий; наиболее современный вариант.

Из какого бы материала ни были произведены трубы, характеристики продукции должны соответствовать стандартам.

Размеры водопроводных труб – их основная, наряду с материалом изготовления, характеристика.

Среди необходимых для маркировки водопроводных труб и правильного их подбора под заданные цели габаритов различают:

Некоторое время назад ассортимент подобных изделий был ограничен, соответственно, и подбор размеров стальных водопроводных труб не вызывал серьёзных затруднений, так как практически вся имеющаяся в продаже продукция могла использоваться с одинаковым успехом.

В настоящее время, благодаря развитию технологий производства, выбор труб стал гораздо шире, что даёт возможность подобрать именно то изделие, которое идеально подойдёт в конкретном случае, но и создаёт сложности при выборе.

Какие трубы лучше для водопровода в квартире

Наиболее оптимальным вариантом для квартиры являются металлопластиковые трубы, сочетающие в себе лучшие качества стальных и пластиковых изделий. Благодаря многослойной структуре у них высокие эксплуатационные характеристики, что связано с включением в полимер армирующего слоя из алюминия. У них хорошая термостойкость, зависящая от технологии изготовления. Секции, маркируемые синим цветом, рассчитаны на воду температурой до 30С, а белым предназначены для ГВС.

Недостаток – разница теплового расширения слоев трубы. Поэтому при регулярных температурных перепадах они деформируются, что приводит к эрозии. Это нужно учитывать в процессе выбора секций трубопровода для ГВС.

В монтаже металлопластиковых изделий нужно использовать фитинги с обжимными кольцами, чтобы можно было подтягивать фитинга по мере необходимости.

Расчет пропускной способности для труб водопровода

Определение понятия пропускной способности

Перед тем, как ознакомиться с правилами, по которым рассчитывается пропускная способность водопроводных труб, необходимо изучить, что представляет собой пропускная способность вообще, и для чего необходимо выяснять данный показатель.

Пропускная способность – это метрическая характеристика, благодаря которой возможно рассчитать и показать соотношение предельного объема (в данном случае жидкости), проходящего за единицу определенного отрезка времени через сечение трубы.

Помимо привычных всем , с недавнего времени стали в больших объемах использоваться трубы из металлопластика или из полимеров. Именно тогда и изменилось отношение к пропускной способности труб водопровода.

В отличие от труб стальных, полимерные трубы не зарастают внутри и не подвержены коррозии в самых неподходящих местах, то есть, каналы в таких трубах не подвергаются опасности забиться внутри естественными многослойными отложениями, а пропускная способность их в течение долгого времени остается в норме. У стальной же трубы со временем пропускная способность меняется в меньшую сторону.

Для чего как выполнить расчет пропускной способности

Кроме учета пропускной способности в соответствии с объемом транспортируемого вещества, непременно следует определить и пропускную способность непосредственно водопроводных труб для того, чтобы рассчитать метод подключения имеющихся в доме сантехнических приборов и оборудования, а также вычислить диаметр труб водопроводных.

Это необходимо сделать, например, для того, чтобы при включении на кухне крана вы могли быть уверены, что эти действия не прекратят одновременную подачу воды в ванную комнату.

Понятие гидравлического расчета трубопровода включает в себя и материалы для труб, и длину трубопровода, и число точек водопотребления и оборудования, а также пропускную способность труб.

Ее расчет можно сделать тремя разными способами, по крайней мере, таковы расчетные возможности на сегодняшний день:

Пропускная способность труб рассчитывается с использованием таких параметров, как внутренний диаметр трубы водопроводной, длина всего участка, коэффициент шероховатости для того материала труб, который задан в условиях, коэффициент местных сопротивлений (отводы, компенсаторы, тройники), внутреннее зарастание трубопровода.

Правильно рассчитав величину сечения труб водопровода, а также оснастив систему компенсаторами и другими необходимыми элементами, вода в доме будет всегда идти с хорошим напором, а при ее включении в одном месте, в другом напор останется неизменным.

Источник

Комбинированные изделия: какие трубы лучше для горячей воды, а какие для холодной?

Классический пример комбинированного изделия – это металлопластиковая труба. Такие трубы делают из полиэтилена или полипропилена и алюминиевой фольги. В итоге, данный вариант можно задействовать и в холодных и в горячих водопроводах.

Но у металлопластиковых труб есть один существенный недостаток – их максимальный диаметр равен всего 63 миллиметрам.

Впрочем, помимо металлопластика к категории комбинированных изделий можно причислить еще и полиэтиленовые трубы с армирующей сеткой. Но этот вид труб годится только для холодной воды. Ведь полиэтилен теряет жесткость при нагреве до 80 градусов Цельсия. В итоге, выбирая из комбинированных изделий, под горячую воду и внутренние трубопроводы малого диаметра нужно брать металлопластик, а под холодную – полиэтилен с армирующей сеткой.

Монтаж комбинированных водопроводов

В отличие от классического пластика комбинированные трубы позволяют смонтировать полностью разборный трубопровод. Ведь основа монтажа — это резьбовое или прессованное соединение трубы и фитинга. На практике такое соединение реализуется по такой же схеме, что и резьбовой монтаж стальной трубы. Только вместо вкручивания сгона в муфту используют стыковку на штуцер, а монтажная контргайка не только фиксирует, но и обжимает место контакта.

В итоге, соединение реализуется проще и получается намного герметичнее классической пары муфта и контргайка.

Материалы изготовления

Сталь – прочный материал, имеющий большой вес. Для соединения используется сварка

На рынке представлены тубы в разном исполнении. Мастер подбирает изделие по типу монтируемой системы.

Сталь

Металлические трубы используются в тех местах, где имеется высокий риск механического воздействия на коммуникацию. Сталь — материал прочный, но имеющий ряд недостатков:

  • Склонность к коррозии. Ситуацию можно спасти оцинковкой. Но если защитный слой поврежден, ржавчины со временем не избежать, особенно если по магистрали движутся агрессивные среды.
  • Трудозатратность монтажа линии. Для устройства стального трубопровода нужно применять сварку.
  • Заиливание магистрали со временем. Стальные трубы имеют свойство зарастать изнутри мусором, полипами. Это уменьшает внутренний просвет магистрали.

Полипропилен

Полипропилен портится под воздействием ультрафиолета

Один из самых распространенных материалов для производства водопроводных туб – полипропилен. Для каждого сечения можно подобрать изделия под номинальное давление в системе. Маркируются такие данные литерами PN. К примеру, если на изделии имеется значение PN10, значит, тубу можно применять под коммуникацию с рабочим давлением 10 атмосфер. Полипропилен отличается такими преимуществами:

  • инертность к любым, даже агрессивным средам;
  • хорошая устойчивость к линейному растяжению;
  • возможность работы с высокими и низкими температурами;
  • гладкая внутренняя поверхность;
  • малый вес;
  • простота монтажа;
  • умеренная цена.

ПВХ

ПВХ – пожароустойчивый материал

Водопроводные трубы ПВХ диаметром 32 мм могут эксплуатироваться в системах с температурой до +90 градусов. При этом допустимый диапазон рабочего давления в магистрали для этих изделий — 6-46 атм. Среди преимуществ ПВХ выделяют:

  • Пожароустойчивость. Благодаря этому качеству тубы из поливинилхлорида популярны при устройстве защитного кожуха для кабельной разводки.
  • Малый вес.
  • Гладкая внутренняя стенка, что позволяет средам легко перемещаться по магистрали к точке назначения.

Монтаж труб из ПВХ может осилить даже мастер-новичок.

Металлопластик

Металлопластиковые трубы пластичны, устойчивы к низким температурам

Этот вид туб имеет многослойную структуру, состоящую из армирующего фольгированного слоя и полимера. Каждый из них прочно сварен/склеен. В результате металлопластик имеет ряд особенностей:

  • инертность к коррозии;
  • возможность использования изделий при минусовой температуре;
  • стабильность рабочего давления в магистрали за счет идеальной гладкости внутренних стенок;
  • отсутствие сильного расширения полимера под воздействием высоких температур;
  • пластичность туб (легко гнутся, что дает возможность монтировать коммуникацию без большого количества фитингов);
  • инертность к агрессивным средам;
  • низкая теплопроводность;
  • отсутствие проводимости блуждающих токов;
  • внешняя эстетичность и экологическая безопасность.

Полиэтилен

Полиэтиленовые трубы используют для холодного водоснабжения

Этот материал можно дополнительно поделить на категории:

  • ПНД (полиэтилен низкого давления).
  • ПВД (полиэтилен высокого давления);
  • сшитый ПЭТ.

Поскольку все виды полиэтиленовых туб (кроме сшитых) плохо реагируют на высокие температуры, их используют для  холодного водопровода или канализационного коллектора. Полиэтилен отличается такими особенностями:

  • устойчивость к агрессивным средам;
  • отменная диэлектричность;
  • сохранение здоровых санитарных показателей питьевой воды;
  • морозостойкость и умеренная термостойкость за счет способности к линейному расширению.

Трубы ПЭТ просты в монтаже, имеют приемлемую стоимость.

Советы по выбору ПНД трубы

Для среднестатистического частного участка (например, на даче) рекомендуется приобретать катушки длиною 25 метров. Толщина стенки для хозяйственного водопровода должна быть примерно 2 мм.

Показатели сечения ПНД трубопроводов могут быть разными и подбираются исходя из нескольких условий, однако, главным параметром является давление в коммуникации:

  • если напор в источнике воды довольно высокий, а его обсадная труба по диаметру превышает ¾ дюйма, то в этом случае идеально подойдёт изделие с сечением 25 мм;
  • если в качестве источника воды выступает металлическая труба диаметром не более ¾ дюйма, то необходимо использовать деталь с сечением 20 мм.

Стоит запомнить одно важное правило: размеры сечения отвода должны быть меньшими, чем аналогичный показатель главной трубы. Это необходимо для того, чтобы создать хороший напор в системе

И конечно же, следует обращать внимание на идентификационную полоску. Труба должна быть пригодна для хозяйственного (питьевого) водоснабжения

Размерные характеристики труб

Современный водопровод представляет собой достаточно сложную конструкцию, важным элементом которой являются трубы. Наиболее востребованными считаются металлопластиковые, стальные и медные трубы. Основными физическими характеристиками, определяющими размер труб для водопровода, являются:

  1. Внутренний диаметр – единая характеристика для узлов и труб водопроводной системы. Внутренний диаметр должен быть одинаков как для соединяемых труб, так и для соединяющих их фитингов.
  2. Диаметр условного прохода – номинальная величина, измеряемая в миллиметрах, используемая при монтаже водопроводных труб.
  3. Толщина стенки.
  4. Длина трубы.

Важно правильно подобрать диаметр пластиковых труб для водопровода, в противном случае вы можете столкнуться с постоянными шумами и неполадками в водопроводе. Это связано с турбулизацией потока, процессом который возникает в результате использования труб небольшого диаметра

Схема разводки водопроводной сети

Бывает 2 схемы разводки, выбор которой зависит от параметров трубопровода и интенсивности его использования. У каждого вида свои особенности, поэтому остановимся на них подробнее.

Последовательное соединение

Другое название схемы – тройниковое соединение, так как душ, кран и прочие точки водозабора монтируются последовательно. Преимущество такого способа монтажа в том, что используется меньшее количество соединительных элементов, что снижает стоимость работ.

Недостаток этой схемы в том, что к удаленной точке водозабора будет поступать недостаточно воды, в виду слабого давления. И, если включено сразу несколько точек, тоже заметно снизится давление.

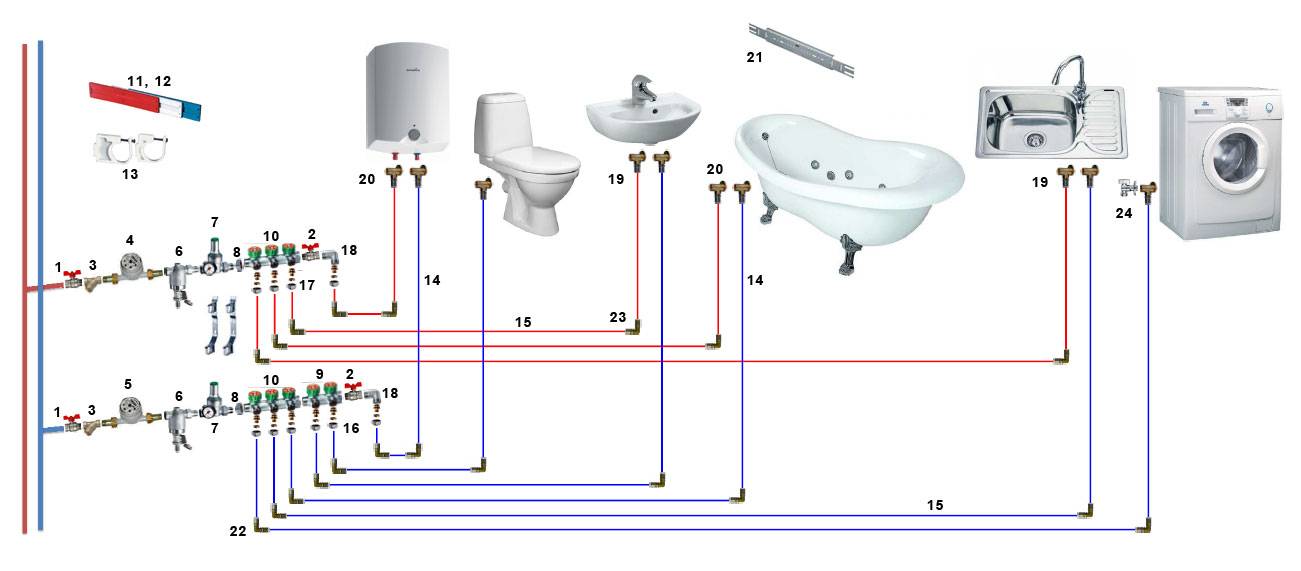

Коллекторное подключение

Здесь задействуется принцип коллектора – каждую линию по отдельности прокладывают к точке водозабора. Преимущество схемы в том, что давление остается стабильным, даже если одновременно активно сразу несколько точек. Минус в том, что потребуется больше труб, да и времени на работы.

Выбор трубы с учетом условий эксплуатации

Разводка водопроводной сети предназначена для подвода среды к сантехническим приборам. Основным параметром, который необходимо учитывать при выборе, является давление. В зависимости от материала изготовления его величина может меняться от 2,5 до 16 кг/см². Для внутреннего монтажа можно использовать без ограничений только металлические трубы. Полимерные и металлополимерные изделия имеют некоторые ограничения не только по давлению, но и по температуре транспортируемой среды.

Если монтаж системы проводится в частном доме, то хозяин вправе сам решать, какие трубы выбрать для водопровода. Чаще всего применяют полипропиленовые конструкции, имеющие резьбовые фитинги. Монтаж таких изделий можно выполнить самостоятельно.

Обустройство наружного водопровода проводится с использованием труб с наружным защитным покрытием для придачи материалу повышенных антикоррозионных свойств. В зависимости от температуры жидкости выбирается материал изделия. Чтобы решить, какие полипропиленовые трубы лучше использовать — низкотемпературные или рассчитанные на предельные температуры, надо помнить, что у последних срок службы в 2 раза меньше, чем у изделий с нормальной тепловой нагрузкой.

Для замены стальных углеродистых изделий на полимерные необходимо использовать вариант с расчетным давлением не ниже, чем у ранее применяемых.

Государственные стандарты и тех. характеристики

Имеются различные документы, регламентирующие свойства разных видов рассматриваемой продукции. Наиболее актуальными являются гос. стандарты, которые обозначают следующей маркировкой:

  • ГОСТ 3262 75 — регламентирует свойства водогазопроводных изделий из стали;
  • ГОСТ 1050 88 — определяет особенности электросварной продукции;
  • ГОСТ 8639-82, 8645-68 — регламентируют характеристики изделий с некруглой формой сечения;
  • ГОСТ 10692-80 — определяет свойства круглых каналов.

При покупке важно сверять соответствие параметров конструкций с данными в таблицах, которые содержат в себе гос. стандарты. Это позволит вам выбрать изделия, оптимально подходящий для решения различных задач

Это позволит вам выбрать изделия, оптимально подходящий для решения различных задач

Кроме того, важно чтобы продукция обладала сертификатом качества и соответствовала международным стандартам ISO

По своим свойствам стальные трубы d 50 мм обладают как плюсами, так и минусами. Согласно отзывам потребителей рассматриваемая продукция имеет следующие достоинства:

  • подходит для обустройства отопительных контуров;
  • стойкая к физическим воздействиям;
  • способна выдерживать внутреннее давление до тридцати атмосфер;
  • не горит;
  • может работать при температуре до ста тридцати градусов;
  • предназначена для эксплуатации в течение пятнадцати лет.

Все это делает применение конструкций очень выгодным. Но при этом рассматриваемые изделия характеризуются наличием некоторых недостатков.

В их число входит:

  • большой вес 1 метра конструкции (масса 1 м, примерно 4,88кг);
  • слабой стойкостью к коррозийным процессам и возникновению отложений;
  • значительным показателем теплопроводности;
  • сильной шероховатостью внутренней поверхности;
  • сложность установки конструкций;
  • необходимости создания доп. защиты от коррозии (покрытие краской или полимерами).

Поставляется рассматриваемая продукция в отрезках или бухтах (упаковках). Цена одного метра металлической трубы напрямую связана с ее характеристиками. Чем они лучше, тем выше они будут стоить.

Для монтажа водопроводных или иных систем с помощью данной продукции нужно использовать различные фасонные части (например, заглушки). Без них справиться с обустройством трубопровода практически невозможно.
