Как сделать водопровод в частном доме своими руками

Как устроена типовая водопроводная система?

Любая снабжающая дом водой система состоит из двух равноценных частей: наружной и внутренней. Наружный участок соединяет источник воды с домом. В зависимости от того, откуда поставляется вода, комплектация системы может варьироваться.

Самый простой вариант – конструкция, соединяющая дом с централизованной сетью. В этом случае она будет представлять собой обычный трубопровод.

Если в качестве источника водоснабжения выбирается скважина, помимо труб к наружному водопроводу будет относиться водоподъемное оборудование: поверхностный или погружной насос – тип прибора зависит от скважины.

Кроме того, сюда же относятся автоматическая система управления насосным оборудованием, фильтры для грубой и тонкой очистки, а так же устройства раздачи воды, к которым относятся водонапорные емкости, запорные вентили и т.п.

Для обеспечения нужного напора в водопроводе может использоваться накопительный бак, который помещают в самой высокой точке строения или на эстакаду около него

В водопроводе, подключенном к централизованной магистрали, давление определяется ее характеристиками. Для автономной системы необходима установка насосной станции или монтаж водонапорного бака.

Первый вариант предпочтительнее, поскольку во втором случае придется сооружать эстакаду высотой порядка 3-4 метров и устанавливать на нее металлический или же пластмассовый бак.

Если предполагается только сезонное проживание в доме, то наружный водопровод может быть проложен открытым способом, то есть непосредственно на земле. Если же система будет использоваться круглогодично, то трубы укладываются в траншеи, заглубленные ниже уровня промерзания грунтов.

Если в силу каких-то причин трубопровод проложен выше этого уровня, конструкцию необходимо будет качественно утеплить.

Внутренняя часть водопровода состоит из нескольких элементов. Их количество может меняться в зависимости от существующих реально условий.

Типовая схема обязательно включает в себя следующее:

  • трубы различного диаметра;
  • водомерные узлы, если система подключена к централизованной магистрали;
  • приборы для подогрева воды, в случае если это необходимо;
  • регулирующую и запорную арматуру;
  • смесители и другое сантехническое оборудование;
  • разводящую сеть.

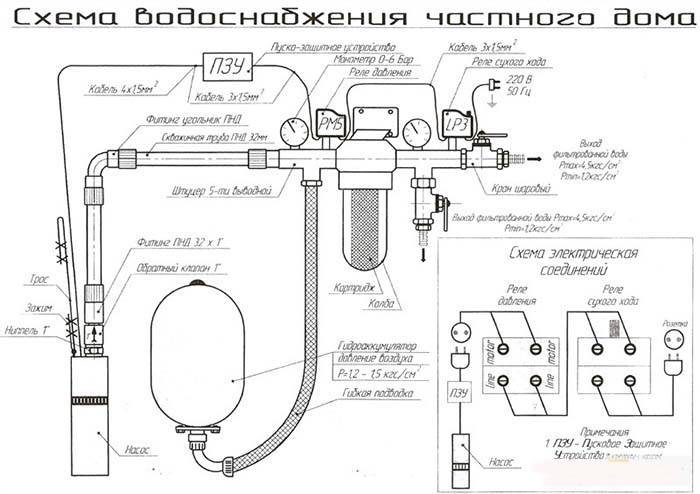

Для грамотного обустройства водопровода необходимо разработать схему, где будет точно указано место укладки трубопровода. Как наружного, так и внутреннего.

Такая схема необходима для определения оптимального варианта укладки и для точного определения количества необходимого для ее осуществления материала.

Наружный участок водопровода укладывается в траншею, глубина которой должна быть больше, чем уровень промерзания почвы в самое холодное время года

Монтаж компонентов водопроводной системы

Второй шаг

Установите насос. Оборудование глубинного типа опускается в источник водоснабжения. Поверхностные же насосы монтируются рядом со скважиной либо колодцем. Установка насоса выполняется в обогреваемой комнате либо же в кессоне.

Насосная станция

Третий шаг

Подключите трубу водопровода к установленному насосу. Свободный конец подключенной трубы прикрепите к штуцеру с пятью выводами.

Четвертый шаг

Монтаж системы водоснабжения

К свободным выходам штуцера подключите накопительный бак, манометр, а также реле давления. Объем накопительного бака может достигать 400-500 л и даже больше. Благодаря этому приспособлению будет обеспечиваться оптимальное давление в водопроводной системе. Помимо этого, в накопительном баке можно хранить воду на случай непредвиденных ситуаций.

Пятый шаг

К оставшемуся свободным штуцерному выводу подключите трубу, а затем проведите магистраль по предварительно выровненному дну вырытой траншеи прямиком в дом. Также по дну ямы нужно проложить защищенный кабель для подключения насоса и гидроаккумулятора.

Важно, чтобы розетка, предназначенная для включения упомянутых выше агрегатов, была правильно заземлена

Шестой шаг

Монтаж водопровода на даче

Перед точкой ввода трубы в здание смонтируйте запорный кран. Он позволит вам перекрывать водоснабжение при возникновении такой необходимости.

Седьмой шаг

Убедившись в правильности работы внешнего трубопровода, засыпьте яму и приступайте к монтажу внутренней разводки.

Вне зависимости от выбранного источника водоснабжения систему водопровода настоятельно рекомендуется укомплектовать очистными приспособлениями

Внутреннюю разводку выполните в соответствии с ранее подготовленной схемой. В этом моменте ориентируйтесь на свои предпочтения. Делайте все так, чтобы в дальнейшем вам удобно было пользоваться подключенным водопроводом.

Монтаж внутреннего водопровода на даче

В завершение вам останется обустроить точки забора воды, подключив смесители, технику и пр.

Подключение частного дома к центральному водопроводу – последовательность проведения работ

Дом можно подключить к центральной магистрали не дожидаясь получения плана на прокладку трубопровода, есть несколько способов решения данной задачи.

Хотя прерогативой на подключение водоснабжения и врезки в водопроводную магистраль обладает водоканал, которому за полтора-два часа работы придется выкладывать немалую сумму, данные работы можно провести с помощью специалистов в других организациях или наемных рабочих при соблюдении технических условий. Подключение к водоснабжению частного дома должно производиться в следующем порядке:

  • Выбирается методика врезания в магистраль, наиболее простым вариантом является использование накладных хомутов на магистрали из пластиковых или стальных труб. Следует отметить, что врезка в трубопровод под давлением, предполагает использование специальных устройств, основанные на методике сверления трубопровода через накладные хомуты.
  • Выбирается материал трубопровода, который нужно заказать длиной от точки водозабора до дома, обычно предпочтение отдают легким, прочным и не поддающимся коррозии трубопроводам из полиэтилена низкого давления ПНД.
  • Приобретаются необходимые приборы учета и компрессионные фитинги, являющиеся основными элементами арматуры для подсоединения трубопроводной магистрали из ПНД.

Рис. 7 Прокладка трубопровода своими руками – проведение земляных работ

  • Устраивается колодец из бетонных колец в месте, где должно проводиться врезание, аналогично выкапывается яма нужной глубины около фундамента дома, в котором сверлится отверстие для ввода трубы в дом.
  • С помощью специальной техники (траншеекопатели, малогабаритные экскаваторы) или своими руками выкапывается траншея нужной глубины, в которую помещается ПНД трубопровод. После подсыпки песка в траншеи уложенный на песчаную подушку трубопровод закапывают, при небольших глубинах залегания используют кабельный обогрев трубопровода или теплоизоляцию, засыпку не проводящими тепло материалами (керамзит).
  • ПНД труба подключается к магистрали через фитинг с запорным краном вместе с опломбированными приборами учета, после чего вода может быть подана в дом.

Монтаж системы

Устройство домашнего водопровода необходимо начинать с проведения земляных работ. Разбивается схема прокладки магистралей от скважины к дому, и копается траншея к тому месту, где расположен ввод трубы в подвальное помещение. Для предотвращения замерзания воды трубы закладываются ниже расчетной глубины промерзания грунта, величину которой можно посмотреть на специальной карте, разработанной еще во времена СССР.

Для обеспечения защиты скважины от попадания поверхностных талых вод, мусора и замерзания необходимо сделать кессон. Это специальная, расположенная в земле камера цилиндрической или прямоугольной формы, которая, кроме защиты скважины, служит для соединения трубной разводки, особенно если имеется два отдельных трубопровода, а также для размещения запорной арматуры и проведения технического обслуживания насоса. Обустройство утепленного кессона крайне необходимо для защиты насосного оборудования от воздействия холодного воздуха. Размеры камеры выбираются из расчета свободного размещения минимум одного человека с возможностью работы слесарным инструментом. Для изготовления кессона можно использовать полимерные материалы, метал или кирпичную кладку из красного, хорошо отожженного кирпича.

Закончив устройство траншей, закладываем в них магистральный водопровод из трубы с условным проходом не менее 25 мм, изготовленные из сшитого полиэтилена, полипропилена или легированной стали. Водопровод, изготовленный из пластиковых труб, необходимо укладывать в бетонный или кирпичный желоб на песчаную подушку, дабы исключить воздействие на него сил морозного пучения и возможность повреждения труб грызунами, а металлические трубы требуют качественной антикоррозионной обработки.

Иногда приходится подключать к одной скважине два трубопровода для питания второго дома или хозяйственных построек. В этом случае необходимо предусмотреть клапанную развязку, исключающую взаимное влияние этих магистралей. Ввод трубопровода в дом обязательно утепляется и защищается гильзой в месте прохода через конструктивные элементы фундамента.

Закончив укладку труб, необходимо опрессовать магистраль давлением, в два раза превышающим рабочее, для выявления возможных дефектов, и после этого можно приступать к монтажу технологического оборудования, которое превращает простой колодец в автоматизированный домашний водопровод. В зависимости от сложности системы в ней может быть один или два накопительных бака, одна или две станции повышения давления, редуктор, фильтрующая секция и различная запорная арматура.

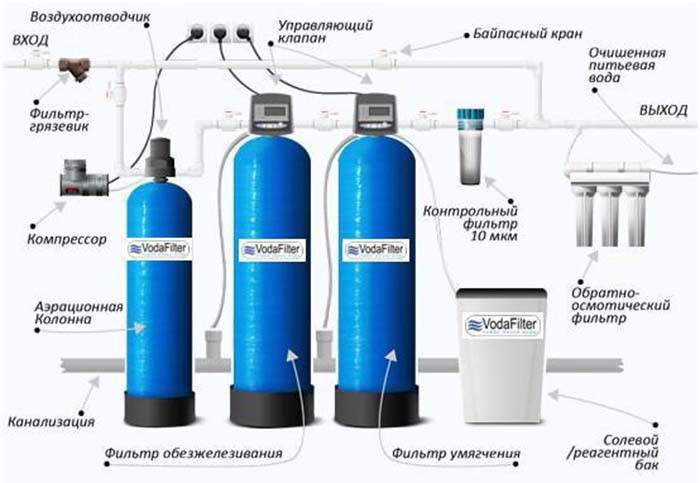

При питании водой от скважины обязательно следует установить на вводе фильтры грубой и тонкой очистки от механических примесей, предохраняющих установленной оборудование от преждевременного износа. После накопительной емкости желательно установить редуктор, обеспечивающий постоянное установленное давление воды, подводимой к запорной арматуре. Как показывает опыт эксплуатации, снижение давления во внутридомовой магистрали до 2 Атм увеличивает срок службы запорной сантехнической арматуры в 2-3 раза и примерно на 10% снижает расход воды.

Устройство домашнего водопровода никак не обойдется без электроэнергии, необходимой для питания насосно-распределительных систем. Электрическая схема может быть сравнительно простой, основанной на простейших манометрических контакторах, но для разветвленных систем, питающих два дома, наружный технический водопровод и систему горячего водоснабжения, схема может быть достаточно сложной, основанной на современных микроконтроллерных устройствах. Чтобы подвести электрический кабель к насосу, используется гофрированная защитная оболочка, а при подземной прокладке – пластиковая труба, обеспечивающая замену кабеля при необходимости.

Все электрические подключения выполняются во влагозащитном исполнении, исключающем попадание влаги на контактные площадки, что может вызвать замыкания и выход оборудования из строя. Выполняя электромонтажные работы своими руками, не следует забывать о правилах техники безопасности, чтобы исключить поражение электрическим током. Лучше выполнять эти работы с помощником.

Чтобы получить надежный и долговечный источник водоснабжения для дачи или дома, необходимо не просто завести в дом трубу от расположенной во дворе скважины. Устройство домашнего водопровода – это целый комплекс расчетов и строительных работ, после выполнения которых владелец круглый год получает свежую чистую воду на протяжении нескольких десятилетий.

Что это такое?

Рециркуляция — это система обвязки отопительного контура, а также линии ГВС, предназначенная для постоянного движения теплоносителя или горячей воды.

Она предназначена для увеличения эффективности использования бойлеров, а также для повышения комфорта жителей при пользовании горячей водой.

Например, при отдаленном расположении крана подачи ГВС от бойлера, вода в трубах быстро остывает. Приходится долго пропускать ее, пока температура не повысится до нужного значения.

Если используется рециркуляция, вода постоянно движется от бойлера к точке водоразбора и обратно. Она не остывает, что дает возможность пользоваться ГВС сразу, без ожидания.

В системах отопления циркуляция обеспечивает оптимальный тепловой режим. В отопительный контур поступает горячий теплоноситель, который проходит через каскад радиаторов и отдает свою тепловую энергию.

Возвращаясь в бойлер, остывший теплоноситель снова нагревается и выходит в тепловой контур на новый цикл. От скорости движения воды зависит эффективность обогрева, равномерная отдача тепла в начальных и конечных точках контура.

В частном доме

Рециркуляция горячей воды в частном доме выполняется путем трубопроводной обвязки бойлера или, реже, отопительного котла.

Есть одно- и двухконтурные модели, способные только подготавливать теплоноситель для отопления, или одновременно подавать теплоноситель и горячую воду для бытовых нужд. Кроме этого, существуют энергозависимые и энергонезависимые модели котлов.

Первые способны работать без подключения к сети электропитания и нуждаются только в подаче топлива. Вторые нуждаются в подключении к сети электропитания. Они оснащены собственными циркуляционными наосами, обеспечивающими передвижение теплоносителя по отопительному контуру.

Как правило, циркуляцию теплоносителя обеспечивает сам котел. Для рециркуляции горячей воды используют дополнительную обвязку, оснащенную циркуляционным насосом.

Ее подключают к бойлеру, проводят до самого отдаленного прибора потребления, и возвращают обратно к бойлеру. Возникает дополнительный расход электроэнергии для питания насоса, но появляется заметная экономия воды, увеличивается удобство пользования ГВС.

В многоэтажном доме

Современные схемы ГВС используют бойлерную систему, при которой сетевая горячая вода в квартиры не подается. Производится нагрев воды косвенным способом в бойлере, из которого горячая вода подается в систему полотенцесушителей и ГВС.

Каждая квартира многоэтажного дома является одним из участков общей схемы рециркуляции. Ее особенностью является движение воды по вертикали — с нижней точки до верхнего этажа, и обратно. Как правило, циркуляцию организуют по линии полотенцесушителей.

Она запитана от трубопровода ГВС, поэтому в бойлере вода никогда не остывает и сохраняет свою рабочую температуру.

Горячая вода поднимается по стояку, соединяется с трубопроводом полотенцесушителей и уходит обратно в бойлер.

Однако, организовать собственную циркуляцию для каждой точки водоразбора (кухонной раковины, умывальника или ванны) невозможно, поэтому вода в отводах от стояка часто остывает.

Решением этой проблемы может стать установка собственного бойлера и монтаж петли рециркуляции. Это эффективная мера, если квартира большая, и приборы расположены далеко от накопительной емкости.

Как происходит проектирование водоснабжения и канализации

Проектированием сетей водоснабжения и канализации занимаются инженеры-проектировщики. Отходить от плана при строительстве не допускается

Проектирование систем водоснабжения и канализации ведут поэтапно. Собирают исходную информацию об объекте: генплан с коммуникациями, геологические характеристики, технические условия. На основе полученных данных формируют техническое задание и составляют проект.

Разработка проекта решает следующие задачи:

  • Расчет водопотребления, требуемого напора воды, объема стоков.
  • Составление плана водоснабжения и канализации.
  • Выбор материалов и оборудования.

Сначала определяют источник питьевой воды: центральный водопровод, колодец или скважина. Если городские сети не подключены, выбирают подходящий способ получения горячей воды: теплообменник, электрический водонагреватель или газовый бойлер.

Назначают место установки септика, если отсутствует подключение к общей канализации. Септик проектируют на расстоянии от 30 м до скважины, а основной канализационный стояк располагают у ближайшей к нему стены. Чертят наружный план водопровода и канализации до точки входа в фундамент здания.

Составляют чертеж внутренней разводки водопроводных и сливных труб с указанием длин, диаметров, точек установки сантехнического оборудования. Проекты разводки сетей многоэтажных объектов выполняют на одном или нескольких вертикальных стояках.

Количество сантехнических приборов и пользователей определяет требуемые напор, потребление воды, сливной объем. Рассчитывают данные характеристики, задают диаметры трубопроводов, параметры насосной станции.

Диаметр основной наружной сточной трубы определяет угол уклона:

  • Ø 110 мм — 0.02
  • Ø 160 мм — 0.008

Архитекторы закладывают в проект возможность модернизации, расширения, ремонта комплекса в будущем. Это позволяет в процессе эксплуатации без лишних затрат устранять поломки, устанавливать новое оборудование.

Готовый проект водоснабжения и канализации содержит поэтажные чертежи, пояснительную записку с расчетами, спецификацию материалов.

Заключение

Правильно спланированная система водоснабжения частного дома, плюс корректно подобранное оборудование и качественный монтаж всех элементов позволяют эксплуатировать систему на протяжении многих десятков лет, без каких-либо платежей и особых проблем.
