Водяной теплый пол своими руками: устройство и монтаж теплого водяного пола, пошаговая инструкция

Теплый пол и финишное покрытие

Лучше всего система теплого водяного пола сочетается с укладкой под керамогранит и плитку.

  • Во-первых, оба материала прочны и долговечны.
  • Во-вторых, они не выделяют вредных веществ при нагреве.
  • И в-третьих, подогрев отлично дополняет плитку (материал сам по себе холодный), и по ней можно ходить даже босиком благодаря высокой теплоемкости.

Конечно же, теплый пол можно делать и под ламинат, под линолеум, ПВХ-плитку и даже ковролин, при наличии специальной пометки.

Но, к примеру, ковролин нагревать нет смысла, и нельзя превышать температуру поверхности выше 31°С, согласно СНиП 41-01-2003. Иначе это спровоцирует выделение вредных веществ.

ЗоныТемпература пола, °С
Жилые помещения26°С (средняя)
Помещения с повышенной влажностью31°С (средняя)
Нежилые помещения31°С (средняя)
Над трубой35°С (максимальная)
Паркетные и ламинированные полы27°С (максимальная)
Постоянное пребывание детей (согласно санитарным нормам ВСН-49-86)24°С (максимальная)

Устройство и основные особенности установки

Принцип устройства подогреваемого водой пола следующий: к отопительному котлу или системе центрального отопления подключаются трубопроводы, по которым горячая вода подается в систему уложенных спиралями по перекрытиям труб, а отвод отдавшей тепловую энергию воды осуществляется по обратному трубопроводу снова в отопительную систему.

Работы следует выполнять в такой последовательности:

  1. выравнивание поверхности, гидроизоляция (защита от протечек), теплоизоляция, укладка армирующей сетки по слою фольги;
  2. укладка труб одним из методов (змейкой или спиралью);
  3. устройство распределительных узлов;
  4. присоединение к котлу или отопительной системе труб под подачу горячей воды и обратного трубопровода;
  5. опрессовка и установка запорной арматуры;
  6. испытание системы;
  7. заливка труб по комнатам раствором (бетоном) или настилка доской;
  8. устройство чистого полового покрытия.

Начать укладку водяного теплого пола своими руками следует с устройства стяжки, выравнивающей поверхность основания по горизонтали. Далее обязательно предусмотреть гидроизоляционный слой для предотвращения замачивания нижерасположенных помещений в случае повреждения трубы и утечки воды из системы.

В качестве защиты от влаги может быть использована полиэтиленовая пленка или специальные гидроизоляционные материалы.

Теплоизолирующему слою нужно уделить особое внимание. В помещениях подвала или первого этажа теплопотери составляют существенную долю, поэтому и толщина теплоизолирующей прослойки должна быть не менее 20-25 см

На втором и вышерасположенных этажах вполне достаточно слоя толщиной в 50 мм.

Утеплителем могут служить:

  • пенополистирол;
  • минеральная вата;
  • стекловата;
  • пробка техническая;
  • базальтовые плиты и др.


специальные утеплители с углублениями для прокладки труб

Утеплитель обязательно покрывают слоем фольги, которая служит отражателем тепла и увеличивает теплоотдачу. Армировать основание под трубы желательно с серьезным подходом, так как через год-другой утеплитель прогнется местами, а то и вовсе раскрошится, и вся работа пойдет насмарку.

Заливку стяжки выполняют толщиной 50-60 мм, материал – раствор марок 100-150 или бетон литой М-300, только непременно с добавками пластификаторов, что предотвращает растрескивание.

При нагревании масса стяжки расширится, и во избежание трещин нужно сделать деформационный шов; удобнее всего для этого оставить по периметру зазор в 1-1,5 см, который следует заполнить упругим материалом. Вместо этого до начала работ рекомендуется проклеить по периметру демпферную ленту.

Нишу в стене выбивают размером приблизительно 60х40х10 см, в зависимости от количества трубопроводов, которые будут там располагаться. В продаже есть готовые коробки, специально предусмотренные для таких случаев, с комплектом всего необходимого.

Шаг 3. Установка отражающей пленки

Приобретайте ту, которая имеет разметку в виде квадратов по 5 мм, это поможет точно контролировать процесс укладки трубопроводов системы. Большинство «советчиков» рассказывают, как эту пленку нужно герметично проклеивать скотчам в местах стыка и по периметру, какая огромная экономия тепла в результате этого получится. Все это неправда, таким способом следует герметизировать паро- и гидроизоляцию, пленка никакого тепла не сберегает. Если вы правильно уложили теплоизоляционные плиты, то терять время на проклейку пленки нет надобности. Наемные бригады занимаются таким делом только по одной причине: это очень легкие работы, а заказчик за их выполнение заплатит неплохие деньги. Клейте швы лишь в том случае, если на бетонном основании нет гидрозащиты из полиэтиленовой пленки.

Поверх пенополистирола уложена пленка и арматурная сетка

Хотя, как показывает практика аварий с тепловым полом, любая гидрозащита в этих случаях имеет нулевой эффект. Вода будет повышать свой уровень до тех пор, пока не найдет щель для протечки. А найдет она ее обязательно, будьте уверены. Если вы сделали идеальную многослойную гидроизоляцию и она вниз никак не уйдет, то появится вверху. Какая разница что придется ремонтировать, – потолок нижнего этажа или пол верхнего? Чем раньше обнаружится протечка, тем меньше вреда всем конструкциям. Если вода длительное время будет подмачивать стены, то на них обязательно появится грибок и т. д

Во время монтажа теплого пола с водяным отоплением главное внимание нужно обращать на герметичность системы, а не проклейку швов пленки скотчем

Термограмма выявила место утечки в системе теплого пола

Обзор технических характеристик

Система водяного тёплого пола состоит из контура и блока управления. Первые располагаются под напольным покрытием, второй чаще встраивается в ниши с открытым доступом. Применяется такой вид отопления в качестве основного или дополнительного источника тепла.

Наиболее эффективным вариантом считается вариант тёплого водяного пола под плиткой или ламинатом. Ковровые покрытия обладают низкой проводимостью, поэтому они выступают в роли барьера между системой и воздухом.

Преимущества и рекомендации

Тёплые полы в отличие от радиаторов отопления согревают воздушные массы по всей площади помещения до 1,7 м в высоту. Выше показатели будут в районе источника тепла, а не под потолком. Это говорит о большей продуктивности встраиваемых в перекрытие систем, чем у других обогревателей.

Эффективность обогрева помещения у разных систем отопленияИсточник floorheatmoshiriba.blogspot.com

Если сравнивать монтаж тёплого пола электрического и водяного, то второй обойдётся заметно дороже. Но для получения одного и того же результата электроэнергии уйдёт больше, чем природного газа или твёрдого топлива. Поэтому водяной пол выгоднее примерно в 5 раз и чаще применяется в качестве основного источника тепла.

Радиаторы для поддержания температуры воздуха в диапазоне 20-25 0С нагреваются не менее чем до 60 0С. Вода в системе тёплого пола доводится до 35-45 0С. Это также говорит о том, что такой вид отопительной системы можно считать одним из самых экономически выгодных. Экономия будет составлять до 40 %.

В пользу водяного тёплого пола стоит отметить и тот факт, что на относительную влажность воздуха система оказывает минимальное влияние, то есть сушка воздуха не происходит. Нет активной циркуляции пыли. А также отсутствует электромагнитное поле, которое сказывается на самочувствии человека негативным образом.

Так как теплый пол имеет скрытую систему монтажа, нужно уделить серьезное внимание выбору труб для него. Трубы должны обладать высокой износостойкостью, пластичностью, долговечностью и небольшим весом

Всем этим характеристикам, например отвечают трубы от производителя Lammin.

Недостатки и последствия

Нарушения в процессе монтажа водяного тёплого пола приводят к протечкам и ремонтным работам. Поэтому установка водяного тёплого пола занимает много времени. Этот факт нередко относят к минусам, но торопиться здесь нельзя.

Чтобы выявить утечку, придётся вскрывать стяжкуИсточник www.auckland.plumbing

Если планируется укладка тёплого пола в стяжку, то перекрытие заметно утяжеляется (до 15 % от изначальной массы)

Важно предусмотрительно провести расчёты. Не каждый фундамент или несущие конструкции справятся с такой нагрузкой.

Как сделать тёплый пол в квартире? В многоэтажном доме с центральным водоснабжением установка системы обязательно сопровождается согласованием с обслуживающими инстанциями. Подключение производится к водопроводу. Происходит увеличение гидравлического сопротивления, которое рассчитано на вертикальные, а не на горизонтальные системы. В итоге в соседних квартирах сверху возникнут проблемы с отоплением, может выйти из строя центральная система в целом. Поэтому получить разрешение на монтаж тёплого пола удаётся далеко не всегда.

Блок управления включает в себя несколько элементов. Их установка, настройка и обслуживание стоят дорого. Но в общей массе затраты окупаются результатом.

Блок управления тёплым поломИсточник i.pinimg.com

В качестве финишного напольного покрытия не рекомендуются такие материалы, как линолеум, ковролин, палас. В список входит и ламинат. Но существуют марки, которые допускаются для укладки. На упаковке должен быть соответствующий знак: водяной тёплый пол

Важно не путать с электрическим, так там параметры немного отличаются

Требования к помещению

Устройство водяного тёплого пола отбирает по высоте от 8 до 20 см пространства. Поэтому дверные проёмы должны быть выше 2,1 м, а потолки не менее 2,7 м.

Важно, чтобы несущие конструкции и фундамент справлялись с нагрузкой, которая образуется от строительных материалов и теплоносителя. Перепады на основании допускаются в пределах 5 мм, чтобы не возникало возникновение воздуха и повышение гидравлического давления.. Эффективное отапливание помещения водяной системой возможно только при теплопотерях до 100 Вт/кв

м. А значит, окна должны быть вставлены, стены оштукатурены, проведены меры по изоляции конструкций.

Эффективное отапливание помещения водяной системой возможно только при теплопотерях до 100 Вт/кв. м. А значит, окна должны быть вставлены, стены оштукатурены, проведены меры по изоляции конструкций.

Полистирольная схема

Полистирольная система теплого водяного пола

Более современный метод, бетонную стяжку делать нет надобности. Такая схема значительно ускоряет монтажные работы, позволяет использовать систему не только во время нового строительства, но и в период выполнения капитального ремонта здания. За счет минимальной толщины всех слоев удается уменьшить потери помещения по высоте, минимизировать нагрузку на перекрытие.

Полистирольная система

Схема предусматривает встраивание в полистирольные плиты алюминиевых пластин, в которых фиксируются трубы. Толщина плит позволяет прятать в них трубы диаметром до 20 мм.

Фрагменты монтажа полистирольной системы

Системы сверху накрывается гипсоволокнистыми плитами. Не рекомендуется пользоваться фанерой или ОСП, они имеют недостаточную теплопроводность, что понизит эффективность отопительной системы. Гипс отлично проводит тепло, а добавление синтетических волокон делает его достаточно прочными. Поверх этих плит можно класть финишное половое покрытие.

Полистирольная система может иметь основание толщиной от 15мм до 70мм

Расчёт и выбор материалов

Каждое помещение требует выполнения отдельных расчётов, позволяющих определить количество расходных материалов на основе учёта протяжённости труб, а также шага при их установке. Целесообразно с этой целью применить специальные компьютерные программы или использовать готовую проектную документацией, разработанную специалистами.

труба теплого пола

Самостоятельные расчёты мощности относятся к категории сложных, что обусловлено необходимостью учитывать массу параметров и нюансов. Даже мелкие недочёты могут спровоцировать недостаточную или неравномерную циркуляцию воды по контуру, а в некоторых случаях возможно образование локальных участков утечки тепла.

Проведение расчётов строится на использовании нескольких параметров:

  • площадь помещения;
  • характеристики материала, использованного для возведения стен и перекрытий;
  • наличие и категория теплоизоляции помещения;
  • вид теплоизолирующего слоя под самой системой;
  • материалы напольного покрытия;
  • характеристики и параметры труб в системе;
  • температурные показатели воды на входе в систему.

Наиболее ответственным этапом перед приобретением материала является грамотный выбор теплоносителей, представленных в такой системе трубами. Популярностью пользуются следующие виды:

  • сшитый тип полиэтиленовых труб. Получаются под высоким давлением и характеризуются высоким уровнем прочности. Оптимально устойчивы к любым видам механических повреждений, температурных перепадов и нестабильности давления;

  • трубы металлопластиковые. Прекрасно сочетают основные положительные качества стали и полимеров. Не подвержены образованию ржавчины и устойчивы к неблагоприятным внешним воздействиям;

  • медные трубы с пластиковой оболочкой. Характеризуются максимальной долговечностью, что обусловлено использованием в процессе производства высокопрочных металлов.

Шаг 1. Подготовка основания

Главное внимание нужно уделять неровностям. Хотя пенополистирол имеет неплохие показатели физической прочности, длительные нагрузки в отдельных местах становятся причиной его деформации

Соответственно, деформируется система трубопроводов, верхняя стяжка «провисает», появляются дополнительные и ненужные усилия на излом. В самых неприятных случаях эти явления могут достигать критических значений и негативно влиять на финишное половое покрытие. Как следствие – придется делать сложный ремонт.

Выравнивание бетонного пола

Есть еще один нюанс, на который нужно обращать внимание во время подготовки основания. Имеется в виду место фиксации демпферной ленты к стене

Для того чтобы избежать появления ненужных воздушных «карманов» в месте примыкания ленты, стену нужно выровнять. Можно использовать шпатель, но если у вас есть достаточный опыт строительных работ, то вы отлично сделаете это и мастерком, получится намного быстрее.

Выравнивание стен – фото

Электрический пол

При установке электрического теплого пола важно понимать, что их есть два вида:

Конвекционный пол, где основным элементом является нагревательная спираль. Она раскладывается на ровное покрытие пола, предварительно накрытое теплосберегающим материалом.

Вследствие прямого контакта она передает свое тепло на пол. Бывает двух разновидностей:

  • греющий кабель с диаметром от 5 мм до 8 мм уложенный в стяжку от 3 до 5 см, его рекомендуется использовать в наливном покрытии;
  • нагревательные маты — это более тонкий электрический кабель диаметром 2,5 — 4 мм, укладывается в стяжку до 10 мм или плиточный клей.

Инфракрасный пол выкладывается на утепленную поверхность, и передает свое тепло другим предметам путем инфракрасных излучений. Является самым экономичным изделием и может устанавливаться на потолке.

Смесь для заливки стяжки

Заливка пола или стяжка – процедура, требующая большой внимательности и аккуратности. Избежать растрескивания пола при высыхании и в ходе функционирования системы можно, тщательно соблюдая температурный режим и строго следуя инструкции по приготовлению растворов.

Для заливки применяют готовые самовыравнивающиеся смеси для теплого пола или самостоятельно замешанные на бетонной основе.

В первом случае смеси изготавливаются на основе гипса, требуют разведения водой до консистенции сметаны. Срок сушки пола в таком случае составляет от 3 до 5 дней. В этот период рекомендуется минимизировать влажность воздуха.

От применения данных растворов для стяжки пола в помещениях, постоянно подвергающегося воздействию воды (ванная, погреб) лучше воздержаться.

Самодельные смеси изготавливаются на основе цемента. Рекомендуемая марка – М300 и выше. Состав смесь имеет следующий:

  1. Цемент – 1 часть.
  2. Песок мелкозернистый – 4 части.
  3. Вода. Добавление воды производится до тех пор, пока смесь не приобретет консистенцию теста. При внесении воды необходимо постоянное перемешивание.
  4. Пластификатор. Он облегчает проведение стяжки, вносится в концентрациях, рекомендуемых производителем, в пределах от 1 до 10% от объема.
    Критерием правильной консистенции смеси является возможность лепить из нее комки, которые не рассыпаются и не растекаются. Если пластичность состава не достаточна – шарик трескается, значит, жидкости в смеси мало. Если смесь слишком жидкая – необходимо добавление песка с цементом.

Перед заливкой периметр помещения обтягивают демпферной лентой, которая служит для шумоизоляции, предотвращения растрескивания пола при нагревании.

Трубы и кабеля закрепляют жесткими хомутами.

Стяжка производится при температуре воздуха от 5° до 30° (ряд профессиональных смесей допускают укладку при более низких температурах, они имеют особую маркировку).

Максимальная площадь для единовременной заливки – 30 кв м. Большие пространства лучше разделить на участки. В местах деления поверхности на участки на трубы надеваются защитные гофрированные шланги.

Срок годности готового раствора составляет 1 час, по истечению которого использовать его нельзя.

Заливку одного участка производят оперативно и в один прием.

Сразу после процедуры смесь стоит проколоть в нескольких местах шилом или тонкой спицей, чтобы обеспечить выход пузырьков воздуха. Для этих же целей и дополнительного выравнивания применяют игольчатый валик или жесткую щетку. Игла должна быть длиннее толщины слоя раствора.

Сушка самодельных смесей происходит в течение 20-30 дней и имеет ряд особенностей:

  1. Недопустимы резкие перепады температуры в помещении, воздействие прямых солнечных лучей. Это чревато неравномерным высыханием и последующей деформацией.

Поверхность пола лучше накрыть полиэтиленовой пленкой и периодически (раз в несколько дней) смачивать жидкостью.

После высыхания рекомендуется включить систему отопления на несколько часов в режиме умеренной подачи тепла.

Рекомендуемая влажность воздуха – 60-85%.

Перед укладкой плитки, линолеума, паркета или деревянного настила обогрев необходимо выключить.

При использовании материалов, склонных к растрескиванию и набуханию влажность воздуха необходимо понизить до 65%.

Плитка укладывается на плиточный клей, ковролин, линолеум и ламинат непосредственно на стяжку.

Самостоятельный монтаж теплого водяного пола возможен только при наличии достаточного количества времени, аккуратного и четкого соблюдения всех инструкций и правил.

Предлагаем посмотреть видео, подробно рассказывающее о монтаже водяных теплых полов:

Можно ли укладывать водяной пол под плитку?

Не только можно, но даже нужно.

Ведь при наличии нагревателя в конструкции пола главный недостаток керамической или каменной плитки — высокая теплопроводность — превращается в преимущество.

Вспомните: в обычных условиях плитка всегда является холодной на ощупь, отчего ходить по ней босиком крайне некомфортно.

Такой эффект объясняется именно высокой теплопроводностью — материал активно отбирает тепло кожи и та чувствует холод.

Если же внутри пола устроен подогрев, то тепло, благодаря той же высокой теплопроводности, будет беспрепятственно поступать в помещение.

Таким образом, система «теплый пол» (ТП) будет работать с предельной эффективностью. В этом отношении с плиткой не сравнится ни какое другое напольное покрытие.

Общие требования к монтажным схемам

Помещение следует разбить на участки в зависимости от конфигурации. Нарисовать на бумаге предварительный эскиз схемы отопления. При этом нужно выполнить два условия: количество отопительных труб на каждом участке должно быть примерно одинаковым, резких поворотов по возможности не допускать. Максимальная площадь одного участка не может превышать ≈20 м2, длина труб на нем не более 100 м. Конкретные значения зависят от мощности насоса и технических характеристик отопительных труб.

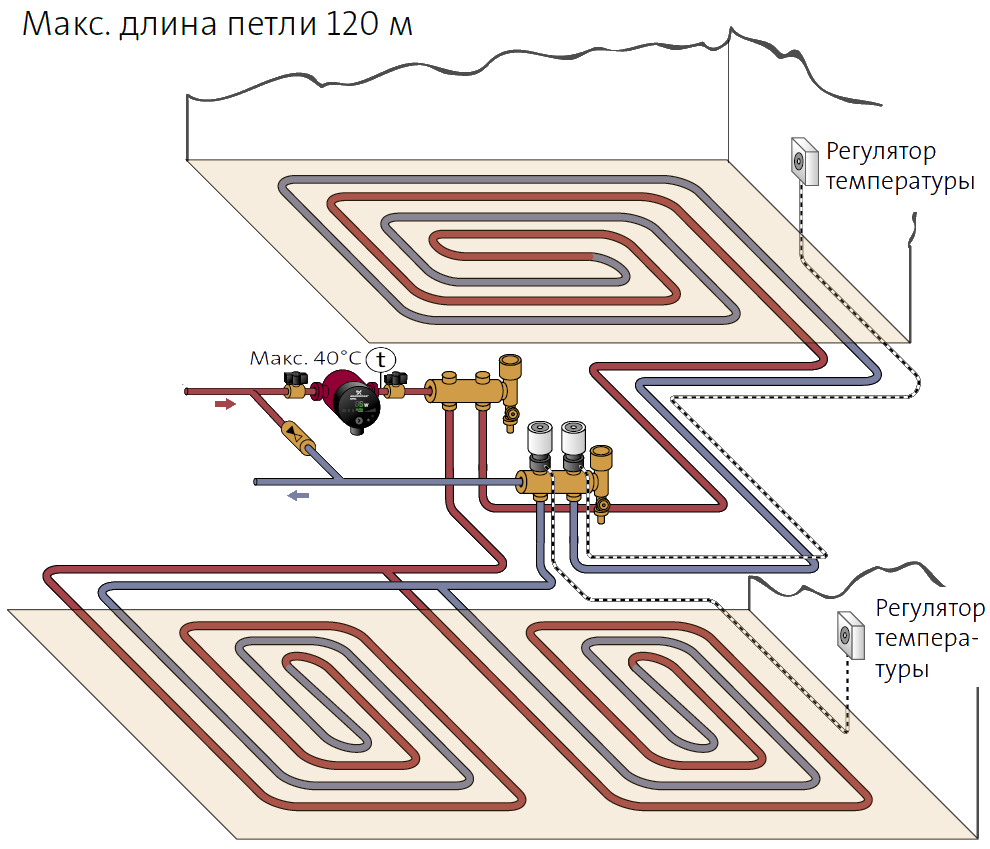

Схема подключения к котлу водяного теплого пола

Монтажные схемы можно составлять из пластиковых (самый дешевый и довольно долговечный вариант), гофрированных нержавеющих (по всем параметрам занимают средние позиции) и медных (самый дорогой и самый надежный вариант) труб.

Трубы для теплого пола

Гофрированные трубы из нержавейки

Далее нужно нарисовать на бумаге схему расположения труб, при этом принимаются во внимание вышеописанные условия. Расстояние между трубами 15–30 см в зависимости от необходимой температуры внутри помещения

При этом следует иметь в виду, что половые покрытия не могут нагреваться более + 30°С.

При составлении схемы обязательно надо выполнять еще одно условие. В помещении каждый контур должен иметь одинаковую длину труб и приблизительно одинаковое количество изгибов. Схемы предусматривают укладку трубы спиральным методом, зигзагом и змейкой, допускается использование в одном помещении нескольких способов, все зависит от особенностей конфигурации пола. Вблизи окон рекомендуется увеличивать плотность укладки отопительных труб, в противном случае под ними пол будет значительно холоднее.

Схема подключения теплого пола

Расход трубы в зависимости от шага

Длина каждого контура увеличивается примерно на два метра, они потребуются для подводки к стояку. Если с пластиковыми трубами можно немного ошибаться, то медные стоят слишком дорого, чтобы резать их на куски, непродуктивные отходы увеличивают стоимость отопительной системы. Не исключено, что придется рисовать несколько эскизов, менять вид и размеры контура. Если знаний совсем мало, а с геометрией в школе были проблемы, то профессиональные специалисты рекомендуют взять кусок веревки или тонкой проволоки и выкладывать схемы контуров на основании, менять их расположение, пробовать делать схему змеевиком или спиралью.

Варианты укладки труб

Способы раскладки труб водяного теплого пола

Найдя оптимальное решение, схему расположения контура можно отметить на основании фломастером. Дальнейшая разработка монтажа зависит от типа основания.

Монтаж

Схема подключения

Установка водяного теплого пола всегда начинается с монтажа коллекторного шкафа. Ставят его с таким расчетом, чтобы расстояние до трубопроводов, идущих во все комнаты и из них, было приблизительно равным. Скрыть неприглядно выглядящий шкаф можно, встроив его в стену (несущие стены для этого не годятся). Учтите, что ящик располагают выше теплого пола, в противном случае отвод воздуха окажется заблокирован.

В системе современного образца (за редким исключением) циркуляция обеспечивается насосным оборудованием. Того насоса, который установлен внутри котла, хватает на прокачку воды по площади 150 кв м, даже если здание двухэтажное. Если общая площадь постройки больше, обязательно потребуется ставить дополнительные насосы с расширенными функциями.

Чтобы можно было обслуживать систему отопления, не сливая воду, вход и выход котла оборудуют запорными клапанами. Используя их, вы сможете отсоединить отопитель для ремонта и профилактики в любой удобный момент. При наличии двух и более коллекторных шкафов главную подводящую трассу оснащают разветвителем, сразу за которым встают сужающие переходники.

Присоединение труб к коллектору подразумевает использование обжимающих фитингов, либо евроконусных устройств. Если есть необходимость, можно проводить такие трубы через стены, закрывать их со всех сторон утепляющим слоем вспененного полиэтилена. Когда все части уложены, и каждый блок подсоединен на подобающее ему место, систему обязательно тестируют. Подав в трубы воду, в течение 24 часов держат их под давлением 5 или 6 бар (в зависимости от проектного рабочего значения). Если такая проверка не привела к появлению визуально заметных расширений, можно смело приступать к заливке бетонного слоя.

Заливать стяжку допускается только при подаче жидкости под запланированным давлением. Срок высыхания до готовности составляет минимум 4 недели (в идеальных условиях). Если сверху будет уложена плитка, стяжка должна иметь толщину 30-50 мм, а трубы распределяются на расстоянии 100-150 мм друг от друга. Несоблюдение этих правил, даже если подсоединение всех элементов соответствует норме, приведет к неравномерному накалу разных частей поверхности.

Усадочные швы оборудуются в стяжке обязательно, если:

  • площадь комнаты превышает 30 кв м;
  • есть хотя бы одна стена длиннее 8 м;
  • длина составляет меньше 50 или больше 200% от ширины помещения;
  • конфигурация сложная и причудливая.

Для оформления стяжек допускается использовать цементно-песчаной смеси на базе портландцемента (минимум М-400, а еще лучше применять М-500). Когда в ход идет готовый бетон, его марка должна быть М-350 и выше. Кроме укладки демпферной ленты, арматурную сетку там, где проходит шов, разделяют. Толщина каждого шва составляет 1 см, а верхнюю долю его обрабатывают герметиком. При прохождении в этих местах труб их следует класть только во внешней гофрированной трубе.

К батарее (а равно и к имеющейся системе центрального отопления и горячего водоснабжения) теплый пол подключать нельзя! Это не только вызовет санкции контролирующих государственных органов, но и приведет к нарушению нормальной работы коммунальных систем. Обязательно ставьте автономный отопительный котел, который и станет источником горячей воды в системе. Кроме ручной регулировки, управлять теплым полом можно посредством сервопривода и датчика, либо погодной автоматики.

Поскольку в системе должны быть управляющие и регулирующие компоненты, она обязательно подключается к электричеству. Теплые полы в разных помещениях могут управляться одним терморегулятором только при условии, что теплопроводность у напольного покрытия совпадает полностью. Такая схема требует одинаковой или незначительно отличающейся длины контуров. Терморегуляторы можно подсоединять к электросетям напрямую или через посредство УЗО, что гораздо безопаснее.

Для прокладки силовых кабелей используется либо штроба в стене, либо накладываемая дополнительно защищающая гофра.

Необходимо учитывать, что в момент первичного соединения автоматы должны быть поставлены в положение «выключено». Внимательно смотрите, какой провод, к какой фазе должен подключаться. Альтернативная схема монтажа (без бетонной стяжки) будет разобрана чуть дальше. Пока только скажем, что основными ее вариантами являются помещение труб в пенополистирольные пазы, либо в пазы из дерева. Настала пора посмотреть, как будут укладываться трубы водяного теплого пола.

Технология укладки

Современная технология установки теплых полов подразумевает укладку труб с удержанием их особыми крепежными профилями. Сами профили крепятся к основанию дюбелями или шурупами. Преимуществом такого решения оказывается то, что профиль на производстве снабжают фиксаторами. Вам не нужно тщательно замерять шаг от одного витка до другого и проводить его тщательный расчет. Более простой вариант — крепления на пластиковые стяжки, прижимаемые к армирующей конструкции.

Однако простота такой схемы требует исключить лишнее усилие при стягивании. Следите, чтобы петля оказывалась свободна. Бухту трубы аккуратно разматывают, причем не сразу, а непосредственно в процессе работы. Инструкция производителя всегда предписывает, чтобы изгиб шел аккуратно b по наименьшему возможному радиусу. При использовании конструкций из полиэтилена он составляет чаще всего 5 диаметров трубы. Не пережимайте изделие, если на нем возникла белесая полоса, так как это означает появление залома, который впоследствии легко прорвется и приведет к затоплению.

Установка по схеме «улитка», либо «спираль» рекомендована для крупных помещений, и делает прогрев равномернее. Классическая «змейка» лучше всего проявляет себя в маленьких комнатах, а если требуется подать тепло на напольное покрытие в помещении средней площади, целесообразно предпочесть «двойную змейку», в которой горячая и обратная трубы направлены параллельно.

Какие бы способы не были выбраны, старайтесь сократить количество стыков между трубами, а также число их поворотов. Подобные участки, несмотря на все совершенство современной техники и тщательное исполнение профессионалами, резко увеличивают угрозу протечки. В идеале соединения должны делаться лишь на входе в котел и на выводе из него.

Для присоединения труб, кроме перечисленных выше вариантов, есть еще такие приспособления:

  • притягивающий хомут из полиамида (2 шт на метр);
  • проволока стальная (аналогичный расход);
  • степлер и 2 фиксатора на метр;
  • траки фиксирующие, или планки на основе ПВХ;
  • полистирольные маты;
  • алюминиевые распределяющие пластины.

Правила работы указывают, что независимо от способа удержания труб, их фиксация обеспечивается сетками с квадратной ячейкой 15х15 мм, диаметр проволоки максимум 0,5 см. Введя в систему современные автоматические устройства, можно сделать управление потоком воды, идущим по трубам, не только независимым от человеческого фактора, но и дистанционным.

Окончательный выбор варианта укладки должен происходить с учетом частных свойств помещений и функциональности их отдельных частей. Система «змейка» призвана подавать воду первоначально в холодную область, а только затем на всем остальном протяжении пола, к примеру.
