Способы и правила установки теплых полов

Типоразмеры

Переносные теплые полы могут отличаться размерами и назначением. Вот что предлагают сегодня производители:

  1. Пленка формата 2,8х2 м: отличный вариант для просторной комнаты, дачного домика или детской, где малыши часто играют на полу.
  2. Пленка формата 1,4х2 м: поможет создать небольшую зону комфорта, например, у рабочего стола или в закрытой беседке на время чаепития.
  3. Пленка формата 1,8х0,6 м: этот мобильный нагреватель внешне похож на коврик для йоги или туристический каремат. Незаменимая вещь для ванной комнаты, особенно если ее пол выложен холодным на ощупь кафелем.
  4. Пленка формата 0,8х0,5 м: такой мобильный теплый пол обычно укладывают под ковер в прихожей. Он создаст «тепловую завесу» на входе в жилище и поможет быстро высушить промокшую обувь в ненастный осенний день.
  5. Нагреватель в автомобильном исполнении (0,72 кв. м): предусмотрены усиленная защита от влаги и запитка от аккумулятора или электрогенератора автомобиля. В непогоду этот электроковрик убережет водителя от простуды.

Стандартный размер переносного пола

Высокий спрос на переносные напольные нагреватели привлек в данную сферу множество любителей легкой наживы. Не стоит приобретать дешевые изделия от малоизвестных производителей, особенно, если они выделяют сильный «химический» запах. Даже если электрическая часть такого коврика выполнена сносно.

Некачественный полимер при нагреве будет выделять немалое количество вредных для здоровья человека летучих веществ.

Если вы решили приобрести изделие на рынке или в небольшом магазине, попросите продавца показать сертификаты соответствия требованиям электробезопасности и гигиены.

Пленочный электрический обогрев

Пленочный электрический теплый пол

Конструкция системы базируется на специальной углеродной нагревательной пленке. При включении в сеть, система начинает вырабатывать инфракрасные лучи с параллельным выделением анионов. Функции излучателя в данной системе отводятся специальной пасте на углеродной (карбоновой) основе. Она наносится на материал параллельными либо изогнутыми полосами. В дорогостоящих разновидностях системы паста обычно наносится всплошную, благодаря чему обеспечивается более высокая эффективность обогрева.

Принципиальная схема подключения

Электроэнергия подается посредством медно-серебристых проводников. Главные рабочие элементы системы запаяны слоями полиэстера. Подача питания регулируется при помощи терморегулятора.

Пленочный теплый пол ENERPIA FILM

Пленочные системы широко представлены в ассортименте многих производителей подобной продукции. При выборе марки ориентируйтесь, прежде всего, на репутацию компании-производителя, пользовательские отзывы, а также личные предпочтения. По возможности заручитесь поддержкой специалистов. Знающие люди смогут дать реальную оценку задачам, поставленным перед отопительной системой, и помогут подобрать оптимальный вариант.

Преимущества

Пленочный инфракрасный теплый пол легко смонтировать своими руками

Ключевым преимуществом пленочного электрического теплого пола является его универсальность в плане сочетаемости с финишными отделочными материалами. Поверх такой пленки можно укладывать кафель, линолеум, виниловые панели, а также ламинат, ковролин и др.

Вторым важным преимуществом пленочных систем является возможность обустройства мобильного обогрева на их основе. К примеру, пленку можно прикрепить к тыльной стороне ковра и убирать его при отсутствии необходимости использования обогрева.

Потребление электроэнергии пленочным теплым полом

Недостатки

Во-первых, главный недостаток такой системы заключается в большом числе скрытых контактов. Чтобы дальнейшая эксплуатация теплого пола была эффективной, надежной и безопасной, перед приемом системы в постоянное пользование нужно тщательно протестировать ее работоспособность. Помимо этого, укладка финишного покрытия должна осуществляться в строгом соответствии технологии.

Во-вторых, при обустройстве системы возникает необходимость дополнительных финансовых расходов на покупку коннекторов. Без этих изделий невозможно достичь качественного контакта между проводом и пленкой.

В-третьих, если поверх теплого пола будет укладываться керамическая плитка или другие подобные материалы, придется тратить дополнительные средства на обустройство стяжки. При этом расход клеящего состава тоже увеличивается – его слой не может быть тоньше 1,5 см.

Схема подключения теплого пола к системе отопления: советы и правила монтажа

Решение проблемы с помощью системы водяного пола

Чтобы решить эту проблему, собственник может использовать газовые трехконтурные котлы отопления, предназначенные для прогрева пола, или же спроектировать теплый пол водяной от центрального отопления, а затем наслаждаться комфортом и оптимальным микроклиматом даже в лютые стужи. Среди многих вариантов обогрева дома, подключение водяного теплого пола к системе отопления может стать оптимальным выбором.

Только после проведения ряда расчетов и измерений, можно подобрать оптимальный вариант подключения теплых полов с учетом индивидуальных особенностей дома. После монтажа системы владелец сможет экономить деньги на оплате коммунальных услуг, и продолжительное время использовать в доме эффективный и надежный источник тепла.

Выбор схемы подключения


Наиболее распространенные схемы подключения предполагают спиралевидную укладку труб.

Однако, если необходимо сконструировать водяной пол своими руками в больших комнатах, то можно выбрать вариант укладки труб в виде петель или змейки. В независимости от выбранной схемы, для проведения работ по подключению мастеру потребуется купить гребенку для отопления, коллектор, циркуляционный насос, фитинги, шаровые клапаны, трубы, распределитель отопления и прочее оборудование.

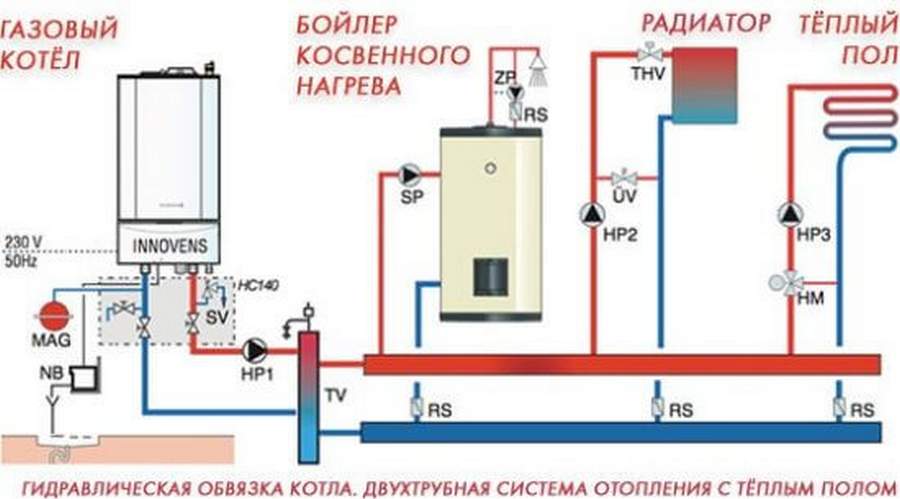

Схема монтажа с использованием системы отопления

В тоже время, жителям частных домов и владельцам квартир с проектами автономного обогрева сделать полноценный теплый пол от отопления своими руками не так сложно, главное придерживаться правильного порядка действий.

Перед тем, как делать теплый пол от отопления, стоит подобрать и обустроить смесительный узел.

После того, как схема собрана, теплоноситель будет циркулировать по контуру теплого пола в следующей последовательности. Сначала циркуляционный насос подает воду в систему теплых полов, затем теплоноситель охлаждается трехходовым клапаном, после чего проходит по всему контуру и возвращается на обратку.

Схема коллекторного подключения

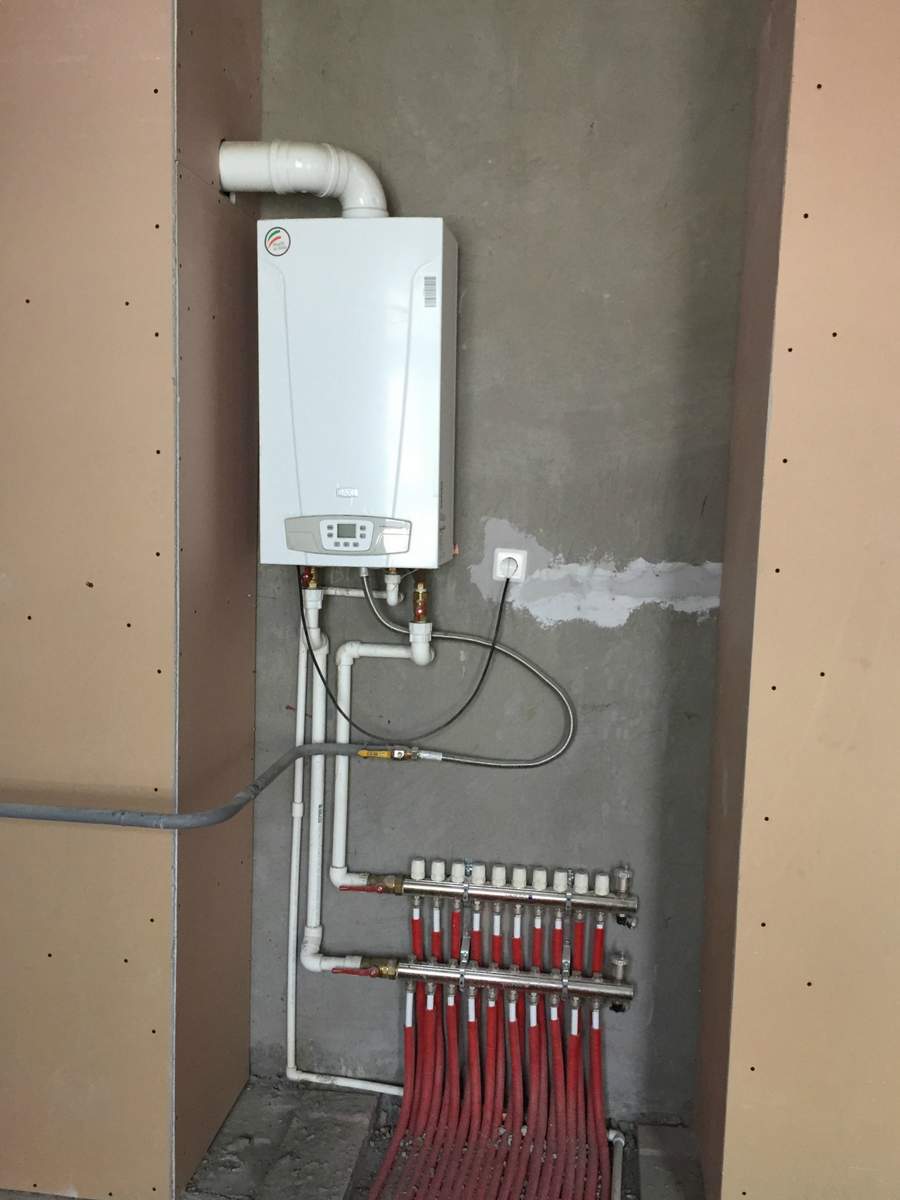

Можно подключить теплый пол от котла отопления и другим методом. Для этого потребуется коллектор и гребенка. Схема подключения предельно проста и подразумевает всего несколько этапов.

На первом этапе потребуется гребенка для отопления цена которой зависит от модели. С ее помощью производится соединение труб греющих контуров с коллектором. А второй этап состоит в подключении коллектора к отопительному котлу.

Однако для того, чтобы схема работала с максимальной отдачей, в процессе монтажа необходимо придерживаться некоторых нюансов.

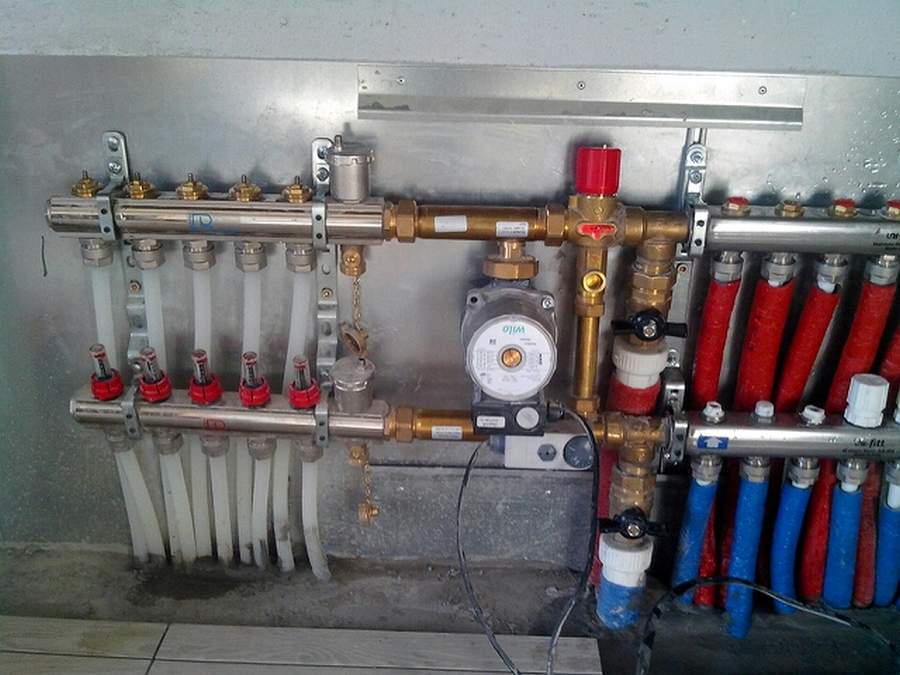

В частности, важно проследить за правильностью монтажа коллектора. Он должен быть установлен с расчетом того, что в дальнейшем трубы отопления можно будет подвести и подключить максимально удобно

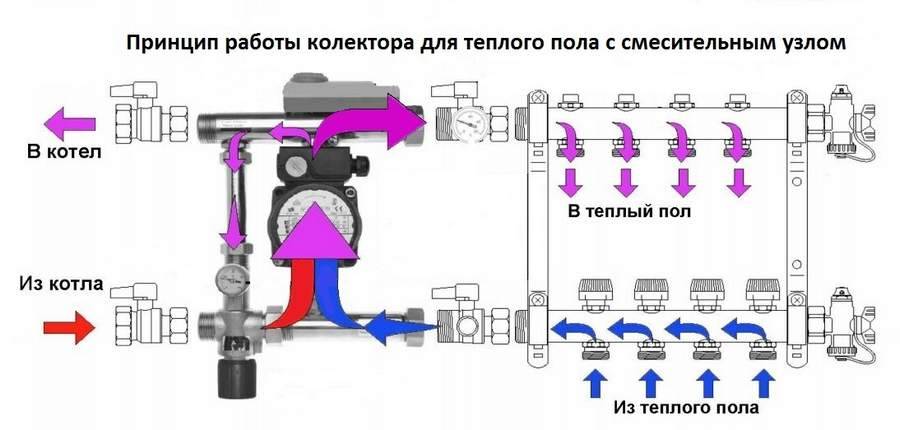

Конструкция коллектора для большей функциональности системы должна включать в себя перечисленные ниже элементы:

  • насос;
  • смеситель;
  • сливной кран;
  • воздухоотводчик.

Для удобства настроек и контроля показателей работы системы, коллектор может быть дополнительно оборудован термостатическими приборами, регулирующими уровень прогрева теплоносителя, циркулирующего в контуре.

Принятие окончательного решения

После изучения всех нюансов, собственник, желающий установить теплый пол отопления схема которого будет подобрана в соответствии с индивидуальными особенностями здания, может приступать к непосредственному монтажу отопительных приборов.

К их подбору также важно предъявлять особые требования, в частности качественные системы трубопроводов, долговечные модели циркуляционных насосов и износостойкие элементы трубной арматуры, используемые при монтаже теплых полов, станут залогом надежной и бесперебойной работы системы отопления. При правильном выборе системы труб и схемы их подключения, в доме всегда будет сохраняться комфортный температурный режим и здоровый микроклимат, а собственник дома сможет с легкостью настраивать систему на наиболее приемлемый режим работы

При правильном выборе системы труб и схемы их подключения, в доме всегда будет сохраняться комфортный температурный режим и здоровый микроклимат, а собственник дома сможет с легкостью настраивать систему на наиболее приемлемый режим работы.

Электрический теплый пол своими руками технология монтажа

Монтаж теплого пола следует начать с устройства места установки терморегулятора и прокладки к нему штроб для электрических кабелей. Посадочное место блока управления представляет не что иное, как обыкновенное гнездо с пластиковой коробочкой, в которое устанавливают розетки и выключатели. Определившись с местом установки терморегулятора, с помощью специальной коробки высверливается посадочное место. От него прокладывается штроба к распределительному щитку и к полу.

Следует понимать, что схема подключения электрического теплого пола предусматривает его подсоединение не в распределительную коробку, а непосредственно к квартирному электрощитку. Систему подогрева пола в обязательном порядке необходимо посадить на отдельный автоматический выключатель. С учетом всего этого и нужно выполнить прокладку штроб.

После того как штробы готовы, можно устанавливать пластиковый подрозетник (в отверстие он крепится с помощью алебастра), прокладывать в него кабели подачи питания и приступать к укладке нагревательного мата.

Прокладка проводов для электрического теплого пола фото

С нагревательными кабелями дела обстоят довольно просто. Чтобы покрыть полметровой полосой всю обогреваемую площадь, мат необходимо научиться разрезать особым образом. Раскатав его на необходимую длину, в сетке, на которой крепятся кабели, делается разрез, после чего вы сможете развернуть мат в любом направлении, в том числе и в обратном. Вот так змейкой с учетом рельефа местности и раскладываются все нагревательные кабели. После того, как мат будет полностью расстелен, сетка крепится к основанию пола клеем для кафельной плитки.

Пока нагревательный мат присыхает к полу, самое время заняться прокладкой холодных кабелей и монтажом температурного датчика – последовательность этих работ роли не играет. Начнем с холодных кабелей. Основное условие, которое необходимо выдержать при их прокладке к месту установки терморегулятора – это непересекаемость проводов, они должны идти параллельно друг другу и ни в коем случае не пересекаться. Крепятся холодные кабели алебастром, а их концы выводятся в коробку терморегулятора.

Устройство электрического теплого пола

Теперь о термодатчике – здесь также особых сложностей не должно возникнуть. Единственное, что необходимо, так это правильно определить его место установки. Совсем забыл, для его монтажа также необходимо сделать штробу – хотя сам датчик и имеет небольшие размеры, устанавливается он в гофре, конец которой глушится. Это необходимо для того, чтобы была возможность заменить его в случае выхода из строя.

Технология укладки электрического теплого пола своими руками

Штробу придется прорезать от его места установки до терморегулятора. Если штробу не резать, а укладывать как есть, то в процессе дальнейшей облицовки пола придется либо закладывать больший слой клея для кафеля, либо лить чистовую стяжку толще. Теперь о месте установки термодатчика. По большому счету, его можно установить в любом удобном месте обогреваемого пола с одним лишь условием – он должен располагаться четко между витками нагревательных кабелей. В этом случае его работа будет наиболее оптимальной.

Ну и завершающий этап монтажных работ – это подключение и установка терморегулятора. Как правило, с обратной стороны этого устройства расположены клеммы, на которых с помощью графических символов указано что и куда подсоединять. Кроме того, в инструкции к терморегулятору прилагается принципиальная схема его подключения

На что необходимо обратить особое внимание в процессе подключения и установки терморегулятора, так это на качественное подсоединение проводов – их концы в обязательном порядке необходимо пропаять

Установка терморегулятора электрического теплого пола

Вот так выполняется монтаж электрического теплого пола своими руками

Ну и напоследок хочу акцентировать внимание на том, что по окончании всех работ теплый пол необходимо проверить на работоспособность. Только после этого можно заливать пол финишной и укладывать декоративное напольное покрытие

Если речь идет об облицовке теплого пола кафелем, то его можно укладывать непосредственно на провода, только использовать при этом специальный клей.

Принцип действия стержневых инфракрасных матов

Обогрев пола в этом случае осуществляется с помощью излучателей-стержней, размещенных между двух проводников, расположенных параллельно друг другу.

Продается такая система в рулонах шириной 83 см. Длина матов может достигать 20 метров. А стержни в них расположены с шагом 9 или 10 см. Удобство укладки таких матов достигается за счет возможности разрезать один из проводников по центру между стержнями. Удельная мощность таких матов составляет 130 Вт/м² и 160 Вт/м².


Устройство стержневого инфракрасного теплого пола

Еще одна отличительная особенность данной системы заключается в саморегулировании температуры нагрева. Когда поверхность пола нагревается до требуемой температуры, стержни перестают излучать тепло.

Основным требованием при эксплуатации матов является их помещение в бетонную стяжку толщиной 3 см. В противном случае они теряют способность осуществлять подогрев с самостоятельным регулированием температуры. А в качестве финишного покрытия пола могут использоваться любые материалы.

Сравнение технических характеристик

Все теплые полы в чем-то друг другу выигрывают или проигрывают. Все это зависит от того, где их устанавливать. Ниже представлена сравнительная характеристика электрических полов:

Кабельный полИнфракрасный полНагревательные маты
Обогрев происходит по конвекционному принципу.Обогрев помещения по принципу инфракрасного излучения.Нагрев помещения происходит за счет особых кабелей — одно или двужильных.
Потолок и пол прогреваются неравномерно.Помещение полностью прогревается однородно.Прогрев помещения осуществляется равномерно.
Излучает вредное электромагнитное поле.Отсутствие вредного излучения.Не излучает вредного излучения
В процессе нагрева воздух становится сухим.Воздух ионизируется, что положительно сказывается на здоровье.Экологически чистый электрический пол.
Монтаж производится или в стяжку или при помощи специального клея.Во время укладки можно обойтись без стяжки.Монтаж производится в песчано-цементную смесь или в специальный клей.
Монтаж производится за 3 дня.Устанавливаются за 1 день.В зависимости от площади помещения.
Требуется специальное напольное покрытие — плитка или гранит.Напольное покрытие не играет особой роли и поэтому может быть любым.Покрытие должно обладать хорошей теплопроводностью.
При незначительном повреждении из строя выходит весь участок.Выход из строя одной секции не отражается на работе остальных.При повреждении датчика из строя выходит вся система обогрева.
После монтажа требуется минимум 2 недели, прежде чем начать эксплуатацию.Приступать к эксплуатации можно сразу же после монтажаПосле установки эксплуатировать желательно через 2 суток. Если во время монтажа использовался клей, то пользоваться можно не раньше 7 дней.
Возможна коррозия.Не подвергается коррозии.Устойчив к возникновению ржавчины.
Пожароопасен.Пожаробезопасен.Подвержен воздействию огня.

Самым бюджетным вариантом является пол с электрокабельным нагревом, а более дорогим и качественным — с инфракрасным подогревом.

При полном соблюдении всех рекомендованных условий при монтаже и во время эксплуатации электрические полы прослужат не одно десятилетие.

Преимущества и недостатки карбоновых стержней

Достоинства:

  • быстрый нагрев, равномерное распределение теплового излучения (при наличии отражающей подложки с черновой стороны);
  • высокая надежность конструкции — срок службы не менее 50 лет;
  • удобный монтаж: вы просто отрезаете необходимую длину из рулона, и соединяете поверхность проводами;
  • инфракрасное излучение не оказывает негативного влияния на людей и предметы интерьера;
  • нагревается не воздух, а детали помещения;
  • 100% пожарная безопасность: во-первых, карбон не горит, во-вторых, система замурована в бетоне;
  • система не боится высокой влажности: даже если у вас потоп, после сбора воды нагреватели можно сразу включать;
  • при оставлении жилого помещения без отопления (при длительном отъезде), система не разморозится;
  • так же, как и пленочные панели, стержневой карбоновый пол интегрируется в систему «умный дом»;
  • потребление энергии ниже, чем у кабельных теплых полов;
  • если вы самостоятельно можете сделать стяжку — монтаж карбоновых стержней вы тоже выполните своими руками: экономия на установке.

Комплекты предлагаются в разных ценовых и размерных категориях.

Минусы технологии:

  • для массового применения стоимость слишком высокая;
  • для укладки требуется заливать пол смесью, это уменьшает высоту помещения;
  • ошибка при укладке или неисправность (это маловероятно), не дает шанса устранить проблему: вся проводка под слоем бетона.

Водяной теплый пол

Принцип работы водяного теплого пола, основан на передаче энергии от теплоносителя (горячей воды) окружающему пространству. Горячая вода поступает из центральной системы водоснабжения (в квартире) или от отопительного котла (в бане, в частном доме). Трубы укладываются под полом по особой схеме, в результате чего, напольное покрытие равномерно нагревается. При наличии надежной и бесперебойной подачи теплоносителя, систему водяного теплого пола можно применять как основная сеть отопления дома, демонтировав радиаторы, что существенно улучшит внешний вид помещения и увеличит его полезную площадь.

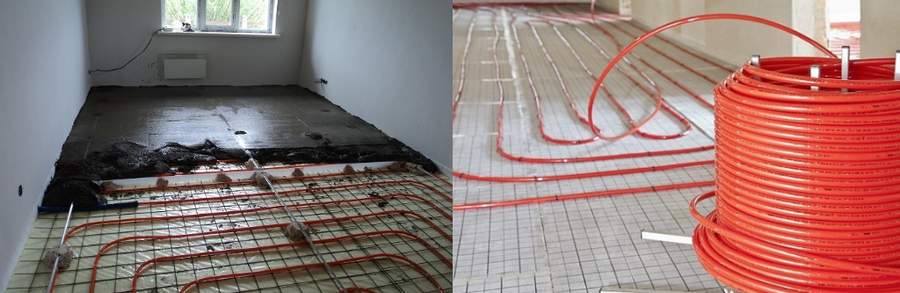

Способы укладки нагревательных труб

По способу укладки, различают две системы водяных теплых полов:

  • В бетонную стяжку. Самый правильный по технологии вариант. Уложенные в пространство под полом, трубы заливаются песчано-цементной смесью с добавлением пластификаторов, что обеспечивает надежную защиту труб от повреждений в результате механических повреждений и обеспечивает высокий коэффициент полезного действии всей отопительной системы. Прогреваясь, бетон, представляет собой равномерно разогретую поверхность, что обеспечивает комфорт жителей дома, так как отсутствуют не прогретые участки напольного покрытия;
  • Под деревянный пол. Недорогой, по сравнению с укладкой в стяжку, способ. Трубы укладываются между лагами под черновой пол. Применяется при невозможности произвести заливку бетоном (второй этаж в деревянном доме) или по финансовым причинам. Этот вариант менее эффективен с точки зрения обогрева помещений.

Система труб разводится по заранее установленным схемам:

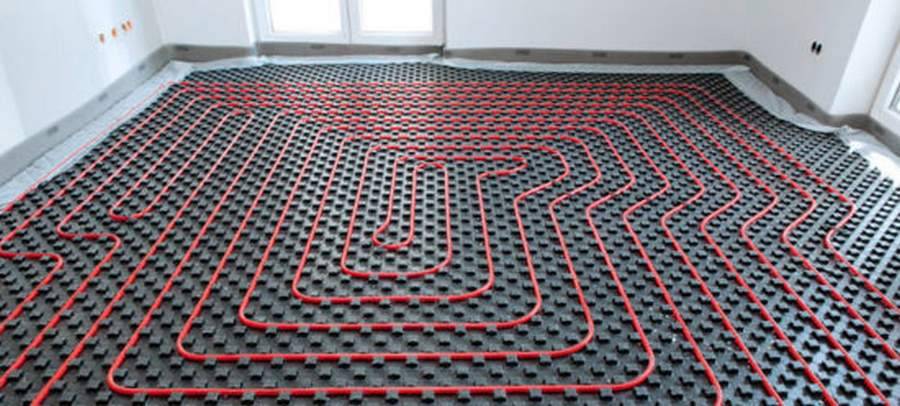

  • Двойная спираль. Применяется в холодных или обладающих большим объемом помещениях. Принцип действия основан на том, что теплая труба пересекается с более холодной, что обеспечивает эффективный и равномерный прогрев всего помещения;
  • Змейка. Используется в помещениях средних размеров. Теплоноситель поступает, по трубам, от внешней стены к внутренней, зигзагами;
  • Двойная змейка. Применяется при невозможности обеспечить равномерный прогрев одинарной «змейкой». Трубы укладываются двойным зигзагом, когда вводная труба проходит рядом с выходной.

Для изоляции находящегося ниже помещения, применяются теплоизоляционные материалы:

  • Изовер;
  • Вспененный полиэтилен с отражающим слоем. Обладает прекрасными теплоизоляционными свойствами. Применяется в увлажненных помещениях и помещениях, в которых зазор между трубами и черновым полом — минимален;
  • Пенополистироловые плиты. Идеально подойдут для укладки в большое пространство под полом. Этот теплоизолятор сохраняет свои свойства даже в сильно увлажненных помещениях;
  • Минеральная вата. Не рекомендуется к применению в помещениях с повышенной влажностью, так как по мере впитывания влаги, ее теплопроводность увеличивается, а следователь, снижаются теплоизоляционные свойства.

Система водяного обогрева пола, состоит из:

  • Водяной насос. Предназначен для принудительной перекачки теплоносителя по системе труб обогрева пола;
  • Верхний теплопроводящий слой. Обеспечивает равномерный прогрев поверхности и обеспечивает защиту труб от повреждений;
  • Крепежные элементы. Используются для крепления труб к лагам и фиксации изоляционных материалов;
  • Трубы. Обеспечивают перенос теплоносителя по всей площади комнаты;
  • Гидро и теплоизоляционные материалы. Предотвращают утечки воды, служат для уплотнения резьбовых соединений и уменьшения тепловых потерь;
  • «Гребенка» и распределительный узел. Узел, который распределяет теплоноситель по разным контурам теплого пола.

Монтаж теплого пола

Обычно, состоит из этапов:

Демонтаж старой стяжки.

  • Выравнивание пола;
  • По периметру пола закрепляется демпферная лента.

  • Во избежание тепловых потерь основание пола утепляется;

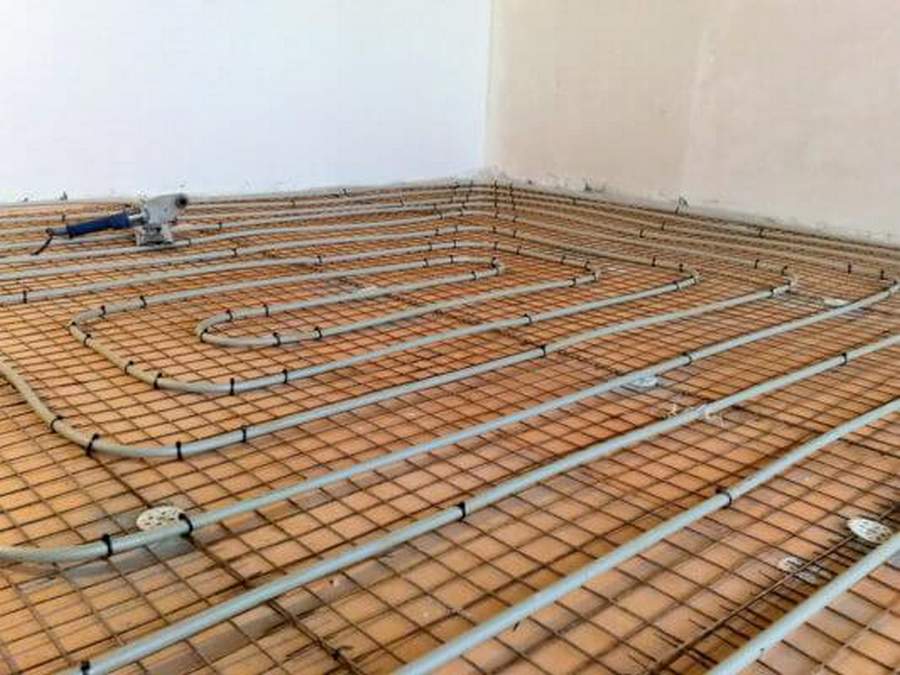

  • Сверху утеплителя укладывается армирующая сетка, к которой в последующем можно закрепить трубу теплого пола (вместо крепежных полос и клипс).

  • Система заливается стяжкой или монтируется прямо под половое покрытие (доски);
  • На одной из стен, рядом с котлом, монтируется распределительный щиток с насосом и гребенками.

Сфера применения инфракрасной пленки

В первую очередь стоит упомянуть, что при помощи инфракрасной пленки утепляются не только полы, но и другие элементы зданий – стены, потолки и пр. Определенный смысл в этом есть, ведь тепло может уходить не только через пол, но и через остальные поверхности.

Помимо жилых помещений, инфракрасный обогрев пола может использоваться в самых разных сферах:

  • Оранжереи и теплицы;
  • Хозяйственные постройки, предназначенные для животных;
  • Технические постройки (мастерские, гаражи и др.);
  • Бани и сауны.

В последнем случае установка инфракрасного теплого пола будет хороша еще и тем, что такое излучение используется для лечения различных заболеваний, и его эффект в сочетании с горячим воздухом будет крайне полезен.

Разновидности электрических полов

Выделяют несколько типов напольных конструкций с электрическим обогревом.

Кабельный

Это самая старая технология, сейчас ее делят на 2 типа – укладка длинного кабеля вручную или применение специальных уже смонтированных с кабелем матов.

Отличия и характеристики такие:

  • Кабель обязательно размещается под стяжкой, поэтому из-за большой нагрузки на перекрытие кабельный пол не подходит для деревянных построек.
  • Проведение заливки бетона замет много времени, а также отнимет полезную высоту помещения, что недопустимо для помещений с низкими потолками.
  • Стоимость кабеля более доступная.
  • Монтаж кабеля сложнее в отличие от матов.


Кабельный утепленный пол с бетонной стяжкой

Данный вид пола имеет одно важное преимущество – возможность монтажа с разным шагом. Около уличных стен можно делать более частые витки, в центральной части комнаты – более редкие

С матом и пленкой сделать так не получится.

Пленочный

Здесь в качестве нагревательного элемента применяется инфракрасная пленка. Она тонкая, в нее уже вмонтированы карбоновые пластины.

Отличительная черта инфракрасного обогрева – оно не передается по воздуху, только живым существам и предметам, которые возвращают ее обратно. Это делает обогрев равномерным. Чтобы правильно подключить, пленку требуется спаять.

Получается, что пленка экономичнее и эффективнее по сравнению с кабельной конструкцией. Также к ее достоинствам относятся:

  • минимальная толщина, которая почти не влияет на высоту помещения;
  • отсутствие электромагнитного излучения;
  • возможность эксплуатации с любой отделкой пола.

К недостаткам относится только высокая стоимость.

Стержневой

Элемент нагревания такого пола – карбоновые стержни, которые встроены в полимерную пленку. Эта разновидность также работает благодаря инфракрасному излучению, но по сравнению с пленкой она прочнее.

Конструкция ставится под любое финишное покрытие, даже под кафель без подложки. Некоторые мастера утверждают, что данный тип обогрева можно монтировать даже под мебель. Стоит он дороже пленки.

Способы прокладки труб

По периметру дома магистрали в такой системе и на первом этаже, и на втором проводятся обычно под полом. Такая «скрытая» система не портит внешнего вида помещений. Однако следует учитывать то, что при такой прокладке, скорее всего, придется использовать нижний способ подключения радиаторов. А при таком методе врезки, к сожалению, батареи работают не в полную силу. Выходом может стать использование байпаса особой конструкции.

В этом случае на «подводящей» трубе перед радиатором врезается металлопластиковый отрезок длины, равной высоте батареи. Присоединение к магистрали производится через него, в верхней части секции. К «обратной» трубе приваривается коротенький вертикальный отрезок. Радиатор присоединяется к нему в нижней точке противоположной секции.

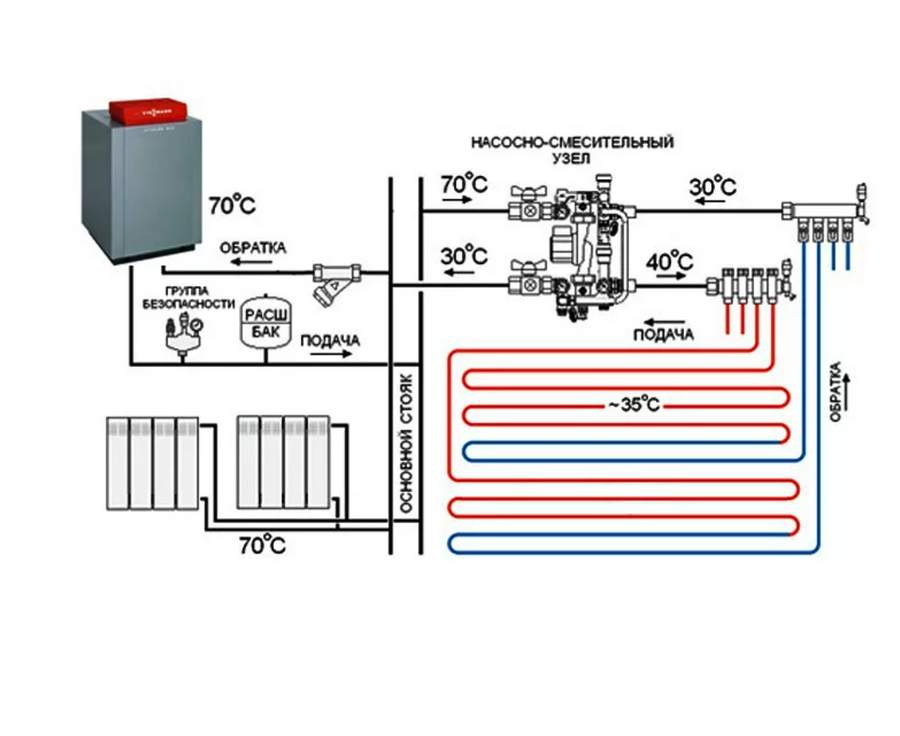

Как работает теплый пол от котла отопления

Спектр работ, который нужно выполнить, чтобы запитать теплый пол от котла отопления ничем не отличается от такового при врезании в централизованную трассу

Требуется только обратить внимание на следующие факторы:

  • Наличие группы безопасности. Если она отсутствует в конструкции котла, то потребуется установка группы согласно нормам проектирования теплотехнических сетей.
  • Врезка коллекторного узла. Этот элемент позволит распределить расход теплоносителя между радиаторами и теплым полом в требуемой пропорции.
  • Установка насоса циркуляции. Если он не встроен в котел, то придется потратить некоторое количество денег на приобретение, что гарантирует эффективность подачи тепла и равномерность его распределения по всем помещениям здания.

Нюанс – любые модификации, проводимые на центральном отоплении должны быть согласованы и сопровождаться определенным набором документов, одним из которых выступает утвержденное и согласованное проектное решение. Покупка котла будет недешевым удовольствием, зато позволит избежать многих неприятностей с разрешительными органами.
