Водяное отопление деревянного дома своими руками с одним и двумя этажами

Как сделать водяной контур для печи своими руками

Решив самостоятельно сделать печь с водяным контуром, следует подготовить чертеж. Для изготовления стенок, которые будут соприкасаться с пламенем, нужно взять листы стали. Лучше всего использовать материал, минимальная толщина которого составляет 5 мм. На наружные стенки воздействует меньшая тепловая нагрузка, поэтому их делают из стали толщиной 3 мм.

Для того чтобы из топливника выходил газ, следует сделать щель. Обратку (выход) и подачу делают из стальной трубы диаметром 40 мм. Подачу вваривают в верхней точке теплообменника, а обратку размещают в нижней. Подключить трубы можно и самостоятельно, но эту работу проще поручить специалисту.

Печь из кирпича можно сделать за неделю. Первый ряд делают сплошным, основание зольной камеры формируют на втором ряду. Здесь будет установлена дверца. Топливник формируют с четвертого ряда. Следует помнить о том, что для монтажа колосников нужно сделать резы в кирпичах.

Теплообменник устанавливают на дно топливника. Дверца топки перекрывается в восьмом ряду. Чугунную плиту устанавливают, когда выкладывают одиннадцатый ряд.

Монтаж трубопровода

Монтаж трубопровода отопления в частном доме заключается в соединении отдельных элементов в единую систему. Выполняют следующие операции:

  • раскладка элементов согласно схеме;
  • сварка или пайка труб;
  • соединение с помощью фитингов;
  • присоединение отопительных приборов.

В виду того, что пластиковые материалы удлиняются при нагреве, устанавливают компенсаторы. Это петля из трубы, которую впаивают в трубопровод на длинных прямых участках. После завершения монтажных работ необходимо провести испытание под рабочим давлением.

Как спаять отопительный трубопровод

Как правильно спаять отопление из пропиленовых труб расскажем далее. При нагревании полипропилена до +260 градусов происходит его плавление, что позволяет соединять отдельные элементы. Это обеспечивается явлением полифузии – взаимопроникновением атомов. Получаем стык двух деталей, не разделенных границей.

Паяльник выбирают в зависимости от вида пайки — стыковой, муфтовой или фитинговой. Он имеет насадки, на которые надевают отрезки соединяемых труб или трубу и фитинг. После нагрева их плотно соединяют и выдерживают 4-6 секунд Время нагрева и остывания соединяемых полипропиленовых элементов зависит от их диаметра. Данные приведены в таблице, которую можно найти в специальной литературе.

Крепление трубопровода к стене

Крепление трубопровода к стене осуществляют с помощью клипс и хомутов. Клипсы обеспечивают неподвижность трубы вдоль оси.

Хомутом крепят к стене, размещая трубы не ближе 20 мм от нее. Крепежные детали располагают на расстоянии не более полутора метра друг от друга. В местах поворота или разветвления труб устанавливают дополнительный крепеж.

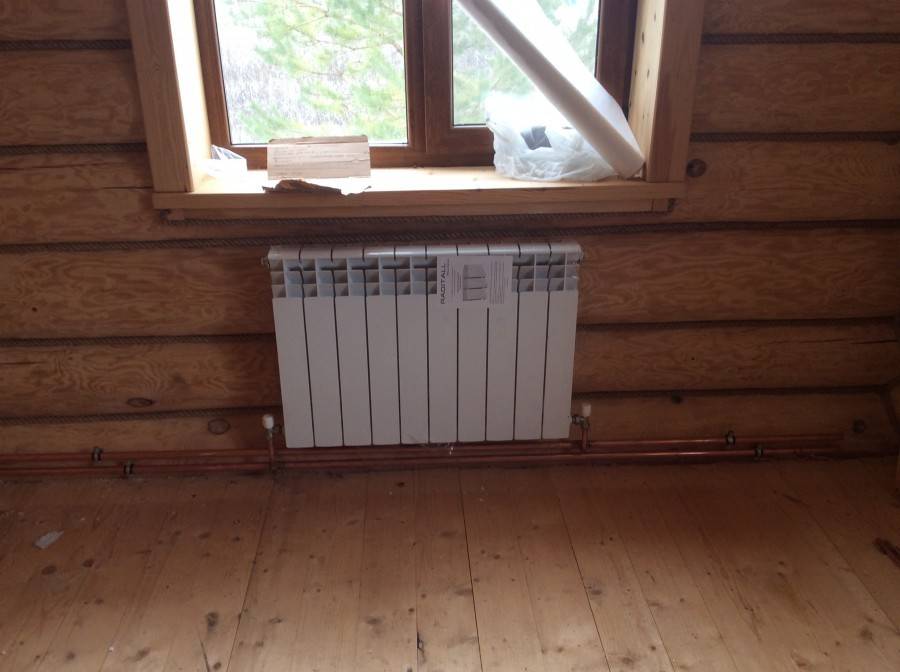

Крепление радиаторов

Радиаторы навешивают на металлические кронштейны, входящие в комплект поставки, и закрепленные к стене дюбелями. Их толщина зависит от веса батареи. Чугунные элементы дополнительно опирают на ножки.

Схемы отопления из полипропилена для частного дома

  • однотрубная или двухтрубная;
  • двухтрубная с горизонтальной разводкой;
  • двухтрубная с вертикальной разводкой;
  • коллекторная.

Однотрубная схема предусматривает прохождение жидкости в одну сторону. Она применяется при последовательном соединении радиаторов. В двухтрубной модели есть линия обратного движения.

Двухтрубная схема с горизонтальной разводкой

В данной схеме полипропиленовые трубы расположены вдоль стены чуть выше уровня пола, что делает их малозаметными и не нарушает эстетику помещения. Это обычная двухтрубная система с нижней разводкой. Чаще всего радиаторы отопления установлены по периметру комнаты.

Схема вертикальной разводки

Вертикальная компоновка используется при отоплении усадебных домов в 2 этажа и более. Нагретая жидкость транспортируется между этажами по стоякам. Компоновка может быть по отношению к радиатору верхней или нижней. Верхняя модель чаще применяется при естественной циркуляции. На каждом этаже можно сделать горизонтальную схему распределения тепла. В данном случае устанавливают один стояк, по которому теплоноситель будет передаваться на каждый этаж.

Использование распределительного коллектора

В модели отопления с принудительной циркуляцией часто устанавливают коллектор. В нем от основного стояка отходит гребенка из труб, их количество равно числу потребителей тепла. На каждой полипропиленовой трубе имеется отдельный вентиль, который отключает определенную линию. Такая система позволяет равномерно распределять тепло, при необходимости снижать температуру в частном доме.

Недостаток – высокая стоимость монтажа, так как увеличивается длина трубопровода и количество фитингов. Однако эксплуатировать ее удобно, есть возможность отдельно отключить поврежденный участок. Сложные коллекторы оборудованы приборами автоматики, которые регулируют температуру теплоносителя, отключают систему при аварийной ситуации.

Одним из способов отопления жилища является водяной теплый пол. Полипропиленовые трубы повсеместно используются для его устройства. Систему водяного подогрева полов подключают к основной отопительной сети.

Организация отопления усадебного дома является сложным процессом. Для выполнения его самостоятельно нужно изучить способы и модели прокладки труб, выбрать подходящие материалы и арматуру. Не лишним будет ознакомиться с проектами отопления жилых зданий, близких по конструкции и размерам к вашему дому.

Просмотров: 1 370

2 Виды конструкций для обогрева дома

Отопление с водой в качестве носителя имеет очень простой принцип работы, а его конструкция состоит из трех основных узлов: нагревательный элемент (котел), трубопровод, по которому проходит жидкость, и радиаторы. Последние нагреваются и отдают тепло окружающей среде. Теплоноситель постепенно остывает и, пройдя круг по системе, возвращается обратно в котел, и цикл повторяется заново.

Регулировать микроклимат можно двумя способами. Первый – настроить котел на нужную температуру, второй – изменить расход теплоносителя в конкретном радиаторе с помощью специального крана. Они устанавливаются на входе каждой батареи. Кроме того, встречается автоматическая регулировка посредством термостата. Если в доме установлена двухтрубная система, тогда перед каждым краном или термостатом необходимо поставить байпас.

Байпас для отопительной системы

Еще системы делятся на естественные и принудительные. В первом случае отопление функционирует независимо от электроэнергии, да и сама конструкция предельно проста. Жидкость течет по трубам за счет разности температур без помощи какого-либо насоса. Горячая вода имеет меньшую плотность и вес, поэтому стремится вверх, а остыв, уплотняется и возвращается назад в нагреватель. Минусы:

  • большое количество труб;
  • диаметр трубопровода должен обеспечить естественную циркуляцию;
  • невозможно использовать современные радиаторы с малым сечением.

В принудительных системах циркуляция теплоносителя происходит за счет работы насоса, а все излишки жидкости попадают в расширительный бак. Для контроля давления предусмотрен манометр. К достоинствам следует отнести небольшой расход теплоносителя. Также тут можно устанавливать трубы любого диаметра, в том числе и малого. Система отличается высокой эффективностью. Недостаток только один – зависимость насоса от электроэнергии.

2 Воздушный обогрев

Принцип работы воздушных установок на базе обычной печи подразумевает передачу потоков теплого воздуха в теплообменнике или котельной установке. Затем воздушные массы оказываются в помещении или воздуховодах. Наличие относительно небольшого пути позволяет сохранить температуру, а также равномерно распределить тепловой потенциал по комнате.

Естественный воздухообмен осуществляется из-за разницы плотности холодного и горячего воздуха. Оказываясь в нагревательной камере, холодный воздух вытесняет горячий в воздуховоды. Применение такого метода не требует наличия электрической энергии, но при слишком интенсивной циркуляции воздуха через камеру прогревания это приводит к разным проблемам. Если система работает на принудительной вентиляции, изменение режима ее работы позволяет легко управлять объемами подаваемого воздуха для определения подходящего микроклимата в каждой части помещения.

В зависимости от способа подачи холодных потоков, системы могут разделяться на две категории:

  1. 1. С полной рециркуляцией. В таком случае нагретые воздушные массы сменяются холодными и концентрируются в одной постройке. Единственным минусом схемы является тот факт, что качество воздуха снижается при прохождении каждого цикла нагрева или охлаждения.
  2. 2. С частичной рекультивацией. Такой вариант подразумевает забор части холодного воздуха с улицы, который смешивается с потоками внутри здания.

Требования к системе отопления

Независимо от того, модернизируется ли старая система или она проектируется «с нуля» в только что построенном доме, первое, с чего нужно начать, — это ознакомление с нормативной документацией. В ней подробно расписано, каким образом оборудование вводится в эксплуатацию, и описываются тонкости и особенности его дальнейшего использования.

Потратив на это некоторое время, можно быть уверенным, что система отопления прослужит далеко не один год. Из года в год требования корректируются и обновляются. Но существуют некоторые принципы, которые должен знать каждый владелец коттеджа. Первое, что нужно обеспечить при монтаже системы отопления, — это взрыво- и пожаробезопасность.


Для безопасной эксплуатации в процессе установки нужно позаботиться о свободном доступе к оборудованию для его чистки и регулярных проверок

В список правил, которые помогут сделать частный дом не только уютным, но и безопасным для проживания, следует включить следующие аспекты:

  1. Температура открытых элементов системы отопления не должна быть выше рекомендованной производителем.
  2. Оборудование и все приборы следует правильно изолировать. Это позволит избежать ожогов, исключить образование влаги и уменьшить тепловые потери. К тому же горячие элементы могут стать причиной воспламенения пыли, газа или аэрозоля в комнате.
  3. При использовании теплоносителя температура последнего должна быть ниже температуры его испарения или самовоспламенения на 20 градусов Цельсия. Например, если в системе используется вода, то нужно предотвращать ее закипание. Отличным решением будет поднятие давления.

Также к системе отопления предъявляются эксплуатационные требования. Ведь любое оборудование должны быть максимально прочным, долговечным, простым в управлении, бесшумным и удобным для ремонта.


Лучше заказывать оборудование у проверенных производителей. Такие компании выпускают действительно качественную продукцию, так как отвечают за нее своим именем

Выбрав котел, радиаторы и трубы, максимально соответствующие перечисленным критериям, можно избавить себя от множества проблем.

Установка водяного контура в дымоход

Теплообменник водяного контура имеет сложную конструкцию. Один из вариантов его размещения — встраивание в дымоход. Печь можно изначально строить со змеевиком, или вмонтировать его в уже готовую конструкцию.

Особенности

Этот способ позволяет использовать тепло, которое быстро и практически бесполезно улетает в трубу. При этом:

  • Решение о установке такого вида контура принимается на этапе проектирования печи. Встроить теплообменник в дымоход уже запущенной в эксплуатацию печи фактически невозможно.
  • Тепло не отбирается у печи, топка раскаляется по максимуму.
  • Степень нагрева теплоносителя регулируется длинной змеевика. Для большого дома — большой змеевик.
  • Срок службы встроенного в дымовой канал змеевика значительно дольше, так как отсутствует контакт с огнем.
  • Требует печи с довольно объемным и сложным дымоходом, что приводит к увеличению размера печи.

Котел в виде бака в дымоход обычно не ставят, предпочитают теплообменник в виде змеевика. Его изготавливают из толстостенных труб (3–5 мм), без швов или с двойной их проваркой. Входная труба расположена в верхней части конструкции, обратка — чаще всего внизу. Трубы свариваются фасками, а не встык. Минимальный промежуток между коленями — 5 см. Сечение труб — от 4 см, чтобы вода не закипала. Более тонкие трубы можно использовать лишь при условии постоянного использования циркуляционного насоса.

В уже готовую печку можно встроить регистр, лишь полностью разобрав дымоход. Для облегчения последующей сборки необходимо заранее зарисовать схему кладки.

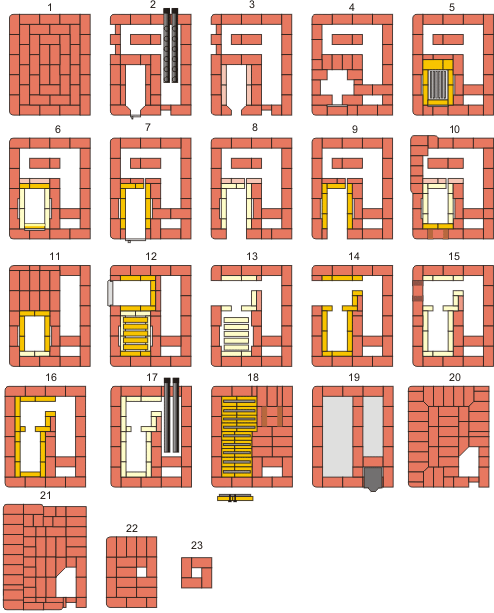

Монтаж с порядовкой

Работу начинают с укладки сплошного основания и второго ряда кирпича, формируя все отделы печи: топку и дымовой канал. Змеевик размещают в дымоходе на самом начальном этапе строительства, устанавливая на кирпичные выступы. Недопустимо соприкосновение регистра со стенкой канала, минимальная щель — 2 см. Далее:

  •  в третьем ряду монтируют дверку поддувала;
  •  четвертом — проверяют ровность стен с помощью отвеса;
  •  пятом — кладут зольник, ставят колосники и начинают выполнять футеровку топки шамотным кирпичом;
  •  шестом — закрепляют дверцу поддувала;
  •  седьмом — дверцу топки;
  •  с восьмого по шестнадцатый ряд выкладывают в высоту наружные стенки, топку, дымоход;
  •  в семнадцатом окончательно закрепляют змеевик, строго соблюдая вертикаль;
  •  в девятнадцатом накрывают змеевик металлической плитой;
  •  в последующих рядах делают перекрытие печи, оставляя проем с дверкой для чистки теплообменника.

Тепловой насос

Пожалуй, если провести сравнение разных систем отопления дома, то данный способ создания комфортной температуры в доме является наиболее дорогостоящим в плане оборудования и монтажа. Да и найти специалиста, который правильно и качественно создаст отопительную систему, работающую с таким насосом довольно сложно. Впрочем, метод имеет преимущество – при большой мощности он потребляет относительно мало топлива – это означает, что установка системы окупится довольно быстро.

На самом деле, существует очень много способов отапливания загородного дома. На перечисление достоинств и недостатков каждого уйдет огромное количество времени. Если вы не знаете, какое отопление выбрать для дома – непременно обратитесь к специалистам. Они смогут предложить такие виды отопления домов, которые будут максимально выгодными.

Печное отопление

Самый простой и эффективный способ обогреть помещение. Бывает так, что печное отопление в деревянном доме — единственный вариант получить тепло.

Печь возводят по завершении строительных работ. Ее располагают ближе к центру жилища, лицевая часть должна быть повернута к кухне. Для такого вида отопления потребуется отдельный фундамент.

В качестве теплоносителя используют водяной контур. Он равномерно распределяет тепло по всем комнатам. Процесс горения можно регулировать с помощью заслонок.

Различают металлические и кирпичные печи. Их оригинальный дизайн придаст жилищу уют. Такой вид отопления в деревянном доме можно сделать своими руками. Сборка и монтаж не ударит по кошельку, в отличие от установки котла.

Отопление дома с помощью электроэнергии

Схема устройства электрического отопления дома.

Тепло в доме с использованием электрической энергии может быть реализовано с помощью нескольких вариантов, поэтому любой желающий может выбрать именно тот, который устраивает его. А благодаря гибким ценам теперь каждый может себе позволить такое удовольствие

Важно, что потребители, предпочитающие данную систему, имеют широкий выбор оборудования и установок обогрева

Электрические обогреватели бывают следующих видов:

  • камины;
  • система «теплый пол»;
  • конвекторы;
  • тепловентиляторы;
  • инфракрасное отопление.

Тепловентиляторы и камины чаще всего используют как временный или дополнительный обогрев жилого помещения. А система «теплый пол» используется как источник, с помощью которого можно получать тепло постоянно. Тем более данную систему монтируют не только в основание пола, но и в панельные стены. А это дает возможность равномерно протапливать дом без использования газа и дров всю зиму. Но такую систему можно установить только на этапе строительства дома.

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

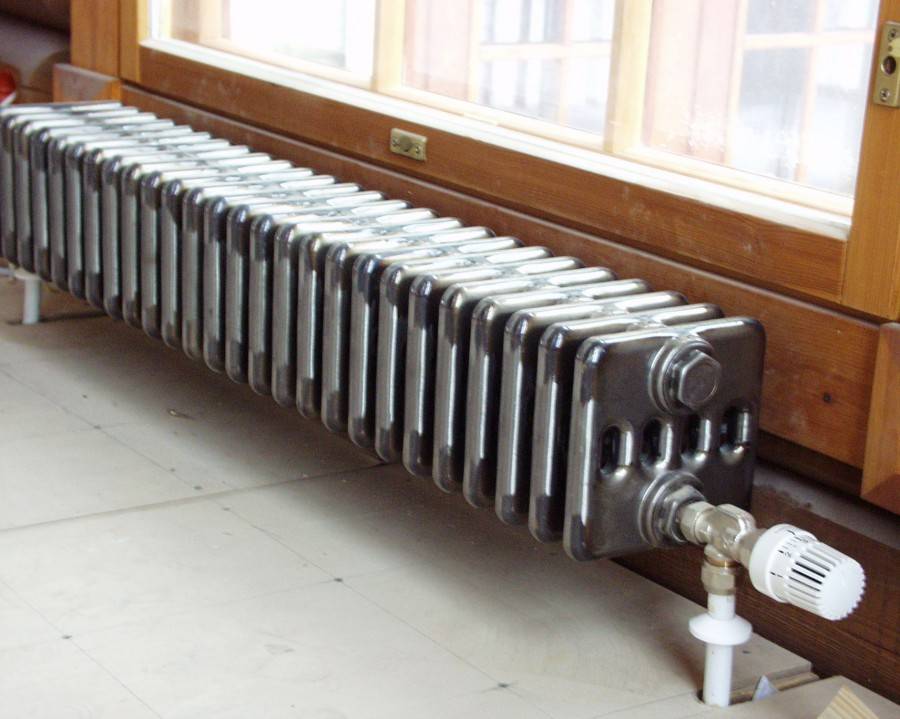

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах. где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

Центральное отопление многоквартирных домов

По магистральным трубопроводам теплоноситель из центральной котельной подается на тепловой узел многоквартирного дома и дальше распределяется по квартирам. Дополнительную регулировку степени подачи горячей воды в таком случае производят непосредственно на тепловом пункте, для чего используют циркулярные насосы. Данный способ подачи теплоносителя конечному потребителю называют независимым (подробнее: «Централизованное отопление это одновременно плюсы и минусы «).

Кроме этого в многоквартирных домах используют зависимые отопительные системы. В таком случае теплоноситель транспортируют в квартирные батареи без дополнительного распределения прямо с ТЭЦ. При этом температура воды находится вне зависимости от того, подается она через распределительный пункт или непосредственно потребителям.

Твердотопливные котлы

Если стоимость электрической энергии будет не по карману, а возможность подключения газа отсутствует, лучшим выбором станет твердотопливный котел в деревянном доме. Присутствуют различные модели оборудования с разной высотой топки. Одна загрузка топлива позволяет работать агрегату в автономном режиме до 12 часов. Наиболее популярными видами топлива являются уголь и дрова. Эта разновидность котлов наиболее выгодна по стоимости эксплуатации.

Недостатком отопления в частном доме при помощи твердотопливных котлов становится зависимость КПД от уровня влажности. Не стоит выбирать слишком дешёвые модели, иначе придётся столкнуться с такими неприятностями как образование сажи и копоти. Большинство недорогих котлов нуждается в частой очистке, отнимающей немало времени.

Классический котел продолжительного горения

Чтобы изготовить котел классического вида по приготовленному чертежу, достаточно соблюдать простую инструкцию по сборке и подключению.

Инструменты и материалы для изготовления

Для создания потребуются:

Материал для изготовления корпуса – металл. Это может быть бочка или листовой металл. Его толщина должна быть строго больше пяти миллиметров.

При наличии старой металлической печки можно использовать ее корпус.

Листовая сталь

  • Трубы из стали или сплава алюминия. Трубы с особо тонкими стенками использовать не стоит.
  • Профильные трубы. Обычно они обладают прямоугольной формой среза.

Профильная труба

  • Дверцы, заслонки, задвижки.
  • Вентилятор мощностью 300 Вт и выше.

Вентилятор

Прут от 2 см в диаметре. Особо массивный и большой брать не стоит, но меньше 2 см в диаметре также будет непригоден.

Инструменты понадобятся разнообразные. Среди них и сварочный аппарат, и различные резаки, и полировальные установки, молотки, плоскогубцы/пассатижи. В некоторых ситуациях могут понадобится пилы, иногда требуется даже применение лома или монтировки. Всё это должно быть приготовлено для работы еще до ее начала.

Устройство подачи воздуха

Обычно конструкция котла предполагает подачу воздуха через отсек в корпусе. Если же вариант, который изготавливается относительно сделанного чертежа, такого не предполагает, устройство подачи воздуха изготавливается отдельно.

Обычно это устройство – обычная трубка, соединенная с камерой сжигания. Она должна быть несколько ниже дымохода, в некоторых случаях ее делают косо срезанной – с целью улучшения циркуляции.

Края на срезе для крепления требуется выровнять, дабы припайка частей друг к другу не вызывала затруднений.

Корпус, топка

Корпусом котла, как уже было сказано, может служить толстостенная бочка. Также с успехом можно использовать кусок широкой трубы (требуется около метра в диаметре). При отсутствии таких «заготовок» в наличии корпус изготавливают из листового металла, преимущественно используют сталь.

Дно котла – отдельная деталь. В случае бочек оно уплотняется, для труб и стальных корпусов делается соразмерно, толщина должна быть минимум 5 сантиметров.

Все стенки спаиваются между собой относительно чертежа, к ним припаивается стальное дно. Перегородками требуется отделить камеры и разные отсеки.

Все баки для воды изготавливаются отдельно. Дверцы, заглушки и опора устанавливается после сбора всей конструкции и ее полной готовности к функционированию.

Дымоход

Дымоход требуется для выхода газов, мешающих горению. Требуется, чтобы он был соединен с камерой сжигания, как и устройство подачи воздуха.

Для изготовления дымохода можно использовать неширокую трубу. В идеале она должна быть того же диаметра, что и трубка для подачи воздуха. Естественно, требуется, чтобы это был металл. Пластиковые трубы в дровяной системе использовать не стоит из-за малой теплостойкости и возможности плавления. Это приведет к неприятным последствиям и так называемым авариям.

Дымоход должен быть выше трубки подачи воздуха. Его также иногда косо срезают для лучшей циркуляции воздушных масс.

Соединяем корпус и устройство подачи воздуха

Трубку подачи воздуха следует разместить в камере, вырезав соответствующее отверстие, и припаять к котлу. При желании можно воспользоваться специальными креплениями.

Выполнять такую работу требуется аккуратно.

Теплорассеивающий диск

Из листа металла с сантиметром в толщине вырезается круг, на который приделываются ручки. Диаметр круга должен быть меньше диаметра корпуса.

Такой диск требуется для упрощения дальнейшей эксплуатации котла.

Конвекционный кожух

Для кожуха потребуется цилиндр. Его можно изготовить из трубы или же листовой стали. При помощи металлических перемычек кожух и топка соединяются. Можно не использовать металлические перемычки и просто припаять кожух к топке. Эффективность не понизится.

Крышка

Крышка – довольно простая деталь. Вырезается круг или прямоугольник (в зависимости от формы корпуса), который чуть больше по размеру, чем топка. К крышке припаивают ручку.

Ножки

В качестве ножек можно припаять опоры, изготовленные из прута

Важно соблюдать одинаковый размер, чтобы котел получился устойчивым. Также удачным решением будет припаять ножки под углом во внешнюю сторону – это повысит устойчивость, т.к. несколько сместит центр тяжести

несколько сместит центр тяжести.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.
