Что такое система внутреннего водоснабжения

В каких случаях запрещается монтаж канализационных труб?

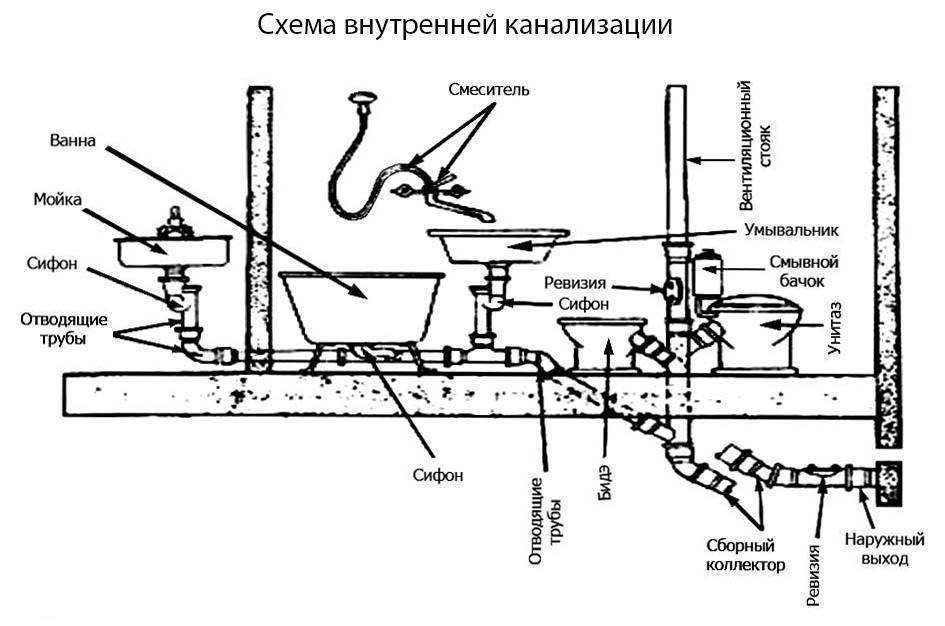

Канализационные конструкции, которые выполняют функцию отвода сточных вод, запрещается устанавливать в таких случаях:

• категорически запрещено проводить канализационные трубы в жилых комнатах;
• монтаж канализационных труб запрещён в спальных комнатах детских учреждений и лечебных палатах больниц;
• в жилых помещениях санаториев;
• прокладка канализационных труб не допускается в библиотеках;
• в электрощитовых комнатах;
• под потолком на кухнях;
• в помещениях общественного питания;
• в музеях.

С полным списком мест, где запрещена проводка внутренней канализации, можно ознакомиться в соответствующей главе строительных норм и правил.

Кроме этого, стоит отметить некоторые ограничения и положения, соблюдение которых является необходимым:

• запрещено объединять вентиляционные каналы с вытяжкой канализационного стояка;
• нельзя соединять дымоходы и вытяжки канализационных стояков;
• в канализационной конструкции должны быть предусмотрены специальные ревизии;
• трубы, проложенные скрытым методом, должны быть оборудованы смотровыми люками. Это необходимо для того, чтобы обеспечить быстрый доступ к коммуникации.

Доступ к канализационным трубам, проложенным в земле, должен осуществляться через специально оборудованные люки — ревизии

В соответствии со СНиП ревизии монтируются:

• на первом и последнем этаже здания;
• в многоэтажных домах — не реже, чем через 3 этажа;
• на поворотах канализационной коммуникации.

Периодичность расположения ревизий на горизонтальных участках канализации определяется в зависимости от конкретного случая. Роль в таком случае играют такие показатели: диаметр труб, характеристики сточных вод.

Внутреннее водоснабжение

Название систем говорит о том, где находится источник воды для тушения пожара. Разберемся, какое из этих видов водоснабжения является наиболее эффективным. На практике становится ясно, что для оптимального тушения пожара и снижения отрицательных последствий пожара внутренняя и наружная система может показать себя с лучшей стороны. Но в этом вопросе имеются свои особенности.

Большое здание по объему и количеству этажей должно быть оснащено обоими видами пожарного снабжения водой. Исключением могут быть только небольшие постройки, у которых небольшой объем, или немного этажей.

Внутренняя система водоснабжения представляет собой пожарные краны, которые должны находиться в легкодоступных местах. Чаще всего это лестничные площадки, вестибюли, коридоры, если они отапливаемые. Согласно СП внутреннее противопожарное водоснабжение предусмотрена равная длина пожарных рукавов, расположенных внутри пожарных кранов, и одинаковый диаметр крана и замка рукава.

Назначение внутреннего водопровода

Система тушения пожара внутри здания нужна в качестве альтернативного варианта. Она позволяет быстро остановить возгорание до прибытия пожарных автомобилей. Пожарные водопроводы наиболее эффективны при тушении небольших очагов огня на первой стадии без задымления. Использование такой системы возможно, когда это удовлетворяет правилам техники безопасности. При ее пуске не должны подвергаться опасности работники предприятия или жители здания.

По виду схемы противопожарный водопровод в здании делят на следующие виды:

• тупиковый;
• кольцевой.

Второй вид имеет особенность в запорных устройствах, которые могут перекрыть неисправные участки схемы. Вода будет по-прежнему поступать во время аварии. Тупиковая схема применяется, если количество кранов менее 12 штук на здание.

Места установки внутренних противопожарных систем

Согласно нормативам такие системы должны устанавливаться в следующих объектах:

1. Общежития.
2. Жилые комплексы и дома больше 12 этажей.
3. Производственные помещения и склады.
4. Административные здания более шести этажей.
5. Общественные места – кинотеатры, актовые залы, клубы.

Установка такой системы не требуется в небольших зданиях:

1. • в открытых стадионах и кинотеатрах;
   • в школах, кроме тех, где постоянно живут воспитанники;
   • в складах с удобрениями;
   • в промышленных постройках из огнестойкого материала;
   • в химических цехах специального назначения;
   • в складах и цехах, где имеется возможность забора воды из водоема или емкости.

Основным условием пожарного водопровода является полный комплект и рабочее состояние. Нахождение в общедоступных местах обеспечивает быструю локализацию любого возгорания.

Требования к комплектации

Внутренний противопожарный водопровод должен быть оснащен следующими элементами:

1. Запорная и контрольно-измерительная аппаратура.
2. Станция с пультом управления системой и пожарным насосом, обеспечивающим необходимый напор при недостаточном давлении в наружном источнике. Насос и пункт контроля должны находиться в подвале здания.
3. Доступ к пульту с кнопкой пуска и остановки насоса.
4. Противопожарная емкость для воды, на случай, когда воды не будет в водопроводе. Наименьший запас нужен для запуска насоса до прибытия пожарников.
5. Пожарный ствол, уложенный к закрытых ящиках, и опломбирован, размещается на видном месте.
6. Пожарные краны на входе, лестничных площадках, коридорах. Пуск и применение рукавов должно быть в доступных местах. Длина пожарного рукава рассчитывается, чтобы ее хватало до точки возгорания. Кран размещают на уровне глаз.
7. Созданные заблаговременно сети и стояки. Схема организуется согласно планировке здания, с оптимальным расположением противопожарного водопровода. Здание, имеющее больше шести этажей, должно иметь пожарные стояки, подключенные к общей системе металлическими трубами.

Устройство

Устроен следующим образом:

• Вода забирается из источников внешнего противопожарного водоснабжения, хозяйственно-питьевых, производственных водопроводов, которыми могут служить как централизованные, локальные инженерные сети, так и пожарные водоемы, резервуары в населенных пунктах, на территориях промышленных, складских объектов.
• После подъема давления специальными насосами вода через систему трубопроводов подается ко всем пожарным кранам, установленным на этажах строительного объекта.
• Теперь достаточно проложить от любого из ближайших ПК к месту возникновения очага возгорания линию, состоящую из напорного рукава с ручным стволом, и подать струю воды для тушения огня.

Состоит из следующих элементов:

Узла ввода с задвижками, снабженными устройствами электрического привода, автоматическими приборами учета, контроля, управления, который в условиях совмещения ВПВ с системами хозяйственно-питьевого, производственного водоснабжения обычно состоит из двух линий трубопроводов – основной и обводной.

По основной, через прибор учета, вода при нормальных условиях постоянно поступает в систему водоснабжения строительного объекта, а по обводной линии ввода только в случае возникновения пожара, при поступлении управляющего сигнала от приемно-контрольной аппаратуры сигнализации на открытие электродвижки – в трубопроводную сеть водопровода. Связано это с тем, что вода, используемая для целей пожаротушения, учету и оплате не подлежит.

• Насосной станции, обычно состоящей из двух насосных агрегатов – рабочего и резервного, что значительно повышает надежность использования противопожарного оборудования в случае каких-либо технических неисправностей. Этим же целям служит обязательное по нормам электроснабжение насосных станций ВПВ от двух независимых источников.
• Водонапорного, гидропневматического бака – при необходимости, если не гарантируется автоматический пуск насосной станции из-за нехватки давления воды в системе водоснабжения объекта защиты.
• Вертикальных магистральных стояков, горизонтальных подающих трубопроводов к каждому ПК. Трубы для создания внутреннего противопожарного водопровода, в отличие от труб для систем пожаротушения, могут по нормативным требованиям быть только из металлических сплавов.
• Внутренних ПК, размещаемых таким образом, чтобы было обеспечено орошение каждой точки защищаемых помещений строительного объекта максимальным количеством струй.
• Ручных извещателей, установленных у каждого ПК, что выполняют роль дублирующих кнопок дистанционного пуска насосов, повышающих давление, на случай несрабатывания установок пожарной сигнализации на защищаемом объекте.

Ручной пожарный извещатель у пожарного крана

Неисправности водоснабжения

Всем нам приходилось сталкиваться с ситуацией, когда в доме пропадала подача воды. В рамках нашей статьи мы попробуем разобраться, какие причины предшествуют тому, что в домах пропадает водоснабжение, и какие неисправности водоснабжения можно избежать.

Основные неисправности систем водоснабжения:

• кратковременные или длительные перерывы подачи воды;
• потери воды в системе водоснабжения;
• недостаточное давление в трубопроводе системы водоснабжения;
• шумы в работающей системе;
• появление конденсата на трубопроводе;
• засоры труб;
• поломка оборудования системы водоснабжения.

Стоит отметить, что слабое давление в системе водоснабжения, поломка оборудования, замерзание трубопровода, засоры – все эти неисправности водоснабжения приводят к длительному перерыву подачи воды к потребителям. Понижение давления в наружной сети водопровода приводит к недостаточному давлению внутренней системы, из-за чего верхние этажи здания не получат воду в необходимых количествах и с требуемым напором.

Скорее всего, потребители, живущие на верхних этажах, воду не получат вообще. Давление на вводе трубопровода в дом проверяется при помощи манометра. Если оно недостаточное, значит необходимо максимально открыть все имеющиеся в системе задвижки (в колодцах и на входе в здание).

Поломка основного оборудования водоснабжения

К неисправности оборудования относится поломка трубопроводной арматуры, водомерного узла или насосной установки.

К трубопроводной арматуре относится предохранительная, запорная, водоразборная и регулирующая арматура.

При неверной установке даже отдельных составляющих схемы пропуск воды в «обратке» приведет к перепаду давлений и поломке элементов подачи воды. В этом случае неисправность водоснабжения устраняется ремонтом или заменой арматуры.

Система водоснабжения состоит из двух насосов: рабочего и резервного.

Неисправность того или иного насоса определяется при помощи указаний манометра. Сравниваются показания манометра, установленного после насоса и показания манометра, установленного на входе водопровода в здание.

Засоры, утечки и их устранение

Засоры трубопровода можно определить при помощи сравнения давления воды на разных участках. Здесь поможет специальный прибор – накидной манометр.

Большие перепады давления на участках будут свидетельствовать о том, что причиной неисправности водоснабжения стал обычный засор.

В случае отсутствия необходимых приборов, на участке, который требуется проверить, нужно открыть всю водоразборную арматуру.

Потери воды в трубопроводе проверяются по показанию счетчика. Если фактический расход воды существенно превышает расчетный, значит, в системе присутствует непроизводительная утечка. В этом случае необходимо проверить герметичность стыков трубопровода и всей системы подачи воды.

3.4. Размещение и оборудование пожарных емкостей.

3.4.1. СНиП 2.04.02-84 «Водоснабжение. Наружные сети и сооружения».

а) п. 9.28; примечания: «2. К пожарным резервуарам, водоемам и приемным колодцам должен быть обеспечен свободный подъезд пожарных машин с покрытием дорог согласно п. 14.6.

3. У мест расположения пожарных резервуаров и водоемов должны быть предусмотрены указатели по ГОСТ 12.4.009-83″.

Указатели, располагаемые у пожарных резервуаров или водоемов, должны быть световые или флуоресцентные с нанесенными буквенным индексом ПВ, цифровыми значениями запаса воды в м3 и количества пожарных автомобилей, которые могут быть одновременно установлены у пожарного водоема».

б) п. 9.29: «Количество пожарных резервуаров или водоемов должно быть не менее двух, при этом в каждом из них, должно храниться 50 % объема воды на пожаротушение.

Расстояние между пожарными резервуарами или водоемами следует принимать согласно п. 9.30 при этом подача воды в любую точку пожара должна обеспечиваться из двух соседних резервуаров или водоемов».

в) п. 9.30: «Пожарные резервуары или водоемы надлежит размещать из условия обслуживания ими зданий, находящихся в радиусе:

при наличии автонасосов — 200 м;

при наличии мотопомп — 100 — 150 м в зависимости от типа мотопомп.

Для увеличения радиуса обслуживания допускается прокладка от резервуаров или водоемов тупиковых трубопроводов длиной не более 200 м с учетом требований п. 9.32.

Расстояние от точки забора воды из резервуаров или водоемов до зданий III; IV и V степени огнестойкости и до открытых складов сгораемых материалов должно быть не менее 30м, до зданий I и II степени огнестойкости — не менее 10 м.

г) п. 9.31: «Подачу воды для заполнения пожарных резервуаров и водоемов следует предусматривать по пожарным рукавам длиной до 250 м, а по согласованию о органами Государственного пожарного надзора — длиной до 500 м».

д) п. 9.32: «Если непосредственный забор воды из пожарного резервуара или водоема автонасосами или мотопомпами затруднен, надлежит предусматривать приемные колодцы объемом 3 — 5 м3.

Диаметр трубопровода, соединяющего резервуар или водоем с приемным колодцем, следует принимать из условия пропуска расчетного расхода воды на наружное пожаротушение, но не менее 200 мм. Перед приемным колодцем на соединительном трубопроводе следует устанавливать колодец с задвижкой, штурвал которой должен быть выведен под крышку люка.

На соединительном трубопроводе со стороны водоема следует предусматривать решетку».

е) П. 9.33: «Пожарные резервуары и водоемы оборудовать переливными и спускными трубопроводами не требуется…».

ж) П. 14.6: «К зданиям и сооружениям водопровода… следует предусматривать подъезды… с облегченным усовершенствованный покрытием.».

Расчет водопроводных сетей

Основное требование к расчету бытовых, производственных и противопожарных водопроводов – обеспечивать нормативный напор воды в приборах. За основу подсчета берется максимальный расход воды за секунду. Если система имеет 2 ввода, то каждый из них рассчитывается на полноценное функционирование при отключении второго. При многочисленных вводах – на 50% расход жидкости.

Нормативная скорость движения воды в водопроводе холодной воды составляет 3 м/с. Диаметр труб выбирается в расчете на обеспечение максимального напора, подающегося из наружной сети. Для водопроводов горячей воды потери напора, возникающие в подающих и циркуляционных магистралях, для каждой ветки системы не должны различаться больше чем на 10%. Диаметр циркуляционных стояков выбирается в соответствии с требованиями СНиП.

4.3 Водоочистные установки

4.3.1 Качество хозяйственно-питьевой воды, подаваемой в дом, должно соответствовать требованиям СНиП 2.04.02. В тех случаях, когда вода источника не удовлетворяет этим требованиям, необходима ее очистка и (или) обеззараживание. 4.3.2 Обеззараживание воды, как правило, следует осуществлять в водоочистных установках в том числе безреагентным способом (с помощью бактерицидного облучения). Для обеззараживания воды допускается использование гипохлорита натрия, хлорной извести и других реагентов, разрешенных Госсанэпиднадзором РФ для применения в практике хозяйственно-питьевого водоснабжения. При использовании хлорной извести или других сухих хлорсодержащих реагентов могут применяться хлор-патроны (капсулы из пористой керамики), заполненные реагентом и опускаемые в водоприемную емкость (колодец, бак). 4.3.3 Очистка воды в индивидуальных системах водоснабжения чаще всего применяется для удаления железа, солей, жесткости, в отдельных случаях — для удаления фтора, марганца и других элементов, а также для снижения общей минерализации. 4.3.4 Для обеззараживания и (или) очистки воды следует применять установки заводского производства, размещаемые на вводе воды в дом в отдельном помещении на первом этаже или в подвале. При этом должны быть выполнены требования, установленные изготовителем оборудования, к размещению установки, высоте помещения. Минимальное расстояние от установки до ограждающих конструкций должно быть не менее 0,7 м. 4.3.5 При централизованных и индивидуальных системах водоснабжения, очистные сооружения или установки которых не обеспечивают требуемое качество очистки, необходимо предусматривать в доме индивидуальные установки доочистки воды, устанавливаемые, как правило, непосредственно перед водоразборным устройством (например, у мойки).

История водоснабжения

Глиняный водопровод — доказательство существования водоснабжения в Древней Греции

Основная статья: История водоснабжения

История водоснабжения насчитывает несколько тысячелетий. Ещё в Древнем Египте для получения подземных вод строились весьма глубокие колодцы, оборудованные простейшими механизмами для подъёма воды, использовались гончарные, деревянные и даже металлические (медные и свинцовые) трубы. В античном Риме имелись уже довольно крупные централизованные системы водоснабжения; сохранились акведуки, служившие для перехода самотёчных водопроводных каналов через овраги и долины. При раскопках в Новгороде был обнаружен водопровод из деревянных труб, время постройки которого относится к концу XI — началу XII вв. Имеются сведения о самотёчном водопроводе из гончарных труб, построенном в Грузии в XIII в. В XV в. был сооружен родниковый водопровод для Московского Кремля. В 1-й половине XVIII в. были построены водопроводные сооружения в Петербурге, Петергофе, Царском Селе. В 1804 закончено сооружение первого московского (мытищинского) водопровода, а в 1861 — петербургского городского водопровода.

Элементы водопровода

Водопроводы бывают внутренние

, находящиеся внутри зданий и сооружений, инаружные — прокладываемые вне зданий и сооружений, как правило под землёй.

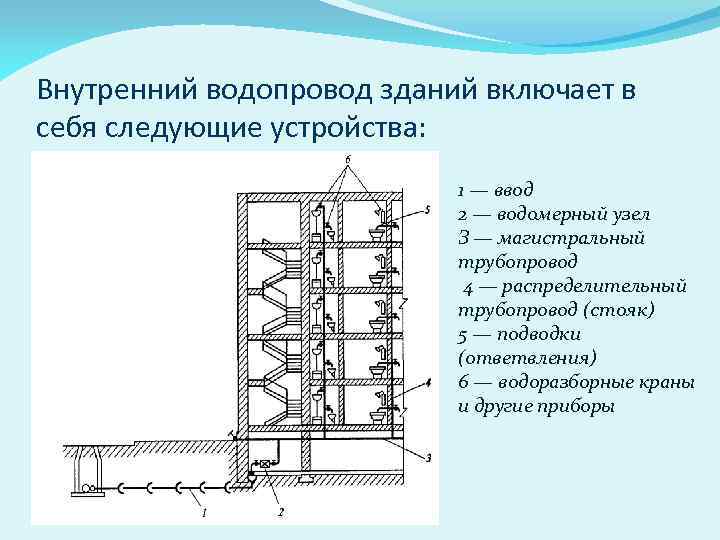

Внутренний водопровод

Внутренний водопровод регламентируют:

• ввод водопровода — трубопровод, соединяющий городской водопровод с внутренним;
• водомерный узел — узел учёта потребления воды, основным элементом которого является водосчётчик;
• установки для повышения напора (повысительные насосы);
• распределительные сети трубопроводов;
• Водоразборная арматура и запорная арматура;
• пожарные краны;
• поливочные краны и т. д.

Наружный водопровод

Наружный водопровод регламентируют нормы:

• водоразборная колонка
• водозаборные сооружения — инженерное сооружение для забора воды из источника.
• пожарный гидрант — на линии пожарного водопровода, для тушения пожаров, забора воды пожарными автоцистернами.
• смотровой колодец на линии водопровода.
• насосная станция — для повышения давления в системе водопровода до требуемого.
• водоподготовка — система очистки воды, доведения качества воды до качества питьевой воды.

и прочее.

Система накопления и подготовки дождевой воды для водоснабжения дома.

Сети наружного водопровода можно разделить на несколько видов по назначению:

• хозяйственно-бытовой для перекачки воды питьевого качества;
• пожарный (или противопожарный) для предотвращения пожаров;
• производственный (или технологический) — для перекачки воды технического назначения: санитарно-технической цели; охлаждение агрегатов, механизмов, машин; различные производственные цели;
• оросительный/поливочный водопровод для орошения/полива сельскохозяйственных или декоративных растений;
• оборотный водопровод также может существовать для снижения (рационализации) расхода воды на предприятии;
• комбинированный водопровод как способ снизить капитальные вложения в водопровод, например, нередко совмещают пожарный и хозяйственно-бытовой водопроводы в малых населённых пунктах, предприятиях.

Насосная станция подключается при наличии следующих материалов и оборудования

• самой насосной станции;
• американки;
• фитингов;
• тройников;
• косого фильтра;
• отсечек;
• шаровых кранов;
• обратного клапана.

Количество элементов при подключении жилого дома зависит от необходимого числа выходов. Центром водопроводной системы является насосная станция. Она одновременно соединяется с трубами, ведущими к источнику воды, и с внутридомовыми коммуникациями.

Элементы канализации

Как уже было отмечено ранее, водоснабжение и канализация, не могут быть использованы в полном объеме друг без друга. Построение системы водоотведения в частном доме базируется на одном из обязательных элементов: септике или же биологической очистной станции.

Автономная канализационная система по своему строению имеет частичное сходство с водопроводом. Основное отличие состоит в том, что элементов этой системы не три, а два: трубопровод и очистительного сооружения.

Важнейший момент при организации водоотведения — выбор типа очистительного сооружения. Современные методики организации подобных систем предлагают выбор из множества вариантов:

• выгребная яма или накопительный бак — устаревшие варианты, предполагающие регулярные существенные расходы на содержание и очистку при помощи услуг профессиональных ассенизаторов, которые откачивают и утилизируют накопившиеся сточные воды. Еще один существенный недостаток — неприятный запах, обусловленный разложением содержимого сточных вод. Особенно сильно этот недостаток проявляется а теплое время года.
• септик или биологическая станция — современные варианты, позволяющие очищать воду в рамках канализационной системы до состояния, дающего возможность сбрасывать ее в грунт без нарушения санитарных норм и причинения вреда окружающей природе.
• станции биологической фильтрации автономного типа — наиболее современный вариант, но в то же время достаточно дорогой. Для обслуживания требуется постоянное потребление электроэнергии, повышающее стоимость обслуживания.

Фильтры для очистки воды

Итак, «золотой серединой» среди все существующих типов очистных сооружений является биологическая станция или септик. Проект, на основе которого будут реализованы водоснабжение и канализация, должны быть разработаны профессиональными строителями. А вот реализацию проекта можно осуществить самостоятельно.

Оборудование и арматура

Теперь давайте познакомимся с наиболее востребованным оборудованием, которое может включать схема сетей водоснабжения и водоотведения здания.

Изображение	Описание
Устройство клиновой задвижки	Задвижка — разновидность запорной арматуры. Применяется на трубопроводах диаметром 50 и более миллиметров. Вода перекрывается поднимающимися при вращении штурвала щечками или клином.
Вентиль винтовой	Винтовой вентиль выполняет ту же функцию, но на трубопроводах меньшего диаметра  (15-50 мм). Вода перекрывается подвижно закрепленным на вращающемся штоке клапаном.
Кран пробковый внешний вид	Пробковый кран перекрывает воду поворотом металлического затвора со сквозным отверстием.
Кран шаровый в разрезе	Шаровый кран — улучшенная версия пробкового: затвор установлен между двух седел из фторопласта или тефлона, что обеспечивают абсолютную герметичность в закрытом состоянии и небольшое усилие открывания и закрывания.
Краны Маевского	Кран Маевского позволяет своими руками стравить воздух из скоб и перемычек циркуляционной системы ГВС.
Поплавковый воздухоотводчик	Автоматический воздухоотводчик делает то же самое без участия владельца.

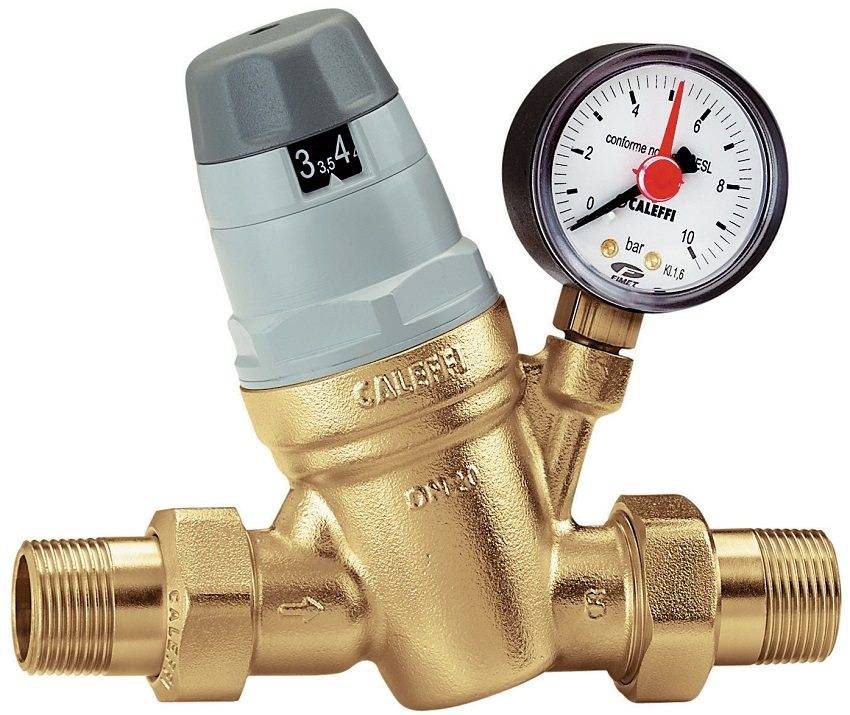

Редуктор для понижения давления	Редуктор давления, как и следует из названия, ограничивает напор в водопроводе заданным значением.
Подкачка в подвале жилого дома	Подкачка, или насосная станция водоснабжения компенсирует падение напора в пиках водоразбора или подает воду из накопительной емкости.
Вертикальный грязевик	Грязевик выполняет грубую очистку воды на вводах ХВС и ГВС. Он представляет собой бак со сбросником, в котором за счет низкой скорости потока воды оседают взвеси.
Фильтр с сеткой и отстойником	Фильтр грубой очистки обладает куда меньшими размерами и задерживает взвеси на нержавеющей сетке.
Канализационный обратный клапан	Обратный клапан исключат движение воды или стоков противотоком.

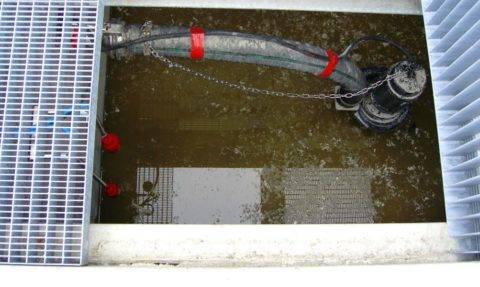

Напорный участок канализации с фекальным насосом	Фекальные насосы перекачивают бытовые стоки в тех случаях, если в силу рельефа местности отдельные участки канализации имеют отрицательный уклон.

Проверка работоспособности

Проверка внутреннего противопожарного водоснабжения регламентирована несколькими пунктами I раздела «ППР в РФ», где указаны следующие требования, относящиеся к эксплуатации внутреннего противопожарного водопровода:

• В п.16 «е» – запрещается проводить изменение объемно-планировочных решений и размещение инженерных коммуникаций и оборудования, в результате которых ограничивается доступ к огнетушителям, пожарным кранам и другим средствам обеспечения пожарной безопасности и пожаротушения или уменьшается зона действия систем противопожарной защиты (автоматической пожарной сигнализации, автоматических установок пожаротушения, противодымной защиты, оповещения и управления эвакуацией людей при пожаре, внутреннего противопожарного водопровода).
• п.48 – указывает руководителям предприятий, организаций о необходимости постоянной исправности ВПВ, организации его проверок ежегодно, как минимум дважды – весной и осенью, с внесением информации в журнал эксплуатации систем противопожарной защиты.
• п.50 – руководитель организации обеспечивает укомплектованность пожарных кранов внутреннего противопожарного водопровода исправными пожарными рукавами, ручными пожарными стволами и пожарными запорными клапанами, организует перекатку пожарных рукавов (в ходе эксплуатации минимум раз в год должна быть организована перекатка пожарного рукава), а также надлежащее состояние водокольцевых катушек с внесением информации в журнал эксплуатации систем противопожарной защиты. Пожарный рукав должен быть присоединен к пожарному крану и пожарному стволу и размещаться в навесных, встроенных или приставных пожарных шкафах, имеющих элементы их фиксации в закрытом положении. Пожарные шкафы (за исключением встроенных пожарных шкафов) крепятся к несущим или ограждающим строительным конструкциям, при этом обеспечивается открывание дверей шкафов не менее чем на 90 градусов.
• п.51 – руководитель организации обеспечивает помещения насосных станций схемами противопожарного водоснабжения и схемами обвязки насосов с информацией о защищаемых помещениях, типе и количестве оросителей. На каждой задвижке и насосном пожарном агрегате должна быть табличка с информацией о защищаемых помещениях, типе и количестве пожарных оросителей.
• п.52 – руководитель организации обеспечивает исправное состояние и проведение проверок работоспособности задвижек с электроприводом (не реже 2 раз в год), установленных на обводных линиях водомерных устройств, а также пожарных основных рабочих и резервных пожарных насосных агрегатов (ежемесячно) с внесением информации в журнал эксплуатации систем противопожарной защиты..

На основании результатов, проведенных испытаний составляются соответствующие подтверждающие документы.

Образец акта о проверке, испытаниях ВПВ на работоспособность, протокола испытаний ВПВ на водоотдачу, протокола испытаний клапанов ПК на исправность можно найти в приложениях 1–3 к «Методикам испытаний ВПВ», разработанных ФГУ ВНИИПО МЧС, опубликованных в 2007 году.

Дополнительно рекомендуем обратить внимание на:

Технический сервис установок водяного пожаротушения проводят согласно РД 009-01-96, в котором в прилож. 1 приведена рекомендуемая форма эксплуатационного журнала для систем пожарной автоматики.

Особенности монтажа

Прежде чем проложить трубопровод, учитывают следующие критерии:

• глубину промерзания почвы и заложения трубы;
• температура жидкости;
• режим подачи воды.

Если необходимо провести магистральный трубопровод, тогда глубина заложения труб рассчитывается индивидуально. При этом учитывается режим, в котором будет работать система. Расчеты могут проводиться самостоятельно либо с помощью специалистов. В любом случае значение основного показателя зависит от внешних нагрузок, оказываемых на почву и климатических условий местности.

Линия трубопровода соответствует рельефу земельного участка. При обустройстве системы учитывается уклон, который нужно соблюдать на ровной местности. С помощью такого уклона обеспечивается возможность опорожнения сети и выход воздушных масс в максимальных точках водопровода. Последний процесс протекает с помощью вантузов.

Если для обустройства системы используют арматуру и фасонные части со специальными соединениями, тогда в местах их монтажа обустраиваются кирпичные либо готовые колодцы. Их параметры зависят от габаритов используемой арматуры и глубины сети. Колодец может иметь прямоугольную либо круглую форму. Над почвой колодец закрывается специальным люком. Его можно купить либо изготовить из чугуна.

При монтаже внутренней системы придерживаются открытого способа. Трубопровод прокладывается над строительными конструкциями. Такое техническое решение облегчает процесс монтажа и эксплуатацию всей системы. Прокладка любой сети водоснабжения может производиться самостоятельно либо с помощью профессионалов.

Для укладки используют уровень и прочий строительный инвентарь. По завершении монтажных работ система проверяется на герметичность. Если выявлены протечки, их устраняют в кратчайшие сроки. Только после ремонтных работ допускается повторный запуск системы водоснабжения.
