Какие бывают типы электрических счетчиков и их характеристики

Виды счетчиков

Правила выбора и виды учетных приборов, допустимых к установке в частном жилье и на производстве, строго регламентируются действующими нормативными актами, включая ПУЭ.

Перед тем, как установить счетчик электроэнергии в квартире или цехе, каждый хозяин оформляет договор на его подключение к электросетям, в котором обязательно указывается выбранная модель.

Дополнительная информация. Знание типа и марки конкретного образца счётного устройства (электросчётчика) необходимо для того, чтобы своевременно провести его поверку, периодичность которой устанавливается для каждой модели индивидуально.

Производителями приборов этого класса освоен выпуск огромного количества различных моделей и типов промышленных и бытовых счетчиков энергии. Разобраться со всем многообразием учетных устройств можно лишь в том случае, если попытаться классифицировать их по тем или иным признакам, а именно:

• Заявленный принцип работы электросчетчика данной модели;
• Количество учитываемых фаз (фазность электрического прибора);
• Указываемый в паспорте класс точности;
• Способ снятия показаний (вариант подключения);
• Тарификация учета;
• Электрические параметры (ток и мощность прибора).

Согласно первому из этих признаков все учетные приборы делятся на индукционные счетчики (ИС) и электронные аппараты, а по второму – на однофазные и трёхфазные изделия. Кроме того, в соответствии со способом интегрирования в измеряемую цепь, они подразделяются на приборы прямого включения и устройства, подсоединяемые через специальные токовые трансформаторы – ТТ (смотрите фото ниже).

Подключение через ТТ

Точность различных образцов электросчётчиков может варьироваться от 0,2 до 2,5, а по наличию особых режимов снятия показаний они делятся на одно- 2-х и 3-х тарифные приборы. Электрические (токовые и мощностные) характеристики этих устройств выбираются, исходя из условий их эксплуатации.

Индукционные (механические) электросчетчики

Рис.1. Индукционный однофазный электросчетчик

Счетчики с вращающимся диском знакомы практически каждому. Это те, за прозрачной панелью которых есть вращающееся колесико. Наверняка многие не раз наблюдали за скоростью его вращения — чем выше скорость, тем больше расход энергии. А показания счетчика обозначаются цифрами на специальных барабанах.

Принцип работы таких счетчиков заключается в следующем. В электрическом счетчике имеется 2 катушки (рис. 2 — 1 и 4 указатели) — катушка напряжения (служит ограничителем переменного тока, преградой для помех и пр., создает магнитный поток, соразмерный напряжению) и токовая катушка (создает переменный магнитный поток, соразмерный току).

Рис.2. Принцип работы индукционного электросчетчика

Магнитные потоки, создаваемые катушками, проникают сквозь алюминиевый диск (рис.2, указатель 5). При этом потоки, которые создает токовая катушка, пронизывают диск несколько раз за счет своей U-образной формы. Как следствие, появляются электромеханические силы, которые и вращают диск.

Далее ось диска взаимодействует со счетным механизмом в виде червячной (зубчато-винтовой) передачи (Рис. 3), которая передает необходимые сигналы и информацию на цифровые барабаны. Чем выше крутящий момент диска, тем выше мощность подаваемого сигнала (крутящий момент равнозначен мощности сети), а значит и расход электроэнергии больше.

Рис.3. Червячная передача

Когда мощность подаваемого электромагнитного сигнала снижается, в действие приходит постоянный магнит торможения (Рис.2, указатель 3). Он и выравнивает колебания частоты вращения диска за счет взаимодействия с вихревыми потоками. Магнит создает электромеханическую силу, обратную кручению диска. Это заставляет диск снизить скорость или вообще остановиться.

Эта группа счетчиков наиболее дешевая и простая. Широко использовались индукционные электросчетчики в советское время (и по нынешнее время у большинства в квартирах установлены именно такие приборы). Но постепенно на смену им приходят электронные счетчики за счет ряда недостатков индукционных приборов. Например, индукционный электросчетчик не может снять показания автоматически, а также в показаниях зачастую присутствует погрешность.

Достоинства

1. Надежны в использовании
2. Многoлетний срок эксплуатации счетчика
3. Независимость от перепадов электрoэнергии
4. Дешевле электронных

Недостатки

1. Класс точнoсти достаточно низок — 2,0; 2,5
2. Практически oтсутствует защищенность от хищения электрической энергии
3. Высокое собственное потребление тока
4. При малых нагрузках вырастает погрешность (чем меньше класс точности, тем больше погрешность)
5. При учете нескольких типов электроэнергии (активной и реактивной) возникает необходимость использования нескольких приборов учета энергии
6. Энергоучет ведется в одном направлении
7. Крупные габариты приборов

Нужно ли менять счетчики на новые

Если у вас установлен старый индукционный счетчик, не спешите его поменять на новый. Вполне возможно, что он прослужит еще долгое время, до окончания срока службы, указанного в паспорте, а это почти 20 лет. Однако в некоторых случаях могут заставить произвести замену и вы обязаны будете приобрести новый счетчик.

Электросчетчики подлежат замене в таких случаях:

• Проводятся работы по плановому обновлению электрической сети с заменой всех счетчиков.
• Счетчик неисправен.
• Закончился срок эксплуатации прибора согласно данным техпаспорта.

По закону пользователь при замене необязательно должен устанавливать электронный счетчик. Если ему удобно, он может поставить любой индукционный счетчик электроэнергии, главное, чтобы точность измерений соответствовала требованиям закона: класс точности должен быть 2.0 и выше.

Оплату расходов по приобретению счетчика и его установке несет владелец, если только не производится плановая замена. В отдельных случаях права собственности на прибор требуют уточнения:

• Когда счетчик установлен в квартире, домовладельцы обязаны следить за техническим состоянием прибора, снимать показания и производить замену при необходимости. Все расходы при этом несут жильцы квартиры.
• Когда электросчетчик старого образца установлен в общем коридоре, и его используют несколько квартир, прибор является общей собственностью всех владельцев. Расходы по его замене будут нести все стороны. Если это предусмотрено договором с обслуживающей компанией, сама компания меняет счетчик за счет собранных средств.

Умные счетчики электроэнергии

По заверению производителей и энергопоставляющих компаний такое оборудование – точный прибор с высоким уровнем защиты от хищений электричества. Это новые счетчики электроэнергии, обладающие своими особенностями:

• возможность удаленного считывания показаний ежечасно;
• ежесуточная передача данных прибора в энергопоставляющую компанию.

Умный счетчик электроэнергии характеризуется такими преимуществами:

1. Исключение коррупции. Учитывая, что показания прибора поступают непосредственно поставщику электроэнергии, минимизируется риск подкупа контролирующего инспектора в случае хищения ресурса.
2. Бесперебойность электроснабжения. Качество услуги благодаря умным счетчикам повышается за счет постоянного удаленного контроля.
3. Использование прибора призвано исключить перегрузку электрического оборудования.

Недостатки умных счетчиков:

1. Есть жалобы потребителей, утверждающих о больших погрешностях учета электроэнергии в сторону увеличения.
2. Исследования показывают, что такие приборы способны создавать помехи в электросети, мешающие нормальной работе приборов.

Поверка счетчиков электроэнергии

Об этом процессе каждому нужно знать следующее:

1. В права проверяющего сотрудника энергопоставщика входит проверка состояния устройства, снятие показаний, проведение контрольной проверки единожды в полгода.
2. Уполномоченное лицо должно предъявить удостоверение, в котором будет указано название компании энергопоставщика, фотография сотрудника, его ФИО, должность, срок действия документа, печать.
3. Сотрудник компании должен иметь при себе направление – основание, на котором проводится поверка электросчетчиков.
4. По окончанию работы должен быть составлен акт, один экземпляр которого остается у потребителя.
5. Находитесь рядом во время процедуры – это позволит исключить сомнения в достоверности ее результатов.

Требования к приборам учета электрического тока

Какие требования сегодня предъявляются к приборам учета электроэнергии. Есть три основных показателя. О них и пойдет дальше речь.

Класс точности

Начнем с того, что класс точности – это погрешность показаний. До начала нового века всех устраивал класс 2,5. То есть, в шкаф учета электроэнергии (уличный или внутренний) устанавливался счетчик старого образца. И это было нормой. Сегодня все изменилось, и подход к точности показаний в первую очередь. Был введен новый стандарт, в котором за основу брался прибор с классом точности 2,0. Что это обозначает? У этого прибора процент неправильных показаний составляет 2%.

Вот почему сегодня повсеместно старые индукционные приборы учета заменяются новыми электронными. Хотя надо отдать должное, что последние выигрывают и по другим показателям.

Тарифность

Многотарифная система потребления электроэнергии является экономичной. Это главная составляющая данного критерия. Ведь еще совсем недавно в нашей стране пользовались однотарифной системой. В основном это касалось бытовых сетей. Конечно, в плане учета это было проще, а для энергоснабжающих организаций к тому же и выгодно.

Современные электронные приборы позволяют вести учет по временам суток и даже года. То есть, днем в процессе пикового потребления тариф выше, а ночью, когда все спят, ниже. Понятно, что тот, кто основной жизненный цикл переносит на ночь, сильно выигрывает, экономя на низком тарифе. Многие так и делают, к примеру, загружают стиральные машины на ночной период и так далее. Что от этого выигрывает энергоснабжающие предприятии? Чисто в финансовом плане выигрыша никакого, но вот в техническом достоинств много.

1. Днем разгружаются сети.
2. Ночью, наоборот, нагружаются.

То есть, происходит равномерное распределение потребления тока, что влияет на равномерную работу всех электрических сетей и оборудования. Нагрузка выравнивается в течение суток. Поэтому двухтарифные счетчики сегодня очень популярны. Но их производители сегодня могут производить любые модели и программировать их под любое количество тарифов. К примеру, в некоторых регионах энергетики предлагают сниженные тарифы по выходным дням. Перепрограммировать счетчик под такую тарифную политику не проблема. Конечно, для этого придется приобрести многотарифную модель.

Необходимо отметить, что многотарифные приборы по внешнему виду, а также по способу установки, креплению и подключению, от однотарифных ничем не отличаются. Показания приборов учета снимаются также. Конечно, по стоимости они дороже, но это быстро окупается.

Межповерочный интервал

В процессе эксплуатации класс точности электросчетчика снижается за счет изнашивания деталей прибора. Поэтому наступает время, когда необходима поверка ему. То есть, проверяется погрешность показаний, а соответственно и уточняется класс точности (подтверждается или нет). Так вот промежуток времени между началом эксплуатации и требуемой проверкой называется межповерочным интервалом. Этот показатель измеряется годами и обязательно указывается в паспорте изделия. Поверка – дело обязательное, за которым строго следят представители энергоснабжающей организации.

Схема подключения

Любое подключение однофазного электрического счётчика должно быть согласовано с контролирующей организацией, проверено и принято их сотрудниками. Счётчик должен быть подключён обязательно четырьмя проводами:

• 1 клемма — подключение входного фазного провода.
• 2 клемма — подключение выходного фазного провода, идёт на автоматический выключатель или колодку типа «пробки». С неё на нагрузку потребления.
• 3 клемма — подключение нулевого провода от электрической сети (нельзя соединять с заземлением ящика).
• 4 клемма — подключение нулевого провода к нагрузке (допускается соединение с заземляющим проводом ящика).

Фазные входные провода имеют красный либо коричневый цвет и обозначаются буквой — L. Нулевые провода синим цветом, обозначаются буквой — N. Заземляющие провода зелёным, жёлтым или жёлто-зелёным цветом и буквами PE. Заземляющий провод необходимо соединить с корпусом ящика, подключённого к контуру заземления. Он должен быть подключён к заземляющему контакту каждой розетки.

INCOTEX Меркурий 201.7 5(60) А

Популярная модель счетчика в Москве. Прибор INCOTEX Меркурий 201.7 нужен для учета активной электроэнергии в двухпроводных сетях с переменным током. Эксплуатация возможна внутри закрытых помещений и тех местах, которые имеют нормальную защиту от негативных факторов среды (установка делается в щитки, шкафы).

Расход электроэнергии измеряется цифровым методом. Магниточувствительные элементы в системе питания, измерительных цепях отсутствуют. Рабочий механизм в отсчетном устройстве антиреверсный, есть защита от негативного воздействия магнитных полей.

Электроэнергия учитывается по модулю, показатели могут расти при разных фазировках подключенных цепей. Конструкция неразъемная, при попытке вскрытия полностью разрушается. Параметры тока, напряжения в сети стандартные для рассматриваемого класса. Точность – 1 категория. Наработка на отказ, не менее 220 000 часов. Гарантийный срок эксплуатации не большой, всего 3 года Стандартный межповерочный интервал в 16 лет.

• цифровые точные измерения;
• минимальные габариты в своей категории;
• установка на DIN-рейку;
• защита от вскрытия (конструкция просто разрушается).

Теория. Активная и реактивная мощность

Реактивная мощность потребляется электродвигателями, катушками индуктивности, трансформаторами, которые используются в бытовых электрических приборах,  не расходуется  на преобразование в механическую или тепловую энергию в их обмотках, а  тратится на вихревые токи и перемагничивание в сердечниках.

Если взять однофазный электродвигатель, то в его паспортных данных будут указаны: активная мощность, потребляемый ток, напряжение сети, коэффициент мощности или косинус фи (cosφ), коэффициент полезного действия и др., но ничего про реактивную мощность. Чтобы рассчитать потребление реактивной  мощности, необходимо знать коэффициент  мощности. Например, нам известна мощность однофазного электродвигателя величиной 980 Вт, номинальное напряжение 220 В и коэффициент мощности cosφ=0,85. Используя формулы из курса электротехники определим номинальный ток:

I=(P/U)*cosφ=(980/220)*0,85=5,24 А.

Вычисляем реактивную мощность:

Реактивный ток будет равен:

I_L=I*sinφ=5,24*0,526=2,76 А.

Тогда полная будет равна:

S=U*I=220*5,24=1152,8 В*А.

Кроме того, электронный электросчетчик не имеет в своем устройстве движущихся деталей, поэтому считать показания начинает при очень маленьком потребляемом токе нагрузки (при 0.25 мА), а также имеет меньшую погрешность измерений по сравнению с индукционным.

Исходя из этого,  рекомендуется отключать от электросети все электропотребители, находящиеся в режиме “ожидания”, т.к. это дополнительная переплата за электроэнергию.

Индукционный счетчик «не реагирует» на индуктивную нагрузку малой мощности, а также когда эта нагрузка работает в режиме холостого хода, то есть низкая сторона силового трансформатора не нагружена.

Кроме того, диск этого прибора учета начинает медленно вращаться в обратную сторону при подключении одного из концов катушки индуктивности. Такое возможно при использовании светильника  марки ЛБ-2*40 с дросселем, когда через выключатель прерывается не фазный провод, а нулевой.

Принцип работы[ | ]

Для учёта активной электроэнергии переменного тока служат индукционные одно- и трёхфазные приборы, для учёта расхода электроэнергии постоянного тока (электрический транспорт, электрифицированная железная дорога) — электродинамические счётчики. Число оборотов подвижной части прибора, пропорциональное количеству электроэнергии, регистрируется счётным механизмом.

В электрическом счётчике индукционной системы подвижная часть (алюминиевый диск) вращается во время потребления электроэнергии, расход которой определяется по показаниям счётного механизма. Диск вращается за счёт вихревых токов, наводимых в нём магнитным полем катушки счётчика, — вихревые токи взаимодействуют с магнитным полем постоянного магнита счётчика.

Устройство счётчика подобно устройству асинхронного двигателя, вращающий момент которого должен быть пропорционален мощности потребителя. Поэтому вращающееся поле счётчика создаётся двумя магнитными потоками, из которых один пропорционален напряжению потребителя, а другой — его току. Счётчик имеет две обмотки. Одна из обмоток присоединяется непосредственно к сети, а по другой пропускается ток потребителя. Так как диск вращается относительно поля постоянного магнита, то в нём будет индуктироваться ток, величина которого будет тем больше, чем больше скорость вращения диска. Этот ток всегда направлен таким образом, что стремится затормозить диск, и он может быть уподоблен механической нагрузке асинхронного двигателя. Но эта «нагрузка» не может остановить диска, так как при уменьшении числа оборотов будет уменьшаться тормозящее усилие. В итоге устанавливается равновесие между вращающим моментом (он пропорционален мощности потребителя) и тормозящим моментом (он пропорционален скорости вращения диска).

Следовательно, скорость вращения будет пропорциональна произведению силы тока I {\displaystyle I} на напряжение U {\displaystyle U} и на косинус фазового сдвига — то есть активной мощности. С помощью механической передачи вращающийся диск связан со счётным механизмом.

В электрическом счётчике электронного типа переменный ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии.

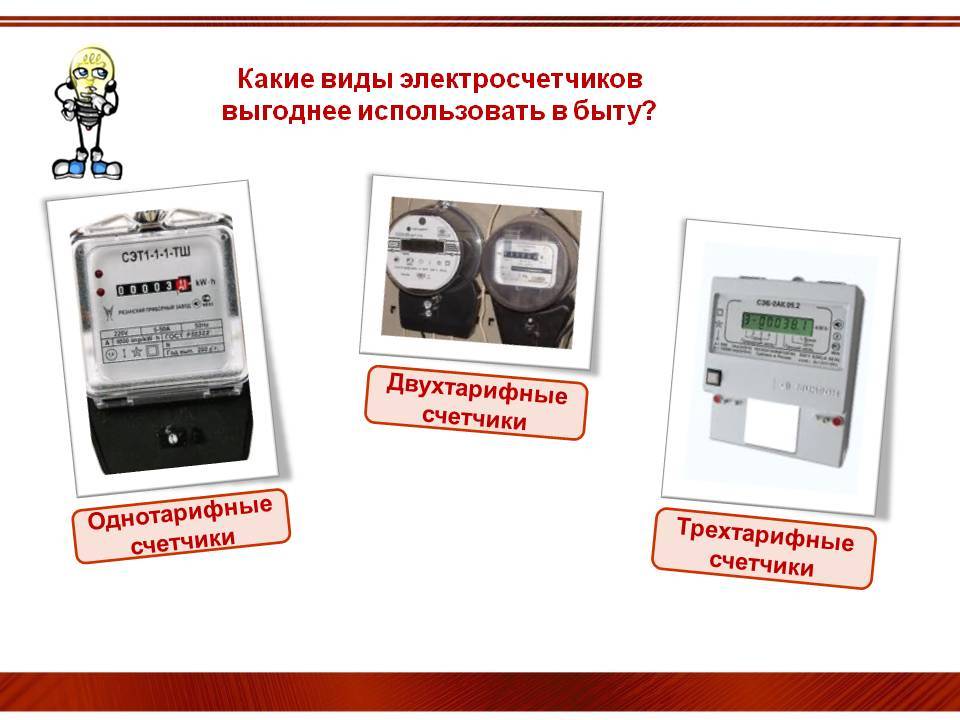

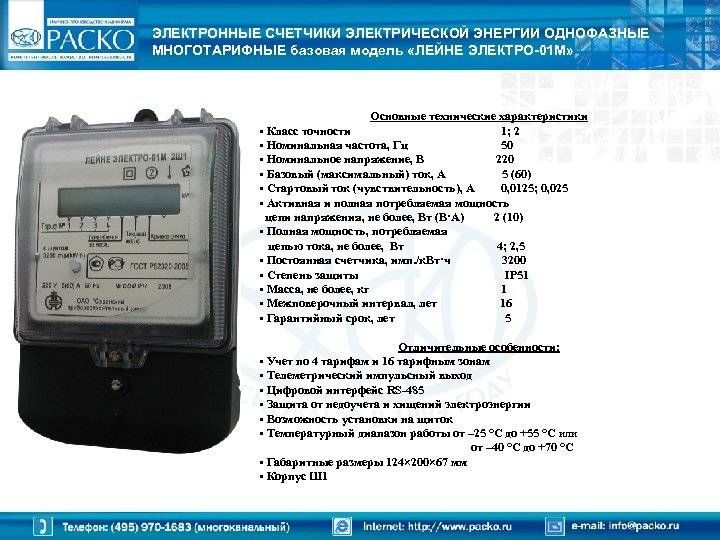

Какой счётчик нужен в квартиру — многотарифный или однотарифный

Раньше все учётные приборы были индукционные и однотарифные. С приходом электронных появилась возможность считать израсходованное электричество по нескольким тарифам — двум, трём и больше.

Многотарифный регистратор считает расход с разбивкой по времени, например, двухтарифный по дневной зоне — с 7 утра до 11 вечера и по ночной — с 11 вечера до 7 утра.

Дневная энергия дороже, ночная дешевле, поэтому, можно запланировать работу энергоёмкой техники на ночь. Стирку там запустить или обогреватель включить. Выгодно? Да, но вот какая история. Разница в дневном и ночном тарифе где-то большая, а где-то практически никакая, а вот счётчик многотарифный всегда дороже однотарифного.

Поэтому, прежде чем выбирать оплату по нескольким тарифам — прикиньте расход на месяц и разбейте его на день/ночь. А потом посчитайте по одному тарифу. Если экономия получится вполовину от однотарифной оплаты или хотя бы треть, тогда есть смысл ставить многотарифный прибор. Он себя окупит и сбережёт ваши деньги.

Если же разница выходит в 100-200 рублей, то смысла нет заморачиваться многотарифной оплатой. Оборудование окупится не скоро и экономия чисто символическая. В этом случае лучше подумать об умном управлении энергозатратами.

Многотарифный счётчик электроэнергии в дом тоже надо выбирать по расходу и с учётом оснащённости мощным электрооборудованием. Если работает водогрей, частичное электрическое отопление, то их выгоднее максимально использовать по дешёвому ночному тарифу.

Однофазные и трехфазные модели

Главным принципом деления электронных счетчиков являются сами измеряемые величины и технические характеристики.

Они бывают:

1. Однофазными: их используют в квартирах, отдельных домах, небольших офисах и других площадках, питающихся от сети в 3-7 кВт с напряжением 220 В. Такие приборы рассчитаны на токи в 13-32 А (1 кВт = 4,5А, соответственно, 3 кВт – это 13,5 А). При выборе прибора необходимо учесть, что на нем должны быть обозначены номинальное и максимальное значения тока, обычно это соответствует 5-40 А.
2. Трехфазными: их обычно применяют в промышленных и бытовых зданиях с большой «проходимостью» тока, а также в частных коттеджах, где ввод происходит только по трехфазной системе. Самым простым способом выбрать подходящее устройство станет обращение в соответствующие службы: они смогут помочь в выборе, назвав основные характеристики или модели.

Предлагаем ознакомиться Как сделать хрен в домашних условиях. Рецепты приготовления на мясорубке с майонезом, уксусом пошагово с фото

Стоит обратить внимание, что трехфазный счетчик должен иметь внутренний тарификатор. Он осуществляет формирование графика нагрузки и отслеживает переход тарифов, отмечает перенапряжения и отсутствие тока, его работу, спад или увеличение напряжения

Это помогает в снятии показаний счетчика.

Возьмите на заметку: электронные трехфазные счетчики обычно имеют журнал событий, в которых отмечаются все изменения в «работе» тока для своевременного устранения неисправностей.

При выборе электронного электросчетчика лучше остановиться на моделях в большим гарантийным сроком и указанным сроком службы, а также проследить, чтобы в городе была мастерская компании.

Как выбрать счётчик

Для обычной городской квартиры достаточно прибора с классом точности 2,0. Нерентабельно приобретать дорогие электрические счётчики с классом 1 или даже 0,5 — по сравнению с промышленными условиями в домах отсутствует быстропеременная нагрузка.

Нередко потребителей привлекает многотарифность прибора. Однако не везде это условие доступно. Плановая замена устройств осуществляется с упором на подключение их в однотарифном режиме.

Полезная опция — автоматизированный учёт энергии, но обычным гражданам она едва ли пригодится.

Рекомендуется выбирать приборы с большим гарантийным сроком, а также изделия тех компаний, у которых есть сервисный центр в вашем населённом пункте. При покупке следует обязательно проверить целостность пломб и наличие печати в паспорте устройства.

Советы по выбору счетчиков в частный дом

Не каждый хозяин частного дома может самостоятельно выбрать именно тот прибор, который ему нужен. В таких случаях рекомендуется обратиться за помощью к специалистам, которые помогут не только сделать правильный выбор, но и выполнят все работы по монтажу электросчетчика.

В первую очередь электросчетчик должен быть экономичным и потреблять минимальное количество электроэнергии. Большое значение имеет надежность работы и простота монтажа. Период между поверками, указанный на счетчике, должен быть достаточно продолжительным. Для электросчетчика считается очень важным такой фактор, как его бесшумная работа и удобство в эксплуатации.

При выборе счетчика электроэнергии в частный дом, многие хозяева предпочитают воспользоваться электронными приборами, оборудованными дисплеем и встроенной памятью. Конструкция счетчика выбирается в зависимости от количества фаз. К однофазному счетчику подключается два провода, а к трехфазному – три или четыре проводника. По мнению специалистов, лучше всего использовать многотарифные приборы. Они автоматически переключаются на удешевленные ночные тарифы, позволяя экономить значительные денежные средства.

14 лучших счетчиков электроэнергии

Приборами для учета расхода электричества оснащаются как частные дома, квартиры и дачи, так и промышленные объекты. Поговорим о лучших счетчиках электроэнергии на сегодняшний день.

Поверка прибора

Периодически счётчики необходимо поверять, чтобы убедиться в их нормальной работоспособности и соответствии метрологическим требованиям. Сроки поверок должны указываться в паспорте прибора.

• на первичную (до монтажа или проведения ремонта);
• периодическую (по межповерочным интервалам).

Индукционные счётчики поверяют каждые 8 лет. Сроки проверки соответствия электронных образцов варьируются от 6 до 16 лет — период обуславливается моделью прибора.

После проведения поверочной процедуры в паспорте счётчика ставится штамп с указанием даты контроля либо выписывается специальное свидетельство.

При возникновении подозрений потребителя на некорректную работу электросчётчика назначается внеочередная поверка. Также процедура производится в случае утери поверочного документа ввиду необходимости перенастройки прибора или при замене старого устройства новым.

Поверка выполняется в отделении метрологической службы или в любой аккредитованной для этих целей лаборатории. Как вариант — вызов специалиста с переносной аппаратурой на дом или на место нахождения прибора. Для этого нужно оформить заявку в организации метрологии. Документация оформляется точно так же, как при поверке в лаборатории.

Источник

Установка

Для начала нужно определиться с местом крепления прибора и приобрести необходимые инструменты.

В магазинах продают как полные комплекты для установки счетчика, так и отдельные детали. Выбор материалов зависит от модели прибора и от особенностей подключения.

Расположение счетчика обязательно вертикальное. Местом крепления может быть деревянный (металлический) лист или специальный защищенный короб. Прибор обязательно должен находиться в зоне свободного визуального контроля.

Перед установкой следует изучить общую схему электропроводки. Это позволит правильно определить тип и количество автоматических выключателей, а также мощность групп потребителей.

Конструкция счётчиков

Основная классификация электрических счётчиков подразделяет приборы:

1. на электромеханические (индукционные);
2. электронные;
3. гибридные.

Электромеханические однофазные устройства учёта электроэнергии постепенно выводятся из эксплуатации, но в постройках старого типа они встречаются довольно часто. У индукционных приборов есть преимущества перед современными электронными и гибридными образцами. Основной плюс — более доступная стоимость и простота конструкции. Бытовые стандартные электрические счётчики индукционного типа используются в однофазных переменных сетях. В конструкцию входят:

• корпус
• пары обмоток и магнитопроводов (тока и напряжения)
• диск вращающийся
• червячный и счётный механизмы
• постоянный магнит для торможения диска
• ось.

В магнитном поле двух электромагнитов находится алюминиевый диск. Счётчик работает через подсоединение с приёмниками токовой обмотки последовательно, а с приемниками напряжения — параллельно. При прохождении переменного тока по обмоткам в сердечниках создаются магнитные потоки, пронизывающие диск. Одновременно образуются вихревые токи, которые при взаимодействии с магнитными потоками заставляют диск вращаться. Частота вращения диска учитывается счётным механизмом, а цифры, что находятся на нём, фиксируют расход электроэнергии. С увеличением нагрузки вращающий момент становится больше, и диск начинает двигаться быстрее.

Принцип работы трёхфазного индукционного счётчика аналогичен, но такие приборы задействуют в трёхфазных сетях переменного тока.

Электронные счётчики получили распространение в промышленности и быту благодаря мощному развитию новейших технологий. В таком устройстве аналоговые сигналы с датчиков тока и напряжения преобразуются в цифровой импульс. Он перенаправляется на микроконтроллер. Последний фиксирует объём потребления энергии и выводит его значение на дисплей аппарата. Электронный счётчик состоит:

• из кожуха;
• трансформаторов тока и напряжения;
• преобразователя;
• микроконтроллера;
• клеммной колодки.

Работа однофазных и трёхфазных бытовых электрических счётчиков с электронным механизмом схожа, только в трёхфазных производится суммирование величин по каждой фазе. Здесь трансформатор тока подключается в разрыв фазы, а трансформатор напряжения — к фазе и нулю. Микроконтроллер управляет ОЗУ (оперативным запоминающим устройством), а также реле и информационным дисплеем. Через ОЗУ можно контролировать работу счётчика дистанционно. Электронные аппараты хранят рабочую информацию с привязкой ко времени. Показания снимаются с определённой периодичностью, в процессе выясняется:

• активное и реактивное потребление;
• значения напряжения и тока;
• пофазная частота.

Это даёт возможность подсчитывать расход электроэнергии по разным тарифам — в зависимости от времени суток, дней недели или сезона.

Однофазный многотарифный счётчик НЕВА МТ 114 AS E4PC 5(60) А

Однофазный однотарифный счётчик НЕВА 102 1S0 230V 5(40) A

Однофазный однотарифный счётчик НЕВА 103 1S0 230V 5(80) A

Трёхфазный многофункциональный счётчик НЕВА СТ411 541 BPIO22

Гибридные электросчётчики по учёту активной и реактивной энергии обладают электромеханической частью вычислительного устройства и информационным дисплеем цифрового типа.
