Короба для кухонной вытяжки: пластиковые, декоративные, металлические и изготовление своими руками

Значимость проектирования коробов для вытяжки

Монтаж вентиляционных коробов включает множество нюансов. Эффективность и сочетание с интерьером будущей кухонной вытяжки зависит от:

  • площади помещения;
  • расстояния до вывода;
  • кухонного гарнитура и геометрии стен;
  • выбранного материала для короба;
  • решения самостоятельной работы или задействования специалистов.

Первостепенное значение имеют эксплуатационные размеры вытяжки.

Расстояние от плоскости плиты до рабочей панели вытяжки подбирается с учетом наиболее комфортного приготовления пищи. При этом, параметр не должен выходить за пределы 65–85 см. Лучший вариант: когда длина вытяжного короба сведена к минимуму. Однако, учитывая особенности различных кухонь, идеал практически не достижим. Установщику приходится сталкиваться с изгибами. О значении этого фактора можно судить по потерям, которое вносит каждое колено, входящее в состав воздуховода. Каждый поворот может снижать эффективность вытяжки на 10 и более процентов, поэтому при проектировании вытяжной системы необходимо сводить количество изгибов к минимуму. Сами же изгибы и повороты должны выглядеть в виде тупого угла.

Особое значение отводится сечению воздуховода. Оно, в совокупности с мощностью вытяжной установки, определяет скорость воздушного потока, которая должна находиться в диапазоне 3–7 м/сек. Сечение короба выбирают равным или немного большим, чем сечение патрубка воздуховода. Для кухонь с небольшой площадью возможно применение короба с меньшим сечением. Компенсация в размерах обеспечивается переходником.

Сечение короба меньше требуемого влечет повышение скорости воздушного потока, увеличивается сила трения и, как следствие:

  • Возрастает нагрузка на механизмы и узлы, входящие в систему вытяжки. При этом снижается ресурс устройств, повышаются энергетические затраты.
  • Снижается производительность вытяжки, что снижает циркуляцию воздуха в обслуживаемом помещении.
  • Ускорение воздушного потока усиливает трение, что становится дополнительным источником шума.
  • Повышенное давление вызывает вибрацию, способствующую разгерметизации воздуховода на стыках и ослаблению его крепления.

Пластиковый вентиляционный короб: детали конструкции

Для установки среди различных углов, поворотов и других особенностей кухни, производители предусмотрели кроме основного воздуховода (трубы), множество дополнительных деталей, позволяющих маневрировать при монтаже короба.

Важная деталь из них – это поворот (их еще называют коленом), изготавливаются они на 45 градусов, реже встречаются на 90. При этом они могут быть угольными или округлыми, благодаря им можно изменить направление конструкции в нужном месте.

Переходники. они позволяют произвести соединение круглых и квадратных профилей. Часто бывает такое, что нужно квадратный воздуховод соединить с круглой выходной воронкой на вытяжке, в этом случае и используют переходник. Также он позволяет соединять воздуховоды разного диаметра и размера сечения квадратных и прямоугольных моделей.

Р азмеры пластикового короба для вытяжки (прямоугольного) следующие: самые маленькие 50 мм на 100 мм. Самые большие 200 мм на 400 мм.

Соединители. Когда не хватает длины одного воздуховода до вентиляционной шахты, используют дополнительный(ые), чтобы их собрать воедино, как раз и используют соединители. Они бывают, как и переходники для соединения труб, разного диаметра и разного профиля..

Тройник .Используется реже в домашних условиях, так как обычно его применяют для подсоединения к главному воздуховоду двух и более вытяжек.

Обратный клапан – позволяет предотвращать затягивание в квартиру воздух из вентиляционной шахты. Она пропускает воздух только в одном направлении. Когда вытяжка выключена и срабатывает обратная тяга, она плотно перекрывает выход в шахту.

Вентиляционный короб пластиковый прямоугольный, квадратный или круглый – все они нуждаются еще в решетке соединителе. Она крепится поверх отверстия в шахту, на которую и фиксируется в дальнейшем вся остальная конструкция короба.

Кроме этого понадобятся крепежные элементы, количество их зависит от того сколько будет соединений во всей выводящей системе.

Пластиковые короба

Из существующих вариантов, наибольшую популярность получил пластиковый короб для вытяжки. Он имеет привлекательный вид, и даже при наружном использовании практически не нуждается в декорации. Кроме этого, короб из пластика:

  • не создает трудностей при монтаже, образует легкую и прочную конструкцию;
  • не является источником дополнительного шума, не входит в резонанс с воздушными потоками и заглушает звук работающей вытяжки;
  • не способствует загрязнению. Внутренняя и внешняя поверхности отталкивают жиры и пыль, легко очищаются без применения специальных средств;
  • выделяется длительностью эксплуатации, не трескается и не меняет формы при изменении температуры воздуха, безразличен к повышенной влажности и мало подвержен влиянию агрессивных веществ.

К недостаткам пластиковых коробов можно отнести потерю внешней привлекательности, вследствие потемнения или пожелтения пластика, а также, недопустимость значительного механического воздействия, приводящего к вмятинам, трещинам и разрушению. Первое можно устранить при помощи окрашивания, второе предупреждается аккуратным отношением.

Подготовка к монтажу

Перед тем как приступить к основным работам, нужно освободить пространство где будет проводиться работа, удалить с поверхностей стены и потолка ненужный крепеж, старое покрытие. Затем следует прогрунтовать стены и потолок. Далее делается разметка под каркас. Исходить нужно из того, где будет находиться труба. Как правило, она поднимается вертикально вверх и проходит горизонтально под потолком.

Порядок разметки такой :

  • От нижней точки потолка отмеряется нужное расстояние и отмечается на стене. Горизонтальная линия, обозначающая нижнюю границу короба, чертится с помощью уровня.
  • От верхней части стены отступается расстояние, делается метка и проводится горизонтальная линия через весь потолок.
  • Из двух крайних точек на стене и потолке проводится еще две линии, перпендикулярные друг другу. Лучше для этого воспользоваться отвесом и уровнем. На другом крае поступают аналогично. В итоге должны образоваться очертания будущего короба.

Особенности монтажа своими руками

Если вы решили установить воздуховод своими руками, то данный процесс состоит из несколько этапов:

Первоначально следует определить место, куда будет монтироваться воздуховод. Данный участок требует подготовки. Установка вытяжки осуществляется по месту, исходя от приобретенной модели. Используйте рулетку для того, чтобы замерить требуемый уровень установки. После этого можно наносить разметку.

Если у вас не получается сделать необходимый уровень из-за поверхности шкафчика, который установлен над плитой, потребуется его немного подпилить. В большинстве случаев, вы сможете определить высоту нижней части вытяжки при помощи мотора устройства. Как правило, размер составляет 0,5-0,7 метра.

Когда вы проконтролируете уровень размещения конструкции и проставите отметки, можно приступать к отпиливанию боковых частей шкафчика на необходимую длину. В качестве инструментов вы можете использовать электрический лобзик, в котором присутствует пилка по дереву «чистый рез».

За счет данного устройства вы сможете осуществить отпил хорошего качества. Если у вас нет возможности найти такой прибор, обыкновенная ножовка способна его заменить.

Данные работы можно начинать только тогда, когда вы сняли шкафчик со стены. Для получения высокого качества поверхности, во время взаимодействия с ручным инструментом нужно соблюдать угол в 20-30 градусов между рабочим участком и самой поверхностью шкафчика. Если данное условие не будет выполнено, то на обратной части появятся сколы, которые отразятся на эстетичности мебели.

6
фото

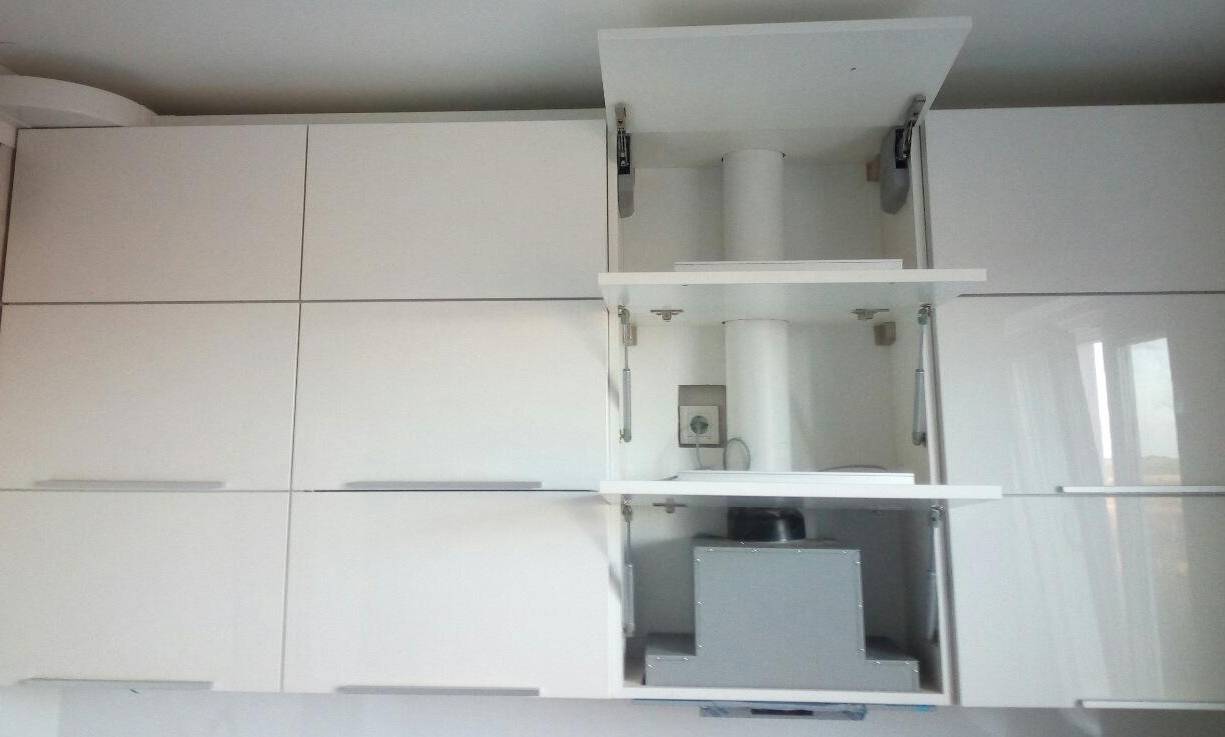

Чтобы произвести установку воздуховода сквозного типа из металла, вам потребуется сделать отверстие большого диаметра. В роли металлического воздуховода может выступать гофра или труба с гладкой поверхностью. В место, где планируется формирование отверстия, нужно приставить фланец. Он будет играть роль шаблона, за счет которого происходит разметка отверстий.

Дрель со сверлом по дереву с диаметров в 8 мм потребуется вас для того чтобы высверлить сквозное отверстие внутри намеченной разметки.

В образовавшееся отверстие необходимо вставить пилку от электрического лобзика, при помощи которой следует выпилить требуемый компонент согласно разметке.

В том случае, если вы подобрали подходящую пилку, качество резки будет максимально высокое. Иначе потребуется дополнительная обработка краев при помощи наждачной бумаги. После данной процедуры можно установить подготовленный шкафчик на место.

Чтобы обеспечить моторчик электрической энергией и оборудование освещением, займитесь подключением проводов от вытяжки к сети. Прикрепление системы вентиляции к месту ее размещения является предпоследним шагом в монтаже воздуховода. Вам потребуется установка корпуса устройства, осуществление разметки для крепления. Сформируйте отверстие диаметром в 2/3 шурупа. После этого можно навешивать корпус конструкции.

Когда вы завершите монтаж вытяжки, подсоедините к ней воздуховод при помощи стальных хомутов. Теперь следует проверить работу системы.

При помощи данного руководства вы сможете сделать установку воздуховода самостоятельно, сэкономив на услугах специалистов.

Изготовление короба своими руками

Размер короба для вытяжки:

  • ширина стандартной встраиваемой вытяжки составляет 50 или 60 см. Поэтому, если вы изготавливаете короб своими руками, внимательно следите за соблюдением точных размеров: его ширина должна быть ровно 50 или 60 см. При несоответствии размеров качество работы устройства снижается;
  • глубина составляет, как правило, 28 см. Однако, если короб под вытяжку на кухне будет использоваться в качестве шкафа, то глубина может быть увеличена;
  • высота короба будет зависеть от роста хозяйки и расстояния, которое требуют правила техники безопасности — не больше 85 см и не меньше 65 см. Кроме того, высоту конструкции следует подгонять и под размеры кухонной мебели.

Короб с тонированными дверцами

Лицевую часть конструкции можно сделать в виде двух распашных дверей или одной горизонтальной, открывающейся снизу, дверцы. Дизайн фасада может быть самым разнообразным, но не стоит делать стеклянные дверцы, поскольку за ними будет видна внутренняя часть короба. Если же в качества материала для изготовления дверей выбрано стекло, то его лучше всего тонировать.

Фасад шкафа должен быть похож на фасады остальных кухонных шкафов. Следует помнить, что он выполняет декоративную функцию, маскирует все имеющиеся недостатки. Лучше всего приобрести гарнитур на заказ, предварительно сообщив мастерам размеры своей вытяжки. Если вы решили изготовить короб своими руками, то подбирайте такой же по цвету и качеству материал, из которого сделана кухонная мебель.

Материал короба должен быть устойчивым к воздействию бытовых моющих и чистящих средств, поскольку на всех кухонных поверхностях оседает влага и жир.

Изготовление

  • В первую очередь необходимо сделать эскиз будущей конструкции в натуральную величину, а затем по готовому рисунку вырезать заготовки. Чтобы края деталей получились ровными и аккуратными, лучше всего распиливать материал с помощью электрического лобзика. На нижней полке следует сделать отверстие для вентиляционной гофры.
  • Все панели соединяются между собой с помощью саморезов металлических уголков. Чтобы скрепить одно соединение, потребуется два уголка толщиной не менее 2 мм.
  • Увеличить жесткость конструкции можно с помощью полки, установленной посередине. Среднюю полку и заднюю стенки устанавливают после монтажа самого короба.
  • Крепление дверей производится после того, как будет готова вся конструкция.

Обзор и характеристики

Пластиковые вентиляционные короба изготавливаются из разного типа пластмасс, различаются по жёсткости, форме профиля и размерам.

Они легко собираются в единую конструкцию за счёт широкого ассортимента соединительных элементов и фитингов.

Из чего делают пластиковые воздуховоды?

Детали вентиляционных систем из пластика формируют под воздействием высокого давления, они не имеют швов.  В качестве сырья используют разные группы полимеров:

  • Поливинилхлорид (ПВХ). Трубы ПВХ абсолютно безопасны для здоровья человека, устойчивы к ультрафиолетовому излучению, стойкие к щелочам, минеральным маслам, многим видам кислот и щелочей, не воспламеняются при воздействии открытого огня. Интервал рабочих температур составляет от -15ºС до +66ºС.
  • Фторопласт (ПВДФ). Сохраняет прочность и эластичность при температурах в диапазоне от -70ºС до + 140ºС. Изделия из фторопласта термостойкие, невосприимчивые к воздействию агрессивных кислот и щелочей, устойчивые к влаге, хорошо обрабатываются резанием, сверлением, фрезерованием.
  • Полипропилен(ПП). Короба для вентиляции из полипропилена — устойчивы к высоким температурам (t плавления равна 175ºС), пара — и газонепроницаемые, износостойкие, обладают высокой ударной прочностью, стойкостью к многократным изгибам.
  • Полиэтилен низкого давления (ПНД). Воздуховоды не подвержены гниению, ржавлению, не растрескиваются от воздействия низких температур, гидрофобные, эластичные, могут использоваться для изготовления вентиляционных систем даже в зданиях со сложной конфигурацией.

Выбирая пластиковые воздуховоды для обустройства вентиляционных систем следует ориентироваться не только на стоимость, а и на технические характеристики пластмасс. Например, изделия из полипропилена подходят для сооружения вытяжки над кухонной плитой.

Вентиляционные короба в жилых и технических помещениях можно установить из ПНД.

Плюсы и минусы

Воздуховоды из пластика обладают довольно обширным перечнем преимуществ:

  • экологической безопасностью;
  • механической прочностью;
  • пластичностью;
  • устойчивостью к воздействию химически активных и органических веществ;
  • стойкостью к перепадам температур;
  • небольшим удельным весом;
  • влагостойкостью;
  • не подвержены коррозии;
  • просты в монтаже и обслуживании;
  • большим ассортиментом типоразмеров, фасонных элементов и фитингов, позволяющим собрать систему любой конфигурации;
  • широкой цветовой палитрой;
  • доступной ценой.

Одним из основных достоинств пластиковых коробов для вентиляции является их способность хорошо вписываться в интерьер любого помещения, не загромождая пространство.

Пластиковые изделия, после монтажа, не требуют дополнительной отделки. Воздуховоды с эстетичным внешним обликом и сглаженными формами хорошо смотрятся в жилых строениях и административных помещениях.

Жёсткие воздуховоды из пластика также обладают гладкой внутренней и наружной поверхностью, которая не создаёт препятствий прохождению по ним воздушных потоков.

Их главными недостатками являются:

  • низкая огнестойкость. Не подвержены горению только металлические короба. Хотя не весь пластик (например, фторопласт) может гореть и распространять горение, но стоимость изделий из фторопласта довольно высокая. Поэтому, установка воздуховодов из других видов пластика разрешена только в малоэтажных зданиях.
  • Способность к накапливанию статического заряда, приводящую к налипанию мелкодисперсной пыли, которая может воспламениться. Особенно много её собирается на гофрированных трубах, поэтому такие воздуховоды оснащаются фильтрами, препятствующими попаданию пыли, а так же подвергают обработке специальной смесью. Она образует на поверхности тонкую плёнку, которая снижает накопление статического заряда.

Где применяют?

Пластиковые вентиляционные короба применяются для устройства:

  1. естественной вентиляции. Шахта вентканала обустраивается в несущих внутренних стенах кухни с отводом через кровлю. Приточные клапаны монтируются в оконных блоках жилых комнат. Проветривание помещения осуществляется за счёт поступления свежего воздуха из оконных клапанов, который перемещается в сторону зоны разряженного давления (в кухню), вентилируя попутно коридор;
  2. приточной системы, подающей в помещение воздух, с возможностью подогрева в зимний сезон. При таком типе вентиляции канал создаётся в стене кухни или собирается в виде настенной конструкции, а приточный бесшумный вентилятор врезается в наружную стену комнаты;
  3. вытяжной системы, удаляющей из помещения отработанный воздух, а также продукты сгорания природного газа от газовых приборов.

Параметры выбора воздуховода

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Расчет оптимального сечения вентканала

Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха.

Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства.

Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.

Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

P = S*(M/N)

Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха и увеличению силы трения.

Это чревато следующими отрицательным эффектами:

  • происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
  • вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
  • в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
  • происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам.

Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Учет формы и размера

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади.

Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые пластиковые короба следующих диаметров:

  • 80 мм, площадь сечения 50,3 кв. см;
  • 100 мм, площадь сечения 78,5 кв. см;
  • 125 мм, площадь сечения 122,7 кв. см;
  • 150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения. Их можно разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком.

Наиболее распространены короба следующих размеров:

  • 110 х 55 мм, площадь сечения 60,5 кв. см;
  • 120 х 60 мм, площадь сечения 72 кв. см;
  • 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметром от 200 мм, прямоугольного – от 220х90 мм.

Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобретения всех элементы, необходимых для обустройства воздуховода для вытяжки нужной геометрии.

Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

Видео-рецепт: Как установить вытяжку

АвторПоделитесьОцените
Виктор Самолин

Интересное по теме: Принцип работы и изготовление вентиляционных дефлекторов

Дефлекторы цаги своими руками

Какую вытяжную технологию выбрать для своего дома

Комментарии к данной статье

  1. Free Games DownloadОт дополнительного окна в вентиляционном ходе его площадь сечения не увеличивается. В лучшем случае вытяжка выбросит в вентиляцию три четверти кухонного чада, а четверть пойдет обратно в квартиру. А при сильном ветре или тяге с нижних этажей вернуться обратно может все. Или попасть к соседям, которые, как известно, далеко не всегда терпимы и благожелательны. 03.11.2015 в 20:43

Виды и отличия воздуховодов для вытяжек

Воздуховод для вытяжки условно можно разделить по следующим характеристикам:

  1. По материалу, из которого изготовлен канал: пластик или металл.
  2. По форме: круглый или прямоугольный.
  3. По жесткости: гибкий или жесткий.

Особенности и преимущества металлических (гофрированных) воздуховодов

Гофрированная металлическая (а точнее — алюминиевая) труба — наиболее популярный вариант для создания воздуховода. Подробнее про выбор и установку гофры для вытяжки можно почитать отдельно. Ниже рассмотрим этот вариант вкратце.

Гофрированный воздуховод в интерьере кухни

  1. Диаметр 100 мм: около 90 рублей за метр.
  2. Диаметр 120 мм: около 120-130 рублей за метр.
  3. Диаметр 150 мм: около 135 рублей за метр.

К преимуществам такого воздуховода можно отнести:

  • гибкость (гофру легко можно согнуть, придав воздуховоду нужную форму);
  • возможность растягиваться и складываться (а значит — возможность регулировать длину канала);
  • простота соединения (для гофры не нужно отдельно покупать и монтировать переходники и соединительные элементы).

Из минусов:

  • сравнительно высокий уровень шума (впрочем, шум мотора работающей вытяжки все равно будет перекрывать шум от проходящего по каналу воздуха);
  • более быстрое загрязнение (чем у ПВХ-изделий);
  • некрасивый внешний вид (гофра портит любой интерьер, поэтому металлический воздуховод почти всегда закрывают, а значит — нужно дополнительно тратить время и деньги на создание «прикрытия»).

Особенности и преимущества пластиковых воздуховодов

Пластиковая труба — изделие жесткое, не гнущееся. По форме сечения она может быть как круглой, так и прямоугольной или квадратной.

Прямоугольный пластиковый воздуховод для вытяжки

Основные преимущества пластика (по сравнению с металлом):

  • бесшумность (гладкая ровная поверхность не способствует возникновению шума);
  • простота ухода (гладкая поверхность гораздо медленнее загрязняется и при этом легче чистится);
  • эстетичный внешний вид: в интерьере пластиковая труба смотрится гораздо аккуратнее, чем гофра.

Наиболее удачным решением является применение прямоугольного воздуховода. Такую трубу легко пустить вдоль стены, сэкономив пространство. С другой стороны — для такого канала необходим переходник, которым прямоугольная труба будет соединяться с круглыми отверстиями вытяжки и шахты. Также потребуются соединительные элементы — чтобы скрепить систему из нескольких отрезков.

Из минусов:

  • более сложный монтаж;
  • выше стоимость, чем у гофры (дороже стоят как сами трубы, так и вдобавок нужно будет докупать переходники и колена);
  • невозможность согнуть, растянуть или сжать трубу.

Более сложный монтаж — наиболее серьезный минус пластика. Гофрированный металлический рукав — гибкий, он легко гнется, растягивается и складывается. Даже если вы ошиблись при расчете — его без проблем можно будет подогнать под нужные условия. А вот с пластиковым воздуховодом такое не пройдет: его нужно замерять и планировать максимально точно.

Части пластикового воздуховода

  1. Пластиковый переходник с прямоугольного канала 60х120 мм на круглое отверстие диаметром 120 мм: около 150 рублей.
  2. Плоский воздуховод, сечение 110х55 мм: около 260 рублей за 1 метр.
  3. Круглый воздуховод, диаметр 100 мм: около 250-270 рублей за 1 метр.

Какой вариант лучше?

Вопрос о том, какой воздуховод выбрать (гофра или пластик), не является критичным. Если он будет правильно рассчитан и проложен — вытяжка будет нормально работать.

Несущественные отличия заключаются в нескольких моментах:

  1. Внешний вид в интерьере. Тут пластик явно выигрывает. Однако воздуховоды нередко декорируют, поэтому гофра все равно не будет бросаться в глаза.
  2. Удобство монтажа. В этом плане явно проще взять гофру.
  3. Цена воздуховода. Гофра обойдется чуть дешевле.

Монтаж пластикового воздуховода

Пластиковый короб являются наиболее надежным вариантом в силу своей жесткости конструкции, он может быть круглого или прямоугольного сечения. Установка короба не представляет особых сложностей, детали из пластика можно пилить, склеивать, соединять с помощью крепежных элементов, при этом необходимо соблюдать несколько условий.

Круглый воздуховод из ПВХ

  • Нельзя размещать вытяжку около противоположной от вентиляционного отверстия стены.
  • Перед монтажом воздуховода во избежание ошибок желательно заранее составить чертеж с указанием размеров и количества секций, переходных колен, крепежных элементов.
  • При прокладке траектории желательно выдержать длину не более 3 метров, от этого напрямую зависит эффективность работы вытяжки. Если обратиться к инженерным расчетам, то на каждом метре воздуховода теряется 10% КПД вытяжки.
  • Не меньшее значение имеет угол и число поворотов. Стандартный вид переходников жестких пластиковых воздуховодов имеет Г-образную форму с углом 90 градусов. При количестве углов больше 3-х также падает КПД вытяжки на 5-10% в каждом переходе.
  • Следует снять размеры вентиляционного отверстия в кухонном помещении и приобрести необходимый переходник с воздуховода на вентиляционную решетку. Если вытяжное отверстие в кухне не совпадает по форме с воздуховодом, также потребуется переходник с прямоугольного на круглое отверстие вентиляции или наоборот.
  • В большинстве кухонь имеется единственное вентиляционное отверстие, поэтому для обеспечения естественной вентиляции используется добавочная решетка под коробом воздуховода.
  • Соединение колен воздуховода должно быть максимальным герметичным, поэтому возможно использование акриловых или силиконовых компонентов. Перед монтажом лучше собрать всю конструкцию , а после проверки на работоспособность и правильность установки снова разобрать, и осуществить окончательную сборку с использованием герметика.
  • Важным условием при установке воздухопровода является выбор правильного сечения труб. Необходимо чтобы он был равен или больше выходного отверстия вытяжки и совпадал по размеру сечения с вентиляционным отверстием в кухне.При меньшем сечении труб воздуховодов система будет создавать дополнительное сопротивление воздушному потоку, что приведет к увеличению шума и повышенной нагрузке на электродвигатель вытяжки. Аналогично не имеет смысла делать слишком большое сечение воздуховода при выходном отверстии маленького диаметра.

Особенности монтажа пластикового вентиляционного короба

Монтаж пластикового воздуховода для вытяжки осуществляется в несколько этапов, включающих проектную часть и непосредственно установку.

Разработка схемы. Чтобы правильно рассчитать необходимое количество элементов воздухоотвода, необходимо составить схему установки вентиляционного канала. Разнообразие элементов пластиковой конструкции позволяет выполнить практически любую вариацию короба. Чтобы вытяжка работала в нормальном режиме, нужно выполнить следующие условия:

  • максимально уменьшить длину короба, так как при удлинении теряется интенсивность выведения воздушного потока;
  • использовать минимальное количество элементов монтажа, которые способствуют изменению траектории движения воздушного потока (сужения, изгибы и т. д.), так как они увеличивают сопротивление;

Схема размещения пластикового вентиляционного короба с размерами

  • отказаться от поворотов конструкции на 90°. Такие участки максимально увеличивают сопротивление и способствуют налипанию в данных местах частиц загрязнения;
  • удалить короб от стояка отопления. Если это невозможно, то его необходимо теплоизолировать, чтобы температура устройства не превышала 50 °C. Изолирующий материал будет способствовать подавлению шума;
  • согласно разработанной схеме собирается вытяжной короб.

Установка обратного клапана и решетки. Клапан – обязательный элемент вентканала. При его отсутствии воздух будет просто возвращаться в помещение. Устанавливается он в конце воздухоотвода. Дополняется решеткой и оснащается сеткой, чтобы с улицы или из общей шахты в вентиляционную систему не попадали мелкие животные, птицы и насекомые.

Размещение и закрепление воздухоотвода. От размещения короба напрямую зависит способ его крепления. Если изделие монтируется в шкаф, то его следует прикрепить к задней стенке с помощью хомутов. Прокладываемый над шкафами короб можно закрепить к ним же посредством держателей и саморезов. Фиксацию к стене или потолку стоит делать с помощью держателей и хомутов и располагать их с интервалом не менее 70 мм.

Контроль герметичности. Осуществляя сборку пластикового вентиляционного канала, необходимо следить, чтобы все стыки были подогнаны, не оставались щели и промежутки. Проверка короба на герметичность до начала эксплуатации невозможна, поэтому допущенные ошибки могут обернуться проникновением в помещение загрязненного воздуха и усилением шума.

При монтаже необходимо четко подогнать все стыки, чтобы конструкция стала абсолютно герметичной

Специальные элементы, используемые при установке коробов для вытяжки на кухне

Кухни частных домостроений и квартир имеют различную планировку, которая подчас серьезно усложняет монтаж вентиляционной системы. В таких ситуациях нельзя обойтись без специальных элементов. Традиционно вентиляционные каналы представляют собой прямые части круглой или прямоугольной (квадратной) формы. Длина данных изделий – 35, 50, 100, 150 и 200 мм. При необходимости, используя ножовку, можно отпилить отрезок нужного размера. Когда возникает потребность в длине более 200 мм, монтируется элемент из нескольких стандартных изделий посредством соединителя для пластика. Соединитель располагается так, что за его счет общая длина не увеличивается.

Достаточно часто при монтаже требуется сделать поворот воздухоотвода. Обычно это возникает в случаях, когда приходится огибать выступы. Для этих целей используются так называемые колена. Угол поворота может быть равным 45 и 90°. Изменение направления производится по горизонтали и по вертикали. Для ситуаций, когда угол поворота не кратен 45°, применяются разноугловые колена. Требуемый градус поворота достигается путем обрезания одной из сторон соединителя.

Если необходимо сделать вентиляционный короб с поворотом, то для этого используются специальные колена

При необходимости изменения формы короба с прямоугольной (квадратной) на круглую (и наоборот) используются переходники для вытяжки. Часто возникающая проблема, решаемая путем применения переходников, – к круглому отверстию вытяжки необходимо присоединить прямоугольный короб. Данные элементы выпускаются как прямой, так и угловой формы. Стандартные показатели – от диаметра 100 мм к размеру 110х55 мм; от диаметра 100 мм к размеру 120х60 мм; от диаметра 125 мм к размеру 204х60 мм.

Все вышеперечисленные элементы употребляются исключительно для пластиковых изделий. Технология установки металлических коробов для вытяжки совершенно иная. Соединения производятся путем сварки или склеивания с помощью специального состава.

Рекомендации от профи!

Аксессуары для бани Беседка своими руками Бетонный забор Буржуйка своими руками Веранда своими руками Винтовой фундамент Дачный туалет своими руками Декоративный кирпич Забор из камня Заливка фундамента Как сделать забор Калитка из профнастила Камин своими руками Кирпичный забор Клумбы своими руками Кованые ворота Крыльцо своими руками Купель для бани Курятник своими руками Лестница своими руками Металлические ворота Монтаж вагонки Монтаж поликарбоната Насос для дачи Обустройство гаража Ограждения для клумб Отмостка своими руками Парилка в бане Перила для лестниц Погреб своими руками Покраска стен Пресс своими руками Решетки на окна Рулонные ворота Сарай своими руками Сигнализация для дачи Скамейки для дачи Столбы для забора Стяжка пола Твердотопливные котлы Теплица своими руками Установка забора Утепление дома Утепление мансарды Утепление фундамента

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
