Системы вентиляции: какие могут быть варианты для частного дома?
В зависимости от сложности устройства и способа подачи и удаления воздуха из помещений вентиляция делится на три типа.
Естественная вентиляция
Этот вариант представляет собой систему воздухообмена, происходящего самостоятельно по законам физики: из-за разности температур внутри дома и на улице или же из-за создания условий для возникновения сквозного ветра.
Такой вариант является самым простым и осуществляется благодаря наличию двух элементов:
- вертикальному вентиляционному каналу, который с одной стороны открывается в помещение, а с другой – наружу;
- оконными и дверными проемами.
К преимуществам такой вентиляции относятся:
- простота;
- небольшие затраты на обустройство;
- независимость от электроэнергии;
- насыщение помещения природным воздухом.
- риск чрезмерного охлаждения воздуха в доме;
- попадание в жилые помещения пыли, гари и других загрязнителей с улицы.
Поэтому естественную вентиляцию в частном доме рекомендуют применять только в экологически чистых районах, удаленных от города.
Принудительная вентиляция
Если уличный воздух оставляет желать лучшего, то стоит задуматься о более дорогом, но при этом надежном и безопасном варианте воздухообмена. Речь идет о приточно-вытяжной вентиляции в частном доме. Суть ее работы заключается в том, что воздух принудительно забирается из улицы, подвергается фильтрации, а при необходимости увлажнению и нагреву.
Прошедшие обработку воздушные массы по специальным вентиляционным коробам, распределенным по всем дому, поступают в спальни, зал, кухню и другие помещения дома, а из комнат удаляются при помощи вытяжной системы.
Управлять такой вентиляцией может хозяин дома при помощи пульта, либо контроль и регулировка осуществляется автоматически.
Смешанная вентиляция
Это гибрид двух описанных выше систем с небольшой оговоркой. Вентилятор чаще нужен не на этапе забора воздуха извне, а, наоборот, для принудительной эвакуации воздушных масс. Обычно это требуется в санузлах и кухне, а также в помещениях котельной. Пример – знакомая всем кухонная вытяжка.
Любую из этих систем можно организовать в своем доме как самостоятельно, так и силами специалистов.
Как сделать естественную вентиляционную систему своими руками
Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

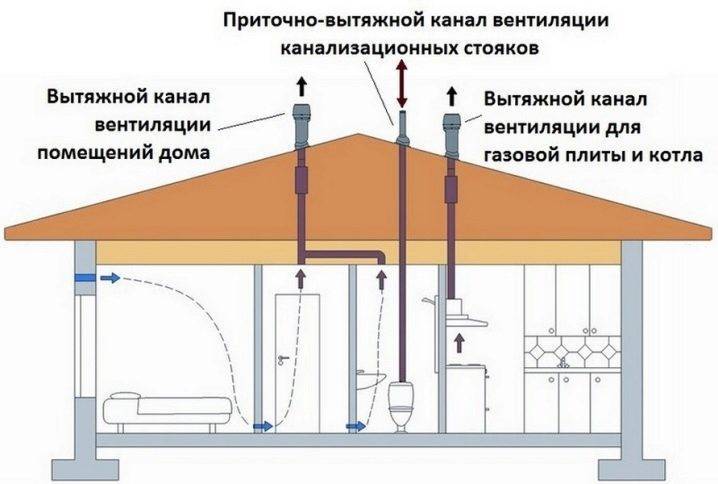

Устройство вентиляционной системы
Правильный монтаж
Вентканал в стене

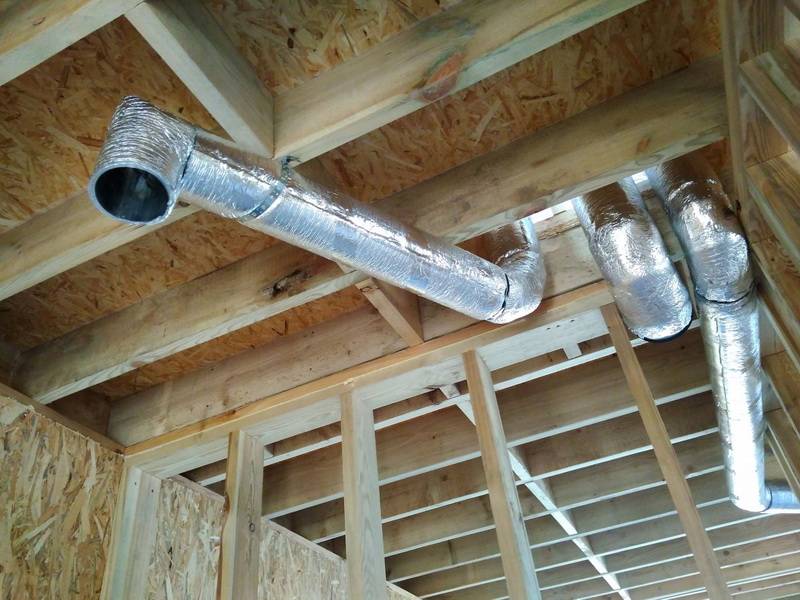

Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).
Размещение приточных каналов в стене
Основные рекомендации:
- Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.

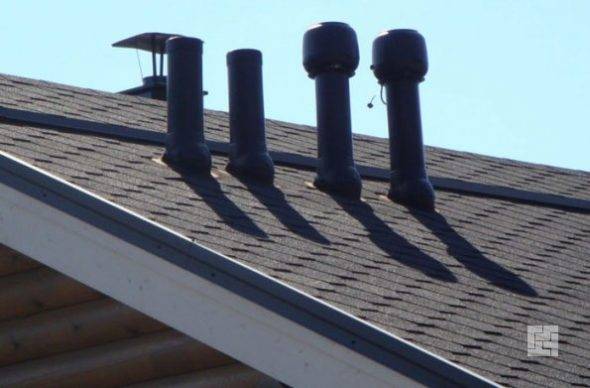

- Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.
Вывод системы на улицу
Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.
Приток свежего воздуха крайне необходим
Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха. Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись)
А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов
Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.
Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.
Как вентилировать подпол в срубе если он у вас есть?
Чтобы застоявшийся воздух в подполе не привел к появлению грибка, плесени и дом попросту не начал прогнивать, в фундаменте оставляют небольшие продухи
Все эти проёмы важно закрыть решетками против грызунов. Чтобы подпол не промёрз и не покрылся инеем, на зиму продухи полностью закрывают.
Как вентилировать санузел в доме из бревна?
В ванной комнате стены и пол сруба наиболее подвержены впитыванию влаги, поэтому одной лишь естественной вентиляции будет недостаточно. Мы рекомендуем установить принудительную вентиляцию, причём с отдельным отводом. Это необходимо для того, чтобы неприятные запахи не распространялись по жилым комнатам. Для удобства, вытяжной вентилятор можно подсоединить к выключателю, так при включении света в санузле, вытяжка заработает автоматически.
Как вентилировать кухню в срубе?
Здесь вам на помощь придёт классическая вытяжка. Её необходимо размещать прямо над плитой, на высоте около 0,7-1 метра над ней. Желательно, чтобы сама вытяжка была хотя бы на 10 см шире вашей плиты. Выводить вытяжной вентиляционный канал в кровлю необязательно, достаточно вывести его в стену возле кухни.
Виды систем
Как именно будет происходить воздухообмен в конкретном деревянном доме, следует подумать до начала строительства и даже до начала этапа проектирования. Вентиляция в таком доме обычно организуется естественным методом. Пассивный вариант предполагает приток воздуха через ряд каналов:
- специальные продухи, которые делаются на цокольном этаже;
- оконные щели в деревянных окнах, хотя этот вариант сегодня уже является неактуальным;
- механизм микроциркуляции в новых пластиковых окнах;
- открытые окна и форточки в летний период;
- приточные клапаны, которые являются довольно интересными современными решениями.
Первый вид вентиляции, которому следует уделить внимание – пассивная. Пассивная вентиляция предусматриваем выход использованного воздуха через каналы вертикального типа за пределы кровли
А классикой считается создание вытяжных каналов из туалета и кухни. В последние годы оптимальным решением считается размещение вертикальных вытяжек шахт отдельно для жилых помещений, кухни и туалета. А если существует обратная тяга, то это позволяет избежать опасности смешивания запахов.
Циркулирование воздухомасс между помещениями в этом случае будет обеспечиваться при помощи зазора от пола внизу дверного полотна. Вход в вытяжную шахту будет находиться в верхней части стены. Для прокладки самой шахты лучше всего применять трубы, выполненные из металла, с минимальным числом изгибов или же пластиковые, имеющие гладкую поверхность. Преимуществами такой системы можно назвать:
- низкую стоимость обустройства;
- долговечность;
- простоту монтажа;
- надежность;
- небольшую стоимость комплектующих, что включает в себя вентиляционные трубы, приточные клапаны, решетки вентиляции;
- нет необходимости тратиться на электричество;
- простоту эксплуатации;
- простоту очистки воздуховодов.
Но дом из дерева, вентиляция которого выполнена по пассивной технологии, имеет серьезные минусы:
- отсутствие возможности точно регулировать характеристики температуры и влажности;
- эффективность воздухообмена в летний период существенно снижается.
Еще один вариант – активная вентиляция. Это решение имеет высокую эффективность воздушного обмена, возможность точно определять температурные значения и влажности. В этом случае используется приточная аппаратура с вентилятором, увлажнительными механизмами, очистительными фильтрами и поглотителями шума. Если такая система установлена в доме с мансардным этажом, то можно увеличить ее эффективность, разместив вентилятор вытяжного типа. Использование системы позволяет обеспечить лучшие условия при любой погоде и сделать пребывание в помещении комфортным. Но такая система тоже имеет существенные недостатки:
- высокая стоимость;
- сложность в установке;
- высокие расходы на электричество и эксплуатацию такой системы.
Еще один вариант, который может быть сделан – комбинированное решение. Такое решение будет особенно эффективно, если улучшить интенсивность вытяжки при помощи использования вентиляторов осевой категории на входе в вертикальные воздушные шахты. В этом случае доступ воздуха в помещения осуществляется по естественной технологии, а на выходе из вентсистемы будет установлен прибор, который обуславливает мощный воздухоотток.
Нормы автономной вентиляции через стену в частном доме
Через стену можно оборудовать 2 типа вентиляции:
- работающую при помощи естественных процессов;
- осуществляемых при помощи механических средств.
Современные вентилирующие устройства успешно решают все проблемы.

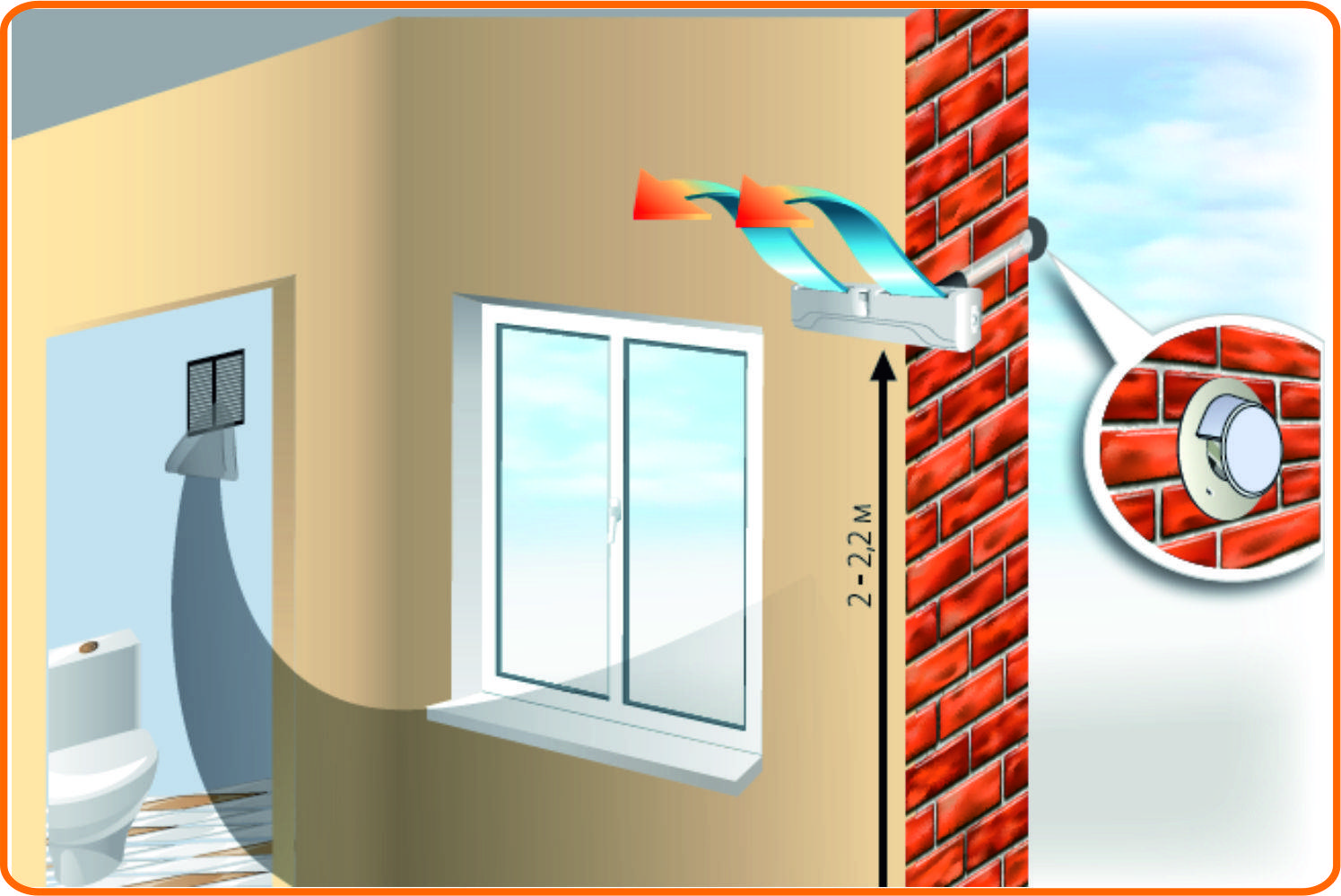

Самые простой вариант (он же работающий по естественному принципу) реализуется путем клапана, работающего по приточному принципу. Фактически он является системой каналов, имеющих выходы в виде отверстий, проделанных в стенах и выходящих на крышу дома. Но, стоит учесть, что контролировать объем воздуха, поступающий через него, не предоставляется возможным. Хотя организовать обустройство достаточно легко – это можно сделать через окно или если стена сделана из пеноблока – это облегчит процесс установки.
Качественно сделанная вентиляция все негативные факторы надежно отсекает, не позволяет поселиться в доме плесени и иным грибкам.

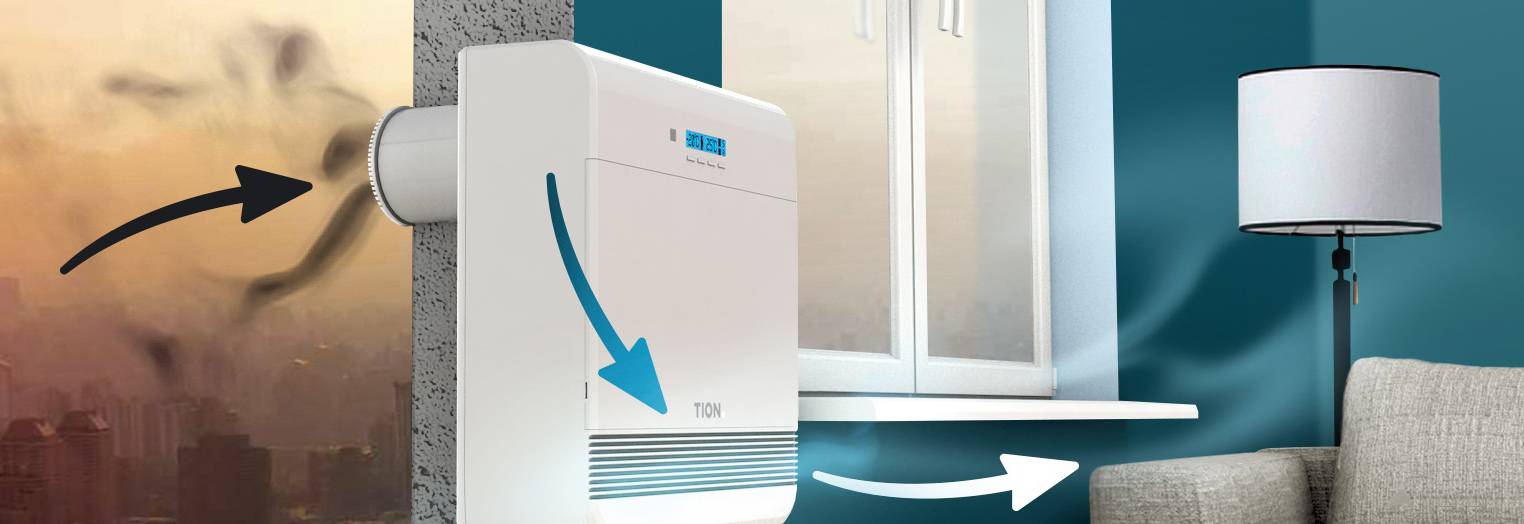

А вот механическая приточная вентиляция дает возможность контролировать интенсивность воздухообмена. В этом случае отверстие оборудуется вентилятором, способным нагнетать воздух с той или иной интенсивностью.

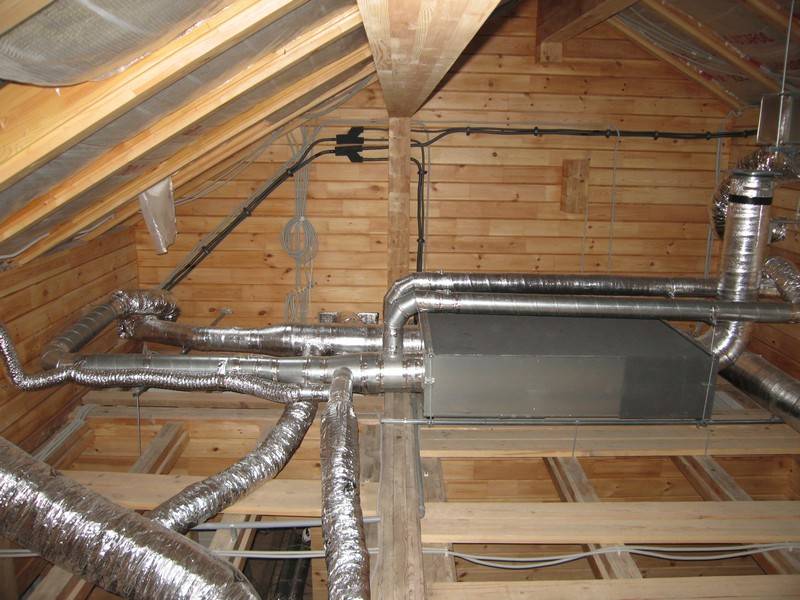

Система с рекуперацией и процессорным управлением
Сегодня можно недорого приобрести все компоненты для вентиляции дома, которая будет управляться компьютером. Вы можете программировать режим работы такой системы, даже находясь далеко от своей дачи.
Чаще всего рекуператоры ставят в каждой комнате, просверливая насквозь внешнюю стену как можно ближе к потолку, а приточный канал опускают ниже к полу, скрывая декоративным коробом. Вентиляторы для обеспечения воздухообмена устанавливают внутри каналов строго вертикально
Особую осторожность следует проявлять при монтаже блока с тончайшей мембраной, обеспечивающей эффективный теплообмен между потоками воздуха, которые удаляются наружу и втягиваются внутрь помещения. Сторонники установки рекуператоров настаивают на том, что современные строительные материалы несовместимы с эффективным функционированием естественной вентиляции, так как для нормальной ее работы необходим приток воздуха с улицы, который раньше обеспечивался за счет щелей в окнах и дверях, а сегодня практически отсутствует. К недостаткам современных систем проветривания следует отнести:
К недостаткам современных систем проветривания следует отнести:
- шум от работы вентиляторов;
- высокую стоимость обустройства;
- постоянную необходимость в потреблении электричества.
Последняя проблема чаще всего решается путем установки солнечных батарей и инсталляции автономной системы для всех компонентов «умного дама».
Наслаждаясь свежим прогретым воздухом, вы наверняка не раз похвалите себя за то, что благодаря самообразованию смогли сделать своими руками ленточный фундамент для дома, возвести стены, покрыть кровлю, сумели грамотно просчитать и умело выполнить систему вентиляции.
Определение и серьезность проблемы
Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.
Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим
Чтобы вы поняли, насколько это серьезно
По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.
Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:
- Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
Воздух среднего качества — 800 — 1000 ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.
- Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
- Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.
Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.
Наглядный пример
Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.
Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.
График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми
Информация для пояснения графика:
- Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
- Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
- Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
- Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
- Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).
Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента, значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.
Варианты вентиляции.
С технической точки зрения данные системы классифицируются по 3 категориям:
- своему предназначению,
- типу побудителя движения воздуха,
- методу передвижения воздуха.
Вентиляционные системы в зависимости от их функций подразделяются на:
По данной теме есть похожая статья – Фальцевая кровля: инструкция по монтажу, вентиляция.
- приточные;
- вытяжные;
- рециркуляционные (подают чистый воздух и подмешивают к нему некоторое количество вытяжного воздуха).
Все вентиляционные системы различаются между собой способом перемещения воздуха. Они делятся на:
- безканальные (воздух проникает внутрь дома сквозь окна и двери);
- канальные (воздушные потоки перемещаются по разветвленной сети вентканалов и воздуховодов).
Вентиляционные системы различаются между собой и побудительной силой, действующей на воздух. Так их разделяют на:
- механические;
- естественные.
В первых системах воздух начинает двигаться только после включения вентилятора. Во вторых — он перемещается исключительно благодаря действию законов природы.
Любой хозяин дома еще на этапе его строительства должен определиться с типом вентиляции в нем. Их существует всего три:
- (приточно-вытяжная);
- (естественная с принудительной вытяжкой).
Как правильно сделать выбор? Любой из данных вариантов имеет свои преимущества и недостатки.
Естественная вентиляция отлично подходит для небольших строений, расположенных в местах с чистой окружающей атмосферой.
В этом случае использование принудительной вентиляции нецелесообразно.
Для больших коттеджей и жилья, находящегося в зоне атмосферного загрязнения, лучше использовать механическую приточно-вытяжную систему вентиляции.
Она не только обеспечит помещения достаточным количеством воздуха, но и очистит его благодаря функции фильтрации поступающей воздушной смеси.
Требования к вентиляции частного дома при использовании различных строительных материалов разные. Для определения наиболее оптимальной вентиляционной системы учитывают хотя бы самый минимальный набор условий:
- чистоту атмосферы;
- стройматериал, используемый для постройки.
Естественная вентиляция.
Данная система оптимально подходит для строений, возведенных из кирпича; самана; дерева (бревно, брус); газо- шлако- и пеноблоков; монолитного керамзитобетона.
Принудительная вентиляция.
Приточно-вытяжная система вентиляции с функцией дополнительной фильтрации приточного воздуха устанавливается в домах, построенных из панелей 3D, МДМ, SIP, СОТА; сэндвич-панелей; пенополистеролбетона. Приточная вентиляция устанавливается и в каркасных домах, возведенных по канадской технологии («изодом», «термодом»).
Смешанная вентиляция.
Если естественная вентиляция не в силах справиться со своей функцией, несмотря на хорошую тягу в вентканалах, производят монтаж вытяжной вентиляции. Установку механических систем осуществляют только в помещениях, где воздух очень загрязнен или на стенах и потолке собирается конденсат. Их устанавливают в туалете, ванной комнате, котельной. Смешанной также может быть вентиляция кухни, подвала, погреба, санузла. Все бытовые помещения сильно влияют на атмосферу внутри дома, поэтому там чаще всего устраивают дополнительную принудительную вентиляцию.
В очень больших кирпичных и деревянных домах, а также в строениях из пеноблоков тоже можно использовать смешанный тип вентиляции.
Проектирование систем вентиляции, видео:
- (необходимо определить необходимое количество приточного воздуха, который будет соответствовать всем санитарным нормам);
- (от правильного выбора каналов и воздуховодов полностью зависит атмосфера в доме);
- выбору (его делают только после того, как взвесят все за и против того или иного типа вентиляции);
- составлению плана-схемы вентканалов (правильная схема системы вентиляции обеспечивает ее хорошую работу);
- выбору места для монтажа оборудования;
- определению ;
- устройству самой системы.
