Вентиляция в ванной комнате и туалете: организация воздухообмена, схемы, установка вентилятора, фото, видео

А как установить вентилятор по месту?

Крепление вентилятора по месту установки – это уже несколько другая тема, больше связанная не с электрохозяйством, а с общестроительными и отделочными вопросами. Поэтому в контексте данной статьи рассматривать их не станем. Можно лишь отметить, что и единства взглядов на эту проблему нет. В качестве примеров читатель может посмотреть подборку видеосюжетов.

Так, практически все вентиляторы рассчитаны на крепление к стене шурупами (дюбелями).

Видео: Как рекомендует производитель — монтаж вентилятора на дюбели

Но многие мастера предпочитают не связываться со сверлением керамической плитки около вентиляционной отдушины, и потому фиксируют приборы на клей. Такая методика вызывает немало критики со стороны приверженцев «классической» установки.

А есть и вовсе оригинальные способы установки.

Как возникает проблема воздухообмена

В современных многоэтажных домах на стадии проектирования и строительства закладывают монтаж принудительной вентиляции. Тягу создаёт мощный вентилятор, установленный на техническом этаже или на крыше. Установки дополнительного оборудования в квартирах от жильцов не требуется.

В большинстве же многоквартирных домов проветривание устроено иначе.

Потоки воздуха в вытяжной вентиляции многоквартирного дома

В стенах отделяющих квартиры от подъезда устроена вентиляционная шахта с отверстиями, выходящими в жилые помещения. Поток воздуха для вытягивания запахов и влаги создают разность температур и атмосферного давления на первых этажах и на крыше. Поток воздуха поднимается вверх, засасывая запахи их туалетной комнаты, ванны и кухни. Приток свежего воздуха в квартиру происходит через неплотно подогнанные деревянные рамы окон, форточки, входные двери, а в современных домах через клапаны в пластиковых окнах.

В правильную работу вентиляции вмешивается человеческий фактор:

Засорение или перекрытие вентиляционных каналов во время строительных (ремонтных) работ;
Установка дешёвых пластиковых окон без приточных клапанов;
Монтаж дверей с уплотнителями;
Размещение соседями по подъезду мощных вытяжек, нарушающих баланс потоков воздуха;
Редкие профилактические чистки каналов вентиляционных шахт управляющей компанией.

Результатом недостаточного вентилирования становятся:

Повышенная влажность в помещениях;
Появление и размножение плесени и грибка – причины опасных аллергических заболеваний. Отделка быстро приобретает неприглядный вид;
В тяжёлых случаях появляется обратная тяга, и запахи из шахты поступают в жилое помещение.

Плесень на потолке из-за недостаточной вентиляции

Монтаж вытяжных вентиляторов в ванной комнате — один из способов решить проблему. Часто договориться со всеми соседями и вернуть вентиляции первоначальный вид — задача трудновыполнимая.

Как проверить тягу

Проверить тягу из квартиры можно двумя способами:

Открывают дверь в ванную комнату, а к вентиляционному отверстию подносят зажжённую зажигалку или спичку. Если пламя заметно наклоняется в сторону отверстия — тяга есть.

Проверка тяги зажигалкой

К вентиляционному люку подносят развёрнутую салфетку. Если она притянулась и держится на отверстии — тяга также имеется.

Виды вентиляторов для ванной

Какие из представленных на рынке вентиляторы будут лучше для обустройства ванной комнаты? Следует обращать внимание на их разновидности

Осевые модели

Устройства исполняются как колесо в цилиндрическом корпусе. По поверхности изделия расположены консольные лопасти. Конструкция зафиксирована на осевом электродвигателе. Принцип работы основывается на вращении колеса, захвате лопастями воздуха и его перемещении. Осевые вентиляторы устанавливаются в отверстия шахты.

Преимущества:

высокий КПД — за 1 час очищается 100 кубометров;
простота монтажа — в поверхность стены;
функционируют без системы воздухоотводов;
подходят для коммуникаций с низким давлением;
эффективны в условиях переменных нагрузок;
компактные размеры.

Минусы:

минимальный напор;
риски нарушения циркуляции воздуха при монтаже;
громко работают — шумность от 30 до 50 дБ.

Совет! Чтобы повысить аэродинамические характеристики прибора, установите вначале вытяжки коллектор.

Радиальные вентиляторы

Приборы выполняются в виде спирального кожуха (пустотелого цилиндра) с лопаточным колесом. От формы лопастей зависит КПД всего механизма. Производители изготавливают несколько элементов:

загнутые вперед по направлению движения — высокая производительность, но недостаточное отведение механических примесей и газа;
загнутые назад — удобная регулировка скорости и хороший КПД;
«гребное колесо» — прямая конструкция работает в условиях высокого давления и плотных примесей в воздухе.

Совет! У прямолопастных моделей — высокая шумность при низком КПД.
Радиальный вентилятор для ванной комнаты

Принцип действия вентилятора основывается на попадании воздушных масс в отверстия лопаток, направлении его радиально, сжатии и последующем выталкивании через спиральный кожух в нагнетатель.

Преимущества:

экономия до 20 % электроэнергии;
исключение перегрузки электросети;
обработка 1 м3 загрязненного воздуха за 1 сек;
стойкость к коррозии;
наличие реле защиты и регулятора скорости;
подключение к сети с напряжением 220-240 В;
простота установки и обслуживания;
минимальный уровень шума;
почти не занимают место.

Минусы:

наибольшая эффективность только в просторных помещениях.

Центробежные установки

Мощные устройства с низким уровнем шума устанавливаются на проточную часть вентиляции. Приборы состоят из колеса с лопастями, каналов с круглым или прямоугольным сечением, механизмов всасывания и нагнетания. Воздушные массы засасываются к лопастям центробежным способом и выталкиваются перпендикулярно новой порции воздуха.

Важно! Для домашних коммуникаций подходят только канальные модели, рассчитанные на помещения от 15 квадратов. Установка центробежных вентиляторов — скрытая

Их фиксируют под потолком и маскируют накладками из гипсокартона

Установка центробежных вентиляторов — скрытая. Их фиксируют под потолком и маскируют накладками из гипсокартона.

Преимущества:

надежность жестких и полужестких воздухоотводов;
установка в центре коммуникации или перед воздухозаборника;
работают в помещениях повышенной загрязненности;
выдерживают постоянные перепады температуры.

Минусы:

маленькая энергоэффективность;
риски взрыва двигателя при колебаниях напряжения;
необходимость дополнительного монтажа анемостата.

Крышные конструкции

Вентиляторы выполняют роль вытяжки. Конструкция представляется собой вентилятор, прокладки с виброизоляцией, электродвигатель, автоматические устройства регулировки в едином корпусе. Основной узел — осевой или радиальный с лопастями, всасывающими воздух с одной или двух сторон. Монтаж вентиляционной конструкции проводится одновременно с кровельными работами, предусматривает установку дефлекторов, труб, проходных элементов.

Преимущества:

регулярный приток свежего воздуха;
сохранение нормальной влажности;
отведение специфичных запахов и влаги;
предотвращение появления плесени;
устранение запахов канализации.

Минусы:

необходимость утепления в зимнее время;
сложность монтажных работ.

Как правильно сделать принудительную систему своими руками?

Проектирование и монтаж выполняется самостоятельно, с проведением подготовительных работ.

Сравнивают диаметр вытяжного прибора с размером проёма в стене.
Узкий вход в вентиляционное отверстие расширяют перфоратором.
В широкий вход вставляется труба из пластика или гофра.
Промежуток между трубой и стеной заделывают монтажной пеной.

Место для установки

Для наиболее продуктивной работы вентиляции нужно выбрать мощную установку и подобрать место для монтажа. Вытяжка предназначена для отвода тёплого влажного воздуха, вытяжку монтируют в верхней части стены напротив входной двери. Для обеспечения доступа свежего воздуха в комнату в нижнюю часть двери встраивают решётку или оставляют щель под дверью, что позволяют свежему воздуху поступать в комнату из квартиры. Запрещено устанавливать вентилятор рядом с раковиной, ванной, унитазом и другими источниками повышенной влажности, так как это служит причиной короткого замыкания. По этой же причине устройство располагают под потолком. Для уменьшения шума устанавливают силиконовую прокладку между устройством и стеной. Электровытяжку не устанавливают в туалете над дверью, чтобы не снизить воздушный поток. СоветВентилятор не устанавливают вблизи нагревательных приборов, чтобы он не перегревался.

Диагностика состояния вентиляционного канала

Перед установкой вентиляции внимательно изучают состояние и устройство вентиляционной выработки. Для этого проверяют тягу — сначала при открытом окне и дверях, затем плотно закрыв источники подачи свежего воздуха. К вентиляционной шахте прислоняют бумажный лист, зажжённую спичку, зажигалку. Язык пламени, смещённый в сторону вентканала, прилипший листок бумаги к отверстию свидетельствуют о наличии тяги. Для улучшения тяги проверяют вентиляционную шахту на наличие мусора, оставшегося после ремонта. Устранение препятствия значительно улучшит работу всей вытяжной системы.

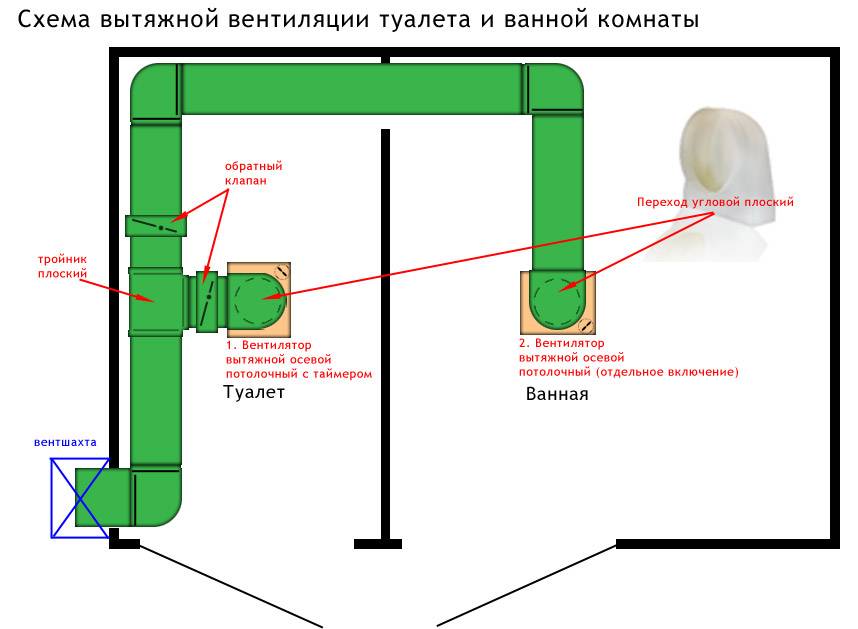

Как подключить: выбор схемы

Рассматривая типовую квартиру в новострое, становится понятным, что стандартная встроенная вентиляция не в состоянии справиться с выводом влаги из ванной. Исключение составляет частный дом, где в туалете есть окно. Часто при организации принудительной вентиляции нужно узнать продолжительность периода работы системы вытяжки. Обычно вентилятор подсоединяют к выключателю света, активируя устройство на время нахождения человека в санузле. Но этого недостаточно для проветривания помещения. Следующий способ заключается в подсоединении устройства к независимому выключателю. Но посетитель часто забывает о такой мелочи, как необходимость отключить или включить прибор. Поэтому необходим монтаж вентилятора с измерителем влажности. Устройства работают автономно, удаляют лишнюю влагу из помещения, не требуют при этом участия человека.

Как установить вентилятор?

Приступая к установке вентиляционной системы, ознакамливаются с инструкцией к прибору. В ней содержится пошаговое руководство по монтажу, что упрощает работу. При отсутствии инструкции производителя или перевода на родной язык действия выполняют в следующей очерёдности:

снимают наружную крышку;
места прилегания вентилятора к стене смазывают полимерным клеем, жидкими гвоздями или силиконом;
вставляют устройство в проём в стене, полностью спрятав рабочую часть, состоящую из лопастей и двигателя;
корпус плотно прижимают для схватывания клея;
для защиты от попадания из вентиляционной шахты в комнату насекомых и мусора устанавливают противомоскитную сетку;
крышку ставят на место, закрепляют саморезами или дюбелями, которые поставляются в комплекте;
завершающий этап — укладка провода, подсоединение вентилятора к электросети.

Вентиляция в ванной комнате и туалете

Вытяжка в ванной комнате имеет очень простое устройство – по сути, это элементарная вентиляционная система принудительного принципа действия. Она состоит максимум из двух частей – воздуховода, который соединяется с вентиляционным стояком дома, а также непосредственно самого вентилятора.

Несмотря на такую простую конструкцию, работает она отлично, а главное, справляется с возложенными на нее обязанностями на все 100 %.

Раз уж мы пришли к выводу, что вытяжка является ничем иным, как вентиляцией, то следует разобраться с принципом ее работы. Практически во всех домах она функционирует по приточно-вытяжному способу.

Если вдруг не найдете второй вентиляционный канал, который дает приток свежего воздуха, знайте, что он обеспечивается за счет проветривания квартиры или дома в целом. Вот почему в некоторых ситуациях канал, предназначенный для отвода отработанного воздуха из помещения в ванной комнате, может работать как приток.

Такое положение дел является признаком полностью или частично забитых воздуховодов. Это часто случается в многоквартирных домах, а в частных строениях такой эффект практически не встречается. Именно по этой же причине большинство людей, проживающих в высотках, оборудуют свои ванные комнаты принудительной системой отвода отработанного воздуха.

Говоря проще, если вентиляционные каналы чистые на все 100 %, то нужды в вытяжке для туалета и ванной нет – проветривание и удаление излишков влаги осуществляется за счет естественной конвекции воздуха.

Кстати, одной из причин некачественной вентиляции являются металлопластиковые окна, которые напрочь устраняют эффект щелевого проветривания, на который и рассчитывалась в большей степени вентиляция в старых домах.

С устройством вроде бы разобрались, теперь дело за сердцем вентиляционной системы для ванной или туалета. Вентилятор – именно на него возлагаются все проблемы старых и забитых вентиляционных каналов. Устройство это неоднозначное и может отличаться некоторыми конструктивными элементами, на которые нельзя не обращать внимания.

Вентиляция в ванной в частном доме

Тут основные трудности могут возникнуть при устройстве вытяжных каналов. При планировке их можно свести в одном месте и потом вывести на крышу. Это сложнее с точки зрения внутренней разводки — придется тянуть воздуховоды к нужному месту, а также более затратно при строительстве. Но внешний вид получается солидный.

При планировании частного дома можно все вентканалы собрать в одном месте и вывести их на кровлю

Еще один способ устройства вентиляционных каналов: вывести его через стену, а затем по наружной стене поднять вверх . По правилам, для нормальной тяги при естественной вентиляции они должны возвышаться над коньком на 50 см. А вот один общий воздуховод будет вами выводится или на каждое помещение отдельный — зависит от вашего желания или от планировки. Картина получится примерно такой.

Вытяжная вентиляция в ванной и туалете частного дома может быть организована таким способом

Есть еще вариант: сделать механическую вытяжку, которая работать будет исключительно от вентилятора. Тогда в зависимости от планировки подходит один из двух вариантов, представленных на фото.

Варианты механической вентиляции ванны в частном доме

В первом случае (слева) вытяжное отверстие сделано прямо в верхней части стены (чтобы воздухообмен был эффективным оно должно располагаться напротив двери, наискосок, вверху). При таком устройстве используется обычный настенный вентилятор. На этом же рисунке показано, как можно сократить количество необходимых каналов. Если у вас помещения ванной комнаты и туалета находятся рядом, через тонкую перегородку, то в перегородке можно сделать отверстие и установить решетку. В этом случае вентиляция ванны будет идти через туалет.

Во втором варианте (на фото справа) использован воздуховод с канальным вентилятором. Решение простое, только есть один нюанс: если воздуховод будет заканчиваться под свесом кровли (на фото он короткий, но бывают и длинные), то дерево через какое-то время почернеет. Если так сделать вывод из туалета, этого может и не произойти, а в случае с ванной, повышенная влажность даст себя знать уже через пару лет. В таком случае можно воздуховод «дотянуть» до среза кровли или через колено вывести вверх (но поднять на 50 см над кровлей).

Какого типа вентилятор подходит для конкретного помещения

Для жилого дома лучше всего выбирать вытяжную систему вентиляции. Воздух входит в помещение естественным путем, а выводится с помощью вентилятора. Вытяжные вентиляторы разделяются на следующие типы:

канальные;
осевые;
радиальные;
крышные.

Осевые настенные вентиляторы (еще их называют накладными)

Обычный осевой настенный вентилятор

В конструкцию входят:

корпус в виде цилиндра;
колесо внутри корпуса (оно имеет консольные лопасти);
ось электродвигателя (на ней крепится колесо);
ротор и статор.

Воздух захватывается вращающимися лопастями, и активированный воздушный поток выводится из помещения наружу.

Вентиляторы канального типа

Осевые канальные вентиляторы появились в домах граждан не так давно. И устанавливают их не настолько часто, как накладные вентиляторы. Причина такой непопулярности – сложность монтажа своими руками. Но иной раз они становятся незаменимыми и идеально подходящими для конкретных условий. К примеру, если квадратура помещения, в котором требуется контролировать вентиляцию, превышает 15 м².

Осевой вентилятор канального типа

Вентиляторы радиального типа

Вентилятор радиального типа

Конструкцию этого агрегата составляют:

двигатель;
ось вращения колеса, имеющего лопасти;
металлический короб спиралевидной формы (напоминает ракушку древнего моллюска аммонита), закрытый.

Вентиляторы крышные

Вентиляторы устанавливаются на крышах особняков и многоквартирных домов.

В частных домах часто применяются крышные вентиляторы

Оборудование и материалы для монтажа

Сделать вытяжку в ванной комнате можно только при наличии специальных материалов, инструментов и приспособлений. Для самого простого варианта обустройства необходимо подготовить такие материалы и оборудование:

Вид материала или приспособления	Рекомендации относительно выбора
Воздуховоды	Воздуховод представляет собой короб из пластика или металла. В зависимости от параметров комнаты выбирается размер самого изделия.
Внешний и внутренний вентилятор	Вытяжки для ванной обычно оборудуют минимум 1 вентилятором, но желательно устанавливать 2 и больше. Вентиляторы подключаются к электросети и работают в автоматическом режиме.
Наружные решетки для забора воздуха	Это обычая пластмассовая решетка, которая фиксируется на выходе вентиляционного канала в комнате и улице. Защищает систему от попадания инородных тел и препятствует засорению канала.
Крепежи разного формата	Набор и количество крепежей зависит от того, как будет проводиться монтаж всех составляющих вентиляции.
Кабель, выключатели	Работа вентиляторов обязательно должна регулироваться с помощью выключателей, так как система не может работать без перерыва. Кабель необходим для подключения самого вентилятора к сети.
Поворотные колена	Если в системе будут присутствовать повороты, то придется использовать эти элементы. Поворотные колена бывают двух видов: вертикальные и горизонтальные.
Соединительные муфты	Элементы, которые соединяют части воздуховодов. Могут пригодиться для монтажа прямых участков.
Обратный клапан	Приспособление необходимо для предотвращения попадания воздуха из канала обратно в помещение.

Дополнительно стоит купить гигрометр или таймер, которые автоматизируют работу вытяжки. Достаточно в обустройстве системы использовать один из представленных вариантов оборудования.

Составляющие и материалы системы в квартирах и частных домах

В частных домах состоит из следующих элементов

Воздуховод. Труба прямоугольного сечения длиной 0,5, 1 или 2 метра. Устанавливаются под потолком, не требуют лишнего пространства.
Вентилятор — наружный, выступающий над поверхностью, или встраиваемый. Первый используют для вентилирования небольшого помещения, второй — в сложных многоходовых системах.
Поворотное колено для соединения углов прямоугольных труб. Производятся вертикальные и горизонтальные модели.
Соединительный фитинг. Сопрягает прямые участки системы вентиляции.
Обратный клапан. Предотвращает попадание насекомых и мусора из вентиляционной шахты в помещение (как сделать обратный клапан для вентиляции своими руками?).

Вентиляционное отверстие снаружи подвесного потолка

Внутри подвесных реечных и натяжных конструкций не должна задерживаться влага, поэтому система вентиляции там обязательна.

В этом случае натяжной или реечный потолок достаточно оборудовать пассивной вентиляцией: прорезать отверстие в потолке, оформить его декоративной решеткой или специальным плафоном. Таких отверстий можно сделать несколько. Вытяжной, вентилятор, установленный в стенном отверстии, будет вытягивать воздух через вентиляционные решетки потолка.

В домах, где отверстие воздуховода находится выше уровня, на котором монтируется подвесной реечный или натяжной потолок, вытяжной канальный или осевой вентилятор вставляется в штатный воздуховод в стене, а на полотне потолка, напротив него проделывается еще одна дыра.

Стандартная ширина планки реечной конструкции – 84 мм, поэтому отверстие должно иметь диаметр 80 мм, чтобы не смять реечный профиль. Дыра просверливается в рейке дрелью оснащенной фрезой «балеринкой» на 80 или 82 мм.

Решетку можно взять больше, диаметром 100 мм, на ней намечаются отверстия под саморезы. Она прислоняется к разметке, и через нее сверлят монтажные дырки под крепление. Сразу вкручивать саморез в потолок (без предварительно просверленных под него дыр) не рекомендуется: малейшая осечка, он воткнется не там, где нужно. Шляпки саморезов скроет декоративный элемент решетки.

Подобным образом своими руками делается вентиляция в натяжных полотнах, только тут отверстие аккуратно вырезается, а не сверлится. Решетка крепится на потолок специальными зажимами или силиконовым клеем.

Монтирование вентиляционного оборудования

Монтаж и установка вентиляционного оборудования осуществляются после выполнения всех отделочных работ, кроме чистовой отделки. Этот этап подразумевает крепеж механизмов, набор которых бывает разным, но алгоритм действий одинаков для всех.

Элементы необходимо установить в следующем порядке, начиная от входа воздуха во внутрь вентиляционного канала.

Система очистительных фильтров.
Калорифер, который в холодные периоды подогревает воздух. В более дорогих моделях он снабжен дистанционным управлением.
Вентилятор.
Рекуператор.
Система кондиционирования для охлаждения воздушного потока в жаркий период времени. Как правило, этот блок должен стоять последним перед выходным отверстием.

Если бытовой вентиляционный канал проходит через неотапливаемую крышу, то трубы необходимо теплоизолировать. Если вентиляция подразумевает не только приточную схему, но и принудительный отток воздуха, то следующий этап – монтаж вытяжного вентилятора. В заключение осуществляют прокладку электросетей, подведение электричества к механизмам и их заземление. Если вентиляционный комплекс состоит из нескольких секций, то необходимо собирать каждую сеть отдельно и проводить предпусковые испытания каждого блока.

Приточная

Схемы монтажа могут изменяться, что обусловлено комплектацией вентиляционного комплекса.

Стандартный вариант установки подразумевает несколько этапов.

Выбор и наметка мест для вентиляционных отверстий.
Бурение намеченных входов и выходов с небольшим уклоном в сторону улицы, чтобы обеспечить стекание конденсата. Диаметр не должен быть меньше 12-13 см.
Труба воздуховода отрезается с учетом необходимых размеров.
Установка вентиляционного канала и выходных клапанов.
Устранение щелей между трубой и стенами с помощью монтажной пены.
Крепеж всей установки к стене или потолку.
Установка фильтра в приточный воздуховод.
Крепление калорифера и его подключение.
Монтаж защитных решеток на выходные отверстия.
Подведение электропитания.

Наиболее простой вариант приточной вентиляции – стеновой клапан. Он представляет собой пластиковую трубу, внутри которой последовательно располагаются внешний воздушный распределитель, фильтр, шумо- и термоизоляция, регулятор, распределитель внутренний. Установку подобного устройства эффективнее проводить между подоконником и радиатором. Для этого в стене штробят канал сечением 5-6 см, в который вставляется тело клапана – труба. Затем снаружи крепится внешний распределитель, а изнутри внутренний.

Вытяжка своими руками

Иногда естественной вентиляции не хватает, тогда специалисты предлагают установить дополнительную вытяжную систему, чтобы усилить отток использованного воздуха. Как правило, их устанавливают на кухне над плитой и в ванной комнате. Следует понимать, что все приборы в принудительной схеме работают от электричества. Однако обычный маломощный вентилятор можно запитать даже от регулятора лампочки в санузле.

Естественная вентиляция в квартире ориентирована на выход воздуха в единую шахту. Для того чтобы потоки из ванны и туалета не перекрывали друг друга, вентиляторы снабжают обратным клапаном. В результате воздух проникает сквозь него, но обратно выйти уже не может. Небольшие модели крепятся с помощью обычных шурупов, дюбелей или с помощью крепежных элементов, приложенных к модели производителем. Если нет навыков монтажа подобных изделий, то рекомендуется следовать инструкции, которая присутствует в комплектации любого изделия.

Схемы установки

Выбор систем вентиляции зависит от нескольких параметров, в том числе от строительных материалов стен и перекрытий здания, площади помещения. Немаловажным фактором является степень чистоты наружного воздуха, при высоких показателях загрязненности нет резона закачивать его в дом. Одним из критериев, влияющих на выбор, являются затраты. Проект вентиляции должен учитывать финансовые возможности жильцов, но не противоречить здравому смыслу, иначе, сэкономив на мелочах, можно получить большие проблемы в будущем.

По принципу работы можно выделить три типа вентиляции:

естественная;
принудительная;
приточно-вытяжная или смешанная.

Естественная

Данный вид вентиляции работает автономно за счет перепадов температуры и давления. Чаще всего используется в многоквартирных домах, где вдоль всего здания установлены вентиляционные шахты. В каждом помещении в санузлах и кухне оборудованы специальные каналы, которые выводят отработанный воздух наружу. В качестве приточных отверстий раньше предполагались форточки, поэтому часто мы слышим о том, что помещение необходимо проветривать. Также воздух проникает через щели в деревянных рамах. К сожалению, сегодня чаще устанавливают пластиковые оконные блоки, чем нарушают естественную циркуляцию воздушных потоков. В этом случае нужно предусмотреть дополнительную приточную вентиляцию либо чаще открывать окна.

К плюсам подобного типа систем можно отнести автономную работу, низкую себестоимость установки и дальнейшего обслуживания, обеспечение движения естественных воздушных потоков, более пригодных для нормальной человеческой жизни.

Принудительная

Работа системы осуществляется за счет специальных электрических вентиляторов, которые вытягивают отработанный воздух и испарения наружу через вентиляционные каналы.

Принудительная вентиляция чаще устанавливается в помещениях с массовым скоплением людей: производственных площадках, торговых центрах, спортзалах, аэропортах и вокзалах, учебных помещениях и институтских аудиториях.

Достоинства подобного типа конструкций в том, что они совершенно не зависят от погоды за окном, очищение воздуха в помещении обусловлено системой фильтров, кроме того, можно менять температуру воздушного потока.

В качестве недостатков специалисты выделяют следующие факторы.

Высокая цена на каждом этапе работы, начиная от стоимости самого оборудования и заканчивая монтажом и обслуживанием.
Поскольку детали системы чистить постоянно невозможно, а при работе на них оседает большое количество пыли и грязи, они зачастую сами являются рассадниками грибков и бактерий. Вследствие чего возможны заболевания дыхательных путей у жильцов: астма или аллергия. На сегодняшний день разработаны специальные обеззараживающие комплексы для принудительно вентиляции, они ее удорожают, но эффект на самом деле незначительный.

Смешанная

В данном случае в движении воздушных потоков задействованы естественная и принудительная составляющие. Через одни отверстия воздух заходит в дом за счет разницы давлений, через другие каналы выводится с помощью вентиляторов.

Основные виды вентиляционных систем

Вентиляция в ванне бывает:

Вытяжной.
Приточной.

Вытяжка отсасывает спёртый, отработанный воздух. А приточка загоняет в помещение с улицы свежий поток.

В целом, для дома или квартиры идеальным будет установка приточно-вытяжной вентиляции.

Однако для отдельных помещений не всегда и не во всех комнатах требуется монтаж и того и другого варианта.

Так, установка мощного притока приводит к тому, что поступивший с улицы воздух смешивается с воздухом комнаты и разносится в другие помещения.

И если это кухня, или туалет, результат будет не самый приятный, запахи этих помещений разнесутся по дому.

Для ванных комнат, в большинстве случаев, рекомендуется установка только вытяжной вентиляции.

Также система проветривания может быть:

Естественной.
Принудительной.

Естественная система реализована в многоэтажных домах в виде шахты, в которую выходит тёплый влажный пар. Тяга здесь создаётся за счёт физических свойств тёплого воздуха стремиться вверх.

Такой вариант работает и многих вполне устраивает, если:

Шахта чистая.
Не было перестроек, приведших к тому, что система перестала справляться.
Если нет обратной тяги (такое случается из-за сильного ветра, или вмешательства в систему других жильцов).
В жаркие дни эффективность естественной вентиляции заметно падает.

Сегодня одна из самых распространённых причин недовольства жильцов естественной вентиляцией – это нарушение притока. Воздух не будет уходить, если в квартиру не поступает новый. Причина подобного явления – установка пластиковых окон и герметичных дверей. Поможет монтаж, например, оконных клапанов.

Принудительный отток осуществляется вентиляторами. Такая система:

более эффективна;
поддается регулировке;
не зависит от погоды за окном.

энергозависимость;
энергопотребление;
более дорогой монтаж;
вероятность выхода техники из строя;
шум во время работы;
неприемлема при совмещении шахты с другими квартирами.

Принудительную систему вентиляции стоит устанавливать, если дом имеет большие площади, или естественная вентиляция не справляется со своей задачей.

В большинстве же случаев приемлем вариант комбинированной системы (когда в одних комнатах осуществляется естественных приток и принудительная вытяжка в других).

Правила организации

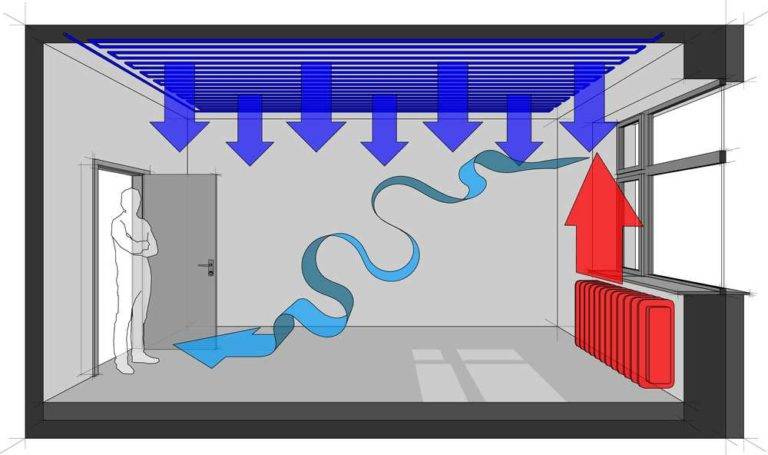

При устройстве системы движения воздуха вам нужно помнить основной принцип: для того, чтобы работало все эффективно, необходимо обеспечить приток воздуха через жилые комнаты и его переток в технические. Оттуда уже он уходит через вентканалы.

Сегодня приток воздуха стал проблемой: снижая затраты на отопление мы отсекли практически все источники его поступления. Окна ставим герметичные, стены, через которые воздух хоть немного поступал, утепляем воздухонепроницаемыми материалами. Третий источник — входные двери — сегодня уже тоже почти у всех железные, с резиновым уплотнителем. Остался, по сути, единственный способ — проветривание. Но им мы совсем не злоупотребляем: выдувает тепло. В результате к проблемам нехватки кислорода в помещении добавляется проблема сырости: нет притока, и отток неэффективный. Даже принудительный.

Если хотите чтобы вентиляция была нормальной, а стены в помещениях не «мокли», делайте вентиляционные отверстия. Есть такая опция на металло-пластиковых окнах, а есть отдельные устройства, которые монтируются в любом месте на стене. Они есть с регулируемыми заслонками, разных форм и размеров, снаружи забраны решетками. Устанавливать лучше всего под окнами, над или за батареями. Тогда их и не видно в комнате, а зимой поступающий с улицы воздух подогревается.

Обеспечив приток, необходимо позаботиться о том, чтобы через двери он попал в технические помещения. Потому под всеми дверями должны быть щели: через них воздух будет перетекать в другие помещения. В дверях ванной желательно установить вентиляционную решетку и/или также сделать щель не менее 2 см от пола. Те же правила относятся и к другим техническим помещениям: кухне и туалету. Только при наличии движения воздушных масс вентиляция будет работать.

Основные правила монтажа

Монтажные работы можно выполнить самостоятельно либо с привлечением подрядных организаций, но в любом случае начинать нужно с согласования проекта и составления списка необходимых манипуляций. На подготовительном этапе осуществляется выбор подрядчика, который должен согласовать и утвердить разработанное техническое задание. Далее совместно с заказчиком составляется график работ, где подробно описываются сроки, поставки комплектующих и расходных материалов, тип оборудования и его установка.

Перед началом работ следует проверить соблюдение следующих факторов:

что техническое задание разработано;
проект утвержден и согласован с подрядчиком, состоящим в государственном реестре СРОС;
все основные и межкомнатные стены, межэтажные перекрытия установлены;
готовность площадок для установки внутреннего и наружного вентиляционного оборудования обеспечена;
установлена гидроизоляция, если схемой предусмотрены мокрые фильтры;
выполнены все воздушные отверстия и каналы, заложенные в проекте;
присутствует основная вентиляционная шахта для естественной циркуляции воздуха;
в наличии опоры для крышных вентиляторов, предусмотренных в схеме;
стены воздуховодов покрыты штукатуркой.

К основным правилам монтажа вентиляционных систем относятся следующие требования:

продольные швы должны располагаться вверх;
крепления на болтах необходимо затягивать до максимального предела;
вентиляционные блоки устанавливаются на подготовленные крепления исключительно после монтажа;
крепеж должен учитывать массу самого воздуховода, чтобы она не передавалась механизмам;
крепежные элементы обязаны иметь виброизоляцию;
жесткие опоры предусмотрены для радиальных вентиляторов, с креплением анкерными болтами;
фильтры натягиваются ровно, исключая провисание;
электромоторы следует максимально точно подгонять к вентиляторам;
вращение крыльев должно быть свободным;
вентиляционные отверстия закрываются специальными решетками, размеры ячеек которых не должен превышать 7 см;
при устройстве вентиляционной системы количество изгибов необходимо минимизировать.

Основные этапы монтажа вентиляционных воздуховодов следующие:

отметка мест, в которых будут устанавливаться крепежи;
сборка крепежных элементов;
поставка воздуховодов и комплектующих к ним;
сборка отдельных вентиляционных секций;
монтаж собранных блоков в одну систему, крепление их в установленных местах.

Как правило, в жилых помещениях и сооружениях общественного назначения вентиляцию прячут за отделкой, но в производственных цехах ее оставляют открытой, чтобы облегчить к ней доступ.
