Вентиляция в парилке бани своими руками: схемы, устройство, видео

Важность системы

Еще в старину зодчие понимали, что отсутствие свежего воздуха в бане способно довольно быстро вызвать возникновение сырости, плесени, спор грибков, что неминуемо ведет к разрушению конструкции. Именно поэтому еще в древности строители оставляли между бревнами небольшие щели – они способствовали улучшению воздухообмена и качественной вентиляции. В наши дни на смену этим примитивным технологиям пришли современные эффективные системы, которые требуют затрат сил, средств и времени на планирование и монтаж.

Некоторые домовладельцы пропускают этот этап работ, но это очень большая ошибка, поскольку уже спустя пару лет такие строения попросту придут в негодность из-за постоянно повышенной влажности, а если баня построена по каркасной технологии, то срок ее службы будет и того меньше. Первым признаком начавшегося разрушения станет затхлый запах, который будет наиболее ощутим в момент растопки печки. Это сведет на нет любое удовольствие от процедуры. Нахождение в такой парилке не только неприятно, но и довольно опасно для жизни и здоровья, поскольку в воздухе скапливается угарный газ, споры грибков и плесени, которые провоцируют развитие опасных заболеваний бронхолегочной системы.

Эффективная вентиляция в бане непременно должна соответствовать основным требованиям и принципам безопасности:

Правильное перераспределение воздушных масс. Как известно из школьного курса физики, высокотемпературные воздушные массы устремляются вверх, а холодные, наоборот, опускаются. Поэтому потоки следует направить так, чтобы ноги не замерзали, а на лежаках была комфортная температура.
Поддержание заданного уровня нагрева в парилке. Вентиляция ни при каких обстоятельствах не должна нарушать функциональности парилки, то есть недопустимо охлаждение воздуха.
Применение гидростойких материалов. Для обустройства парных и организации вентиляции в них необходимо использовать материалы, устойчивые к влажности и повышенным температурам.

Основная трудность создания эффективной системы воздухообмена состоит в том, что перед ней стоит задача быстрого удаления горячего влажного воздуха из всех участков бани, но при этом требуется не допустить понижения температуры в горячей парилке, поэтому современные системы, как правило, используют установку вытяжек, которые не допускают задувания холодного воздуха с улицы. Наличие таких систем имеет принципиальное значение для строений, оборудованных твердотопливными и газовыми печами, поскольку подобные схемы нуждаются в большом объеме кислорода для поддержания процесса горения.

Основные требования

Постоянный приток воздуха (свежего) извне.
Неизменность температуры в помещениях, в том числе высокой – в парилке.

Нормы и правила устройства вентиляционной системы

В сауне практически все помещения имеют скромные габариты. Применительно к комнатам с небольшими размерами нужно ориентироваться на такую схему вентиляции, чтобы она обеспечивала обновление воздуха примерно каждые четверть часа, как минимум. Для сауны это считается предельной нормой.
В процессе проектирования и монтажа следует продумать и исключить все риски появления сквозняков или наоборот, зон с застоявшимся воздухом.

Выведение отработанного воздуха

Если конструкция печи предполагает расположение топки непосредственно в парилке, то лишний воздух через нее выводится наружу по дымоходной трубе. Как правило, при этом дополнительных отдушин не требуется.

Чтобы облегчить процесс просушивания парилки после использования, в стене можно прорубить оконце размером до 20×20 см. Пока топится печь и в парилке находятся люди, оно остается закрытым на заглушку.

Если же в парной предусмотрено обычное окно со стеклопакетом, то дополнительная отдушина не требуется. Как вариант, можно встроить окно в простенок между парилкой и моечной, откуда отработанный воздух по воздуховодам попадет наружу.

Следовательно, вентиляция парной может не потребоваться лишь при соблюдении ряда условий:

небольшой размер – на 2-4 человека;
свободно уложенные нижние венцы;
протапливание каменки прямо внутри парной;
в стене прорезано отверстие для проветривания.

Как правило, бани такого типа строят хозяева дачных участков для личного пользования.

Важные нюансы устройства вентиляции бани своими руками

Если все делать правильно, то планировать вентиляцию в бане нужно еще на этапе ее проектирования. В уже готовой постройке проделывать пусть и в древесине вентиляционные отверстия сложнее, нежели одновременно с укладкой сруба. По площади отдушины должны быть порядка 200–300 кв. см. Этого для большинства небольших по квадратуре парных хватит с избытком.

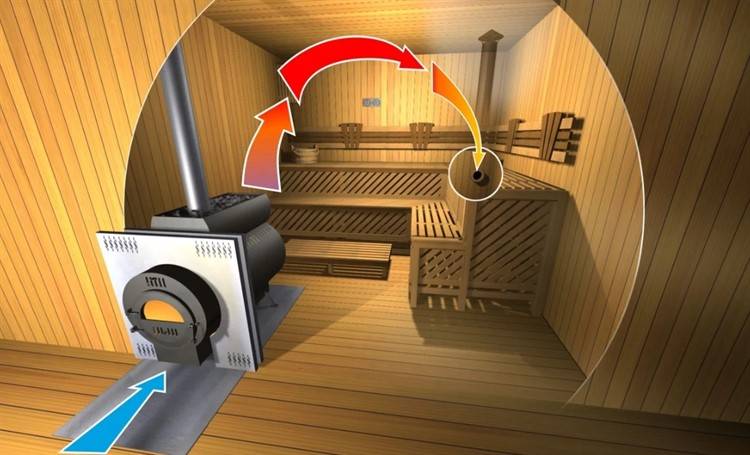

Схема вентиляции в бане

Еще один важный момент – нагели в стенах, скрепляющие между собой бревна

Если они металлические, то при создании отдушин важно не напороться на эти стержни

Лучше вообще отодвинуть вентиляционные отверстия от них как можно дальше в сторону. От влаги полностью избавиться все равно не удастся, поэтому металл крепежей стоит держать от нее подальше.

План парной с вентиляцией

Отдушины не рекомендуется располагать на одной стене. В этом случае вентиляция получится такой, что поток воздуха будет сразу уходить снизу вверх, не циркулируя по парной. Отверстия следует в высоту делать не больше сечения бревна (бруса). Нужную площадь проема проще подобрать путем увеличения его длины. Встраивать отдушину между двух бревен нельзя. Это сложнее в исполнении и может привести к ее повреждению при оседании сруба.

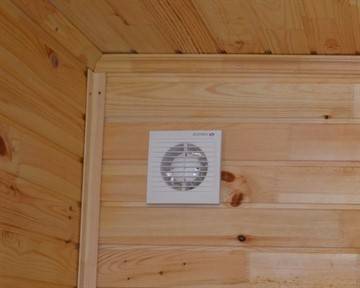

Принудительная вентиляция в бане

Выходы воздуховодов вентиляции парилки с внешней стены обязательно необходимо защитить от осадков. Если внутрь отверстий попадет вода, то она окажется внутри деревянных стен. И долго после этого древесина вряд ли простоит не сгнившей.

Делая вентиляцию в русской деревянной баньке, выходную отдушину следует выводить в ее стену, а не в потолок. Банный пар должен уходить сразу на улицу. На чердаке ему делать нечего. Там деревянные стропила, которым избыточная влага противопоказана.

Нужна ли вентиляция в бане в парилке?

Да, однозначно, да. Возводят это знаменитое и очень полезное строение с главной целью: оздоровление. Пропаренная кожа пропускает сквозь себя накопившиеся шлаки и грязь, одновременно насыщая тело кислородом, а о каком кислороде идет речь в наглухо запечатанном помещении?

Парная без вентиляции больше похожа на барокамеру с углекислым газом, не пройдет и нескольких минут как невыносимый жар и отсутствие кислорода выгонят тебя из парилки. Устроить отдушину с естественным отводом, принудительной вытяжкой – зависит от технических и твоих возможностей. Главное. Вытяжка от печи, газовая она, дровяная, должна иметь отдельный путепровод.

Приточно-вытяжная вентиляция

В душевой, и смежной с ней помещением с характерной высокой влажностью, без проветривания воцаряется затхлость, активно развиваются колонии плесени и прочих грибков. Поэтому очевидно, что для помещений другого назначения требуется проветривание с разной производительностью.

Для помещений сауны нормативами установлены следующие кратности воздухообмена:

парилка: К = 5;
душевая: К = 50;
предбанник (комната отдыха): К = 3;
массажная: К = 5.

Пример: для парной площадью 2х4 м с высотой потолка 2 м, то есть объемом V = 2*4*2 = 16 м3, требуется организовать вентиляцию с производительностью Q = V * K = 16*5 = 80 м3/ч. По рассчитанной производительности подбирают сечение воздуховодов, вентиляторы и пр. Различают следующие виды вентсистем — естественную и принудительную.

Естественная

Воздушная циркуляция обусловлена конвекцией — стремлением нагретого воздуха из-за снижения плотности подняться вверх. В комнате отдыха он «вытекает» через вытяжное отверстие у потолка, в парной — выдавливает низко расположенный остывший воздух у пола.

Естественная вентиляция

Достоинства естественной вентиляции:

простота и дешевизна: кроме заслонок и воздуховодов ничего не требуется;
энергонезависимость.

Но возможности ее ограничены.

Принудительная

Воздушную циркуляцию обеспечивает вентилятор, в зависимости от места его установки, различают:

приточную вентиляцию: нагнетатель ставят в приточном канале;
вытяжную: соответственно, в вытяжном;
приточно-вытяжную: в каждой части установлено по вентилятору.

Принудительная вентиляция сложнее, дороже естественной и нуждается в электричестве, но зато она более функциональна:

не зависит от температуры на улице;
не блокируется сильным ветром.

Кроме того, она позволяет использовать фильтры, рекуператоры, подогреватели или охладители воздуха: естественной тяги не хватило бы на преодоление их аэродинамического сопротивления, тогда как правильно подобранный вентилятор продавит воздушные массы в требуемом объеме даже через несколько таких устройств.

Вентиляция парилки своими руками

Вентиляция в парилке бани нужна не только для приятного принятия процедур, но и для безопасности людей, пользующихся баней. Неправильно работающая вентиляция грозит:

быстрым разрушением дерева;
неприятным застоявшимся запахом в парилке;
опасностью для здоровья из-за скопления газов от печи, дыхания людей, выделений грибка, плесени и т.д.

Устройство вентиляции в парилке собственными руками

Сначала о нескольких основных принципах устройства вентиляции в парилке бани:

Входное и выходное отверстие часто располагают на противоположных стенах на одном уровне. Это серьезная ошибка, поскольку воздух при такой схеме образует замкнутый поток, который затрагивает только часть объема помещения. При этом в нижней части всегда остается холодно, а в верхней жарко.
На каждый кубометр помещения площадь вентиляционного отверстия (приточного и вытяжного) должна составлять не менее 24 см2. Для устройства отверстий часто используют полиэтиленовые трубы диаметром 10 см. Площадь сечения этого отверстия будет составлять 3,14 х 52 = 78,5 см2. Определим объем помещения, вентиляция которого будет достаточной выбранной трубой: 78,5 / 24 = 3,27 м3. Если баня с парилкой 2 х 2 м , предбанник 1 х 2 м при высоте помещения 2,0 м, а одно приточное и вытяжное отверстие вентилирует 3,27 м3, то нужное количество отверстий составит 8/3,27, т.е. с небольшим запасом можно принять 3 отверстия диаметром 10 см.
Задвижки или заглушки на вентиляционных отверстиях регулируют циркуляцию воздуха, быстро разогревая или охлаждая помещение.
Вентиляционные шахты надо закладывать в ходе строительства бани.

Достоинства и недостатки естественной и механической вентиляции

В основу работы вентиляционной системы может быть положен принцип естественного воздухообмена и перемещения воздуха установленным вентилятором. Создание естественной вентиляции требует большого опыта. Основные принципы работы разных типов вентиляции:

Естественная вентиляция работает за счет разницы давлений и температуры внутри помещения и за его пределами. Горячий воздух парилки, выходя в верхнее выходное отверстие, создает небольшое разряжение, которое способствует втягиванию в нижнее входное отверстие свежего воздуха с улицы.
Если схема рассчитана на использование вентилятора, то один из двух или оба потока создаются за счет вентилятора. Если вентиляторы установлены на каждом из потоков, то вентиляционные отверстия можно располагать в любых точках помещения. Если используется только один вентилятор, то входное отверстие (как в случае естественного вентилирования) должно быть за печью в нижней части помещения.
Естественная вентиляция обходится дешево, но не всегда конструктивно возможна. В таком случае без вентилятора не обойтись. Вентиляторы для парилок ставят специальные, устойчивые к высокой влажности и температуре. Обычный канальный вентилятор для работы в парилке не подойдет.

Схемы вентиляции в парилке

Неправильно расположенные вентиляционные отверстия не позволят нормально работать схеме даже с использованием вентилятора. Рассмотрим несколько типовых рабочих схем вентиляции парилки:

Естественная вентиляция, при которой входное отверстие находится за печью, а выходное – в верхней части стены напротив. Воздуховод делается вертикальным и выносится на крышу. Потоки воздуха регулируются задвижками

Схема А	Входное отверстие на расстоянии полметра от пола, выходное как можно ниже. Воздух нагревается и поднимается вверх, затем охлаждается и опускается к выходу, на котором установлен вентилятор.
Схема Б	Вариант размещения вентиляционных отверстий в одной стене. Воздух, заходя в помещение, отражается от печи, нагреваясь, поднимается вверх и выходит в отверстие выхода с установленным вентилятором.
Схема В	Предусматривает печь в качестве вытяжки. Внизу на противоположной стене находится единственное отверстие. Обычно эта схема используется в режиме постоянной работы печи и в домашних банях почти не применяется.
Схема Г	Схема предусматривает циркуляцию воздуха не только в парилке, но и под полом. Заходя в помещение, воздух греется от печи, затем опускается в щели пола в подпол и выходит из помещения. Пространство под полом в результате хорошо проветривается.

Вентиляция в парной

Диаметр приточки и вытяжки

Подвал. Парная комната готова. Единственное отверстие – входная дверь. Уже хорошо. Для организации приточной вентиляции используем ее. Проще – вырезать лобзиком внизу двери отверстие, поставить жалюзи, решетку.

Качественнее – перед дверью, со стороны парной, соорудить короб с отводами из канализационных труб под печь и в сторону. Решетку использовать с задвижкой – в зимнее время воздух более холодный, прогрев помещения займет больше времени.

Поток воздуха из-под печи поднимется вверх, захватывая тепло, а с отведенной в сторону трубы пойдет дополнительная тяга свежего воздуха (зимой можно наглухо закрыть задвижкой). Далее прорубаем окно в Европу. Шучу. На улицу.

С внешней стороны отмечаем примерное место, где надо сделать вытяжку. Над землей – повезло, ниже уровня – снимаем грунт, делаем подкоп (чтоб не промахнуться, лучше взять шире). Бетонную стену или кирпичную кладку можно просверлить специальным инструментом. Вряд ли он найдется не у специалиста.

Как вариант – инструмент в прокат. Идешь в интернет, открываешь сайты, специализирующиеся на подобной услуге, делаешь заказ. Но мы с тобой люди простые, прорвемся. Перфоратор вещь не редкая, у меня есть, думаю, у тебя тоже найдется.

Спускаемся снова в подвал. Успел обшить стены – ничего, снимем обшивку. На голой стенке, маркером отметь место выхода трубы. Внимательно отнесись к выбору диаметра! Выше я уже давал формулу расчета. Можешь взять отрезок трубы и обвести вокруг. Немого отступив по периметру круга (отверстие в итоге должно быть чуть больше диаметра трубы), перфоратором высверливается сквозное отверстие, через 2-3 см следующее, и так по кругу.

Зубилом разбиваешь образовавшиеся перемычки – все, проем готов. Вынимаешь остатки стены, подравниваешь края и стенки тоннеля, пробуешь продвинуть трубу. Получилось? Круто

Нет – обрати внимание на то, что мешает, сбей лишнее

Когда стена сделана из бруса, технология выреза проема по тому же принципу, что и на кирпичной кладке, с малой разницей: вместо зубила берется лобзик. Для вытяжной трубы канализационные трубы не подойдут, требуется оцинковка.

Приточка

Вставляем отрезок в проем, пустоты забиваем утеплителем (стекловата, минеральная вата), зашиваем стены деревом. Зазор между обшивкой и трубой надо запенить. Изготавливаем короб. Он нужен, чтоб регулировать степень и высоту прогрева помещения. Толщина короба соответствует диаметру трубы, с которой соединяется, длина зависит от высоты парной. На коробе вырезаются два окошка, которые снабжены глухой задвижкой. Одно окошко расположено, примерно, в двадцати см от потолка, нижнее – в 50-60 см от пола.

Когда затапливается печь, обе заслонки вытяжки в парилке закрыты, в последствие сначала открывается нижняя, а после, по необходимости, и верхняя. Так ты сможешь легко регулировать температуру прямо во время принятия процедур.

Использование встроенного вентилятора улучшит отток горячего воздуха из помещения. Не забудь и о решетках на выходе воздуховода во избежание попадания сухих листьев и другого мусора. Кстати, истить вытяжку необходимо не реже одного раза в год.

Общие правила монтажа вытяжки в бане

Нормативы по вентиляции помещений регламентированы в СНиП 41-01-2003. В этих документах говорится об установлении кратности воздухообмена в различных комнатах, в зависимости от их назначения и особенностях применения.

Для бани эти задачи затруднены тем, что система вентиляции должна быстро вытеснять влажный воздух, и в то же время поддерживать оптимальную температуру в парном отделении.

Кроме того, надо учитывать, что банные процедуры принимают люди разных возрастов. Кроме непосредственно парилки, могут возникать ситуации, когда печка еще отдает тепло, а нужно помыться детям. Для регулировки температуры здесь без вентиляции не обойтись, ведь без нее не удастся быстро проветрить помещение и снизить температуру до нужных значений.
