Системы вентиляции ресторанов и кафе: нормы воздухообмена, установка вытяжек

Требования к вентиляции кафе, ресторана и кальянной. Нормы

Для начала отметим, что любая кафешка состоит из трех основных составляющих: горячий цех (кухня) и её части, санузел и один или несколько залов посетителей.

Итак, стало уже понятно, что необходимо три вытяжные системы вентиляции в кафе. В зале преимущественно используют приточно-вытяжную вентиляцию с рекуперацией тепла.

Раз уж с этим определились, следующим по счету будет определение воздухообмена в каждом из этих трех компонентов. Если следовать нормам, систему вентиляции в кафе следует рассчитывать по теплопритокам. Для этого необходимо знать: для раздаточного зала — конструкцию стен, перекрытый и окон (теплопоступления инсоляции), количество людей(в среднем теплопоступления 120 Вт/чел),

количество свитильников и их мощность(теплопоступления от освещения),теплопоступления от еды и т.д.: для кухни — количество персонала, мощности оборудования, инсоляцию и освещение.

Государственные нормы упростили нам работу. Если лень производить долгие и точные расчеты по теплопритокам, у нас всегда есть СНиП или ГОСТ, где указаны нормы параметров.Кратность воздухообмена вентиляции кафе берется из СНиП 2.08.02-89 «Проектирование предприятий общественного питания».

Касательно аеродинамического расчета вентиляции кафе — он идентичен к расчетам любой другой вентсистемы. Скорость в воздуховоде не должна превышать 5м/с, скорость выхода воздуха из решетки не больше 1,5 м/с и еще меньше, если решетки находятся непосредственно возле столиков.

Как этим пользоваться? Да просто из таблицы берете значение кратности воздухообмена в кафе например для вестибюля, и подставляем в . Вот и все дела).

Вентиляция кальянной

Если же дело касается кальянной или курильного зала в  ресторане, нужно помнить что по ГОСТу необходимо подать (вместо обычных 30-60м3/ч на посетителя) при неактивном курении 60-120 м3/ч, при активном курении (кальян) 80-180 м3/ч на человека. Или же делать 10-кратную вытяжку в кафе и компенсировать подачу. В местах разжигания углей для кальяна желательно предусмотреть местный отсос. Не забывайте отделять столики курящей зоны от некурящей потоком свежего воздуха или используйте воздушные завесы или тепловентиляторы. Также сейчас есть возможность использовать специальные воздухоочистители, которые с легкостью монтируются на стену или потолок и очищают воздух от табачного дыма. Но вентиляцию все равно придется делать,ведь они никаким образом не влияют на воздухообмен и работают полностью на рециркуляцию.

Теперь обратим внимание на вентиляцию кафе на кухне

Если с общеобменной вентиляцией все понятно ( берем по кратности, или по теплопритокам), не нужно забывать, что в кухне  ресторана ну никак не обойтись без местной вентиляции, которая рассчитываются по теплопоступлениям от оборудования. Не желательно объединять местную и общеобменную вентиляцию кухни, поэтому в большинстве случаев, если сотрудников не много, рассчитывается только местная вытяжная система, а приток подают или на компенсацию или с расчетом 60 м3/чел.

Ставить ли для обеденного зала отдельно приточную установку и вытяжной вентилятор или использовать приточно-вытяжную установку с рекуператором или без него, это уже дело каждого проектировщика и желания заказчика. В большинстве случев используют приточно-вытяжную установку с пластинчатым рекуператором. На кухне проффесионалы рекомендуют использовать для местой вытяжки центробежные вентиляторы,а не канальные, и зонты ставить с жироулавливателями.

Что касается шума? Если кафе, ресторан или кальянная размещены в жилом доме, обязательно необходимо использовать глушители шума. Ну и если речь зашла уже о кафе в жилых домах, нужно помнить, что по нормам выброс вытяжной вентиляционной шахты нужно производить выше кровли!

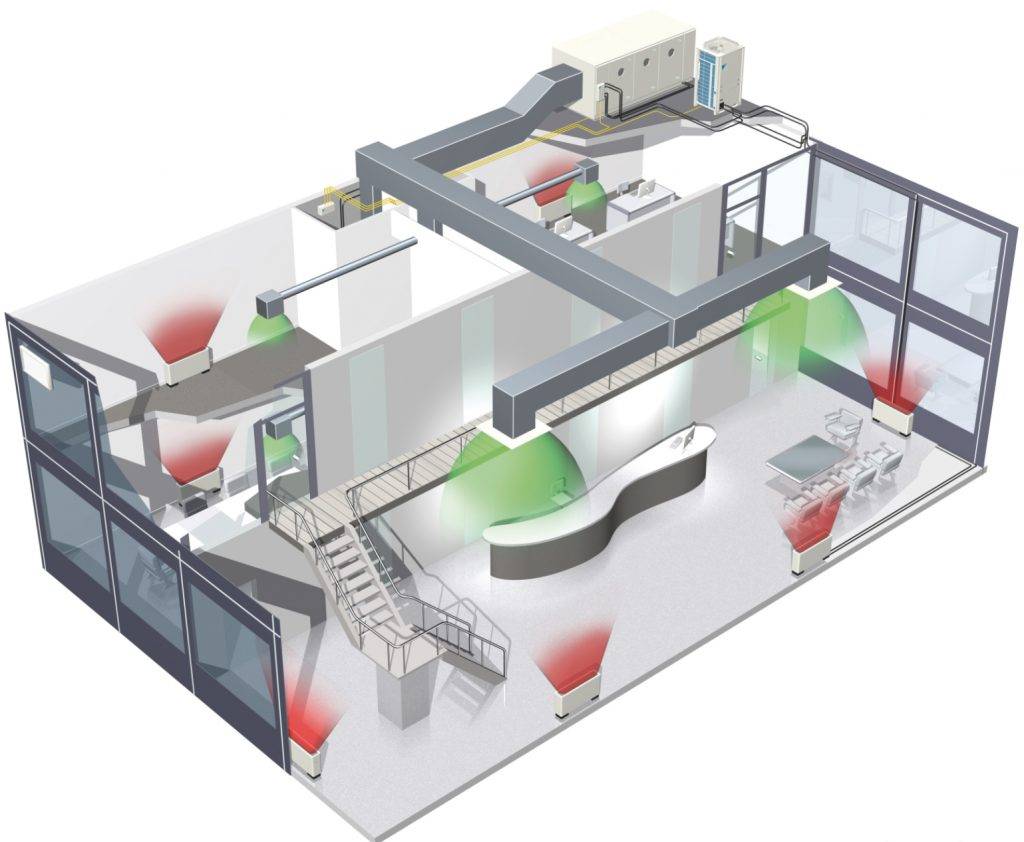

Устройство вентиляции

Основная задача вентиляции — это устранение неприятных запахов от приготовления пищи и приток свежего воздуха в зал пребывания гостей для создания оптимального микроклимата. Местные установки предусматривают, в основном, для варочных панелей и плит на кухне в виде вытяжных зонтов, устраняющих нагретый воздух, тепловыделения и неприятные запахи. Есть несколько видов конструкций:

• настенные;
• островные или сдвоенные островные;
• шкафы, шкафы с козырьком или верхним доступом.

Приточная система включает в себя вентилятор, электрический или водяной нагреватель, систему фильтрации воздуха и шумоглушители. В системе, где не регулируется расход удаляемых воздушных потоков, расход поступающего воздуха в помещение регулируется автоматически для поддержания баланса. Дополнительно, устанавливают систему дистанционного управления, она применяется для автоматизации и поддержания заданных уровней температуры, влаги и количества поступающего воздуха.

Конструкция вентиляции кафе в жилом доме должна быть смонтирована с дальнейшим беспрепятственным доступом к воздуховодам, установкам и фильтрам с целью сервисного обслуживания и очистки от кухонных выделений.

Госпожнадзор и МЧС. Нормы и требования

Требования этих структур обоснованы количеством посетителей и работников, общей площадью помещений. Важными моментами считаются:

• категоризация помещений кафе по степени их пожаро-, взрывоопасности;
• определение огнеупорности/огнестойкости материалов как помещения в целом, так и тех, что были использованы в дверных проемах;
• определение системы обеспечения противопожарной безопасности (ППБ): оповещение, оповещение и управление эвакуацией, оповещение, автоматическое пожаротушение, управление эвакуацией;
• расчет эвакуационных путей.

Требования к системе ППБ

Данные требования гостируются по ГОСТ 12.1.004-91 ССБТ и зависят от расчетного количества посетителей:

• для кафе с количеством мест до 50 достаточно АПС (оповещения/сирены);
• для предприятия, обслуживающего 50-200 человек нужно установить АПС+СОУЭ (управление эвакуацией: таблички с подсветкой “выход”, световые указатели);
• при обслуживание более 200 человек потребуется АПС+речевое оповещение, СОУЭ, система-автомат для тушения пожара.

Независимо от размеров заведения, в каждом из них должен быть цветной план эвакуации и средства первичного тушения пожара (противопожарный стенд/щит, песок, огнетушители в рабочем состояние с инструкцией по их применению в формате А4, пожарные рукава). В каждом заведении ведется журнал учета средств пожаротушения и инструктажа персонала.

Для каждой отдельной зоны предприятия (рабочей, складской, бытовой, административной должна быть разработана собственная инструкция. По предприятию издается приказ по ПБ и приказ о назначении ответственного за ППБ лица. Также обязательна цветная инструкция, описывающая действия при пожаре. Обязательны знаки, извещающих о категории опасности помещения и таблички с номером вызова пожарной бригады и фамилией ответственного лица.

Требования к помещению

Материалы, которые используются для отделки:

• эвакуационных путей;
• помещений, предназначенных для клиентов;
• складских зон должны иметь минимальную горючесть.

Все материалы, используемые в кафе в процессе отделочных работ по способности “передавать” огонь и образовывать токсины при горении должны соответствовать СНиПу 21-01-97 (пункту 6.25).

Если при отделке помещений использовались полимеры, они должны соответствовать Госстандарту РФ и быть сертифицированными. В производственных помещениях кафе все перегородки выполняют из огнеупорного материала (бетон, кирпич).

Пути эвакуации не должны заставлены или заложены разными предметами, тарой, мебелью. Кафе должно иметь несколько выходов (причем отдельный для посетителей и для персонала). Габариты эвакуационных выходов зависят от расчетного количества посадочных мест.

Требования к обустройству вентиляции

Данные системы для обеспечения безопасности посетителей и сотрудников должны быть размещены скрыто (хотя и в легкодоступной части помещения) либо в коробах.

Короба делаются из материала, способного длительно сопротивляться вредным факторам внешней среды (влаге, химическим веществам), действию открытого пламени

Особенно это важно для производственной зоны. Все стыковочные узлы герметизируют

Требования к электроосветительному оборудованию

Провода прокладываются скрытым методом

Это особенно важно в детских кафе в зоне для клиентов и в цехах по приготовлению горячих блюд. Осветительные приборы складской зоны и любых помещений по работе с продуктами питания должны быть закрыты во взрывобезопасный корпус

Электропроводка не должна соприкасаться с легковоспламеняющимся и долго горящим материалом.

Требования к работникам

Персонал кафе должны знать о действиях, требующихся от них во время пожара, уметь организовывать эвакуационные мероприятия для посетителей, проходить регулярный инструктаж по мерам ППБ и правилам пользования первичными средствами тушения пожара. Где они находятся каждый работник обязан четко знать.

Нормативные документы и расчет воздухооборота

Кратность обмена воздуха в здании регулируется СТО, СНиПами и правилами ТБ, применимыми для конкретного предприятия. Требования к гигиене и санитарии в помещениях производства регулируются СанПиН 2.2.4.548-96.

Методические указания для расчета воздухооборота.

Обмен воздушными массами рассчитывается следующим образом:

где L- объем поступающего воздуха м³/ч;
n- число, указывающее кратность воздушного обмена;
S – площадь объекта, м²;
H- высота объекта, м.

Естественные условия вентиляции увеличивают количественное число показателя кратности до 3-4 раз в час. С целью повышения этого параметра используют механическую вентиляцию.

Расчетные параметры вытяжной вентиляции помещений производства определяются по следующей формуле:

А=а+0,8z, B=b+0,8z

В случае наличия круглых откосов D=d+0,8z

где а×b – габариты источника выброса, d – диаметр.
Ʋв – скорость перемещения воздуха там, где происходит его выделение;
Ʋз – скорость всасывания в районе зонта;
z – высота установки.

Цеха производства

Места рабочих в цехах часто попадают под воздействие тепловой энергии и вредных веществ. Нормы воздушного обмена для производственных цехов определены СНиП 41-01-2003.

Расчетные значения цеховой вентиляции вычисляются следующим образом:

где L- расход воздуха, м³;
V- скорость воздушного потока в устройстве, м/с;
S- площадь, определяемая проемом установленной вытяжки, м².

Значения воздухооборота в помещениях производства зависят от:

1. площади и формы цеха;
2. количества персонала;
3. интенсивности физической нагрузки людей;
4. технологии производства;
5. тепловых потерь оборудования;
6. повышенной влажности в цеху.

Выбросы пыли и вредных веществ

В зависимости от направленности работ, осуществляемых производственными цехами, вредные выбросы бывают в виде паров химических веществ, механической пыли, тепловых выбросов.

Вытяжные устройства могут иметь различную мощность и схему работы. В случае возникновения аварии и внезапного выброса повышенного количества отравляющих паров и газов в помещениях производства должна быть смонтирована дополнительная вентиляция с вытяжкой, обеспечивающая обмен, превышающий общую вентиляцию в десять раз.

Включение вентиляционного оборудования, установленного на случай аварии, должно производиться как снаружи, так и во внутренней части здания, и за небольшой промежуток времени уменьшать концентрацию ядовитых газов и удалять вредные отходы в виде пара на местах работы.

Вентиляция складских комплексов

Вентиляционное обеспечение складов обеспечивает сохранность, хранящейся там продукции от воздействия вредных факторов. В помещениях складских комплексов присутствуют выделения пыли, тепла. Если там хранятся опасные вещества могут присутствовать вредные выделения газа.

Нормы вентиляции для помещений, в которых располагаются склады регулируются СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Вытяжные конструкции монтируются в самых грязных местах складских зданий.

Показатель кратности воздухообмена определяется следующим образом:

где A(м³/ч)-воздушный объем, выделяемый в складском помещении в течение одного часа;
V(м³ )- объем складского помещения

Считаем расход по выделениям тепла

Избытки тепла (кДж/ч), выводимые из складского помещения вычисляются по следующей формуле:

где Q_n- тепловая энергия, выделяемая в помещение от оборудования и работающих людей, кДж/ч.;
Qотд. – выделение тепла в окружающую среду, кДж/ч.

При условии имеющихся теплоизбытков, расчет количественного параметра воздуха (в м³/ч), необходимых для удаления за 1 час, рассчитывается по формуле:

где С – теплоемкость воздушных масс, С=1, кДж/кг;
ΔT – разница между температурными значениями поступающего и удаляемого воздуха, К;
γпр – плотность приточного воздуха, γпр=1,29 кг/м³.

При наличии опасных газов или пыли расчет L производится отдельно для каждого случая.

Расчетная величина кратности по выделениям теплоты вычисляется следующим образом:

Избытки водяных паров

Воздушные массы, содержащие большую концентрацию водных паров, отрицательно воздействует на состояние человека. Показатель относительной влажности, обеспечивающий комфортное пребывание человека в помещении, составляет 40-60%.

Избытки водяных паров удаляют установкой дополнительных щелевых отсосов. Они способны удалять воздух, насыщенный водяными парами, в объеме 300-500 м³/ч.

Расчет основного параметра вентиляции – воздухообмена

Нормальная работа персонала, оборудования, комфорт посетителей обеспечивает грамотно организованный сбалансированный обмен воздуха. Нормативы предусматривают кратность процесса обмена для каждого помещения.

Расчет вентиляции базируется на основании предполагаемого количества посетителей

Нарушение требований СНиП 2.04.05-91 по обустройству отопления, вентиляции и кондиционирования, а также строительных правил и норм 2.08.2.-89 «Общественные здания и сооружения» приводит к следующему:

• созданию сквозняков и уменьшению температуры воздуха внутри зданий (при завышенной скорости обмена воздушного потока в единицу времени);
• образованию застойных зон, духоты и спертости воздуха (при недостаточной кратности воздухообмена).

По нормативам требуется

• На одну единицу обслуги в кафе или ресторане, независимо от выполняемых ею функций, должно подаваться каждый час не менее 60 кубометров свежего воздуха.
• Временное пребывание посетителей предполагает обмен 30 м3/ч при температуре +18°с для обеденных залов.
• Показатель ежечасной смены воздуха увеличивается до 100-120 кубических метров на одного посетителя в случае залов, где дозволено курение.
• Для помещений с интенсивным выделением тепла (горячий цех) при нормативной температуре +5°с кратность увеличивается до 100 м3/ ч на одного работника.

Пример реализованного проекта вентиляции ресторана №1

Исходные данные:

• Расчётный воздухообмен горячего цеха 2600 м3/час.
• Зал 1 на 50 человек;
• Зал 2 на 25 человек;
• Зал 3 на 25 человек.

Курение запрещеноКурение разрешено в залах 2, 3Курение во всех залахТорговая зонаТехнологическая зонаОбщий воздухообмен

Описания конкретных решений

• Расчет систем вентилиции наиболее важный этап всей работы. Перетекающий воздух не должен идти из помещений, где происходит курение, так, как запах табачного дыма отрицательно скажется на вкусе приготовляемой пищи. Это означает, что невозможно создать требуемое разрежение 60% в горячем цеху, а приточная установка технологической зоны, и общий воздухообмен должна быть существенно больше (см. Табл.1);
• Увеличение воздухообмена потребует воздуховодов больших сечений, что может встретить сопротивление со стороны архитекторов (вполне уместное, надо заметить);
• Не все посетители любят, чтобы их соседи курили.

Всех этих недостатков лишён второй вариант, в котором и курящим предоставлено достаточно места, и некурящие не испытывают дискомфорта, и нет необходимости очень сильно увеличивать воздухообмен

Обратите внимание на следующее обстоятельство: зона, где не курят обязательно должна быть ближе к технологической, чем зона для курения. Очевидно, что если бы курение было бы разрешено не во втором и третьем залах, а в первом, пришлось бы менять все расчеты, и увеличивать воздухообмен, так, переток воздуха содержащего табачный дым в технологическую зону недопустим

Практические выводы

• Вентиляция кафе и ресторанов сложная задача, где нет готовых решений и которую необходимо решать комплексно.
• Приточку технологической зоны рекомендуется делать с охлаждением, для того, что бы не увеличивать сверх меры воздухообмен в горячем цехе, и обеспечить допустимые условия для работающих там людей.
• Если в помещениях ресторана предполагается курение, рекомендуется делать две зоны: одну для курящих, вторую — для некурящих. При этом необходимо следить, что бы зона, где курение разрешено, не граничила с технологической зоной, это позволит соблюсти требуемые нормы без неоправданного увеличения воздухообмена.

Длина х ширина х высота = объем помещения м 3 A x B x H = V (м 3 )

Например: помещение длиной 7 м, шириной 4 м и высотой 2,8 м. Для определения объема воздуха, необходимого для вентиляции этого помещения, рассчитываем объем комнаты: 7 х 4 х 2,8 = 78,4 м 3 . Затем, используя приведенные ниже таблицы рекомендуемой кратности воздухообмена, определяем требуемую производительность вентилятора.Определение воздухообмена в соответствии с количеством людей в помещении:

L= Q / ρ * C_p*(t_v-t_n) (м 3 /ч)

Qt_vt_nρC_pТаблица кратностей воздухообмена:

Бытовые помещения	Кратность воздухообмена
Жилая комната (в квартире или общежитии)	3 м 3 /ч на 1м 2 жилых помещений
Кухня квартиры или общежития	6-8
Ванная комната	7-9
Душевая	7-9
Туалет	8-10
Прачечная (бытовая)	7
Гардеробная комната	1,5
Кладовая	1
Гараж	4-8
Погреб	4-6

Промышленные помещения и помещения большого объема	Кратность воздухообмена
Театр, кинозал, конференц-зал	20-40 м 3 на чел.
Офисное помещение	5-7
Банк	2-4
Ресторан	8-10
Бар, кафе, пивной зал, бильярдная	9-11
Кухонное помещение в кафе, ресторане	10-15
Универсальный магазин	1,5-3
Аптека (торговый зал)	3
Гараж и авторемонтная мастерская	6-8
Туалет (общественный)	10-12 (или 100 м 3 на 1 унитаз)
Танцевальный зал, дискотека	8-10
Комната для курения	10
Серверная	5-10
Спортивный зал	Не менее 80 м 3 на 1 занимающегося и не менее 20 м 3 на 1 зрителя
Парикмахерская (до 5 рабочих мест)	2
Парикмахерская (более 5 рабочих мест)	3
Склад	1-2
Прачечная	10-13
Бассейн	10-20
Промышленный красильный цех	25-40
Механическая мастерская	3-5
Школьный класс	3-8

L= G_CO2 / У_ПДК-У_П(м ₃ /ч)

G_СО22У_ПДК2У_П

Нормы допустимых концентраций Со2 в воздухе, л/м 3
В местах постоянного пребывания людей (жилые комнаты)	1,0
В больницах и детских учреждениях	0,7
В местах временного пребывания людей (учреждения)	1,25
В местах кратковременного пребывания людей (учреждения)	2,0
В наружномвоздухе:	Населенные пункты (село)	0,33
Малые города	0,4
Крупные города	0,5

Таблица 2. Кратность воздухообмена и расчетная температура для помещений кафе и ресторанов

11.2 Решение

Ниже приведен подробный расчет расхода воздуха в конвективном потоке, восходящем над кухонной плитой. Результаты расчета остального кухонного оборудования сведены в таблице 5.

11.2.1 Гидравлический диаметр поверхности кухонного оборудования расчитываем по формуле ():

11.2.2 Долю конвективных тепловыделений кухонного оборудования определяем по формуле ():

Q_к = 14,5·200·0,5·0,6 = 870 Вт.

11.2.3 Расход воздуха в конвективном потоке над кухонным оборудованием на уровне местного отсоса определяем по формуле ():

L_кi = 0,005·8701/3·(1,1 + 1,7·0,747)5/3·1 = 0,201 м3/с

Расход воздуха, удаляемого местным отсосом, определяем по формуле ():

L_o = (0,201·3 + 0,056·2 + 0,203·2)·(1,25/0,8) = 1,750 м3/с или 6300 м3/ч.

Кратность воздухообмена помещения горячего цеха 6300/(6·8·3) = 44 1/ч превышает 20 1/ч. В соответствии с , общеобменная вытяжка не требуется, следовательно, L_в = 0 м3/ч.

Расход воздуха, поступающего из смежных помещений, принят в размере 60 % от объемного расхода воздуха, удаляемого местными отсосами, и составляет L_c = 3780 м3/ч.

Массовый расход воздуха, подаваемого в помещение горячего цеха, определяем по формуле ():

G_п = L_oρ – L_сρ_с = 6300·1,165 — 3780·1,185 = 2861 кг/ч или 0,795 кг/с,

где ρ = 1,165 кг/м3 при t_о = 30 °С;

ρ_с = 1,185 кг/м3 при t_c = 25 °С.

11.2.4 Если горячий цех и торговый зал непосредственно сообщаются между собой, вентиляция помещения горячего цеха и торгового зала решаются совместно.

При расчетах вентиляции температура в горячем цехе принимается на 5 °С выше наружной (параметры А []), но не более 27 °С; для торгового зала выше на 3 °С, но не более 25 °С.

Тепловыделения в залах следует принимать 116 Вт на одного посетителя (включая 30 Вт скрытого тепла от пищи).

Минимальное количество наружного воздуха на одного посетителя принимается 40 м3/ч в залах для некурящих и 100 м3/ч в залах для курящих; для помещений горячих цехов — 100 м3/ч на одного работающего [].

Расчет вентиляции отдельно стоящих предприятий общественного питания следует выполнять для летнего, переходного (t_нар = 10 °С) и зимнего периодов — с целью выявления теплового баланса с учетом теплопотерь и необходимости регулирования производительности вентиляционных установок.

Температуру приточного воздуха в зимний период принимают от 16 °С до 18 °С.

В результате расчетов определяют:

— расход воздуха, удаляемого местными отсосами, который в данном примере расчета составил 6300 м3/ч;

— массовый расход воздуха, подаваемый для компенсации удаляемого воздуха по расчету (см. 11.2.3) равен 6300·1,165 = 7340 кг/ч.

Количество удаляемого местными отсосами воздуха компенсируется:

— перетоком из торгового зала в пределах до 60 %; в данном примере принимаем L_с = 6300·0,6 = 3780 м3/ч или G_с = 3780·1,185 = 4479 кг/ч (1,244 кг/с);

— подачей остального воздуха отдельной приточной установкой G_пp = 7340 — 4479 = 2861 кг/ч (0,795 кг/с).

Распределение количества перетока и приточного воздуха уточняется на компенсацию явных тепловыделений в помещении горячего цеха, Вт, которые поступают от оборудования Q_об, освещения Q_ocв людей Q_л.

Величину Q_об определяют аналогично Q_к по явным тепловыделениям от установленной мощности оборудования () в размере 50 % и коэффициента одновременности К_о = 0,6 ():

Q_об = (14,5·200·3 + 5·35·2 + 9·330·2)×0,5·0,6 = 4500 Вт;

Q_л (7 человек) = 7·100 = 700 Вт;

Q_ocв = 48·20 = 960 Вт.

Суммарные теплопоступления в помещении горячего цеха:

ΣQ_явн = 6160 Вт.

Считается, что конвективная часть тепловыделений кухонного оборудования улавливается местными отсосами, а лучистая — поступает в помещение. Вследствие отсутствия более точных данных явные тепловыделения кухонного оборудования делят на конвективные и лучистые в пропорции 1:1.

Далее рассчитываем температуру горячего цеха в летний период из расчета подачи воздуха приточной установкой с температурой t_н = 22,6 °С. Для этого составим уравнение энергетического баланса помещения:

Q_явн = G_прс_р(t_кух — t_н) + G_cc_р(t_кух — t_с);

Здесь G_пр, G_c — соответственно массовый расход воздуха, подаваемого отдельной приточной установкой, и переточного воздуха, кг/с;

с_р — удельная теплоемкость воздуха, равная 1005 Дж/(кг·°С).

Отсюда

что меньше 27 °С и на 26,4 — 22,6 = 3,8 °С < 5 °С выше температуры наружного воздуха. Расчет закончен.

При превышении температурой t_кух допустимого значения необходимо увеличить расход воздуха, подаваемого отдельной приточной установкой, и соответственно сократить расход переточного воздуха. В случае если этого недостаточно, следует охладить воздух, подаваемый отдельной приточной установкой, для поддержания заданной температуры воздуха в помещении.

Массовый баланс воздуха:

7340 = 4479 + 2861 кг/ч.

Помещение для котельной

Газовое оборудование подключают непосредственно в помещении котельной. Относительно дома топочные могут располагаться:

• внутри — встроенные;
• рядом на отдельном фундаменте — пристроенные;
• на некотором расстоянии — отдельностоящие.

В соответствии с местом расположения к помещениям предъявляют определенные требования, направленные на обеспечение безопасности при эксплуатации.

Встроенные

Внутри дома согласно СНиП разрешено устанавливать газовое оборудование мощностью до 350 кВт. Котлы до 60 кВт можно размещать в любой комнате. Как правило, это кухня или помещение бытового назначения. Более мощные теплогенераторы располагают на первых или цокольных этажах, в подвале.

Потолок в помещении не должен располагаться ниже 2,5 метров. Вентиляцию рассчитывают на трехкратную замену воздуха в течение часа, то есть сечение вентканалов должно обеспечивать скорость естественной циркуляции количества воздуха, равного тройному объему комнаты.

Размер оконного проема за вычетом переплетов должен соответствовать требованию по безопасности при взрыве. В соответствии с ним площадь легкосбрасываемых конструкций, в данном случае это остекление, рассчитывают из условия 0,03 м² на 1 кубометр помещения.

При мощности теплового агрегата свыше 150 кВт помещение оборудуют отдельным выходом. Независимо от характеристик котла оставляют проход по фронту не менее 1 м.

Пристроенные помещения

Пристроенную котельную с тепловыми агрегатами мощностью до 350 кВт размещают вдоль глухой стены дома. От ближайшей дверного или оконного проема отступают не менее 1 метра. Конструкции топочной не должна жестко примыкать к фундаменту, стенам и крыше жилого дома.

Материал для стен котельной выбирают с учетом минимального предела огнестойкости — 0,75 ч. Конструкции не должны гореть или поддерживать горение.

Высота котельной внутри — не менее 2,5 м. Оборудование размещают так, чтобы было удобно его обслуживать. Размер свободной площадки перед котлом — 1х1 метр.

Пристроенные помещения оборудуются отдельным выходом наружу. Дверь должна открываться на улицу.

Обязательно естественное освещение. Площадь остекления — не менее 0,03 м³ на 1 м³. Вытяжка должна поддерживать часовой трехкратный воздухообмен.

Дверь, ведущую в жилой дом, выполняют из несгораемых материалов. Она должна соответствовать третьему типу пожарной безопасности.

Установка газового котла в кухне

При установке на кухне газовой плиты, водонагревателя и котла мощностью до 60 кВт, к помещению предъявляются требования:

При установке газоиспользующего оборудования руководствуются паспортом предприятия-изготовителя. Стены должны быть из несгораемых материалов, а расстояние до агрегата — не менее 20 мм.

Допускается устанавливать котлы возле стен из сгораемых материалов при условии, что поверхность защищена асбестовым листом толщиной 3 мм и кровельной сталью или штукатуркой. В этом случает от ограждающих конструкций отступают не менее 30 мм. Изоляцию выводят за габариты оборудования по высоте и ширине на 10 и 70 см.

Полы под котлом также защищают от возгорания. На них укладывают листы асбеста и металла таким образом, чтобы их границы превышали габариты корпуса и выступали на 10 см со всех сторон.

Параметры для расчета правильного воздухообмена

Расчет вентиляции кафе выполняют на основании всех технических характеристик, СНиПов, санитарно-гигиенических требований и других исходных параметров:

• архитектурные особенности зданий;
• количество людей с учетом их сменяемости;
• расположение мебели, столов, барных стоек;
• испарение и выделение запахов от варочных панелей;
• количество выделяемого тепла от кухонного оборудования и приборов;
• влажность в помещении;
• наличие зала или комнаты для курения.

Проект вентиляции кафе выполняют на основании: на 1 посетителя не менее 30 м 3 /ч приточного воздуха, для одного сотрудника этот показатель равен 60 м 3 /ч. Температура воздуха в зале пребывания гостей рассчитывается исходя из отметки 23-25° C. Целесообразно учитывать и предусматривать энергосбережение, установить приборы для регулирования и контроля энергоресурсов ведь зачастую здание не может обеспечить требуемую входную мощность. Использование энергосберегающих установок поможет решить проблему и с экономической точки зрения, сократив расходы на потребление электричества.
