Схема и устройство системы вентиляции в хрущевке

Важность вентиляции в панельной многоэтажке

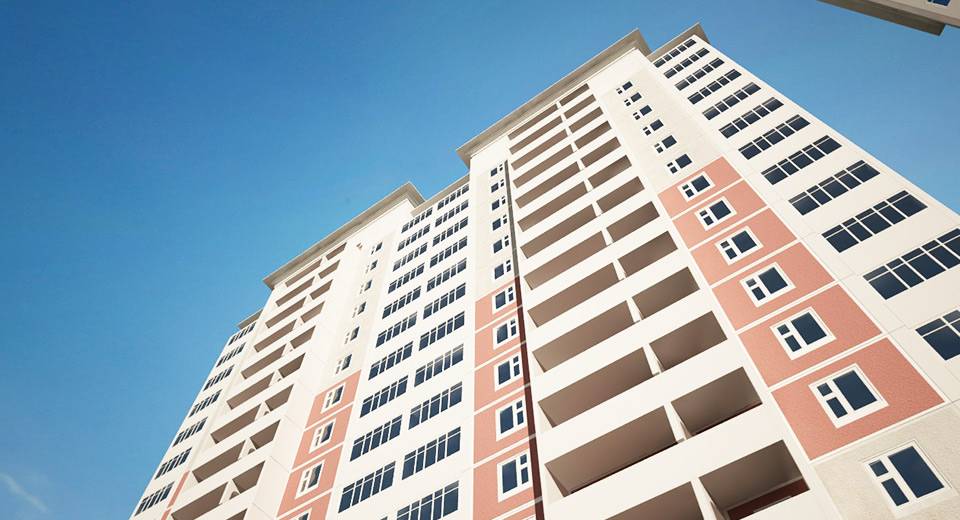

Панельные дома с высокой этажностью строились на века, они крепки и надежны, но не лишены недостатков. Жители критикуют квартиры с низкой изоляцией шума и сыростью в углах.

Панельные дома в 9 этажей заселены полностью. В каждой квартире ежедневно готовят обед, моют посуду, пол, принимают ванну, расчесывают волосы, в некоторых линяют домашние животные. Неприятные запахи и влага обязательно доходили бы до соседей, если бы не система вентиляции дома.

Естественная вентиляция предусматривается инженерами во время подготовки проекта жилого дома. Создается общая система, которая соединяется с каждой квартирой. К общей вентиляции имеют выход комнаты с высокой влажностью – ванная, кухня.

Свободный воздухообмен поддерживает здоровое состояние целого здания и каждого отдельного жилого помещения.

Без дыма и запаха

В квартирах устанавливают пластиковые окна для того, чтобы экономить теплоту (они в этом плане лучше) и отгородить жилье от улицы почти наглухо. Воздух за окнами, как правил, сильно загрязнен, поскольку довольно часто дома располагаются именно у трасс. Соответственно, в нем содержится много опасных химических соединений, и если таким воздухом часто дышать, то самочувствие домочадцев будет ухудшаться со временем.

Однако полная герметизация жилья как мера борьбы с грязным воздухом не всегда является эффективным и не сулит ничего хорошего жильцам. А все потому, что закупоренный воздух в жилье становится еще более токсичным, нежели воздух с улицы, поэтому кроме установки пластиковых окон приходится также устанавливать оборудование для механической вентиляции.

Самое простое решение в данном случае – это приточная установка. Она достаточно эффективно очищает воздух с улицы, подогревает его до температуры 17 ºС (комфортная температура) и только тогда подает в жилье. Отработанный воздух сбрасывается через естественную вытяжку (если она в работоспособном состоянии), а если та не работает, то через индивидуальную вытяжную систему квартиры.

Приточные установки в интерьерах жилых помещений

Если подобную систему спроектировать и установить правильно, то в помещении будет всегда преобладать высокий уровень климатического комфорта без каких-либо сквозняков. Даже в лютые холода не будет проблем с подогревом воздуха, поступающего с улицы.

В помещении площадью 10-30 м2 организовать приток очищенного и свежего воздуха можно благодаря приточным установкам марки Marta, например. Есть также и другие достаточно удобные устройства – все они монтироваться либо под окнами, либо в других удобных местах помещения, однако стена, где они вмонтирован, должна обязательно граничить с улицей. Воздух с улицы в объеме от 40 до 120 м3/час поступает через каналы в стене диметром от 100 до 150 мм. Всасываемый поток воздуха предварительно обрабатывается до необходимых кондиций, а затем поступает в само помещение.

Удобно, что приточные установки можно монтировать в помещения, где уже закончена отделка. При этом интерьер не будет испорчен, как и отделка. Установка занимает всего несколько часов. Также следует отметить наличие в системе режима рециркуляции, при котором она будет работать как эффективный очиститель воздуха.

Если необходимо организовать поступление свежего воздуха сразу в несколько комнат одновременно, то лучше рассмотреть вариант с системой вентиляции на основе приточной моноблочной установки. Она забирает воздух с улицы, подготавливает его, а затем по сети воздуховодов подает во все комнаты. Если одна сторона дома, в котором Вы живете, выходит во дворик, а вторая – на проезжую часть, то питать квартиру лучше со стороны дворика – воздух там гораздо качественнее.

Моноблочная установка конструктивно является ни чем иным как коробом, собранным из специальных теплоизолированных панелей. Внутри располагаются центробежный или канальный вентилятор, нагреватель воздуха (электрический, однофазный, а иногда и трехфазный), система автоматики, фильтры и прочие элементы.

Схема моноблочной приточной установки

Устанавливаются приточные центральные установки обычно на балконах или лоджиях, но можно установить непосредственно в квартире – в кладовке, на антресолях, коридоре или гардеробной. Конструкции этих установок бывают разными, и во многом именно конструкция определяет место расположения: подшивной потолок, на полу или даже на стене в вертикальном или горизонтальном положении.

Устройства с эффективной теплоизоляцией и атмосфероустойчивым покрытием размещаются даже вне отапливаемой зоны, как и наружные блоки сплит системы, – на стене здания, лоджии

Но при этом важно предусмотреть возможность технического обслуживания (ремонт, замена фильтров и т.д.)

Чтобы подать воздух в комнаты используется воздуховод-коллектор – от него в разные комнаты отводятся воздуховоды. Сеть каналов устанавливается под подшивным потолком. В устья воздуховодов устанавливаются воздухораспределительные устройства, хорошо гармонирующие с интерьером.

После того, как установка будет подключена к сети и запущена, она будет работать круглый год в автоматическом режиме. Время от времени, возможно, придется проводить техническое обслуживание и оплачивать счета за электроэнергию.

Отличные примеры моноблочных приточных установок следующие:

• SAU125 A от Ostberg;
• TLP и TA-MINI от компании Systemair;
• ККП от отечественного производителя «ВЕЗА»;
• «Эльф» компании «Инженерное оборудование»;
• CAU от SHUFT и другие.

Компании-производители вытяжных вентиляторов, решеток и воздуховодов уже были упомянуты выше.

вентиляция и дымоход в 5-и этажной хрущевке

У всех соседей сверху и снизу слева вентиляционное отверстие, справа дымоходное, у меня наоборот.
Я особо никаких проблем с этим не вижу, потому что знаю, что это скорее всего разные каналы.
Недавно зашедший газовщик это заметил и перекипишил соседей, что это де плохо.
В том числе это наложилось на то что из-за длинного дымохода,
когда пластиковое окно не приоткрыто на микропроветривание у меня плохая тяга,
но мы без микропроветривания колонкой никогда не пользуемся, да и выключается она сразу, если что.
До этого у меня неоднократно бывали специалисты из разных служб, которых никаких проблем не замечали
— считали все что есть нормальной ситуацией.

Подскажите как найти человека, реально разбирающегося в вентиляционно-дымоходной системе хрущевок.
Надо понять есть ли реально какая-то проблема или нет, разъяснить как всё устроено, ответить на вопросы меня и соседей.

Как лучше такого человека искать официально или не официально?
Официально ко мне приходила как-то пожилая женщина, которая объясняла как тестировать тягу, и я сам всё это делал.
Но мне от специалиста хочется в первую очередь понимания и полной компетентности, а не пофигизма и формализма.
Официальность — это тоже не плохо, но не уверен, что в этом случае я получу что хочу.

Как устроена вентиляция в панельном доме

Современная пассивная вентиляция в панельном доме не особо отличается от тех, которые использовались 50-60 лет назад:

• Схема вентиляции с организацией отбора воздуха из квартир в единый вентиляционный колодец. Такой вариант чаще всего используется в высотных зданиях с этажностью не менее девяти;
• Система с подключением индивидуальных вентиляционных выводов из квартир в сборный коллектор крыше или чердачном помещении;
• Схема с выводом индивидуальных для каждой квартиры вытяжных труб на крышу здания, такие системы характерны для старых 5-ти этажных «хрущевских» панельных домов.

Современная вентиляция работает на спаренных или строенных каналах. Это значит, весь загрязненный воздух из квартиры в панельном доме удаляется из трех санитарных зон, каждая зона оснащена своим воздуховодом – из кухни, из санузла и ванны, и вентиляция основного помещения квартиры.

Вентиляция на кухне с газовой колонкой

Большинство квартир в хрущевках оснащались газовыми колонками для подогрева воды. Учитывая, опять же примитивное и ускоренное их проектирование, для колонки отводилось место на кухне, которая редко превышала 6 кв.м. Большое содержание газа взрывоопасно, поэтому эксплуатация колонки обременяется рядом обязанностей:

• Нужно постоянно держать окна приоткрытыми;
• Запрещается обкладывать колонку кладкой или оснащать шкафчиком;
• Под входной дверью должно быть обязательное отверстие площадью от 0.02 кв.м;

Эти требования создают неудобства для проживания, что заставляет жильцов переезжать в более комфортабельное жилье или устанавливать электрический котел. Также запрещен монтаж индивидуальной вентиляции или самовольная модернизация существующей по причине возможного нарушения воздухообмена.

Если вентсистема в помещении с газовой колонкой исправна и соблюдены требования эксплуатации, риск утечки газа до взрывоопасного уровня исключается – во время использования горячей воды воздух насыщается влажными парами. Влажный воздух становится тяжелее и выдавливает газы наверх по вентканалу. В дальнейшем влажный воздух выходит через приоткрытые окна.

Схема вентиляции в хрущевке

Вентиляционная система в таких домах предусмотрена, как осуществление естественного воздухообмена. Так, через естественные щели в деревянных окнах и неплотных дверях, воздух поступал извне. Перемещаясь по всем помещениям, он устремлялся в вытяжной канал, оборудованный на кухне и дополнительный – в ванной.

В санитарных комнатах, ванной и туалете, если они были раздельными – был устроен один вентканал (над ванной). Между этими помещениями предусматривалась форточка, которую, в основном, держали открытой, кроме того времени, если кто-то «нежился» в ванной. Благодаря этому небольшому окошку, все запахи поднимались вверх и уходили в вентиляционное отверстие.

Отработанный воздух из каждой квартиры попадал в вентиляционную шахту с выходом над крышей. В 70-е годы, в планирование хрущевок, были внесены дополнения и некоторые дома стали строить с дополнительным вентканалом для туалетов.

Еще один реализованный в те годы вентиляционный проект – каналы-спутники. Они представляют собой готовые железобетонные блоки, выполненные в заводских условиях, которые поступали на строительные площадки в готовом виде. Принцип их функционирования заключался в подключении к общей шахте ряда каналов-спутников. Со схемой подсоединения – через этаж. Так, первый этаж подключался в канал, второй – в первый, через 2,5 метра третий – в шахту, четвертый – к третьему.

Кроме того, устраивалась вентиляция в полу в хрущевке. Такой воздухообмен нужен был исключительно в домах, где укладывали полы из дерева. Половую доску устанавливали на деревянные лаги, а в углу каждой комнаты монтировали вентиляционную решетку. Поступающий из окон и дверей воздух проходил не только по комнате, но и попадал под пол, выгоняя оттуда застоявшийся воздух и влагу. Таким образом, дерево долгое время не поддавалось гниению. Многие жители хрущевок, где была установлена вентиляция в полу, не понимали ее назначения и закрывали вентиляционное отверстие, о чем потом сожалели, когда приходилось менять полы.

Способы улучшения вентиляции в квартире

Что делать, если чистка вентиляции не помогла? Вполне возможно, что нарушена циркуляция воздуха внутри самой квартиры. Разобравшись с причинами этого нарушения, можно улучшить вентиляцию воздуха в жилом помещении.

Нарушение циркуляции воздуха между отдельными комнатами

Первым делом надо повторить проверку с помощью полоски бумаги, но при этом открыть все межкомнатные двери. Если бумага при таких условиях притягивается, то нарушена циркуляция воздуха между отдельными помещениями квартиры. Чтобы ее улучшить, рекомендуется при установке дверей делать зазор между их нижней кромкой и полом в несколько сантиметров.

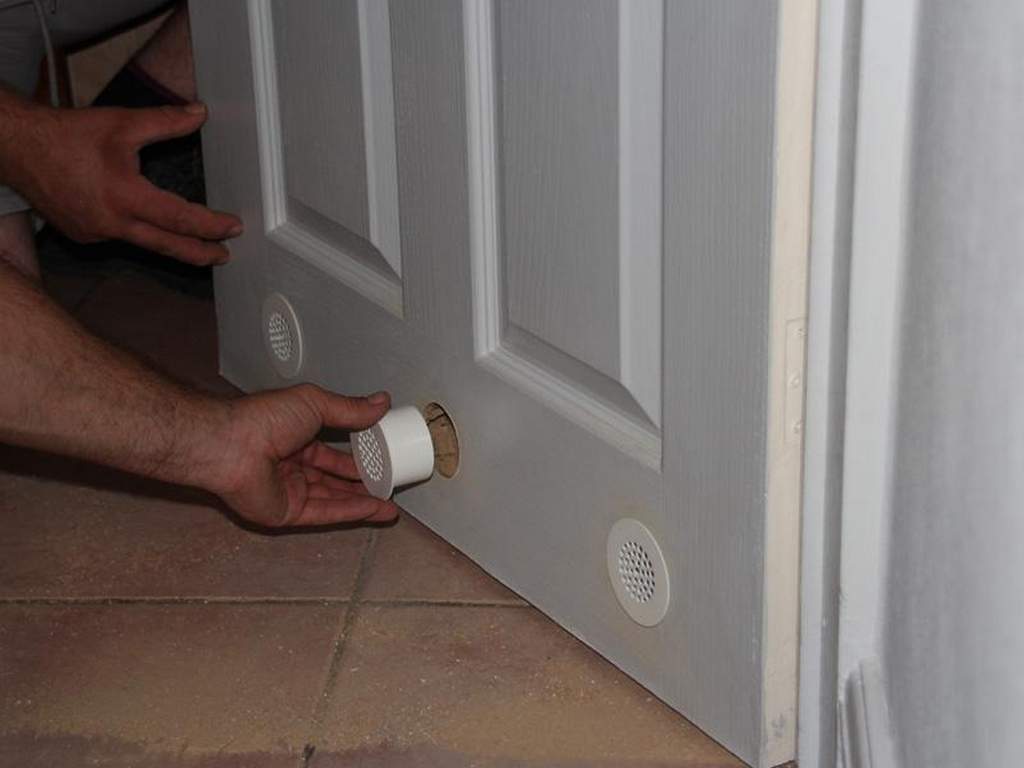

Если двери уже установлены или делать такой зазор не хочется, например, в ванной комнате или санузле, то можно насверлить в двери ряд отверстий, с наклоном внутрь. Впоследствии их следует задекорировать мелкоячеистой сеткой. Такая конструкция обеспечит вентиляцию при плотно закрытых дверях и не нарушит уединения людей в ванной комнате или санузле.

Воздухонепроницаемые стеклопакеты

Еще одной причиной нарушения вентиляции может стать установка пластиковых окон со стеклопакетами. В домах советской постройки приток свежего воздуха извне подразумевался через небольшие щели и зазоры в деревянных оконных рамах. Качественно установленные пластиковые окна в полностью закрытом состоянии исключают такую подпитку. Как следствие, нарушается и вентиляция в квартире. Поэтому если задумывается установка стеклопакетов, то предпочтение следует отдавать моделям с системой микропроветривания.

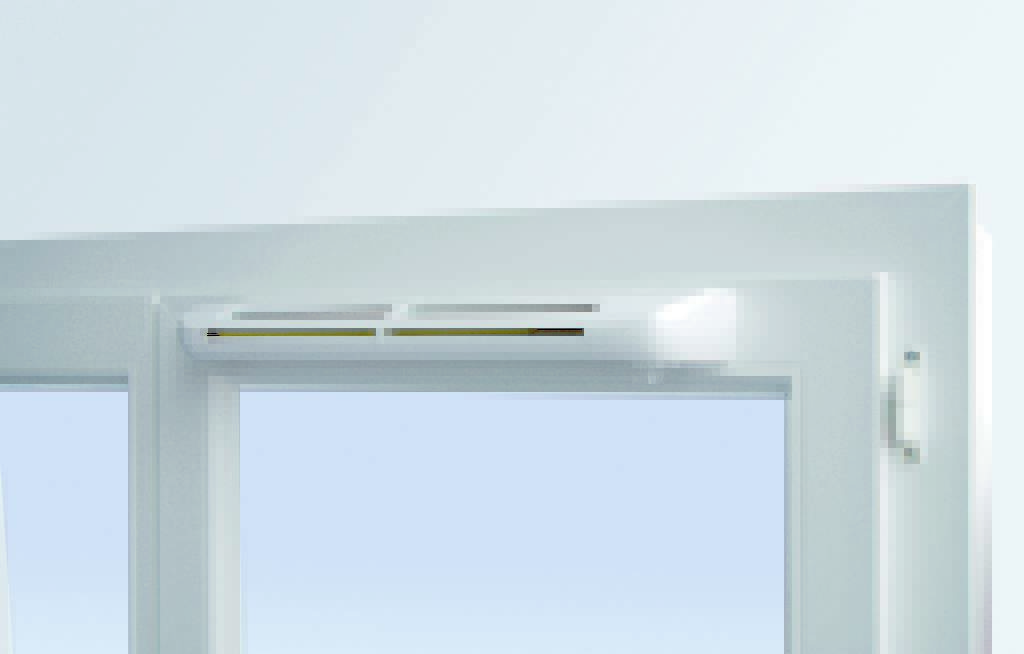

Уже установленные стеклопакеты, лишенные таких функциональных особенностей, несложно самостоятельно модифицировать. В продаже имеются недорогие вентиляционные клапаны, устанавливаемые на раму и сворку окна.

Недостаточность естественной вентиляции

Некоторые помещения, такие как кухня, туалет или ванная комната, целесообразно оснастить дополнительными устройствами вентиляции, чтобы испарения воды и запахи вытягивались как можно быстрее, а не распространялись по всей квартире. Самое простое решение этой проблемы состоит в установке прибора, обеспечивающего принудительную вентиляцию. Вентилятор, приспособленный к длительной работе в условиях повышенной влажности, может крепиться на выходе вентиляционного канала вместо решетки или внутри воздуховода.

Как правило, современные дома уже на этапе строительства оснащаются комплексной системой приточно-вытяжной вентиляции. Но требуется провести серьезную перестройку всей квартиры, если возникнет желание установить ее в старых домах. Проверенная столетиями система естественной вентиляции является более предпочтительной, если нормально справляется со своими задачами, а для улучшения ее работы достаточно воспользоваться вышеперечисленными методами.

Принципиальные схемы естественной вентиляции

Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.

Схемы традиционной вытяжной системы

Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений.

Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.

Один из вариантов устройства вентиляционных шахт многоэтажного дома

Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.

Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным.

Поэтому в строительстве применяются две признанные рациональными схемы:

• Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
• Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.

Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.

Схема устройства вентиляции с каналами-спутниками. Важный нюанс: для верхних этажей реализована идея отдельного прямого вывода использованного воздуха

Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.

Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.

Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.

Расчет диаметра короба должны проводить опытные инженеры. Чтобы воздух перемещался в заданном направлении и не возвращался обратно, внутри канала устанавливают рассечки

Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему – введенные на чердак отдельные рукава.

Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс – не нуждается в электропитании.

Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки, что на практике производится крайне редко.

Особенности расположения каналов в 9-этажном доме

У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.

Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.

Схема устройства вентиляции, характерная для стандартного многоэтажного дома. Общая вытяжная шахта выходит прямиком на кровлю, каналы-спутники проложены параллельно и подключены поочередно

По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5 °С и отсутствие ветра.

Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.

При отсутствии нормальной вытяжки потребуется экстренная чистка. Хотя обычно ее проводят каждые 5-6 лет.

Варианты вентиляции

Вентиляция в хрущевке может быть сделана в двух вариантах. В первом случае, когда существуют вертикальные шахты, выходящие прямо на крышу здания. В этом случае каждая квартира имеет свой индивидуальный вентиляционный канал. Убедиться в этом можно, если выйти на кровлю дома и подсчитать сколько выходов имеет вентиляционная шахта.

Как правило, в каждой квартире их должно быть не меньше двух – от кухни и ванной комнаты.

Если санузел и ванная разделены, то они соединяются наверху простым отверстием. В одном из них имеется выход вентиляции. Из другого помещения, где такого выхода нет, воздух выходит через это самое отверстие.

Другой вариант – вентиляционные каналы спутники, устраиваемые через этаж. Это ряд каналов, которые проходят от первого этажа и до самого выхода на крышу. К ним на высоте 2, 5 м т.е. через следующий этаж делается отвод от каждой квартиры, который входит в общую шахту.

На пути следования воздух из любой квартиры не должен попадать в каналы других квартир, которые обязаны быть закрыты специальными заглушками. Но во времена строительства хрущевок делалось это не всегда, поскольку первой задачей на тот момент являлось быстрое обеспечение народа благоустроенным жильем. В результате, сегодня мы имеем такие «приятные моменты», когда запах табака или жареной рыбы из одной кухни проникает сразу во множество квартир.

Другие причины, влияющие на эффективность вентиляции

Теперь, когда ясно как устроена вентиляция в хрущевке, можно рассмотреть разные причины, по которым воздух из жилых помещений не выводится наружу. Чаще всего с появлением современной кухонной мебели, куда в обязательном порядке входит вытяжка, жильцы делают ее вывод в вентиляционный канал, который расположен на кухне, а вытяжка включается не часто, и при этом второй канал, занят газовой колонкой.

В итоге получается, что вентиляции в квартире практически нет, и могут появляться запахи из санузла или ванной комнаты. Это объясняется тем, что кухонная вытяжка и газовая колонка, создавая возле себя разреженную обстановку, забирают воздух из жилых помещений по принципу пылесоса, и воздух из туалета стремится тоже к вытяжному отверстию.

Бывают случаи, когда сами жильцы или их предшественники просто наглухо закрывают вентиляционное отверстие декоративными элементами, мотивируя это его непрезентабельным видом, или тем, что из подобных отверстий в квартиру попадают различные насекомые.

Таким людям стоит помнить, что схема вентиляции в хрущевке предусматривает всего два канала, один из которых должен располагаться в санузле, и если закрыть тот, что в кухне, то придется держать дверь туалета постоянно открытой.

Причиной плохой работы вентиляции может служить и то, что существуют огрехи в заделке стыков при монтаже вентиляционных блоков, если здание строилось из готовых железобетонных панелей. Через негерметичные стыки запахи из одной квартиры могут свободно проникать и в другие.

Также частой причиной является банальная замусоренность вентиляционных шахт. Но это уже должна быть забота организаций обслуживающих дом.

Как устроена вентиляция в хрущевке

Вентсистема малоэтажных хрущевок рассчитана на работу в естественной окружающей среде. Принцип работы основан на перемещении воздушных масс от квартиры на улицу, вытягивая с помещения грязный тяжелый воздух, и втягивая свежий. Архитектура вентсистемы включает несколько каналов с выходами в комнату каждого этажа.

Планировка квартир в хрущевке симметрична, т.е. каждая следующая квартира повторяет предыдущую. Это позволяет внедрить также простую вентсистему из нескольких каналов, обычно проходящих около сан/узла и кухни. Эти каналы над последним этажом соединяются в общую вентшахту, которая выводит грязный воздух наружу.

Расчёт вентиляции квартиры

Естественная или искусственная вентиляция жилого дома рассчитывается при строительстве здания специалистами, а жильцы дома получают квартиры с системой проветривания «по умолчанию». Изменить схему системы вентиляции в хрущёвке не получится, для этого будет необходимо серьёзное вмешательство в структуру здания. Однако с помощью различных устройств можно улучшить циркуляцию воздуха в своей квартире. Для этого необходимо провести расчёты.

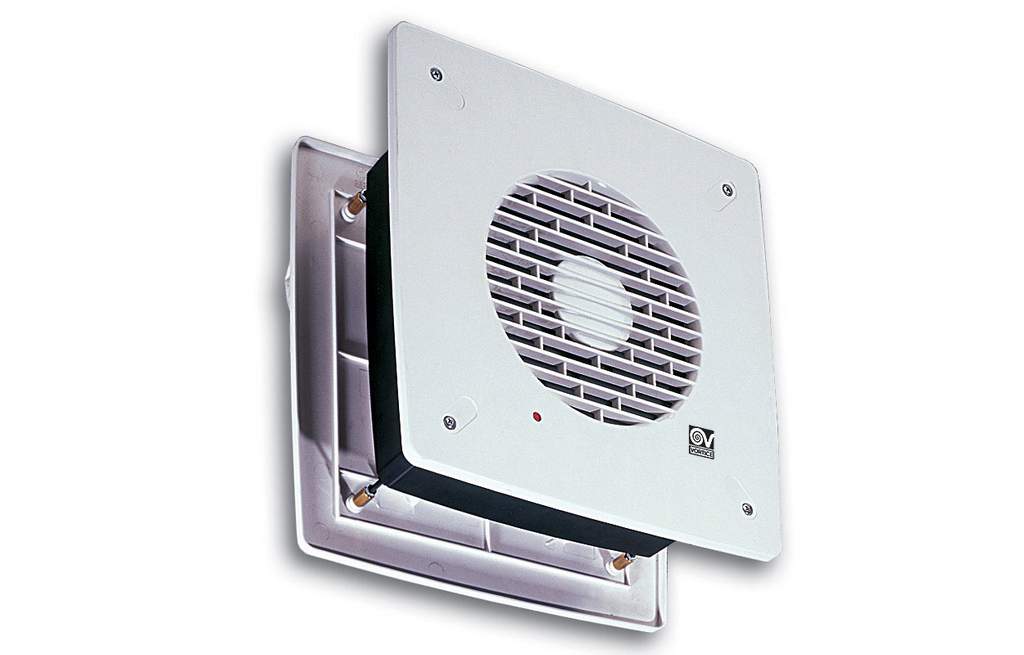

Если вас не устраивает вентиляция в квартире, можно установить дополнительные вытяжки на кухню и вентиляторы на решётках в ванной. При этом следует запомнить основное правило – количество вытягиваемого воздуха не должно превышать количество поступающего в квартиру. В этом случае системы проветривания будут работать максимально эффективно. Некоторые модели вытяжек и вентиляторов могут работать на приток воздуха – их стоит установить, если комната недостаточно проветривается через окна и двери.

Особое внимание стоит уделить мощности вытяжных устройств, для небольших квартир будет достаточно производительности от 50 до 100 м³ воздуха в час. Чтобы точно определить, какая нагрузка для прибора будет оптимальной, можно измерить количество воздушных масс в комнате

Для этого площадь квартиры суммируется и умножается втрое. Полученные объёмы воздуха и должны полностью проходить через вентиляторы в течение часа.

Организовать дополнительный приток воздуха можно с помощью кондиционеров, вытяжек и вентиляторов. В комплексе эти приборы будут выполнять основные задачи по вентиляции помещений:

• вытяжка в кухне будет очищать помещение от неприятных запахов, жира и дыма, наполняя его чистым воздухом;
• вентилятор в ванной — удалять влажный воздух;
• кондиционер — охлаждать и осушать воздух в помещении.

Эти устройства будут обеспечивать хорошую циркуляцию воздушных масс в разных комнатах и регулировать их чистоту – в ванной и кухне они просто незаменимы.

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

• поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
• быстрое загрязнение общей трубы вентиляции;
• отсутствие шумоизоляции.

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.

Требования к общедомовой вентиляции

Система вентиляции в многоквартирном доме призвана обеспечивать отток загрязненных воздушных масс и постоянный приток новых. Часто жители высоких этажей ощущают на себе недостаточную тягу, в помещении кухни скапливаются запахи, а в углах комнат пыль. Эти признаки указывают на неполадки в функционировании вентиляции.

К вентиляционной системе в высотных домах выдвигаются такие требования:

1. Воздухообмен в кухне должен осуществляться со скоростью 60 куб. м воздуха за час, в ванной 25 куб. м за час.
2. Скорость воздухообмена в других жилых комнатах должна быть кратна 0,2 от общего объема помещения.
3. Циркуляция воздуха должна быть непрерывной.
4. Вентиляция не должна приводить к снижению температуры воздуха в квартире.

Каждое из требований учитывается во время составления схемы вентиляции при проекте постройки здания. Дома сейчас и десятилетия назад строили быстро, поэтому в работе вентиляции есть недостатки. Со временем они усугубляются и мешают осуществлению циркуляции воздуха. Исправлять неполадки приходится хозяевам квартир. Переоборудовать вентиляцию в многоэтажном здании нельзя.

Переоборудовать систему вентиляции в многоэтажном доме запрещено

Нормы

СП 60.13330.2012 «Отопление, вентиляция и кондиционирование. Актуализированная редакция»

СНиП 41-01-2003» — является основным для разработки систем воздушной среды здания. Кроме основных общих требований содержит расчетные формула для расчета воздуха и требования к толщине воздуховодов.

СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» — норматив, в котором отражены условия по обеспечению пожарной безопасности.

СП 54.13330.2016 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003» — не распространяется на сблокированные жилые дома, которые подчиняются требованиям проектирования индивидуальных (частных) одноквартирных домов.

Под ней понимается обмен потоков воздуха, при котором из помещений удаляется избыточное тепло и влажность, а также неприятные запахи, пыль и вредные вещества.

Хорошо работающие вентканалы в многоквартирном доме способствуют очистке воздуха и созданию в помещениях благоприятного микроклимата. Отсутствие нормально работающего воздухообмена в помещениях, в которых постоянно находятся люди, не только доставляет неудобства, но и несет потенциальный вред здоровью.

ГОСТ 21.602-2016 «Система проектной документации для строительства. Правила выполнения рабочей документации систем отопления, вентиляции и кондиционирования

СанПиН 2.1.2.2645-10 «Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях»

Б. Необязательные для исполнения – в них можно встретить варианты систем, их особенности и расчет. Эти рекомендации или методические указания созданы сообществами инженеров. Они основаны на обязательных к исполнению документах, но шире раскрывают вопросы создания комфортной воздушной среды. Описывают расчетный метод определения требуемых объёмов воздуха по выделяющимся вредностям. Приводят методы достижения наиболее эффективной и стабильной работы систем.

Р НП«АВОК» 5.2-2012 Технические рекомендации по организации воздухообмена в квартирах жилых зданий.СТО НП «АВОК» 2.1-2008 «Здания жилые и общественные. Нормы воздухообмена»

Для помещений, которые не принадлежат к основному функционалу объекта, применяют дополнительные нормы, подходящие их назначению.

В вышеприведенных нормах отражены все существенные вопросы, в том числе и безопасность эксплуатации систем вентиляции. И при любом вмешательстве в системы после постройки непременно проверить их соответствие актуальным специализированным нормам.

Для расчёта используется несколько параметров:

1. Температура воздуха внутри помещений: для жилых комнат 20-22С; кухни с электрической и газовой плитой 16-18С; ванной 25С; уборной 18С; совмещенного санузла 25С; коридора (вестибюля) 16С; кладовой 12С; машинного отделения лифтовой 5С
2. Кратность воздухообмена: варьируется от 25 до 90 м3/ч на одного человека.
3. Расход наружного воздуха определяется исходя из площади помещения: для жилых комнат он равен 3 м3/ч на один квадратный метр площади.

У проектировщиков есть определённый запас свободы:

• Согласно СНиП в одной из спален квартиры из нескольких комнат расчётная температура воздуха закладывается 22С.
• В квартирах, адаптируемых для проживания инвалидов, бреется максимальное значение температуры.
• Вентиляция угловых квартир рассчитывается по нормативным параметрам плюс 2С, но не выше 22С.

На сегодняшний день пластиковые оконные конструкции и герметичные стальные входные двери полностью обнуляют эффект микропроветривания через зазоры, поэтому проектировщикам сложно добиться нормативных параметров по микроклимату. В элитных домах идут по пути монтажа принудительной приточной вентиляции, а в бюджетных МКД всё сложнее: надо увеличивать интенсивность работы, а значит размеры вентканалов. Но это не всегда возможно с точки зрения конструкции здания.

• Наличие хотя бы одного окна с выходом на улицу. Необходимо для правильной работы естественного проветривания.
• Окна или приточные решетки первого этажа должны быть на высоте не менее 1000 мм от опоясывающего снежного покрова, а в летний период – 2000 мм от отмостки.
• Площадь сечения воздуховодов для кухни 150 см2, совмещённого санузла и раздельных туалета с ванной по 100 см.
• Направление движении воздуха строго от жилых помещений к служебным, далее через общий воздуховод на крышу.
• Внутри вентиляционных каналов запрещается протягивать электрическую проводку.
• Вентиляционные трассы не должны пересекаться между собой и с кабель-каналами.
