Устройство и схемы вентиляционных шахт 5 и 9 этажных домов

Вентиляция современных панельных и блочных домов

Вентиляционная система новостроек усовершенствована инженерами и почти лишена недостатков воздуховодов старых домов.

Сейчас пассивная вентиляция практически не строится. Используют гибкую приточно-вытяжную систему с приборами механического вентилирования. Современная вентиляция позволяет сохранять оптимальную температуру в жилых помещениях, не холодно зимой, нежарко летом.

Как устроена вентиляция нового типа:

  1. Воздух забирают со 2 и 3 этажа.
  2. Осевыми вентиляторами воздушная масса нагнетается по всем этажам дома.
  3. Вытяжную систему устраивают на крыше. Она отбирает тепло у отработанного воздуха.

Вентиляционная система нового типа направлена также на энергосбережение. Главный ее плюс – можно регулировать работу оборудования в зависимости от потребностей.

Вентиляция в многоэтажном панельном доме на девять этажей старой постройки нуждается в регулярной чистке. Осуществлять работы могут только специально обученные люди, своими руками ничего делать нельзя. Улучшить функционирование вентиляции можно с помощью дополнительного оборудования.

Основные схемы вентиляции в хрущевках

В зависимости от этажности хрущевки вентиляция может быть двух типов. Квартиры в домах с несколькими этажами оснащались индивидуальной вентиляцией. Ее легко определить, осмотрев крышу дома и посчитав количество выходных отверстий. Конструкция индивидуальной вентсистемы включает:

  • Входные отверстия на кухне и в сан/узле;
  • Вертикальную шахту до крыши дома;
  • Выходное отверстие;

Вертикальная шахта простирается от крыши до этажа, возле которой разветвляется на несколько каналов, проходящих в комнаты.

Другой вариант вентсистемы – межэтажные каналы. Каждый канал рассчитан на квартиры смежных этажей. Каналы пропускают через себя воздух с квартир и направляют его в общую. вентшахту с выходом на крышу. Начиная с конца 70-х годов, в домах такие каналы дополнительно оснащаются заглушками, чтобы более плотный воздух с одного канала не поступил в другой. Но в хрущевках более ранней постройки они отсутствуют, что сопровождается попаданием тяжелого воздуха с насыщенными газами в соседнюю квартиру.

Основные требования к проекту вентиляции

К проектам вентиляционных систем для панельных домов предъявляется довольно жесткие требования. В частности, помимо расчета эффективности, инженерам необходимо предотвратить распространение огня по воздуховоду в случае пожара, а также обильное проникновение холодных воздушных масс в помещение зимой.

Кроме того, при расчете систем обязательно учитываются следующие моменты:

  • Количество этажей в здании.
  • Разделение вытяжных воздушных потоков из «грязных» комнат (кухонь) и чистых.
  • Уровень загрязнения внешней среды.
  • Категорию строения.
  • Уровень внешнего шума.

Поэтому разработкой проектов занимаются профессионалы. Кроме того, для обеспечения необходимых характеристик, строители во время обустройства вентиляции применяют автоматизированные фильтры, пожаробезопасные материалы и прочие современные комплектующие.

Расположение вентиляционного канала в панельной квартире

Гигиенические требования к естественному и искусственному освещению и инсоляции

5.1. Жилые комнаты и кухни жилых домов должны иметь естественное освещение через светопроемы в наружных ограждающих конструкциях здания. 5.2. Коэффициент естественной освещенности (далее — КЕО) в жилых комнатах и кухнях должен быть не менее 0,5%. 5.3. При одностороннем боковом освещении в жилых зданиях нормативное значение КЕО должно обеспечиваться в расчетной точке, расположенной на пересечении вертикальной плоскости характерного разреза помещения и плоскости пола на расстоянии 1м от стены, наиболее удаленной от светопроемов: в одной комнате — для одно-, двух- и трехкомнатных квартир, и в двух комнатах для четырех- и пятикомнатных квартир. В остальных комнатах многокомнатных квартир и в кухне нормативное значение КЕО при боковом освещении должно обеспечиваться в расчетной точке, расположенной в центре помещения на плоскости пола. 5.4. Все помещения жилых зданий должны быть обеспечены общим и местным искусственным освещением. 5.5. Освещенность на лестничных площадках, ступенях лестниц, в лифтовых холлах, поэтажных коридорах, вестибюлях, подвалах и чердаках должна быть не ниже 20 лк на полу. 5.6. Над каждым основным входом в жилой дом должны быть установлены светильники, обеспечивающие на площадке входа освещенность не менее 6 лк, для горизонтальной поверхности и не менее 10 лк, для вертикальной поверхности на высоте 2,0 м от пола. Должно быть также предусмотрено освещение пешеходной дорожки у входа в здание. 5.7. Жилые помещения и придомовая территория должны обеспечиваться инсоляцией в соответствии с гигиеническими требованиями к инсоляции и солнцезащите помещений жилых и общественных зданий. 5.8. Нормируемая продолжительность непрерывной инсоляции для помещений жилых зданий устанавливается на определенные календарные периоды дифференцированно в зависимости от типа квартир, функционального назначения помещений, планировочных зон города и географической широты местности: — для северной зоны (севернее 58° с. ш.) – не менее 2,5 ч. в день с 22 апреля по 22 августа; — для центральной зоны (58° с. ш. — 48° с. ш.) – не менее 2,0 ч. в день с 22 марта по 22 сентября; — для южной зоны (южнее 48° с. ш.) – не менее 1,5 ч. в день с 22 февраля по 22 октября. 5.9. Нормативная продолжительность инсоляции должна быть обеспечена не менее, чем в одной комнате 1-3-комнатных квартир и не менее чем в двух комнатах 4-х и более комнатных квартир.

5.10. Допускается прерывистость продолжительности инсоляции, при которой один из периодов должен быть не менее 1часа. При этом суммарная продолжительность нормируемой инсоляции должна увеличиваться на 0,5 часа соответственно для каждой зоны. 5.12. Для жилых зданий, расположенных в северной и центральной зонах допускается снижение продолжительности инсоляции на 0,5 часа в следующих случаях: — в двухкомнатных и трехкомнатных квартирах, где инсолируется не менее двух комнат; — в четырех и многокомнатных квартирах, где инсолируется не менее трех комнат; — при реконструкции жилой застройки, расположенной в центральной и исторической зонах городов, определенных их генеральными планами развития. 5.13. На детских игровых площадках и спортивных площадках, расположенных на придомовой территории, продолжительность инсоляции должна составлять не менее 3-х часов на 50% площадок участка независимо от географической широты.

Частые проблемы

В зависимости от устройства вентсистеме в доме, жильцы квартиры могут испытывать неудобства в связи с ее эксплуатацией.

Если вентиляция в хрущевке представлена межэтажными каналами, ее обслуживание, ремонт занимает меньше времени. Межэтажные каналы распространены в пятиэтажных панельных домах и соединены единой шахтой, следовательно, можно сразу определить очаг ее неисправной работы. Для этого нужно обратиться к соседям и уточнить, как у них работает вентиляция:

  • Если жалобы на плохую работу вентиляции у многих жильцов дома – очаг неисправности находится в общей шахте или выходном отверстии на крыше;
  • Когда же низкая эффективность вентиляции наблюдается только у соседей по этажу – очевидно, забился межэтажный канал;
  • Если же в соседних квартирах вентиляция работает исправно – проблема лежит исключительно на выходе в квартиру;

В первых двух случаях необходимо вызывать управляющую компанию (ТСЖ), которая отвечает за исправную работу вентсистемы. В третьем же случае лучше самостоятельно прочистить канал. Для этого нужно снять решетку и продуть канал, ведущий в вентшахту. Также прочистить решетку, после чего установить ее на место и проверить эффективность вентиляции. Если эта процедура не принесла желаемого результата, канал забит в недоступных местах для прочистки подручными средствами, и нужно вызывать специалистов ТСЖ.

Внедрение индивидуальной системы в хрущевке эффективно для всего дома в целом, но не выгодно для отдельного жильца. Суммарная архитектура всех каналов индивидуальной вентсистемы в доме сложнее, чем у межэтажной, ее обслуживание требует больше времени для поиска неисправности и ее устранения. По этой причине ТСЖ накладывает более высокий тариф за свои услуги.

Значимое преимущество индивидуальной вентсистемы – независимая вентиляция отдельных квартир. Если в одном помещении образовался тяжелый воздух, который забил вентиляцию, на других квартирах это никак не скажется.

Нормативные требования

Начнем с изучения действующих нормативных документов. Актуальные СНиП на вентиляцию жилых зданий — 2.04.05-91 «Отопление, вентиляция и кондиционирование» и 2.08.01-89 «Жилые здания».

Для удобства читателя сведем ключевые требования документов воедино.

Температура

Для жилой комнаты она определяется температурой наиболее холодной пятидневки в году.

  • При ее значении выше -31С в комнатах необходимо поддерживать как минимум +18С.
  • При температуре самой холодной пятидневки ниже -31С требования несколько выше: в комнатах должно быть не менее +20С.

Для угловых комнат, имеющих как минимум две общих стены с улицей, нормы на 2 градуса выше — +20 и +22С соответственно.

Последствия промерзания.

Для санузлов минимальное значение температуры составляет +18С, для ванных и душевых — +24.

Нормы воздухообмена

Каковы нормы вентиляции жилых помещений (точнее, скорость воздухообмена в них)?

ПомещениеМинимальный воздухообмен
Жилая комната3 м3/час на 1 м2 площади
Кухня60 м3/час для электроплит и 90 м3/час для газовых плит
Ванная, туалетная комната25 м3/час
Совмещенный санузел50 м3/час

Дополнительные требования

Какие еще требования и рекомендации можно найти в СНиП на отопление и вентиляцию жилых зданий?

Схема вентиляции может предусматривать воздухообмен между отдельными помещениями. Проще говоря, можно организовать вытяжку в кухне, а приток воздуха — в спальне. Собственно, документ конкретизирует рекомендацию: вытяжную вентиляцию следует предусматривать в кухнях, санузлах, ванных, туалетах и сушильных шкафах.

В сталинках можно увидеть две вентиляционных решетки в помещении кухни. Одна из них открывается в дымоход: дома строились под печное отопление.

  • Вентиляция квартиры должна присоединяться к общему вентканалу не ниже чем в 2 метрах от уровня потолка. Инструкция призвана минимизировать вероятность опрокидывания тяги в ветреную погоду.
  • При использовании отдельных помещений в жилом доме для общественных нужд они снабжаются собственной системой вентиляции, не связанной с общедомовой.
  • При температуре самой холодной пятидневки ниже -40С для трехэтажных и более высоких зданий допускается оборудование приточной вентиляции системами подогрева.
  • Газовые котлы и колонки со сбросом продуктов сгорания в общую вентиляцию допускается устанавливать лишь в зданиях не выше пяти этажей. Твердотопливные котлы и водонагреватели и вовсе могут быть установлены лишь в одно- и двухэтажных зданиях.
  • Приточный воздух рекомендуется подавать в помещения с постоянным пребыванием людей. Что, собственно, опять-таки приводит нас к уже упомянутой схеме: приток воздуха через жилые комнаты и вытяжка через кухню и санузел.

Современные варианты вентиляции в панельном доме

Современные стандарты строительства направлены на увеличение эффективности проветривания жилого пространства с одновременным сохранением тепловой энергии. Такие панельные здания обходятся дороже на этапе строительства, но обеспечивают высокое качество жизни и здоровый микроклимат.

Схематично современная вентиляция на принудительной тяге выглядит так:

  • Приточная часть системы располагается в подвальном помещении здания. Забор внешнего воздуха происходит через фильтр, который исключает попадание в систему пыли и механических частиц извне.
  • Очищенный воздух подается на нагревательно-охладительную часть системы. Для нагрева используется электрический коллектор или емкость с горячей водой из системы отопления. Для охлаждения в летнее время электрический кондиционер.
  • Очищенный, доведенный до комфортной температуры воздух подается в жилые помещения.
  • Вытяжка имеет мощность эквивалентную подаче. Располагается на крыше.

Очистка вентиляционных каналов многоквартирных домов

Вентиляционные шахты, решётки и боковые отводы засоряются, поэтому объём забираемого воздуха падает, и их надо периодически чистить.

Есть два способа очистки:

  • Профессиональная чистка. Вызывается специалист, который удаляет засоры и растворные наплывы из сборного канала и боковых ответвлений.
  • Самостоятельная чистка. Состоит из промывки вентиляционной решётки и удаления загрязнения бокового ответвления. Добраться до сборного канал без специального оборудования не получится.

Вентиляционная система МКД представляет собой сложную сеть из основных и боковых вентканалов и дополнительных устройств. Рассчитать проектную мощность под силу только профессиональным проектировщикам.


Пример проекта

предоставляет услуги в сфере вентиляционного проектирования. Наши специалисты помогут решетить проблемы любой сложности, расскажут, как устроена система вентилирования любого объекта. Мы работаем в Москве и области, также предлагаем свои услуги в соседних регионах. Практикуем удалённое сотрудничество. По всем интересующим вопросам обращайтесь к нашим специалистам. Способы связи вы найдете на странице «Контакты».

Принципиальные схемы естественной вентиляции

Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.

Схемы традиционной вытяжной системы

Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений.

Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.

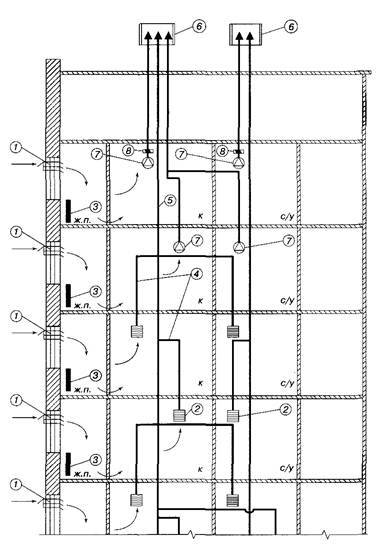

Один из вариантов устройства вентиляционных шахт многоэтажного дома

Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.

Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным.

Поэтому в строительстве применяются две признанные рациональными схемы:

  • Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
  • Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.

Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.

Схема устройства вентиляции с каналами-спутниками. Важный нюанс: для верхних этажей реализована идея отдельного прямого вывода использованного воздуха

Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.

Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.

Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.

Расчет диаметра короба должны проводить опытные инженеры. Чтобы воздух перемещался в заданном направлении и не возвращался обратно, внутри канала устанавливают рассечки

Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему – введенные на чердак отдельные рукава.

Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс – не нуждается в электропитании.

Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки, что на практике производится крайне редко.

Особенности расположения каналов в 9-этажном доме

У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.

Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.

Схема устройства вентиляции, характерная для стандартного многоэтажного дома. Общая вытяжная шахта выходит прямиком на кровлю, каналы-спутники проложены параллельно и подключены поочередно

По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5 °С и отсутствие ветра.

Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.

При отсутствии нормальной вытяжки потребуется экстренная чистка. Хотя обычно ее проводят каждые 5-6 лет.

Проблемы при эксплуатации и их устранение

Часто в старых зданиях, оснащенных естественной системой проветривания, возникает ситуация, когда в вытяжных каналах меняется вектор движения воздушных масс (опрокидывание). Как следствие, в теплые квартиры дует холодный уличный воздух, стенки каналов охлаждаются, появляется конденсат, иней, потом возможно оледенение.

Причиной выступает дисбаланс между притоком свежего и вытяжкой отработанного воздуха из-за неправильного проекта системы вентиляции, перепланировки помещений или установки герметичных оконных рам. Установка приточных клапанов недостаточна для решения этой проблемы. Но устранить ее возможно.

Если такая ситуация возникла, рекомендуют действенные мероприятия.

  1. Закрыть полностью или прикрыть каналы вытяжки. Для усиления эффекта приоткрыть оконную раму.
  2. Провести монтаж приточных клапанов во всех жилых комнатах, за исключением бытовых.
  3. Уменьшить диаметр вытяжных каналов до 4-5 см с помощью специальных вкладышей из полиуретана, гипсокартона и других подходящих материалов.
  4. После исчезновения проблемы заменить вкладыши на решетки с регулируемым диаметром поперечного сечения канала.

При форсмажорных ситуациях (система опрокинулась во время сильных морозов) можно использовать экстренную меру – уменьшить выходные отверстия всех вентиляционных шахт на крыше. Но это действие существенно ухудшит обмен воздушных масс всех квартир, так что рассматривать его можно только в качестве временного шага.

Проблемы, которые могут появиться при эксплуатации приточно-вытяжной системы вентиляции:

  • сквозняки, возникающие под приточными решетками, сильно дует;
  • система гудит, что создает некомфортные ощущения, особенно в спальнях;
  • чересчур теплый поступающий воздух в жаркие сезоны;
  • дисбаланс между притоком/оттоком воздуха;
  • засорение элементов системы;
  • нет эффективной управляющей системы для потребителей.

Большая часть вышеприведенных проблем истекает из ошибок, допущенных при проектировании и монтаже оборудования. Но некоторые проблемы возникают из-за неправильной эксплуатации установленной системы. Так что при заселении в здания с приточно-вытяжной системой вентиляции нужно требовать предоставить паспорт установленной системы, инструкцию по ее эксплуатации и тщательно соблюдать все ее предписания. В случае каких-либо недочетов в работе оборудования следует обращаться в управляющую компанию и в фирму, установившую его.

О том, как работает вентиляция в многоквартирном доме, вы можете узнать из видео ниже.

Проверка системы вентиляции

Всем известны ситуации, когда после нескольких лет эксплуатации дома вентиляция начинает плохо работать. Проверить тягу в системе вентиляции, на самом ли деле это так, можно разными способами. Но самый простой – это поднести к вентиляционной решетке воздуховода туалетную или газетную бумагу (небольшой кусочек). Если она осталась на решетке, как бы прилипла, то все в норме – вентиляция работает. Если упала, то проблема, на само деле, существует.

Каковы проблемы

Если вентиляционная система проверку не прошла, то это не значит, что ее каналы и шахты уменьшились в сечение за счет образования внутри мусорной пробки или налетов на стенках. Ведь сегодня с приходом в квартиры пластиковых окон и герметично закрываемых входных дверей приток воздуха сильно уменьшился, а в некоторых квартирах просто перестал существовать. А ведь вытяжка воздуха и его приток друг без друга не существуют. Поэтому приток придется организовать, хотя бы установкой оконных клапанов.

Итак, если вытяжка ослабла, то каковы от этого последствия. В первую очередь надо отметить неприятные запахи. Вывести их обычным проветривание не получится. Особенно это касается кухни, да к тому же, если квартира располагается в хрущевке, где кухонное помещение – это максимум 6-9 м². Комната насыщается запахами от готовки пищи настолько, что пропитываются ими и стены, и мебель, и всевозможные кухонные аксессуары.

Вторая неприятность – влажность, которая оседает на стенах, потолке, мебели. Это, конечно, в первую очередь касается ванной комнаты и кухни. Нелюбая отделка сможет выдержать такую нагрузку. Поэтому придется ремонт проводить часто.

Выход из создавшей ситуации не один.

  1. Провести чистку вентиляционной конструкции в панельном доме.
  2. Соорудить дополнительную вентиляцию.

Что касается последнего, то к этому надо подходить в самую последнюю очередь. Лучше обратиться в управляющую компанию с заявлением о проведении чистки вентиляции. Сегодня компании, которые занимаются этим видом работ, вычищают каналы и шахты на 100%. Так что после завершения работ можно говорить практически о новой вентиляционной системе.

Назначение и функции

Устройство вентиляции в многоэтажных домах предусмотрено действующими строительными, противопожарными и санитарными нормами. Ее основное назначение – удаление вредных примесей из воздуха в жилых (спальня, гостиная) и вспомогательных (сантехнический блок, кухня) помещениях.

Основными источниками загрязнения в квартире являются:

  • кухонная плита;
  • стиральная машина;
  • санитарное оборудование (унитаз, ванная).

В результате функционирования перечисленного выше оборудования в воздухе накапливаются водяные пары и газы, оказывающие негативное влияние на организм человека.

Газовая печь без должной вентиляции является источником опасности

Неправильно работающую или не выполняющую возложенные на нее задачи вентиляцию легко распознать по следующим признакам:

  • запотевание стекол в оконных рамах;
  • появление конденсата на стенах;
  • сырость в углах комнат;
  • плесень и грибок, покрывающие различные поверхности в квартире.

Проверить, работает ли вентиляционная шахта в многоэтажном доме, можно и своими руками. Достаточно взять отрезок газеты размерами 20 на 4 см и поднести его в решетке, закрывающей воздуховод.

Листок должен «прилипнуть» к отверстию. В противном случае необходимо позаботиться о ремонте или прочистке вентканала.

Следствие неисправности вентиляции – плесень и грибок

1 Разновидности систем

В зависимости от особенностей конструкции, вентиляционные шахты могут отличаться по строению:

  1. 1. Системы, имеющие естественный воздухообмен. В этом случае тяга зависит от разности значений потоков воздуха внутри и снаружи помещения. Воздушные массы проникают внутрь через форточки, двери и окна.
  2. 2. Механическая вентиляция — в подобных ситуациях движение воздуха обеспечивают разнообразные механические устройства.
  3. 3. Комбинированные системы — сочетают в себе элементы естественного и механического воздухообмена для улучшения эффективности вентсистемы.

Установка вентилятора в ванной и туалете

Устройство вентиляции в панельном доме предусматривает и установку дополнительного вентилятора в ванной комнате и туалете. При этом необходимо обеспечить его приток через дверные щели, а количество удаленного и поступившего воздуха должно быть одинаковым.

Согласно санитарным нормам воздухообмен в ванной и туалете должен происходить не менее 8 раз/час, то есть воздух за один час должен поменяться в помещении полностью восьмикратностью. При выборе вентилятора для ванной стоит руководствоваться:

  • мощностью оборудования;
  • наличием шума, идущего от устройства.
  • дизайном и расцветкой.
  • наличием дополнительных функций.
