Схема устройства системы вентиляции в хрущевках

Вентиляция кухни с газовой колонкой

До появления в домах централизованной системы подачи горячей воды, подогрев осуществлялся газовыми колонками. Устанавливают оборудование на кухне, так как в этом помещении есть вытяжка.

Газовая форсунка в несколько раз превосходит по мощности и потреблению кислорода горелку газовой плиты. При монтировании оборудования вытяжку подключали напрямую к шахте, чтобы усилить тягу.

Для нормального горения колонки на 1 объем газа необходимо воздуха в 10 раз больше.

Нагретый воздух устремляется вверх. Если приток снаружи недостаточный, образуется обратная тяга. Из колонки начинает поступать угарный газ.

Учитывая объем кухни в хрущевке – площадь до 6 м2 и высота потолка 2,2 – 2,3 м, при работе газовой колонки воздух не кухне должен меняться со скоростью 20 объемов/час, обновляться полностью каждые 3 минуты.

Чтобы обезопасить себя от угарного газа, следует выполнять простые правила обращения с газовой колонкой:

• во время работы колонки открывать форточку или окно для проветривания;
• держать открытыми межкомнатные двери;
• не загромождать оборудование, выдерживать минимальный зазор между колонкой и мебелью в 100 мм;
• регулярно проверять вытяжку.

Как повысить качество работы вентиляции

Открытые форточки

Этот вариант не потребует финансовых затрат. Но помните, что в жаркие дни он не сработает, а зимой через открытую форточку уйдет все тепло. Способ хороший, если в январе у вас тепло в квартире, как в июле на ЮБК, а за отопление вы платите по нормативу, а не счетчику.

Проветривание при помощи окон

Монтаж пластиковых окон со специальной системой проветривания позволяет улучшить качество вентиляции в помещении. После установки открывается путь к потокам приточного воздуха. Для этого створки оснащают двумя режимами работы – на лето и на зиму. Но этот вариант не дает защиту от пыли, шума с улицы и сквозняков.

При наличии опции микропроветривания створка отходит от рамы всего на пару мм. При этом окно выглядит закрытым, а воздух проникает внутрь комнаты через микрощели. К минусам этой схемы вентиляции можно отнести плохую работу в жаркие дни и отсутствие очистки воздуха.

Приточные клапаны

Ставят эти устройства в разных местах дома – на стыках стен и окон, на стене, на подоконниках, окнах. Для каждого типа монтажа есть свои варианты вентиляторов. В среднем, приборы готовы отработать от 2 до 50 м3/ч воздуха, при этом некоторые модели можно настроить вручную.

Объем воздуха, который попадает через вентилятор в дом, зависит от направления и силы ветра. Если ветер с улицы дует со стороны стены, где стоит устройство, то количество воздуха в комнате может быть излишним. Именно поэтому предусмотрена настройка вентилятора.

Клапаны обеспечивают потоки воздуха в течение всего года. Но они будут эффективными, если вентиляционный канал быстро выводит отработанный воздух из дома в том же количестве, что он и поступил в комнату. Если вытяжка работает слабо, то вентиляция не улучшится.

Вытяжные вентиляторы

В жару приток воздуха с улицы снижается, приточные клапаны тут не помогут. Поэтому проще сделать вытяжные вентиляторы в комнатах для обеспечения принудительной тяги. Это удобно будет для жильцов с первого и последнего этажа в многоквартирном доме, так как там тяга наименьшая. Ставят устройство на входе вентканала.

Приборы откачивают воздух из комнат, создавая тягу. В это же время чистый воздух поступает через приточные клапаны. Включаются вентиляторы при помощи нажатия на кнопку или веревочным выключателем. Есть модели, работающие от сети или батареек на 12В.

Современные приборы имеют встроенный датчик влажности, который реагирует на влажность воздуха в помещении. Удобно ставить такой прибор на кухне или в санузлах. При снижении показателя влажности в ванне, прибор автоматически выключается. Есть устройства с таймером задержки и датчиком движения. Тогда вентилятор включается при входе человека в санузел, а после выключается через 2-20 минут, в зависимости от настроек.

На кухне удобно поставить приборы, которые имеют датчик на качество воздуха. Он реагирует на высокую температуру, кухонные запахи и сигаретный дым. Мощность вытяжной техники в вентканале не должна быть выше 120 м3/ч. В противном случае она лишит вентиляции других жильцов в доме (ниже по стояку).

Вытяжной элемент улучшает воздухообмен в комнатах, но не контролирует количество удаляемого воздуха. Он может выводить наружу как больше, так и меньше объема для нормального самочувствия человека. В первом случае комната будет выстуживаться. Некоторые модели помогают очистить воздух с улицы от крупной пыли и тополиного пуха.

Приточно-вытяжная вентиляция

Беспрерывную подачу воздуха в помещение и вывод отработанных масс обеспечивает принудительная рекуперативная система. По сути система передает тепло от нагретого воздуха в комнате к холодному, который пришел извне. Процесс рекуперации проводится в теплообменнике. Он экономит потребление электричества, которое идет на подогрев наружного воздуха в дом.

Показатель передачи тепла – 60% (это стандарт), но есть современные системы вентиляции в квартире, которые выдают все 80%. Приточно-вытяжная вентиляция – сложная в проектировании, поэтому следует задействовать специалистов. При этом техника работает без шума, контролирует вывод и подачу воздуха в соответствии с нормами воздухообмена.

Особенности хрущевки

классические хрущевки

Знаменитые хрущевки строились как временные дома и были рассчитаны на эксплуатацию в течение 50 лет. За это время население должны были обеспечить качественными квартирами. Планы изменились, и типовые пятиэтажки верно служат уже более 70 лет.

В домах устанавливалась передовая по тем временам система вентиляции. Она была рассчитана на естественное обновление воздуха.

Обязательная газификация жилых домов началась значительно позже. Сначала устанавливали плиты с баллонным газом. Позже штробили стены, тянули газовые трубы и ставили оборудование.

Естественная вентиляция была нарушена. Мощности вытяжных труб не хватало для нормальной работы газовой колонки. Стены и полы квартир были холодными, и появилась плесень.

Жители хрущевок не знали принципов работы вентиляции. Они по-своему устраняли причины холода, утепляли окна и стены, убирали лишние, по их мнению щели.

Как улучшить работу вентиляции

Следуя из всего, что описано выше причиной плохой работы вентиляции являются сами жильцы или обслуживающая компания, и третьего не дано.

В первую очередь следует уяснить всем жильцам, что устройство вентиляции в хрущевке организованно, как единая система, и нарушении ее в одном месте неизменно отразится на других.

На первом этапе необходимо проверить, как работает вентиляция. Для этого нужно взять тонкую полоску бумаги поднести ее к вентиляционному отверстию. Тот конец, который свободный от ваших рук, должен притягиваться к решетке. Вместо бумаги можно воспользоваться горящей свечой. Отклонение пламени покажет, есть тяга или ее нет. Если вы не можете понять есть движение пламени или бумажной полоски, откройте окно. Если и в этом случае пламя свечи будет гореть ровно, а бумажная полоска не будет стремиться к вентиляционному отверстию, то нужно уже принимать меры к чистке вентиляционных каналов.

Прочистить канал из квартиры вы сможете на небольшую глубину, насколько хватит длины вашей руки. Для этого можно воспользоваться обычным ершиком, которым хозяйки чистят бутылки или специальным сантехническим тросиком, и тем же ершом, но уже более крупных размеров. Постарайтесь максимально больше вытащить мусора и грязи из отверстия. Если и после этого тяга не будет восстановлена, значит, причина кроется далеко, и устранить ее смогут только работники соответствующих служб той компании, что обслуживает ваш дом.

Улучшить работу вентиляции, если тяга есть, но слабая, можно организуя воздухообмен между помещениями. Для этого необходимо сделать внизу всех межкомнатных дверей небольшие отверстия. А в пластиковых стеклопакетах установить приборы микроциркуляции.

Хорошим решением будет монтаж таких устройств, как стеновые приточные клапаны, которые могут монтироваться не только на стене, но и на окнах. Возможно, вам всего лишь нужно сделать перестановку мебели в доме, чтобы улучшить воздухообмен в квартире.

Если все вышеперечисленное не оказалось для вас полезным и не улучшило работу вентиляционной системы, тогда выход один – обращаться к специалистам, чтобы они помогли смонтировать принудительную вентиляцию.

Назначение общедомовой вентиляции

Воздух в жилой квартире всегда подвержен загрязнениям. Дым от приготовления еды, испарения из ванной, неприятные запахи и пыль – все это оказывается в воздухе и создает неблагоприятные условия для жизни людей. Застоявшийся воздух может даже привести к развитию болезней – астмы и аллергии. Именно поэтому каждый многоквартирный дом должен быть оборудован общей системой вентиляции.

Функции вентиляции в жилом помещении:

• обеспечивать проникновение чистого воздуха в квартиры;
• вместе с отработанным воздухом выводить пыль и другие вредные для здоровья примеси;
• регулировать влажность в жилых и подсобных помещениях.

Бо́льшая часть городского населения нашей страны живёт в панельных домах, построенных ещё в советское время, другие – переселяются в новостройки. Обеспечение вентиляции жилых зданий по СНиП является обязательным требованием при строительстве домов. Тем не менее уровень вентиляции многоквартирных жилых зданий остаётся довольно низким. На системах воздуховодов при строительстве принято экономить.

На данный момент можно встретить следующие виды вентиляции в жилых домах:

• с естественным притоком и вытяжкой;
• с принудительным движением воздуха посредством вентиляционных установок.

В современных домах элитного класса системы отопления и вентиляции соотносятся с новейшими стандартами и создаются с применением специальной техники и материалов. Для вентиляции многоэтажных жилых зданий панельного типа используют естественный воздухообмен. То же относится и к кирпичным жилым домам советской эпохи, а также современным зданиям бюджетного класса. Воздух должен поступать через отверстия между дверьми и полом, а также специальные клапаны на пластиковых окнах.

Вентиляция в панельном доме работает следующим образом. Вывод воздуха производится по вертикальным шахтам вентиляции вверх, благодаря естественной тяге. Он вытягивается за пределы дома через трубу, расположенную на крыше или чердаке. Когда воздух попадает в квартиру через открытые окна или двери, он устремляется к , расположенным в кухне и ванной комнате – где больше всего требуется очищение от дыма и влаги. Таким образом, застоявшийся воздух выводится в трубу, а чистый поступает в помещение через окна.

Если приостановить приток свежего воздуха, вентиляция будет работать неэффективно. Жильцы квартир в многоквартирных домах часто забывают о естественном проветривании помещения, когда устанавливают дополнительные вытяжные системы. Вот перечень типичных ошибок во время ремонта, которые приостанавливают циркуляцию воздуха:

• установка глухих стеклопакетов из металлопластика;
• устранение просвета между дверным полотном и полами при замене межкомнатных дверей;
• монтаж осевых вентиляторов в туалете (сказывается на вентиляции соседних квартир).

При отделке жилых комнат стоит помнить о создании естественных путей для проветривания. Можно установить пластиковые окна со специальными клапанами, которые будут автоматически подавать воздух с улицы.

Межкомнатные двери стоит подбирать по размеру так, чтобы они не стояли вплотную к полу. При установке дополнительных вентиляторов, можно настроить их и на приток.

Что влияет на эффективность работы вентиляции

Из-за того, что вытяжка работает по принципу естественной вентиляции, установку любых механических систем план не предусматривает. В домах хрущевского типа на работу вытяжной системы влияет целый ряд факторов. К ним относятся:

Герметичность металлопластиковых окон нарушает естественное передвижение воздушных масс

1. Высотность здания. При использовании каналов-спутников в вытяжной системе проблема посторонних запахов в квартире будет незнакома жителям первых этажей, но хозяева, чьи квартиры располагаются выше, определенно пострадают, особенно тех, которые на пятом.
2. Наличие металлопластиковых окон и дверей. Герметичность данных конструкций нарушит естественное передвижение воздушных масс, что может привести к возникновению неприятных запахов из соседних кухонь и санузлов.
3. Планировка комнат. От плановой расстановки комнат также зависит эффективность работы вентиляционной трубы. В хрущевках планировка специально предусматривает проходную комнату, которая позволяет легко перемещаться воздуху из самых дальних углов квартиры к вытяжной решетке. И когда проводится перепланировка — это приводит к нарушению воздухообмена.
4. Материал вентиляционных каналов. Если поверхность вентиляционной шахты будет неровной, на ней начнут оседать грязь и жир. Со временем вентиляция просто зарастет мусором и перестанет нормально функционировать.

В перечне собраны основные факторы, влияющие на работу системы вентиляции, но есть еще два важных пункта — недобросовестная работа управляющей компании и минимальные знания жильцов в том, как устроена вентиляция дома.

Сотрудники ЖЕКа могут безответственно отнестись к процессу очищения вентиляционных шахт в доме, а безответственные жильцы самостоятельно затевают перепланировку в квартире, не понимая, что такие действия могут отразиться на качестве воздуха в квартире соседей. А также без предварительных расчетов противопоказано устанавливать мощные вентиляторы для вытяжки, потому что сильные потоки воздуха могут негативно отразиться на вентиляции соседей.

про насморк

Однако люди часто стремятся сделать все помещения изолированными, и в результате перепланировок и евроремонтов, когда удаляется вентиляция в полу в хрущевке, нарушается естественный воздухообмен между комнатами, отчего снижается эффективность вентиляции в целом. Подобная вентиляция устраивалась изначально для лучшего сохранения деревянного пола в жилых помещениях. Выглядит она, как решетки размером 10х10 см или 15-15 см, расположенные в углах комнат.

Вентиляционные каналы и шахты могут быть часто забиты строительным и иным мусором – это и осыпающиеся конструкции, которые находятся на крыше здания, вследствие их естественного разрушения, и различные отложения на стенках каналов вследствие жизнедеятельности людей, и мусор, залетающий снаружи с ветром.

Вентиляция будет работать плохо или не будет функционировать совсем, если при тридцатиградусной жаре открыть окна. При этом воздушные массы будут стремиться в подъезд и по лестничным клеткам подниматься к чердачной двери, одновременно частично попадая в квартиры верхних соседей.

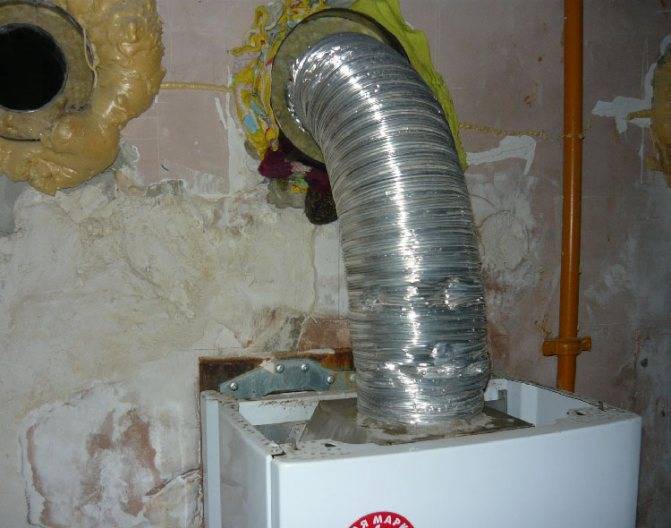

Как выбрать вытяжку для газовых котлов и колонок?

Существует несколько разновидностей труб для монтажа системы вентиляции при установке газовой колонки.

Общим правилом является необходимость приобретения труб не менее 11 мм в диаметре. Интенсивность удаления продуктов сгорания при работе газового котла или проточной колонки напрямую зависит от диаметра трубопровода.

Лучшим вариантом будет приобретение труб диаметром 13 мм. Более широкие дымоотводы монтируют, если предусмотрено несколько точек водозабора при более мощном газовом оборудовании.

Существуют установленные требования к качеству материалов для вытяжки продуктов сгорания газовой колонки. Для эффективной, надёжной и безопасной работы требуется:

• Повышенная гладкость внутренних стенок трубопровода (эквивалентная шероховатость не более 1 мм), чтобы не только газы, но и сажа беспрепятственно покидала коммуникации. Шероховатость выше разрешённых параметров создаёт благоприятные условия для задержки золы и сажи, что приводит к сужению просвета трубы и недостаточной интенсивности удаления газов.
• Устойчивость труб к действию высокой температуры и агрессивной атаке химически активных соединений продуктов сгорания.

Окончательный выбор материала труб для вытяжки остаётся за хозяином. На него влияют не только соображения практичности, но и материальные возможности на данный момент.

Производители предлагают трубы разного качества, цены и срока службы:

Рекомендуем ознакомиться: Классификация и назначение промышленных дымоходов

Количество фитингов (а значит соединений и потенциальных протечек воздуха) напрямую влияет на герметичность будущей вытяжки. Плотность дымоотвода должна соответствовать классу В, а это минимум подсоса воздуха извне. Последний параметр для выбора – конфигурация труб для вытяжки:

1. обычные трубы с монтажом на фитингах,
2. гофрированные, гибкие,
3. коаксиальные.

Коаксиальная труба представляет собой сложную конструкцию, где одна труба вставлена в другую с достаточным зазором по диаметру. По внутренней трубе осуществляется отвод продуктов горения. По просвету между внешней и внутренней трубой принудительный поддув чистого воздуха извне в помещение.

Коаксиальная вытяжка из нержавейки имеет не только повышенную стоимость, но и ряд практических преимуществ:

• Изолированность внутренней трубы + подача холодного воздуха не дают трубе нагреваться в процессе работы. Отпадает необходимость в дополнительной теплоизоляции, повышается безопасность.
• В помещении пополняется содержание кислорода, который «забирает» газовая колонка при работе.

Альтернативой дорогостоящему коаксиальному дымоходу из стали является дешёвый двухканальный пластиковый трубопровод. Однако его срок службы значительно ниже.

Гофрированные трубы из нержавеющей стали можно назвать идеальными для монтажа бытовой газовой вытяжки: они удобны при сборке, имеют минимальное количество соединений, имеют высокую антикоррозийную устойчивость, их легко спрятать в шкафах. Это наиболее дорогие и наиболее долговечные трубы для дымоотвода при газовом оборудовании.

Устройство вентсистемы в хрущёвках

Схема движение воздуха на примере однокомнатной квартиры

Вентиляция в хрущевках устроена следующим образом: воздух циркулирует за счёт физических законов, по естественной схеме. В качестве приточки выступают окна и двери. Вытяжка осуществляется через специальные отверстия, закрытые пластиковой или стальной решеткой.

Схема движения воздушных масс выглядит так: холодный, чистый воздух с улицы поступает через приоткрытые окна и двери. Также происходит процесс инфильтрации – проветривание через естественные щели между оконной рамой и проёмом, дверью и косяком. За счёт более низкой температуры, а также разности давления воздух устремляется в сторону вентиляционных решёток, по пути вытесняя более тёплый отработанный, который удаляется через решетки.

Совмещенный санузел домов некоторых серий не был оборудован отдельной вентиляционной шахтой, поэтому для проветривания было предусмотрено небольшое окошко, расположенное в перегородке между санузлом и кухней.

Существует и другая схема движение воздуха: на два помещения, раздельный туалет и ванную, одна шахта. Межу комнатами в стене пробито небольшое 200×200 мм отверстие. Воздух из туалета под действием аэродинамических сил устремляется в ванную комнату, а оттуда удаляется через отверстие.

Схемы вентиляции

Варианты расположения вентшахт

В домах хрущёвской постройки применяется две схемы устройства вентиляционных шахт. Каждая относится к своему периоду капитальной застройки Советского Союза и имеет свои достоинства и недостатки:

1. Прямое удаление отработанных воздушных масс. Не подходит для проветривания 5 этажного жилого дома ввиду своей массивности. От каждой точки забора отходит свой вентиляционный канал, на крыше все собираются в один большой и поднимаются не меньше, чем на 2 000 мм над уровнем кровли. Это нормативное значение.
2. Вентшахта с каналами-спутниками является более «продвинутой» системой. Подходит для оборудования пятиэтажных и более высоких многоквартирных домов. Состоит из вентиляционных блоков, поставляемых на строительную площадку в собранном виде. Есть общая вентиляционная шахта, к ней через этаж подключаются каналы-спутники от каждой точки забора. Теоретически данная схема устройства отсекает возможность перетекания отработанного воздуха из одной квартиры в другую.

Устройство вентшахты с каналами-спутниками

В некоторых типовых проектах использовалась ещё одна дополнительная схема: вентиляционная решётка устанавливалась в пространстве между деревянным полом и плитами перекрытия. Естественная тяга проветривала деревянные доски настила, значительно увеличивая срок их службы.

Вентиляция кухни с газовой колонкой

Особенность некоторых серийных домов хрущёвской постройки – наличие газовой колонки для подогрева холодной воды. Это создаёт определённые проблемы, так как во время её работы выделяется большой объём угарного газа, крайне опасного для человека. По нормам для сгорания 1 м3 требуется в десять раз больше приточного воздуха.

Газовая колонка подключена к дымоходу (вентшахте), и может возникнуть обратная тяга. Когда приточка закрыта, а вытяжка интенсивно удаляет воздух, образуется зона пониженного давления, угарный газ от колонки меняет направления и начинает поступать в квартиру.

Правильная эксплуатация газовой колонки предусматривает выполнение ряда требований:

• Газовую колонку запрещается закрывать или декорировать.
• Минимальный зазор до кухонной мебели 100 мм.
• Окна на кухне, особенно пластиковые, должны круглогодично эксплуатироваться в режиме микропроветривания.
• Над межкомнатной дверью устраивается вентиляционной отверстие, минимальный размер которого 100×200 мм.

Вентиляция санузла

Здесь тоже существуют два способа. Первый – одинаков с системами проветривания сталинских, брежневских и современных многоквартирных домов: отдельная шахта с выходом на крышу, есть нюанс, когда на туалет и ванную она одна. Тогда между помещениями устроена отдушина. Второй – используется только в домах хрущёвской постройки: вентилирование за счет форточки между санузлом и кухней.

Как определить, что пора чистить вентиляционную систему

Если у вокруг вентиляционных входов накопилась пыль или паутина, значит пора проводить чистку всей системы.

Обращайте внимание на признаки, которые указывают на необходимость очередной чистки системы вентиляции. Вот простейшие из них: вокруг вентиляционных входов накапливается мелкая пыль, паутина, прочий мусор

В летнее время помещение быстрее нагревается, даже после самой тщательной уборки быстро появляется пыль

Это означает, что надо поскорее что-нибудь сделать для очистки атмосферы в помещении

В летнее время помещение быстрее нагревается, даже после самой тщательной уборки быстро появляется пыль. Это означает, что надо поскорее что-нибудь сделать для очистки атмосферы в помещении.

У многоквартирных домов в этом отношении следующая особенность: поскольку вентиляционная система является общей, загрязнения из множества квартир попадают в общую шахту, и постепенно та может забиться.

Определить, что пора чистить вентиляцию, можно и другими способами

Обращайте внимание на сквозняки, которые возникают при открывании входных дверей или окон. Если сквозняк был довольно заметным, а через какое-то время исчез или ослабел — пора вызывать работников ЖЭКа

Работоспособность вентиляции можно проверить при помощи зажженной спички

Работоспособность вентиляции можно проверить при помощи зажженной спички.

Можно для определения степени чистоты вентиляции воспользоваться и таким способом: поднесите к вентиляционному отверстию зажженную спичку. Не увлекайтесь — если поднесете спичку очень близко, а в вентиляционной шахте накопилась паутина, она может вспыхнуть. Аналогичную проверку можно провести с полоской тонкой бумаги — подойдет самая простая, газетная.

По ровному пламени, не отклоняющемуся в сторону декоративной решетки, прикрывающей вентиляционное отверстие, можно заключить, что шахта забилась и нуждается в срочной очистке. При нормальной циркуляции воздуха в домах пламя наклоняется в сторону шахты, а в некоторых случаях просто потухает. При таком его поведении очистка вентиляции необязательна, но если последний раз ее чистили не менее полугода тому назад, все же желательно провести небольшую работу.

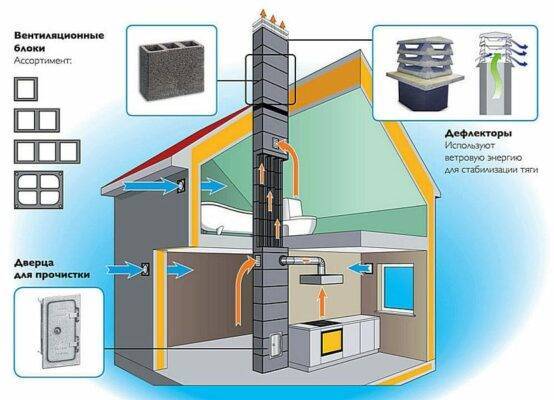

Схемы естественной вентиляции в доме, в квартире

Вентиляция естественная (аэрация): вентиляция, осуществляемая под действием разности удельных весов (температур) наружного и внутреннего воздуха, под влиянием ветра или совместным их действием, а также под действием комплекса технических средств, реализующих воздухообмен (п.3.3 ГОСТ 34060-2017).

Дефлектор: устройство, устанавливаемое с оголовком специальной формы, создающее дополнительное разряжение воздуха за счет ветрового напора (п.3.9 ГОСТ 34060-2017).

Схема каналов естественной вентиляции в частном доме

В частном доме не выше 3 этажей, каждый канал естественной вентиляции начинается в вентилируемом помещении и заканчиваются в оголовке над крышей.

Схемы каналов естественной вентиляции в многоквартирном доме

На рисунке показаны варианты схем расположения каналов естественной вентиляции в многоквартирном доме.

В домах выше 5 этажей, как правило, применяется система каналов, поз. б) на рисунке. В этой системе имеется общий вертикальный канал, который проходит снизу вверх через все этажи. На каждом этаже, от вентиляционных решеток помещений, отходят вертикальные каналы — спутники, которые выше, на уровне следующего этажа, присоединяются к общему сборному каналу. Длина канала — спутника должна быть не менее 2 м.

В схемах вытяжной вентиляции с горизонтальным сборным каналом — в), и с теплым чердаком — г), в высотных домах, обычно применяют вариант с вертикальным сборным каналом и каналами спутниками из квартир.

В схемах вытяжной вентиляции с горизонтальным сборным каналом, и с теплым чердаком, на последних двух этажах длина каналов вентиляции невелика, и не обеспечивает необходимый расход воздуха. Чтобы устранить этот недостаток, проектом обычно предусматривают установку в каналах верхних этажей вытяжных вентиляторов.  В проекте вентиляторы есть, а в квартирах их, как правило, нет.

Вытяжная шахта из «теплого чердака» поз. г), должна иметь высоту не менее 4,5 м от верха перекрытия над последним жилым этажом. В холодный период года температура воздуха в теплом чердаке должна быть не менее 14 °С.

Схема механической принудительной вытяжной вентиляции многоквартирного дома

По сравнению с естественной, система принудительной вытяжной вентиляции с механической вытяжкой в многоквартирном доме  имеет следующие преимущества:

1. 1. Обеспечивает постоянный и стабильный расход воздуха в вытяжных каналах квартир, не зависящий от температуры наружного воздуха и других климатических условий.  Известно, что в помещениях с естественной вентиляцией, с повышением температуры наружного воздуха (летом),  воздухообмен уменьшается вплоть до полного его прекращения. В зимнее время наоборот, воздухообмен значительно превышает нормы. А со сверхнормативным воздухом уходит и тепло. Расход электроэнергии на работу вентилятора компенсируется экономией тепловой энергии на отопление.
   2. Отсутствует необходимость устанавливать вентиляторы в каналах естественной вентиляции квартир.

Правильное подключение кухонной вытяжки к вентиляционному каналу

Кухонная вытяжка подключена к единственному каналу вентиляции на кухне через тройник на воздуховоде. За круглой вентрешеткой установлен обратный клапан. При включении вентилятора вытяжки, створка клапана перекрывает проход воздуха через вентрешетку.

Читайте: Как правильно сделать естественную вентиляцию в частном доме.

Возможные варианты обустройства вентиляции в многоэтажках

Современная вентиляция в панельном доме обустраивается с одинарными вытяжными трубами. Из сантехпомещений, с каждого этажа на крышу идет своя труба. В таком варианте отсутствует возможность проникновения посторонних запахов и вся система функционирует равномерно и надежно.

Еще один неплохой вариант, когда все вертикальные каналы приходят в общий горизонтальный сборный коллектор, который располагается на чердаке. Воздух из него выходит на улицу через одну общую трубу.

Самым нестабильным способом можно назвать вариант, когда маленький канал–спутник из каждой квартиры входит в общую вентшахту. Такая схема вентиляции в панельном доме существенно дешевле в обустройстве и увеличивает жилую площадь, но постоянно приносит кучу проблем жителям. Наиболее часто встречающаяся — это перетекание различных запахов из одной квартиры в другую.

Вент. шахта с каналом-спутником

Лучшим вариантом вентиляции являются электромеханические системы принудительной подачи и вытягивания воздуха. Они применяются в современных новостройках, кроме низкобюджетных. Приточная установка такой системы находится в подвальном помещении или сбоку основного здания. Она подает отфильтрованный и подогретый, либо охлажденный, воздух во все комнаты и помещения. На крыше, в свою очередь, установлен вытяжной электровентилятор точно такой же расчетной мощности, как и приточный. Он призван удалять загрязненную смесь из квартир через вытяжки.

Это одна из примитивных схем устройства. Более сложная, которой можно оборудовать современный высотный дом, обустраивается с применением новых энергосберегающих технологий. Например, рекуператоры — устройства, позволяющие отбирать тепло или холод от вытягиваемого воздуха и отдавать его приточному.
