Вентиляция в частном доме своими руками: схемы, видео, фото

Требования к естественной вентиляции

Общие требования подробно прописаны в СП 55-13330.2011.

Здесь в частности оговариваются такие моменты:

Минимальная мощность вентсистемы в помещениях с постоянным присутствием людей не может быть менее однократного обмена всего объема воздуха в течение одного часа.
Для кухонь показатель отвода отработанного воздуха составляет не менее 60 куб.м/час.
Для туалетов и ванных комнат аналогичный показатель – не менее 25 куб.м/час.
Для иных помещений – не менее 20% объема воздуха в час.

Под помещением с постоянным присутствием людей в нормативах понимается жилое пространство, где люди находятся непрерывно более 2 часов, либо суммарно более 6 часов в сутки.

Рассмотренные нормы справедливы для внешней температуры +5°С и температуры внутри дома +22°С.

Для строительства вентиляционных каналов используются различные материалы: металл, керамика, пластик, кирпич. Главное правило – совокупная мощность вытяжных отверстий не должна быть меньше суммарной мощности приточных клапанов.

Для небольшого деревянного дома будет достаточно установить несколько каналов диаметром 160 мм и высотой 2 метра. Увеличить производительность вентиляции можно несколькими способами: добавлением новых вентканалов, увеличением диаметра или высоты уже имеющихся. Чтобы тяга во всех комнатах была одинаковой, отдушины должны выходить на кровлю на равной высоте.

Важность обустройства воздухообмена в постройках

Изучая, как сделать вентиляцию в погребе своими руками необходимо понимать, что ее обустройство в этом и других помещениях важно по ряду причин.

К их комплексу можно отнести целый ряд факторов, их соблюдение обусловлено обязательным соблюдением санитарных и гигиенических норм, предъявляемых к жилым и хозяйственным постройкам:

постоянное и регулярное обновление газовоздушной смеси в помещениях;
нейтрализация грибковых спор и бактерий, размножающихся во влажной среде;
своевременное выведение из помещений влажного и пыльного воздуха.

При этом используются разнообразные устройства и технические приспособления, обеспечивающие эффективную работу вентиляционного комплекса, в него включены разные виды воздухообмена.

Вентиляция на кухне

Единственное помещение в доме с большим количеством запахов, это кухня. Устанавливая вентиляцию в частном доме своими руками, следует учитывать, что воздухообмен в кухонном помещении должен быть не только естественным, но и принудительным.

Самый легкий метод убрать тепло, пар и разнообразные запахи из кухни во время готовки, это поставить вытяжку над плитой.
Установленная приточно-вытяжная система вентиляции также поможет великолепно убрать все запахи. Правильная работа такого устройства зависит от тяги вентиляционного канала. Если тяга будет недостаточной, то поток свежего воздуха начнет смешиваться с запахами и распространяться по остальным комнатам.

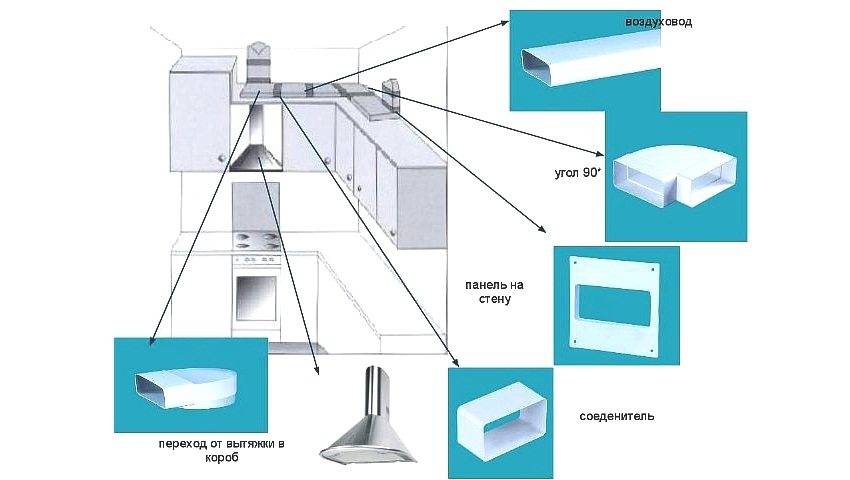

Элементы системы вентиляции на кухне

Особенности вентиляции на кухне

Помещение кухни всегда находится под влиянием запахов. Смена воздуха здесь должна производиться постоянно, поэтому принудительное вентилирование, которое просто необходимо во время приготовления пищи, должно быть усилено стабильным воздухообменом естественного типа.

Вытяжка устанавливается над плитой. Это наиболее эффективный способ отвода воздуха в этой комнате, так как при приготовлении тех или иных продуктов, выделяется тепло и пар, с соответствующими запахами. На пластиковых окнах образуется конденсат.

При монтаже вытяжки своими руками, важно установить ее на оптимально эффективном расстоянии от плиты. Для газовых плит это 0,75 м, для электрических – 0,65 м. Вытяжка на кухне — часть общей вентиляционной системы всего дома

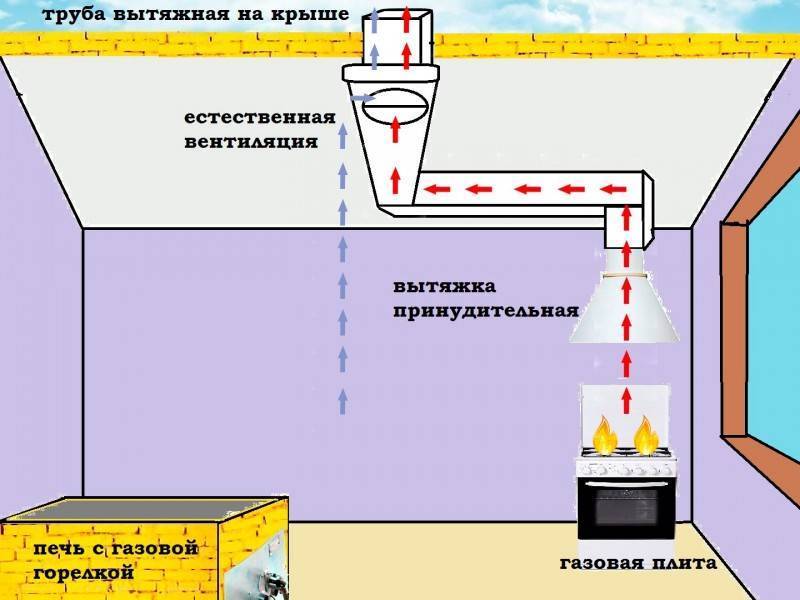

Вытяжка на кухне — часть общей вентиляционной системы всего дома.

Иногда на кухне используют приточную установку. Она представляет из себя элемент приточно-вытяжной системы вентиляции и способствует эффективному воздухообмену. Эта система будет работать правильно при достаточном функционировании тягового отвода

Поэтому при использовании приточной установки важно проверять тягу в вентиляционном канале. В противном случае поток приточного воздуха будет просто перемешиваться с использованным воздухом и распространяться по другим комнатам. Видео-примеры и разъяснения по устройству вентиляции в частном доме своими руками, можно найти в интернете

Видео-примеры и разъяснения по устройству вентиляции в частном доме своими руками, можно найти в интернете.

Схема размещения вентиляционной решетки и вентиляторов на кухне.

Дополнительная вентиляция на даче. Для чего она нужна?

Воздух и влажность распределяются по площади дома всегда неравномерно, особенно если это многоэтажный коттедж. В подвале / цоколе всегда будет холоднее, будет более сырой воздух, а на верхних этажах — наоборот, жарко и сухо. Таковы законы физики — перемещение воздуха естественным образом всегда происходит именно так.

Кроме того, в каждом доме есть комнаты и помещения, где всегда будет присутствовать повышенная влажность: ванная, бассейн, кухня, погреб и т. д. И установка вентиляции здесь крайне необходима.

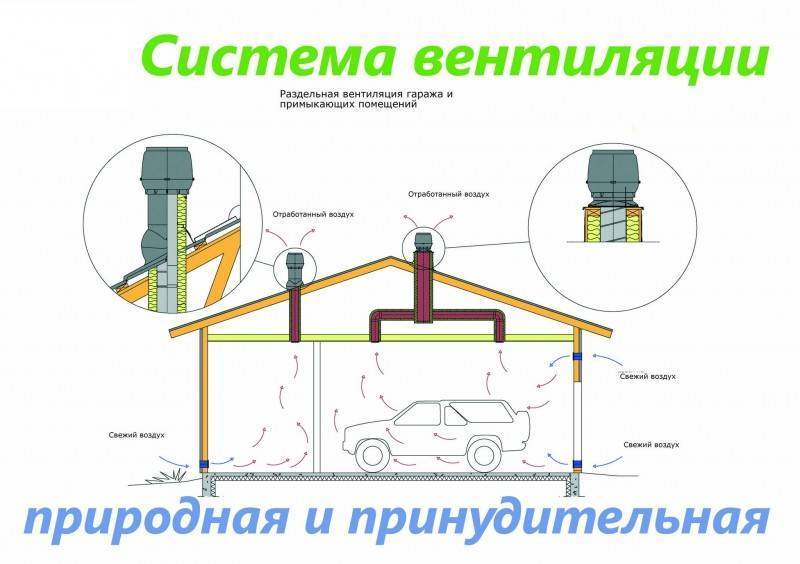

Более того вентиляция обязательна в комнатах и помещениях, где установлено газовое и отопительное оборудование. Желательна вентиляция и в гараже. Для поддержания комфортности жилья необходимо обеспечить устройство бесшумной системы вентиляции.

Принудительная вентиляция помещения ванной комнаты

Если тяга в вентиляционной шахте слабая, то увеличить отток тяжелого влажного воздуха из ванной комнаты можно с помощью электрического вытяжного вентилятора. Проверяют силу тяги с помощью листа тонкой бумаги или зажженной спички. Если листок прилипает к вытяжному окну, а пламя тянется в сторону вытяжки, то тяга хорошая.

При незначительной тяге или при её отсутствии единственным выходом будет установка вытяжного вентилятора. На данный момент можно подобрать вытяжные вентиляторы для самых разных ситуаций, различных размеров и цветов. Желательно рассчитать и установить вентилятор нужной мощности, тогда ваше время проведенное в ванной будет комфортным.

Очень популярны модели вентиляторов с обратным клапаном в вытяжной вентиляции. Как правило обратный клапан уже изначально предусмотрен в конструкции вентилятора. Шторки клапана автоматически открываются при даже небольшом токе воздуха из помещения и захлопываются при возникновении обратного тока воздуха – в помещение.

Прозрачные шторки обратного клапана действуют по системе “ниппель”. В систему вентиляции ток воздуха свободный, обратно полностью перекрыт

Данная конструкция очень важна при ситуации, когда из за ошибок при расчете и монтаже возможен обратный ток воздуха из вытяжной вентиляции в помещение. Причем шторки автономны и работают при выключенном вентиляторе.

Полезные советы от мастеров

Если стены здания возведены из кирпича, то проектирование и монтаж каналов следует производить одновременно с постройкой дома
Для создания воздуховодов с одинаковым диаметром сечения удобно применять картонные или деревянные шаблоны.
Внутренние стенки канала вентиляции выкладываются из полнотелого кирпича с качественной заделкой всех мест примыкания.
Вывод вентиляции к крыше удобно обустраивать трубами из асбестоцемента, соединяя со стеновым вентканалом и качественно закрепляя конструкцию цементным раствором.

Распространенные заблуждения

Проблемы вентиляции в помещении легко решаются при установке кондиционирующего оборудования. Кондиционер может повлиять на температурные и влажностные показатели воздуха, но не в состоянии насытить его кислородом, необходимым для дыхания.
Периодическое проветривание помещения или установка окон в режим микропроветривания достаточны для вентиляции комнаты. Данное утверждение можно назвать справедливым лишь для теплого времени года. В зимнюю стужу помещение будет быстро остывать, не успев получить необходимое количество кислорода.

Как начать и важные моменты проектирования

Начинать создание нормального оборота воздушных масс необходимо начинать с оценки помещений. Рассчитывается кубатура жизненного пространства, учитывается потребность человека, которому для нормального функционирования требуется 10 м³ в час. Каждого жильца дома система должна снабжать воздухом на любом участке жизненного пространства. В зависимости от конструкции строения, используемых коммуникаций, оборудования выбирается тип вентиляции, которая способна обеспечить жильцов комфортными условиями проживания. Различаются три основных вида движения воздушных масс в помещениях по принципу действия:

Естественная работает по принципу движения воздуха под действием разных температурных показателей. Как известно из курса физики, тёплые воздушные потоки более разряжены и поднимаются вверх. Используя этот закон, в верхней части строения предусматриваются конструкционные отверстия связанные с окружающей средой. Как правило, температура вне помещения ниже, чем внутри, поэтому тёплый воздух поднимаясь, вымещается холодным потоком из здания. Принято считать оптимальным рабочим показателем такой системы температуру на улицу в пределах от 5 до 15 градусов. При более низких температурных показателях в помещениях прогнозируемо создаётся сквозняк из-за интенсивности теплообмена. В случаях высоких температур эффективность системы снижается, потому что внутри дома прохладнее;
Принудительная вентиляция осуществляется с помощью механических устройств, обеспечивающих подачу свежего воздуха внутрь и удаление застоявшихся, скопившихся воздушных масс наружу. Приток и отток выполняется под действием вытяжного и распылительного оборудования. Обычно такая система состоит из вентиляторов, воздушных клапанов, калориферов, кондиционеров, очистных фильтров, шумоглушителей. Для оптимального функционирования создаётся специальная коммуникационная сеть, обеспечивающая движение воздушных потоков – это воздушные каналы, воздухозаборные решётки, диффузоры, анемостаты. Эффективность системы повышает инсталляция контрольных датчиков, терморегуляторов, подключающих или отключающих вентиляторы согласно заданным, рассчитанным показателям;
Смешанная система подразумевает дополнение естественного воздухообмена оборудованием вытяжного характера. Это могут быть вытяжки на кухне или вентиляторы в санузлах, встроенные или подключённые к коммуникациям естественной вентиляции. Как правило, такое оборудование устанавливается там, где высока степень загрязнения воздуха и приточный поток не успевает вытеснять загрязнения.

Проблемы вентиляции связаны с применением старых технологий строительства для современных условий. Большинство домов строится по устаревшим стандартам. При этом используются новые материалы, технологии, оборудование. Согласно устаревшим СНиПам приток воздуха осуществляется через зазоры в окнах и дверях, но установка металлопластиковых окон, дверей новых конструкций надёжно герметизирует помещение. Таким образом, жильцы защищены от сквозняков, повышается звуковой комфорт, улучшается энергосберегаемость. Только воздух застаивается, вследствие отсутствия возможности притока свежего потока. Результат выражается повышением влажности, кислородным голоданием.

Другой проблемой является скопление вредных веществ, которые попадают в организм через вдыхание. Они выделяются окружающими предметами – это мебель, стены, напольное покрытие, повседневные вещества для уборки, чистки поверхностей. Когда вентиляция в доме своими руками, сделана на совесть, воздух циркулирует и практически все вредные вещества выводятся наружу, не успевают скапливаться в опасных количествах и попадать в организм.

Устройство вентиляции в частном доме

Встроить систему естественной вентиляции в уже существующий дом невозможно — работы нужно вести на этапе строительства согласно предварительно выполненному проекту. Вентиляционные каналы сечением 140 мм устраиваются внутри стен (чаще несущих) и имеют выходы внутри разных помещений и на улицу.

Выход, втягивающий воздух с улицы в дом, располагается внутри одной из наружных стен и делается на высоте не менее 2 м от фундамента. Другой выход, расположенный на крыше, собирает в себя вытяжные каналы из разных помещений. Вытяжная труба должна располагаться на 0,5 м выше самой высокой точки крыши дома. Если дом большой площади, то таких труб может быть несколько.

Вентиляционные каналы делаются из пластика или гладкого металла прямоугольного сечения, устойчивого к коррозии. Наружные и внутренние отверстия каналов закрываются решетками. В зимнее время воздух с улицы подогревается установленным возле вентканала обогревателем.

Для устройства естественной вентиляции своими руками нужно проложить в стене вентканал. Для того, чтобы не допустить обратной тяги, толщина кладки вытяжного канала должна быть минимум полтора кирпича. От этой вытяжки для комнат устраивают горизонтальные отводы диаметром 100 мм. Для воздуховодов можно использовать пластиковые трубы.

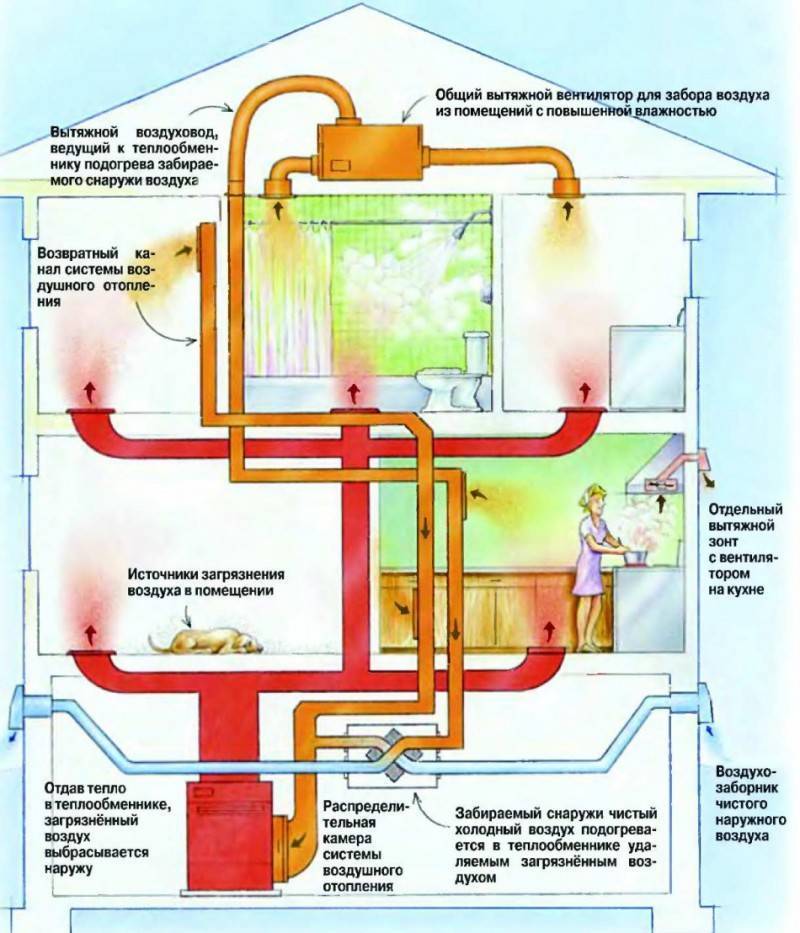

Схема естественной вентиляции частного дома

Устройство системы вентиляции в частном доме возможно при наличии навыков выполнения подобных работ. Людям, у которых недостаточно подобного опыта, можно помогать специалисту в ходе монтажа.

В конце статьи смотрите видеоролик об устройстве и эксплуатации естественной вентиляции дома.
