Установка вентиляционной трубы на крыше частного дома

Вентиляторы

Вентиляторы можно устанавливать в любой комнате. Количество и мощность приборов зависит от метража помещения и его потребностей в воздухообмене. Вентиляторы устанавливаются в отверстия вытяжных каналов, в окна или стены с выводом на улицу.

Вентиляторы бывают вытяжные и приточные, с низкой, средней и высокой мощностью. Для работы приборов нужен доступ электричества.

Стоимость вентиляторов не очень высокая. Форма и размер подбирается индивидуально, в зависимости от того, куда планируется монтаж. Установить вентилятор в вентиляционный канал можно самостоятельно. Устанавливать прибор в стену сложнее, нужно пробивать отверстие под размер. Если нет специального инструмента, понадобиться помощь строителей.

Для чего нужна стеновая вентиляция в частном доме

Важно учитывать, что современные постройки используют материалы, которые достаточно интенсивно удерживают влагу и тепло. Именно с оглядкой на данный факт, вентиляция в частном доме играет еще большую роль чем раньше

Домашняя вентиляция в коттедже или загородном дачном жилище нужна прежде всего для проветривания, то есть для замены отработанных воздушных масс на свежие.

Она призвана:

• Создавать оптимальную среду для жизни внутри помещений.
• Подавать очищенные или обычные воздушные массы внутрь комнат.
• Очищать внутридомовое пространство от скопившихся испарений.
• Создавать наиболее благоприятный микроклимат не только для людей, но и для сохранности всех вещей внутри частного дома.
• Препятствовать бурному развитию грибка и плесени.
• Очищать от токсичных и болезнетворных компонентов.

Очень важной задачей является освобождение домашней атмосферы от грязи, от вредных микроорганизмов и пылинок.

Нюансы обустройства вентсистем для холодных и теплых чердаков ↑

Для проветривания помещения под крышей вовсе не обязательно создавать сложные инженерные системы или устанавливать вытяжные вентиляторы. Как правило, в таких случаях делают обычные продухи на чердаке, которые в состоянии обеспечить естественную циркуляцию воздушных потоков.

Вентиляционная система без утепления чердака ↑

Естественная циркуляция воздуха через продухи Регулировка воздушных потоков в соответствии с потребностью на тот или иной момент очень важна, поэтому следует оставить свободный доступ к решеткам, не закрывая его стропилами. Также на вентиляционных каналах нужно сделать заслонки, которые позволят увеличивать, уменьшать или вообще перекрывать воздушные потоки.

Такая регулировочная система необходима для герметичной кровли, например, профнастила или металлочерепицы, где листы плотно смыкаются на стыках. В том случае, если перекрытие сделано такими материалами, как волновой шифер или ондулин (при отсутствии гидроизоляционной пленки), продухи делать не следует – для циркуляции воздуха достаточно зазоров между волнами.

Вентиляция на фронтоне через слуховое окно

Все двускатные и мансардные крыши имеют фронтоны, где и устанавливается решетка для вентиляции чердачного помещения, причем с одной стороны ее ставят отверстиями вниз, а с другой делают регулировку. В тех случаях, когда конструкции вальмовые, полувальмовые или многощипцовые фронтоны, как правило, отсутствуют, но, тем не менее, там может быть сделано слуховое окно, где можно расположить решетку.

Трубное устройство (аэраторы) для вентилирования крыш

Если вход с улицы в холодный чердак отсутствует, и там нет слуховых окон, что часто встречается в современной архитектуре частного домостроения, то устанавливают крышные вентиляторы – аэраторы. Такое устройство представляет собой трубу в виде стакана, защищенного сверху от попадания атмосферных осадков оголовником. В некоторых случаях там еще добавлен обратный клапан.

Расчет вентиляционной системы

Система вентиляции для теплого чердачного помещения ↑

Несколько по-иному выглядит ситуация с циркуляцией воздуха на отапливаемом чердаке, то есть, мансарде. В самом помещении процесс воздухообмена происходит, как и в жилых комнатах – через двери, окна, форточки и специально предусмотренные для этого решетки (возможно, с принудительной вытяжкой). Но здесь отдельно нужно обеспечить вентзазор под кровельным материалом в виду его утепления с нижней стороны.

Схема циркуляции воздуха на чердаке с отоплением

Если кровельным материалом на вашем доме служит ондулин или шифер, то для обеспечения хорошей циркуляции достаточно выдержать расстояние 20-30мм между кровлей и утеплителем (гидроизоляцией) – воздух будет проходить через волновой стык. Но в тех случаях, когда используется профнастил, металлочерепица, фальцевые или мягкие покрытия, кровля получится герметичной, что будет способствовать образованию конденсата и, как следствие, грибковой плесени.

Кроме того, конденсат будет разрушать металлическое покрытие, а еще влага может проникнуть внутрь через неплотное примыкание гидроизоляции. В таких случаях зазоры для циркуляции воздуха оставляют на подшивке свесов (внизу) и под коньком (вверху). Для металла также используется дополнительная гидроизоляция при его монтаже.

Откуда берётся влага?

Многие люди задаются вопросом о том, откуда в почти герметичной системе может образоваться влажность. Это связано с тем, что в воздушных массах всегда присутствует небольшой процент влаги. Если наблюдается повышенная влажность, которая возникает при туманах, дожде либо в разогретых помещениях, число влаги заметно повышается.

Некоторое количество влаги способно проникнуть через паробарьер, пенобетонную или кирпичную кладку. Сделать между слоями вакуум почти невозможно. Водяные пары из-за влияния температурных перепадов будут оседать на охлажденной поверхности и проникать в материал для утепления. Из-за данных процессов конструкция из древесины начинает разрушаться, поэтому кровельная вентиляция должна качественно обустраиваться, чтобы минимизировать ущерб.

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

https://youtube.com/watch?v=NBTsJcOpEWU

Установка узла прохода

Узлы прохода обычно монтируются после того, как выполнены работы по устройству воздуховодов внутри здания. При этом используется, помимо самой устанавливаемой проходки, следующий инструмент и материалы:

• уплотнители (силиконовые или резиновые), обычно приобретаются вместе с узлом прохода;
• обычный силиконовый герметик, который предназначен для наружных работ;
• самоклеящаяся лента для герметизации стыков;
• шуруповерт;
• кровельный оцинкованные саморезы.

Работы по монтажу узла прохода системы вентиляции через кровлю выполняются в такой последовательности:

1. Выбор месторасположения проходки через крышу. Строительными нормами рекомендуется устанавливать выходы вентиляционных труб как можно ближе к коньку кровли. При этом отверстие следует располагать таким образом, чтобы оно приходилось между конструкциями стропильной системы.
2. Разметка места прохода. Она выполняется из расчета, чтобы диаметр отверстия был на 2-2,5 см больше диаметра устанавливаемой конструкции. Для большей точности разметки можно сделать картонную выкройку или нанести очертания конструкции маркером.
3. Вырезка отверстия в покрытии крыши и остальных слоях, образующих кровельный пирог: утеплителе, пароизоляции и попадающих под отверстие элементах обрешетки. Сначала при помощи обычной дрели следует выполнить некоторое количество маленьких отверстий по предварительной разметке в виде окружности, после чего закончить вырезание материала ножовкой или предназначенными для резки металлических материалов ножницами.
4. Узел прохода системы вентиляции через крышу надевается на трубу воздуховода и устанавливается сверху на кровельное покрытие. При этом следует совместить слои гидро- и пароизоляции с соответствующими местами конструкции узла прохода. После этого места соединений обрабатываются герметиком или клейкой лентой. Для большей надежности допускается использование обоих материалов.
5. Затем монтируется специальный резиновый или силиконовый уплотнитель, который поставляется в комплект с проходкой. Если кровля мягкая, он приклеивается герметиком, в случае жесткого покрытия – устанавливается на саморезы.
6. Завершающим этапом работы является установка специального защитного зонтика или грибка на вершину (оголовок) трубы воздуховода. Он необходим для защиты вентиляционной системы от попадания внутрь мусора, дождя или снега, а также заселения различных птиц.

Выполнение работ по установке узлов прохода через кровлю не требует особых профессиональных знаний и навыков, поэтому достаточно часто выполняется без привлечения высококвалифицированных строителей. Вместе с тем при монтаже кровельных проходок следует тщательно выполняться все рекомендации по производству работ, так как некачественная установка зачастую приводит к протечкам. Это, в свою очереди, вызывает намокание утеплителя и необходимость проведения дорогостоящих ремонтных кровельных работ.

Пример выполнения вентиляционного выхода через крышу с установкой кровельной проходки приведен на следующем видео:

Государственный контроль

Строительство любого здания или сооружения, а также его обустройство инженерными коммуникационными системами происходят согласно СНиП. Этот документ представляет собой свод правил, которые необходимо учитывать на каждом этапе строительного процесса, начиная от разработки технического проекта и заканчивая отделкой. По сути, «Строительные нормы и правила» – инструкция по строительству, нормативная база в областях техники, права и экономики.

При выборе подрядной организации, которая будет устанавливать вентиляционную систему, необходимо обращаться к проверенным контрагентам, чтобы избежать проблем в будущем. Для того чтобы упростить заказчикам жизнь, на территории Российской Федерации созданы саморегулирующие организации (СРО) для строительной отрасли СРОС, которые выдают допуск-подряд на строительство. Ростехнадзор осуществляет их контроль на государственном уровне.

Что сложного в оборудовании дома системой вентиляции

Для нормального самочувствия любому человеку нужен приток свежего воздуха, причем не за счет сквозняка или открытой на балкон двери. Основным рабочим локомотивом естественной системы вентиляции была и остается правильно установленная вентиляционная труба. Требований к обустройству вентрубы достаточно много:

• Высота и место размещения вывода должны соответствовать правилам установки вентиляционных труб на крыше;

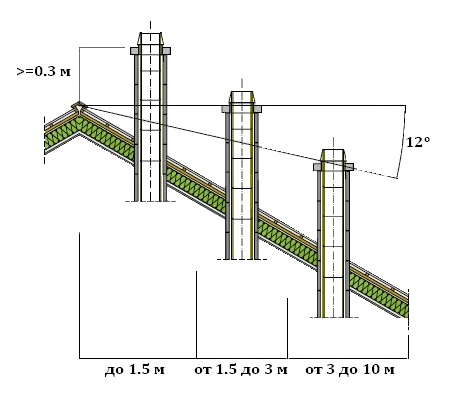

• Основные параметры воздуховода, а именно, – высота над уровнем конька, проходное сечение и способ защиты выбираются на основании расчета производительности естественной вентиляции;
• Узел установки и гидроизоляция вентиляционной трубы на крыше не должны влиять на прочность стропильного каркаса и надежность кровельного покрытия.

Важно! Выхлопные каналы, отвечающие за приток свежего воздуха, нельзя напрямую совмещать внутри помещения или на крыше с вентиляционной трубой вытяжки кухни или санитарных помещений.

На первый взгляд, в таком объединении нет ничего угрожающего, наоборот, можно избавиться от частокола вентиляционных стояков на крыше и обойтись одной, самой мощной. Заодно появляется возможность уменьшить риск нарушения гидроизоляции трубы вентиляции, всегда сопутствующего установке вентиляционной трубы на крыше в частном доме

На практике такое решение приведет к тому, что отработанный воздух и запах будут гулять по комнатам совершенно непредсказуемо, и навести порядок в системе можно будет только установкой мощного крышного вентилятора, внутренними маломощными электровентиляторами уже не обойтись.

Что сложного в оборудовании дома системой вентиляции

Для нормального самочувствия любому человеку нужен приток свежего воздуха, причем не за счет сквозняка или открытой на балкон двери. Основным рабочим локомотивом естественной системы вентиляции была и остается правильно установленная вентиляционная труба. Требований к обустройству вентрубы достаточно много:

• Высота и место размещения вывода должны соответствовать правилам установки вентиляционных труб на крыше;
• Основные параметры воздуховода, а именно, – высота над уровнем конька, проходное сечение и способ защиты выбираются на основании расчета производительности естественной вентиляции;
• Узел установки и гидроизоляция вентиляционной трубы на крыше не должны влиять на прочность стропильного каркаса и надежность кровельного покрытия.

Важно! Выхлопные каналы, отвечающие за приток свежего воздуха, нельзя напрямую совмещать внутри помещения или на крыше с вентиляционной трубой вытяжки кухни или санитарных помещений. На первый взгляд, в таком объединении нет ничего угрожающего, наоборот, можно избавиться от частокола вентиляционных стояков на крыше и обойтись одной, самой мощной

Заодно появляется возможность уменьшить риск нарушения гидроизоляции трубы вентиляции, всегда сопутствующего установке вентиляционной трубы на крыше в частном доме

На первый взгляд, в таком объединении нет ничего угрожающего, наоборот, можно избавиться от частокола вентиляционных стояков на крыше и обойтись одной, самой мощной. Заодно появляется возможность уменьшить риск нарушения гидроизоляции трубы вентиляции, всегда сопутствующего установке вентиляционной трубы на крыше в частном доме

На практике такое решение приведет к тому, что отработанный воздух и запах будут гулять по комнатам совершенно непредсказуемо, и навести порядок в системе можно будет только установкой мощного крышного вентилятора, внутренними маломощными электровентиляторами уже не обойтись.

Этапы монтажа вентиляционного выхода

Когда спроектировано место выхода вентиляции, переходят к главной части работы – монтажу. Установка вентиляционной трубы над крышей проходит в несколько этапов:

• перед началом всех работ место установки очищают от влаги и загрязнений;
• делают разметку, которая соответствует диаметру выходной трубы;
• при помощи специального инструмента вырезают отверстие в каждом слое кровли (сначала в кровельном покрытии, потом в следующих слоях гидроизоляции и утеплителе);
• используя жидкий герметик, крепят уплотнительную прокладку;
• сверху на прокладку крепят проходной элемент и крепят к кровле, используя саморезы;
• строго вертикально устанавливают и фиксируют при помощи крепежа трубу воздуховода.

Гидроизоляция вентиляционного вывода – один из важнейших этапов работИсточник plotnikov-pub.ru

Завершив основные этапы монтажа вентиляционного выхода, проводят дополнительные работы и устанавливают вспомогательные устройства.

Важные моменты монтажа

Когда монтируют верхнюю часть вентиляционной системы, то учитывают материал, из которого произведена кровля. Отталкиваясь от этого фактора, монтаж может немного отличаться между разными кровельными материала. Например, если монтируют проход вентиляции через кровлю из металлочерепицы, применяют гибкий лист для гидроизоляции этого участка. Это связано с тем, что заполнить все неровности и исключить возможность попадание влаги может только гибкий материал.

Также учитывается, что верхние элементы вентиляции выходят на улицу. Поэтому они подвергаются воздействию факторов окружающей среды (например, перепады температуры), из-за которых могут выйти из строя отдельные части или вся система вентиляции в доме. Для предотвращения влияния природных факторов и увеличение срока эксплуатации изделий, производят теплоизоляцию.

На рынке представлены товары, которые изготовляются с теплоизоляцией, но их стоимость выше обычных изделий. При установке простых вариантов, утепляют специальными материалами.

Порядок и схема монтажа вентвыводаИсточник stroyfora.ru

Пенопропиленовая скорлупа – один из распространённых изоляционных материалов для утепления верхних частей вентиляции с рядом преимуществ. Утеплитель надевают на трубы и закрепляют проволокой в местах швов. Иногда швы сразу оснащаются специальными защёлками для удобства монтажа и образования защитной конструкции.

Чтобы утеплить вентиляционные трубы на крышу, используют и другие утеплители. Главное условие – соблюдение технических норм и требований безопасности.

Когда заканчивают работу с уплотнителем, применяют уплотнители. В конце производят хорошую фиксацию материала, чтоб его не повредил дождь или ветер.

Некоторые вентиляционные выводы продаются практически в готовом виде – их требуется только подключить и загерметизировать под кровельное покрытиеИсточник optimum-ng.ru

Дополнительное оборудование, повышающее производительность вентиляционной системы

Чтобы повысить эффективность вентиляционной системы, устанавливают дополнительное оборудование.

Устройства:

• Дефлекторы. Насадки устанавливают для понижения давления и увеличения тяги, которая происходит в результате удара ветра в боковые стенки. Их монтируют на крайних верхних точках вентиляционной системы.
• Аэраторы. Улучшают циркуляцию воздуха между внешним кровельным покрытием и слоем теплоизоляции. Их часто применяют, когда не достаточно естественной тяги, увеличивается влажность и плохо обменивается воздух.
• Козырьки. Один из частей специального колпака, защищающий вентиляционный выход от попадания инородных предметов.
• Капельники. Вторая часть колпака. Отводит дождевую и талую воду от козырьков, не давая влаге попадать внутрь трубы.

Видео описание

Наглядно процесс закрепления трубы на крыше, показан в видеоролике:

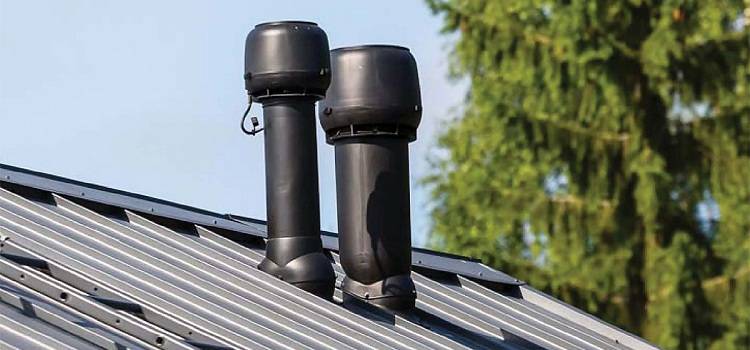

Вентиляционный выход для металлочерепицы

Часто вместе с выводом вытяжки на крышу через металлочерепицу проводят работы по созданию вентиляцию для самой крыши. Кровельная вентиляция также важна для всего дома. За все время эксплуатации кровли, между ее слоями накапливается конденсат, который может разрушать материал.

Чтоб обеспечить кровлю циркуляцией воздуха, создают вентиляционный выход для металлочерепицы. Есть несколько методов монтажа вытяжки, одним из которых является соединение к основному воздуховоду при помощи гофрированной трубы.

Вывод вытяжки на крышу требует профессионализма. Чтобы из помещений дома уходили неприятные запахи, а вентиляция служила долгое время, нужно соблюдать даже самые незначительные правила.

4 Этапы устройства доступной и функциональной системы циркуляции воздуха

Для устройства вентиляции в доме нужна схема. Чертеж системы можно заказать у специалистов или сделать своими руками. Проектирование инженерных систем – сложная и ответственная задача, от качества реализации которой будет зависеть функциональность, надежность и долговечность вентиляции

Делать это самостоятельно стоит только при условии наличия соответствующего опыта или большого количества свободного времени, которое можно потратить на изучение норм построения вентсистем, правил проектирования и другой важной информации

Когда проект коммуникации будет готов, можно приступить к закупке необходимого для монтажных работ оборудования и материалов. Для устройства системы требуются: пластиковые трубы, фитинги, специальные крепления и т. д. Точный список требующихся материалов и расходников для выполнения монтажных работ можно найти в разработанном проекте. Специалисты выводят данную информацию в отдельный пункт проекта и зачастую прописывают для каждого необходимого изделия его примерную стоимость на рынке.

Когда все нужные материалы будут приобретены, собственник, наконец, сможет приступить к устройству новой инженерной системы по следующим этапам:

1. 1. Разметка. На стенах и других поверхностях, по которым будут прокладываться трубы, отмечают места прохождения коммуникации и точки монтажа креплений.
2. 2. Монтаж креплений. К размеченной стене крепят ранее приобретенные крепежи, на которых будут держаться вентиляционные трубы.
3. 3. Сбор стояка. Из крупных труб осуществляется сборка общего вентиляционного стояка, через который из всех комнат дома будет удаляться загрязненный воздух.
4. 4. Сбор воздуховодов. Из более мелких деталей собирают трубопроводы, через которые загрязненный воздух из внутренних помещений будет удаляться в стояк.
5. 5. Установка стояка и воздуховодов. Монтируются собранные трубопроводы достаточно просто. К установленным крепежам крепят изделия таким образом, чтобы их расположение точно соответствовало условиям проекта.
6. 6. Подключение веток вентиляции. Все элементы монтируемой системы соединяются друг с другом, создавая общую инженерную систему.
7. 7. Герметизация соединений. Для вентиляции не обязательно герметизировать отдельные трубы, при правильном проектировании система будет нормально функционировать и без этого. Но и лишними работы по герметизации не будут.
8. 8. Монтаж механических приспособлений. Современные системы обычно включают в себя не только трубы, но и механические изделия, к примеру, вентиляторы и клапаны. Они обеспечивают лучший приток/вытяжку воздуха из помещений, потому пользуются большой популярностью.
9. 9. Установка вентиляционных заслонок.

Установку вентсистемы следует проводить до финальной отделки дома, чтобы потом скрыть все трубы

Чтобы вентиляция не только обеспечивала хороший микроклимат во внутренних помещениях, но и не вредила привлекательности комнат, ее планированием и монтажом необходимо заниматься до финальной отделки жилого дома. Эффективно скрыть канализационные трубы в стенах можно с помощью гипсокартона, которым закрывают поверхности с трубами, а после облицовывают подходящими материалами.

Особенности монтажа через кровлю

Для обустройства вентиляции через крышу применяются такие элементы:

• Поднавесные отверстия, которые могут располагаться вдоль конька с обязательным закрытием софитными решётками. Это защитит от проникновения в каналы воздуховодов насекомых, птиц, мелких грызунов.
• Слуховые окна на чердаках в качестве вентиляционных отверстий во фронтоне (как сделать вентиляцию в окне?).
• Вентиляционные выходы, представляющие собой отрезок трубы с подсоединением к общей вентиляционной системе чердака или всего здания.
• Аэраторы, врезаемые неподалёку от конька в саму кровлю. Функционально равноценны отверстиям, которые оставляются под коньком. Организуют движение воздуха в вентиляционной системе крыши даже в случае снежного покрова толще 3 см.

отдельной статье

Технология устройства вентканалов

Приобретать необходимое оборудование следует с учетом заранее составленной схемы. Если в доме планируется устройство естественной системы вентиляции, то для каждого помещения прокладывается своя вентшахта. Затем производится установка декоративных решеток. Руководством по монтажу предусмотрено, что при установке вентканалов не следует забывать про уровень их допустимой высоты над кровлей.

Если чердак имеет окно, обеспечивающее естественную циркуляцию воздуха, то в потолки комнат следует вмонтировать специальные решетки. Особенность обустройства вентиляционной системы механического либо смешанного типа предполагает наличие разводки труб, прокладываемых в помещении чердака. Если эта возможность отсутствует, то вентшахты следует устроить под потолком помещения. Для приточных отверстий в трубах системы вентиляции предусматриваются воздухораспределители.

Распространено использование вентиляционных труб с прямоугольным либо круглым сечением, их диаметр подбирается в соответствии с расчетами. Установка вентиляторов производится на основе инструкции, которая прилагается изготовителем. Если требуется выполнить установку сложной вентиляционной системы, то монтаж оборудования осуществляется в соответствии с рекомендациями производителя, иначе владелец дома лишится возможности гарантийного обслуживания.
